CNC- Centrum tokarsko- frezarskie TNX65/42

Transkrypt

1 CNC- Centrum tokarsko- frezarskie TNX65/42

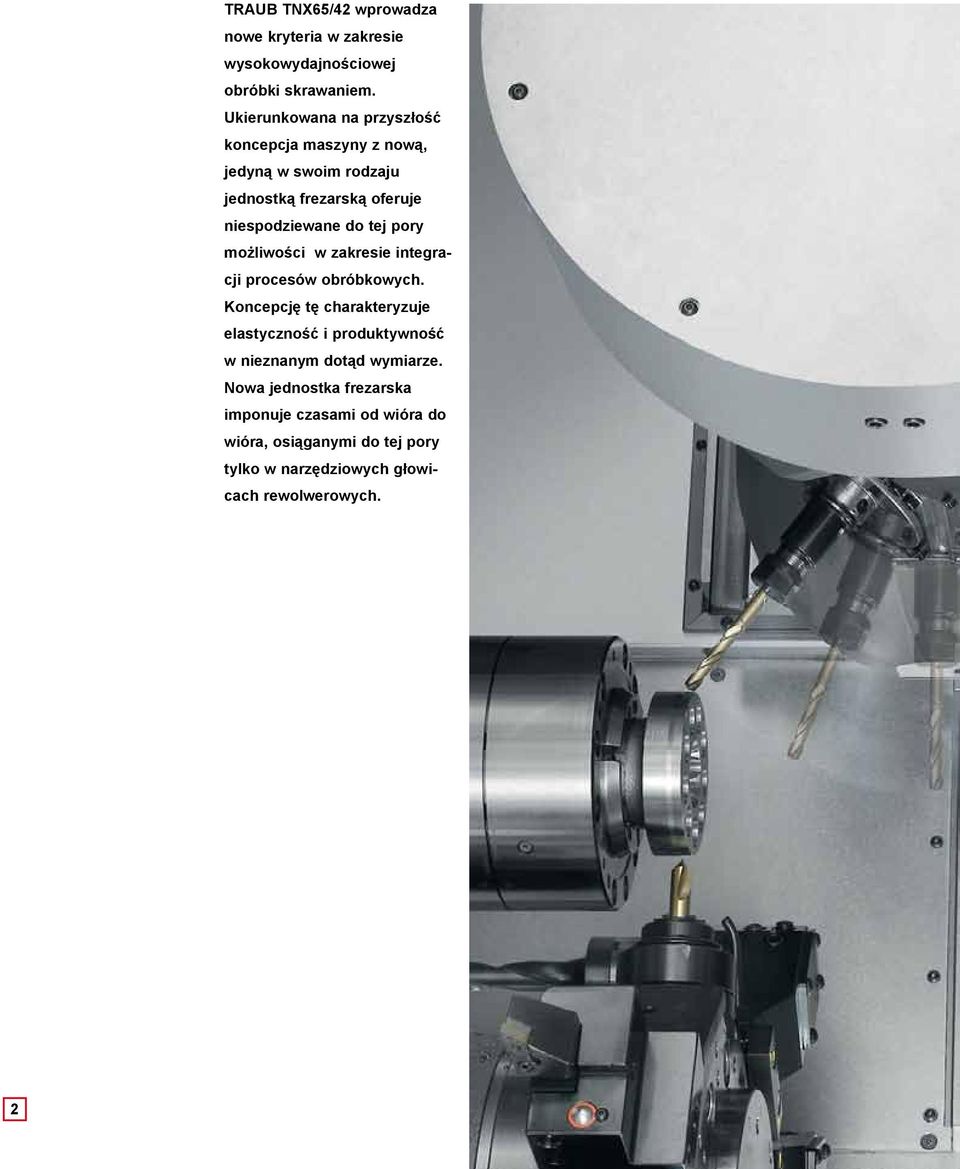

2 TRAUB TNX65/42 wprowadza nowe kryteria w zakresie wysokowydajnościowej obróbki skrawaniem. Ukierunkowana na przyszłość koncepcja maszyny z nową, jedyną w swoim rodzaju jednostką frezarską oferuje niespodziewane do tej pory możliwości w zakresie integracji procesów obróbkowych. Koncepcję tę charakteryzuje elastyczność i produktywność w nieznanym dotąd wymiarze. Nowa jednostka frezarska imponuje czasami od wióra do wióra, osiąganymi do tej pory tylko w narzędziowych głowicach rewolwerowych. 2

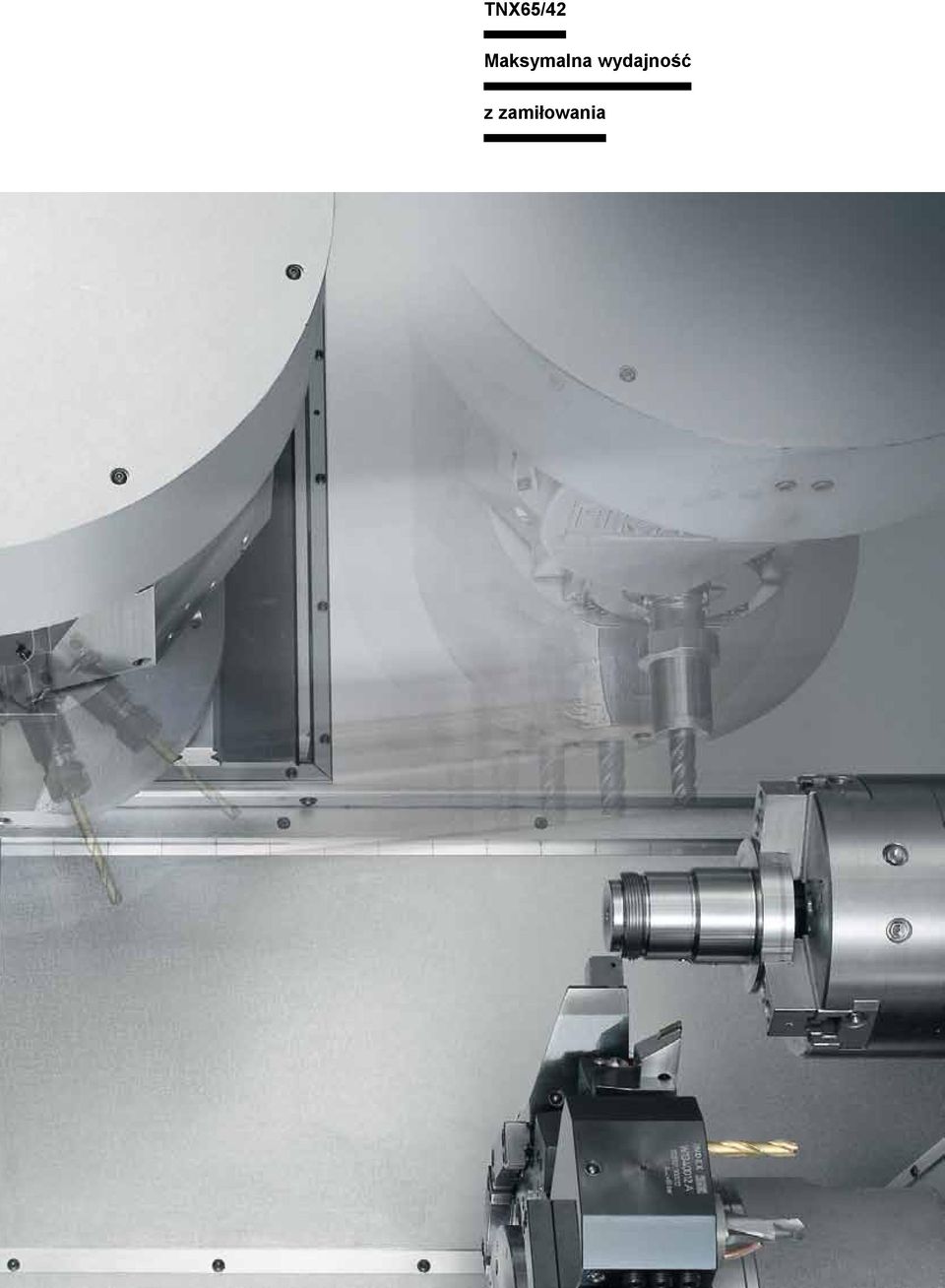

3 TNX65/42 Maksymalna wydajność z zamiłowania

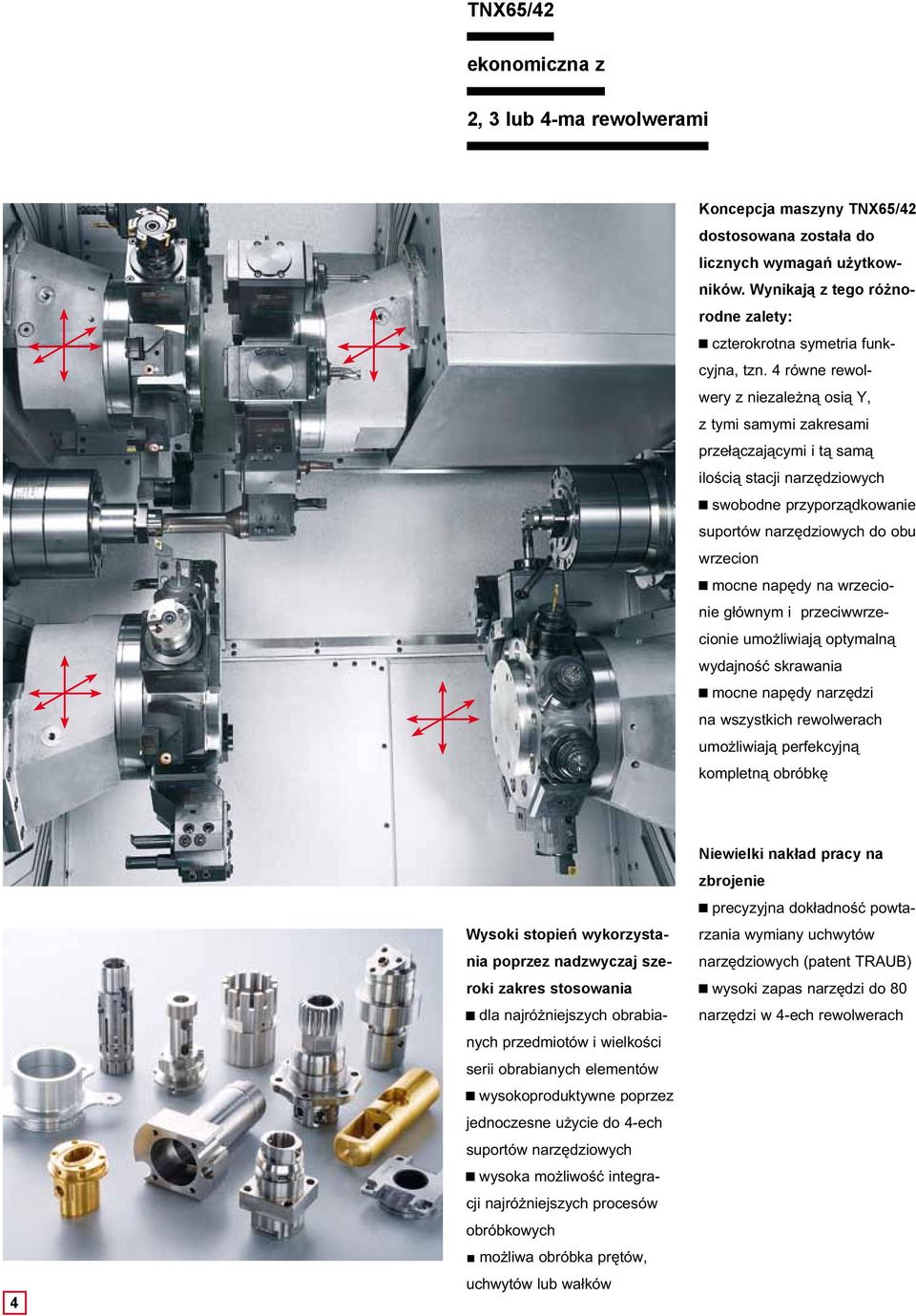

4 TNX65/42 ekonomiczna z 2, 3 lub 4-ma rewolwerami Koncepcja maszyny TNX65/42 dostosowana została do licznych wymagań użytkowników. Wynikają z tego różnorodne zalety: czterokrotna symetria funkcyjna, tzn. 4 równe rewolwery z niezależną osią Y, z tymi samymi zakresami przełączającymi i tą samą ilością stacji narzędziowych swobodne przyporządkowanie suportów narzędziowych do obu wrzecion mocne napędy na wrzecionie głównym i przeciwwrzecionie umożliwiają optymalną wydajność skrawania mocne napędy narzędzi na wszystkich rewolwerach umożliwiają perfekcyjną kompletną obróbkę 4 Wysoki stopień wykorzystania poprzez nadzwyczaj szeroki zakres stosowania dla najróżniejszych obrabianych przedmiotów i wielkości serii obrabianych elementów wysokoproduktywne poprzez jednoczesne użycie do 4-ech suportów narzędziowych wysoka możliwość integracji najróżniejszych procesów obróbkowych możliwa obróbka prętów, uchwytów lub wałków Niewielki nakład pracy na zbrojenie precyzyjna dokładność powtarzania wymiany uchwytów narzędziowych (patent TRAUB) wysoki zapas narzędzi do 80 narzędzi w 4-ech rewolwerach

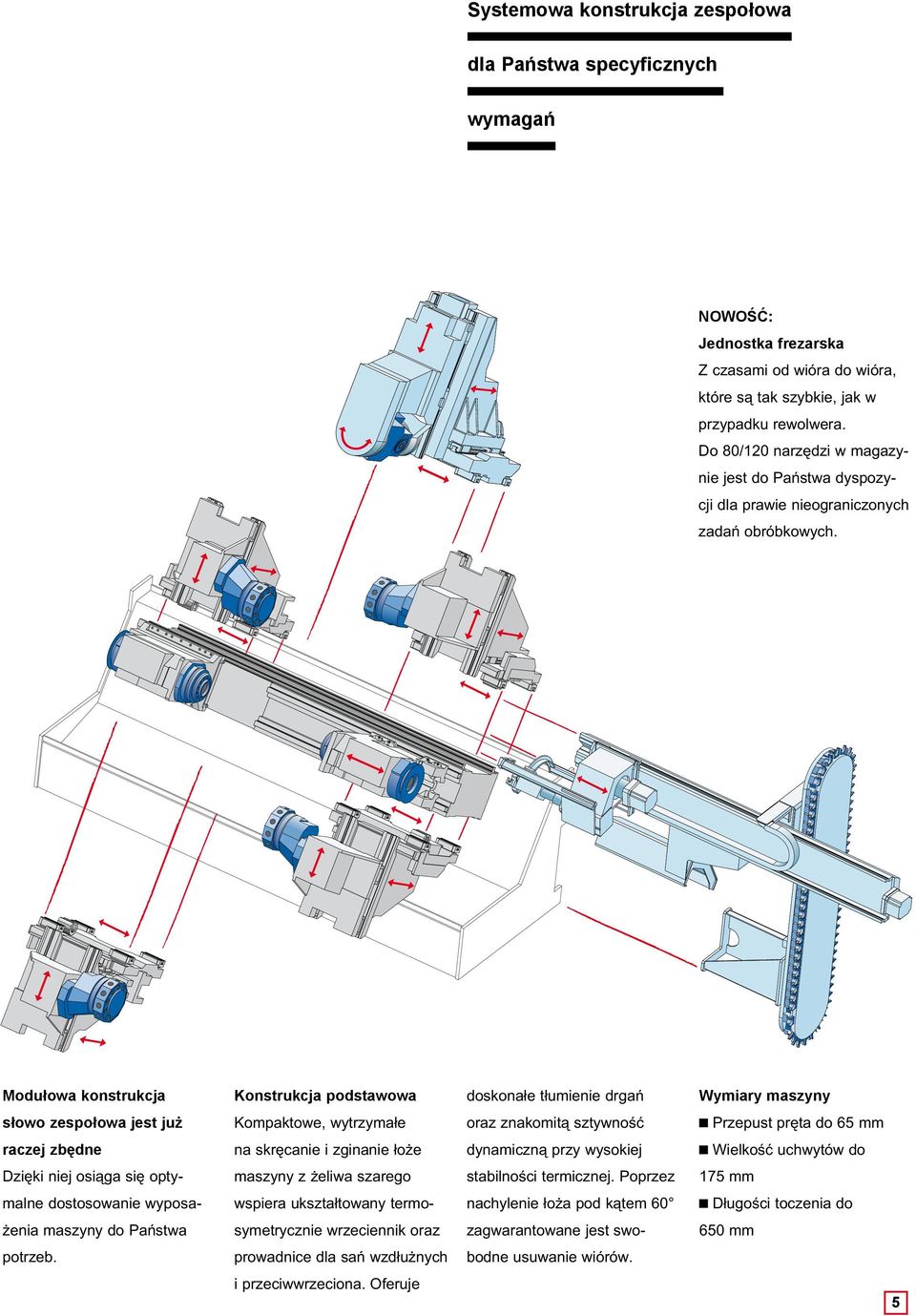

5 Systemowa konstrukcja zespołowa dla Państwa specyficznych wymagań NOWOŚĆ: Jednostka frezarska Z czasami od wióra do wióra, które są tak szybkie, jak w przypadku rewolwera. Do 80/120 narzędzi w magazynie jest do Państwa dyspozycji dla prawie nieograniczonych zadań obróbkowych. Modułowa konstrukcja Konstrukcja podstawowa doskonałe tłumienie drgań Wymiary maszyny słowo zespołowa jest już Kompaktowe, wytrzymałe oraz znakomitą sztywność Przepust pręta do 65 mm raczej zbędne na skręcanie i zginanie łoże dynamiczną przy wysokiej Wielkość uchwytów do Dzięki niej osiąga się opty- maszyny z żeliwa szarego stabilności termicznej. Poprzez 175 mm malne dostosowanie wyposa- wspiera ukształtowany termo- nachylenie łoża pod kątem 60 Długości toczenia do żenia maszyny do Państwa symetrycznie wrzeciennik oraz zagwarantowane jest swo- 650 mm potrzeb. prowadnice dla sań wzdłużnych bodne usuwanie wiórów. i przeciwwrzeciona. Oferuje 5

6 Maksymalna wydajność już z 2-ma rewolwerami Za pomocą TRAUB TNX65/42 możecie Państwo, już w przypadku podstawowego wyposażenia maszyny w 2 rewolwery, przeprowadzić dużą ilość procesów obróbkowych z najróżniejszymi zadaniami. Ponieważ oba suporty narzędziowe użyć można zarówno na wrzecionie głównym, jak i na przeciwwrzecionie, uzyskujecie Państwo w ten sposób nie znaną do tej pory swobodę podczas symultanicznej obróbki przedmiotu z przedniej i z tylnej strony. Poprzez to można doskonale zaplanować zadania produkcyjne i wykony- wać przedmioty z minimalnymi czasami jednostkowymi na sztukę. Uchwyt narzędziowy dla wszystkich rewolwerów i wszystkich kierunków obróbki Poprzez obustronne uzębienie naszych uchwytów narzędziowych (patent TRAUB) można użyć narzędzia skrawające na wrzecionie głównym i na przeciwwrzecionie. W połączeniu z wysokoprecyzyjnym pozycjonowaniem uchwytu narzędziowego następuje znaczna redukcja czasów zbrojenia. Tym samym wycentrowanie narzędzi nie jest konieczne. 6

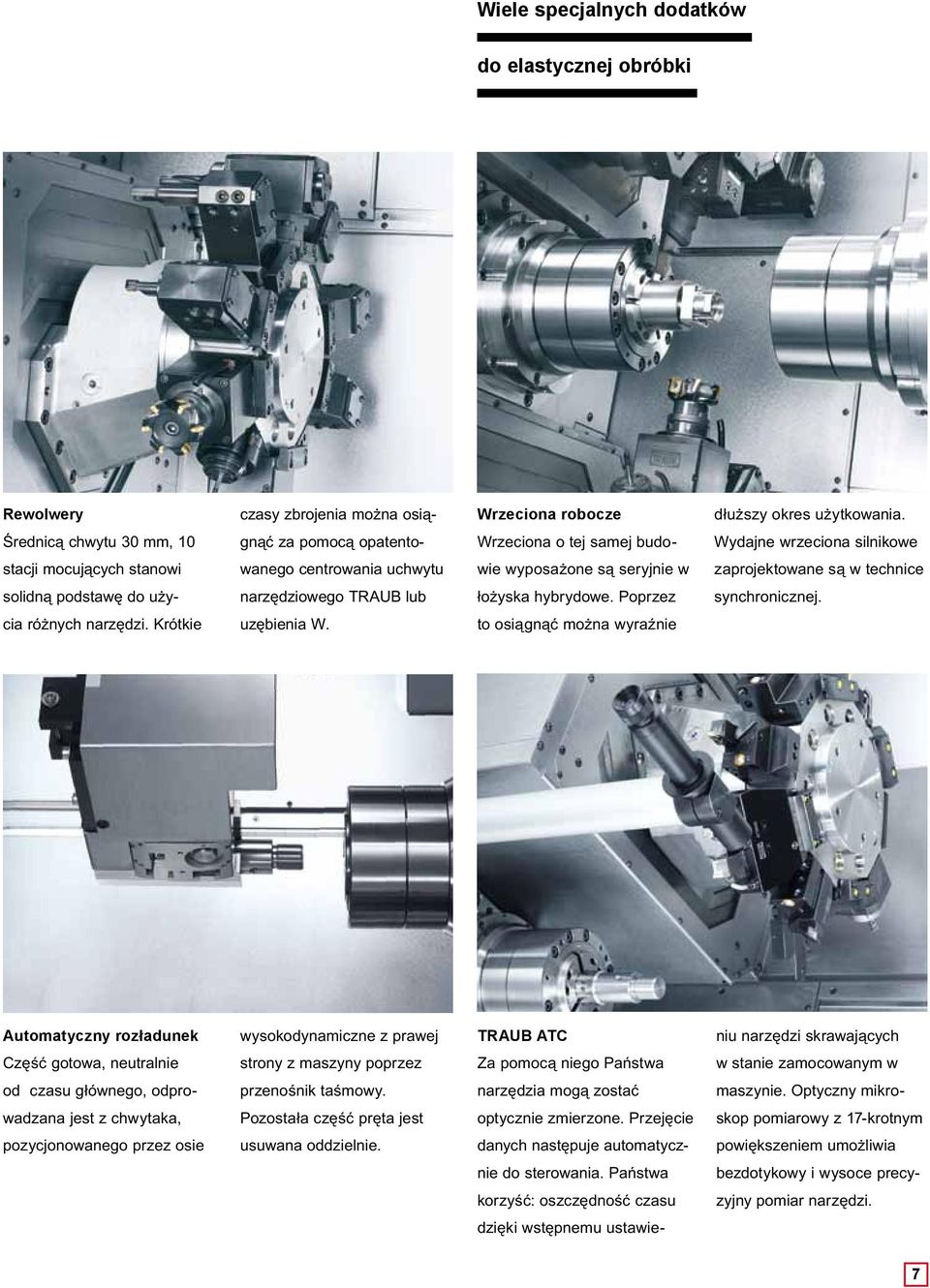

7 Wiele specjalnych dodatków do elastycznej obróbki Rewolwery czasy zbrojenia można osią- Wrzeciona robocze dłuższy okres użytkowania. Średnicą chwytu 30 mm, 10 gnąć za pomocą opatento- Wrzeciona o tej samej budo- Wydajne wrzeciona silnikowe stacji mocujących stanowi wanego centrowania uchwytu wie wyposażone są seryjnie w zaprojektowane są w technice solidną podstawę do uży- narzędziowego TRAUB lub łożyska hybrydowe. Poprzez synchronicznej. cia różnych narzędzi. Krótkie uzębienia W. to osiągnąć można wyraźnie Automatyczny rozładunek wysokodynamiczne z prawej TRAUB ATC niu narzędzi skrawających Część gotowa, neutralnie strony z maszyny poprzez Za pomocą niego Państwa w stanie zamocowanym w od czasu głównego, odpro- przenośnik taśmowy. narzędzia mogą zostać maszynie. Optyczny mikro- wadzana jest z chwytaka, Pozostała część pręta jest optycznie zmierzone. Przejęcie skop pomiarowy z 17-krotnym pozycjonowanego przez osie usuwana oddzielnie. danych następuje automatycz- powiększeniem umożliwia nie do sterowania. Państwa bezdotykowy i wysoce precy- korzyść: oszczędność czasu zyjny pomiar narzędzi. dzięki wstępnemu ustawie- 7

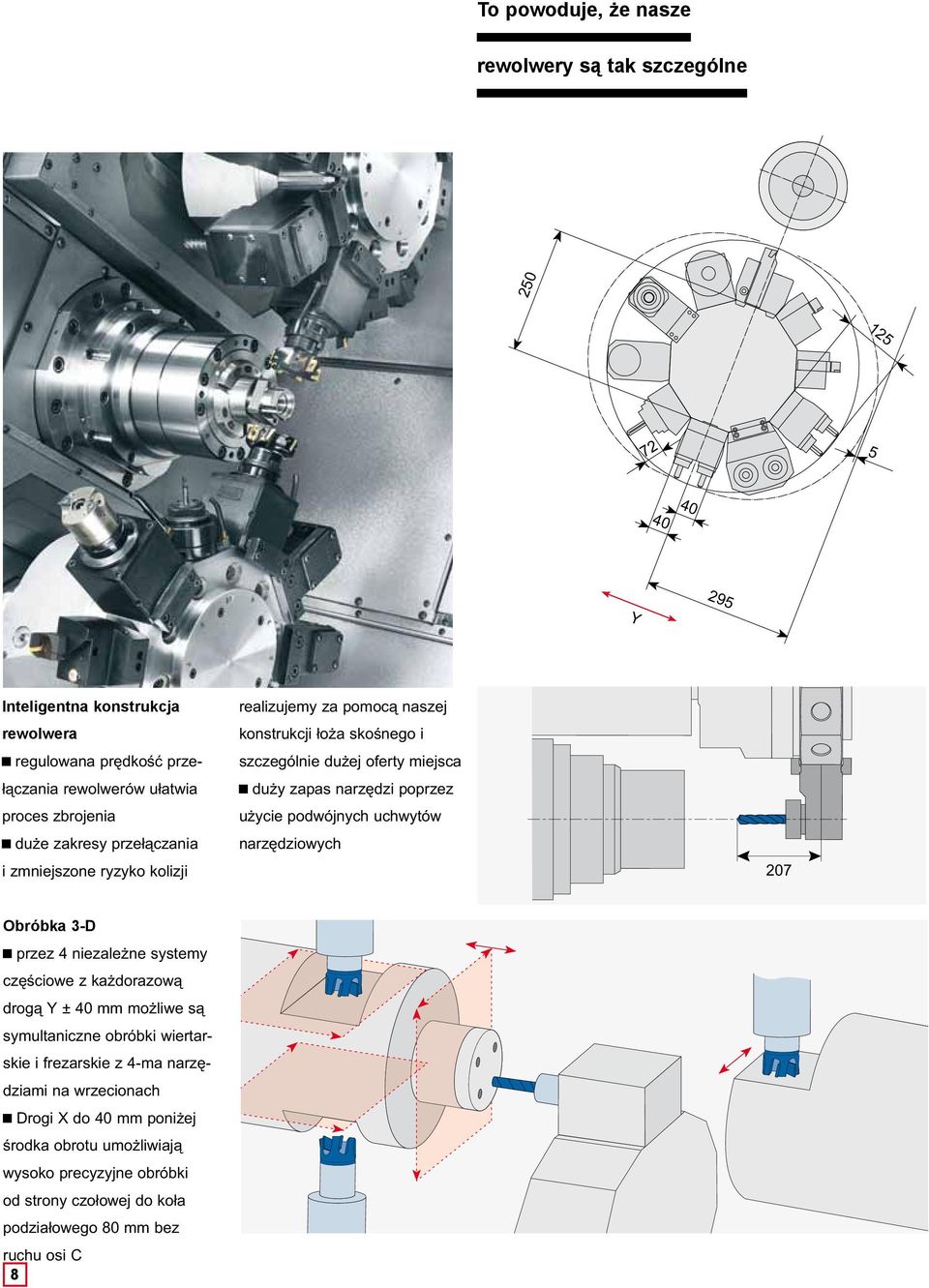

8 To powoduje, że nasze rewolwery są tak szczególne Y 295 Inteligentna konstrukcja rewolwera regulowana prędkość przełączania rewolwerów ułatwia proces zbrojenia duże zakresy przełączania i zmniejszone ryzyko kolizji realizujemy za pomocą naszej konstrukcji łoża skośnego i szczególnie dużej oferty miejsca duży zapas narzędzi poprzez użycie podwójnych uchwytów narzędziowych 207 Obróbka 3-D przez 4 niezależne systemy częściowe z każdorazową drogą Y ± 40 mm możliwe są symultaniczne obróbki wiertarskie i frezarskie z 4-ma narzędziami na wrzecionach Drogi X do 40 mm poniżej środka obrotu umożliwiają wysoko precyzyjne obróbki od strony czołowej do koła podziałowego 80 mm bez ruchu osi C 8

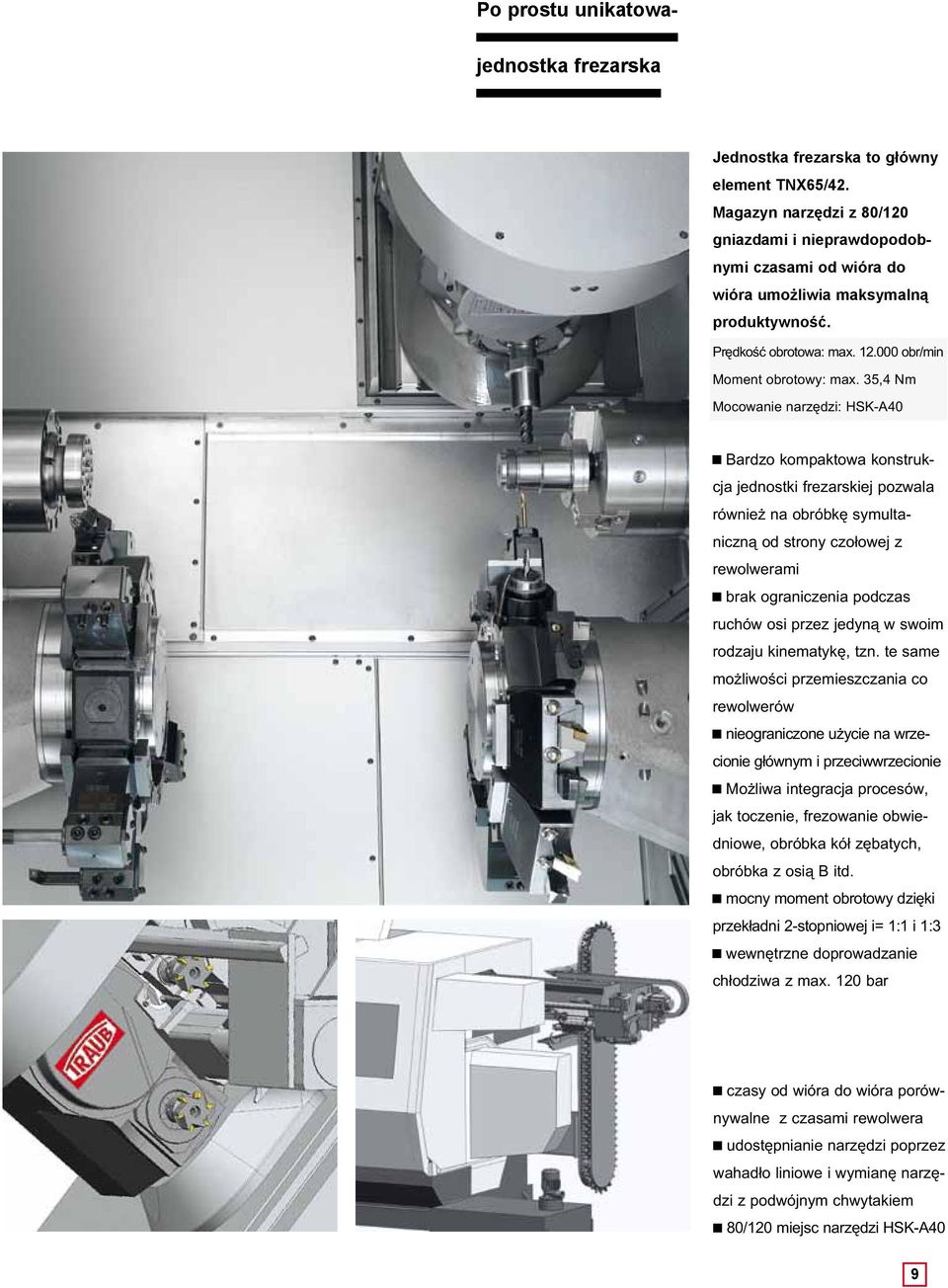

9 Po prostu unikatowajednostka frezarska Jednostka frezarska to główny element TNX65/42. Magazyn narzędzi z 80/120 gniazdami i nieprawdopodobnymi czasami od wióra do wióra umożliwia maksymalną produktywność. Prędkość obrotowa: max obr/min Moment obrotowy: max. 35,4 Nm Mocowanie narzędzi: HSK-A40 Bardzo kompaktowa konstrukcja jednostki frezarskiej pozwala również na obróbkę symultaniczną od strony czołowej z rewolwerami brak ograniczenia podczas ruchów osi przez jedyną w swoim rodzaju kinematykę, tzn. te same możliwości przemieszczania co rewolwerów nieograniczone użycie na wrzecionie głównym i przeciwwrzecionie Możliwa integracja procesów, jak toczenie, frezowanie obwiedniowe, obróbka kół zębatych, obróbka z osią B itd. mocny moment obrotowy dzięki przekładni 2-stopniowej i= 1:1 i 1:3 wewnętrzne doprowadzanie chłodziwa z max. 120 bar czasy od wióra do wióra porównywalne z czasami rewolwera udostępnianie narzędzi poprzez wahadło liniowe i wymianę narzędzi z podwójnym chwytakiem 80/120 miejsc narzędzi HSK-A40 9

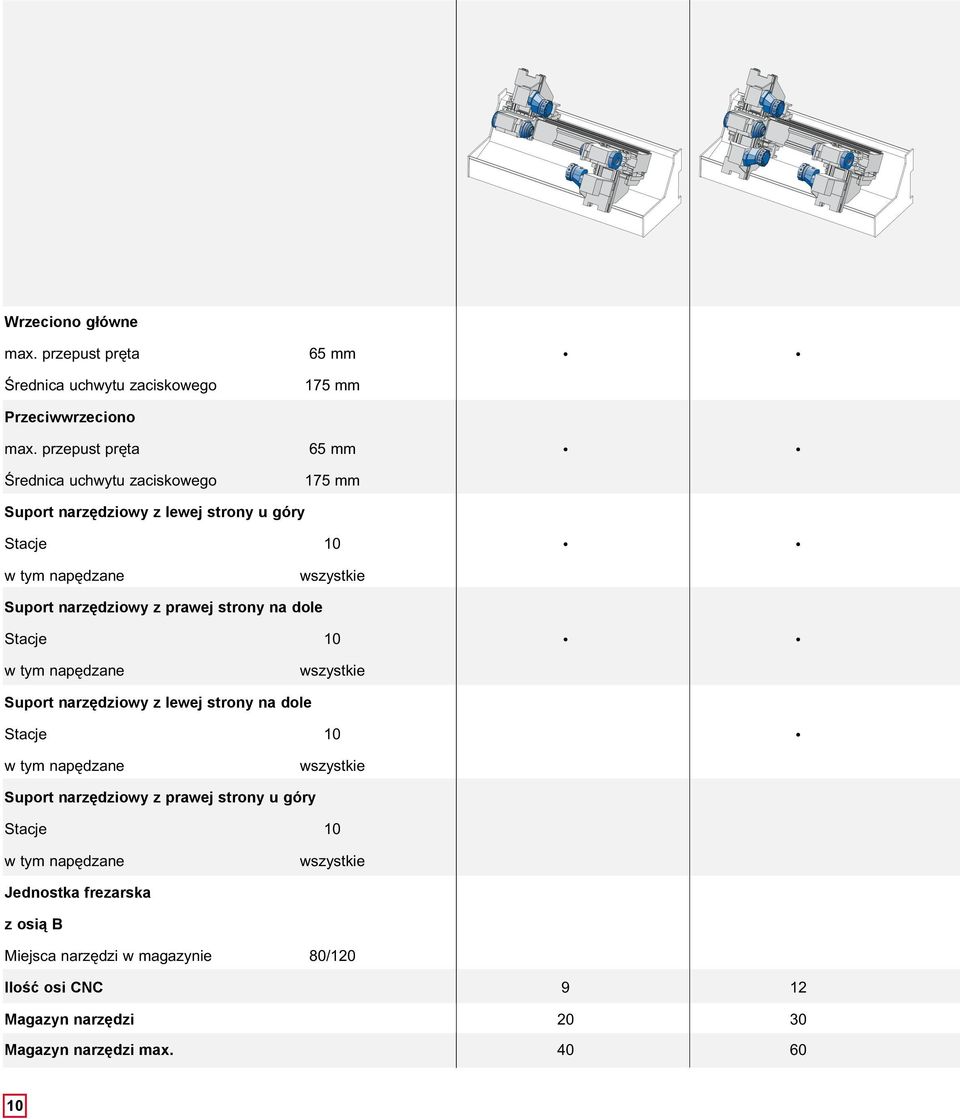

10 Wrzeciono główne max. przepust pręta 65 mm Średnica uchwytu zaciskowego 175 mm Przeciwwrzeciono max. przepust pręta 65 mm Średnica uchwytu zaciskowego 175 mm Suport narzędziowy z lewej strony u góry Stacje 10 w tym napędzane wszystkie Suport narzędziowy z prawej strony na dole Stacje 10 w tym napędzane wszystkie Suport narzędziowy z lewej strony na dole Stacje 10 w tym napędzane wszystkie Suport narzędziowy z prawej strony u góry Stacje 10 w tym napędzane wszystkie Jednostka frezarska z osią B Miejsca narzędzi w magazynie 80/120 Ilość osi CNC 9 12 Magazyn narzędzi Magazyn narzędzi max

11 Stopnie rozbudowy - tak różnorodne jak Państwa wymagania Uchwyt narzędziowy: pojedynczy lub podwójny, stały lub napędzany

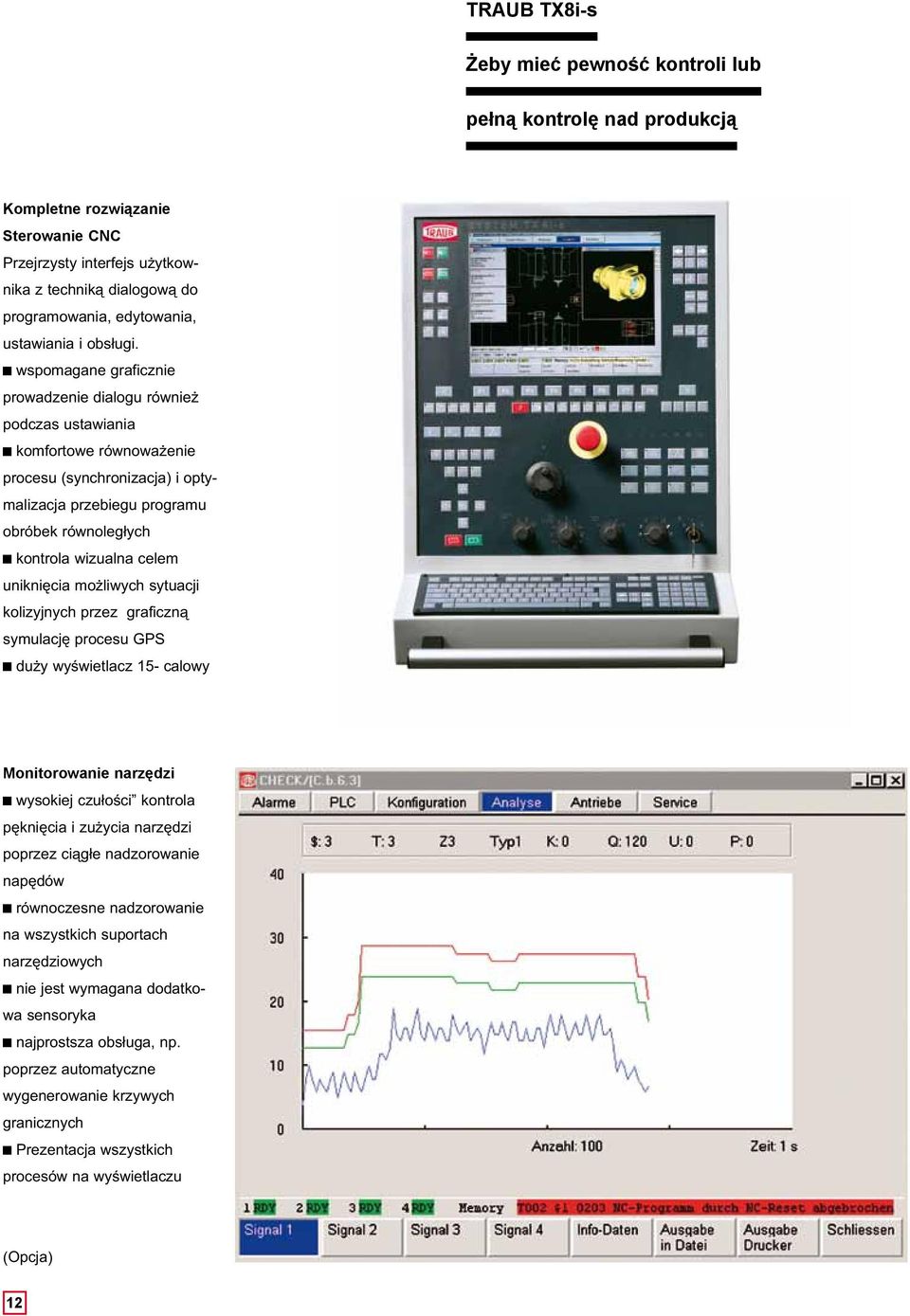

12 TRAUB TX8i-s Żeby mieć pewność kontroli lub pełną kontrolę nad produkcją Kompletne rozwiązanie Sterowanie CNC Przejrzysty interfejs użytkownika z techniką dialogową do programowania, edytowania, ustawiania i obsługi. wspomagane graficznie prowadzenie dialogu również podczas ustawiania komfortowe równoważenie procesu (synchronizacja) i optymalizacja przebiegu programu obróbek równoległych kontrola wizualna celem uniknięcia możliwych sytuacji kolizyjnych przez graficzną symulację procesu GPS duży wyświetlacz 15- calowy Monitorowanie narzędzi wysokiej czułości kontrola pęknięcia i zużycia narzędzi poprzez ciągłe nadzorowanie napędów równoczesne nadzorowanie na wszystkich suportach narzędziowych nie jest wymagana dodatkowa sensoryka najprostsza obsługa, np. poprzez automatyczne wygenerowanie krzywych granicznych Prezentacja wszystkich procesów na wyświetlaczu (Opcja) 12

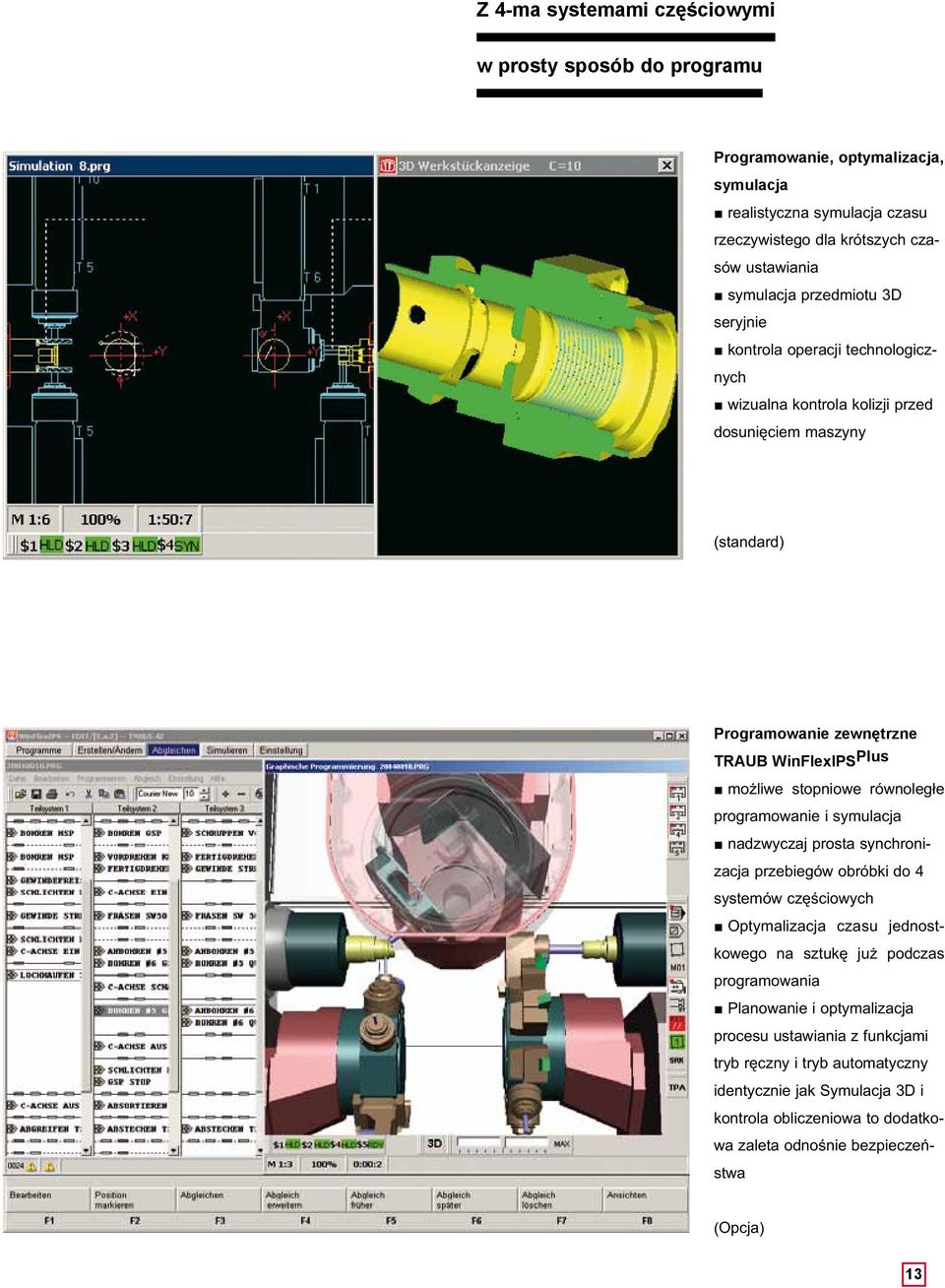

13 Z 4-ma systemami częściowymi w prosty sposób do programu Programowanie, optymalizacja, symulacja realistyczna symulacja czasu rzeczywistego dla krótszych czasów ustawiania symulacja przedmiotu 3D seryjnie kontrola operacji technologicznych wizualna kontrola kolizji przed dosunięciem maszyny (standard) Programowanie zewnętrzne TRAUB WinFlexIPS Plus możliwe stopniowe równoległe programowanie i symulacja nadzwyczaj prosta synchronizacja przebiegów obróbki do 4 systemów częściowych Optymalizacja czasu jednostkowego na sztukę już podczas programowania Planowanie i optymalizacja procesu ustawiania z funkcjami tryb ręczny i tryb automatyczny identycznie jak Symulacja 3D i kontrola obliczeniowa to dodatkowa zaleta odnośnie bezpieczeństwa (Opcja) 13

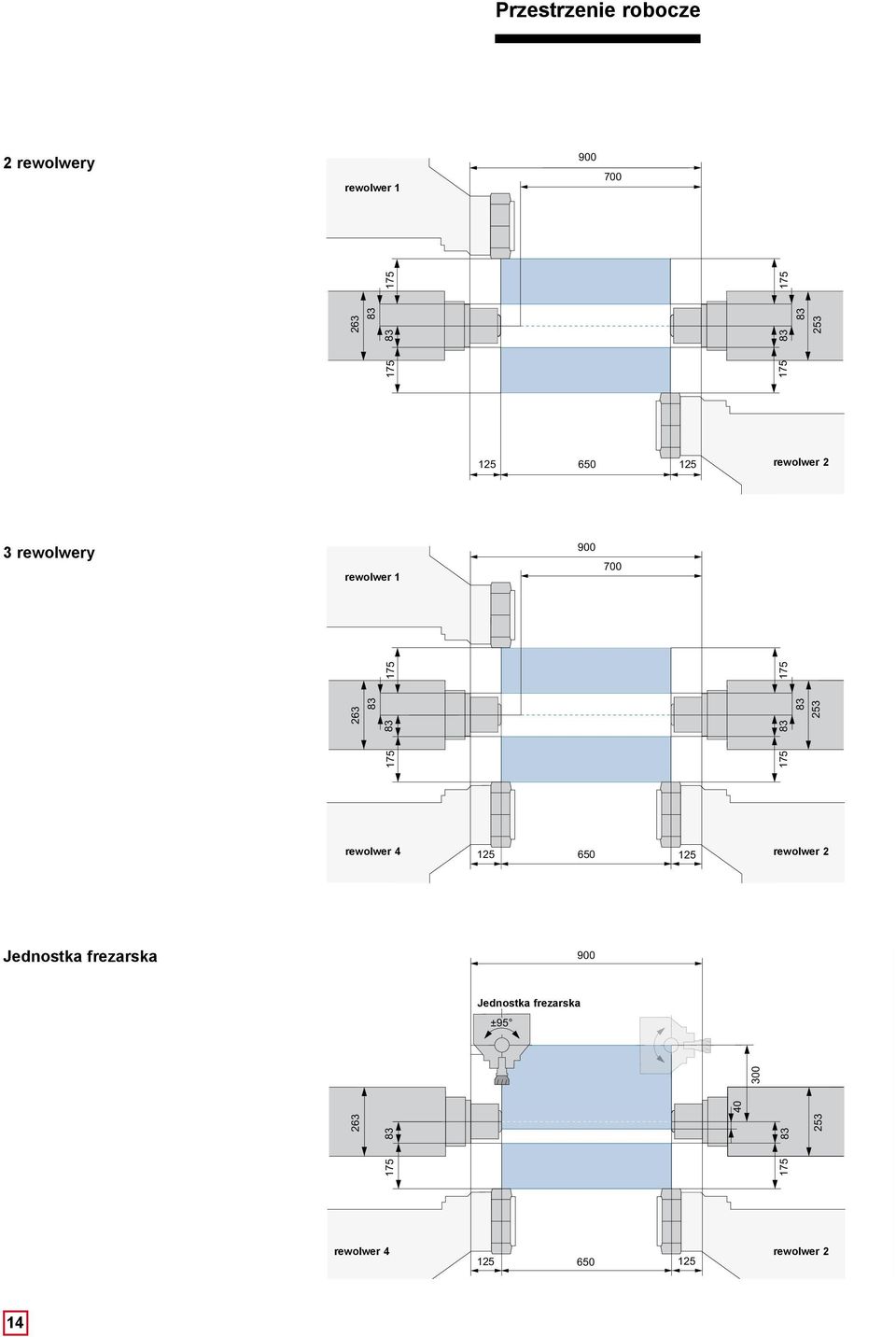

14 Przestrzenie robocze 2 rewolwery rewolwer rewolwer 2 3 rewolwery rewolwer Jednostka frezarska 900 Jednostka frezarska rewolwer 4 rewolwer 2 ± rewolwer rewolwer 2 14

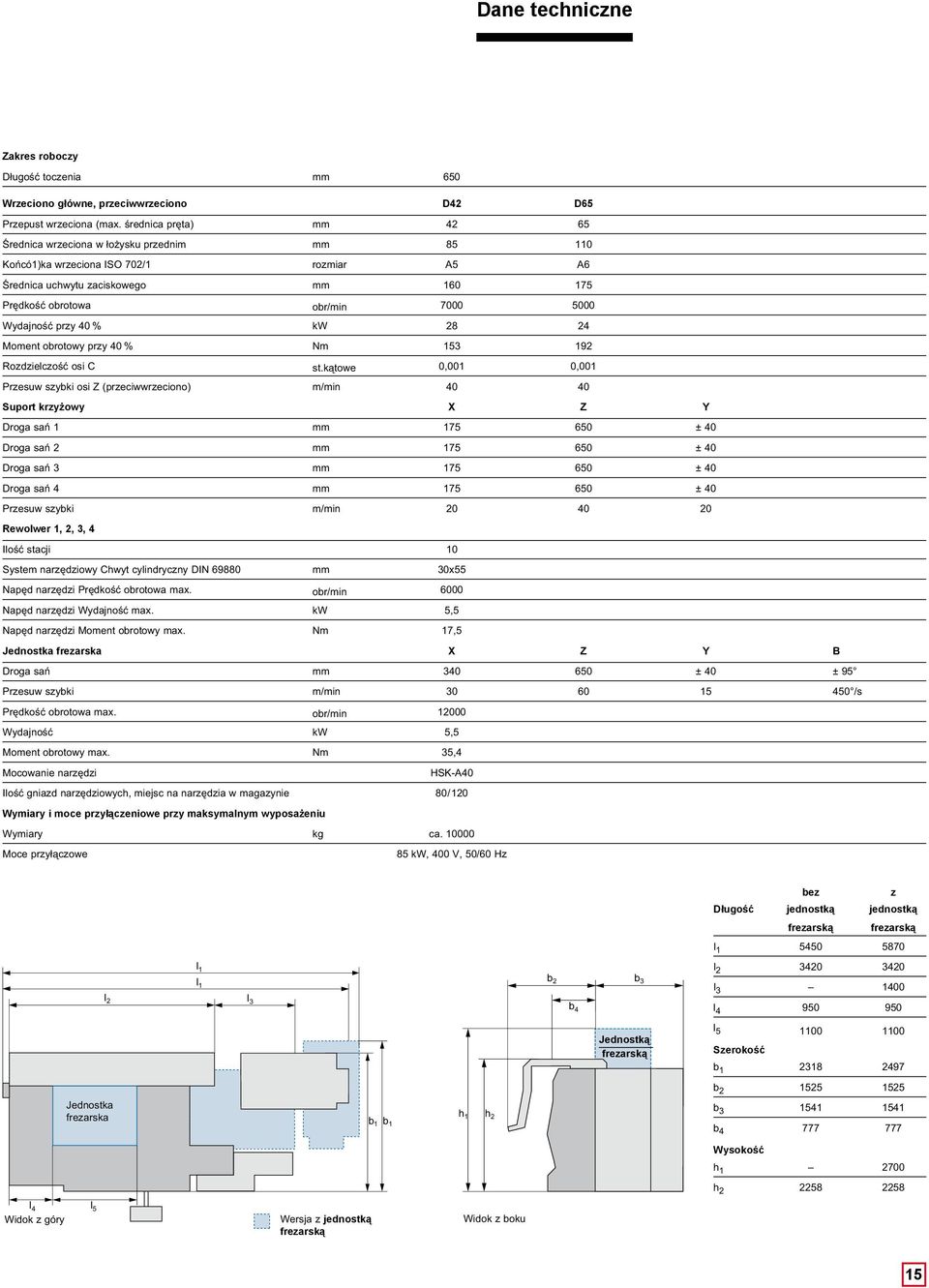

15 Dane techniczne Zakres roboczy Długość toczenia mm 650 Wrzeciono główne, przeciwwrzeciono D42 D65 Przepust wrzeciona (max. średnica pręta) mm Średnica wrzeciona w łożysku przednim mm Końcó1)ka wrzeciona ISO 702/1 rozmiar A5 A6 Średnica uchwytu zaciskowego mm Prędkość obrotowa obr/min Wydajność przy 40 % kw Moment obrotowy przy 40 % Nm Rozdzielczość osi C st.kątowe 0,001 0,001 Przesuw szybki osi Z (przeciwwrzeciono) m/min Suport krzyżowy X Z Y Droga sań 1 mm ± 40 Droga sań 2 mm ± 40 Droga sań 3 mm ± 40 Droga sań 4 mm ± 40 Przesuw szybki m/min Rewolwer 1, 2, 3, 4 Ilość stacji 10 System narzędziowy Chwyt cylindryczny DIN mm 30x55 Napęd narzędzi Prędkość obrotowa max. obr/min 6000 Napęd narzędzi Wydajność max. kw 5,5 Napęd narzędzi Moment obrotowy max. Nm 17,5 Jednostka frezarska X Z Y B Droga sań mm ± 40 ± 95 Przesuw szybki m/min /s Prędkość obrotowa max. obr/min Wydajność kw 5,5 Moment obrotowy max. Nm 35,4 Mocowanie narzędzi HSK-A40 Ilość gniazd narzędziowych, miejsc na narzędzia w magazynie 80/120 Wymiary i moce przyłączeniowe przy maksymalnym wyposażeniu Wymiary kg ca Moce przyłączowe 85 kw, 400 V, 50/60 Hz bez z Długość jednostką jednostką frezarską frezarską l l 1 l l 1 b 2 b 3 l l 2 l 3 b 4 l Jednostką frezarską l Szerokość b b Jednostka frezarska b 1 b 1 h 1 h 2 b b Wysokość h h l 4 l 5 Widok z góry Wersja z jednostką frezarską Widok z boku 15

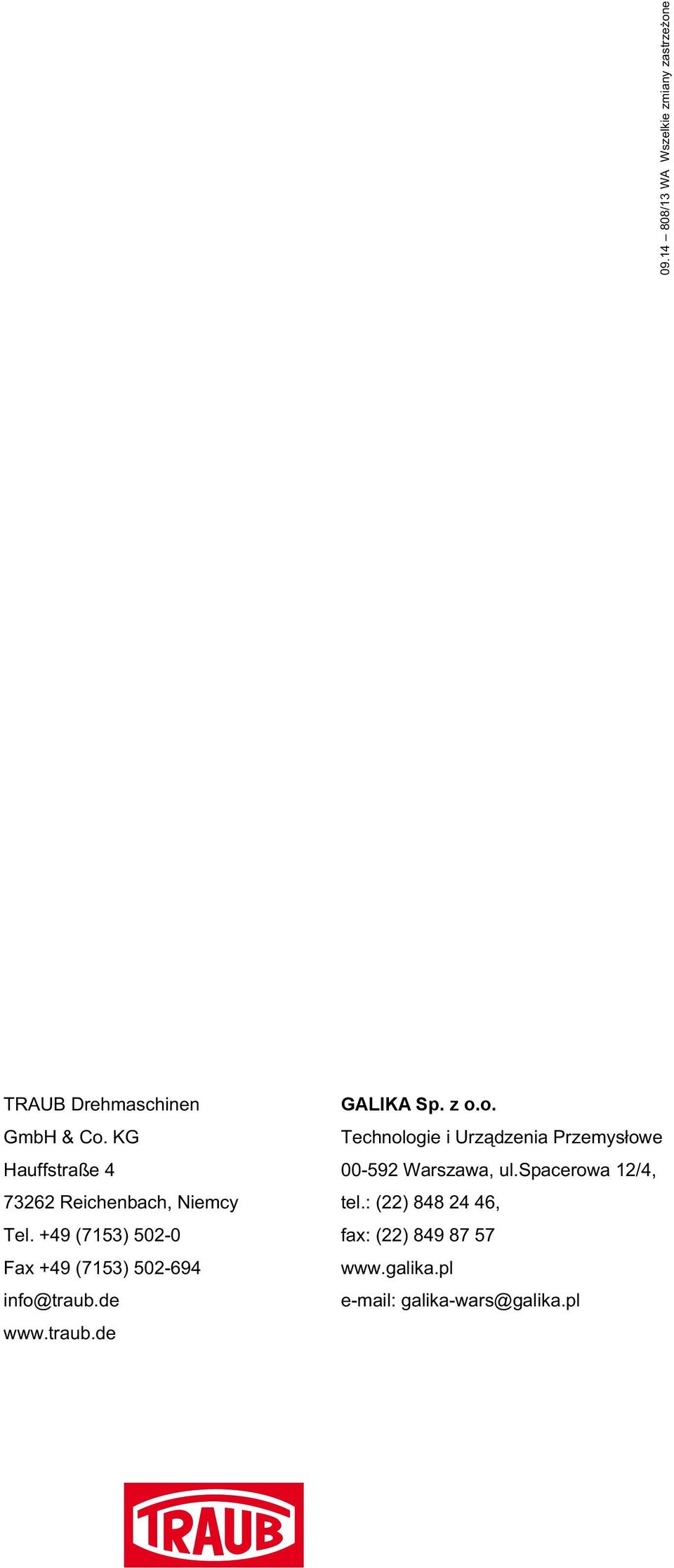

16 /13 WA Wszelkie zmiany zastrzeżone TRAUB Drehmaschinen GmbH & Co. KG Hauffstraße Reichenbach, Niemcy Tel. +49 (7153) Fax +49 (7153) info@traub.de GALIKA Sp. z o.o. Technologie i Urządzenia Przemysłowe Warszawa, ul.spacerowa 12/4, tel.: (22) , fax: (22) galika-wars@galika.pl
