P r e c y z y j n a To k a r k a U n i w e r s a l n a

Transkrypt

1 TC P r e c y z y j n a To k a r k a U n i w e r s a l n a M ech a n i ca l E n g i n eeri n g M a d e i n E u ro p e sales.poland@spinner.eu.com

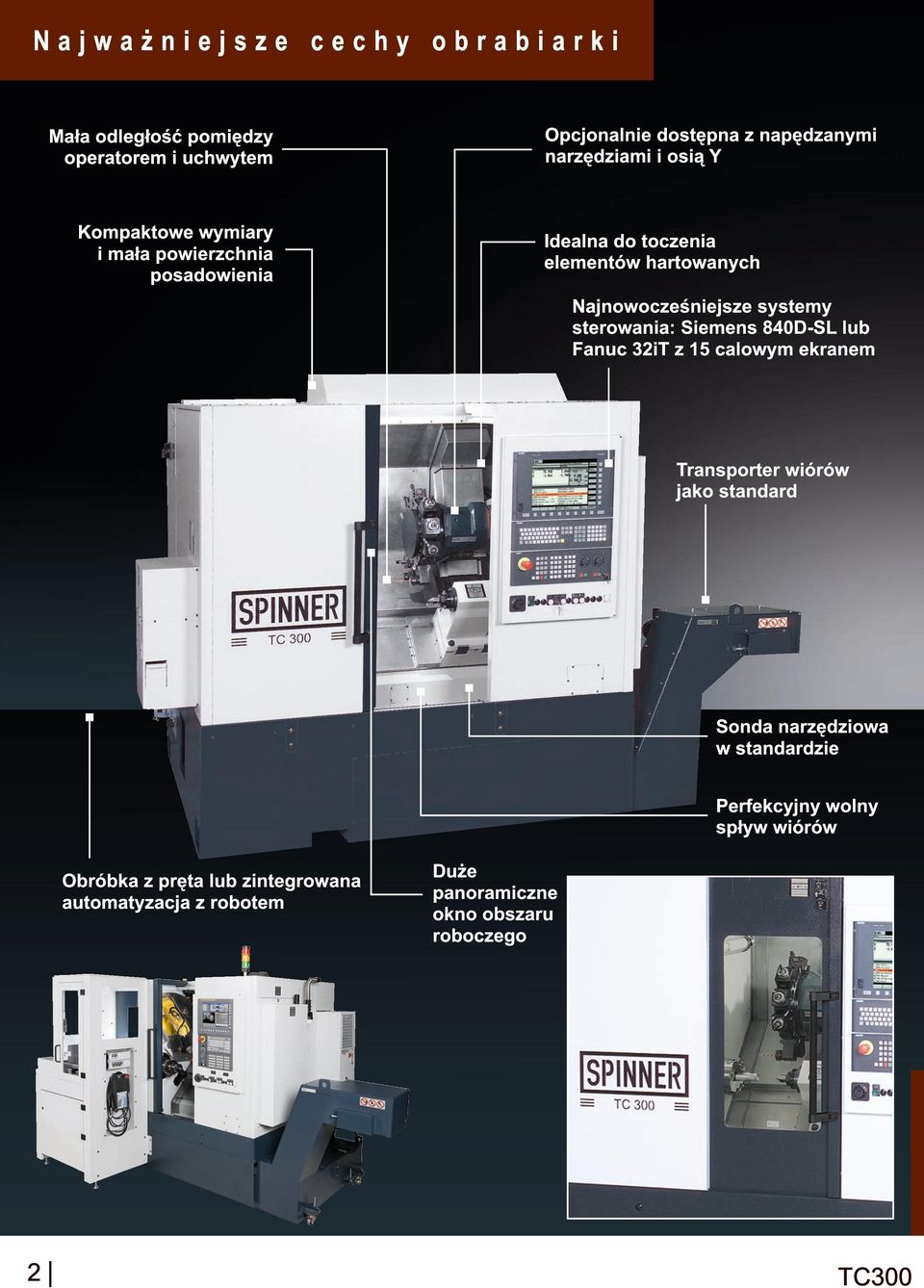

2 Najważniejsze cechy obrabiarki Mała odległość pomiędzy operatorem i uchwytem Kompaktowe wymiary i mała powierzchnia posadowienia Opcjonalnie dostępna z napędzanymi narzędziami i osią Y Idealna do toczenia elementów hartowanych Najnowocześniejsze systemy sterowania: Siemens 840D-SL lub Fanuc 32iT z 1 5 calowym ekranem Transporter wiórów jako standard Sonda narzędziowa w standardzie Perfekcyjny wolny spływ wiórów Obróbka z pręta lub zintegrowana automatyzacja z robotem 2 Duże panoramiczne okno obszaru roboczego

3 Najważniejsze cechy obrabiarki Stabilna Kompaktowa Dynamiczna Uniwersalna Precyzyjna Dużej mocy napędzane narzędzia w głowicy rewolwerowej Sztywna głowica rewolwerowa SPINNER typu servo z gniazdami BMT45 lub VDI30/VDI40 Rzeczywista oś Y Sztywne łoże wykonane jako jednoczęściowy odlew Konik CNC lub wrzeciono przechwytujące Nowoczesne motowrzeciona z przelotem 52 mm lub 65 mm Hartowane i precyzyjnie szlifowane prowadnice ślizgowe doskonale tłumią drgania 3

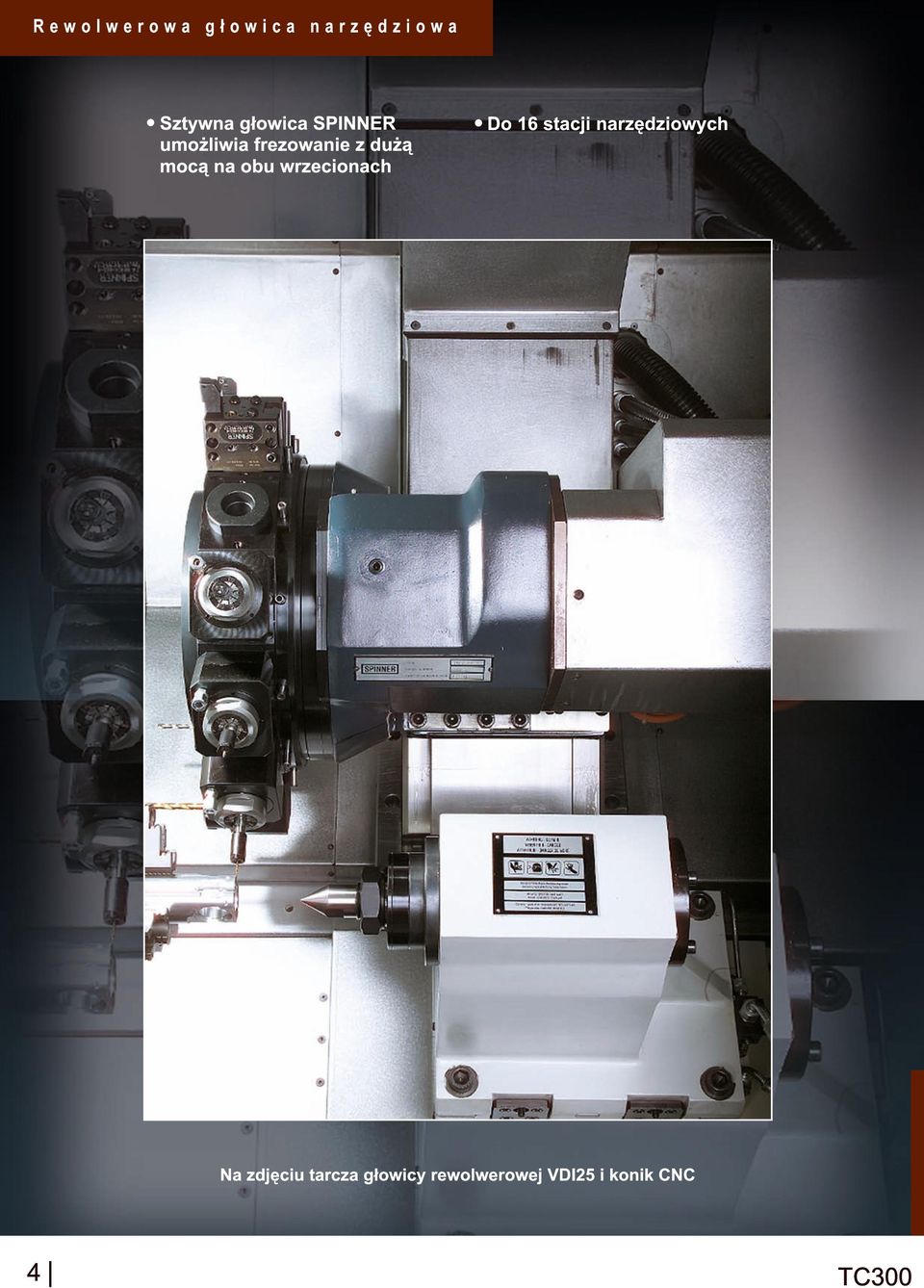

4 Rewolwerowa głowica narzędziowa Sztywna głowica SPINNER umożliwia frezowanie z dużą mocą na obu wrzecionach Do 1 6 stacji narzędziowych Na zdjęciu tarcza głowicy rewolwerowej VDI25 i konik CNC 4

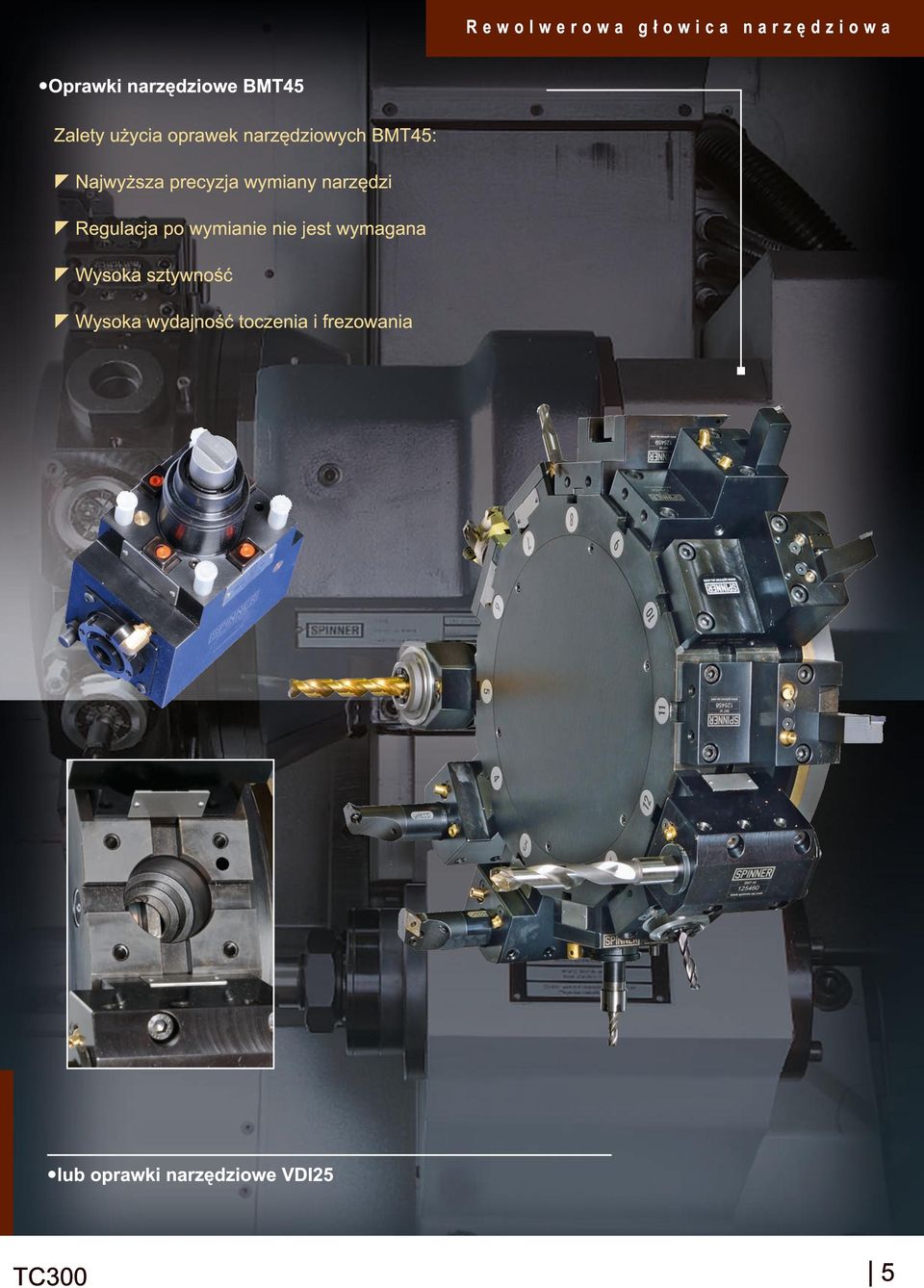

5 Rewolwerowa głowica narzędziowa Oprawki narzędziowe BMT45 Zalety użycia oprawek narzędziowych BMT45: Najwyższa precyzja wymiany narzędzi Regulacja po wymianie nie jest wymagana Wysoka sztywność Wysoka wydajność toczenia i frezowania lub oprawki narzędziowe VDI25 5

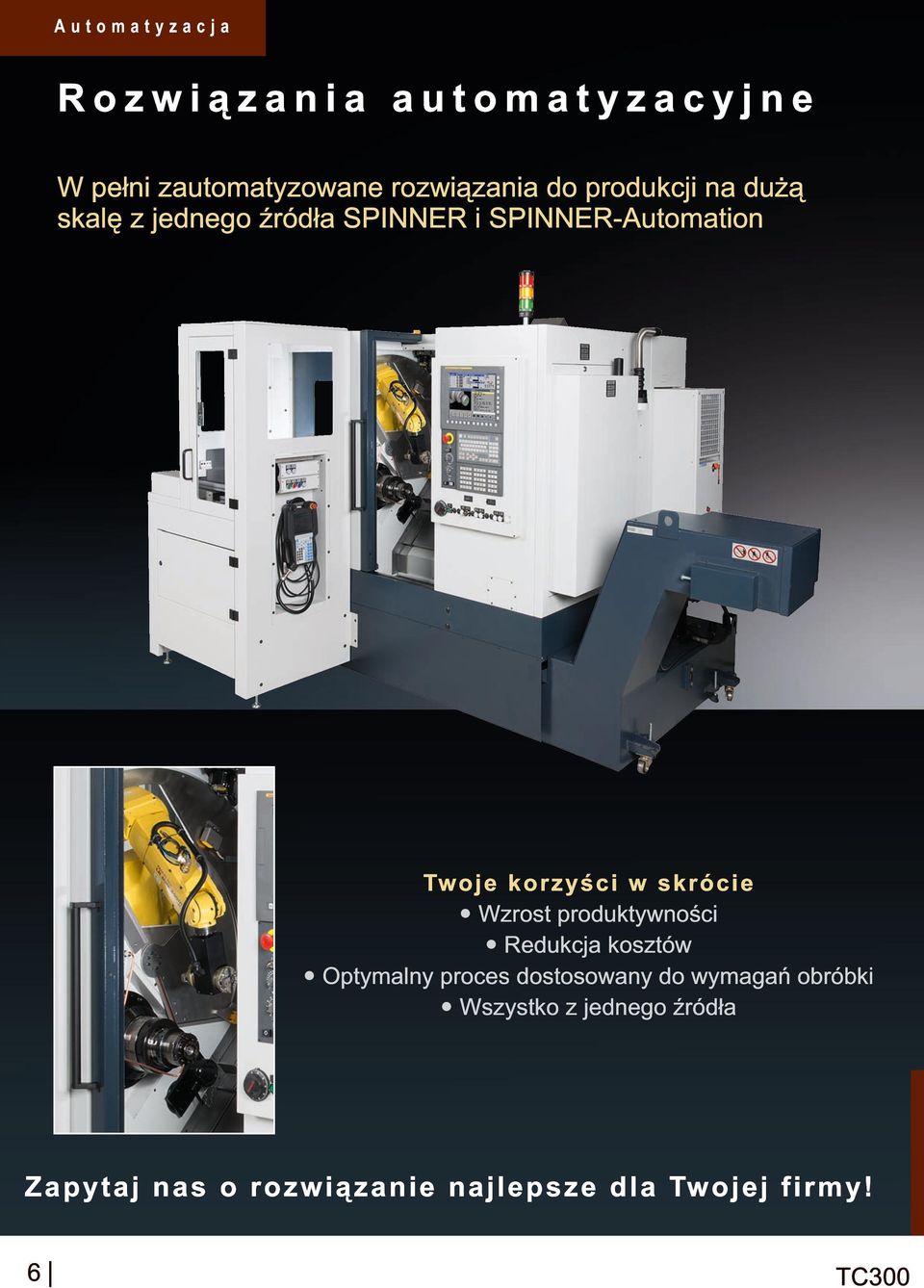

6 Automatyzacja Ro z wi ąz a n i a a u to m a ty z a c y j n e W pełni zautomatyzowane rozwiązania do produkcji na dużą skalę z jednego źródła SPINNER i SPINNER-Automation Two j e ko rzyś ci w s kró ci e Wzrost produktywności Redukcja kosztów Optymalny proces dostosowany do wymagań obróbki Wszystko z jednego źródła Zap ytaj n as o ro zwi ązan i e n aj l e p s ze d l a Two j e j fi rm y! 6

7 Automatyzacja S ys tem załad u n ku prętów Magazyno-podajnik prętów SPINNER D o za ła d u n ku p rę tó w o d łu g o ś ci do 3200 mm Od bi erak częś ci g otowych D o zb i e ra n i a o d ci ę tych czę ś ci d o p u d e łka l u b d o u ło że n i a i ch n a tra n s p o rte rze ta ś m o wym 7

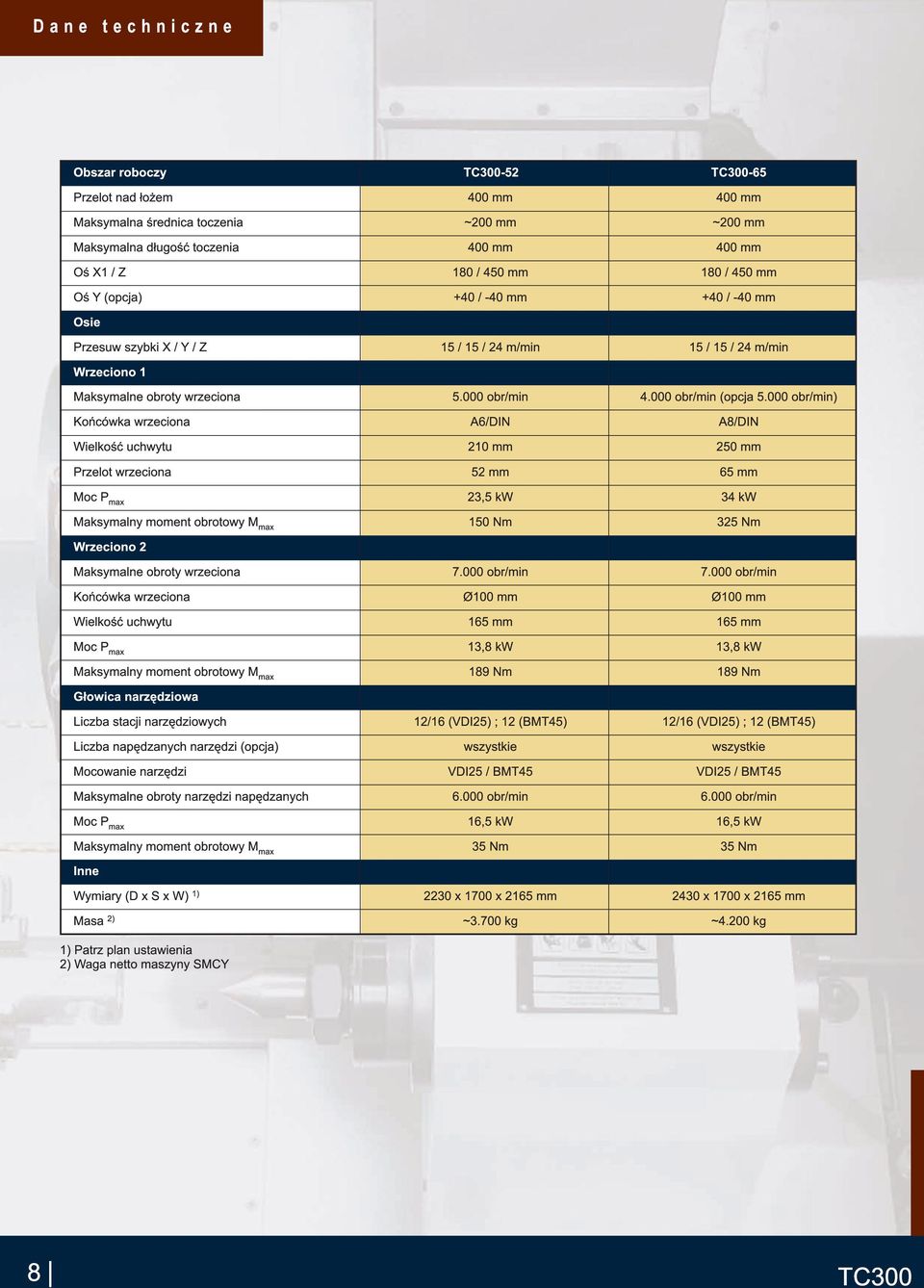

8 Dane techniczne Obszar roboczy Przelot nad łożem Maksymalna średnica toczenia Maksymalna długość toczenia Oś X1 / Z Oś Y (opcja) Osie Przesuw szybki X / Y / Z Wrzeciono 1 Maksymalne obroty wrzeciona Końcówka wrzeciona Wielkość uchwytu mm ~200 mm 400 mm 1 80 / 450 mm +40 / -40 mm mm ~200 mm 400 mm 1 80 / 450 mm +40 / -40 mm 1 5 / 1 5 / 24 m/min 1 5 / 1 5 / 24 m/min obr/min obr/min (opcja obr/min) A6/DIN A8/DIN 21 0 mm 250 mm Przelot wrzeciona 52 mm 65 mm Moc P max 23,5 kw 34 kw Maksymalny moment obrotowy M max 1 50 Nm 325 Nm obr/min obr/min Ø1 00 mm Ø1 00 mm 1 65 mm 1 65 mm 1 3,8 kw 1 3,8 kw 1 89 Nm 1 89 Nm 1 2/1 6 (VDI25) ; 1 2 (BMT45) 1 2/1 6 (VDI25) ; 1 2 (BMT45) wszystkie wszystkie VDI25 / BMT45 VDI25 / BMT obr/min obr/min 1 6,5 kw 1 6,5 kw 35 Nm 35 Nm 2230 x x mm 2430 x x mm ~3.700 kg ~4.200 kg Wrzeciono 2 Maksymalne obroty wrzeciona Końcówka wrzeciona Wielkość uchwytu Moc P max Maksymalny moment obrotowy M max Głowica narzędziowa Liczba stacji narzędziowych Liczba napędzanych narzędzi (opcja) Mocowanie narzędzi Maksymalne obroty narzędzi napędzanych Moc P max Maksymalny moment obrotowy M max Inne Wymiary (D x S x W) 1 ) Masa 2) 1 ) Patrz plan ustawienia 2) Waga netto maszyny SMCY 8

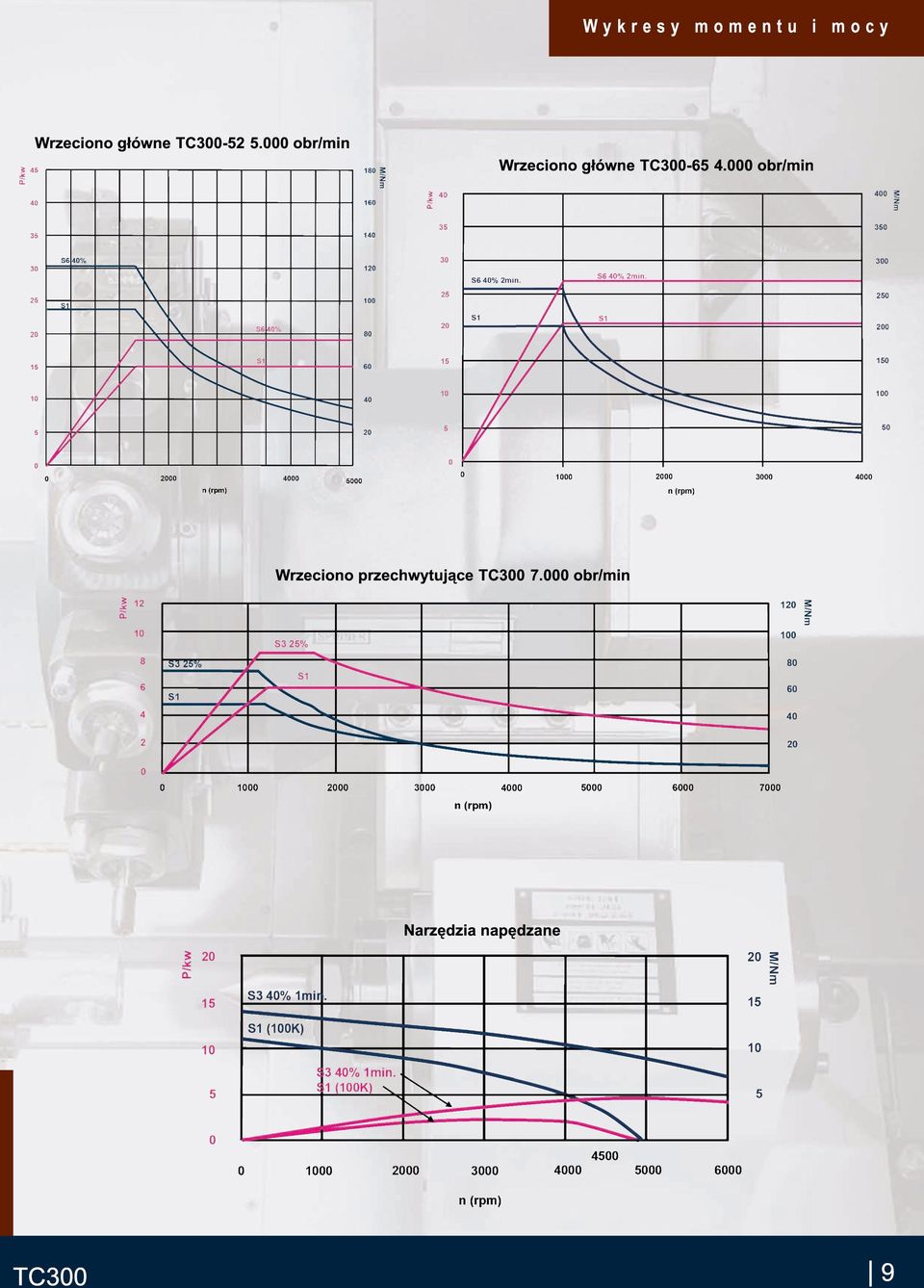

9 Wykresy momentu i mocy Wrzeciono główne obr/min Wrzeciono główne obr/min Wrzeciono przechwytujące obr/min Narzędzia napędzane 9

10 Opcje Dysze z powietrzem przy wrzecionie głównym i przechwytującym Siła zacisku regulowana ciśnieniem różnicowym na wrzecionie głównym i/lub przechwytującym Głowica rewolwerowa VDI pozycyjna (standard - 1 2) Głowica rewolwerowa BMT pozycyjna Pakiet oprawek narzędziowych BMT45 Pakiet oprawek narzędziowych VDI25 Pakiet Hard Turning do obróbki wykańczającej Pomiar detalu przez sondę dotykową w głowicy Wrzeciono główne z przelotem 65 mm (standard 52 mm) System pochłaniania mgły olejowej System gaśniczy Zewnętrzny pomiar narzędzi Zgarniakowy transporter wiórów Pompa chłodziwa wysokiego ciśnienia1 5/50 bar dla narzędzi z chłodzeniem wewnętrznym Podajnik pręta Automatyczne drzwi Pistolet z chłodziwem w obszarze roboczym Odbierak części Siemens 840D-SL lub Fanuc 32iT z ekranem 1 5 cali Uchwyty obróbkowe Liniały pomiarowe w osi X1 / Z1 Dostępna również z 2 głowicami jako T 10 Inne opcje na życzenie

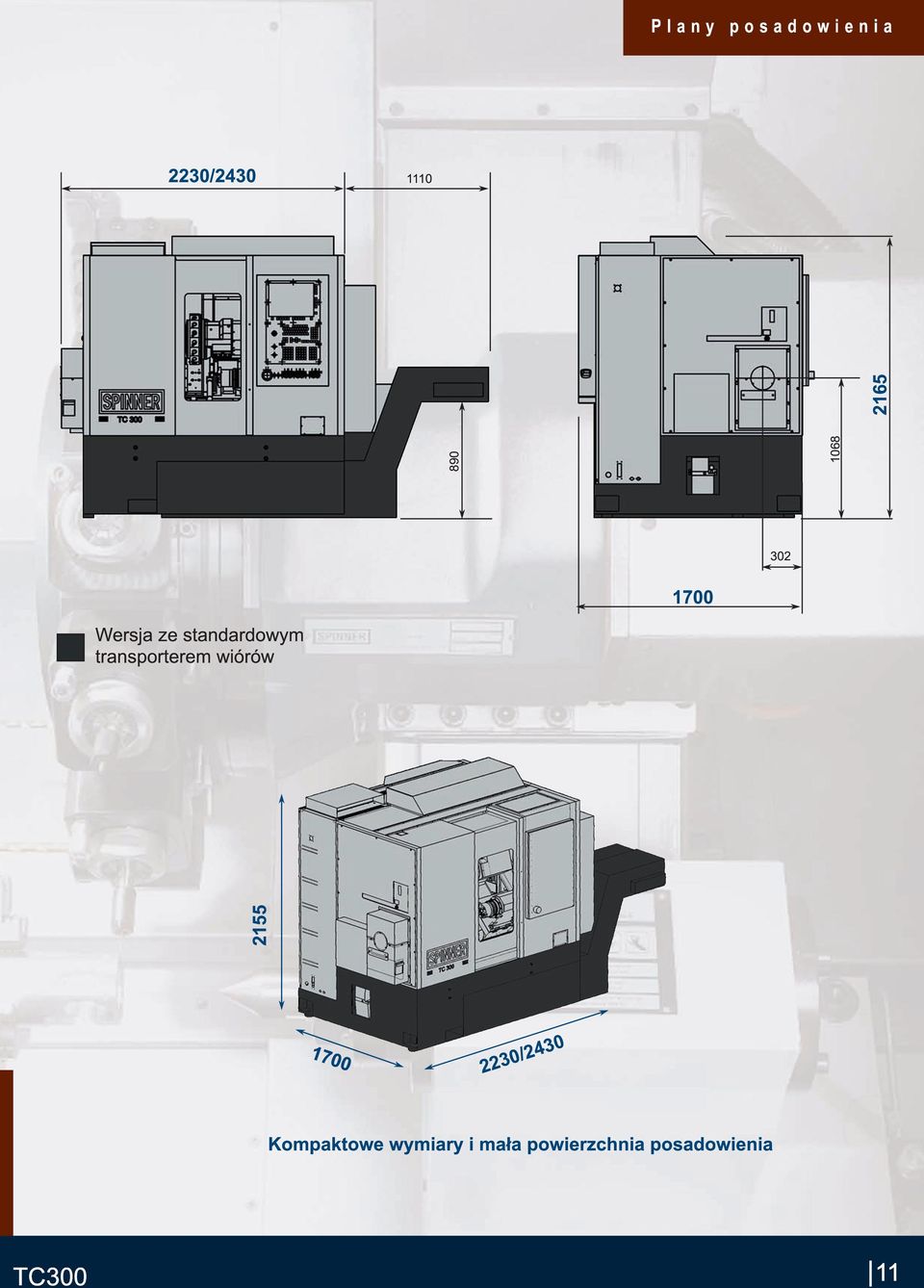

11 Plany posadowienia 2230/ Wersja ze standardowym transporterem wiórów / Kompaktowe wymiary i mała powierzchnia posadowienia 11
