P r e c y z y j n a To k a r k a U n i w e r s a l n a

Transkrypt

1 TC P r e c y z y j n a To k a r k a U n i w e r s a l n a M ech a n i ca l E n g i n eeri n g M a d e i n E u ro p e sales.poland@spinner.eu.com

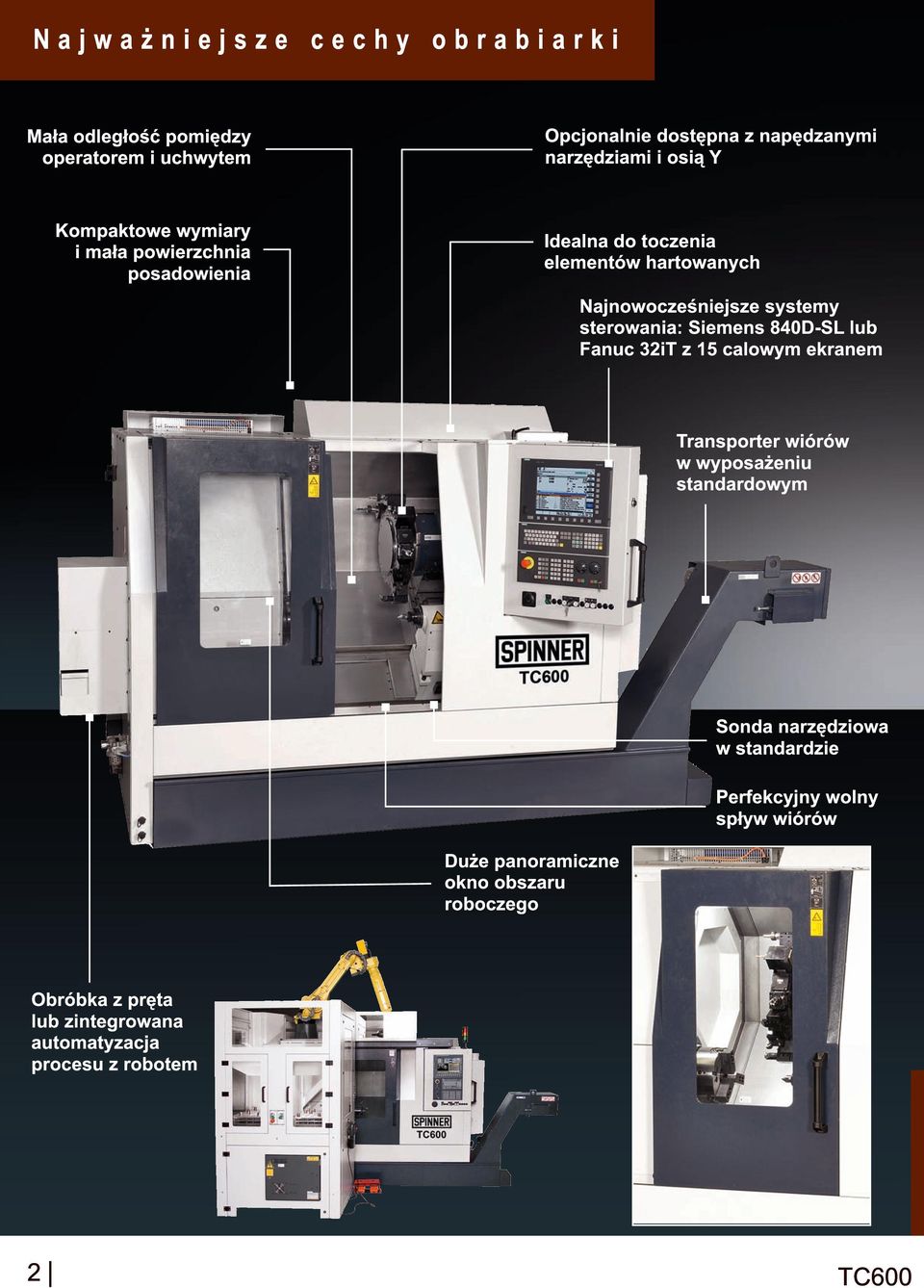

2 Najważniejsze cechy obrabiarki Mała odległość pomiędzy operatorem i uchwytem Kompaktowe wymiary i mała powierzchnia posadowienia Opcjonalnie dostępna z napędzanymi narzędziami i osią Y Idealna do toczenia elementów hartowanych Najnowocześniejsze systemy sterowania: Siemens 840D-SL lub Fanuc 32iT z 1 5 calowym ekranem Transporter wiórów w wyposażeniu standardowym Sonda narzędziowa w standardzie Perfekcyjny wolny spływ wiórów Duże panoramiczne okno obszaru roboczego Obróbka z pręta lub zintegrowana automatyzacja procesu z robotem 2

3 Najważniejsze cechy obrabiarki Stabilna Kompaktowa Dynamiczna Uniwersalna Precyzyjna Dużej mocy napędzane narzędzia w głowicy rewolwerowej Sztywna głowica rewolwerowa SPINNER typu servo z gniazdami BMT45 lub VDI30/VDI40 Rzeczywista oś Y Sztywne łoże wykonane jako odlew jednoczęściowy Konik CNC lub wrzeciono przechwytujące Nowoczesne motowrzeciona z przelotem 65 mm lub 85 mm Doskonałe tłumienie drgań zapewniają hartowane i precyzyjnie szlifowane prowadnice ślizgowe 3

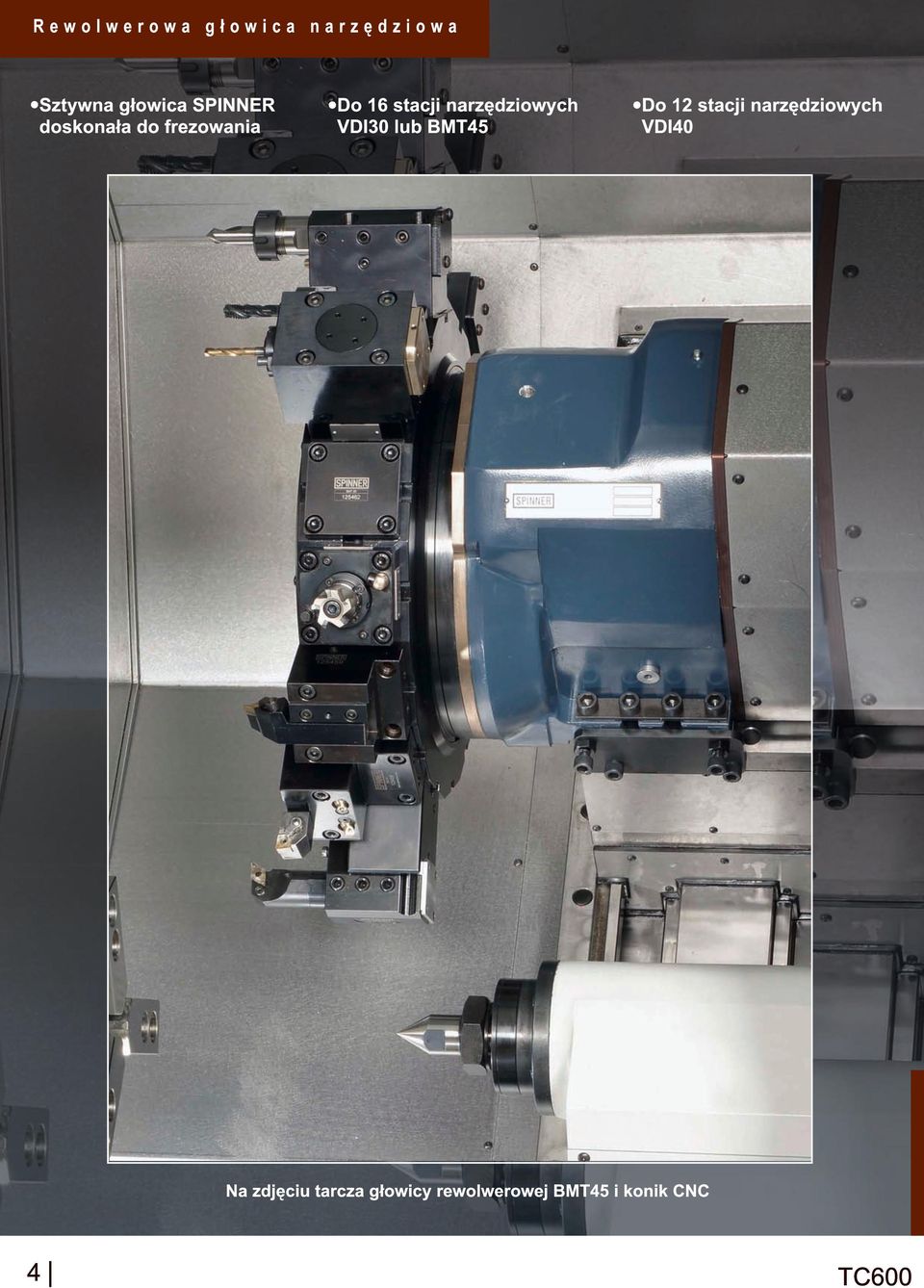

4 Rewolwerowa głowica narzędziowa Sztywna głowica SPINNER doskonała do frezowania Do 1 6 stacji narzędziowych VDI30 lub BMT45 Do 1 2 stacji narzędziowych VDI40 Na zdjęciu tarcza głowicy rewolwerowej BMT45 i konik CNC 4

5 Rewolwerowa głowica narzędziowa Oprawki narzędziowe BMT45 Zalety użycia oprawek narzędziowych BMT45: Najwyższa precyzja wymiany narzędzi Regulacja po wymianie nie jest wymagana Wysoka sztywność Wysoka wydajność toczenia i frezowania lub oprawki narzędziowe VDI30 / VDI40 5

6 Automatyzacja Ro z wi ąz a n i a a u to m a ty z a c y j n e W pełni zautomatyzowane rozwiązania do produkcji na dużą skalę z jednego źródła SPINNER i SPINNER-Automation Two j e ko rzyś ci w s kró ci e Wzrost produktywności Redukcja kosztów Optymalny proces dostosowany do wymagań obróbki Wszystko z jednego źródła Zap ytaj n as o ro zwi ązan i e n aj l e p s ze d l a Two j e j fi rm y! 6

7 Automatyzacja S ys tem załad u n ku prętów S P I N N E R S E RVO - m a g a zyn o -p o d a j n i k d o a u to m a tyczn e g o za ła d u n ku p rę tó w o d łu g o ś ci d o m m S P I N N E R S E RVO - m a g a zyn o -p o d a j n i k d o a u to m a tyczn e g o za ła d u n ku p rę tó w o d łu g o ś ci d o 3, 2 m e tra 7

8 Dane techniczne Obszar roboczy Przelot nad łożem Maksymalna średnica toczenia Maksymalna długość toczenia Przesuw w osi X1 / Z Przesuw w osi Y (opcja) Osie Posuw szybki X / Y / Z Wrzeciono 1 Maksymalne obroty wrzeciona Końcówka wrzeciona Wielkość uchwytu mm ~400 mm 650 mm 275 / 700 mm +50 / -40 mm mm ~400 mm 650 mm 275 / 700 mm +50 / -40 mm 1 5 / 1 5 / 24 m/min 1 5 / 1 5 / 24 m/min obr/min (opcja obr/min) obr/min (opcja obr/min) A8/DIN A8/DIN 250 mm 250 mm Przelot wrzeciona 65 mm 85 mm Moc P max 34 kw 34 kw Maksymalny moment obrotowy M max 325 Nm 325 Nm obr/min obr/min ø11 0 mm ø11 0 mm 1 65 mm 1 65 mm 42 mm 42 mm 1 5 kw 1 5 kw 96 Nm 96 Nm 1 6 (VDI30), 1 2 (VDI40), 1 6 (BMT45) 1 6 (VDI30), 1 2 (VDI40), 1 6 (BMT45) wszystkie wszystkie VDI30 / VDI40 / BMT45 VDI30 / VDI40 / BMT obr/min obr/min 1 6,5 kw 1 6,5 kw 35 Nm 35 Nm 2800 x x 2090 mm 2800 x x 2090 mm ~5.800 kg ~6.300 kg Wrzeciono 2 Maksymalne obroty wrzeciona Końcówka wrzeciona Wielkość uchwytu Przelot wrzeciona Moc P max Maksymalny moment obrotowy M max Głowica narzędziowa Liczba stacji narzędziowych Liczba napędzanych narzędzi (opcja) Mocowanie narzędzi Maksymalne obroty narzędzi napędzanych Moc P max Maksymalny moment obrotowy M max Inne Wymiary (D x S x W) 1 ) Masa 2) 1 ) Patrz plan ustawienia 2) Waga netto maszyny SMCY 8

9 Wykresy momentu i mocy Wrzeciono główne obr/min Wrzeciono przechwytujące obr/min Narzędzia napędzane 9

10 Opcje Dysze z powietrzem przy wrzecionie głównym i przechwytującym Regulacja siły zacisku na wrzecionie głównym i przechwytującym ciśnieniem różnicowym cylindra Głowica rewolwerowa VDI pozycyjna (standard VDI30) Głowica rewolwerowa BMT pozycyjna Pakiet oprawek narzędziowych BMT45 Pakiet oprawek narzędziowych VDI30/VDI40 Pakiet Hard Turning do obróbki wykańczającej Pomiar detalu przez sondę dotykową w głowicy System pochłaniania mgły olejowej System gaśniczy Zewnętrzny pomiar narzędzi Pompa chłodziwa wysokiego ciśnienia1 5/50 bar dla narzędzi z chłodzeniem wewnętrznym Podajnik pręta Automatyczne drzwi Pistolet z chłodziwem w obszarze roboczym Chwytak części Siemens 840D-SL lub Fanuc 32iT z ekranem 1 5 cali Podtrzymka Uchwyty obróbkowe Liniały pomiarowe w osi X1 / Z1 Inne opcje na życzenie 10

11 Plany ustawienia Kompaktowe wymiary i mała powierzchnia posadowienia 11
