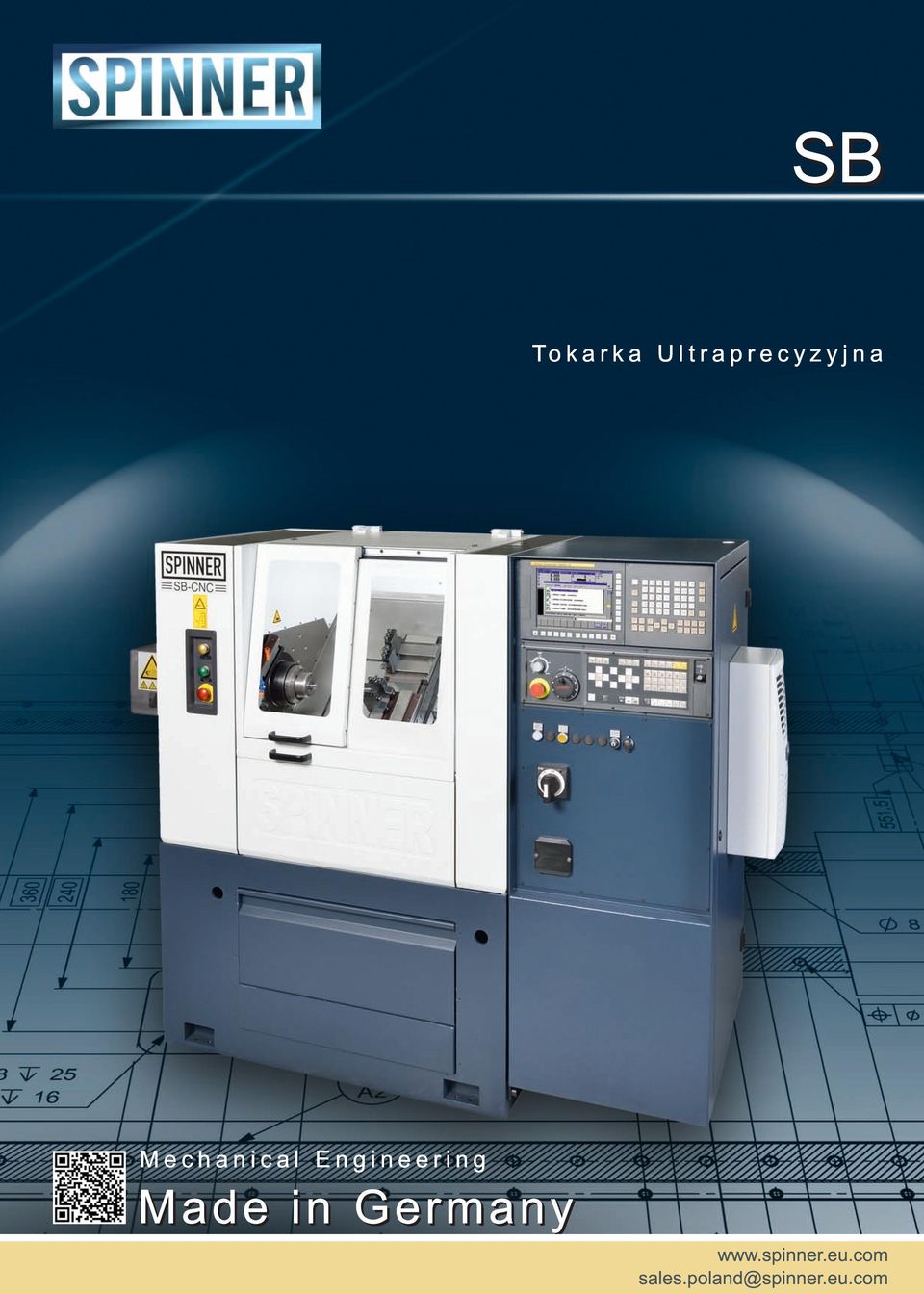

1 To k a r k a U l t r a p r e c y z y j n a M ech a n i ca l E n g i n eeri n g M a d e i n G e rm a n y sales.poland@spinner.eu.com

2 Najważniejsze cechy Precyzyjnie regulowany system mocowania 0, 8m Kompaktowe wymiary,1 70m Przesuwane drzwi operatora do załadunku części w produkcji seryjnej Łatwy dostep do obszaru roboczego z dużymi drzwiami obsługowymi Powtarzalność pozycjonowania 0,4 µm* Narzedzia liniowe i / lub głowica rewolwerowa * Dokładność w dużej mierze zależy od zewnętrznych wpływów termicznych. Najwyższą dokładność uzyskuje się w zakresie temperatur 20 C +/- 2 C. Należy unikać bezpośredniego światła słonecznego, przeciagów, drgań powodowanych przez inne maszyny i nagromadzenia ciepła. 2

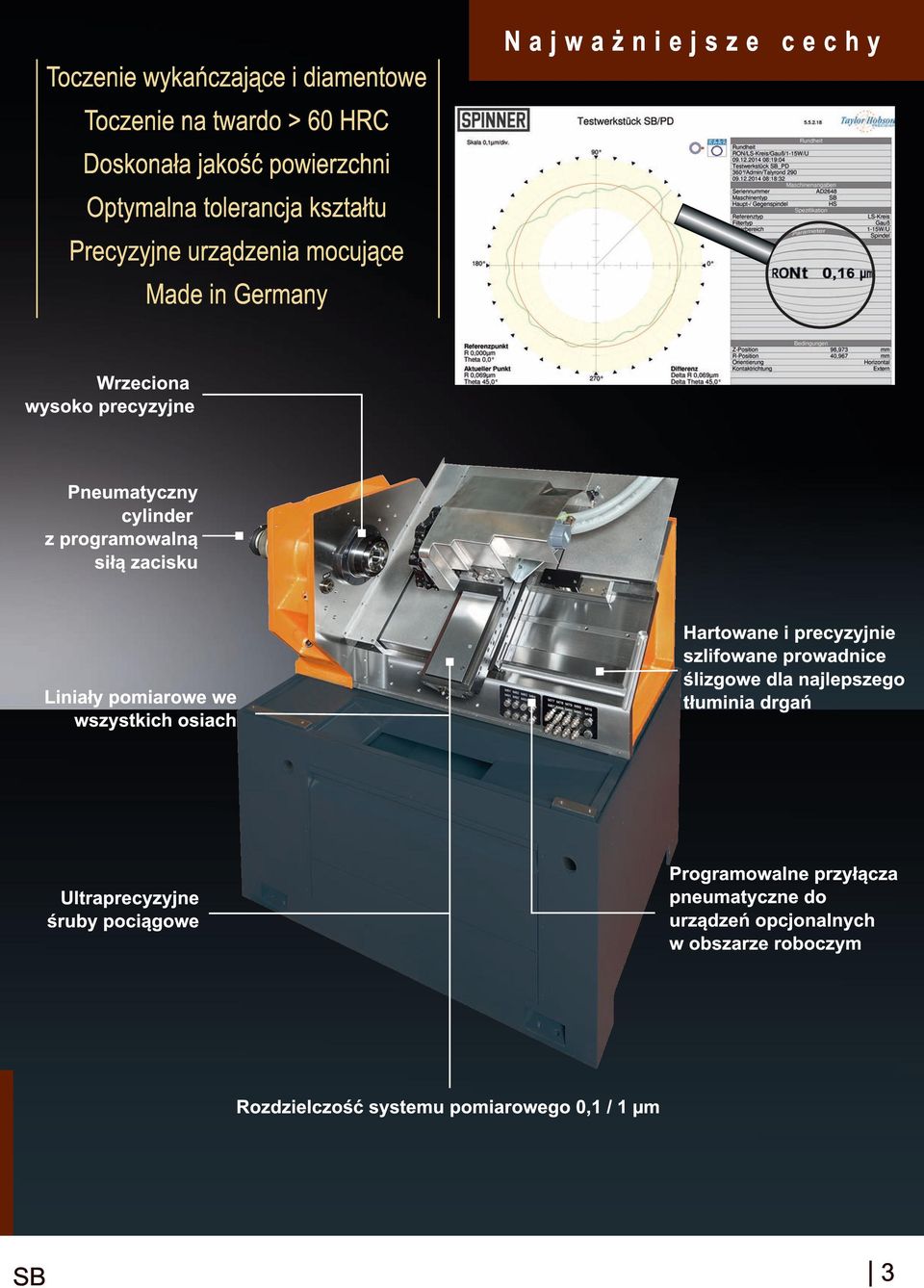

3 Toczenie wykańczające i diamentowe Toczenie na twardo > 60 HRC Doskonała jakość powierzchni Optymalna tolerancja kształtu Precyzyjne urządzenia mocujące Made in Germany Najważniejsze cechy Wrzeciona wysoko precyzyjne Pneumatyczny cylinder z programowalną siłą zacisku Hartowane i precyzyjnie szlifowane prowadnice ślizgowe dla najlepszego tłuminia drgań Liniały pomiarowe we wszystkich osiach Programowalne przyłącza pneumatyczne do urządzeń opcjonalnych w obszarze roboczym Ultraprecyzyjne śruby pociągowe Rozdzielczość systemu pomiarowego 0,1 / 1 µm 3

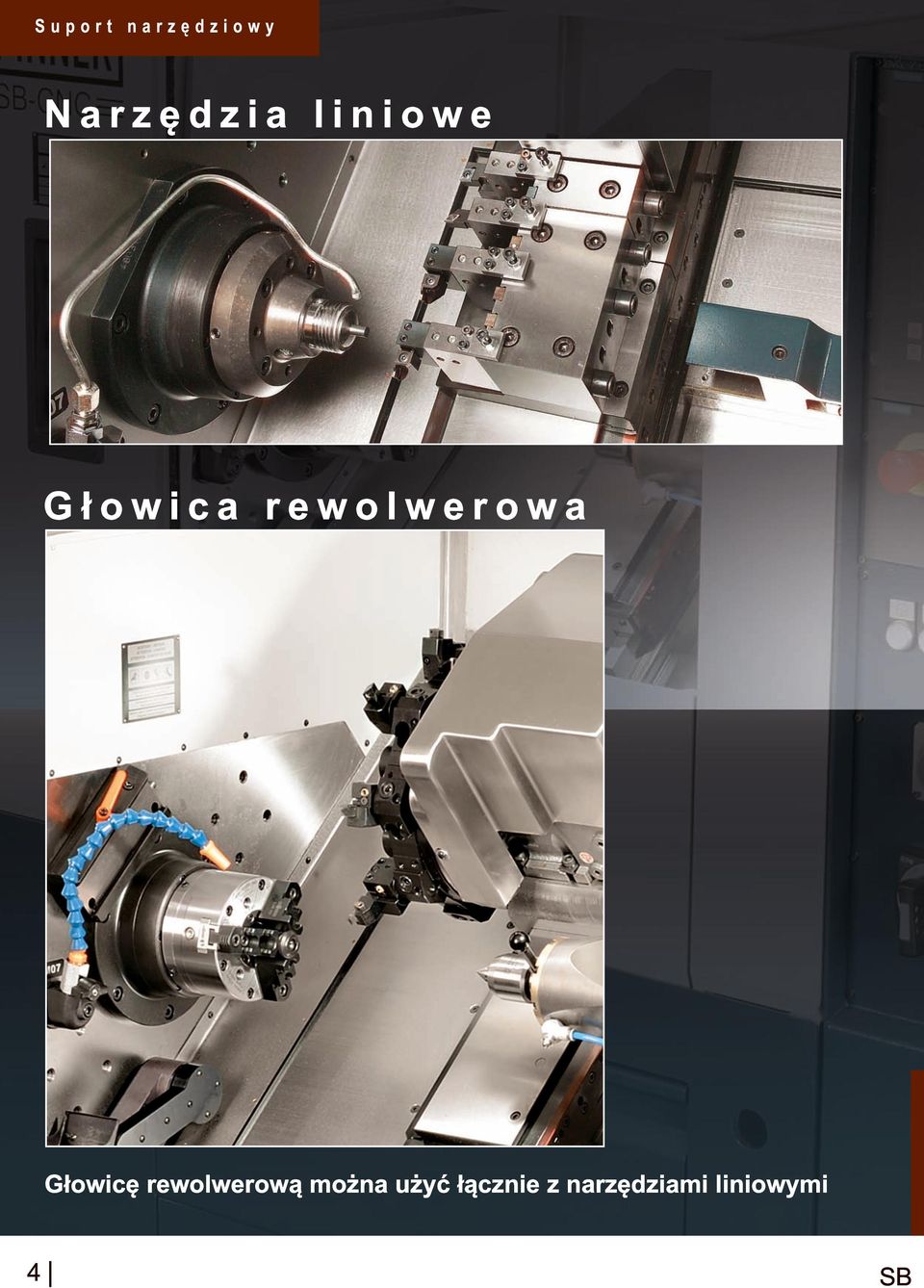

4 Suport narzędziowy N arzęd zi a l i n i owe G łowi ca rewol werowa Głowicę rewolwerową można użyć łącznie z narzędziami liniowymi 4

5 Przykładowe części Ultraprecyzyjne tokarki SPINNER są używane nie tylko gdy jest wymagana wysoka dokładność wymiarów w zakresie mikronów, ale również gdy jest wymagana wysoka jakość powierzchni oraz tolerancji kształtu i położenia. Wytwarzają one małe i średnie precyzyjne części w zakładach z sektora mechaniki precyzyjnej, optyki, technologii medycznej, produkcji zegarków, biżuterii jak i w przemyśle motoryzacyjnym w produkcji wielkoseryjnej. Mozliwe jest również tzw. toczenie na twardo detali o twardości >60 HRC. 5

6 Automatyzacja Rozwi ązan i a au tom atyzacyj n e W pełni zautomatyzowane rozwiązania do produkcji na dużą skalę z jednego źródła SPINNER i SPINNER-Automation Two j e ko rzyś ci w s kró ci e Wzrost produktywności Redukcja kosztów Optymalny proces dostosowany do wymagań obróbki Wszystko z jednego źródła Zap ytaj n as o ro zwi ązan i e n aj l e p s ze d l a Two j e j fi rm y! 6

7 Automatyzacja S ys tem załad u n ku prętów Magazyno-podajniki prętów SPINNER D o za ła d u n ku p rę tó w o d łu g o ś ci d o m m Ch wytak części D o zb i e ra n i a o d ci ę tych czę ś ci i u m i e s zcze n i a i ch w p o j e m n i ku TTS 7

8 Dane techniczne Obszar roboczy Przelot nad łożem Standardowa średnica toczenia Oś X Oś Z Osie Przesuw szybki / Ultraprecyzyjny posuw roboczy Wrzeciono główne Maksymalne obroty wrzeciona 32 1 ) 42 1 ) 32-T 2) 42-T 2) 300 mm ~1 00 mm 250 mm 285 mm 1 2 m/min obr/min obr/min obr/min obr/min Moc 7,7 kw (S3 40%) 7,7 kw (S3 40%) 7,7 kw (S3 40%) 7,7 kw (S3 40%) Moment obrotowy 28 Nm (S3 40%) 43 Nm (S3 40%) 28 Nm (S3 40%) 43 Nm (S3 40%) Końcówka wrzeciona Ø 1 00 / 11 0 mm Przelot wrzeciona Ø 32 / 42 mm Maksymalna siła osiowa cylindra zacisku Konik (T) Średnica pinoli Wysuw pinoli Przesuw korpusu Maksymalna siła docisku Rewolwerowa głowica narzędziowa Liczba stacji narzędziowych Liczba napędzanych narzedzi (opcja) Mocowanie narzędzi Maksymalne obroty napędzanych narzędzi Moc Moment obrotowy Mmax Inne Wymiary (D x S x W) 3) Waga 6) 500 dn / 600 dn - 40 mm mm - ~200 mm N (6 bar) 8 or or w przypadku głowicy 1 6-pozycyjnej 8 w przypadku głowicy 1 6-pozycyjnej 8 x VDI20 / 1 6 x VDI1 6 8 x VDI20 / 1 6 x VDI obr/min obr/min 11 kw 11 kw 23 Nm 23 Nm 21 60/2265 4) x x /2255 5) mm x x /2255 5) mm ~1.500 kg ~1.700 kg 1 ) Tylko narzedzia liniowe; 2) Narzędzia liniowe i konik (T) lub wrzeciono przechwytujące (S); 3) Patrz plany posadowienia; 4) Siemens/Fanuc; 5) Waga netto maszyny 8

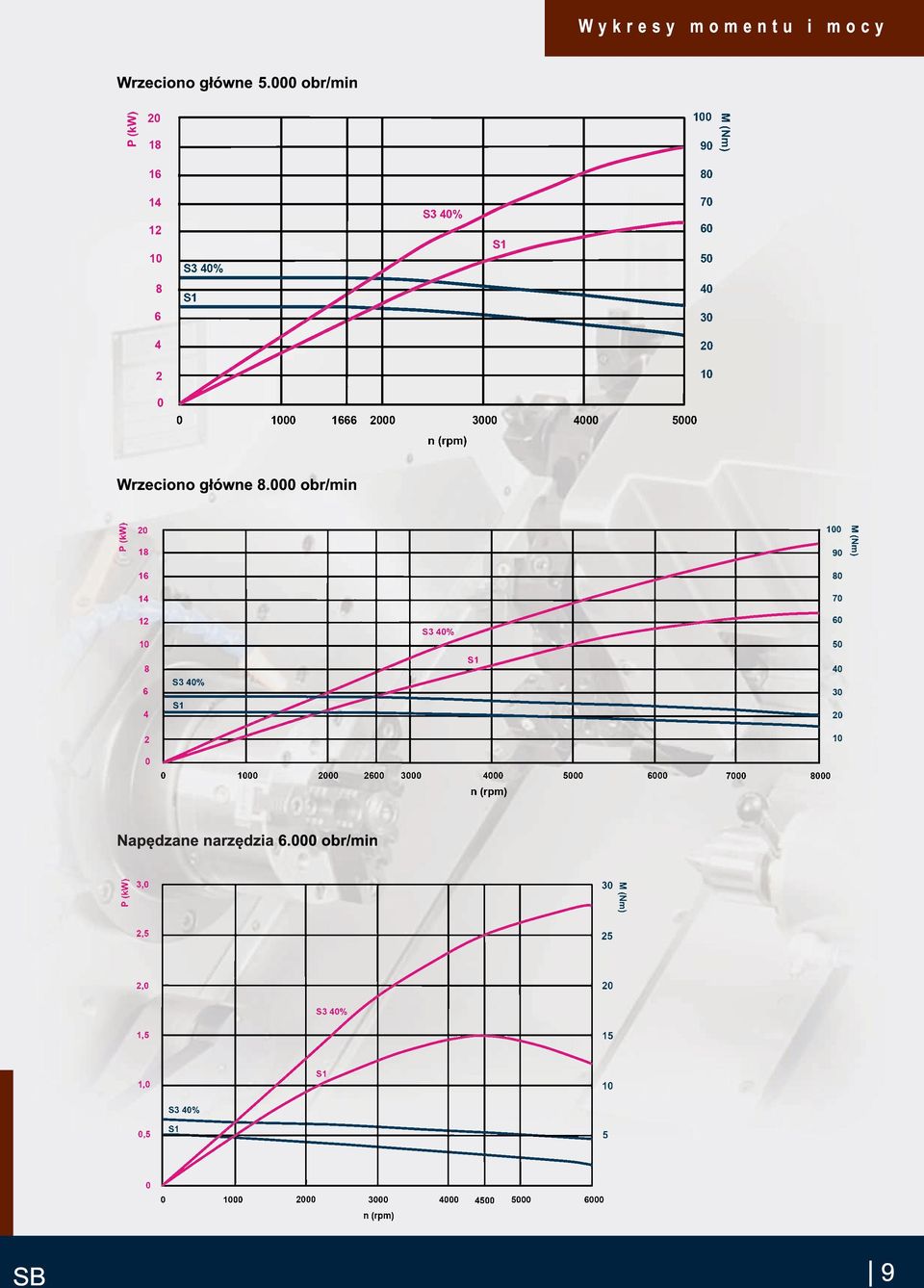

9 Wykresy momentu i mocy Wrzeciono główne obr/min Wrzeciono główne obr/min Napędzane narzędzia obr/min 9

10 Opcje Precyzyjnie regulowane uchwyty zaciskowe do tulejek Głowica rewolwerowa z lub bez napędzanych narzędzi Siemens 840D-SL Fanuc 32iB Chwytak części System narzędzi liniowych Konik Inne opcje na życzenie 10

11 Plan posadowienia Siemens 330 Fanuc Siemens Fanuc Dzięki kompaktowym wymiarom maszynę można ustawić na małej powierzchni Opcjonalnie transporter wiórów 11

12 We rkze u g m as ch i n e n fab ri k G m b H Obrabiarki precyzyjne firmy SPINNER GmbH pracują z powodzeniem w około 60 krajach, na sześciu kontynentach. Użytkownicy naszych maszyn to zarówno małe i średnie zakłady kooperacyjne, zajmujące się produkcją precyzyjnych części, jak i duże międzynarodowe koncerny. Rozwojem i produkcją nowoczesnych obrabiarek zajmujemy się od roku. Ponad dostarczonych maszyn udowadnia codziennie naszym klientom swoją wysoką wydajność, dokładność i niezawodność. Firma SPINNER to przedsiębiorstwo średniej wielkości, które jednak co roku sprzedaje na całym świecie ponad obrabiarek CNC, z tendencją ciągłego wzrostu. Nasza firma łączy kompetencje operującej globalnie grupy przedsiębiorstw z szybkością, elastycznością i efektywnością kosztową przedsiębiorstwa prywatnego kierowanego przez rodzinę właścicieli. SPI NNER Werkzeugmaschinenfabrik GmbH Rudolf-Diesel-Ring Sauerlach Tel. +49 (0) Fax +49 (0) sales. poland@spinner. eu. com Wersja Dane techniczne, specyfikacja i zdjęcia mogą ulec zmianie bez uprzedzenia. Zdjęcia mogą zawierać wyposażenie opcjonalne i akcesoria. Video w w w. s p i n n e r. e u. c o m Zaufaj naszym produktom i poinformuj nas, co możemy dla Ciebie zrobić.
