O firmie JAKOŚĆ NASZEJ PRACY JEST GWARANTOWANA PRZEZ WARTOŚCI JAKIE WYZNAJEMY Od ponad 20 lat specjalizujemy się w sprzedaży oraz serwisie obrabiarek CNC.

2 O firmie JAKOŚĆ NASZEJ PRACY JEST GWARANTOWANA PRZEZ WARTOŚCI JAKIE WYZNAJEMY Od ponad 20 lat specjalizujemy się w sprzedaży oraz serwisie obrabiarek CNC. ITT TECHNIKA OBRABIARKI CNC jest dilerem na Polskę renomowanych producentów obrabiarek, takich jak HARDINGE & BRIDGEPORT, MAIER oraz MATEC. W naszej ofercie posiadamy również obrabiarki specjalistyczne, są to dłutownice oraz przeciągarki FRÖMAG, walcarki do gwintów oraz wielowypustów PEE-WEE, zgrzewarki tarciowe MTI Welding Technologies. Zaufanie W ITT - TECHNIKA kierujemy się wartościami, które budują obustronne zaufanie. Przykładamy ogromną wagę do wzajemnych relacji, opartych o precyzyjne zrozumienie potrzeb oraz poszanowanie w biznesie. Jakość Cechuje nas staranność, sumienność oraz terminowość wykonywanych prac. Do każdego projektu podchodzimy w sposób rzetelny, tak aby nasze działania przynosiły Klientom maksymalne korzyści. Mamy świadomość, że jakość wykonanych usług oraz ich terminowość przekładają się na sukces naszego Kontrahenta. Partnerstwo Współpraca oparta na partnerskiej relacji jest filarem naszej działalności. Wieloletnie kontakty z naszymi Klientami potwierdzają zaufanie jakim nas darzą. str. 2

3 Spis treści OBRABIARKI CNC 1. Tokarki CNC HARDINGE Centra frezarskie BRIDGEPORT Automaty wzdłużne MAIER Centra wieloosiowe oraz centra bramowe MATEC... 8 OBRABIARKI SPECJALISTYCZNE 1. Walcarki do gwintów oraz wielowypustów UPW Dłutownice i przeciągarki FROEMAG OPRZYRZĄDOWANIE 1. Głowice do gwintów WAGNER Narzędzia do radełkowania INTEGI Oprawki stałe i napędzane, głowice frezarskie PARTNERSTWO W METALU str. 3

Tokarki CNC HARDINGE & Tokarki o bardzo wysokiej precyzji SUPER PRECISION T42/T51/T65 SUPER PRECISION QUEST H52/GT27/CHNC27/CHNC42 - obróbka

- specjalna konstrukcja łoża - liniały pomiarowe - obróbka części z uchwytu oraz pręta - wersje maszyn: M, MY,MS,MSY - dostępne sterowania: Fanuc,

pręta D65mm - maksymalna średnica toczenia D356mm - maksymalna długość toczenia L1000mm - głowice narzędziowe z indeksacją co ½ pozycji - żeliwne łoża,

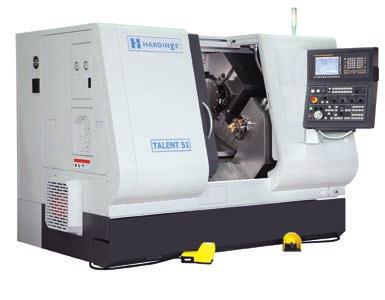

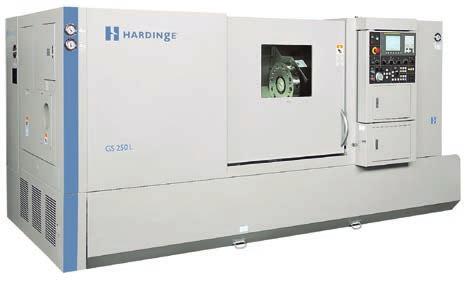

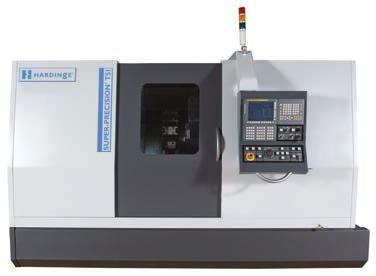

4 Tokarki CNC HARDINGE & Tokarki o bardzo wysokiej precyzji SUPER PRECISION T42/T51/T65 SUPER PRECISION QUEST H52/GT27/CHNC27/CHNC42 - obróbka skomplikowanych i trudnoobrabialnych materiałów - obróbka na twardo do 62 HRC - uzyskiwane dokładności < 0,003mm - 36 punktów stabilizacji temperaturowej - specjalna konstrukcja łoża - liniały pomiarowe - obróbka części z uchwytu oraz pręta - wersje maszyn: M, MY,MS,MSY - dostępne sterowania: Fanuc, Siemens, Mitsubishi Tokarki uniwersalne CNC TALENT 42/51/GT42 GS 42/51/65/150/200/250 - obróbka różnorodnych elementów - maksymalna średnica obróbki z pręta D65mm - maksymalna średnica toczenia D356mm - maksymalna długość toczenia L1000mm - głowice narzędziowe z indeksacją co ½ pozycji - żeliwne łoża, skośne - powtarzalność pozycjonowania < 0,005mm - wersje maszyn: M, MY,MS,MSY - liniały pomiarowe (opcja) - dostępne sterowania: Fanuc, Siemens str. 4 OBRABIARKI CNC I OPRZYRZĄDOWANIE

Centra frezarskie BRIDGEPORT & Centra frezarskie do obróbki w 5-osiach GX250 5AX/5F, GX320 5F XT630 5AX/5F - Obróbka skomplikowanych elementów z 5 stron w jednym zamocowaniu - Obróbka w płynnych

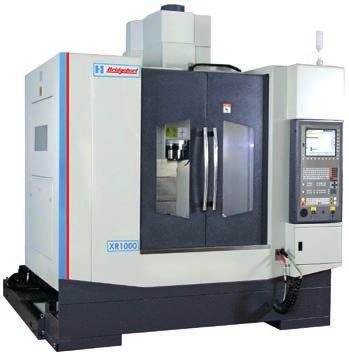

000 obr/min - Dostępne sterowania: Fanuc, Siemens, Heidenhain Centra pionowe 3 i 4 osiowe do precyzyjnej obróbki XR760/XR1000 - Sztywna konstrukcja o stole krzyżowym - Maksymalny stół 1200x600mm -

000 obr/min i 34 kw - Wrzeciona z podwójnym kontaktem Big-Plus - Stożki oprawek SK40/BT40/HSK63 - Dostępne sterowania: Siemens, Heidenhain Uniwersalne centra pionowe 3 i 4 osiowe do obróbki większych

5 Centra frezarskie BRIDGEPORT & Centra frezarskie do obróbki w 5-osiach GX250 5AX/5F, GX320 5F XT630 5AX/5F - Obróbka skomplikowanych elementów z 5 stron w jednym zamocowaniu - Obróbka w płynnych 5-osiach - Podwójny napęd w stole dla modelu XT630 - Maksymalna średnica stołu do D630mm - Możliwość liniałów w osiach X,Y,Z,A,C - Różne wrzeciona, nawet do obr/min - Dostępne sterowania: Fanuc, Siemens, Heidenhain Centra pionowe 3 i 4 osiowe do precyzyjnej obróbki XR760/XR Sztywna konstrukcja o stole krzyżowym - Maksymalny stół 1200x600mm - Stabilizacja temperaturowa - Różne wrzeciona, nawet do obr/min i 34 kw - Wrzeciona z podwójnym kontaktem Big-Plus - Stożki oprawek SK40/BT40/HSK63 - Dostępne sterowania: Siemens, Heidenhain Uniwersalne centra pionowe 3 i 4 osiowe do obróbki większych elementów GX1300/ GX1300/ Sztywna konstrukcja o stole krzyżowym - Maksymalny stół 1700x700mm - Duża dokładność pozycjonowania - Wrzeciono obr/min z momentem 282,5Nm - Stożki oprawek SK40/BT40/SK50/BT50 - Dostępne sterowania: Fanuc, Siemens, Heidenhain Firma HARDINGE & Bridgeport oferuje również inne obrabiarki: - centra poziome - centra pionowe z paletyzacją PARTNERSTWO W METALU str. 5

Automaty wzdłużne MAIER Niemieckie Automaty prętowe wzdłużne MAIER - do dugich i krótkich detali - to wynik wieloletniego doświadczenia oraz stałego rozwoju.

Od automatów prostych aż po super wydajne automaty do 15 osi i do czterech narzędzi jednocześnie w użyciu.

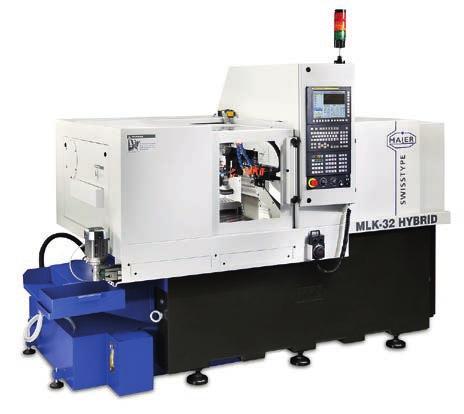

6 Automaty wzdłużne MAIER Niemieckie Automaty prętowe wzdłużne MAIER - do dugich i krótkich detali - to wynik wieloletniego doświadczenia oraz stałego rozwoju. Wysoko precyzyjne, szybkie i z gwarantowaną jakością. Do obróbki prętów do Ø55 mm oraz do obróbki detali krótkich mocowanych w uchwytach. Od automatów prostych aż po super wydajne automaty do 15 osi i do czterech narzędzi jednocześnie w użyciu. Seria MAIER Hybrid - 7 osi - do 23 narzędzi (z tego 13 napędzanych) - średnica pręta do Ø36 mm - wersja do długich i krótkich detali - wiercenie głębokich otworów - chłodzenie przez narzędzie do 140 bar - wrzeciono główne i przechwyt o jednakowej wysokiej mocy - solidna waga maszyny Seria MAIER C6-9 osi - wydajna obróbka dzięki systemowi 3 narzędzi pracujących jednocześnie - średnica obróbki z pręta do Ø36mm - nowoczesna konstrukcja 3 narzędzi pracujących jednocześnie - średnica obróbki z pręta do Ø36mm Przykładowa przestrzeń robocza automatu 7-osiowego str. 6 OBRABIARKI CNC I OPRZYRZĄDOWANIE

Automaty wzdłużne MAIER Seria ML PROLINE - od 4 16 osi - do 40 narzędzi w tym 32 narzędzia napędzane -

długich detali - bardzo duża waga maszyny Seria MAIER Linear - do obróbki małych średnic - do Ø7 mm

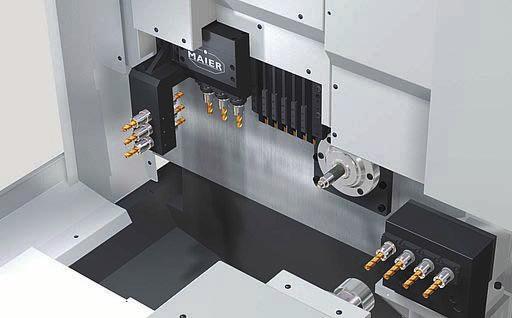

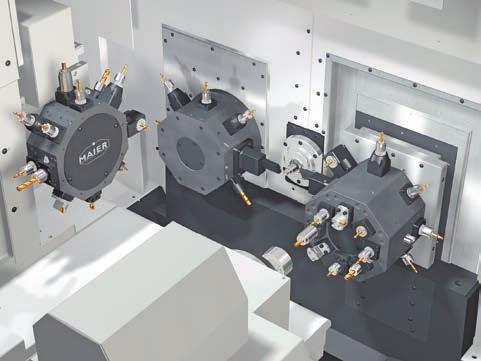

Od najprostszych do najbardziej rozbudowanych konstrukcyjnie automatów prętowych - przykład

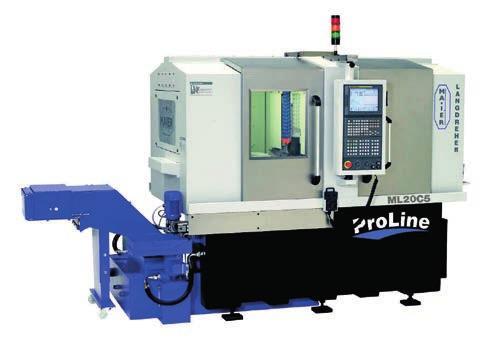

7 Automaty wzdłużne MAIER Seria ML PROLINE - od 4 16 osi - do 40 narzędzi w tym 32 narzędzia napędzane - 3 głowice narzędziowe - 4 narzędzia pracujące jednocześnie - do 52 wariantów konfiguracji w wersji do długich detali - bardzo duża waga maszyny Seria MAIER Linear - do obróbki małych średnic - do Ø7 mm lub Ø12 mm - z napędem liniowym - dynamika osi do 2G - szybkie posuwy do 40m/min! Od najprostszych do najbardziej rozbudowanych konstrukcyjnie automatów prętowych - przykład przestrzeni roboczej automatu 16-osiowego z 3 głowicami rewolwerowymi do obróbki skomplikowanych elementów PARTNERSTWO W METALU str. 7

Centra wieloosiowe oraz centra bramowe MATEC MATEC to niemiecki producent: -

Specjalizacja firmy to wydajna oraz precyzyjna obróbka frezarska oraz

od 600 do 1 330 mm Z: od 700 do 1 350 mm Do produkcji jednostkowej i seryjnej

obrotowym i konikiem. Różne rodzaje stożków: SK40/HSK63 A i SK50/ HSK100.

400 mm Z: od 800 do 1 300 mm Do obróbki 5-stronnej dużych detali w produkcji

wrzeciono ±105, obróbka naprzemienna w dwóch przestrzeniach roboczych ze stołami

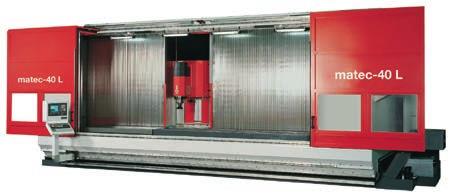

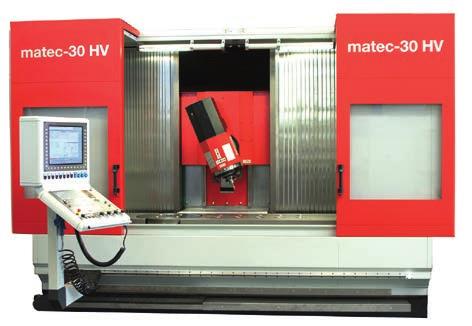

8 Centra wieloosiowe oraz centra bramowe MATEC MATEC to niemiecki producent: - wieloosiowych centr frezarskich z przejezdną kolumną - centr bramowych Specjalizacja firmy to wydajna oraz precyzyjna obróbka frezarska oraz frezarsko-tokarska Seria matec-l z przesuwną kolumną X: od do mm Y: od 600 do mm Z: od 700 do mm Do produkcji jednostkowej i seryjnej długich detali Możliwości: obróbka w dwóch przestrzeniach na przemian, ze stołem obrotowym i konikiem. Różne rodzaje stożków: SK40/HSK63 A i SK50/ HSK100. Seria matec-hv z uchylną gowicą frezarską X: od 1300 do mm Y: od 600 do mm Z: od 800 do mm Do obróbki 5-stronnej dużych detali w produkcji jednostkowej i seryjnej Możliwości pracy w układzie poziomym i pionowym uchylne wrzeciono ±105, obróbka naprzemienna w dwóch przestrzeniach roboczych ze stołami obrotowymi, różnorodność rozwiązań. Różne rodzaje stożków: SK40/HSK63 A i SK50/HSK100. str. 8 OBRABIARKI CNC I OPRZYRZĄDOWANIE

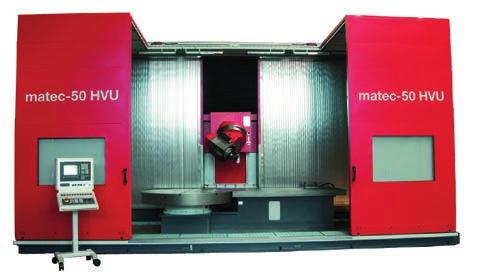

Centra wieloosiowe oraz centra bramowe MATEC Seria matec-hvu z 2-osiową

od 1 100 do 1 800 mm Do obróbki jednostkowej i seryjnej długich detali

5 stron Różne rodzaje stożków: matec-30hvu z SK40/ HSK63 A, matec-40hvu i

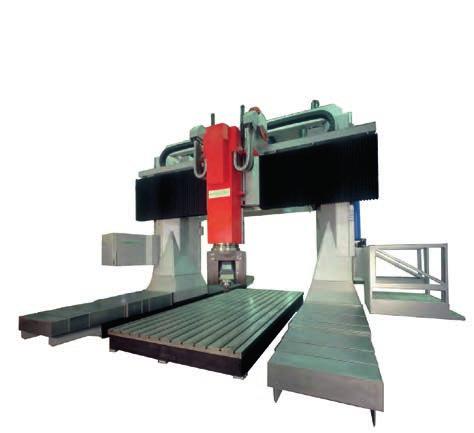

Moc i moment obrotowy do 68kW i 530 Nm Seria matec-p maszyny bramowe Maszyny

mm 2-osiowa głowica frezarska CNC do 5-osiowej obróbki symultanicznej.

Przykładowe wyposażenie dodatkowe: Napędy liniowe oś X i Y Wrzeciono do 42

9 Centra wieloosiowe oraz centra bramowe MATEC Seria matec-hvu z 2-osiową głowicą frezarską ±180 0 X: od do mm Y: od do mm Z: od do mm Do obróbki jednostkowej i seryjnej długich detali Możliwości: obróbka długich detali z 4 a przy zastosowaniu stołu obrotowego z 5 stron Różne rodzaje stożków: matec-30hvu z SK40/ HSK63 A, matec-40hvu i matec-50hvu SK50/ HSK100. Moc i moment obrotowy do 68kW i 530 Nm Seria matec-p maszyny bramowe Maszyny portalowe X: od do mm Y: od do mm Z: od 800 do mm 2-osiowa głowica frezarska CNC do 5-osiowej obróbki symultanicznej. Oś C (oś obrotowa) ± 200 Oś B (oś uchylna) ± 120 Duża oś Z do 1800 mm Przykładowe wyposażenie dodatkowe: Napędy liniowe oś X i Y Wrzeciono do /min Moc wrzeciona do 60 kw Powiększenie magazynu narzędzi do 200 pozycji Stacje narzędzi pick-up Wymienne głowice frezarskie PARTNERSTWO W METALU str. 9

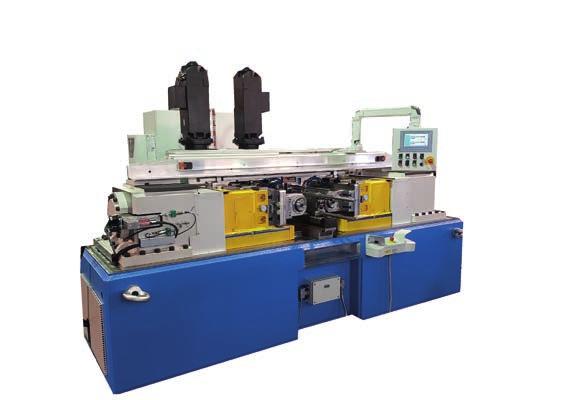

Walcarki do gwintów UPW Walcarki UPW to znana od dziesięcioleci marka.

Walcowanie z siłą od 12 do 120 ton w oparciu o sterowanie CNC oraz automatyzację procesu produkcji.

10 Walcarki do gwintów UPW Walcarki UPW to znana od dziesięcioleci marka. Maszyny do walcowania na zimno gwintów oraz wielowypustów, z przeznaczeniem od budownictwa aż po produkty najwyższej klasy dla lotnictwa. Walcowanie z siłą od 12 do 120 ton w oparciu o sterowanie CNC oraz automatyzację procesu produkcji. Przeciągarki i dłutownice FRÖMAG Frömag konstruuje i produkuje elektromechaniczne przeciągarki i dłutownice do profili wewnętrznych, doskonałe maszyny dla wymagających. ze sterowaniem CNC dla szerokości rowków 2-32 mm długość rowków do 600 mm z automatyczną podzielnicą do obróbki ewolwentów Elektromechaniczne przeciągarki Specjalizacja firmy to przeciągarki do N (30t) Długość skoku przeciągacza do mm Elektromechaniczne dłutownice Dostępny zakres szerokości rowków: od 2 do 250 mm. Zakres długości rowków: do mm typoszereg z siłą przeciągania w zakresie N N (10-20t) i długością skoku w zakresie mm str. 10 OBRABIARKI CNC I OPRZYRZĄDOWANIE

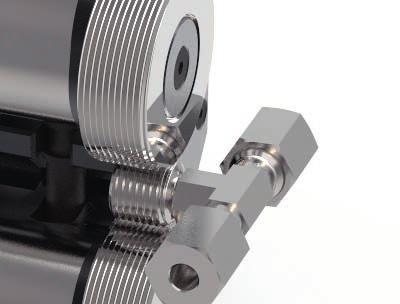

11 Głowice do gwintów WAGNER Głowice do gwintów niemieckiej firmy WAGNER: głowice walcujce osiowe, głowice walcujące boczne, głowice nacinające gwinty, głowice szybko skrawające. Zalety: bardzo wysoka jakość powierzchni nośnej gwintu, duży zakres gwintowania od 2,5 do 52 mm gwint metryczny, automatyczne otwieranie umożliwia bezdotykowy i szybki powrót. Gwint: cylindryczny i stożkowy z wolnym wyjściem gwintu, dla gwintów z dużymi obciążeniami. Wydajność: bardzo krótki czas cyklu Narzędzia do radełkowania INTEGI Narzędzia do dłutowania INTEGI to wiodący producent narzędzi radełkujących formujących i nacinających oraz głowic i narzędzi do dłutowania. Narzędzia do radełkowania Oprawy stałe i napędzane, głowice frezarskie PARTNERSTWO W METALU str. 11
