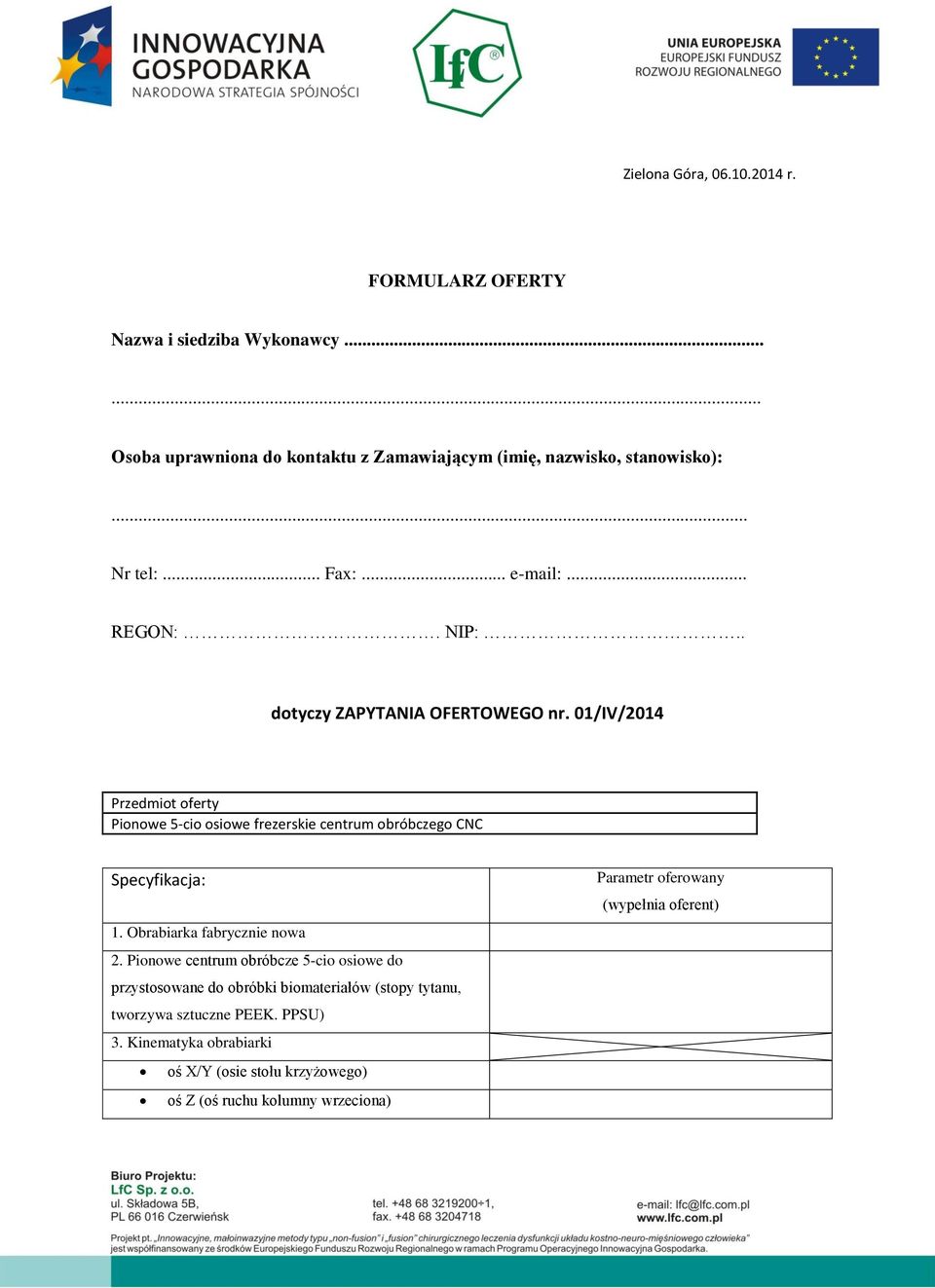

1 Zielona Góra, r. FORMULARZ OFERTY Nazwa i siedziba Wykonawcy Osoba uprawniona do kontaktu z Zamawiającym (imię, nazwisko, stanowisko):... Nr tel:... Fax: REGON:. NIP:.. dotyczy ZAPYTANIA OFERTOWEGO nr. 01/IV/2014 Przedmiot oferty Pionowe 5-cio osiowe frezerskie centrum obróbczego CNC Specyfikacja: 1. Obrabiarka fabrycznie nowa 2. Pionowe centrum obróbcze 5-cio osiowe do przystosowane do obróbki biomateriałów (stopy tytanu, tworzywa sztuczne PEEK. PPSU) 3. Kinematyka obrabiarki oś X/Y (osie stołu krzyżowego) oś Z (oś ruchu kolumny wrzeciona) Parametr oferowany (wypełnia oferent)

01/IV/2014 Przedmiot oferty Pionowe 5-cio osiowe frezerskie centrum obróbczego CNC Specyfikacja: 1. Obrabiarka fabrycznie nowa 2.

2 oś B/C (osie stołu uchylno-obrotowego montowanego na stole krzyżowym) 4.Wyposażenie standardowe obrabiarki zawiera: wykonanie elektryczne 400V / 50Hz chłodzenie wrzeciona prowadnice liniowe w osiach X/Y/Z osłony teleskopowa w osiach X/Y/Z pełna zabudowa przestrzeni obróbczej z drzwiami kompletna instalacja układu chłodzenia narzędzi obróbczych instalacja przedmuchu wrzeciona automatyczne centralne smarowanie lampy oświetleniowe lampy sygnalizacyjne podkładki poziomujące obrabiarkę Pełna dokumentacja DTR obrabiarki w języku polskim deklaracja zgodności producenta CE 5. Umiejscowienie stołu uchylno-obrotowego wg. poniższego schematu: Rys. 1 Schemat umiejscowienia stołu obrotowo-uchylnego na stole krzyżowym 6. Przestrzeń obróbcza stołu oś X 900 oś Y 500

przestrzeni obróbczej z drzwiami kompletna instalacja układu chłodzenia narzędzi obróbczych instalacja przedmuchu wrzeciona automatyczne centralne smarowanie lampy oświetleniowe lampy

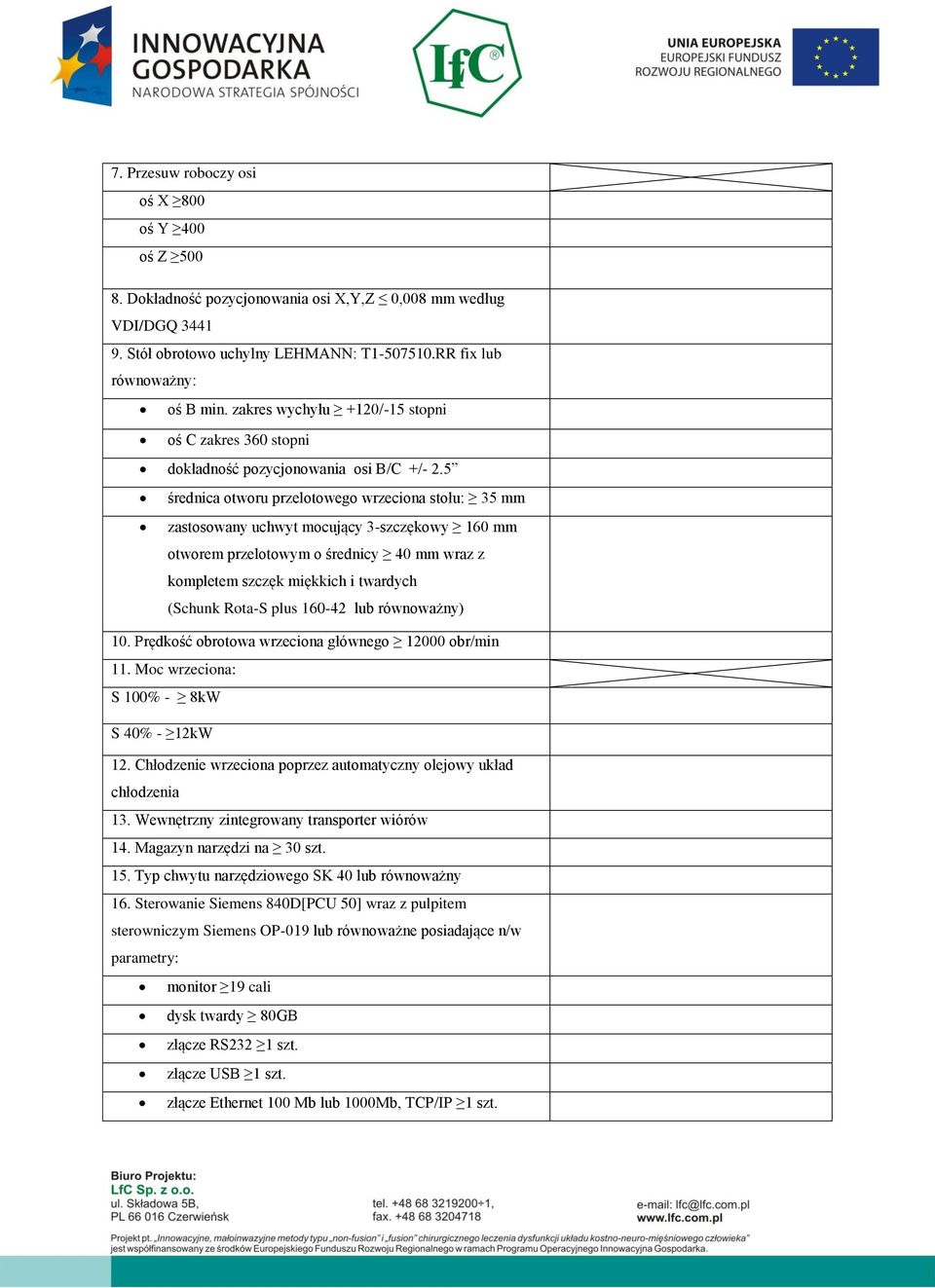

3 7. Przesuw roboczy osi oś X 800 oś Y 400 oś Z Dokładność pozycjonowania osi X,Y,Z 0,008 mm według VDI/DGQ Stół obrotowo uchylny LEHMANN: T RR fix lub równoważny: oś B min. zakres wychyłu +120/-15 stopni oś C zakres 360 stopni dokładność pozycjonowania osi B/C +/- 2.5 średnica otworu przelotowego wrzeciona stołu: 35 mm zastosowany uchwyt mocujący 3-szczękowy 160 mm otworem przelotowym o średnicy 40 mm wraz z kompletem szczęk miękkich i twardych (Schunk Rota-S plus lub równoważny) 10. Prędkość obrotowa wrzeciona głównego obr/min 11. Moc wrzeciona: S 100% - 8kW S 40% - 12kW 12. Chłodzenie wrzeciona poprzez automatyczny olejowy układ chłodzenia 13. Wewnętrzny zintegrowany transporter wiórów 14. Magazyn narzędzi na 30 szt. 15. Typ chwytu narzędziowego SK 40 lub równoważny 16. Sterowanie Siemens 840D[PCU 50] wraz z pulpitem sterowniczym Siemens OP-019 lub równoważne posiadające n/w parametry: monitor 19 cali dysk twardy 80GB złącze RS232 1 szt. złącze USB 1 szt. złącze Ethernet 100 Mb lub 1000Mb, TCP/IP 1 szt.

5 średnica otworu przelotowego wrzeciona stołu: 35 mm zastosowany uchwyt mocujący 3-szczękowy 160 mm otworem przelotowym o średnicy 40 mm wraz z kompletem szczęk miękkich i twardych (Schunk Rota-S

4 ręczny panel sterowania = 1 szt. symulacja programu obróbczego NC w 3D 17. Liniały pomiarowe we wszystkich osiach liniowych 3szt. + osie obrotowe 2szt. 18. Bezprzewodowe sondy pomiarowe -dotykowa do pomiaru elementu obrabianego oraz do pomiaru długości i średnicy narzędzia wraz z oprogramowaniem sterującym pracą sond pomiarowych: a) sonda tensometryczna OMP400 wraz z oprzyrządowaniem lub równoważny b) Sondę OTS pomiar narzędzia (bezprzewodowa) lub równoważny 19. Pistolet spłukujący chłodziwem 20. System dystrybucji powietrza niezależny przedmuch detalu obrabianego wyzwalany funkcjami M system możliwa osuszanie i schładzanie powietrza otoczenia (osuszacz chłodniczy sprężonego powietrza KEASER TA5 lub równoważny) 21.Czas reakcji i naprawa gwarancyjna Szybkość reakcji serwisu 8 godz. Naprawa gwarancyjna w zakresie stwierdzonych wad lub wymiana wadliwych elementów zostanie przeprowadzona niezwłocznie, nie później niż w ciągu 48 godzin. W przypadku konieczności zamówienia przez Sprzedającego materiałów niezbędnych do przeprowadzenia naprawy gwarancyjnej termin, o którym mowa powyżej, może ulec przedłużeniu do 7 dni. 22. Waga maszyny 6000 kg 23. Wymiary zewnętrzne maszyny w stanie transportowym (ze względu na dostępną ilość miejsca do instalacji maszyny oraz wielkość drzwi wjazdowych na halę, gdzie ma być zainstalowana maszyna) wysokość 2,4 m, szerokość 2,7m 24. Rozładunek wraz z umiejscowieniem na hali produkcyjnej

OMP400 wraz z oprzyrządowaniem lub równoważny b) Sondę OTS pomiar narzędzia (bezprzewodowa) lub równoważny 19. Pistolet spłukujący chłodziwem 20.

5 zamawiającego realizowany przez dostawcę obrabiarki. 25. Pełna gwarancja dostawcy na obrabiarkę 36 miesięcy 26. Postprocesor do oprogramowania CAM (SolidCam 2014)- obróbka symultaniczna 5-cio osiowa Termin realizacji zamówienia: Termin ważności oferty: Sposób płatności: Warunki dostawy DDP - uzgodnione miejsce w budynku kupującego Cena łączna Oferent oświadcza, że posiada wiedzę i doświadczenie do wykonania zamówienia; Oferent oświadcza, że dysponuje odpowiednim potencjałem technicznym oraz osobami zdolnymi do wykonania zamówienia; Oferent oświadcza, że znajduje się w sytuacji ekonomicznej i finansowej zapewniającej wykonanie zamówienia. Podpis z pieczątką imienną lub podpis czytelny osoby uprawnionej do reprezentowania Wykonawcy

uzgodnione miejsce w budynku kupującego Cena łączna Oferent oświadcza, że posiada wiedzę i doświadczenie do wykonania zamówienia; Oferent oświadcza, że dysponuje odpowiednim
