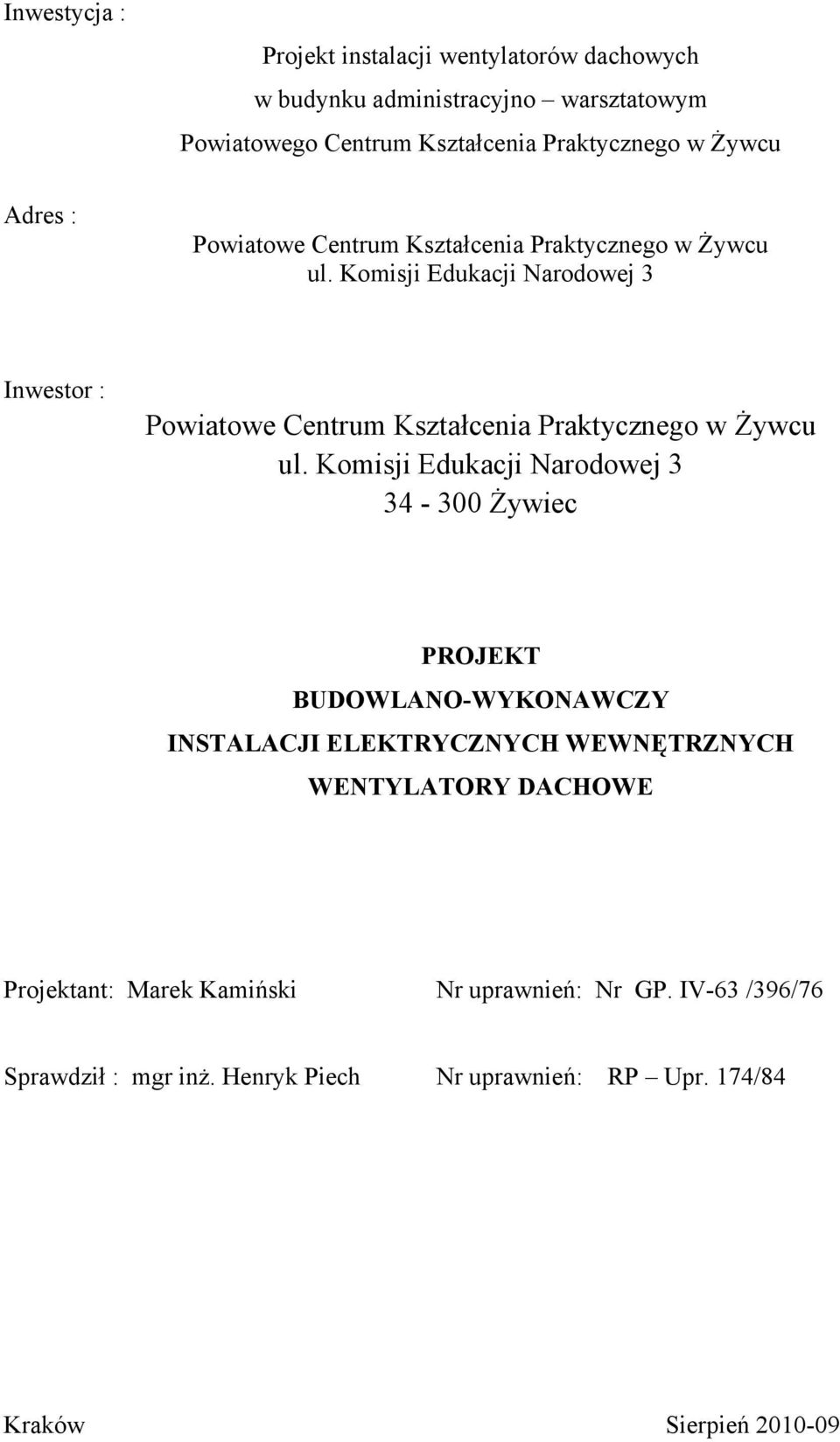

1 Inwestycja : Projekt instalacji wentylatorów dachowych w budynku administracyjno warsztatowym Powiatowego Centrum Kształcenia Praktycznego w śywcu Adres : Powiatowe Centrum Kształcenia Praktycznego w śywcu ul. Komisji Edukacji Narodowej 3 Inwestor : Powiatowe Centrum Kształcenia Praktycznego w śywcu ul. Komisji Edukacji Narodowej śywiec PROJEKT BUDOWLANO-WYKONAWCZY INSTALACJI ELEKTRYCZNYCH WEWNĘTRZNYCH WENTYLATORY DACHOWE Projektant: Marek Kamiński Nr uprawnień: Nr GP. IV-63 /396/76 Sprawdził : mgr inŝ. Henryk Piech Nr uprawnień: RP Upr. 174/84 Kraków Sierpień

2 1 ZAWARTOŚĆ OPRACOWANIA I. Opis techniczny 1.1. Przedmiot opracowania 1.2. Wykaz danych wyjściowych do wykonania dokumentacji 1.3. Zakres opracowania 1.4 Zasilanie wentylatorów 1.5 Opis montaŝu instalacji 1.6 Uwagi końcowe 1.7 Zestawienie wentylatorów II.Część rysunkowa 1. Schemat zasadniczy E Plan instalacji wentylatorów E-401 III. Załączniki Uprawnienia projektowe wydane przez Urząd Miasta Krakowa Zaświadczenie o członkostwie w Małopolskiej Okręgowej Izbie inŝynierów Budownictwa. Oświadczenie projektanta

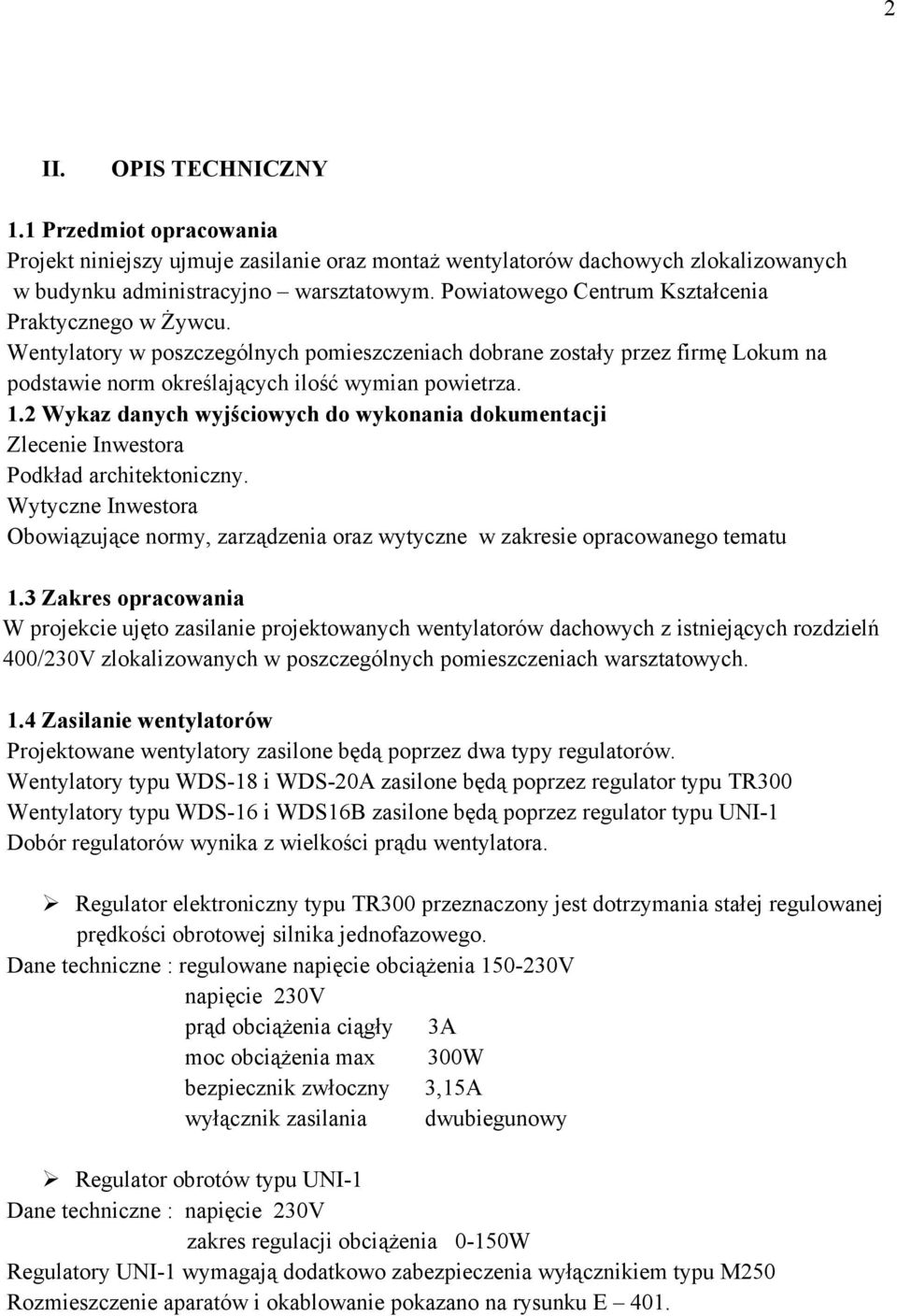

3 2 II. OPIS TECHNICZNY 1.1 Przedmiot opracowania Projekt niniejszy ujmuje zasilanie oraz montaŝ wentylatorów dachowych zlokalizowanych w budynku administracyjno warsztatowym. Powiatowego Centrum Kształcenia Praktycznego w śywcu. Wentylatory w poszczególnych pomieszczeniach dobrane zostały przez firmę Lokum na podstawie norm określających ilość wymian powietrza. 1.2 Wykaz danych wyjściowych do wykonania dokumentacji Zlecenie Inwestora Podkład architektoniczny. Wytyczne Inwestora Obowiązujące normy, zarządzenia oraz wytyczne w zakresie opracowanego tematu 1.3 Zakres opracowania W projekcie ujęto zasilanie projektowanych wentylatorów dachowych z istniejących rozdzielń 400/230V zlokalizowanych w poszczególnych pomieszczeniach warsztatowych. 1.4 Zasilanie wentylatorów Projektowane wentylatory zasilone będą poprzez dwa typy regulatorów. Wentylatory typu WDS-18 i WDS-20A zasilone będą poprzez regulator typu TR300 Wentylatory typu WDS-16 i WDS16B zasilone będą poprzez regulator typu UNI-1 Dobór regulatorów wynika z wielkości prądu wentylatora. Regulator elektroniczny typu TR300 przeznaczony jest dotrzymania stałej regulowanej prędkości obrotowej silnika jednofazowego. Dane techniczne : regulowane napięcie obciąŝenia V napięcie 230V prąd obciąŝenia ciągły 3A moc obciąŝenia max 300W bezpiecznik zwłoczny 3,15A wyłącznik zasilania dwubiegunowy Regulator obrotów typu UNI-1 Dane techniczne : napięcie 230V zakres regulacji obciąŝenia 0-150W Regulatory UNI-1 wymagają dodatkowo zabezpieczenia wyłącznikiem typu M250 Rozmieszczenie aparatów i okablowanie pokazano na rysunku E 401.

4 3 1.5 Opis montaŝu instalacji - zasilanie zgodnie ze schematem zasadniczym - przewody: YDY3,25 mm 2, Cu 750V Obwody elektryczne naleŝy wykonać przewodami typu YDYŜo3x1,5mm2 w listwach naściennych. 1.6 Instalacja ochrony od poraŝeń i połączeń wyrównawczych Jako system dodatkowej ochrony przed poraŝeniem prądem elektrycznym projektuje się szybkie wyłączanie zasilania w układzie sieciowym TN-S. 1.7.Uwagi końcowe Całość instalacji elektrycznej wykonać zgodnie z obowiązującymi przepisami i warunkami wykonania i odbioru robót budowlano-montaŝowych. Koniec.

5 4 L.p. Pomieszczenie Powierzchnia 1.7 ZESTAWIENIE WENTYLATORÓW Nr wen. Wentylator Moc kw Prąd A regulator TR-300 regulator UNI-1 Wyłącznik typu M 250 Zabezpieczenie Obudowa [m 2 ] 1 Stołówka 57,02 1 WDS-18 0,155 0,7 TR Pracownia elektr. 53,50 2 WDS-18 0,155 0,7 TR Pracownia elektr. 52,12 3 WDS-16A 0,058 0,26 - UNI-1 ( 0,25-0,4 )A-M2500,4 S6 4 Pracownia elektr. 35,70 4 WDS-16A 0,058 0,26 - UNI-1 ( 0,25-0,4 )A-M2500,4-5 Pracownia elektryki samochodowej 90,80 5 WDS-16A 0,058 0,26 - UNI-1 ( 0,25-0,4 )A-M2500,4 S4 6 Pracownia silników samochodowych 116,00 6 WDS-18 0,155 0,7 TR " - 7 WDS-18 0,155 0,7 TR Pracownia samochodowa 55,10 8 WDS-20A 0,115 0,52 TR S301 16B S2 9 Pomieszczenie 17,50 9 WDS-18 0,155 0,7 TR S301 16B S2 10 Pracownia samochodowa 149,90 10 WDS-20A 0,115 0,52 TR S301 16B S2 11 Frezarnia 104,40 11 WDS-18 0,155 0,7 TR Tokarnia 169,70 12 WDS-20A 0,115 0,52 TR " - 13 WDS-20A 0,115 0,52 TR Pracownia samochodowa 150,70 14 WDS-20A 0,115 0,52 TR S301 16B S4 15 " - 15 WDS-20A 0,115 0,52 TR-300 S301 16B - 16 Szatnia 17,50 16 WDS-20A 0,115 0,52 TR S301 16B S2 17 Kuźnia 73,70 17 WDS-20A 0,115 0,52 TR Spawarnia 54,80 18 WDS-18 0,155 0,7 TR Pomiary i rysynek techniczny 36,95 19 WDS-16A 0,058 0,26 - UNI-1 ( 0,25-0,4 )A-M2500,4 S4 20 Obróbka ręczna 50,60 20 WDS-16A 0,058 0,26 - UNI-1 ( 0,25-0,4 )A-M2500,4 S4 21 Obróbka ręczna 72,50 21 WDS-16B 0,085 0,38 - UNI-1 ( 0,25-0,4 )A-M2500,4 S6 22 Magazyn materiałów stałych 53,30 22 WDS-16A 0,058 0,26 - UNI-1 ( 0,25-0,4 )A-M2500,4-23 Narzędziownia 34,90 23 WDS-16A 0,058 0,26 - UNI-1 ( 0,25-0,4 )A-M2500,4 S4 24 Obróbka ręczna 56,70 24 WDS-16A 0,058 0,26 - UNI-1 ( 0,25-0,4 )A-M2500,4 S4 25 Szlifiernia 76,20 25 WDS-16A 0,058 0,26 - UNI-1 ( 0,25-0,4 )A-M2500,4 S4 26 Pracownia elektryczna 75,05 26 WDS-16A 0,058 0,26 - UNI-1 ( 0,25-0,4 )A-M2500,4 S4 27 Tokarki, frezarki ster. numerycznie 148,90 27 WDS-20A 0,155 0,7 TR S301 16B S2
