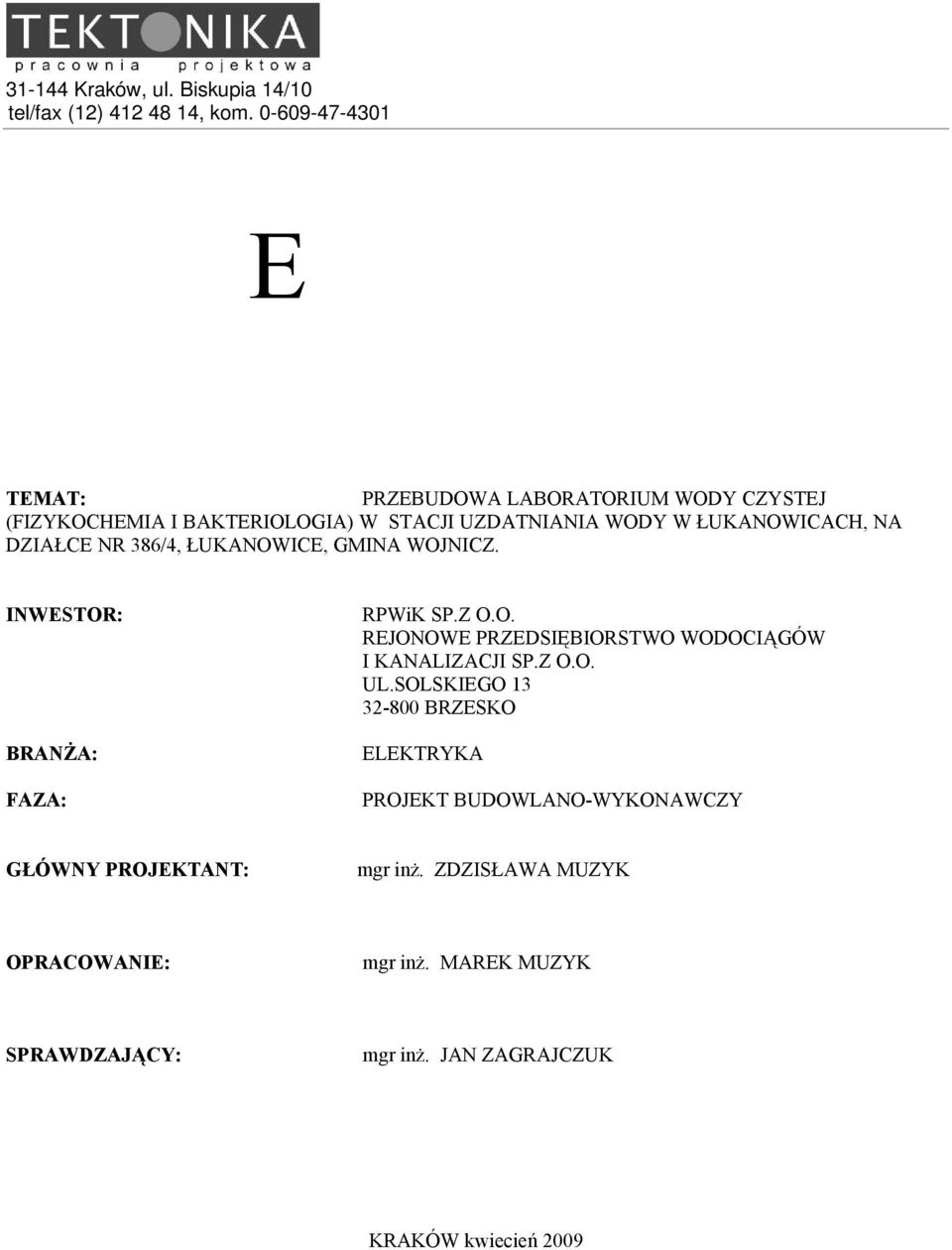

1 Kraków, ul. Biskupia 14/10 tel/fax (12) , kom E TEMAT: PRZEBUDOWA LABORATORIUM WODY CZYSTEJ (FIZYKOCHEMIA I BAKTERIOLOGIA) W STACJI UZDATNIANIA WODY W ŁUKANOWICACH, NA DZIAŁCE NR 386/4, ŁUKANOWICE, GMINA WOJNICZ. INWESTOR: BRANŻA: FAZA: RPWiK SP.Z O.O. REJONOWE PRZEDSIĘBIORSTWO WODOCIĄGÉW I KANALIZACJI SP.Z O.O. UL.SOLSKIEGO BRZESKO ELEKTRYKA PROJEKT BUDOWLANO-WYKONAWCZY GŁÇWNY PROJEKTANT: mgr inż. ZDZISŁAWA MUZYK OPRACOWANIE: mgr inż. MAREK MUZYK SPRAWDZAJĄCY: mgr inż. JAN ZAGRAJCZUK KRAKÉW kwiecień 2009

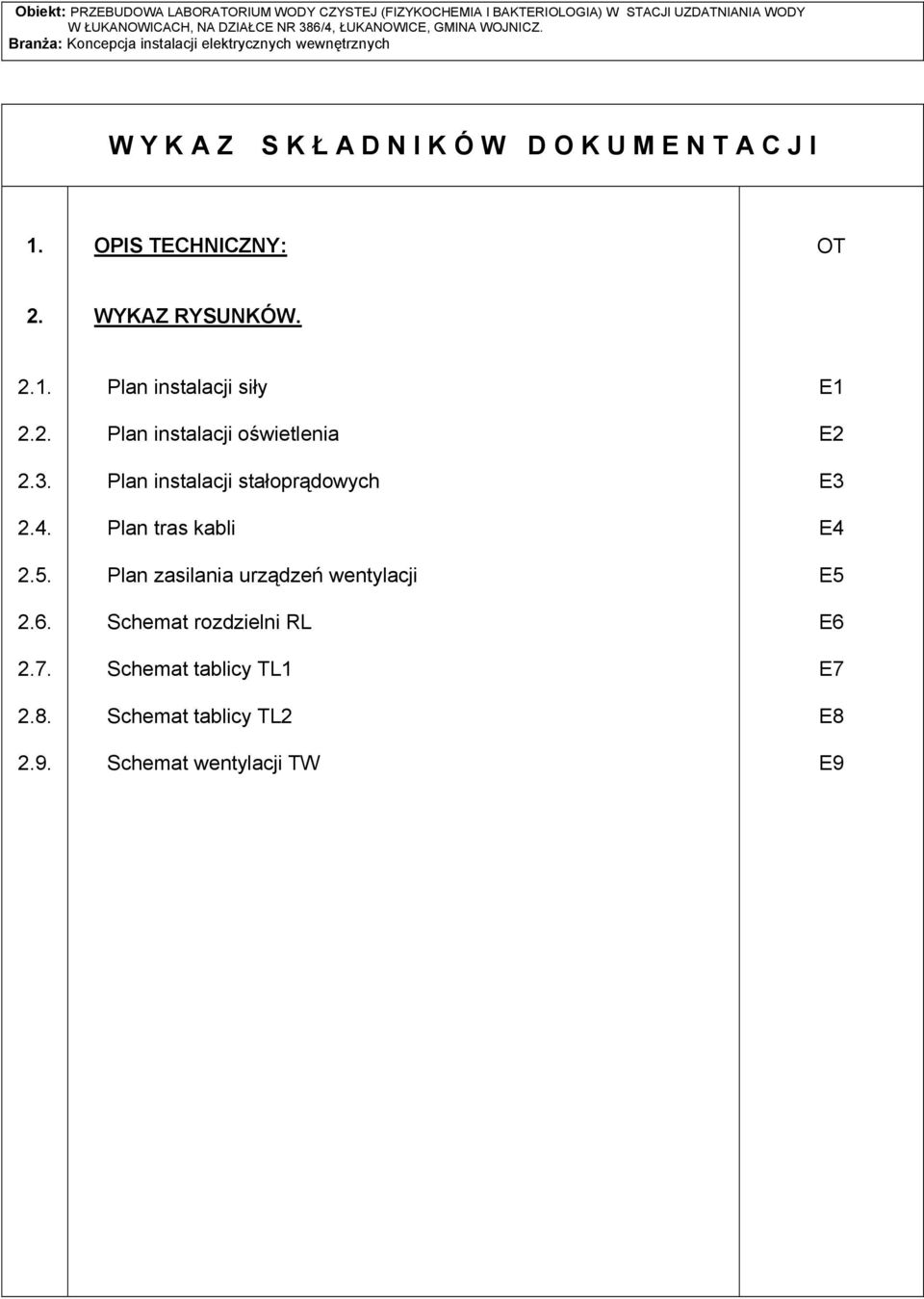

2 W Y K A Z S K Ł A D N I K Ç W D O K U M E N T A C J I 1. OPIS TECHNICZNY: OT 2. WYKAZ RYSUNKÇW Plan instalacji siły Plan instalacji oświetlenia Plan instalacji stałoprądowych Plan tras kabli Plan zasilania urządzeń wentylacji Schemat rozdzielni RL Schemat tablicy TL1 Schemat tablicy TL2 Schemat wentylacji TW E1 E2 E3 E4 E5 E6 E7 E8 E9

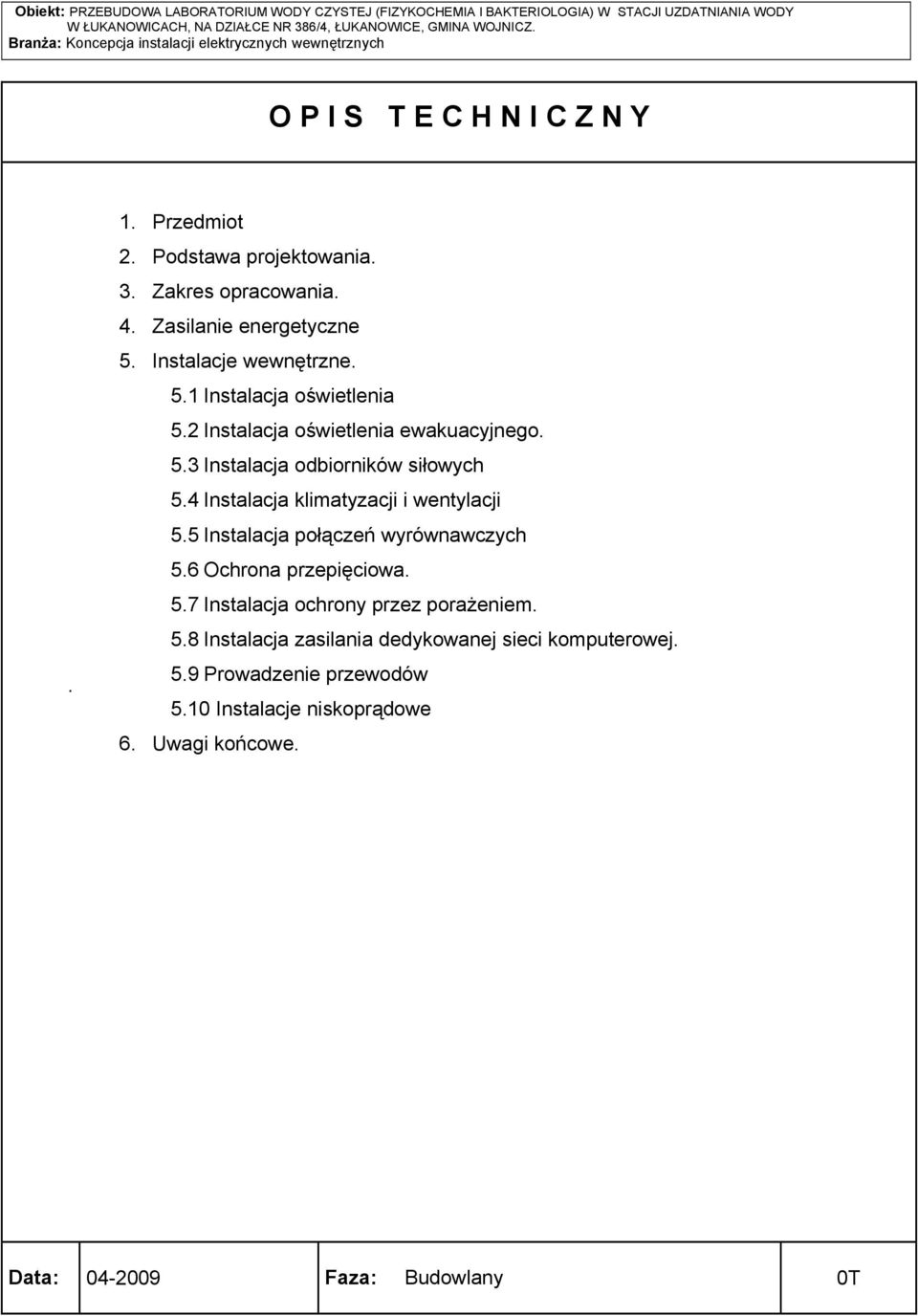

3 O P I S T E C H N I C Z N Y. 1. Przedmiot 2. Podstawa projektowania. 3. Zakres opracowania. 4. Zasilanie energetyczne 5. Instalacje wewnętrzne. 5.1 Instalacja oświetlenia 5.2 Instalacja oświetlenia ewakuacyjnego. 5.3 Instalacja odbiorniküw siłowych 5.4 Instalacja klimatyzacji i wentylacji 5.5 Instalacja połączeń wyrüwnawczych 5.6 Ochrona przepięciowa. 5.7 Instalacja ochrony przez porażeniem. 5.8 Instalacja zasilania dedykowanej sieci komputerowej. 5.9 Prowadzenie przewodüw 5.10 Instalacje niskoprądowe 6. Uwagi końcowe. Data: Faza: Budowlany 0T

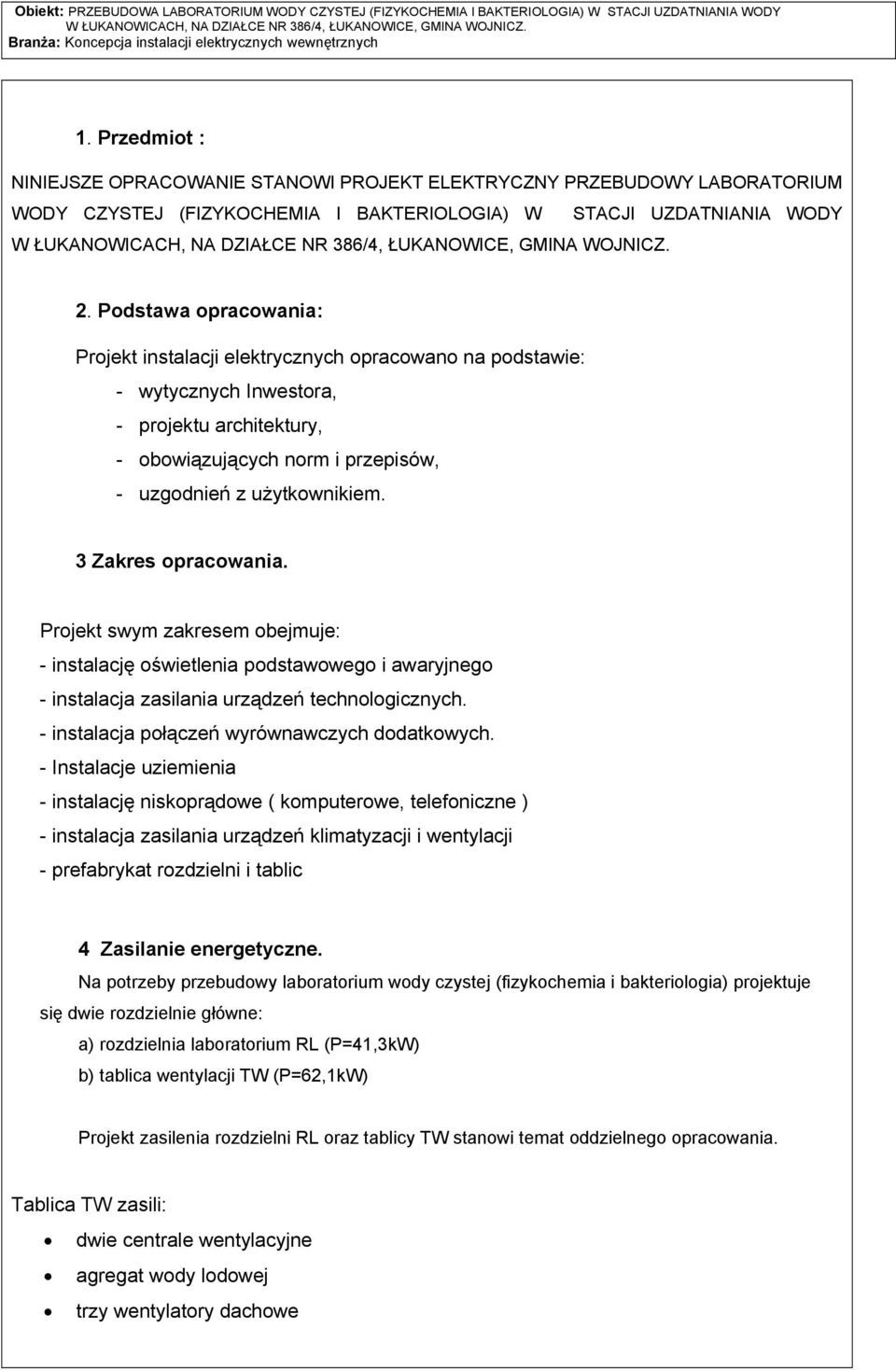

4 1. Przedmiot : NINIEJSZE OPRACOWANIE STANOWI PROJEKT ELEKTRYCZNY PRZEBUDOWY LABORATORIUM WODY CZYSTEJ (FIZYKOCHEMIA I BAKTERIOLOGIA) W STACJI UZDATNIANIA WODY 2. Podstawa opracowania: Projekt instalacji elektrycznych opracowano na podstawie: - wytycznych Inwestora, - projektu architektury, - obowiązujących norm i przepisüw, - uzgodnień z użytkownikiem. 3 Zakres opracowania. Projekt swym zakresem obejmuje: - instalację oświetlenia podstawowego i awaryjnego - instalacja zasilania urządzeń technologicznych. - instalacja połączeń wyrüwnawczych dodatkowych. - Instalacje uziemienia - instalację niskoprądowe ( komputerowe, telefoniczne ) - instalacja zasilania urządzeń klimatyzacji i wentylacji - prefabrykat rozdzielni i tablic 4 Zasilanie energetyczne. Na potrzeby przebudowy laboratorium wody czystej (fizykochemia i bakteriologia) projektuje się dwie rozdzielnie głüwne: a) rozdzielnia laboratorium RL (P=41,3kW) b) tablica wentylacji TW (P=62,1kW) Projekt zasilenia rozdzielni RL oraz tablicy TW stanowi temat oddzielnego opracowania. Tablica TW zasili: dwie centrale wentylacyjne agregat wody lodowej trzy wentylatory dachowe

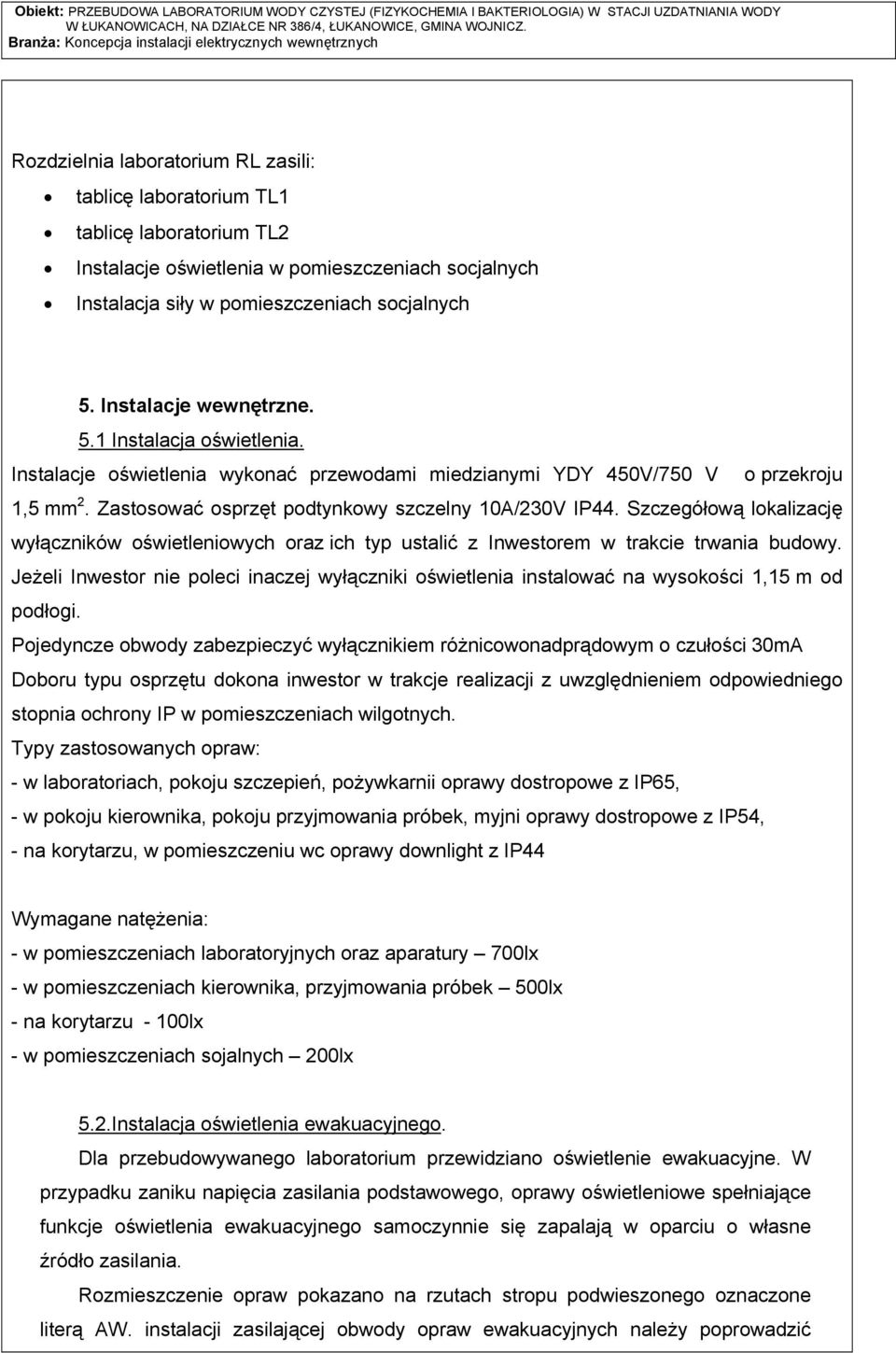

5 Rozdzielnia laboratorium RL zasili: tablicę laboratorium TL1 tablicę laboratorium TL2 Instalacje oświetlenia w pomieszczeniach socjalnych Instalacja siły w pomieszczeniach socjalnych 5. Instalacje wewnętrzne. 5.1 Instalacja oświetlenia. Instalacje oświetlenia wykonać przewodami miedzianymi YDY 450V/750 V o przekroju 1,5 mm 2. Zastosować osprzęt podtynkowy szczelny 10A/230V IP44. SzczegÜłową lokalizację wyłączniküw oświetleniowych oraz ich typ ustalić z Inwestorem w trakcie trwania budowy. Jeżeli Inwestor nie poleci inaczej wyłączniki oświetlenia instalować na wysokości 1,15 m od podłogi. Pojedyncze obwody zabezpieczyć wyłącznikiem rüżnicowonadprądowym o czułości 30mA Doboru typu osprzętu dokona inwestor w trakcje realizacji z uwzględnieniem odpowiedniego stopnia ochrony IP w pomieszczeniach wilgotnych. Typy zastosowanych opraw: - w laboratoriach, pokoju szczepień, pożywkarnii oprawy dostropowe z IP65, - w pokoju kierownika, pokoju przyjmowania prübek, myjni oprawy dostropowe z IP54, - na korytarzu, w pomieszczeniu wc oprawy downlight z IP44 Wymagane natężenia: - w pomieszczeniach laboratoryjnych oraz aparatury 700lx - w pomieszczeniach kierownika, przyjmowania prübek 500lx - na korytarzu - 100lx - w pomieszczeniach sojalnych 200lx 5.2.Instalacja oświetlenia ewakuacyjnego. Dla przebudowywanego laboratorium przewidziano oświetlenie ewakuacyjne. W przypadku zaniku napięcia zasilania podstawowego, oprawy oświetleniowe spełniające funkcje oświetlenia ewakuacyjnego samoczynnie się zapalają w oparciu o własne źrüdło zasilania. Rozmieszczenie opraw pokazano na rzutach stropu podwieszonego oznaczone literą AW. instalacji zasilającej obwody opraw ewakuacyjnych należy poprowadzić

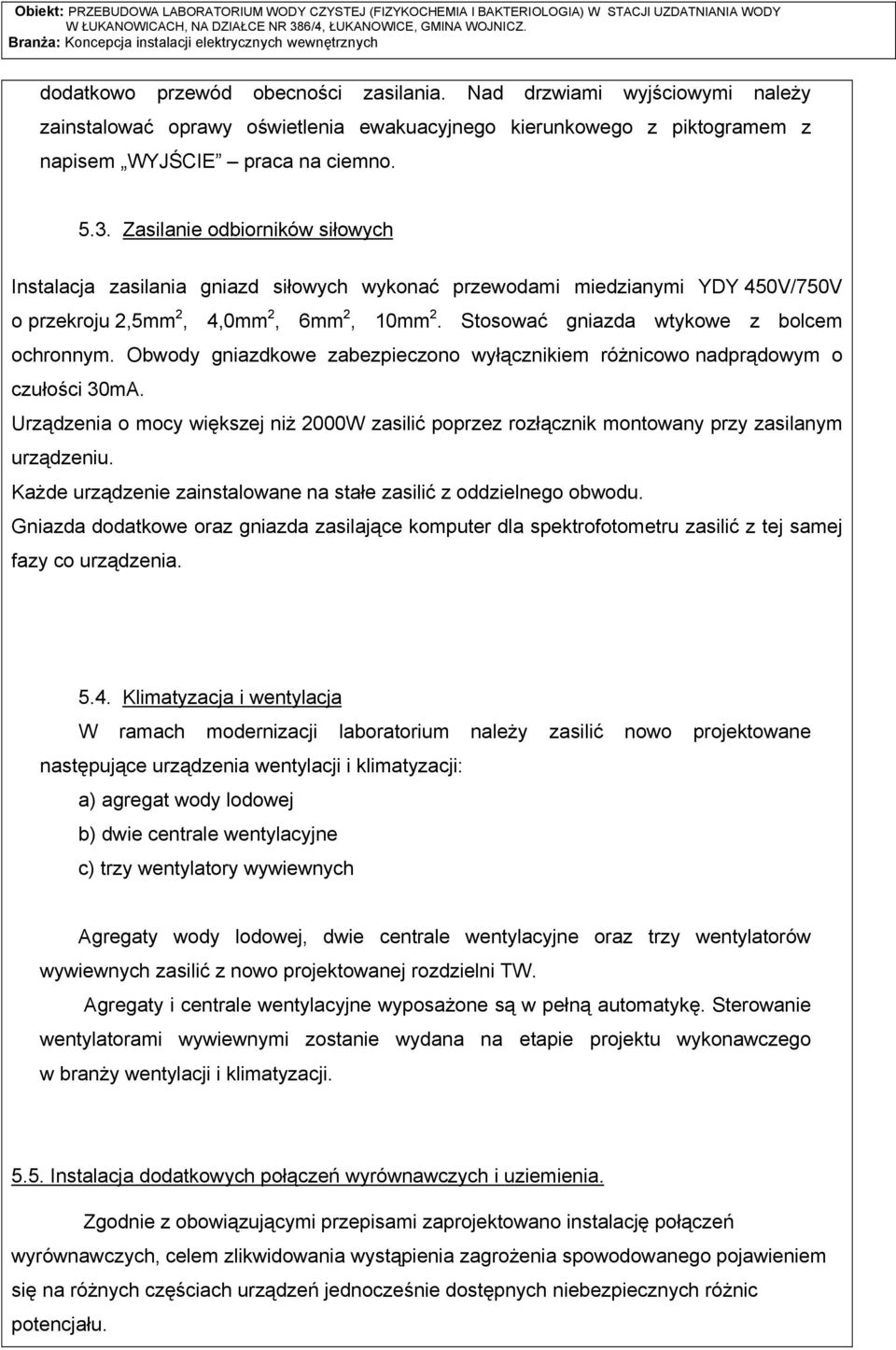

6 dodatkowo przewüd obecności zasilania. Nad drzwiami wyjściowymi należy zainstalować oprawy oświetlenia ewakuacyjnego kierunkowego z piktogramem z napisem WYJŚCIE praca na ciemno Zasilanie odbiorniküw siłowych Instalacja zasilania gniazd siłowych wykonać przewodami miedzianymi YDY 450V/750V o przekroju 2,5mm 2, 4,0mm 2, 6mm 2, 10mm 2. Stosować gniazda wtykowe z bolcem ochronnym. Obwody gniazdkowe zabezpieczono wyłącznikiem rüżnicowo nadprądowym o czułości 30mA. Urządzenia o mocy większej niż 2000W zasilić poprzez rozłącznik montowany przy zasilanym urządzeniu. Każde urządzenie zainstalowane na stałe zasilić z oddzielnego obwodu. Gniazda dodatkowe oraz gniazda zasilające komputer dla spektrofotometru zasilić z tej samej fazy co urządzenia Klimatyzacja i wentylacja W ramach modernizacji laboratorium następujące urządzenia wentylacji i klimatyzacji: a) agregat wody lodowej b) dwie centrale wentylacyjne c) trzy wentylatory wywiewnych należy zasilić nowo projektowane Agregaty wody lodowej, dwie centrale wentylacyjne oraz trzy wentylatorüw wywiewnych zasilić z nowo projektowanej rozdzielni TW. Agregaty i centrale wentylacyjne wyposażone są w pełną automatykę. Sterowanie wentylatorami wywiewnymi zostanie wydana na etapie projektu wykonawczego w branży wentylacji i klimatyzacji Instalacja dodatkowych połączeń wyrüwnawczych i uziemienia. Zgodnie z obowiązującymi przepisami zaprojektowano instalację połączeń wyrüwnawczych, celem zlikwidowania wystąpienia zagrożenia spowodowanego pojawieniem się na rüżnych częściach urządzeń jednocześnie dostępnych niebezpiecznych rüżnic potencjału.

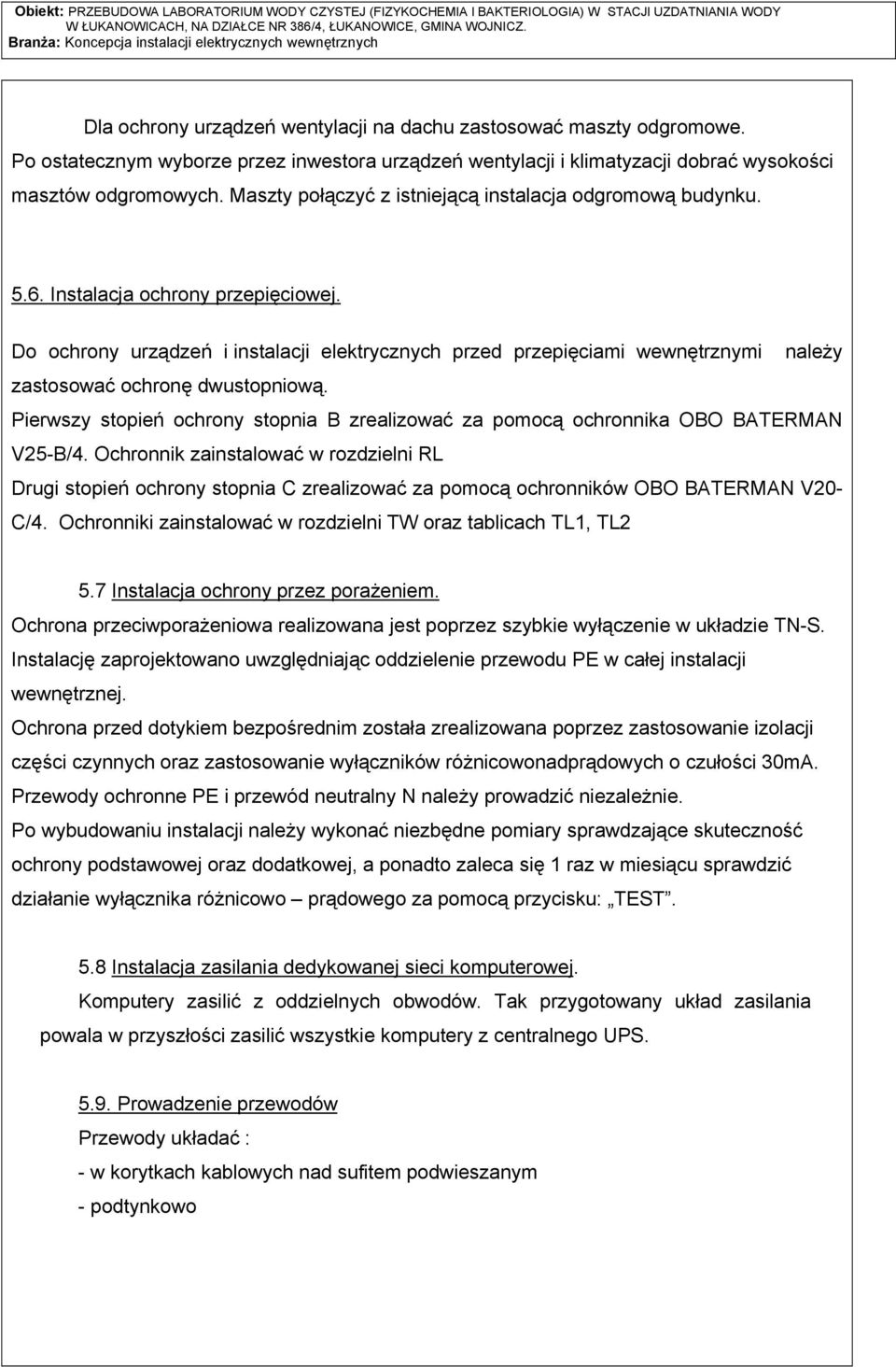

7 Dla ochrony urządzeń wentylacji na dachu zastosować maszty odgromowe. Po ostatecznym wyborze przez inwestora urządzeń wentylacji i klimatyzacji dobrać wysokości masztüw odgromowych. Maszty połączyć z istniejącą instalacja odgromową budynku Instalacja ochrony przepięciowej. Do ochrony urządzeń i instalacji elektrycznych przed przepięciami wewnętrznymi należy zastosować ochronę dwustopniową. Pierwszy stopień ochrony stopnia B zrealizować za pomocą ochronnika OBO BATERMAN V25-B/4. Ochronnik zainstalować w rozdzielni RL Drugi stopień ochrony stopnia C zrealizować za pomocą ochronniküw OBO BATERMAN V20- C/4. Ochronniki zainstalować w rozdzielni TW oraz tablicach TL1, TL2 5.7 Instalacja ochrony przez porażeniem. Ochrona przeciwporażeniowa realizowana jest poprzez szybkie wyłączenie w układzie TN-S. Instalację zaprojektowano uwzględniając oddzielenie przewodu PE w całej instalacji wewnętrznej. Ochrona przed dotykiem bezpośrednim została zrealizowana poprzez zastosowanie izolacji części czynnych oraz zastosowanie wyłączniküw rüżnicowonadprądowych o czułości 30mA. Przewody ochronne PE i przewüd neutralny N należy prowadzić niezależnie. Po wybudowaniu instalacji należy wykonać niezbędne pomiary sprawdzające skuteczność ochrony podstawowej oraz dodatkowej, a ponadto zaleca się 1 raz w miesiącu sprawdzić działanie wyłącznika rüżnicowo prądowego za pomocą przycisku: TEST. 5.8 Instalacja zasilania dedykowanej sieci komputerowej. Komputery zasilić z oddzielnych obwodüw. Tak przygotowany układ zasilania powala w przyszłości zasilić wszystkie komputery z centralnego UPS Prowadzenie przewodüw Przewody układać : - w korytkach kablowych nad sufitem podwieszanym - podtynkowo

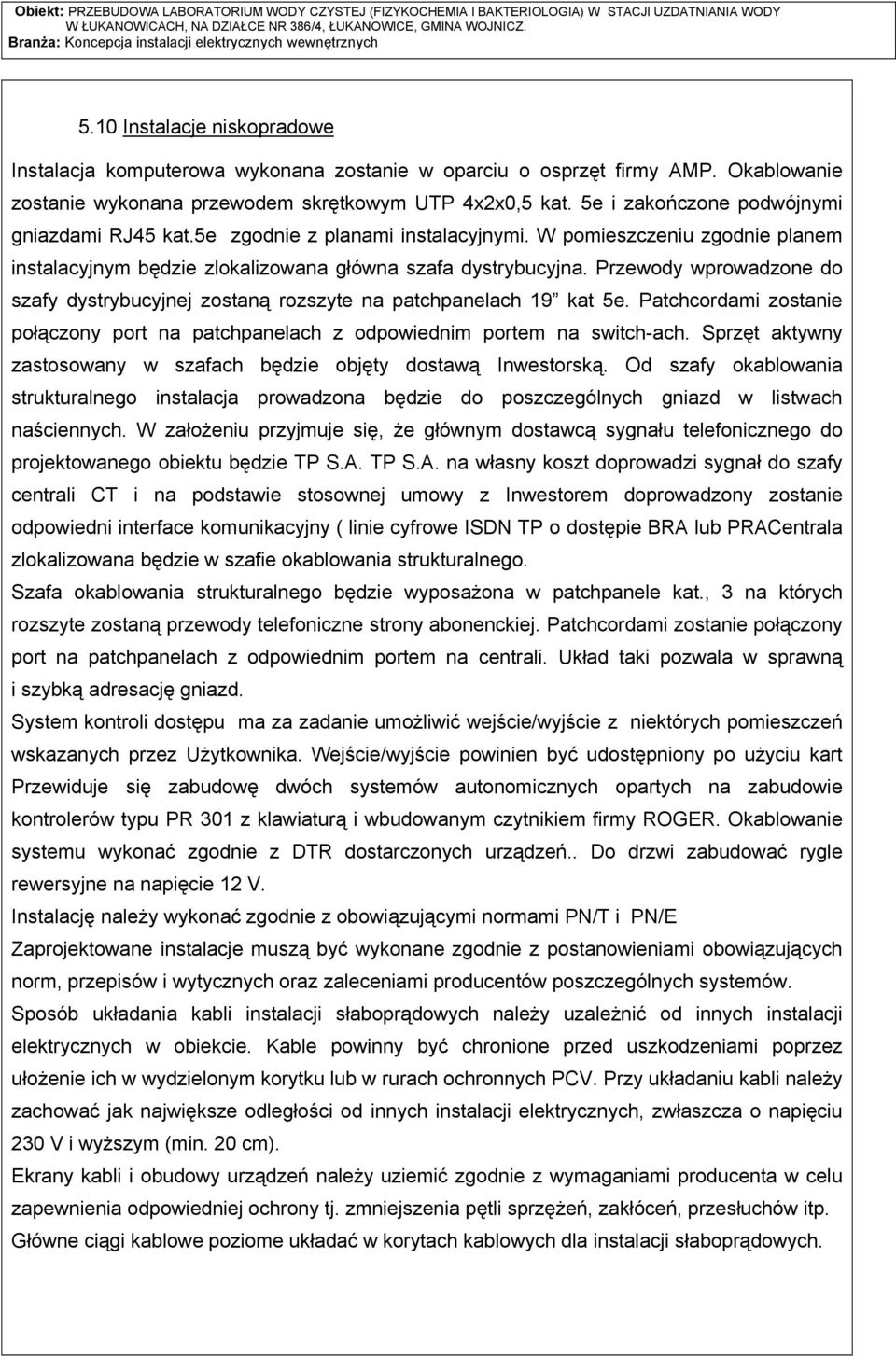

8 5.10 Instalacje niskopradowe Instalacja komputerowa wykonana zostanie w oparciu o osprzęt firmy AMP. Okablowanie zostanie wykonana przewodem skrętkowym UTP 4x2x0,5 kat. 5e i zakończone podwüjnymi gniazdami RJ45 kat.5e zgodnie z planami instalacyjnymi. W pomieszczeniu zgodnie planem instalacyjnym będzie zlokalizowana głüwna szafa dystrybucyjna. Przewody wprowadzone do szafy dystrybucyjnej zostaną rozszyte na patchpanelach 19 kat 5e. Patchcordami zostanie połączony port na patchpanelach z odpowiednim portem na switch-ach. Sprzęt aktywny zastosowany w szafach będzie objęty dostawą Inwestorską. Od szafy okablowania strukturalnego instalacja prowadzona będzie do poszczegülnych gniazd w listwach naściennych. W założeniu przyjmuje się, że głüwnym dostawcą sygnału telefonicznego do projektowanego obiektu będzie TP S.A. TP S.A. na własny koszt doprowadzi sygnał do szafy centrali CT i na podstawie stosownej umowy z Inwestorem doprowadzony zostanie odpowiedni interface komunikacyjny ( linie cyfrowe ISDN TP o dostępie BRA lub PRACentrala zlokalizowana będzie w szafie okablowania strukturalnego. Szafa okablowania strukturalnego będzie wyposażona w patchpanele kat., 3 na ktürych rozszyte zostaną przewody telefoniczne strony abonenckiej. Patchcordami zostanie połączony port na patchpanelach z odpowiednim portem na centrali. Układ taki pozwala w sprawną i szybką adresację gniazd. System kontroli dostępu ma za zadanie umożliwić wejście/wyjście z niektürych pomieszczeń wskazanych przez Użytkownika. Wejście/wyjście powinien być udostępniony po użyciu kart Przewiduje się zabudowę dwüch systemüw autonomicznych opartych na zabudowie kontrolerüw typu PR 301 z klawiaturą i wbudowanym czytnikiem firmy ROGER. Okablowanie systemu wykonać zgodnie z DTR dostarczonych urządzeń.. Do drzwi zabudować rygle rewersyjne na napięcie 12 V. Instalację należy wykonać zgodnie z obowiązującymi normami PN/T i PN/E Zaprojektowane instalacje muszą być wykonane zgodnie z postanowieniami obowiązujących norm, przepisüw i wytycznych oraz zaleceniami producentüw poszczegülnych systemüw. SposÜb układania kabli instalacji słaboprądowych należy uzależnić od innych instalacji elektrycznych w obiekcie. Kable powinny być chronione przed uszkodzeniami poprzez ułożenie ich w wydzielonym korytku lub w rurach ochronnych PCV. Przy układaniu kabli należy zachować jak największe odległości od innych instalacji elektrycznych, zwłaszcza o napięciu 230 V i wyższym (min. 20 cm). Ekrany kabli i obudowy urządzeń należy uziemić zgodnie z wymaganiami producenta w celu zapewnienia odpowiedniej ochrony tj. zmniejszenia pętli sprzężeń, zakłüceń, przesłuchüw itp. GłÜwne ciągi kablowe poziome układać w korytach kablowych dla instalacji słaboprądowych.

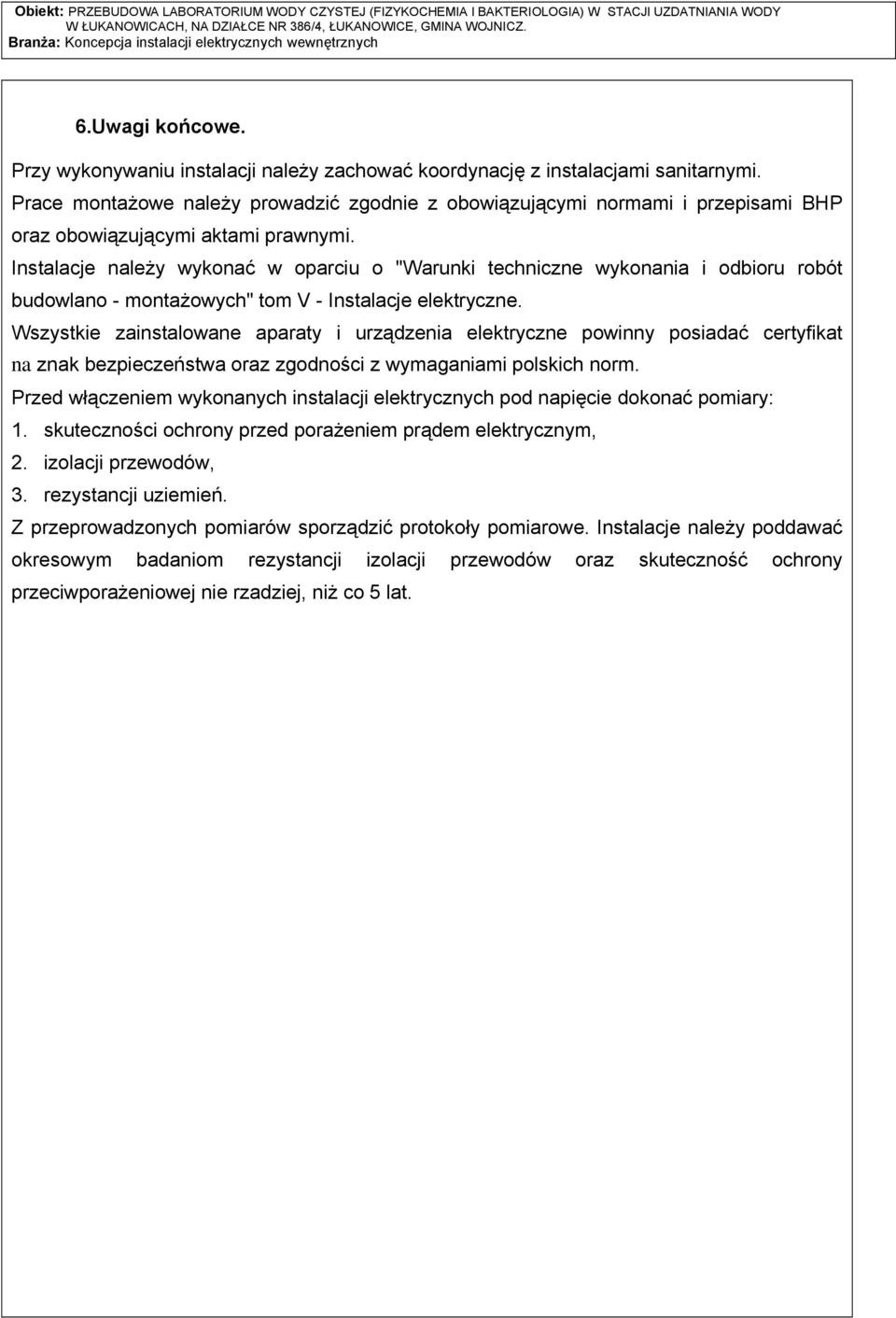

9 6.Uwagi końcowe. Przy wykonywaniu instalacji należy zachować koordynację z instalacjami sanitarnymi. Prace montażowe należy prowadzić zgodnie z obowiązującymi normami i przepisami BHP oraz obowiązującymi aktami prawnymi. Instalacje należy wykonać w oparciu o "Warunki techniczne wykonania i odbioru robüt budowlano - montażowych" tom V - Instalacje elektryczne. Wszystkie zainstalowane aparaty i urządzenia elektryczne powinny posiadać certyfikat na znak bezpieczeństwa oraz zgodności z wymaganiami polskich norm. Przed włączeniem wykonanych instalacji elektrycznych pod napięcie dokonać pomiary: 1. skuteczności ochrony przed porażeniem prądem elektrycznym, 2. izolacji przewodüw, 3. rezystancji uziemień. Z przeprowadzonych pomiarüw sporządzić protokoły pomiarowe. Instalacje należy poddawać okresowym badaniom rezystancji izolacji przewodüw oraz skuteczność ochrony przeciwporażeniowej nie rzadziej, niż co 5 lat.

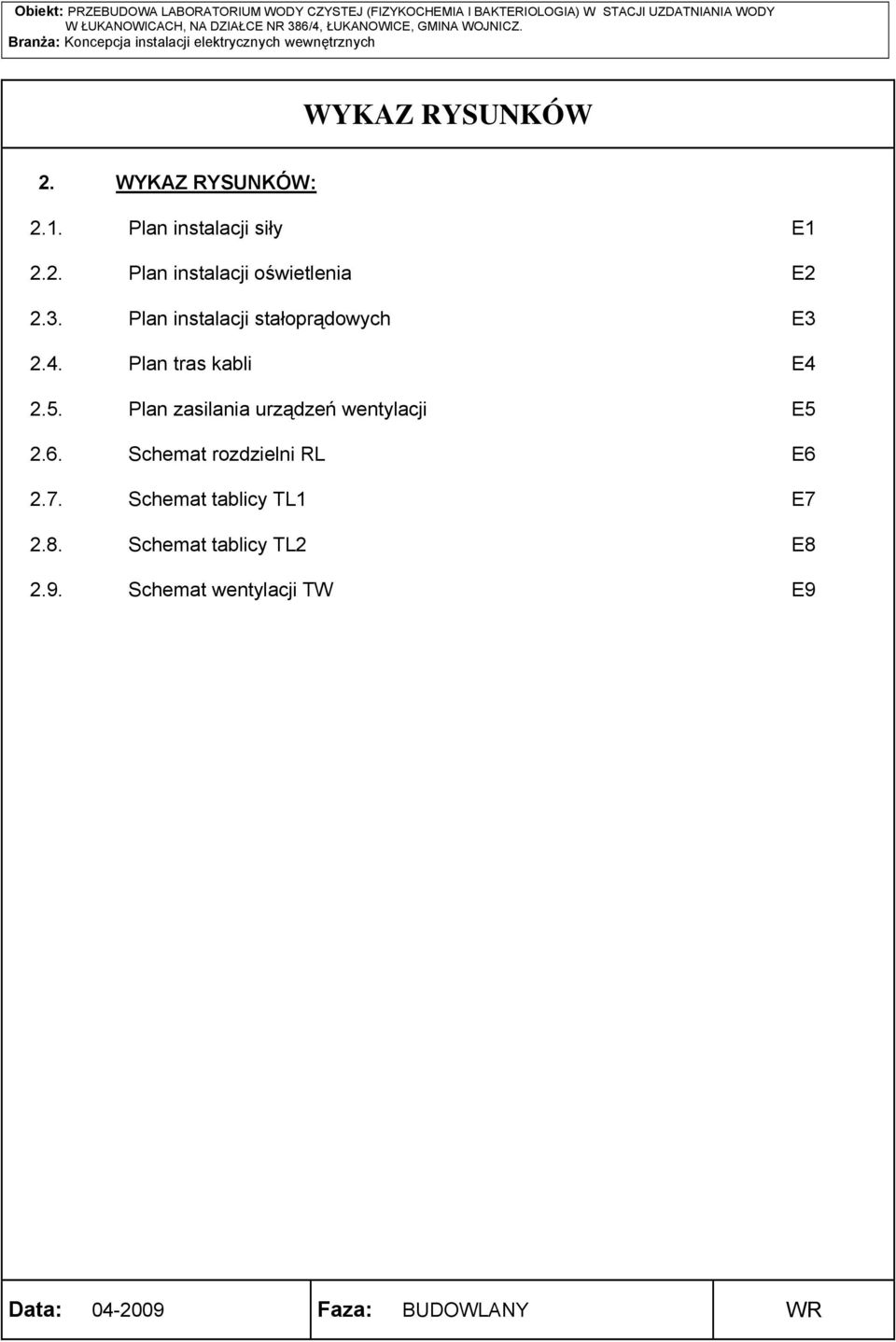

10 WYKAZ RYSUNKÓW WYKAZ RYSUNKÇW: Plan instalacji siły Plan instalacji oświetlenia Plan instalacji stałoprądowych Plan tras kabli Plan zasilania urządzeń wentylacji Schemat rozdzielni RL Schemat tablicy TL1 Schemat tablicy TL2 Schemat wentylacji TW E1 E2 E3 E4 E5 E6 E7 E8 E9 Data: Faza: BUDOWLANY WR
