1 Miastko, ul. Koszalińska 7, tel NIP , REGON Projekt budowlany - zamienny Nazwa zadania Wiata edukacyjna Inwestor Adres inwestycji Polski Związek Łowiecki Zarząd Główny ul. Nowy Świat Warszawa Manowo działka nr 29/1, obręb Manowo, gmina Manowo FUNKCJA: PROJEKTANT IMIĘ I NAZWISKO: mgr inż. ROMAN SOBOLEWSKI PROJEKTANCI: SPECJALNOŚĆ I NUMER UPRAWNIEŃ: konstrukcyjno budowlana nr upr. AN/8346/708/86 PODPIS Oświadczam, iż projekt budowlany został wykonany zgodnie z obowiązującymi przepisami, normami oraz zasadami wiedzy technicznej. Roman Sobolewski nr upr. AN.8346/708/86 Miastko, luty 2015r. Egz. Nr... 1

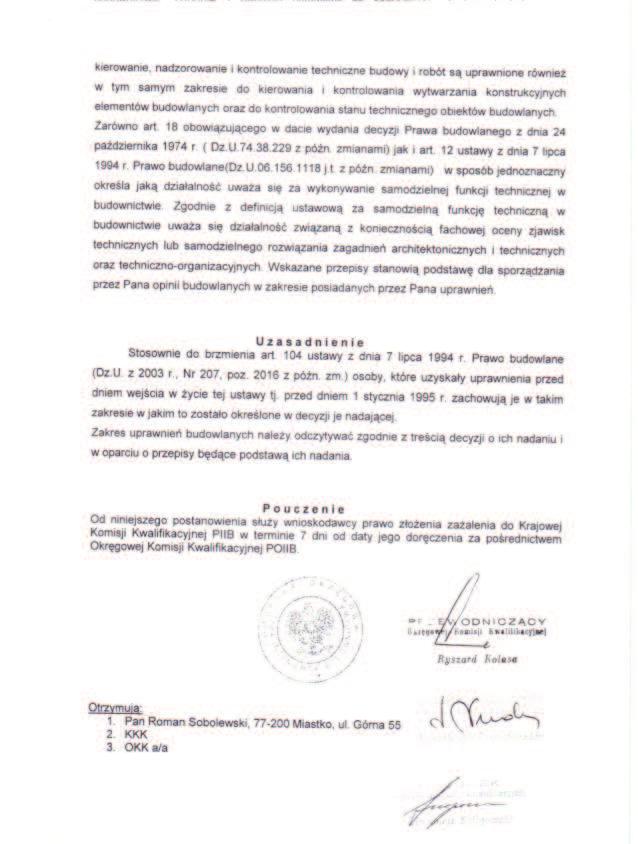

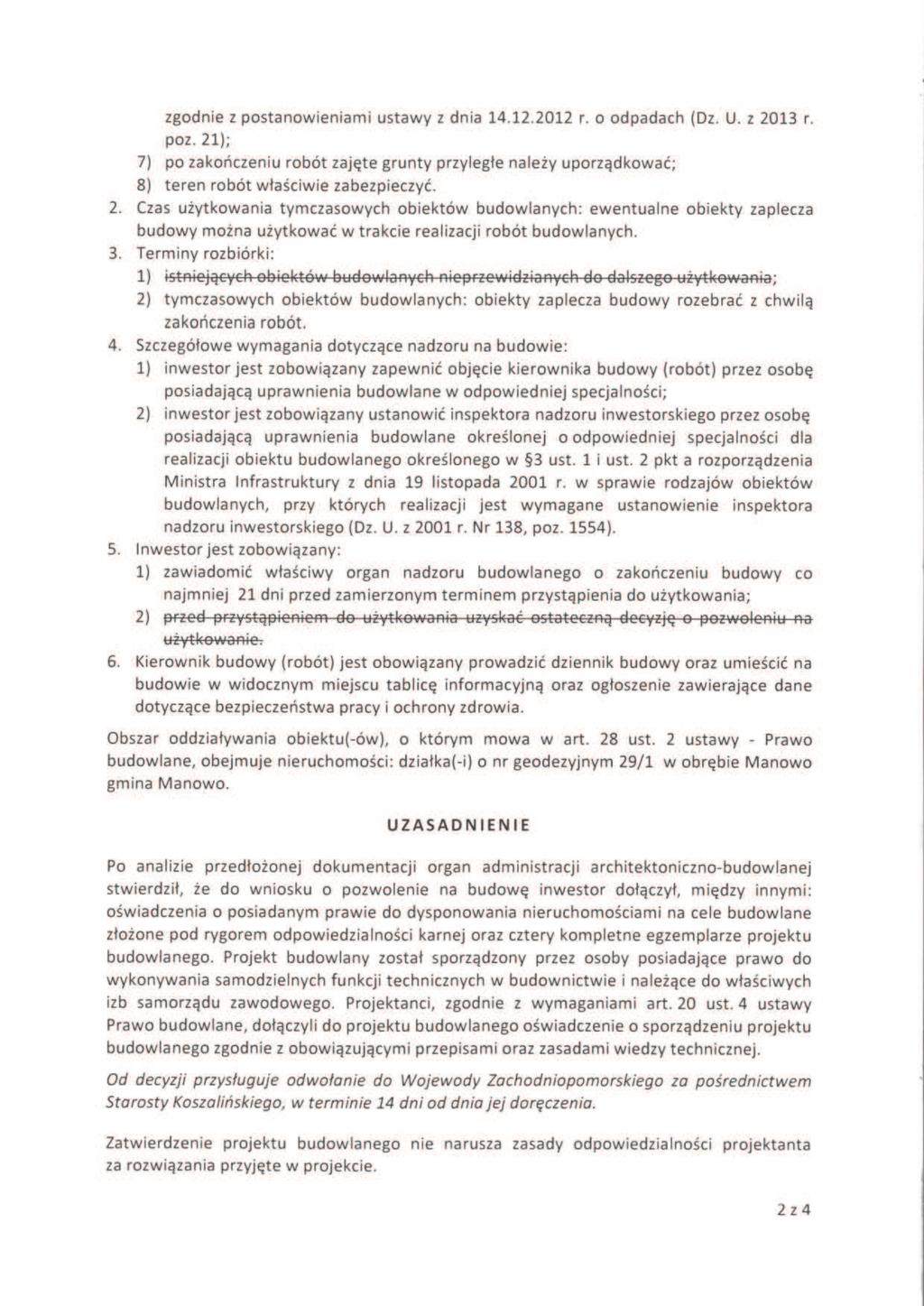

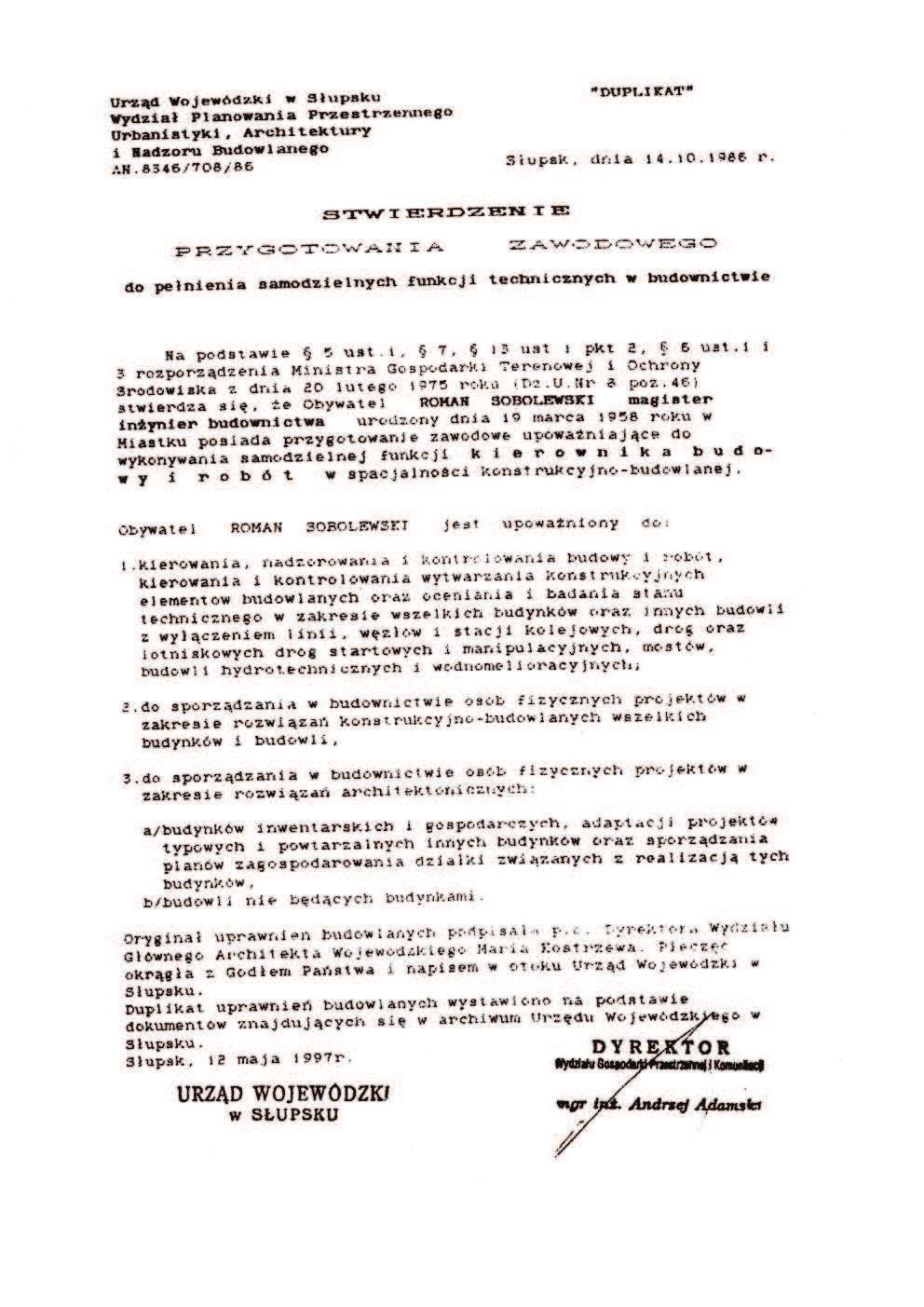

2 Spis treści: 1. Strona tytułowa - str Spis treści - str Spis rysunków - str Opis techniczny - str BIOZ - str Uprawnienia projektanta - str Zaświadczenia z izby - str Decyzja o pozwoleniu na budowę - str Spis rysunków: Lp. Nr Nazwa rysunku ARCHITEKTURA 1 1 Rzut przyziemia 2 2 Przekrój A-A 3 3 Rzut dachu 4 4 Elewacje KONSTRUKCJA 5 1 Rzut fundamentów 6 2 Rzut więźby 7 3 Belka B4 2

3 Opis techniczny Do projektu zamiennego budowy wiaty edukacyjnej w Manowie działka nr 29/1, obręb Manowo, gmina Manowo. INWESTOR: Polski Związek Łowiecki Zarząd Główny ul. Nowy Świat Warszawa I. Podstawa opracowania: 1. Zlecenie na opracowanie dokumentacji. 2. Decyzja o warunkach zabudowy. 3. Decyzja o pozwoleniu na budowę nr AB/1004/2014 z dnia 4 grudnia 2014r. 4. Aktualne normy i przepisy budowlane. II. Dane ogólne: 1. Budynek wiaty edukacyjnej zaprojektowano zgodnie z decyzją o warunkach zabudowy. 3. Wiata edukacyjna funkcjonować będzie tylko w okresie letnim. 4. Budynek jest obiektem parterowym bez poddasza i bez piwnic. 5. Odprowadzenie wód opadowych na terenie własnej działki. 6. Dojazd i dojście do budynku z istniejącej drogi. 7. Dach wielospadowy o kątach nachylenia połaci 40º. 8. Gabaryty budynku: - powierzchnia zabudowy - 164,17 m 2 - kubatura m 3 - długość - 15,36 m - szerokość - 14,08 m - wysokość - 8,90 m 9. Forma architektoniczna obiektu została dostosowana do istniejącej zabudowy oraz krajobrazu. 10. Wiata została zaprojektowana zgodnie z przepisami techniczno budowlanymi i obowiązującymi Polskimi Normami oraz z zasadami wiedzy technicznej. 3

4 W sposób zapewniający: - bezpieczeństwo ludzi i mienia, - ochronę środowiska, - ochronę dóbr kultury, - warunki zdrowotne, - racjonalne wykorzystanie energii, - warunki użytkowe zgodne z przeznaczeniem obiektu. 11. Układ konstrukcyjny budynku: Konstrukcja budynku jest prosta i powtarzalna Stopy żelbetowe wiaty znajdują się poniżej strefy przemarzania gruntu Konstrukcja wiaty drewniana słupowo-ryglowa Konstrukcja dachu wielospadowa Dopuszczalne obciążenie gruntu 1,5 kg/cm Strefa obciążenia wiatrem II Strefa obciążenia śniegiem II Charakterystyka gruntu: grunt piaszczysty, brak wody podskórnej. 12. Nie zachodzi konieczność rozwiązań zasadniczych elementów wyposażenia budowlano instalacyjnego, a w szczególności instalacji sanitarnych, grzewczych, i elektrycznych. 13. Warunki gruntowe proste: warstwy gruntów jednorodne genetycznie i litologicznie, równoległe do powierzchni terenu. Grunty słabonośne nie występują. Zwierciadła wód gruntowych na poziomie posadowienia fundamentów nie występują. Niekorzystne warunki geologiczne nie występują. 14. Kategoria geotechniczna obiektu I, w prostych warunkach gruntowych. 15. Warunki ochrony przeciwpożarowej: Projektowany budynek jest obiektem, w którym prowadzone będą zajęcia szkoleniowe Budynek składa się z jednej kondygnacji nadziemnej i zaliczany jest do obiektów niskich W budynku nie występują substancje i materiały samozapalne Wiata będzie wykonana z konstrukcji drewnianej Kategoria zagrożenia ludzi ZL III Do obiektu umożliwiony jest dojazd oraz zapewniony pas manewrowy. 4

Zmiana konstrukcji balustrad. Balustrady wykonane z desek łączonych na pióro i wpust, zamocowanych w kantówkach drewnianych 10x10cm. Całość impregnowana ciśnieniowo. 4.

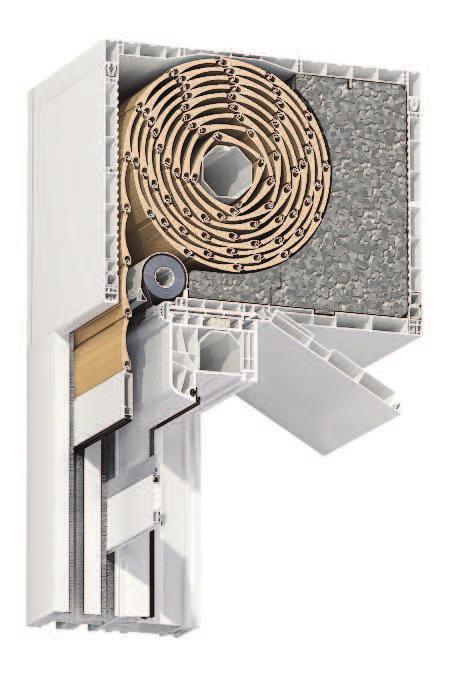

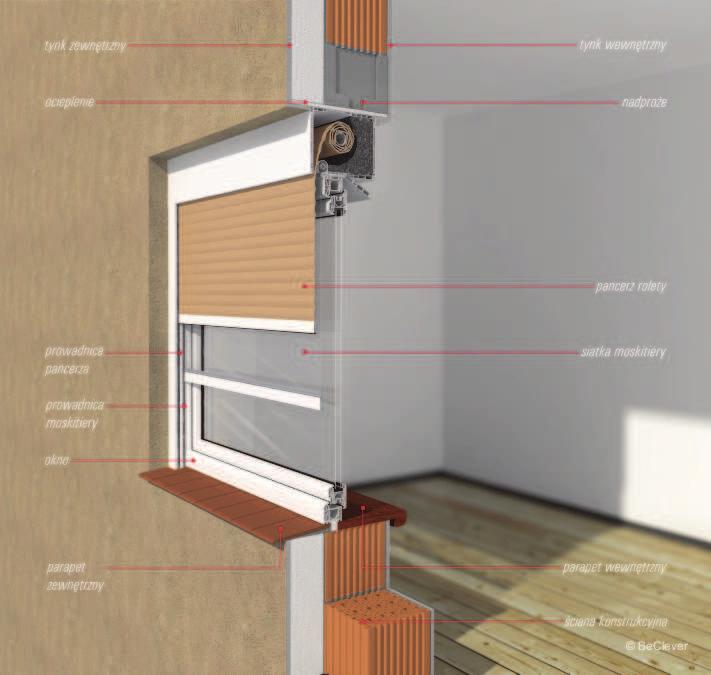

5 III. Zmiany w stosunku do projektu poprzedniego: 1. Powiększenie budynku poprzez zaprojektowanie dodatkowego skrzydła. 2. Wstawienie rolet miedzy słupami konstrukcji głównej. Rolety z oleina imitującą drewno w kolorze zbliżonym do koloru konstrukcji drewnianej wiaty. 3. Zmiana konstrukcji balustrad. Balustrady wykonane z desek łączonych na pióro i wpust, zamocowanych w kantówkach drewnianych 10x10cm. Całość impregnowana ciśnieniowo. 4. Zmniejszenie średnicy miejsca przeznaczonego na ognisko. 5. Pozostałe elementy budynku pozostają bez zmian. 6. Technologia jak i warunki przeciwpożarowe również nie ulegną zmianie. Roman Sobolewski nr upr. AN.8346/708/86 Opracował: 5

6 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Nazwa i adres obiektu budowlanego: Budowa wiaty rekreacyjnej. Inwestor: Polski Związek Łowiecki Zarząd Główny ul. Nowy Świat Warszawa Projektant sporządzający informację: Roman Sobolewski Miastko ul. Górna 55 Miastko, luty 2015 r. 6

7 1. Zakres robót dla całego zamierzenia budowlanego. Przedmiotem inwestycji jest budowa wiaty edukacyjnej w Manowie działka nr 29/1, obręb Manowo, gmina Manowo. Całe zamierzenie budowlane składać się będzie z budowy wiaty edukacyjnej. W celu realizacji inwestycji kolejno zostaną wykonane: I. roboty ziemne, II. roboty fundamentowe, III. roboty zbrojarskie. IV. roboty izolacyjne, V. roboty żelbetowe, VI. roboty posadzkarskie, VII. roboty stolarskie, VIII. roboty malarskie, IX. roboty elektryczne, X. roboty rozbiórkowe, XI. montaż konstrukcji drewnianej, XII. roboty dekarskie, 2. Wykaz istniejących obiektów budowlanych Teren na którym zaplanowano inwestycje jest zabudowany, a projektowany budynek jest obiektem wolno stojącym. 3. Elementy zagospodarowania działki, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. brak. 4. Wskazanie przewidywanych zagrożeń podczas realizacji robót budowlanych. o Zagrożenie osunięcia się ziemi przy wykonywaniu wykopów. o Zagrożenie porażenia prądem elektrycznym przy obsłudze urządzeń i narzędzi elektrycznych. o Zagrożenie upadku z rusztowania lub z wysokości. o Zagrożenie urazów chemicznych oczu i naskórka przy stosowaniu środków chemicznych np. wapna do zapraw. o Zagrożenie urazów mechanicznych przy używaniu urządzeń i narzędzi. 7

8 o Zagrożenie upadku ciężkich przedmiotów materiałów lub prefabrykatów z wysokości (wciągarka, winda, żuraw samojezdny) o Zagrożenie wejścia na teren budowy osób postronnych w tym dzieci. o Zagrożenie urazów mechanicznych przy prowadzeniu prac rozbiórkowych. 5. Wskazanie sposobu prowadzenia instruktażu pracowników. Wszyscy pracownicy muszą posiadać udokumentowany fakt odbycia okresowego szkolenia w zakresie bhp przeprowadzonego przez uprawnionego inspektora. Niezależnie od tego kierownik budowy jest zobowiązany udzielić instruktażu w zakresie bhp przed rozpoczęciem kolejnego etapu lub rodzaju robót. Teren budowy powinien zostać ogrodzony z pozostawieniem bramy wjazdowej. Nawierzchnia, po której odbywać się będzie transport materiałów budowlanych powinna być wykonana i utrzymana w sposób umożliwiający sprawny ruch kołowy pojazdów zaopatrzenia budowy oraz pojazdów interwencyjnych. Należy stosować tylko i wyłącznie materiały dopuszczone do obrotu i stosowania w budownictwie. Przy stosowaniu materiałów i wyrobów chemicznie czynnych należy ściśle przestrzegać instrukcji producentów. Realizacja zamierzenia objętego niniejszym projektem z uwagi na występowanie okoliczności wymienionych w art21a, ust1a Prawa budowlanego nie będzie wymagała opracowania przez kierownika budowy planu bezpieczeństwa i ochrony zdrowia. Opracował: Roman Sobolewski NR UPR. AN/8346/708/86 8

9 9

10 10

11 11

12 12

13 13

14 14

15 15

16 16
