3. Pamięć podręczna (dla istniejącego już połączenia pomiędzy źródłowym a docelowym IP użyj tego samego WAN)

Transkrypt

1 Domyślna kolejność sprawdzania wpisów: 1. Tabela Routingu 2. Polityka Tras/Rozkładu Obciążenia Domyślny priorytet wpisów w Routing >> Load-Balance/Route Policy wynosi 200. Użycie priorytetu poniżej 150 nadaje pierwszeństwo względem Tabeli Routingu. 3. Pamięć podręczna (dla istniejącego już połączenia pomiędzy źródłowym a docelowym IP użyj tego samego WAN) Domyślnie w WAN >> General Setup wybrana jest opcja IP Based. IP Based: - połączenia pomiędzy klientem(źródłowy IP) a serwerem(docelowy IP) kierowane przez ten sam WAN - prędkość ograniczona do przepustowości łącza, przez które router skierował połączenie Session Based: - połączenia pomiędzy klientem(źródłowy IP) a serwerem(docelowy IP) kierowane przez różne WANy - sumaryczna prędkość WANów - może powodować problemy z połączeniami SSL/TLS (zmieniający się publiczny adres IP klienta) 4. Automatyczny rozkład obciążenia WAN (użyj WANx uwzględniając aktualne wykorzystanie łączy) Domyślnie w szczegółowych ustawieniach WAN w WAN >> General Setup włączona jest opcja Load Balance, która jest niezbędna do automatycznego rozkładu obciążenia. BRINET wyłączny przedstawiciel DrayTek w Polsce 1/6

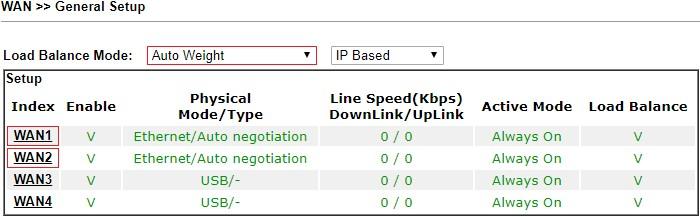

2 Główne założenia: WAN1(Ethernet) i WAN2(Ethernet) działają równocześnie lokalny adres IP kierowany jest przez łącze WAN1 z możliwością przełączenia na WAN2 protokół https (TCP 443) kierowany jest przez łącze WAN2 z możliwością przełączenia na WAN1 pozostałe protokoły i IP kierowane są w sposób automatyczny na WAN1 lub WAN2 Przejdź do zakładki WAN >> General Setup. Wybierz tryb rozkładu obciążenia Auto Weight. Tryb rozkładu obciążenia Auto Weight oznacza automatyczne wagi rozkładu obciążenia. Vigor używa prędkości maksymalnych pobierania/wysyłania, które możesz znaleźć w Diagnostics >> Data Flow Monitor. Tryb rozkładu obciążenia According to Line Speed oznacza wagi rozkładu obciążenia zdefiniowane przez użytkownika. Opcja umożliwia manualne wprowadzenie prędkości pobierania/wysyłania w szczegółowych ustawieniach WAN w WAN >> General Setup. BRINET wyłączny przedstawiciel DrayTek w Polsce 2/6

3 Po kliknięciu indeks WAN1 upewnij się, że interfejs WAN jest włączony a typ fizyczny to autonegocjacja. Wybierz tryb aktywności Always On jako Active Mode. Zaznacz opcję Load Balance. Active Mode Always On oznacza utrzymywanie aktywnego połączenia łącze podstawowe. Active Mode Failover oznacza aktywację połączenia w przypadku awarii łącze zapasowe. Opcja Load Balance służy do automatycznego rozkładu obciążenia. Po kliknięciu indeks WAN2 upewnij się, że interfejs WAN jest włączony a typ fizyczny to autonegocjacja. Wybierz tryb aktywności Always On jako Active Mode. Zaznacz opcję Load Balance. Przejdź do zakładki WAN >> Internet Access. Skonfiguruj WAN1 oraz WAN2. BRINET wyłączny przedstawiciel DrayTek w Polsce 3/6

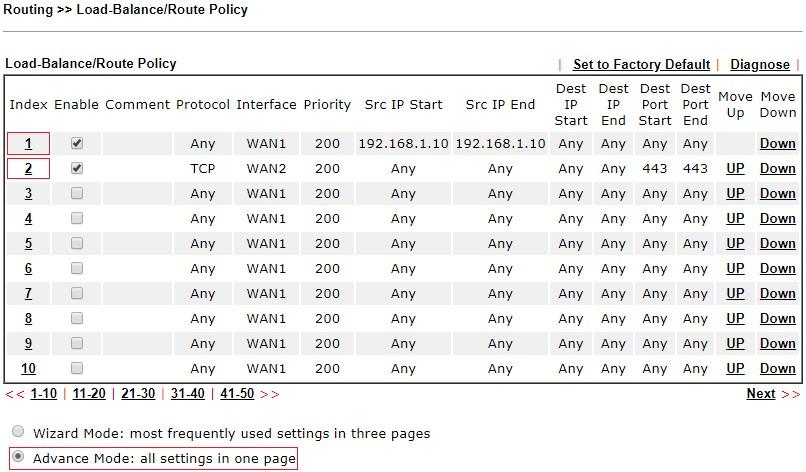

4 Przejdź do zakładki Routing >> Load-Balance/Route Policy. Wybierz Advance Mode. Router analizuje reguły polityk rozkładu obciążenia WAN po kolei. Jeżeli dany ruch spełnia kryterium reguły jest on kierowany na wybrany WAN a pozostałe reguły nie są analizowane. Stworzenie poniższych wpisów zgodnie z pierwszą regułą powoduje kierowanie całego ruchu przez WAN1 druga reguła jest w tym przypadku bezużyteczna (ruch wychodzący nie będzie kierowany przez WAN2). BRINET wyłączny przedstawiciel DrayTek w Polsce 4/6

5 Po kliknięciu na indeks 1 (dowolny protokół z adresu IP przez WAN1): zaznacz Enable wybierz protokół Any wybierz źródło IP Range (w omawianym przykładzie ) wybierz interfejs WAN1 zaznacz opcje Failover to WAN2 Opcja Failover to służy do skierowania ruchu na inny WAN w przypadku awarii łącza preferowanego. Jeśli nie zaznaczysz tej opcji to awaria łącza będzie oznaczała brak dostępu do Internetu. BRINET wyłączny przedstawiciel DrayTek w Polsce 5/6

6 Po kliknięciu na indeks 2 (protokół TCP 443 z dowolnego adresu IP przez WAN2): zaznacz Enable wybierz protokół TCP wybierz port docelowy Dest Port Range (w omawianym przykładzie 443) wybierz interfejs WAN2 zaznacz opcje Failover to WAN1 Przejdź do Diagnostics >> NAT Sessions Table. Zauważ, że widniejący pierwszy wpis (IP ) dotyczy interfejsu WAN1, natomiast drugi wpis (IP , port 443) dotyczy interfejsu WAN2. Pozostały ruch powinien, w sposób dobierany przez Vigora, być kierowany na WAN1 lub WAN2. BRINET wyłączny przedstawiciel DrayTek w Polsce 6/6
