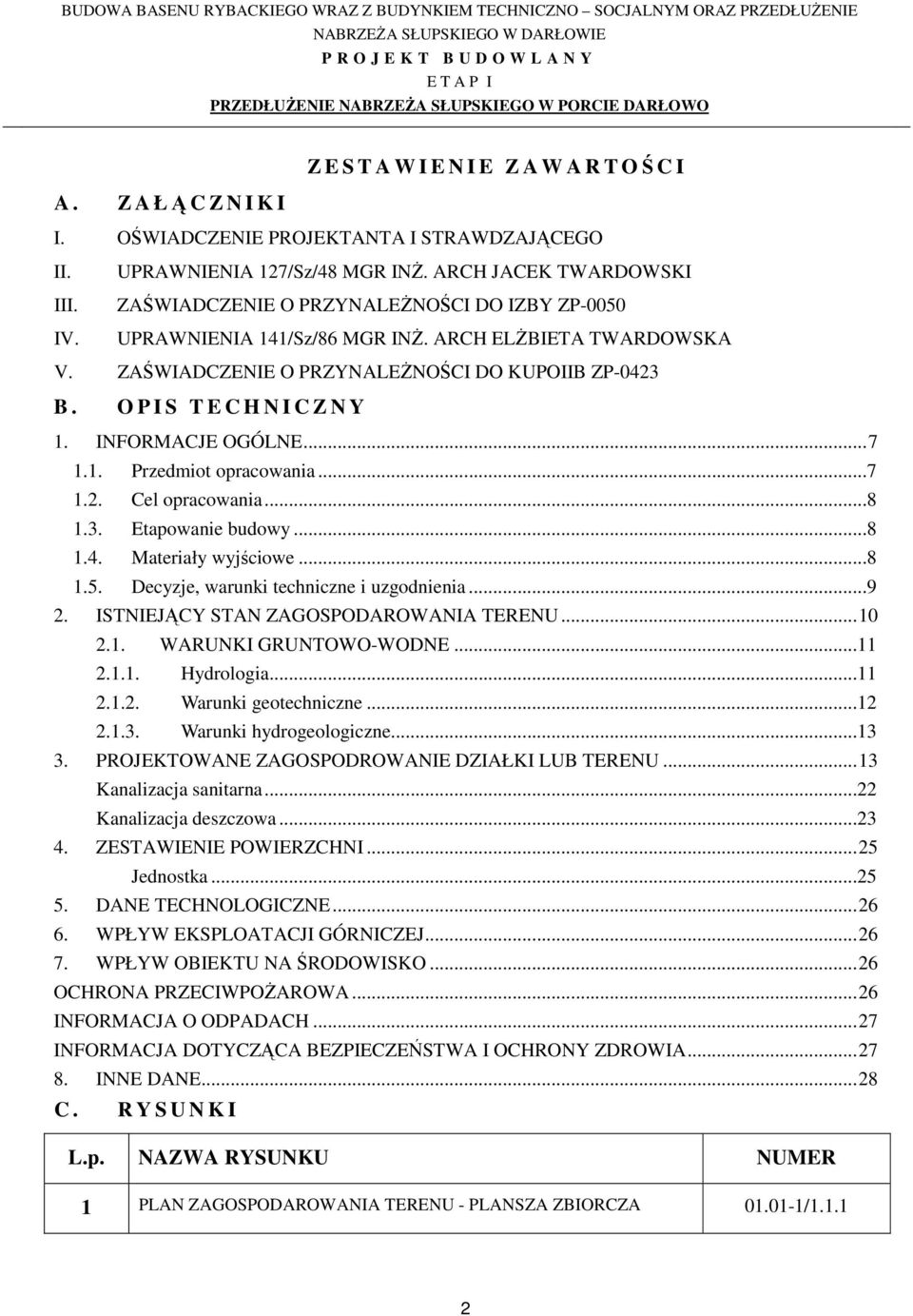

2 Z E S T A W I E N I E Z A W A R T OŚCI A. Z A ŁĄCZNIKI I. OŚWIADCZENIE PROJEKTANTA I STRAWDZAJĄCEGO II. III. IV. UPRAWNIENIA 127/Sz/48 MGR INŻ. ARCH JACEK TWARDOWSKI ZAŚWIADCZENIE O PRZYNALEŻNOŚCI DO IZBY ZP-0050 UPRAWNIENIA 141/Sz/86 MGR INŻ. ARCH ELŻBIETA TWARDOWSKA V. ZAŚWIADCZENIE O PRZYNALEŻNOŚCI DO KUPOIIB ZP-0423 B. O P I S T E C H N I C Z N Y 1. INFORMACJE OGÓLNE Przedmiot opracowania Cel opracowania Etapowanie budowy Materiały wyjściowe Decyzje, warunki techniczne i uzgodnienia ISTNIEJĄCY STAN ZAGOSPODAROWANIA TERENU WARUNKI GRUNTOWO-WODNE Hydrologia Warunki geotechniczne Warunki hydrogeologiczne PROJEKTOWANE ZAGOSPODROWANIE DZIAŁKI LUB TERENU...13 Kanalizacja sanitarna...22 Kanalizacja deszczowa ZESTAWIENIE POWIERZCHNI...25 Jednostka DANE TECHNOLOGICZNE WPŁYW EKSPLOATACJI GÓRNICZEJ WPŁYW OBIEKTU NA ŚRODOWISKO...26 OCHRONA PRZECIWPOŻAROWA...26 INFORMACJA O ODPADACH...27 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA INNE DANE...28 C. R Y S U N K I L.p. NAZWA RYSUNKU NUMER 1 PLAN ZAGOSPODAROWANIA TERENU - PLANSZA ZBIORCZA /

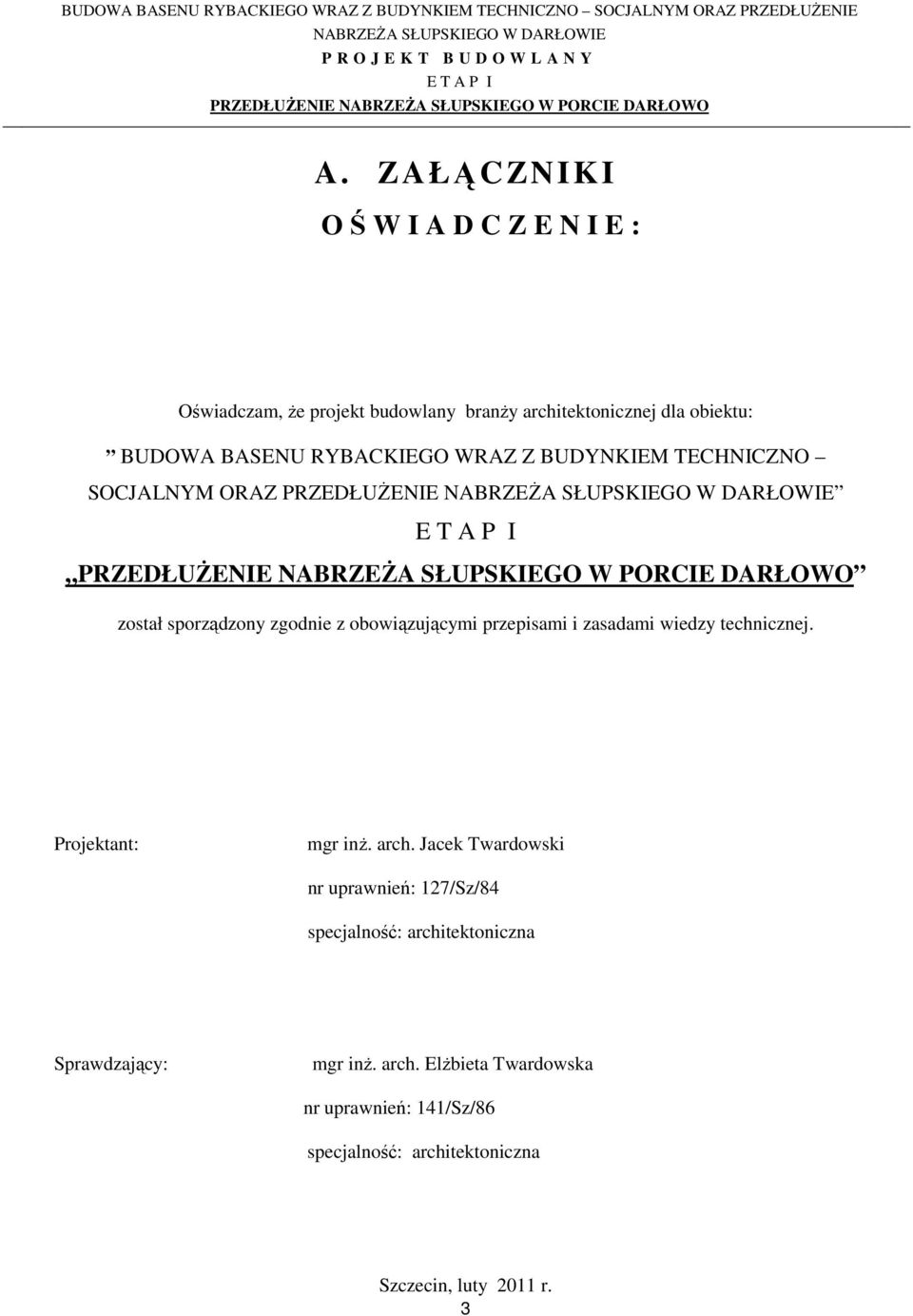

3 A. ZAŁĄCZNIKI OŚWIADCZENIE: Oświadczam, że projekt budowlany branży architektonicznej dla obiektu: BUDOWA BASENU RYBACKIEGO WRAZ Z BUDYNKIEM TECHNICZNO SOCJALNYM ORAZ PRZEDŁUŻENIE został sporządzony zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. Projektant: mgr inż. arch. Jacek Twardowski nr uprawnień: 127/Sz/84 specjalność: architektoniczna Sprawdzający: mgr inż. arch. Elżbieta Twardowska nr uprawnień: 141/Sz/86 specjalność: architektoniczna Szczecin, luty 2011 r. 3

4 BUDOWA BASENU RYBACKIEGO WRAZ Z BUDYNKIEM TECHNICZNO SOCJALNYM ORAZ PRZEDŁUŻENIE PROJEKT BUDOWLANY ETAP I II. UPRAWNIENIA 127/Sz/48 MGR INŻ. ARCH JACEK TWARDOWSKI III. ZAŚWIADCZENIE O PRZYNALEŻNOŚCI DO IZBY ZP

5 IV. UPRAWNIENIA141/Sz/86 MGR INŻ. ARCH ELŻBIETA TWARDOWSKA 5

6 BUDOWA BASENU RYBACKIEGO WRAZ Z BUDYNKIEM TECHNICZNO SOCJALNYM ORAZ PRZEDŁUŻENIE PROJEKT BUDOWLANY ETAP I V. ZAŚWIADCZENIE O PRZYNALEŻNOŚCI DO IZBY ZP

7 B. OPIS TECHNICZNY Część opisowa zgodna z Rozporządzeniem Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (DZ.U. z 2003 r. Nr 120, poz. 1133) 1. INFORMACJE OGÓLNE 1) Przedmiot inwestycji, a w przypadku zamierzenia budowlanego obejmującego więcej niż jeden obiekt budowlany zakres całego zamierzenia oraz kolejność realizacji obiektów; 1.1. Przedmiot opracowania Przedmiotowe opracowanie projektu budowlanego Przedłużenia nabrzeża Słupskiego w Darłowie stanowi I Etap inwestycji pn: Budowa basenu rybackiego wraz z budynkiem techniczno-socjalnym oraz przedłużenie nabrzeża Słupskiego w Darłowie. W szczególności projekt obejmuje następujące zadania: - Przedłużenie nabrzeża Słupskiego, w którego zakres wchodzi : - konstrukcja palowa nabrzeża, - wykonanie 9 sekcji, - wyposażenie nabrzeża w kontenerową stacje paliw, - wyposażenie nabrzeża w pompy pomostowe do pobierania ścieków i wód zaolejonych wraz ze zbiornikami żelbetowymi, - Zaprojektowanie sieci elektrycznej. - Zaprojektowanie sieci wodociągowej, przyłącza wodociągowego dla rozbudowy Nabrzeża Słupskiego, zewnętrznej instalacji wodociągowej wraz z hydrantami dla rozbudowy Nabrzeża Słupskiego, - Zaprojektowanie instalacji odbioru i magazynowania ścieków sanitarnych z jednostek pływających, - Zaprojektowanie instalacji odbioru i magazynowania wód zęzowych z jednostek pływających, 7

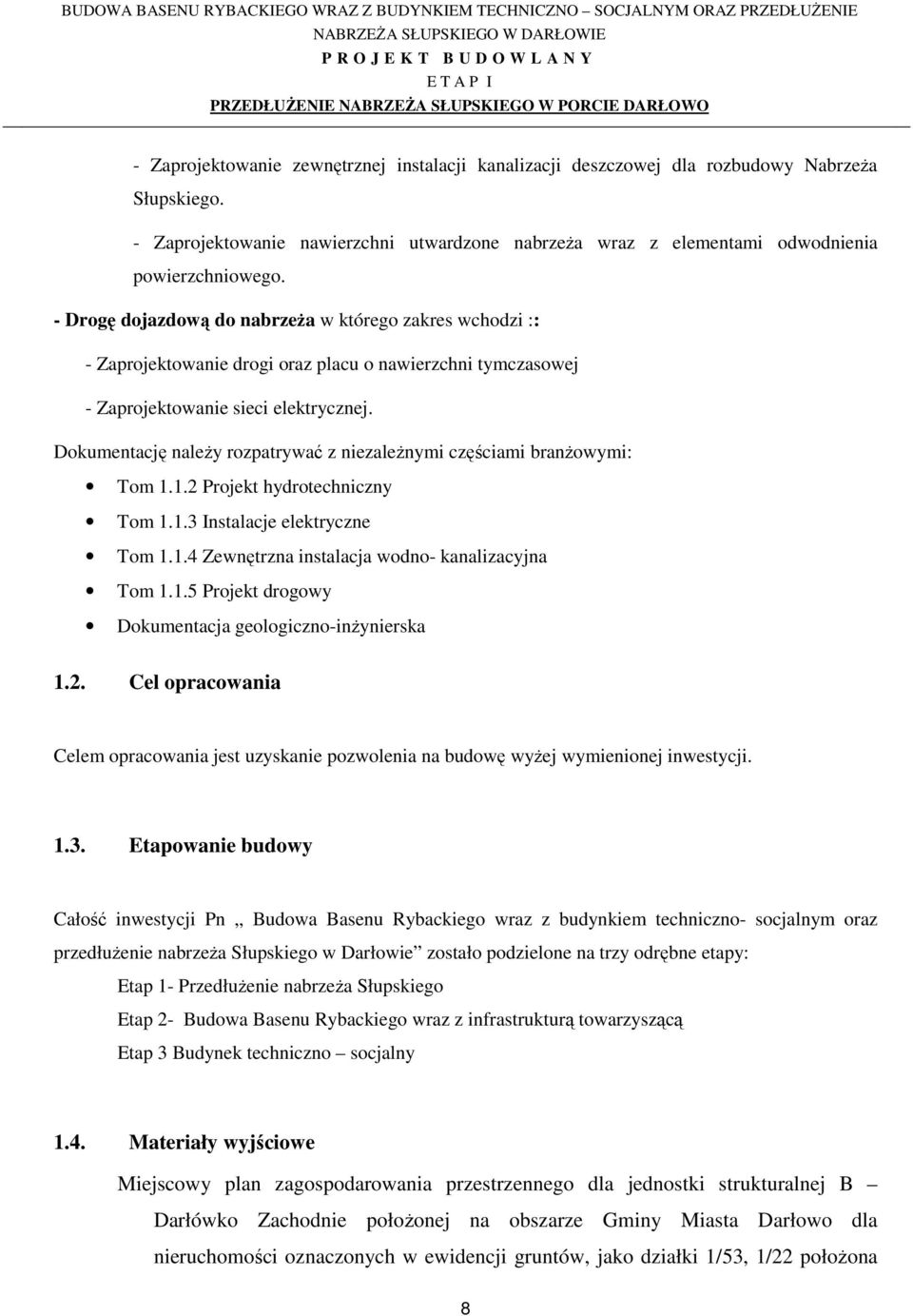

8 - Zaprojektowanie zewnętrznej instalacji kanalizacji deszczowej dla rozbudowy Nabrzeża Słupskiego. - Zaprojektowanie nawierzchni utwardzone nabrzeża wraz z elementami odwodnienia powierzchniowego. - Drogę dojazdową do nabrzeża w którego zakres wchodzi :: - Zaprojektowanie drogi oraz placu o nawierzchni tymczasowej - Zaprojektowanie sieci elektrycznej. Dokumentację należy rozpatrywać z niezależnymi częściami branżowymi: Tom Projekt hydrotechniczny Tom Instalacje elektryczne Tom Zewnętrzna instalacja wodno- kanalizacyjna Tom Projekt drogowy Dokumentacja geologiczno-inżynierska 1.2. Cel opracowania Celem opracowania jest uzyskanie pozwolenia na budowę wyżej wymienionej inwestycji Etapowanie budowy Całość inwestycji Pn Budowa Basenu Rybackiego wraz z budynkiem techniczno- socjalnym oraz przedłużenie nabrzeża Słupskiego w Darłowie zostało podzielone na trzy odrębne etapy: Etap 1- Przedłużenie nabrzeża Słupskiego Etap 2- Budowa Basenu Rybackiego wraz z infrastrukturą towarzyszącą Etap 3 Budynek techniczno socjalny 1.4. Materiały wyjściowe Miejscowy plan zagospodarowania przestrzennego dla jednostki strukturalnej B Darłówko Zachodnie położonej na obszarze Gminy Miasta Darłowo dla nieruchomości oznaczonych w ewidencji gruntów, jako działki 1/53, 1/22 położona 8

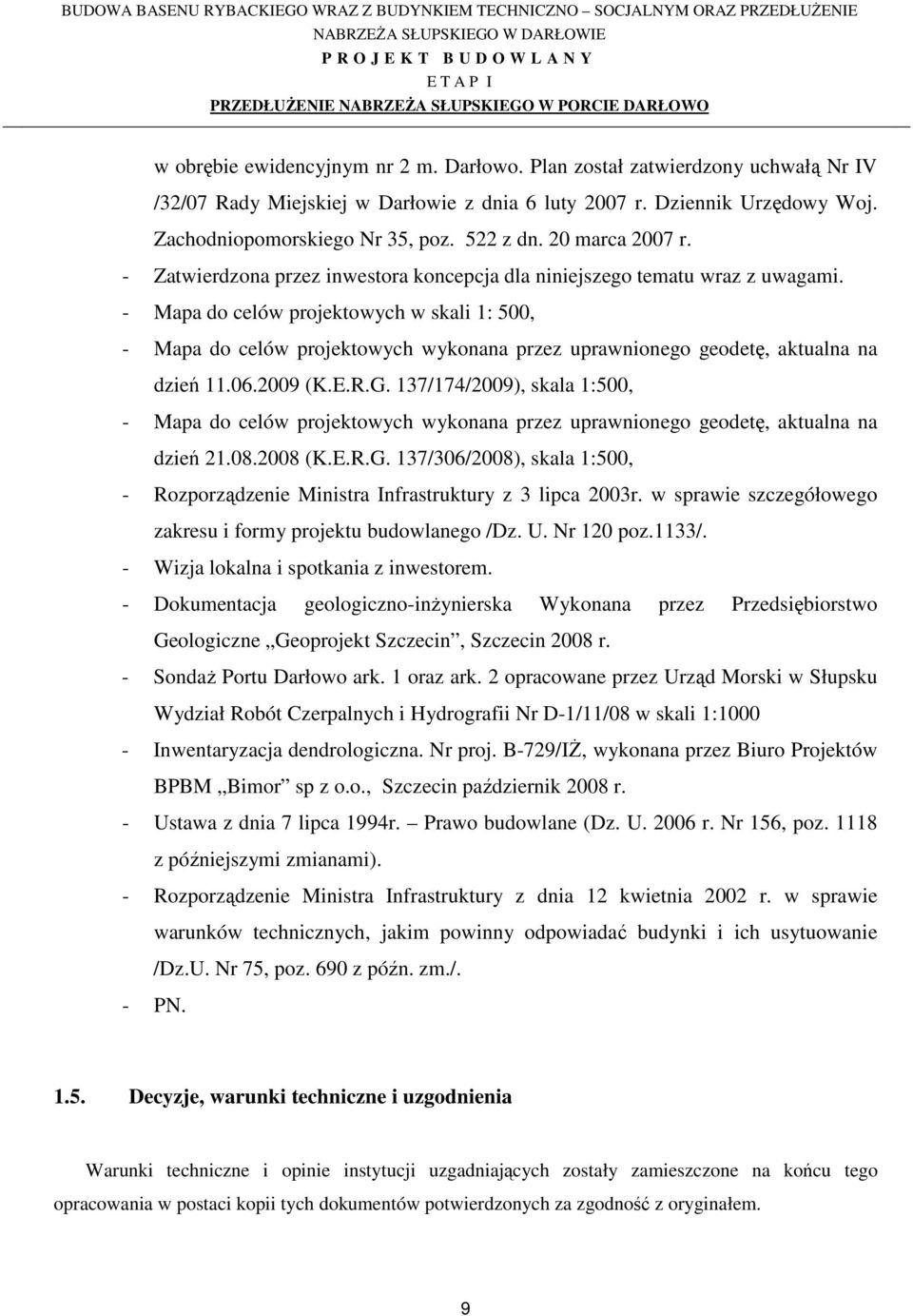

9 w obrębie ewidencyjnym nr 2 m. Darłowo. Plan został zatwierdzony uchwałą Nr IV /32/07 Rady Miejskiej w Darłowie z dnia 6 luty 2007 r. Dziennik Urzędowy Woj. Zachodniopomorskiego Nr 35, poz. 522 z dn. 20 marca 2007 r. - Zatwierdzona przez inwestora koncepcja dla niniejszego tematu wraz z uwagami. - Mapa do celów projektowych w skali 1: 500, - Mapa do celów projektowych wykonana przez uprawnionego geodetę, aktualna na dzień (K.E.R.G. 137/174/2009), skala 1:500, - Mapa do celów projektowych wykonana przez uprawnionego geodetę, aktualna na dzień (K.E.R.G. 137/306/2008), skala 1:500, - Rozporządzenie Ministra Infrastruktury z 3 lipca 2003r. w sprawie szczegółowego zakresu i formy projektu budowlanego /Dz. U. Nr 120 poz.1133/. - Wizja lokalna i spotkania z inwestorem. - Dokumentacja geologiczno-inżynierska Wykonana przez Przedsiębiorstwo Geologiczne Geoprojekt Szczecin, Szczecin 2008 r. - Sondaż Portu Darłowo ark. 1 oraz ark. 2 opracowane przez Urząd Morski w Słupsku Wydział Robót Czerpalnych i Hydrografii Nr D-1/11/08 w skali 1: Inwentaryzacja dendrologiczna. Nr proj. B-729/IŻ, wykonana przez Biuro Projektów BPBM Bimor sp z o.o., Szczecin październik 2008 r. - Ustawa z dnia 7 lipca 1994r. Prawo budowlane (Dz. U r. Nr 156, poz z późniejszymi zmianami). - Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie /Dz.U. Nr 75, poz. 690 z późn. zm./. - PN Decyzje, warunki techniczne i uzgodnienia Warunki techniczne i opinie instytucji uzgadniających zostały zamieszczone na końcu tego opracowania w postaci kopii tych dokumentów potwierdzonych za zgodność z oryginałem. 9

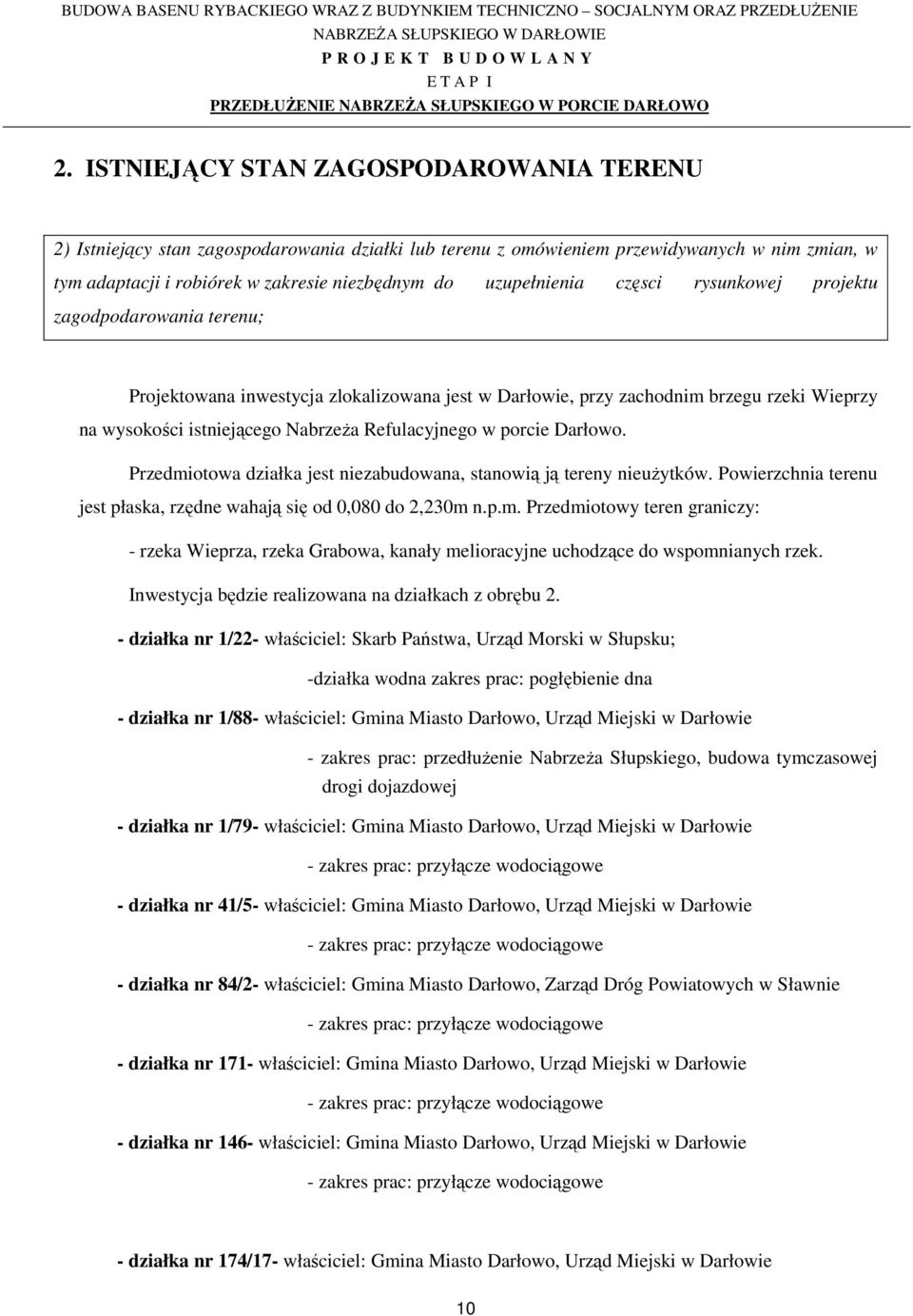

10 2. ISTNIEJĄCY STAN ZAGOSPODAROWANIA TERENU 2) Istniejący stan zagospodarowania działki lub terenu z omówieniem przewidywanych w nim zmian, w tym adaptacji i robiórek w zakresie niezbędnym do uzupełnienia częsci rysunkowej projektu zagodpodarowania terenu; Projektowana inwestycja zlokalizowana jest w Darłowie, przy zachodnim brzegu rzeki Wieprzy na wysokości istniejącego Nabrzeża Refulacyjnego w porcie Darłowo. Przedmiotowa działka jest niezabudowana, stanowią ją tereny nieużytków. Powierzchnia terenu jest płaska, rzędne wahają się od 0,080 do 2,230m n.p.m. Przedmiotowy teren graniczy: - rzeka Wieprza, rzeka Grabowa, kanały melioracyjne uchodzące do wspomnianych rzek. Inwestycja będzie realizowana na działkach z obrębu 2. - działka nr 1/22- właściciel: Skarb Państwa, Urząd Morski w Słupsku; -działka wodna zakres prac: pogłębienie dna - działka nr 1/88- właściciel: Gmina Miasto Darłowo, Urząd Miejski w Darłowie - zakres prac: przedłużenie Nabrzeża Słupskiego, budowa tymczasowej drogi dojazdowej - działka nr 1/79- właściciel: Gmina Miasto Darłowo, Urząd Miejski w Darłowie - zakres prac: przyłącze wodociągowe - działka nr 41/5- właściciel: Gmina Miasto Darłowo, Urząd Miejski w Darłowie - zakres prac: przyłącze wodociągowe - działka nr 84/2- właściciel: Gmina Miasto Darłowo, Zarząd Dróg Powiatowych w Sławnie - zakres prac: przyłącze wodociągowe - działka nr 171- właściciel: Gmina Miasto Darłowo, Urząd Miejski w Darłowie - zakres prac: przyłącze wodociągowe - działka nr 146- właściciel: Gmina Miasto Darłowo, Urząd Miejski w Darłowie - zakres prac: przyłącze wodociągowe - działka nr 174/17- właściciel: Gmina Miasto Darłowo, Urząd Miejski w Darłowie 10

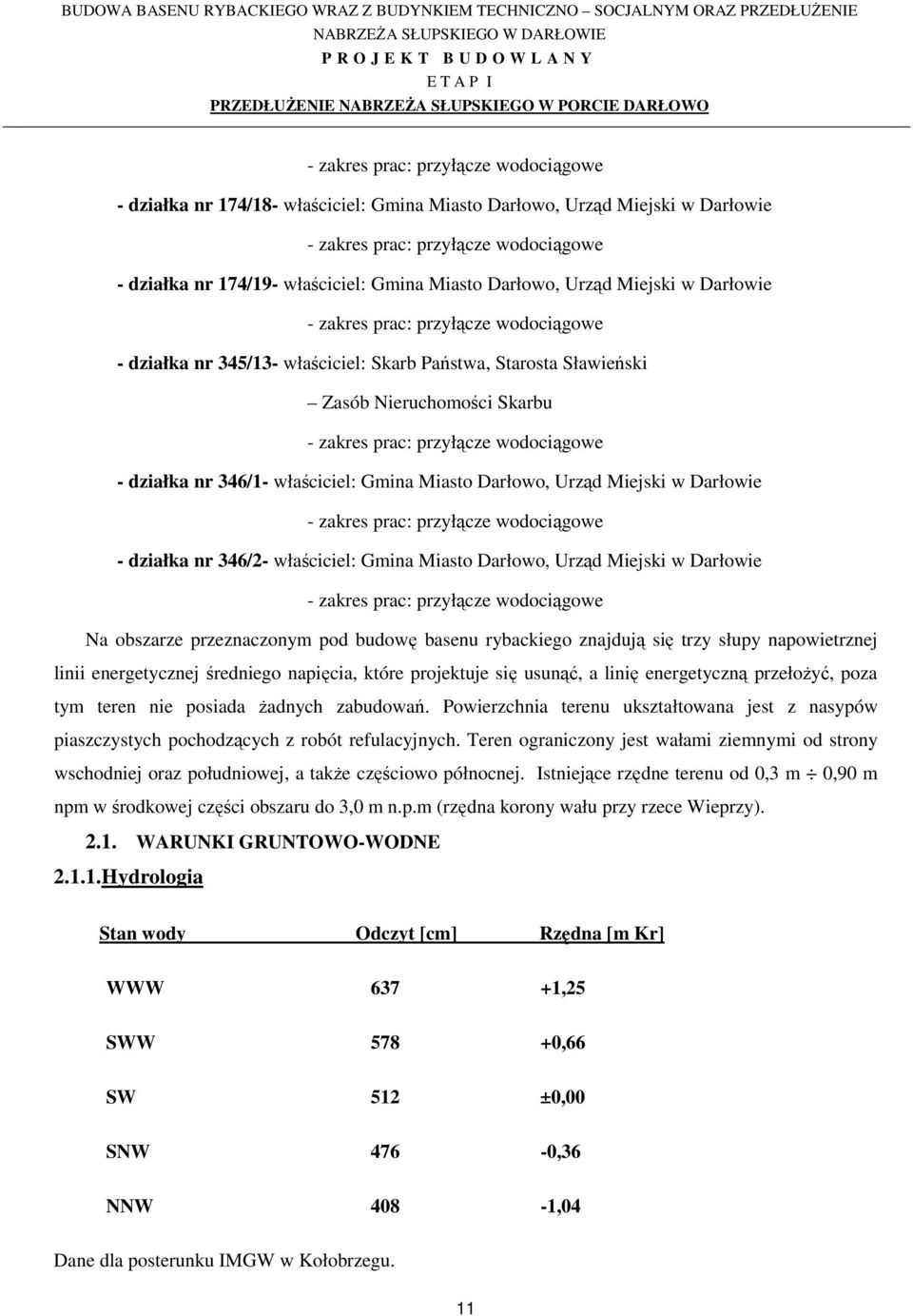

11 - zakres prac: przyłącze wodociągowe - działka nr 174/18- właściciel: Gmina Miasto Darłowo, Urząd Miejski w Darłowie - zakres prac: przyłącze wodociągowe - działka nr 174/19- właściciel: Gmina Miasto Darłowo, Urząd Miejski w Darłowie - zakres prac: przyłącze wodociągowe - działka nr 345/13- właściciel: Skarb Państwa, Starosta Sławieński Zasób Nieruchomości Skarbu - zakres prac: przyłącze wodociągowe - działka nr 346/1- właściciel: Gmina Miasto Darłowo, Urząd Miejski w Darłowie - zakres prac: przyłącze wodociągowe - działka nr 346/2- właściciel: Gmina Miasto Darłowo, Urząd Miejski w Darłowie - zakres prac: przyłącze wodociągowe Na obszarze przeznaczonym pod budowę basenu rybackiego znajdują się trzy słupy napowietrznej linii energetycznej średniego napięcia, które projektuje się usunąć, a linię energetyczną przełożyć, poza tym teren nie posiada żadnych zabudowań. Powierzchnia terenu ukształtowana jest z nasypów piaszczystych pochodzących z robót refulacyjnych. Teren ograniczony jest wałami ziemnymi od strony wschodniej oraz południowej, a także częściowo północnej. Istniejące rzędne terenu od 0,3 m 0,90 m npm w środkowej części obszaru do 3,0 m n.p.m (rzędna korony wału przy rzece Wieprzy) WARUNKI GRUNTOWO-WODNE Hydrologia Stan wody Odczyt [cm] Rzędna [m Kr] WWW ,25 SWW ,66 SW 512 ±0,00 SNW 476-0,36 NNW 408-1,04 Dane dla posterunku IMGW w Kołobrzegu. 11

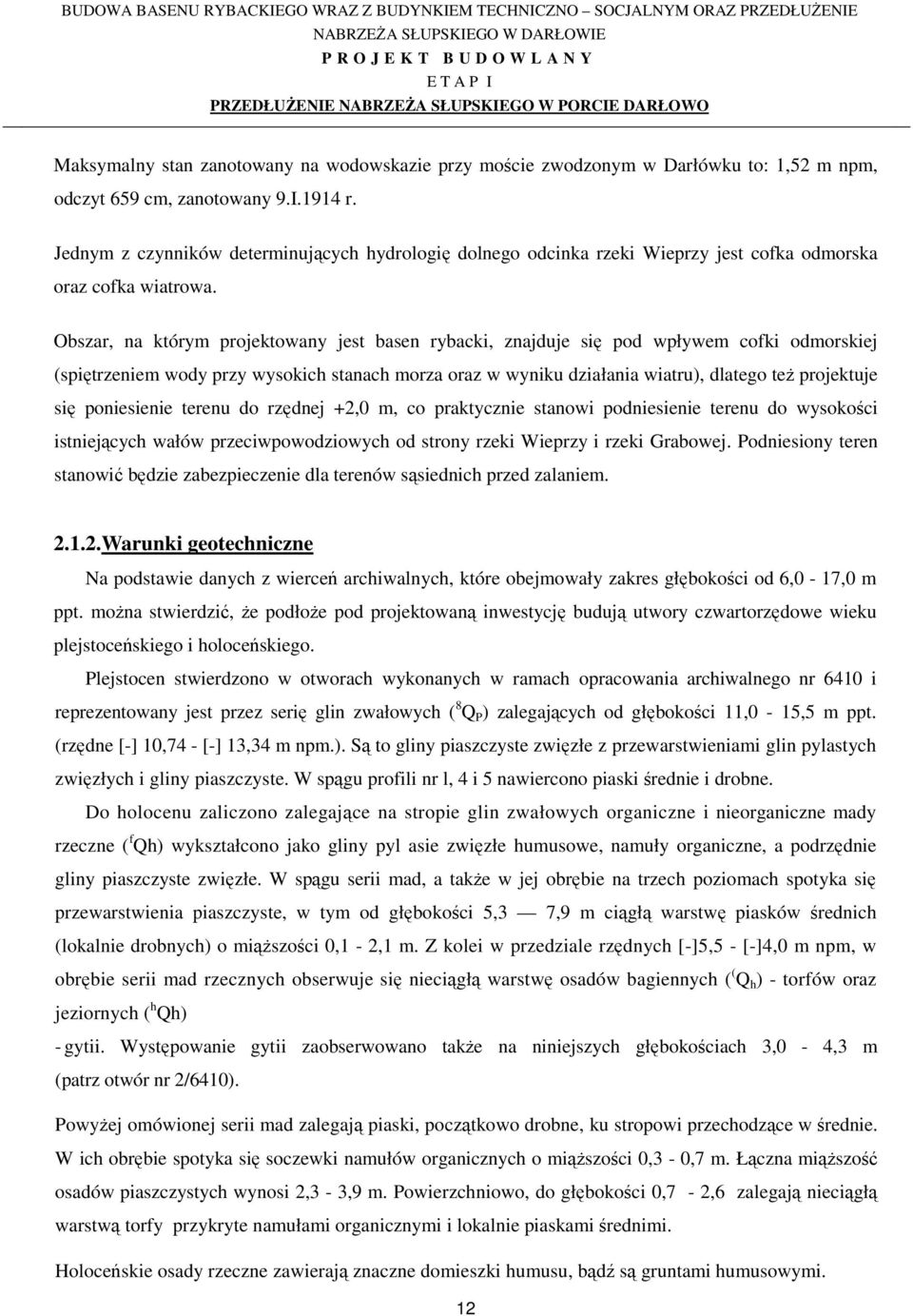

12 Maksymalny stan zanotowany na wodowskazie przy moście zwodzonym w Darłówku to: 1,52 m npm, odczyt 659 cm, zanotowany 9.I.1914 r. Jednym z czynników determinujących hydrologię dolnego odcinka rzeki Wieprzy jest cofka odmorska oraz cofka wiatrowa. Obszar, na którym projektowany jest basen rybacki, znajduje się pod wpływem cofki odmorskiej (spiętrzeniem wody przy wysokich stanach morza oraz w wyniku działania wiatru), dlatego też projektuje się poniesienie terenu do rzędnej +2,0 m, co praktycznie stanowi podniesienie terenu do wysokości istniejących wałów przeciwpowodziowych od strony rzeki Wieprzy i rzeki Grabowej. Podniesiony teren stanowić będzie zabezpieczenie dla terenów sąsiednich przed zalaniem Warunki geotechniczne Na podstawie danych z wierceń archiwalnych, które obejmowały zakres głębokości od 6,0-17,0 m ppt. można stwierdzić, że podłoże pod projektowaną inwestycję budują utwory czwartorzędowe wieku plejstoceńskiego i holoceńskiego. Plejstocen stwierdzono w otworach wykonanych w ramach opracowania archiwalnego nr 6410 i reprezentowany jest przez serię glin zwałowych ( 8 Q P ) zalegających od głębokości 11,0-15,5 m ppt. (rzędne [-] 10,74 - [-] 13,34 m npm.). Są to gliny piaszczyste zwięzłe z przewarstwieniami glin pylastych zwięzłych i gliny piaszczyste. W spągu profili nr l, 4 i 5 nawiercono piaski średnie i drobne. Do holocenu zaliczono zalegające na stropie glin zwałowych organiczne i nieorganiczne mady rzeczne ( f Qh) wykształcono jako gliny pyl asie zwięzłe humusowe, namuły organiczne, a podrzędnie gliny piaszczyste zwięzłe. W spągu serii mad, a także w jej obrębie na trzech poziomach spotyka się przewarstwienia piaszczyste, w tym od głębokości 5,3 7,9 m ciągłą warstwę piasków średnich (lokalnie drobnych) o miąższości 0,1-2,1 m. Z kolei w przedziale rzędnych [-]5,5 - [-]4,0 m npm, w obrębie serii mad rzecznych obserwuje się nieciągłą warstwę osadów bagiennych ( ( Q h ) - torfów oraz jeziornych ( h Qh) - gytii. Występowanie gytii zaobserwowano także na niniejszych głębokościach 3,0-4,3 m (patrz otwór nr 2/6410). Powyżej omówionej serii mad zalegają piaski, początkowo drobne, ku stropowi przechodzące w średnie. W ich obrębie spotyka się soczewki namułów organicznych o miąższości 0,3-0,7 m. Łączna miąższość osadów piaszczystych wynosi 2,3-3,9 m. Powierzchniowo, do głębokości 0,7-2,6 zalegają nieciągłą warstwą torfy przykryte namułami organicznymi i lokalnie piaskami średnimi. Holoceńskie osady rzeczne zawierają znaczne domieszki humusu, bądź są gruntami humusowymi. 12

13 Grunty rodzime na przeważającej części omawianego terenu przykryte są 0,2-0,5m warstwą gleby. W otworze nr 5/6410 stwierdzono warstwę nasypów niekontrolowanych o miąższości 1,8 m. Są to głównie nasypy piaszczyste z soczewkami torfów Warunki hydrogeologiczne W czasie prowadzenia archiwalnych prac polowych w listopadzie 2000 r. i na przełomie sierpnia i września 2008 r. woda podziemna o zwierciadle swobodnym utrzymywała się w przypowierzchniowej warstwie piasków zalegających na stropie słabo przepuszczalnych gruntów organicznych - torfów i namułów. Stabilizowała się ona wówczas na głębokości 0,40-1,20 m tj. na rzędnych wahających się od [+]0,13 do [-]0,32 m npm. Piaski zalegające pod słabo przepuszczalnymi gruntami organicznymi prowadzą wodę o zwierciadle napiętym, które stabilizuje się w pobliżu rzędnych stabilizacji wody o zwierciadle swobodnym. Podczas badań prowadzonych w 2008 roku lustro wody w rzece Grabowej utrzymywało się na rzędnej [-]0,06 m npm, a w Wieprzy na rzędnej [-]0,17 m npm. Wody podziemne omawianego terenu posiadają ścisły związek hydrauliczny z wodami powierzchniowymi i będą ulegać podobnym wahaniom. Najwyższe stany wód wystąpią po długotrwałych opadach i roztopach, a także podczas cofki, gdy sztormowe wiatry północne wtłaczają wody Bałtyku do rzeki Wieprzy. W związku z tym, że przy realizowaniu projektowanych obiektów należy liczyć się z koniecznością obniżenia zwierciadła wody podziemnej dla celów projektowych proponuje się przyjąć orientacyjne wartości współczynników filtracji : > dla piasków średnich k = m/s; > dla piasków drobnych k = m/s. 3. PROJEKTOWANE ZAGOSPODROWANIE DZIAŁKI LUB TERENU 13

14 3) Projektowane zagospodarowanie działki lub terenu w tym urządzenia budowlane związane z obiektami budowlanymi, układ komunikacyjny, sieci uzbrojenia terenu z przeciwpożarowym zaopatrzeniem w wodę, ukształtowanie terenu i zieleni w zakresie niezbędnym do uzupełnienia częsci rysunkowej projektu zagospodarowania terenu; Projektowane przedłużenie nabrzeża Słupskiego w Porcie w Darłowie stanowi 1 Etap inwestycji. W ramach projektu wykonane zostaną: Nabrzeże projektowane jako docelowe i w pełni wyposażone, gotowe do użytkowania. Kontenerowa stacja paliw zainstalowana na nabrzeżu Droga dojazdowa do nabrzeża z nawierzchnią tymczasową, Nasyp i wyrównanie terenu do rzędnej 2,00 m. n. p.m Instalacja oświetleniowa Kanalizacja deszczowa Sieć wodociągowa Kanalizacja sanitarna ZAKRES PRAC Z POSZCZEGÓLNYCH BRANZ: 3.1 Branża hydrotechniczna: Projektowane przedłużenie nabrzeża Słupskiego ma umożliwić bezpieczny postój kutrom rybackim, zaopatrzenie jednostek w paliwo oraz zrzut ścieków i wód zaolejonych. Dodatkowe nabrzeże ma umożliwić po-stój od 4 do 6 kutrów przy założeniu następujących gabarytów jednostek pływających: Kutry małe: zanurzenie TC = 1,75 m., długość Lc = 12,0 m, szerokość Bc = 3,70 m. Kutry średnie : zanurzenie TC = 2,15 m., długość Lc = 15,0 m, szerokość Bc = 4,60 m. Kutry duże : zanurzenie TC = 2,45 m., długość Lc = 17,0 m, szerokość Bc = 5,20 m. Głębokość techniczną przy projektowanym nabrzeżu przyjęto Ht = 5,50 m (Hdop = 6,00 m) jako nawiązanie do głębokości istniejącego toru wodnego na rzece Wieprza. Parametry techniczno eksploatacyjne nabrzeża - długość nabrzeża: 118,50 m - rzędna naziomu: +2,0 m npm - głębokość techniczna: H t =5,50 m - głębokość dopuszczalna: H dop =6,00 m 14

15 - obciążenie naziomu: Q= 5 10 kn/m 2 - urządzenia cumownicze: pachoły ZL 5 i ZL-10 - obciążenie nabrzeża od sił dobijania: P s = 14 kn/m - obciążenie nabrzeża od sił ciągnienia: C s = 12 kn/m - urządzenie odbojowe punktowe: belki odbojowe co 1,50 m Projektowane nabrzeże jest nabrzeżem płytowym, pod względem konstrukcyjnym obiekt dzieli się na trzy zasadnicze odcinki: I. Sekcje nr 1-7, sekcje typowe, długość sekcji 12,0 m, szerokość 6,5 m, rzędna nawierzchni +2,0 m, Głębokość techniczna: Głębokość dopuszczalna: H t = 5,50 m H dop = 6,00 m Dopuszczalne obciążenia użytkowe: - ścieżka cumownicza 5 kn/m 2 - plac, zaplecze 10 kn/m 2 II. Sekcja nr 8 płyta pod kontenerową stacje paliw, długości sekcji 12,0 m, szerokość 6,5 m rzędna płyty +2,0 m Głębokość techniczna: Głębokość dopuszczalna: H t = 5,50 m H dop = 6,00 m Dopuszczalne obciążenia użytkowe: - ścieżka cumownicza 5 kn/m 2 - plac, zaplecze 10 kn/m 2 - płyta pod kontenerową stacje paliw 30 kn/ m 2 III. Sekcja nr 9 (typowe) sekcja narożnikowa, rzędna nawierzchni +2,00 m, Głębokość techniczna: Głębokość dopuszczalna: H t = 5,50 m H dop = 6,00 m Dopuszczalne obciążenia użytkowe: - ścieżka cumownicza 5 kn/m 2 15

16 - plac, zaplecze 10 kn/m 2 Konstrukcja sekcji nr 1-7 Konstrukcja nabrzeża płytowa z przednią palościanką stalową i palami kozłowymi w tylnej części nabrzeża. Płyta żelbetowa o wymiarach w rzucie 12,0 x 6,5 m, projektuje się jako wylewaną na mokro bezpośrednio na gruncie na podkładzie z wyrównawczego betonu B15(C12/15) po wykonaniu elementów odwodnienia sekcji nabrzeża. Podpory płyty stanowią: - Pionowa palościanka stalowa Arcelor profil AU17 stal S270 L= 16,00 m, kleszcz 2x[200 stal St3S, rzędna ostrza -15,20 m, wnętrze pali wypełnione żelbetem (B30, C25/30) na długości ca 5,30 m, wypełnienie betonem (B30, C25/30) na długości ca 9,5 m, korek gruntowy 2,5 m - Pale rurowe Ø457/10 mm L= 17,30 m w układzie kozłowym o nachyleniu 5 : 1 (pal wyciągany) rzędna ostrza -16,90 m oraz 5 : 1 (pal wciskany) rzędna ostrza -16,90 m, wbitych na przemian co 2,00 m. W sekcji nr 1, która znajduje się bezpośrednio przy istniejącej przepompowni Rusko- Darłowo zostanie dodatkowo wyposażona w trzy przepusty (dwa o średnicy di=800mm i jeden o średnicy di = 450 mm) z rur kanalizacyjnych PE o długości ca 13,20 m. Przepusty umożliwiać będą spuszczanie wody z przepompowni do rzeki po wykonaniu nabrzeża. Konstrukcja sekcji nr 8 płyta pod kontenerową stacje paliw Sekcję nr 8 jest przystosowana do posadowienia na niej płyty pod kontenerową stacje paliw. Konstrukcję nabrzeża stanowi płyta żelbetowa o wymiarach w rzucie 12,0 x 6,5 m, projektuje się jako wylewaną na mokro bezpośrednio na gruncie na podkładzie z wyrównawczego betonu B15 (C12/15) po wykonaniu elementów odwodnienia sekcji nabrzeża. W w/w płycie wykonany zostanie otwór o średnicy 470 mm na wprowadzenie pala podtrzymującego projektowaną płytę pod kontenerową stację pali. Podpory płytę stanowią: 16

17 - Pionowa palościanka stalowa Arcelor profil AU17 stal S270 L= 16,00 m, kleszcz 2x[200 stal St3S, rzędna ostrza -15,20 m, wnętrze pali wypełnione żelbetem (B30, C25/30) na długości ca 14,00 m, korek gruntowy 1,0 m, korek betonowy 1,0 m - Pale rurowe Ø457/10 mm L= 17,30 m w układzie kozłowym o nachyleniu 5 : 1 (pal wyciągany) rzędna ostrza -16,90 m oraz 5 : 1 (pal wciskany) rzędna ostrza -16,90 m, wbitych na przemian co 2,00 m. Płytę pod stację stanowi płyta żelbetowa o wymiarach w rzucie 8,5 x 2,5 m, wylewana na mokro bezpośrednio na gruncie na podkładzie z betonu wyrównawczego B15(C12/15). Podpory pod płytę stanowi 5 pali rurowych stalowych wypełnionych żelbetem Ø457/10 mm, L=17,30 m, stal S355J2H o nachyleniu :1, rzędna ostrza -15,30 m, wbitych zgodnie z planem palowania. Konstrukcja sekcji nr 9 : Sekcja nr 9 jest sekcją narożnikową o konstrukcji płytowej z przednią palościanką stalową i palami kozłowymi w tylnej części nabrzeża. Płytę żelbetową projektuje się jako wylewaną na mokro bezpośrednio na gruncie na podkładzie z wyrównawczego betonu B15(C12/15) po wykonaniu elementów odwodnienia sekcji nabrzeża. Podpory płyty stanowią: - Pionowa palościanka stalowa Arcelor profil AU17 stal S270 L= 16,00 m, kleszcz 2x[200 stal St3S, rzędna ostrza -15,20 m, wnętrze pali wypełnione żelbetem (B30, C25/30) na długości ca 14,00 m, korek gruntowy 1,0 m, korek betonowy 1,0 m - Pale rurowe Ø457/10 mm L= 17,30 m w układzie kozłowym o nachyleniu 5 : 1 (pal wyciągany) rzędna ostrza -16,90 m oraz 5 : 1 (pal wciskany) rzędna ostrza -16,90 m, wbitych na przemian co 2,00 m. - Pale rurowe Ø457/10 mm L= 16,90 m o nachyleniu : 1, rzędna ostrza -15,30 m. Odprowadzanie ścieków i wód zaolejonych. W sekcji nr 6 zostaną zainstalowane osobno punkty odbioru ścieków i wód zaolejonych. Punktami odbioru będą zbiorniki z obudową ze stali kwasoodpornej. Ścieki i wody zaolejone odprowadzane będą do zbiorników podziemnych skąd odbierane będą przez uprawnione do tego służby. 17

18 Kontenerowa stacja paliw Na sekcji nr 8 na zaprojektowanej płycie posadowiona zostania kontenerowa stacją paliw płynnych typu Petro-Kompakt. Kontenerowa stacja paliw przeznaczona będzie do magazynowania i miejscowej dystrybucji produktów I i II klasy niebezpieczeństwa pożarowego tzn. benzyn, oleju napędowego i opałowego. Stacja paliwowa składa się z zbiornika dwupłaszczowego jedno lub dwu komorowego, zespołu urządzeń obsługi, ramy głównej. Stanowisko tankowania powinno spełniać warunki dotyczące magazynowania i dystrybucji paliw płynnych i przepisy dotyczące tymczasowej stacji paliw zawartych w Dz. U. z 2000 r., nr 98, poz wraz z późn. zmianami oraz Warunkami Dozoru Technicznego. Krawężniki ochronne Krawężniki odwodne projektuje się kątownik L150x150x12 mm, stal St3S z belką gumową 140x140 mm. W krawężniku należy wykonać przerwy długości 100 cm przy pachołach cumowniczych oraz przy wnękach drabinkowych. Pachoły Nabrzeże ma być wyposażone w pachoły cumownicze żeliwne typu ZL 5 (13 szt.) i ZL10 (14 szt.) rozmieszczone zgodnie z planem wyposażenia. Odbojnice Na odwodnej ścianie nabrzeża mają być zainstalowanie pionowe i poziome belki odbojowe z elastomeru poliuretanowego produkcji Milanówek typu MDB 150x150 mm : - Pionowe belki odbojowe typu MDB 150x150 mm, L=150 cm co 1,5 m. (73 szt.) - Poziome belki odbojowe typu MDB 150xx150 mm, o łącznej długości L C = 101,70 m. Dylatacje, izolacje, odwodnienia Dylatacje Wykonane będą z dwu warstw papy na lepiku. Jako połączenie sekcji projektuje w dylatacjach płyty żelbetowej dylatacyjne z prętów stalowych gładkich ø 32 mm o długości L=0,6 m. ze stali St3S. Izolacje Od strony nasypu, powierzchnia betonu ma być trzykrotnie pomalowana preparatem Disperbit. Odwodnienie nabrzeża 18

19 Wzdłuż nabrzeża za płytą projektuje się ciągłe odwodnienie z rur perforowanych PVC o średnicy wew. 100 mm równoległe do linii brzegowej oraz prostopadłe do linii nabrzeża rury perforowane PVC 100 mm prowadzone pod płytą nabrzeża połączone z filtrem odwrotnym w rozstawie co ca 6m. Rury należy obsypać kruszywem z frakcji mieszanych jak przy filtrze odwrotnym. Filtr odwrotny wykonać z mieszanki kruszywa: drobny kamień mm: 61%, żwir gruby 8-16 mm: 22%, żwir drobny 2-4 mm: 17%. W miejscach filtra odwrotnego w brusach ścianki szczelnej wykonać otwory 15x150 mm po obu stronach brusa tak by sięgały po wbiciu ścianki do rzędnej ca -1,60 m. Drabinki wyjściowe Konstrukcja drabinek stalowa, stal St3S, montowane we wnękach w sekcji nr 2, 5, 9 (łącznie 3 szt.). Zbiorniki na ścieki i wody zaolejone. Za nabrzeżem podziemiom umieszczone zostaną dwa zbiorniki do których odprowadzane będą, do jednego zbiornika, ścieki, a do drugiego, wody zaolejone z jednostek pływających. Zbiornik na ścieki o pojemności użytkowej 9,9 m 3, oraz zbiornik na wody zaolejone o pojemności użytkowej 12,0 m 3, będą wykonane jako monolityczne szczelne żelbetowe konstrukcje z odrębną płytą przykrywającą. 3.2 Branża hydrotechniczna- roboty czerpalne Głębokości przy linii projektowanego nabrzeża zlokalizowanego równolegle do osi rzeki Wieprzy wynoszą od [-]0,8 m n.p.m do [-]6,0 m n.p.m. W celu uzyskania proj. głębokość [-]5,50 m część robót (przy niskich stanach wody) należy wykonać wchodząc w ląd, aby zlikwidować istniejącą skarpę brzegową z rzędnymi znajdującymi się ponad lustro wody. Opis robót czerpalnych. Roboty czerpalne związane z pogłębieniem rzeki Wieprzy w rejonie projektowanego przedłużenia Nabrzeża Słupskiego wykonać po zakończeniu robót budowlanych związanych z konstrukcją nabrzeża. Akwen przy nowo projektowanym nabrzeżu zostanie pogłębiony do projektowanej głębokości tj. [-] 5,5 m npm. Obszar objęty robotami ma szerokość ok. 40,0 m. i długość ok. 110,0 m i jest przedstawiony na planie sytuacyjnym (rys. nr 2). Przewidywana objętość urobku 14058,90 m 3. Wybrany urobek przetransportować w miejsce wskazane przez 19

20 Inwestora. Przed wykonaniem robót należy wykonać sondaż całego akwenu objętego robotami czerpalnymi, będzie on podstawą do określenia ilości faktycznie wykonanych robót, oraz przeprowadzić analizę prób urobku mającą na celu stwierdzenie czy urobek jest zanieczyszczony (analizę przeprowadzić zgodnie z Rozporządzeniem Ministra Środowiska z dnia r. w sprawie rodzajów oraz stężeń substancji, które powodują, że urobek jest zanieczyszczony). Jeżeli w/w analiza stwierdzi, że urobek nie jest zanieczyszczony dopuszcza się możliwość wykorzystania wydobytego urobku do innych celów tj. likwidacja przegłębień, umocnienia linii brzegowej, zalądowienia obszarów przybrzeżnych itp. 3.3 Instalacje elektryczne: Zasilanie całego terenu zostanie zrealizowane ze złącza kablowo-pomiarowego typu ZKP-2/2P zaprojektowanego przy granicy z działką nr 1/16 o mocy przyłączeniowej 40kW. W pobliżu projektowanego złącza ZKP projektuje się węzeł kablowy WK wyposażony w 8 pól odpływowych. Kable należy układać na głębokości 0,7m na 10cm podsypce z piasku. Przy przejściach kablami przez drogi oraz przy skrzyżowaniach z innymi instalacjami kabel należy układać w rurze osłonowej typ. DVK Ø75. Oświetlenie zewnętrzne: Oświetlenie nabrzeża Słupskiego zaprojektowano na słupach aluminiowych typu SAL-10 z wysięgnikiem 2m produkcji ROSA o wysokości 10m. Na słupach przewidziano montaż opraw oświetleniowych typu LUNOIDA prod. ROSA wyposażonych w lampy sodowe 150W. Ilość słupów - nabrzeże Słupskie 4 szt. Oświetlenie drogi dojazdowej do nabrzeża Słupskiego zaprojektowano na słupach aluminiowych SAL-80K wyposażonych w wysięgnik WR-4/1 o wysokości 8m. Na słupach zaprojektowano oprawy typu LUNOIDA prod. ROSA wyposażonych w lampy metalohalogenkowe 70W. Wszystkie słupy należy zamontować na prefabrykowanych fundamentach. Ilość słupów oświetlenie drogi 7 szt. 3.4 Branża instalacyjna: Sieć wodociągowa Zaprojektowano odcinek sieci wodociągowej od włączenia w sieć istniejącą w ul. Plażowej (punkt W1) do punktu W24. Projektowana sieć umożliwia wykonanie przyłącza dla projektowanej rozbudowy Nabrzeża Słupskiego a także stanowi rezerwę dla późniejszej rozbudowy komunalnej sieci wodociągowej. Długość projektowanej sieci wynosi 500,4 m. Przyjęto wykonanie sieci z PE, średnicy 20

21 DN 200. Sieć prowadzona jest poniżej głębokości przemarzania, przejścia pod rowami w technologii przewiertu sterowanego w rurach osłonowych zagłębionych min. 1,50 m poniżej dna rowu. Na długości od punktu W18 do W24 sieć prowadzona będzie w projektowanym, w opracowaniu branży architektonicznej, nasypie. Na sieci przyjęto 1 hydrant nadziemny DN80 z zabezpieczeniem na wypadek złamania, zlokalizowany przy ul. Masztowej (punkt W8a). Zgodnie z ustaleniami, w miejscach gdzie projektowana sieć wodociągowa przebiegać będzie w nasypach (pod nawierzchnią tymczasową), zaprojektowano jedynie odgałęzienia z zasuwami, umożliwiające późniejszy montaż hydrantów. Przyłącze wodociągowe dla rozbudowy Nabrzeża Słupskiego Dla rozbudowy Nabrzeża Słupskiego zaprojektowano przyłącze wodociągowe. Przyłącze zapewniać będzie wodę na potrzeby jednostek pływających, hydrantów zewnętrznych oraz posiada niezbędną rezerwę dla planowanych w przyszłości inwestycji w pobliżu rozbudowywanego Nabrzeża Słupskiego, tj. przystani rybackiej oraz budynku techniczno socjalnego. Średnica przyłącza wodociągowego oraz dobrana armatura wynika z konieczności zapewnienia wody na cele przeciwpożarowe w ilości 10 dm 3 /s. Oszacowane zużycie wody na cele socjalne rozbudowanego Nabrzeża Słupskiego, przystani rybackiej oraz budynku techniczno-socjalnego, wynosić będzie 3,0 dm 3 /s. Długość projektowanego przyłącza wynosi 135,1 m. Przyjęto wykonanie przyłącza z PE, średnicy DN 160. W przeważającej części przyłącze prowadzone jest pod rowami w techno-logii przewiertu sterowanego w rurze osłonowej zagłębionej min. 1,50 m poniżej dna głębszego rowu melioracyjnego. Przyłącze zakończone jest studnią z zasuwami, wodomierzem oraz zaworem antyskażeniowym. Zewnętrzna instalacja wodociągowa Na potrzeby rozbudowy Nabrzeża Słupskiego zaprojektowano zewnętrzną instalację wodociągową zapewniającą dostawę wody na potrzeby przeciwpożarowe oraz do dystrybutorów wody dla jednostek pływających. Na projektowanej instalacji przyjęto również wykonanie zaślepionych odgałęzień dla instalacji wodociągowych socjalnych i przeciwpożarowych, projektowanych wg odrębnych opracowań, na potrzeby planowanych w przyszłości inwestycji, tj. przystani rybackiej i budynku technicznosocjalnego. Przyjęto wykonanie instalacji z PE, średnicy od DN 125 do DN 32. Projektowana instalacja zaczyna się bezpośrednio za studnią wodomierzową na przyłączu, w punkcie W30. Na instalacji, za trójnikiem stanowiącym rezerwę dla późniejszego przyłączenia budynku techniczno-socjalnego, w punkcie W35 przyjęto studnię z dwiema zasuwami oraz zaworem antysakżeniowym. Na instalacji przyjęto dwa hydranty nadziemne DN 80 z zabezpieczeniem na wypadek złamania. Lokalizacja hydrantów zapewnia objęcie ich zasięgiem całego rozbudowywanego Nabrzeża Słupskiego, 21

22 jest również optymalna dla planowanych w przyszłości inwestycji sąsiadujących, w szczególności jeden z hydrantów obejmie swym zasięgiem budynek techniczno-socjalny. W punkcie W39 przyjęto studnię z wodomierzem i zaworami odcinającymi, w tym również jednym zaworem spustowym. Armatura ta służyć będzie do pomiaru ilości wody pobieranej przez jednostki pływające oraz umożliwiać będzie spuszczanie wody na okres zimowy z instalacji zasilania dystrybutorów wody. Instalacja od studni W39 do każdego z dystrybutorów prowadzona jest powyżej głębokości przemarzania, należy zatem na każdy okres zimowy opróżniać ten fragment instalacji z wody. Ponowne uruchomienie instalacji może następować dopiero po rozmarznięciu warstwy gruntu. Na potrzeby jednostek pływających, w niniejszym projekcie przyjęto zasilanie 3 dystrybutorów energii elektrycznej i wody. Kanalizacja sanitarna Dla odbierania ścieków sanitarnych z jednostek pływających przy rozbudowywanym Nabrzeżu Słupskim. przyjęto portową stację oczyszczania Vogelsang typ S160 z pompą V100-45Q HD, w obudowie ze stali kwasoodpornej, z wężem ssącym DN 40 długości 15 mm z zaworem kulowym i stożkową końcówką ssącą. Obliczeniowa wydajność pompy zabudowanej w stacji wynosi 2,5 dm 3 /s. Ścieki ze stacji, spływać będą grawitacyjnie do studni rozdzielczej S1. W studni tej ścieki będą kierowane na bezodpływowy zbiornik ścieków sanitarnych. Po wybudowaniu III etapu inwestycji, tzn. budynku techniczno-socjalnego wraz z przepompownią kierującą ścieki do miejskiej sieci kanalizacyjnej, ścieki ze studni S1 będą kierowane do przepompowni. Zbiornik będzie posiadał pojemność użytkową 9,9 m 3, rząpie (przegłębienie) w dnie, wlot ścieków sanitarnych, włączenie przewodu wentylacyjnego oraz dwa włazy. Pod włazem złazowym należy zainstalować stopnie złazowe jak dla studni. Zbiornik należy wykonać jako szczelny żelbetowy monolityczny z odrębną płytą przykrywającą żelbetową. Parametry betonu nie gorsze jak dla studni. Wentylację zbiornika należy wyprowadzić na teren zielony i zakończyć rurą wywiewną 0,50 m nad terenem, osadzoną w murowanym cokole. Dla odbierania wód zęzowych (wód zanieczyszczonych głównie substancjami ropopo-chodnymi) z jednostek pływających przy rozbudowywanym Nabrzeżu Słupskim przyjęto portową stację oczyszczania Vogelsang typ S160 z pompą V100-45Q HD, w obudowie ze stali kwasoodpornej, z wężem ssącym DN 40 długości 15 mm z zaworem kulowym i stożkową końcówką ssącą. Karta katalogowa stacji w załączeniu. Stację należy doposażyć o ogrzewanie wnętrza z termostatem, stacyjkę włączającą na klucz, automat na żetony oraz licznik czasu pracy. Obliczeniowa wydajność pompy zabudowanej w stacji wynosi 2,5 dm 3 /s. Wody zęzowe ze stacji, spływać będą grawitacyjnie do bezodpływowego zbiornika (oznaczanie na rysunku: ZWZ). Zbiornik 22

23 będzie posiadał pojemność użytkową 12,0 m 3, rząpie (przegłębienie) w dnie, wlot wód zaolejonych, włączenie przewodu wentylacyjnego oraz dwa włazy. Pierwszy z włazów wykonany zostanie bezpośrednio nad przegłębieniem w dnie i służyć będzie do wkładania węża ssawnego wozu asenizacyjnego. Drugi właz służyć będzie do ewentualnego wchodzenia do opróżnionego i przewentylowanego zbiornika w celach inspekcyjnych lub serwisowych. Pod włazem złazowym należy zainstalować stopnie złazowe jak dla studni. Zbiornik należy wykonać jako szczelny żelbetowy monolityczny z odrębną płytą przykrywającą żelbetową. Parametry betonu nie gorsze jak dla studni. Wentylację zbiornika należy wyprowadzić na teren zielony i zakończyć rurą wywiewną 0,50 m nad terenem, osadzoną w murowanym cokole. Przyjęto, że zbiornik żelbetowy wraz z fundamentem, płytą przykrywającą, otworami i stopniami złazowymi należy przyjmować wg projektu konstrukcji. Wg niniejszego opracowania zbiornik należy doposażyć o nadstawki betonowe i właz. Wody zęzowe mogą być odbierane wyłącznie przez firmy do tego uprawnione. Mieszanie tych wód ze ściekami sanitarnymi lub wywożenie ich do stacji zlewczych oczyszczalni ścieków jest zabronione. Kanalizacja deszczowa Dla odprowadzenia wód deszczowych w rozbudowywanego Nabrzeża Słupskiego, zaprojektowano instalację kanalizacji deszczowej. Wlot wód deszczowych następuje do odwodnienia liniowego o łącznej długości 15,0 m, ułożonego w kształcie litery L przy projektowanej kontenerowej stacji paliw (projekt stacji paliw wg odrębnego opracowania) oraz do trzech wpustów ulicznych z osadnikami. Wody deszczowe przepływają przez separator koalescencyjny, o poniższych cechach charakterystycznych: o przepustowość 30 dm 3 /s, o pojemność osadnika 3,5 m 3, o ilość zatrzymanego oleju 1,42 m 3, o separator wyposażony w pływakowe odcięcie odpływu zabezpieczające przed wypły-nięciem zdeponowanych substancji ropopochodnych, o separator posiada pionowy kanał do poboru próbek w zasyfonowanym odpływie. Separator należy nadbudować kręgami betonowymi i zakończyć zwieńczeniem z włazem że-liwnym klasy D 400 i średnicy 680 mm. Za separatorem zaprojektowano studnię z zasuwą burzową automatycznie i ręcznie zamykającą przepływ w przypadku wystąpienia przeciwnego kierunku przepływu wód deszczowych w wyniku znacznego podniesienia się poziomu wody w rzece Wieprza. Przyjęto zasuwę wykonaną z polipropylenu z klapą ze stali nierdzewnej. Zasuwę umieszczono w suchej studni z kinetą ślepą. Za studnią z zasuwą burzową, wody przepływają przez studnię z kaskadą i dalej do wylotu. Rzędna wylotu oczyszczonych wód deszczowych do rzeki Wieprza wynosi -0,77 m n.p.m. 23

24 3.5 Branża drogowa: W 1 Etapie inwestycji drogę dojazdową projektuje jako tymczasową umożliwiającą dojazd do nabrzeża. Jezdnię szer. 6,0 m i place manewrowe o nawierzchni utwardzonej przepuszczającej wodę (żwir, tłuczeń ) Nabrzeże projektuje się jako docelowe: Nawierzchnia z kostki brukowej. Układ jezdni nie zostanie zmieniony w późniejszych etapach. Wymieniona zostanie jedynie nawierzchnia i rozbudowany układ drogowy o dodatkowe miejsca parkingowe. Roboty ziemne. Koryto wykonać do poziomu niwelety robót ziemnych (zgodnie z przekrojami poprzecznymi i konstrukcyjnymi), następnie zagęścić grunt lekkimi walcami lub płytami wibracyjnymi do Is=0,97, w wypadku trudności z uzyskaniem wskaźnika doziarnić grunt kruszywem łamanym lub żwirem. Roboty ziemne wykonywać zgodnie z normą PN S 02205/98 Drogi samochodowe Odwodnienie. Odwodnienie nabrzeża spadkami podłużnymi i poprzecznymi do projektowanych wpustów deszczowych. Pochylenia podłużne min. 0,3 %, Pochylenia poprzeczne min. 0,3 %, Droga dojazdowa do nabrzeża posiada nawierzchnię przepuszczającą wodę nie wymaga odwodnienia. Konstrukcje nawierzchni: Jezdnie i place manewrowe: Nawierzchnia utwardzona, przepuszczająca wodę ( żużel, tłuczeń) Na podsypce cementowo-piaskowej gr. 3cm Podbudowa kruszywo łamane #0/31,5mm, stabilizowane mechanicznie gr. 20cm. Warstwa odsączająca z pospółki Is=1,0 gr. 20cm. Krawężniki: Krawężniki bet. 30x15cm na ławie bet. 25x25cm z oporem z betonu B

25 3.6 Roboty ziemne: Teren przy nabrzeżu i drodze został zaprojektowany na wysokości 2.0 m.n.p.m. Projektuje się zdjęcie warstwy gleby z powierzchni działki do poziomu stropu gruntu rodzimego i wykonanie nasypu. Zasyp należy wykonać z piasku średniego o I s 0,95. Przewidywana objętość zasypu wynosi 92222,77 m 3. Grunt z wykopów nie nadający się do wbudowania zostanie przewieziony w miejsce wskazane przez Wykonawcę i uzgodnione z Inwestorem. Charakterystyczne punkty brzegowe skarp platformy zostały pokazane na rysunkach zagospodarowania niniejszego opracowania. Dodatkowo projektuje się również nasyp nad fragmentem sieci wodociągowej ( wg. rys. Zagospodarowania terenu), rzędne nasypu wahają się od 1,0 1,25 m.n.p.m. 4. ZESTAWIENIE POWIERZCHNI 4) Zestawienie powierzchni poszczególnych częsci zagospodarowania działki budowlanej lub terenu, jak powierzchnia zabudowy projektowanych i adaptowanych obiektów budowlanych, powierzchnia dróg, placów i chodników, powierzchnia zieleni oraz inncyh części terenu niezbędnych do sprawdzenia zgodności z ustaleniami miejscowego planu zgospodarowania przestrzennego lub decyzją o warunkach zabudowy i zagospodarowania terenu, jeżeli jest ona wymagana zgodnie z przepisami o planowaniu i zagospodarowaniu przestrzennym; Powierzchnia inwestycji obejmie: ok m 2 nabrzeża warz z droga dojazdową i terenem przyległym Zestawienie powierzchni Rodzaj nawierzchni Jednostka Liczba jednostek Nawierzchnia utwardzona żwirowa m Nawierzchnia utwardzona z kostki brukowej - nabrzeże m Zieleńce ( trawniki ) m Razem m

26 5. DANE TECHNOLOGICZNE 5) Dane informacyjne czy działka lub teren, na którym jest projektowany obiekt budowalny, są wpisane do rejestru zabytków oraz czy podlegają ochronie na podstawie ustaleń miejscowego planu zagospodarowania przestrzennego; Nie dotyczy projektowanego obiektu 6. WPŁYW EKSPLOATACJI GÓRNICZEJ 6) Dane określające wpływ eksploatacji górniczej na działkę lub teren zamierzenia budowlanego, znjadującego się w granicach terenu górniczego; Nie dotyczy projektowanego obiektu 7. WPŁYW OBIEKTU NA ŚRODOWISKO 7) Informację i dane o charakterze i cechach istniejących i przewidywanych zagrożeń dla środowiska oraz higieny i zdrowia użytkowników projektowanych obiektów budowlanych i ich otoczenia w zakresie zgodnym z przepisami odrębnymi; Na podstawie powszechnie obowiązujących przepisów (warunki techniczne, przepisy przeciwpożarowe, przepisy z zakresu ochrony środowiska) stwierdza się, że przyjęte rozwiązania projektowe, nie ograniczają możliwości zagospodarowania lub zabudowy sąsiednich nieruchomości, a tym samym nie znajdują się one w obszarze oddziaływania planowanej inwestycji. OCHRONA PRZECIWPOŻAROWA Dojazd pożarowy dla przedmiotowej inwestycji zapewniają wjazd z sięgacza drogi publicznej oraz projektowane drogi na terenie własnym. Drogi zapewniające dojazd do obiektu 26

27 mają szerokość min 6,00m i konstrukcję nawierzchni jezdni wykonano dla kategorii obciążenia ruchem KR5. Projektowane przedłużenie nabrzeża, będzie chronione wodą do zewnętrznego gaszenia pożaru w ilości min. 10 dm3/s z hydrantów: - projektowane dwa hydranty nadziemne DN 80 z zabezpieczeniem na wypadek złamania. Lokalizacja hydrantów zapewnia objęcie ich zasięgiem całego rozbudowywanego Nabrzeża Słupskiego (stosowanie do wymogów zawartych w rozporządzeniu MTiGM z w sprawie warunków technicznych, jakim powinny odpowiadać morskie budowle hydrotechniczne i ich usytuowanie). Projektowane przyłącze do sieci wodociągowej miejskiej chronione wodą do zewnętrznego gaszenia pożaru w ilości min. 30 l/s z hydrantów: - projektowany 1 hydrant nadziemny DN80 z zabezpieczeniem na wypadek złamania, zlokalizowany przy ul. Masztowej (punkt W8a). INFORMACJA O ODPADACH Dla zakresu niniejszego opracowania wykonane zostaną głównie roboty ziemne o charakterze nasypowym. Niewykorzystane w trakcie budowy materiały budowlane typu: drewno, kable mogą być wykorzystane przy innych zadaniach inwestycyjnych. Zostaną zabrane i zmagazynowane przez wykonawców robót. Opakowania materiałów budowlanych takie, jak folie, taśmy, worki zostaną zeskładowane w kontenerach i wywiezione na składowisko odpadów. Na podstawie ustawy z dnia 27 kwietnia 2001r. o odpadach (Dz.U. Nr 62 poz. 628 z późn. zm.) art. 17 ust.2 wytwórca odpadów nie jest zobowiązany do uzyskania pozwo-lenia na wytwarzanie odpadów, które powstaną w związku z realizacją przedmiotowej inwestycji, ponieważ łączna ilość odpadów innych niż niebezpieczne nie będzie większa niż 5 tysięcy Mg. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Informacje dotyczące bezpieczeństwa i ochrony zdrowia dla przedmiotowej inwestycji zostały podane w odrębnym opracowaniu pn. Informacja dotycząca bezpieczeństwa i ochrony zdrowia. 27

28 8. INNE DANE 8) Inne konieczne dane wynikające ze specyfiki, charakteru i stopnia skomplikowania obiektu budowlanego lub robót budowlanych; Nie dotyczy projektowanego obiektu 28
