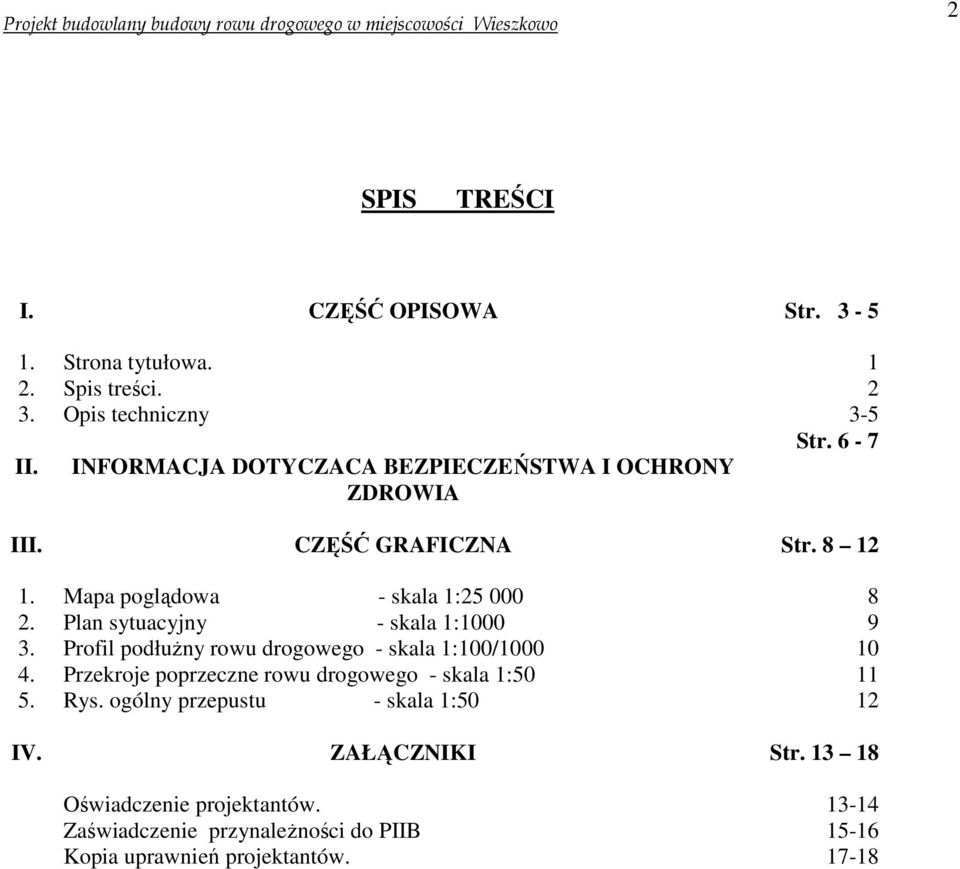

1 2 SPIS TREŚCI I. CZĘŚĆ OPISOWA Str Strona tytułowa Spis treści Opis techniczny 3-5 II. INFORMACJA DOTYCZACA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Str. 6-7 III. CZĘŚĆ GRAFICZNA Str Mapa poglądowa - skala 1: Plan sytuacyjny - skala 1: Profil podłużny rowu drogowego - skala 1:100/ Przekroje poprzeczne rowu drogowego - skala 1: Rys. ogólny przepustu - skala 1:50 12 IV. ZAŁĄCZNIKI Str Oświadczenie projektantów Zaświadczenie przynależności do PIIB Kopia uprawnień projektantów

Plan sytuacyjny - skala 1:1000 9 3. Profil podłużny rowu drogowego - skala 1:100/1000 10 4.

2 3 I. CZĘŚĆ OPISOWA. 1. Podstawa opracowania. Projekt budowlany budowy rowu drogowego w miejscowości Wieszkowo został opracowany na zlecenie : Gminy Krzywiń, ul. Rynek 1, Krzywin.. 2. Przedmiot i zakres opracowania. Przedmiotem opracowania jest zaprojektowanie rowu drogowego w pasie dróg gminnych do odwodnienia ich nawierzchni. Podstawowe dane charakteryzujące inwestycje L.p. Charakterystyczne dane Parametr 1. Projektowana długość rowu drogowego (m ) 341,60 2. Szerokość dna ( m ) 0,40-0,50 3. Nachylenie skarp 1:1,5 4. Umocnienie skarp i dna betonowymi płytami ażurowymi typu MEBA (m 2 ) 89,30 5. Projektowana średnia głębokość rowu drogowego ( m. ) 0,66 6. Projektowana długość przepustu drogowego ( m. ) 8,0 7. Projektowana średnica przepustu z rur Pecor -Optima ( m. ) 0,50 3. Materiały źródłowe wykorzystane do projektu. - Mapa w skali 1: Pomiary i wizja terenowa. - Informacje uzyskane od Inwestora. - Normy branżowe. - Prawo budowlane. - Prawo wodne. - Prawo ochrony środowiska. 4. Stan istniejący Drogi gminna zlokalizowana na działce nr 270 i 351/2 nie posiadają odwodnienia nawierzchni drogowej. Woda z korony nawierzchni spływa na sąsiednie posesje. W związku z powyższym zachodzi potrzeba budowy rowu drogowego. 5. Warunki gruntowo-wodne. Wg wykonanych odkrywek wykonanych dla potrzeb w/w dokumentacji w podłożu występują piaski drobne w stanie luźnym i średnio zagęszczonym do głębokości 1,20m ppt. Nie stwierdzono występowania wody gruntowej do gł. 1,20m.

Projektowana długość rowu drogowego (m ) 341,60 2. Szerokość dna ( m ) 0,40-0,50 3. Nachylenie skarp 1:1,5 4. Umocnienie skarp i dna betonowymi płytami ażurowymi typu MEBA (m 2 ) 89,30 5.

3 4 6. Opis rozwiązań projektowych. 6.1 Rów drogowy Projektowany rów drogowy zlokalizowany zostanie na działkach nr geod. 270 i 351/2. W pasie drogowym dróg gminnych. Przed przystąpieniem do robót należy wytyczyć rów drogowy przez służby geodezyjne. Wykop rowów mechaniczny koparką podsiębierną. Pozyskany grunt z wykop rowu drogowego należy wywieźć poza obszar robót. Szerokość dna rowu 0, m, nachylenie skarp 1:1,5. Umocnienie dna i skarp rowu na odcinku 281,10m należy wykonać płytami ażurowymi typu MEBA o wymiarach 60x40x8cm ułożonymi na podsypce cementowo-piaskowej 1:4, gr. 5cm. Wszystkie otwory płyt ażurowych wypełnić żwirem. Powierzchnie skarp rowu ponad płytami, obsiać mieszanką traw w ziemi urodzajnej (humus gr. 5cm). Warstwa humusu powinna być lekko zagęszczona. Nasiona trawy należy rozsypać równomiernie na powierzchni skarpy w ilości co najmniej 4g/m 2 Po rozsypaniu nasion, przykryć je gruntem poprzez lekkie grabienie powierzchni skarpy. Uzupełnienie brakujących miejsc na dnie oraz skarpach rowu np. naroża skarp oraz styk skarp z dnem w miejsce płyt ażurowych betonem dozbrojonym C20/ Przepust drogowy Wykop pod przewód przepustu mechaniczny przy użyciu koparki podsiębiernej. Wykop pod podłoże gr. 0,20m z pospółki mechaniczny - ostatnie 10cm ręczny. Podłoże pod przewód przepustu z pospółki o maksymalnej średnicy ziaren kruszywa 20 mm, gr.0,2m staranie zagęszczone. Górna warstwa posypki musi być równa. Dno wykopu powinno być wyrównane z dokładnością do plus,minus 2,0cm. Wskaźnik zagęszczenia =0,98 % wg Proctora. Podsypka z pospółki powinna być ułożona tak, aby górna jej warstwa o grubości równej wysokości karbu była luźna i karby rury mogły swobodnie się w nie zagęścić. Rury PEHD Pecor -Optima o średnicy 50cm należy układać w wykopie zgodnie z zniwelowanym spadkiem oraz wytyczoną osią przewodu. Spadek przewodu przepustu 1%. Obsypka przewodu przepustu ręczne do wysokości 30cm ponad górną krawędź przewodu żwirem, o frakcji zawierającej się w przewodzie 0-32 mm i o nierównomiernym uziarnieniu (D>5). Zagęszczenie obsypki przy użyciu ubijaków mechanicznych. Zasypanie mechaniczne warstwami gr. 0,30m z zagęszczeniem ubijakami mechanicznymi. Wskaźnik zagęszczenia 0,98 wg. Proctora. Umocnienie dna i skarp rowu powyżej wlotu i poniżej wylotu na dł. 3,00m z kamienia polnego gr.11-13cm na podsypce cementowo-piaskowej 1:3,gr. 10cm. 7.0 Istniejące uzbrojeniem podziemne W obrębie robót może występować niezainwentaryzowana sieć wodociągowa. Przed przystawieniem do prac należy wykonać próbne przekopy celem ustalenia rzeczywistego posadowienia przedmiotowej sieci..

Pozyskany grunt z wykop rowu drogowego należy wywieźć poza obszar robót. Szerokość dna rowu 0,40-050 m, nachylenie skarp 1:1,5.

4 5 8.0 Uwagi końcowe. Roboty prowadzić zgodnie z projektem oraz Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano-Montażowych cz. II. Przed przystąpieniem do robót zawiadomić zainteresowane instytucje i użytkowników których urządzenia znajdują się w pobliżu kanału o terminie rozpoczęcia robót. Przed przystąpieniem do robót sprawdzić faktyczne rzędne istniejącego uzbrojenia podziemnego Opracował. mgr inż. Andrzej Grzesiak

5 6 II. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA 1. Nazwa i adres obiektu budowlanego: Budowa rowu drogowego w miejscowości Wieszkowo gm. Krzywiń, pow. Kościan. 2. Inwestor: Gmina Krzywiń Gminy Krzywiń, ul. Rynek, Krzywiń. 3. Projektant: PROJEKTOWANIE, NADZOROWANIE ROBÓT mgr inż. Andrzej Grzesiak ul. B. Hasiora Leszno 4. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji obiektów: Roboty obejmują wykonanie: Rowu drogowego o dł. 341,60m. Przepustu z rur Peror Optima Ø 0,40m i długości 8,0m, Kolejność wykonania robót : - roboty przygotowawcze- wytyczenie geodezyjne, - wykonanie rowu drogowego wraz z jego umocnieniem, - wykonanie wykopów pod przewód przepust z rur Peror Optima Ø 0,0m, - montaż przewodu przepustu, -umocnienie wlotu i wylotu przepustu 5. Wykaz istniejących obiektów budowlanych W obszarze objętym projektem nie występują obiekty budowlane. 6. Elementy zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. Na teranie planowanych robót zagrożenie bezpieczeństwa i zdrowia ludzi może wystąpić w następujących przypadkach: - Prowadzenie głębokich wykopów. - Zsuwy skarp gruntu uwodnionego oraz w wyniku obciążenia naziomu. - Prowadzenie wykopu w gruntach uwodnionych. - Prowadzenie robót ziemnych w wodzie. - Prowadzenie robót ziemnych w okresach intensywnych opadów i wysokiego poziomu wód gruntowych.

Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji obiektów: Roboty obejmują wykonanie: Rowu drogowego o dł. 341,60m.

6 7 7. Przewidywane zagrożenie podczas realizacji robót budowlanych. - Wykonywanie wykopów o głębokościach większych niż 1,5 m. - Roboty ziemne związane z przemieszczeniem i zagęszczeniem gruntu. - Zsuwy skarp i oberwiska gruntu podczas obfitych opadów atmosferycznych. - Roboty montażowe w dnie głębokich wykopów. - Wysoki poziom wód gruntowych w wyniku obfitych opadów atmosferycznych. - Roboty prowadzone z wody. 8. Sposób prowadzenia instruktażu. Przed przystąpieniem pracowników do realizacji robót stwarzających zagrożenia dla zdrowia i życia należy przeprowadzić instruktaż metodyczno pokazowy, zwracając uwagę na występujące zagrożenia oraz sposoby zabezpieczenia przed nimi, a w szczególności: - Praca w pobliżu sprzętu mechanicznego. - Wykonywanie robót ziemnych i montażowych w dnie wykopów. - Wykonywanie robót w przy skarpie głębokich wykopów. - Wykonanie robót z zastosowaniem odzieży roboczej i ochronnej. - Obciążenie naziomu wykopu gruntem z odkładu. - Praca sprzętu mechanicznego w rejonie wykopów. - Wykonywanie robót ziemnych przy wysokim poziomie wód gruntowych. 9. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia oraz zapewniające komunikacje i ewakuację w razie wypadku, awarii, lub pożaru. - W miejscu prowadzonych prac zabezpieczyć organizację ruchu sprzętem mechanicznym - Miejsce prowadzonych robót ziemnych od strony wykopów zabezpieczyć taśmą ostrzegawczą na wysokości 0,9 1.2 m licząc od poziomu terenu. - W miejscu dobrze widocznym należy umieścić tabliczki TEREN BUDOWY OBCYM WSTEP WZBRONIONY oraz tablicę informacyjną zawierającą dane o obiekcie oraz podstawowe telefony alarmowe. - Podczas realizacji robót należy zapewnić szybki dostęp do telefonu. - Należy utrzymywać porządek i ład w rejonie prowadzonych robót. - Przy wykonywaniu robót budowlanych należy stosować wyroby budowlane zapewniające spełnienie wymagań podstawowych, posiadające atest, dopuszczone do obrotu i powszechnego lub jednostkowego stosowania w budownictwie. W czasie wykonywania robót budowlanych należy bezwzględnie przestrzegać warunków technicznych i technologicznych wykonania i odbioru robót budowlano montażowych wydanych przez Ministerstwo Gospodarki Przestrzennej i Budownictwa oraz warunków BHP Opracował : mgr inż. Andrzej Grzesiak

- Roboty prowadzone z wody. 8. Sposób prowadzenia instruktażu.
