OPIS DO PRZEDMIARU ROBÓT

Transkrypt

1 OPIS DO PRZEDMIARU ROBÓT I. Opis do przedmiaru robót II. Obliczenia do przedmiaru robót (pozycja przedmiaru) III. Bilans mas ziemnych tabela Nr 1 1

2 I. Opis do przedmiaru robót Przedmiotem przedmiaru robót są roboty budowlano montażowe na wykonanie zadania pod nazwą Popowodziowy remont wyrwy brzegowej na prawym brzegu rz. Mała Panew w rejonie km 67,78 w Żędowicach gm. Zawadzkie, pow. strzelecki, woj. opolskie. Roboty przewidziano na odcinku około 72,85 m. Przewiduje się wykonanie: opaski brzegowej z narzutu kamienia łamanego ciężkiego geowłókninie, na powyżej opaski brzegowej wykonanie ubezpieczenia skarpy pasem szerokości 3,0 m narzutem z kamienia łamanego w płotkach faszynowych na geowłókninie. Zasadnicze masy ziemne na odcinku do zasypania wyrwy uzyskano z częściowych likwidacji odsypiska na brzegu prawym poniżej jazu. Technologia robót wynika z projektowanych rozwiązań technicznych i jest zgodna z warunkami wykonania i odbioru robót budowlano montażowych. Ilość jednostek podanych w przedmiarze robót została obliczona w części zestawieniowej. Przedmiar robót należy odczytywać w powiązaniu z rysunkami oraz Szczegółową Specyfikacją Techniczną. II. Obliczenia do przedmiaru robót ( wg pozycji przedmiaru) 1. ROBOTY PRZYGOTOWAWCZE 1.1. Wytyczenie obiektu wraz ze stabilizacją punktów wysokościowych (Roboty pomiarowe przy regulacji rzek o szerokości koryta do 20 m) 52,85 m +2*10 = 72,85 m 1.2. Wykonanie i rozbiórka tymczasowego przejazdu z przepustem na rowie (przy jego ujściu do rzeki Mała Panew). Rów jest zlokalizowany na działce nr 2203 której właścicielem jest Pan Andrzej Orłowski. Technologia wykonania wg uznania Wykonawcy. 2

3 Przykładowa technologia z przedmiarem: Ułożenie i rozebranie tymczasowego rurociągu stalowego Ø 300 mm w dnie istniejącego rowu na długości 10 m Wykop koparką podsiębierną w obrębie terenu wysokiego na odkład. Ilość mas ziemnych potrzebnych do zasypania rurociągu Ø 300 mm. Parametry przejazdu B = 6,0 m nachylenie skarp nasypu 1:h=1:1 głębokość rowu h=1,20 m, szerokość nasypu w dnie rowu B1 = 8,40 m. Parametry rowu b = 0,50 m nachylenie skarp rowu 1 : h = 1:1,5 głębokość rowu h = 1,20 m (6,0+8,4)*0,5*1,2*(0,5*2+1,2*1,5*2)*0,5 = 19,87 m 3 19,87 * 1,15 = 22,85 m 3 15 % więcej wykopu z uwagi na zagęszczenie nasypu na przejeździe Przemieszczenie z odległości do 20 m mas ziemnych z odkładu spycharką grunt kategorii II i zasypanie rurociągu Ø 300 mm - 22,85 m 3 Formowanie i zagęszczanie nasypów spycharką grunt kategorii II - 19,87 m 3 Ułożenie i rozebranie płyt drogowych prefabrykowanych 3,0*1,0*0,15 na przejeździe na powierzchni 9,0*5 = 45 m 2 Wykop koparką na odkład zasypanego rowu - 22,85 m 3 Przemieszczenie na odległość 20 m spycharką mas ziemnych grunt kategorii II z odkładu i zasypanie uprzednio wykonanego wykopu - 22,85 m 3 Formowanie i zagęszczanie nasypów grunt kategorii II - 22,85 m 3 Skarpowanie dna i skarp rowu na odcinku zasypanego rowu grunt kategorii II 10*(2,16*2+0,5) = 48,20 m 2 Obsiew skarp rowu mieszanką traw na powierzchni 48,20-5,0 = 43,20 m Mechaniczne karczowanie pni śr cm 3 szt. Mechaniczne karczowanie pni śr cm 3 szt. Oczyszczenie terenu z pozostałości po wykarczowaniu 52*10 = 520 m 2 3

4 2. ROBOTY ZIEMNE 2.1. Wykopy mas ziemnych grunt kategorii II przy regulacji wg tabeli Nr 1-441,20 m Przemieszczenie spycharką na odległość do 10 m mas ziemnych z odkładu i wbudowanie w nasyp grunt kat. II wg tabeli Nr 1 ilość nasypów wynosi 272,40 m 3 z uwagi na zagęszczenie gruntu w nasypach przewiduje się o 15% więcej mas ziemnych do wykonania nasypów 272,40 * 1,15 = 313,30 m 3 Przemieszczenie spycharką na odległość do 20 m mas ziemnych od przekroju Nr 5 na odcinek od przekroju Nr 1 do przekroju Nr 4 Na odcinku od przekroju Nr 1 do przekroju Nr 4 brakuje na nasypy około 70 m 3 mas ziemnych Formowanie nasypów spycharkami z zagęszczeniem spycharkami grunt kategorii II 272,40*0,80 = 217,90 m 3 Formowanie nasypów ręcznie z zagęszczeniem ubijakami mechanicznymi grunt kategorii II 272,40 217,80 = 54,50 m Plantowanie skarp wykopów i nasypów pod ubezpieczenia grunt kat. II 319,10 m 2 wg tabeli Nr 2 nasypy 160,0 m 2 wykopy 159,10 m Zdjęcie warstwy humusu spycharką warstwą o grubości 20 cm z przemieszczeniem poza granice robót 15*30 = 450 m 2 (450 m 2 * 0,2 = 90 m 3 ) Ponowne rozścielenie warstwy humusu spycharką na powierzchni 15*30 m = 450 m 2 warstwą do 0,20 m 4

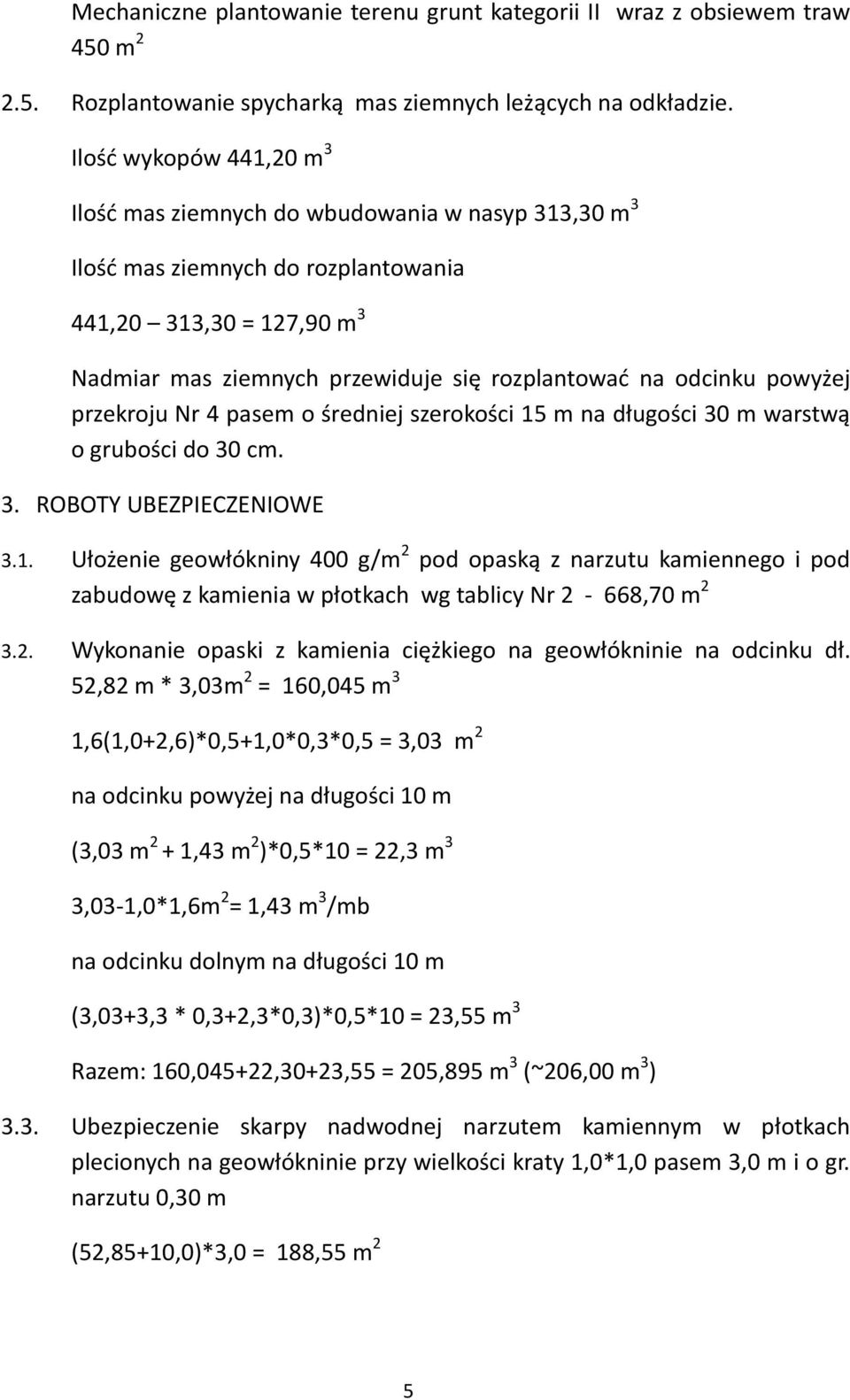

5 Mechaniczne plantowanie terenu grunt kategorii II wraz z obsiewem traw 450 m Rozplantowanie spycharką mas ziemnych leżących na odkładzie. Ilość wykopów 441,20 m 3 Ilość mas ziemnych do wbudowania w nasyp 313,30 m 3 Ilość mas ziemnych do rozplantowania 441,20 313,30 = 127,90 m 3 Nadmiar mas ziemnych przewiduje się rozplantować na odcinku powyżej przekroju Nr 4 pasem o średniej szerokości 15 m na długości 30 m warstwą o grubości do 30 cm. 3. ROBOTY UBEZPIECZENIOWE 3.1. Ułożenie geowłókniny 400 g/m 2 pod opaską z narzutu kamiennego i pod zabudowę z kamienia w płotkach wg tablicy Nr 2-668,70 m Wykonanie opaski z kamienia ciężkiego na geowłókninie na odcinku dł. 52,82 m * 3,03m 2 = 160,045 m 3 1,6(1,0+2,6)*0,5+1,0*0,3*0,5 = 3,03 m 2 na odcinku powyżej na długości 10 m (3,03 m 2 + 1,43 m 2 )*0,5*10 = 22,3 m 3 3,03-1,0*1,6m 2 = 1,43 m 3 /mb na odcinku dolnym na długości 10 m (3,03+3,3 * 0,3+2,3*0,3)*0,5*10 = 23,55 m 3 Razem: 160,045+22,30+23,55 = 205,895 m 3 (~206,00 m 3 ) 3.3. Ubezpieczenie skarpy nadwodnej narzutem kamiennym w płotkach plecionych na geowłókninie przy wielkości kraty 1,0*1,0 pasem 3,0 m i o gr. narzutu 0,30 m (52,85+10,0)*3,0 = 188,55 m 2 5

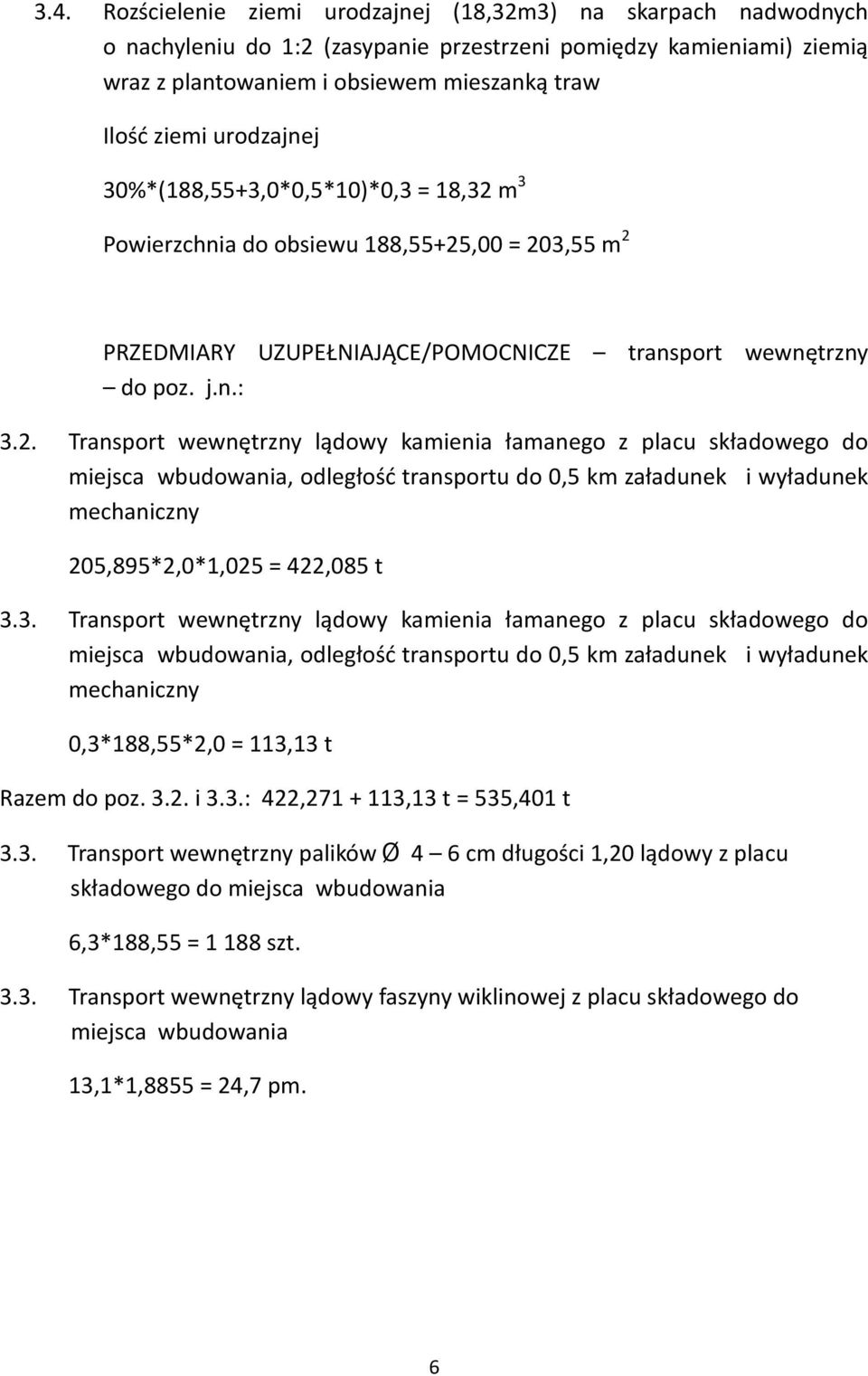

6 3.4. Rozścielenie ziemi urodzajnej (18,32m3) na skarpach nadwodnych o nachyleniu do 1:2 (zasypanie przestrzeni pomiędzy kamieniami) ziemią wraz z plantowaniem i obsiewem mieszanką traw Ilość ziemi urodzajnej 30%*(188,55+3,0*0,5*10)*0,3 = 18,32 m 3 Powierzchnia do obsiewu 188,55+25,00 = 203,55 m 2 PRZEDMIARY UZUPEŁNIAJĄCE/POMOCNICZE transport wewnętrzny do poz. j.n.: 3.2. Transport wewnętrzny lądowy kamienia łamanego z placu składowego do miejsca wbudowania, odległość transportu do 0,5 km załadunek i wyładunek mechaniczny 205,895*2,0*1,025 = 422,085 t 3.3. Transport wewnętrzny lądowy kamienia łamanego z placu składowego do miejsca wbudowania, odległość transportu do 0,5 km załadunek i wyładunek mechaniczny 0,3*188,55*2,0 = 113,13 t Razem do poz i 3.3.: 422, ,13 t = 535,401 t 3.3. Transport wewnętrzny palików Ø 4 6 cm długości 1,20 lądowy z placu składowego do miejsca wbudowania 6,3*188,55 = szt Transport wewnętrzny lądowy faszyny wiklinowej z placu składowego do miejsca wbudowania 13,1*1,8855 = 24,7 pm. 6

7 Stacja Odległośc między stacjami WYKOPY BILANS MAS ZIEMNYCH OBLICZENIE OBJĘTOŚCI ROBÓT ZIEMNYCH NASYPY Powierzchnia przekroju Odległośc między Powierzchnia przekroju Objętość na stacji średnia Stacja stacjami na stacji średnia m m 2 m 2 m 3 m m 2 m 2 m 3 Tab.1 Objętość - 0,00 1,50 4,50-0,00 0,00 0,00 Prz.1 7,00-7,20 Prz.2 3,20 8,00 Prz.3 2,80 15,00 Prz.4 2,10 21,00 Prz.5 13,30 6,00-13,30 10,00-3,20 5,10 5,40 2,45 7,70 13,30 8,25 35,70 16,20 24,00 36,74 161,70 79,80 82,50 441,15 Prz.1 0,00 7,00 0,60 4,20-1,20 3,80 11,40 Prz.2 6,40 8,00 4,80 38,40 Prz.3 3,20 15,00 7,00 105,00 Prz.4 10,80 21,00 5,40 113,40 Prz.5 0,00 6,00 0,00 0,00-0,00 10,00 0,00 0,00-0,00 272,40 GEOWŁÓKNINA 441,20 SKARPOWANIE Tab.2-3,20-2,00 4,25 12,75 3,10 9,30 Prz.1 5,30 7,00 7,65 53,55-10,00 10,00 30,00 Prz.2 10,00 8,00 9,50 76,00 Prz.3 9,00 15,00 9,20 138,00 Prz.4 9,40 21,00 9,60 201,60 Prz.5 9,80 6,00 9,80 58,80-9,80 10,00 9,80 98,00-9,80 Razem 668,70 m 2 Prz.1 4,20 7,00 4,50 31,50-4,80 4,80 14,40 Prz.2 4,80 8,00 4,60 36,80 Prz.3 4,40 15,00 4,50 67,50 Prz.4 4,60 21,00 4,40 92,40 Prz.5 4,20 6,00 4,20 25,20-4,20 10,00 4,20 42,00-4,20 Razem 319,10 m 2
