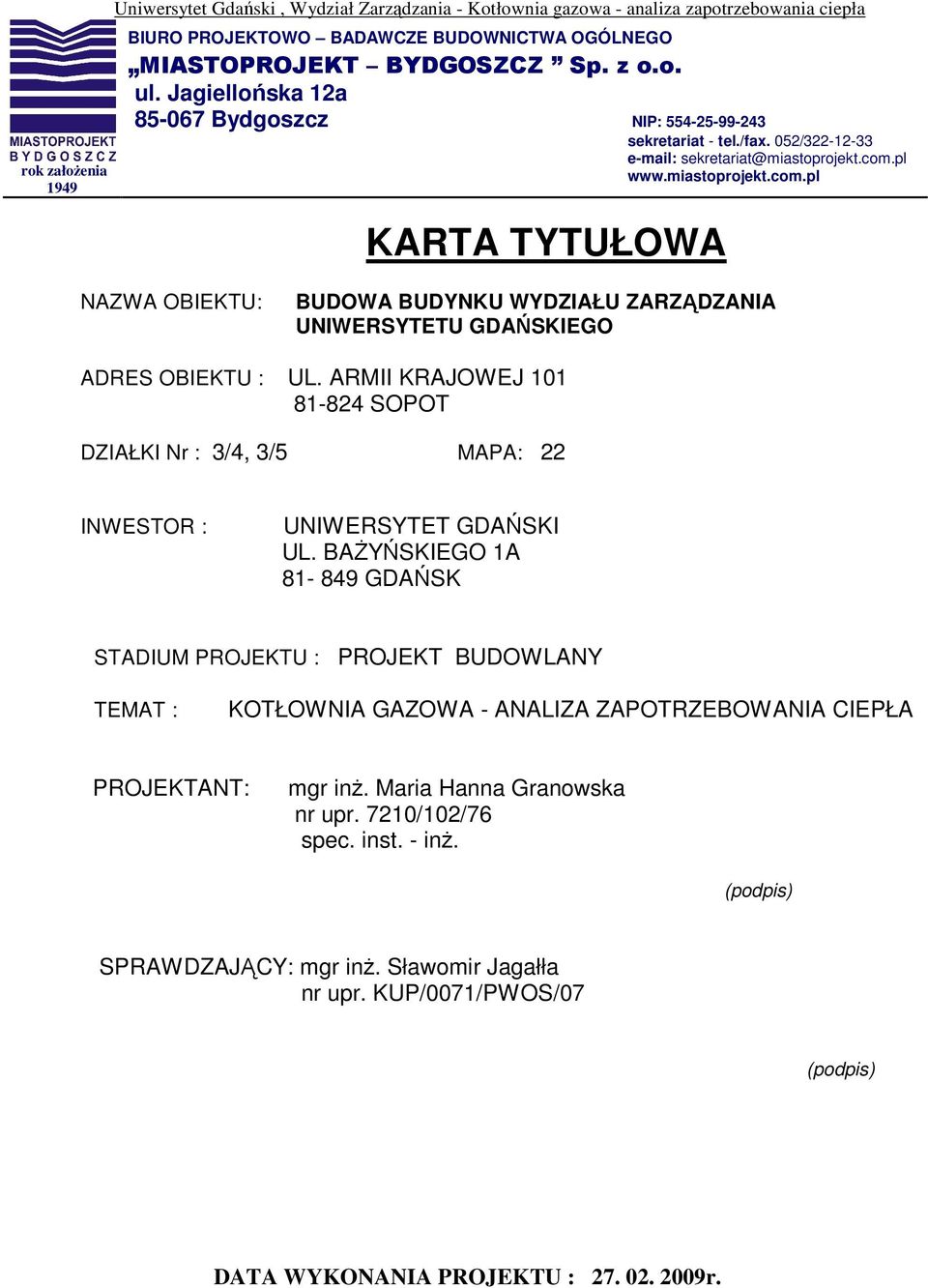

1 rok załoŝenia 1949 Uniwersytet Gdański, Wydział Zarządzania - Kotłownia gazowa - analiza zapotrzebowania ciepła BIURO PROJEKTOWO BADAWCZE BUDOWNICTWA OGÓLNEGO MIASTOPROJEKT BYDGOSZCZ Sp. z o.o. ul. Jagiellońska 12a Bydgoszcz NIP: sekretariat - tel./fax. 052/ sekretariat@miastoprojekt.com.pl KARTA TYTUŁOWA NAZWA OBIEKTU: BUDOWA BUDYNKU WYDZIAŁU ZARZĄDZANIA UNIWERSYTETU GDAŃSKIEGO ADRES OBIEKTU : UL. ARMII KRAJOWEJ SOPOT DZIAŁKI Nr : 3/4, 3/5 MAPA: 22 INWESTOR : UNIWERSYTET GDAŃSKI UL. BAśYŃSKIEGO 1A GDAŃSK STADIUM PROJEKTU : PROJEKT BUDOWLANY TEMAT : KOTŁOWNIA GAZOWA - ANALIZA ZAPOTRZEBOWANIA CIEPŁA PROJEKTANT: mgr inŝ. Maria Hanna Granowska nr upr. 7210/102/76 spec. inst. - inŝ. (podpis) SPRAWDZAJĄCY: mgr inŝ. Sławomir Jagałła nr upr. KUP/0071/PWOS/07 (podpis) DATA WYKONANIA PROJEKTU : r.

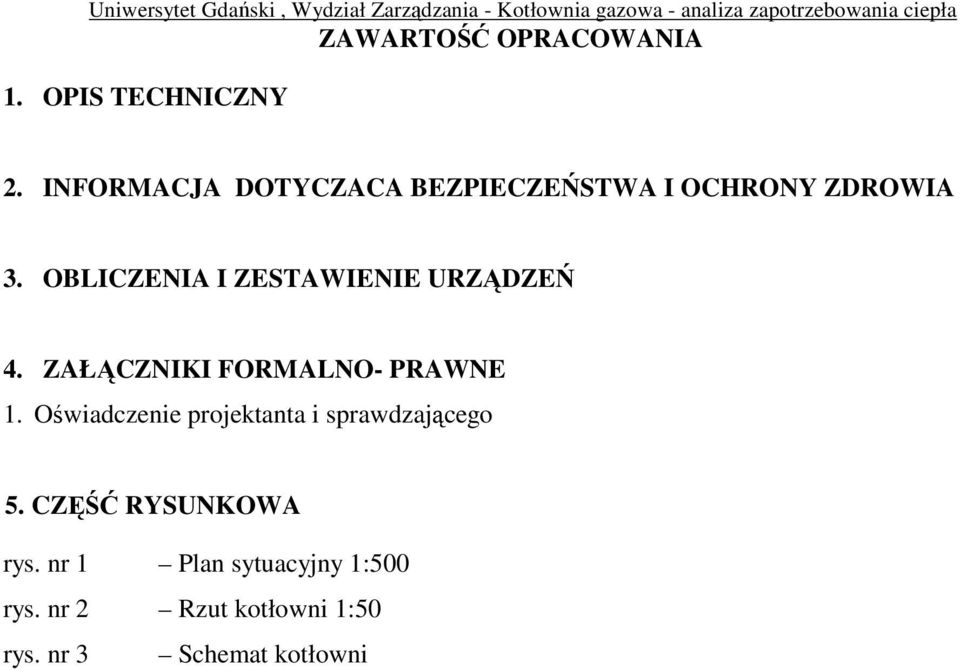

2 ZAWARTOŚĆ OPRACOWANIA 1. OPIS TECHNICZNY 2. INFORMACJA DOTYCZACA BEZPIECZEŃSTWA I OCHRONY ZDROWIA 3. OBLICZENIA I ZESTAWIENIE URZĄDZEŃ 4. ZAŁĄCZNIKI FORMALNO- PRAWNE 1. Oświadczenie projektanta i sprawdzającego 5. CZĘŚĆ RYSUNKOWA rys. nr 1 Plan sytuacyjny 1:500 rys. nr 2 Rzut kotłowni 1:50 rys. nr 3 Schemat kotłowni

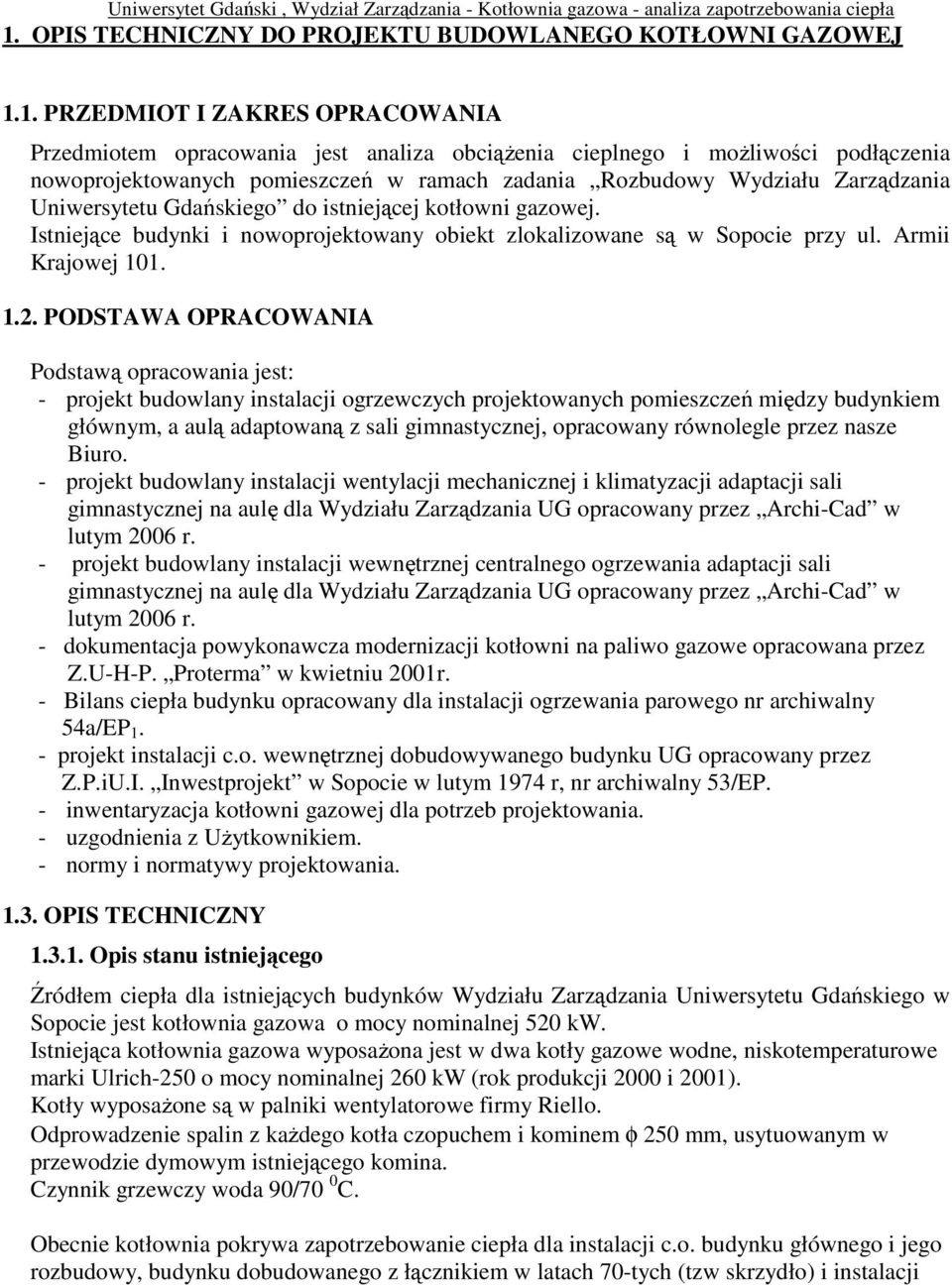

3 1. OPIS TECHNICZNY DO PROJEKTU BUDOWLANEGO KOTŁOWNI GAZOWEJ 1.1. PRZEDMIOT I ZAKRES OPRACOWANIA Przedmiotem opracowania jest analiza obciąŝenia cieplnego i moŝliwości podłączenia nowoprojektowanych pomieszczeń w ramach zadania Rozbudowy Wydziału Zarządzania Uniwersytetu Gdańskiego do istniejącej kotłowni gazowej. Istniejące budynki i nowoprojektowany obiekt zlokalizowane są w Sopocie przy ul. Armii Krajowej PODSTAWA OPRACOWANIA Podstawą opracowania jest: - projekt budowlany instalacji ogrzewczych projektowanych pomieszczeń między budynkiem głównym, a aulą adaptowaną z sali gimnastycznej, opracowany równolegle przez nasze Biuro. - projekt budowlany instalacji wentylacji mechanicznej i klimatyzacji adaptacji sali gimnastycznej na aulę dla Wydziału Zarządzania UG opracowany przez Archi-Cad w lutym 2006 r. - projekt budowlany instalacji wewnętrznej centralnego ogrzewania adaptacji sali gimnastycznej na aulę dla Wydziału Zarządzania UG opracowany przez Archi-Cad w lutym 2006 r. - dokumentacja powykonawcza modernizacji kotłowni na paliwo gazowe opracowana przez Z.U-H-P. Proterma w kwietniu 2001r. - Bilans ciepła budynku opracowany dla instalacji ogrzewania parowego nr archiwalny 54a/EP 1. - projekt instalacji c.o. wewnętrznej dobudowywanego budynku UG opracowany przez Z.P.iU.I. Inwestprojekt w Sopocie w lutym 1974 r, nr archiwalny 53/EP. - inwentaryzacja kotłowni gazowej dla potrzeb projektowania. - uzgodnienia z UŜytkownikiem. - normy i normatywy projektowania OPIS TECHNICZNY Opis stanu istniejącego Źródłem ciepła dla istniejących budynków Wydziału Zarządzania Uniwersytetu Gdańskiego w Sopocie jest kotłownia gazowa o mocy nominalnej 520 kw. Istniejąca kotłownia gazowa wyposaŝona jest w dwa kotły gazowe wodne, niskotemperaturowe marki Ulrich-250 o mocy nominalnej 260 kw (rok produkcji 2000 i 2001). Kotły wyposaŝone są w palniki wentylatorowe firmy Riello. Odprowadzenie spalin z kaŝdego kotła czopuchem i kominem φ 250 mm, usytuowanym w przewodzie dymowym istniejącego komina. Czynnik grzewczy woda 90/70 0 C. Obecnie kotłownia pokrywa zapotrzebowanie ciepła dla instalacji c.o. budynku głównego i jego rozbudowy, budynku dobudowanego z łącznikiem w latach 70-tych (tzw skrzydło) i instalacji

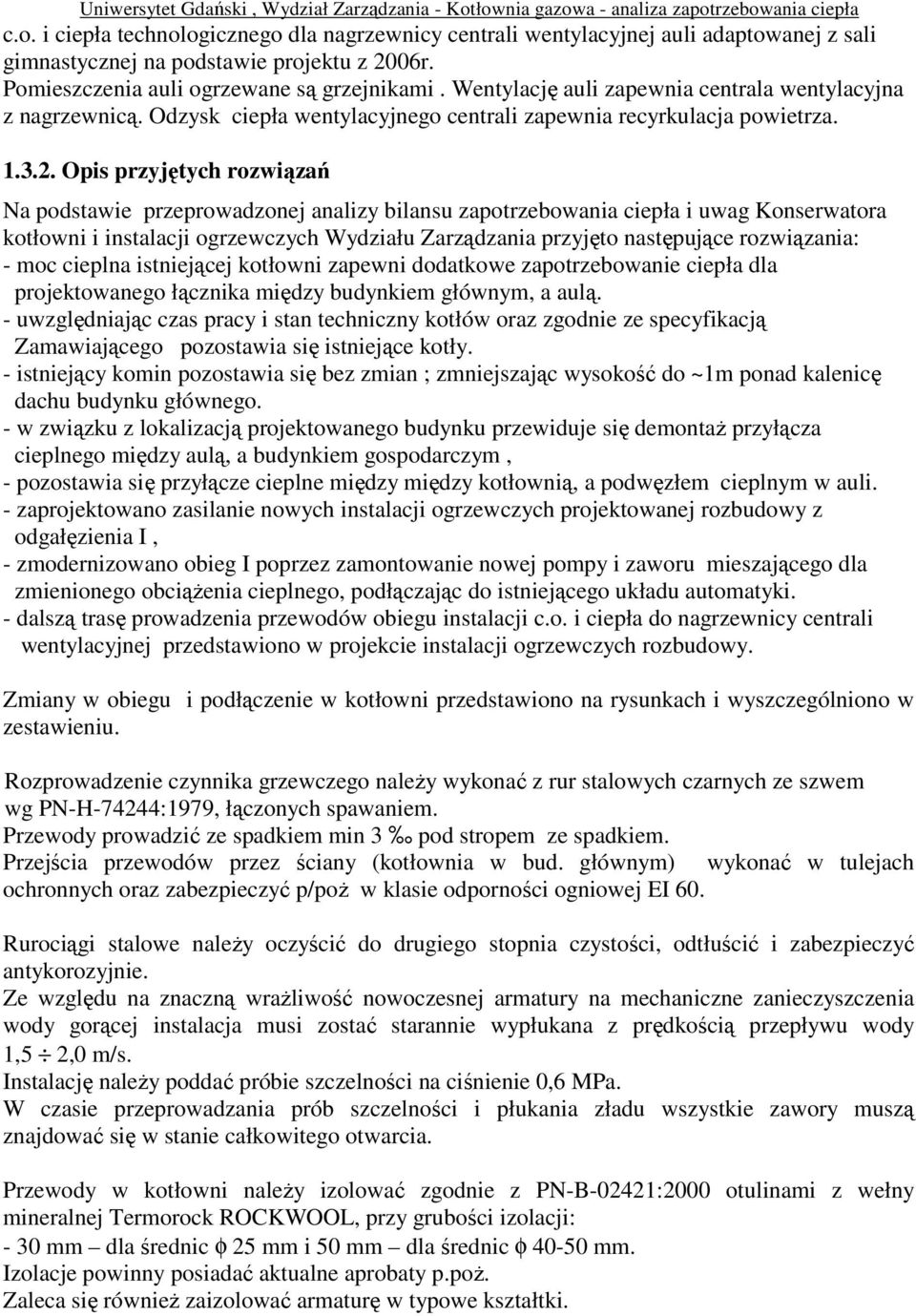

4 c.o. i ciepła technologicznego dla nagrzewnicy centrali wentylacyjnej auli adaptowanej z sali gimnastycznej na podstawie projektu z 2006r. Pomieszczenia auli ogrzewane są grzejnikami. Wentylację auli zapewnia centrala wentylacyjna z nagrzewnicą. Odzysk ciepła wentylacyjnego centrali zapewnia recyrkulacja powietrza Opis przyjętych rozwiązań Na podstawie przeprowadzonej analizy bilansu zapotrzebowania ciepła i uwag Konserwatora kotłowni i instalacji ogrzewczych Wydziału Zarządzania przyjęto następujące rozwiązania: - moc cieplna istniejącej kotłowni zapewni dodatkowe zapotrzebowanie ciepła dla projektowanego łącznika między budynkiem głównym, a aulą. - uwzględniając czas pracy i stan techniczny kotłów oraz zgodnie ze specyfikacją Zamawiającego pozostawia się istniejące kotły. - istniejący komin pozostawia się bez zmian ; zmniejszając wysokość do ~1m ponad kalenicę dachu budynku głównego. - w związku z lokalizacją projektowanego budynku przewiduje się demontaŝ przyłącza cieplnego między aulą, a budynkiem gospodarczym, - pozostawia się przyłącze cieplne między między kotłownią, a podwęzłem cieplnym w auli. - zaprojektowano zasilanie nowych instalacji ogrzewczych projektowanej rozbudowy z odgałęzienia I, - zmodernizowano obieg I poprzez zamontowanie nowej pompy i zaworu mieszającego dla zmienionego obciąŝenia cieplnego, podłączając do istniejącego układu automatyki. - dalszą trasę prowadzenia przewodów obiegu instalacji c.o. i ciepła do nagrzewnicy centrali wentylacyjnej przedstawiono w projekcie instalacji ogrzewczych rozbudowy. Zmiany w obiegu i podłączenie w kotłowni przedstawiono na rysunkach i wyszczególniono w zestawieniu. Rozprowadzenie czynnika grzewczego naleŝy wykonać z rur stalowych czarnych ze szwem wg PN-H-74244:1979, łączonych spawaniem. Przewody prowadzić ze spadkiem min 3 pod stropem ze spadkiem. Przejścia przewodów przez ściany (kotłownia w bud. głównym) wykonać w tulejach ochronnych oraz zabezpieczyć p/poŝ w klasie odporności ogniowej EI 60. Rurociągi stalowe naleŝy oczyścić do drugiego stopnia czystości, odtłuścić i zabezpieczyć antykorozyjnie. Ze względu na znaczną wraŝliwość nowoczesnej armatury na mechaniczne zanieczyszczenia wody gorącej instalacja musi zostać starannie wypłukana z prędkością przepływu wody 1,5 2,0 m/s. Instalację naleŝy poddać próbie szczelności na ciśnienie 0,6 MPa. W czasie przeprowadzania prób szczelności i płukania zładu wszystkie zawory muszą znajdować się w stanie całkowitego otwarcia. Przewody w kotłowni naleŝy izolować zgodnie z PN-B-02421:2000 otulinami z wełny mineralnej Termorock ROCKWOOL, przy grubości izolacji: - 30 mm dla średnic φ 25 mm i 50 mm dla średnic φ mm. Izolacje powinny posiadać aktualne aprobaty p.poŝ. Zaleca się równieŝ zaizolować armaturę w typowe kształtki.

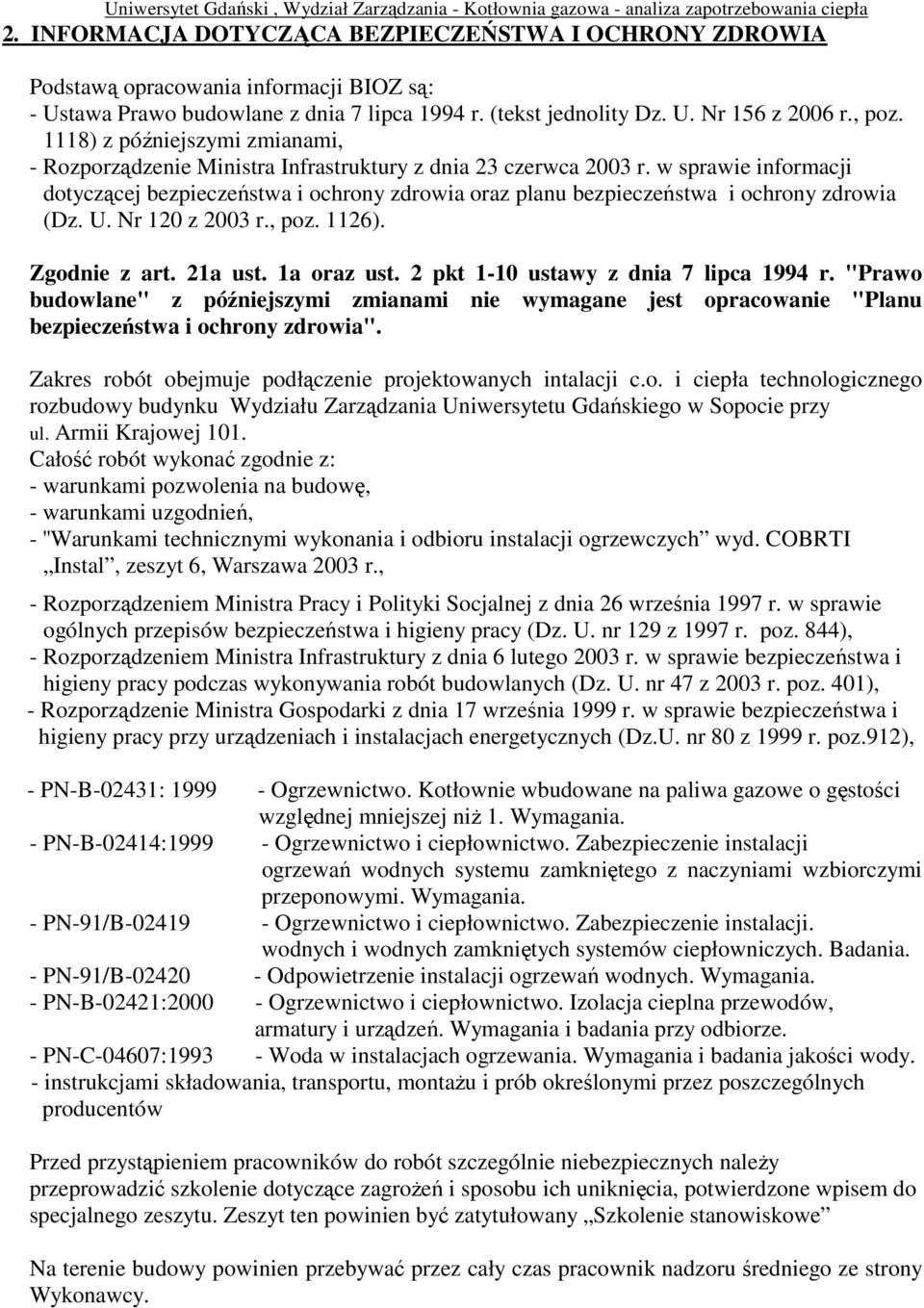

5 2. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Podstawą opracowania informacji BIOZ są: - Ustawa Prawo budowlane z dnia 7 lipca 1994 r. (tekst jednolity Dz. U. Nr 156 z 2006 r., poz. 1118) z późniejszymi zmianami, - Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. Nr 120 z 2003 r., poz. 1126). Zgodnie z art. 21a ust. 1a oraz ust. 2 pkt 1-10 ustawy z dnia 7 lipca 1994 r. "Prawo budowlane" z późniejszymi zmianami nie wymagane jest opracowanie "Planu bezpieczeństwa i ochrony zdrowia". Zakres robót obejmuje podłączenie projektowanych intalacji c.o. i ciepła technologicznego rozbudowy budynku Wydziału Zarządzania Uniwersytetu Gdańskiego w Sopocie przy ul. Armii Krajowej 101. Całość robót wykonać zgodnie z: - warunkami pozwolenia na budowę, - warunkami uzgodnień, - ''Warunkami technicznymi wykonania i odbioru instalacji ogrzewczych wyd. COBRTI Instal, zeszyt 6, Warszawa 2003 r., - Rozporządzeniem Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. nr 129 z 1997 r. poz. 844), - Rozporządzeniem Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. nr 47 z 2003 r. poz. 401), - Rozporządzenie Ministra Gospodarki z dnia 17 września 1999 r. w sprawie bezpieczeństwa i higieny pracy przy urządzeniach i instalacjach energetycznych (Dz.U. nr 80 z 1999 r. poz.912), - PN-B-02431: Ogrzewnictwo. Kotłownie wbudowane na paliwa gazowe o gęstości względnej mniejszej niŝ 1. Wymagania. - PN-B-02414: Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji ogrzewań wodnych systemu zamkniętego z naczyniami wzbiorczymi przeponowymi. Wymagania. - PN-91/B Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji. wodnych i wodnych zamkniętych systemów ciepłowniczych. Badania. - PN-91/B Odpowietrzenie instalacji ogrzewań wodnych. Wymagania. - PN-B-02421: Ogrzewnictwo i ciepłownictwo. Izolacja cieplna przewodów, armatury i urządzeń. Wymagania i badania przy odbiorze. - PN-C-04607: Woda w instalacjach ogrzewania. Wymagania i badania jakości wody. - instrukcjami składowania, transportu, montaŝu i prób określonymi przez poszczególnych producentów Przed przystąpieniem pracowników do robót szczególnie niebezpiecznych naleŝy przeprowadzić szkolenie dotyczące zagroŝeń i sposobu ich uniknięcia, potwierdzone wpisem do specjalnego zeszytu. Zeszyt ten powinien być zatytułowany Szkolenie stanowiskowe Na terenie budowy powinien przebywać przez cały czas pracownik nadzoru średniego ze strony Wykonawcy.

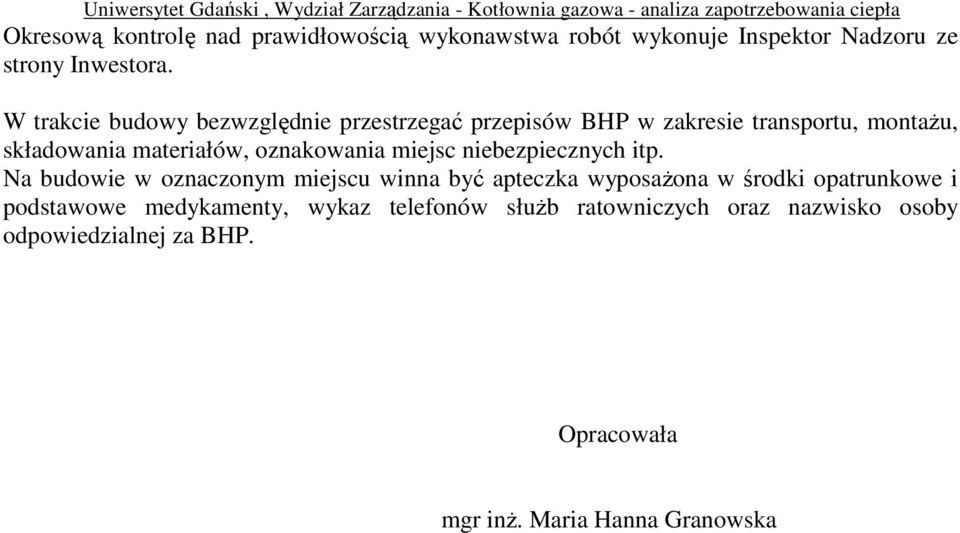

6 Okresową kontrolę nad prawidłowością wykonawstwa robót wykonuje Inspektor Nadzoru ze strony Inwestora. W trakcie budowy bezwzględnie przestrzegać przepisów BHP w zakresie transportu, montaŝu, składowania materiałów, oznakowania miejsc niebezpiecznych itp. Na budowie w oznaczonym miejscu winna być apteczka wyposaŝona w środki opatrunkowe i podstawowe medykamenty, wykaz telefonów słuŝb ratowniczych oraz nazwisko osoby odpowiedzialnej za BHP. Opracowała mgr inŝ. Maria Hanna Granowska

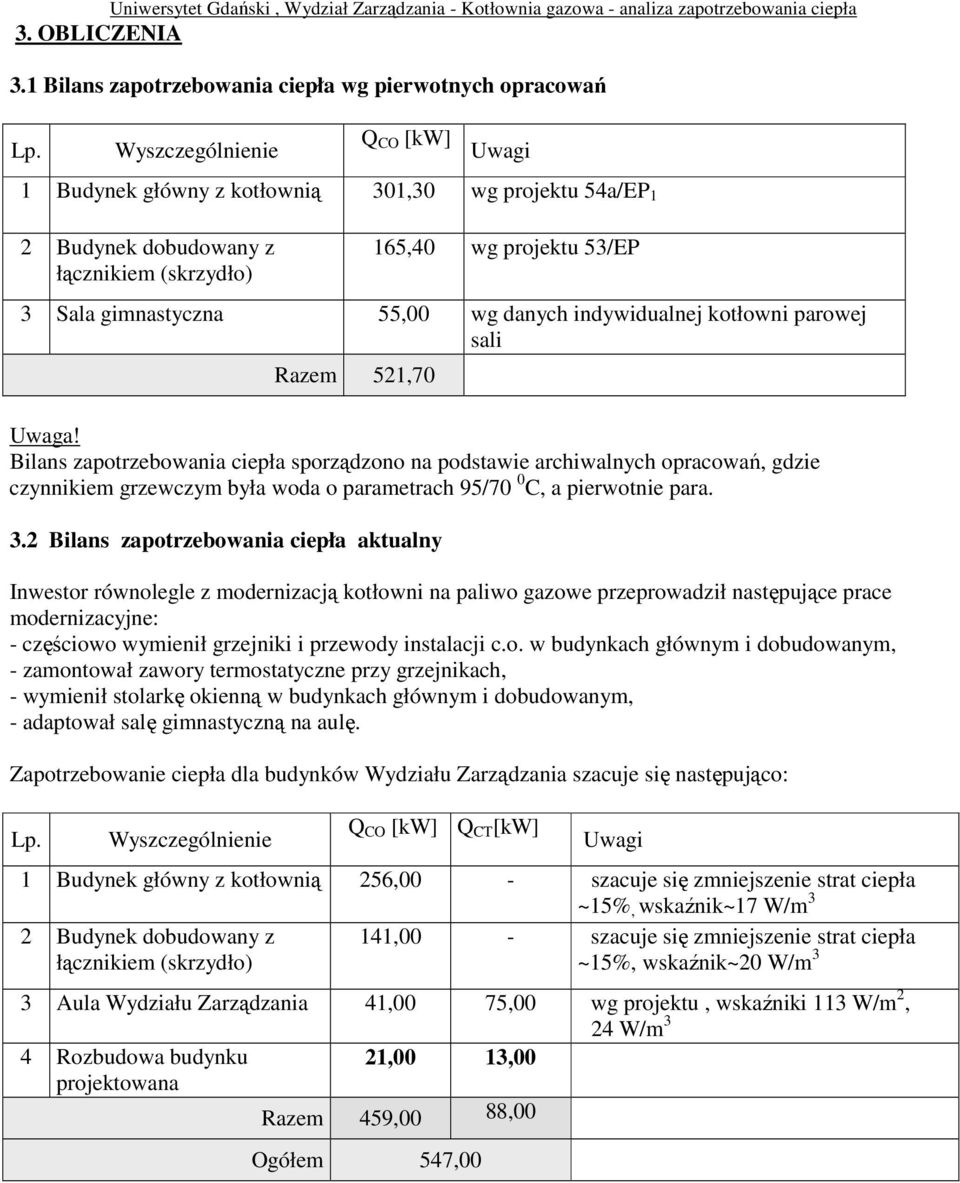

7 3. OBLICZENIA 3.1 Bilans zapotrzebowania ciepła wg pierwotnych opracowań Lp. Wyszczególnienie Q CO [kw] Uwagi 1 Budynek główny z kotłownią 301,30 wg projektu 54a/EP 1 2 Budynek dobudowany z łącznikiem (skrzydło) 165,40 wg projektu 53/EP 3 Sala gimnastyczna 55,00 wg danych indywidualnej kotłowni parowej sali Razem 521,70 Uwaga! Bilans zapotrzebowania ciepła sporządzono na podstawie archiwalnych opracowań, gdzie czynnikiem grzewczym była woda o parametrach 95/70 0 C, a pierwotnie para. 3.2 Bilans zapotrzebowania ciepła aktualny Inwestor równolegle z modernizacją kotłowni na paliwo gazowe przeprowadził następujące prace modernizacyjne: - częściowo wymienił grzejniki i przewody instalacji c.o. w budynkach głównym i dobudowanym, - zamontował zawory termostatyczne przy grzejnikach, - wymienił stolarkę okienną w budynkach głównym i dobudowanym, - adaptował salę gimnastyczną na aulę. Zapotrzebowanie ciepła dla budynków Wydziału Zarządzania szacuje się następująco: Lp. Wyszczególnienie Q CO [kw] Q CT [kw] Uwagi 1 Budynek główny z kotłownią 256,00 - szacuje się zmniejszenie strat ciepła ~15%, wskaźnik~17 W/m 3 2 Budynek dobudowany z łącznikiem (skrzydło) 141,00 - szacuje się zmniejszenie strat ciepła ~15%, wskaźnik~20 W/m 3 3 Aula Wydziału Zarządzania 41,00 75,00 wg projektu, wskaźniki 113 W/m 2, 24 W/m 3 4 Rozbudowa budynku 21,00 13,00 projektowana Razem 459,00 88,00 Ogółem 547,00

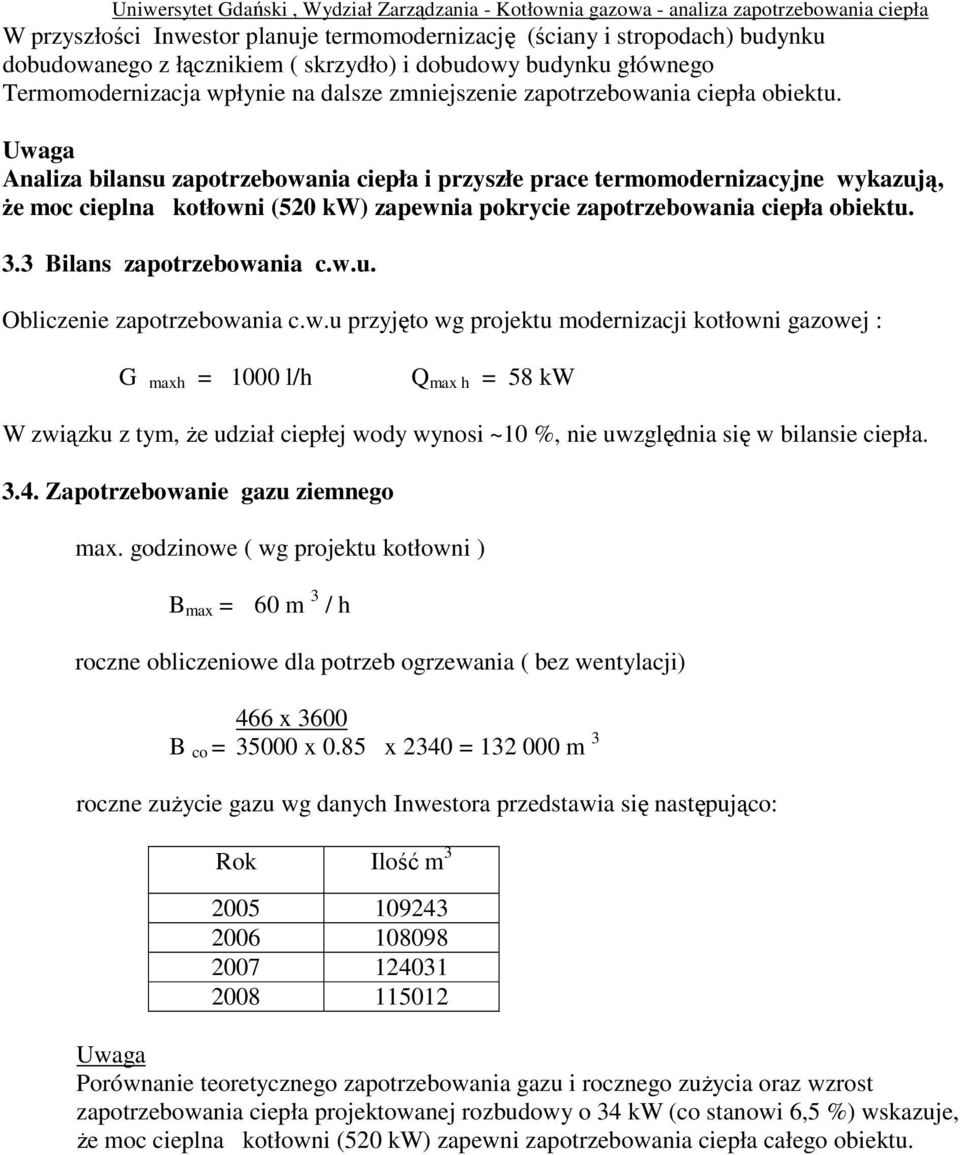

8 W przyszłości Inwestor planuje termomodernizację (ściany i stropodach) budynku dobudowanego z łącznikiem ( skrzydło) i dobudowy budynku głównego Termomodernizacja wpłynie na dalsze zmniejszenie zapotrzebowania ciepła obiektu. Uwaga Analiza bilansu zapotrzebowania ciepła i przyszłe prace termomodernizacyjne wykazują, Ŝe moc cieplna kotłowni (520 kw) zapewnia pokrycie zapotrzebowania ciepła obiektu. 3.3 Bilans zapotrzebowania c.w.u. Obliczenie zapotrzebowania c.w.u przyjęto wg projektu modernizacji kotłowni gazowej : G maxh = 1000 l/h Q max h = 58 kw W związku z tym, Ŝe udział ciepłej wody wynosi ~10 %, nie uwzględnia się w bilansie ciepła Zapotrzebowanie gazu ziemnego max. godzinowe ( wg projektu kotłowni ) B max = 60 m 3 / h roczne obliczeniowe dla potrzeb ogrzewania ( bez wentylacji) 466 x 3600 B co = x 0.85 x 2340 = m 3 roczne zuŝycie gazu wg danych Inwestora przedstawia się następująco: Rok Ilość m Uwaga Porównanie teoretycznego zapotrzebowania gazu i rocznego zuŝycia oraz wzrost zapotrzebowania ciepła projektowanej rozbudowy o 34 kw (co stanowi 6,5 %) wskazuje, Ŝe moc cieplna kotłowni (520 kw) zapewni zapotrzebowania ciepła całego obiektu.

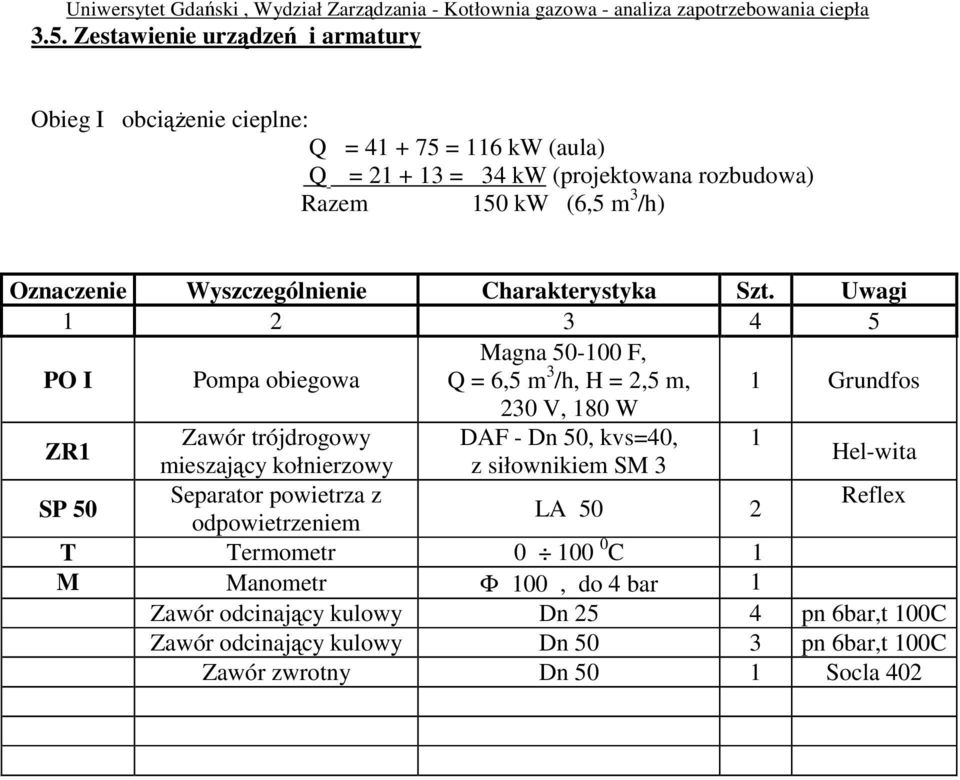

9 3.5. Zestawienie urządzeń i armatury Obieg I obciąŝenie cieplne: Q = = 116 kw (aula) Q = = 34 kw (projektowana rozbudowa) Razem 150 kw (6,5 m 3 /h) Oznaczenie Wyszczególnienie Charakterystyka Szt. Uwagi PO I Pompa obiegowa Magna F, Q = 6,5 m 3 /h, H = 2,5 m, 1 Grundfos 230 V, 180 W ZR1 Zawór trójdrogowy DAF - Dn 50, kvs=40, 1 mieszający kołnierzowy z siłownikiem SM 3 Hel-wita SP 50 Separator powietrza z Reflex LA 50 2 odpowietrzeniem T Termometr C 1 M Manometr Φ 100, do 4 bar 1 Zawór odcinający kulowy Dn 25 4 pn 6bar,t 100C Zawór odcinający kulowy Dn 50 3 pn 6bar,t 100C Zawór zwrotny Dn 50 1 Socla 402
