2 SPIS TREŚCI I. ZAŁĄCZNIKI... 3 II. ZAŁOŻENIA PRZEDMIOT OPRACOWANIA WARUNKI OGÓLNE PODSTAWA OPRACOWANIA ZAKRES OPRACOWANIA ZASTOSOWANE MATERIAŁY... 7 III. OPIS TECHNICZNY INSTALACJE ELEKTRYCZNE DANE ENERGETYCZNE ZASILANIE ROZDZIELNICA RGS ROZDZIELNICE ODDZIAŁOWE... 7 ROZDZIELNICA TP INSTALACJA OŚWIETLENIA PODSTAWOWEGO INSTALACJA OŚWIETLENIA AWARYJNEGO INSTALACJA GNIAZD WTYCZKOWYCH 30V INSTALACJA PRZECIWPRZEPIĘCIOWA OCHRONA PRZECIWPORAŻENIOWA DEMONTAŻ PRÓBY I POMIARY INSTALACJI ELEKTRYCZNEJ UWAGI KOŃCOWE... 9 IV. OŚWIADCZENIE... 0 V. CZĘŚĆ GRAFICZNA...

3 I. ZAŁĄCZNIKI - stwierdzenie przygotowania zawodowego projektanta 3

4 4

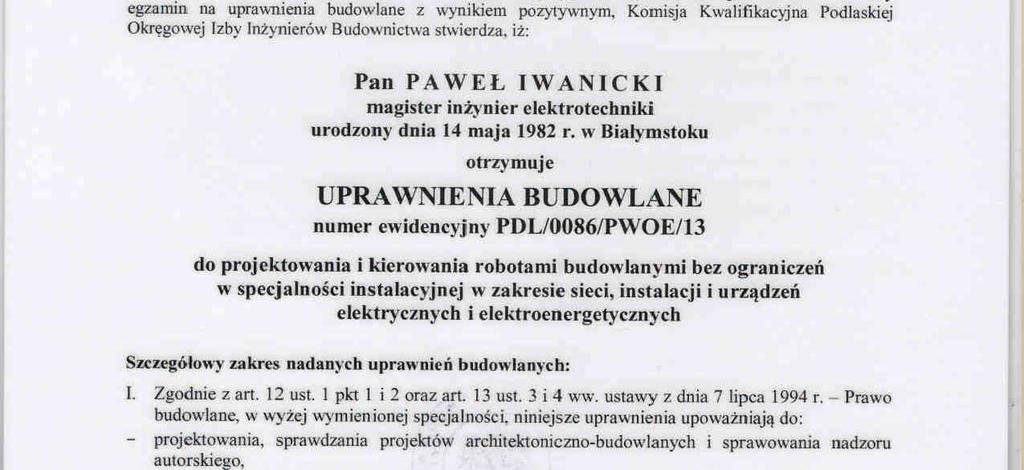

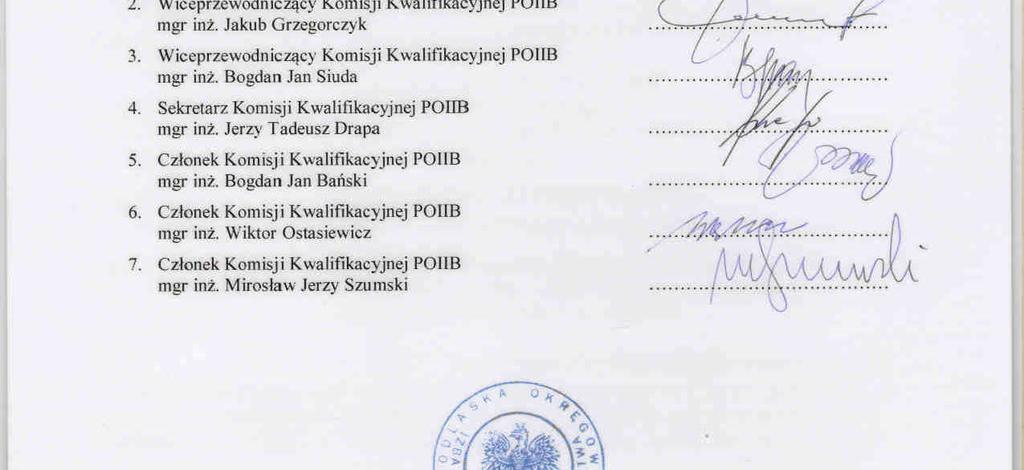

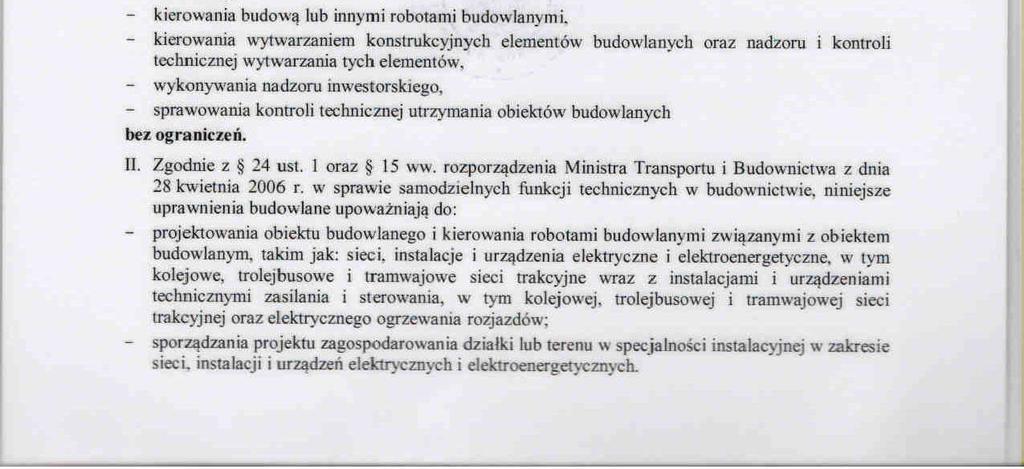

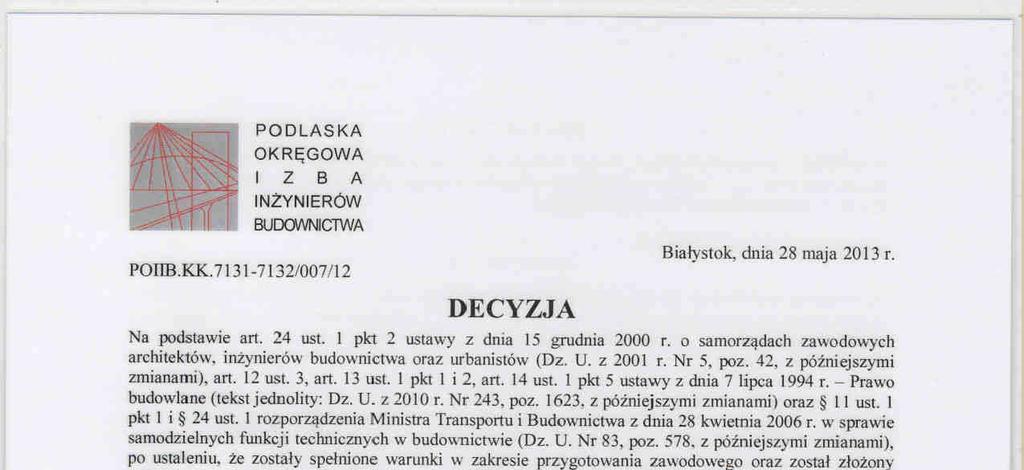

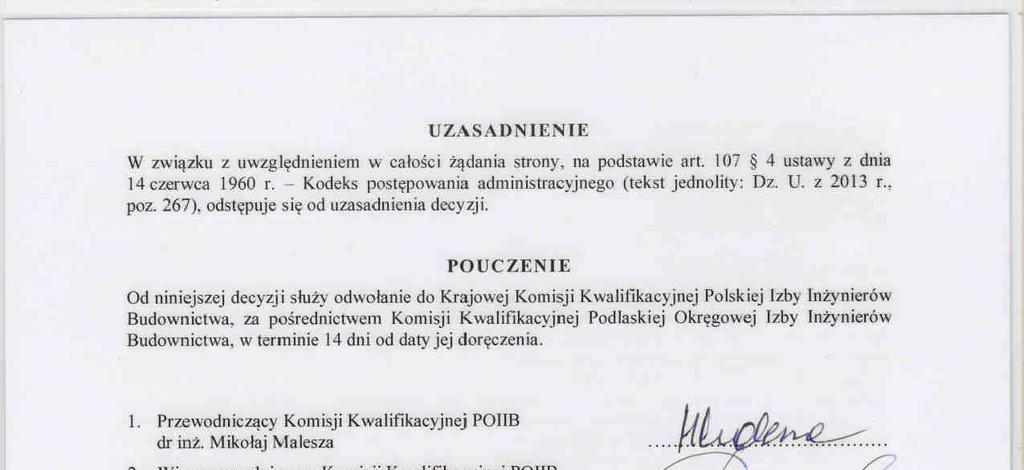

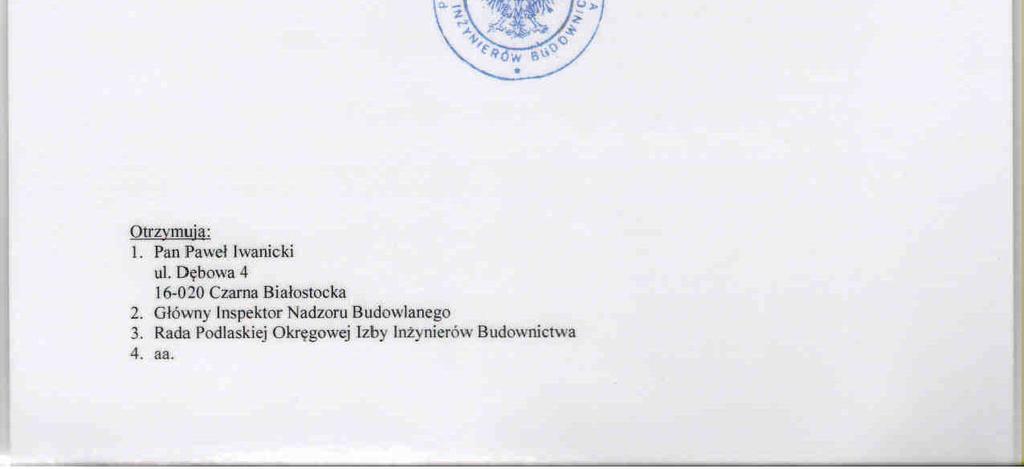

5 - zaświadczenie o przynależności do POIIB projektanta 5

6 II. ZAŁOŻENIA. PRZEDMIOT OPRACOWANIA. Przedmiotem opracowania jest projekt instalacji elektrycznych wnętrzowych dla wnętrza holu wejściowego wraz z pomieszczeniem szatni w budynku Szkoły Policealnej nr Ochrony Zdrowia w Białymstoku przy ul. Ogrodowej 3 w Białymstoku.. WARUNKI OGÓLNE A. Wykonawca jest zobowiązany do wykonania kompletnej instalacji elektrycznej wewnętrznej opisanej w niniejszej specyfikacji. B. Wykonawca jest zobowiązany do zrealizowania wszystkich brakujących instalacji wraz z dostarczeniem koniecznych materiałów i urządzeń dla kompletnego wykonania instalacji elektrycznych wewnętrznych i zapewnienia jej pełnej funkcjonalności. C. Specyfikacje, opisy i rysunki uwzględniają oczekiwany przez Inwestora standard dla materiałów urządzeń i instalacji. Wszystkie nazwy produtków użyte w projekcie istalacji elektrycznych mają na celu wskazanie i zachowanie oczekiwanego standardu materiałów oraz konkretnych rozwiazań. Wykonawca może zaproponować rozwiązanie alternatywne dotyczące zastosowanych materiałów charakteryzujących się wartościami parametrów nie gorszych niż materiały zastosowane w projekcie. D. Rysunki i część opisowa są elementami dokumentacji wzajemnie uzupełniającymi się. Wszystkie zagadnienia ujęte w części opisowej a nie pokazane na rysunkach oraz pokazane na rysunkach a nie ujęte opisem winny być traktowane jakby były ujęte w obu. W przypadku wątpliwości co do interpretacji niniejszego opisu, Wykonawca przed złożeniem oferty powinien wyjaśnić wątpliwe kwestie z Inwestorem, który jako jedyny jest upoważniony do autoryzacji i dokonywania jakichkolwiekzmian lub odstępstw. E. Wszystkie wykonywane prace oraz proponowane materiały winny odpowiadać Polskim Normom posiadać stosowną deklarację zgodności lub posiadać znak CE i deklarację zgodności z normam zharmonizowanymi oraz posiadać niezbędne atesty tak aby spełniać obowiązujące przepisy. F. Do zakresu prac Wykonawcy każdorazowo wchodzą próby urządzeń i instalacji wg. obowiązujących norm i przepisów oraz protokolarny odbiór w obecności przedstawiciela Inwestora. Do wykonanych prac Wykonawca winien załączyć również deklarację kompletności wykonanych prac oraz zgodności z projektem. 3. PODSTAWA OPRACOWANIA Podstawą opracowania do projektu jest: - Projekt architektoniczno budowlany - Uzgodnienia międzybranżowe - Katalogi oraz dane techniczne systemów i urządzeń - Obowiązujących przepisów i norm PNE, ICE 4. ZAKRES OPRACOWANIA. Opracowanie zawiera projekt instalacji elektrycznych wewnętrznych dla wewnętrznego holu oraz pomieszczenia szatni w Szkole Policealnej nr w Białymstoku przy ul. Ogrodowej 3. Opracowanie zawiera: - instalację oświetlenia podstawowego - instalację oświetlenia awaryjnego - instalację gniazd wtyczkowych ogólnych - instalację gniazd komputerowych - doposażenie rozdzielnicy elektrycznej RGS - tablica elektryczna portierni TP 6

7 5. ZASTOSOWANE MATERIAŁY Producentów oraz typy zastosowanych materiałów i urządzeń podano dla określenia wymaganego standardu instalacji i należy je traktować jako przykładowe. Dopuszcza się zastosowanie innych materiałów i urządzeń równoważnych pod kątem rozwiązań technicznych i jakości oraz posiadających wymagane dopuszczenia i certyfikaty. Należy stosować wyłącznie urządzenia, wyroby i materiały posiadające świadectwo dopuszczenia do stosowania w budownictwie lub świadectwo kwalifikacji jakości, względnie oznaczonych znakiem jakości lub znakiem bezpieczeństwa, wydanymi przez uprawnione jednostki kwalifikujące. Obowiązkiem Wykonawcy jest upewnienie się, że zastosowane w dokumentacji urządzenia mogą być dostarczone przez dostawców w wymaganym terminie. Wykonawca w żadnym wypadku nie może odstąpić od przestrzegania Prawa Budowlanego, odpowiednich norm czy postanowień umowy z Inwestorem. III. OPIS TECHNICZNY INSTALACJE ELEKTRYCZNE 6. DANE ENERGETYCZNE Układ sieci Użytkownika: TN-C-S Napięcie zasilania: 30/400V 50Hz Moc przyłączniowa przebudowywanej części: W ramach istniejącego przydziału mocy. 7. ZASILANIE. Zasilanie rozbudowywanego i przebudowywanego budynku odbywać się będzie z projektowanej tablicy elektrycznej portierni TP w ramach istniejącego przydziału mocy dla obiektu. Zasilanie tablicy elektrycznej TP należy wykonać poprzez projektowaną wewnętrzną linię zasilającą w postaci przewodu YDYżo 5x0mm. 8. ROZDZIELNICA RGS Na kondygnacji piwnicy w pomieszczeniu rozdzielni elektrycznej znajduje się rozdzielnica główna siły, którą należy doposażyć w rozłącznik bezpiecznikowy 3P 63A. W/w aparat elektryczny należy uzbroić we wkładki bezpiecznikowe typu DO o amperarzu 5A oraz charakterystyce gg. 9. ROZDZIELNICE ODDZIAŁOWE ROZDZIELNICA TP W pomieszczeniu szatni na kondygnacji parteru zlokalizowano rozdzielnice elektryczną TP. Rozdzielnicę TP zasilić należy z istniejącej doposażonej rozdzielnicy RGS. Tablicę elektryczną TP należy zasilić projektowaną wewnętrzną linią zasilającą YDYżo 5x0mm układaną natynkowo w rurze białej winidurowej gładkiej RB47 oraz podtynkowo. Rozdzielnicę TP należy wykonać jako nadtynkową o stopniu ochrony IP-30 o wymiarach zewnętrznych: 050x450x50mm (wys.xszer.xgł.) oraz o stopniu IK 08. Z tablicy elektrycznej TP przewidziano zasilenie: oświetlenia, gniazd wtyczkowych ogólnego przeznaczenia, gniazda wtyczkowych dedykowane dla instalacji komputerowej, oświetlenia zewnętrznego. W rozdzielnicy zainstalowane będą: rozłącznik główny, wyłączniki różnicowo-prądowe, wyłączniki nadmiarowo-prądowe, lampki kontrolne oraz ochronnik przeciwprzepięciowy klasy C. Przewody oraz części będące pod napięciem powinny być prowadzone w taki sposób, aby nie były dostępne dla osób postronnych. 0. INSTALACJA OŚWIETLENIA PODSTAWOWEGO W projekcie instalacji elektrycznych ujęto dobór opraw oświetlenia podstawowego zgodnie z wymaganiami normy PN-EN 464 oraz wymaganiami funkcjonalnymi obiektu. Oprawy oświetleniowe zasilone zostały z projektowanej rozdzielnicy elektrycznej. Średnie eksploatacyjne wartości natężenia oświetlenia w obrębie pola zadania niepowinny być mniejsze niż: 7

8 - hole wejściowe - 00lx, - strefy komunikacji i korytarze - 00 lx, - klatki schodowe - 00 lx, - szatnie- 00 lx, - pomieszczenia socjalne - 00 lx. Oprawy oświetleniowe należy montować poprzez zawiesia bądź bezpośrednio do stropu. Typy zastosowanych opraw oświetleniowych zostały przedstawione na rysunkach zaś w specyfikacji technicznej określono parametry zastosowanych opraw. Instalację oświetleniową zaprojektowano przewodami miedzianymi o przekroju,5 i,5 mm 450/750V. Załączanie opraw oświetleniowych odbywać się będzie poprzez lokalne włączniki oświetleniowe oraz czujniki ruchu wysokiej częstotliwości. Łączniki instalacyjne należy instalować na wysokości 40cm od poziomu posadzki w danym pomieszczeniu. W pomieszczeniach mokrych należy stosować osprzęt hermetyczny i stopniu ochrony min. IP-44.. INSTALACJA OŚWIETLENIA AWARYJNEGO W projekcie instalacji elektrycznych ujęto dobór opraw oświetlenia awaryjnego oraz oświetlenia ewakuacyjnego na drogach ewakuacyjnych. Do dróg ewakuacyjnych zaliczono poziome trakty komunikacyjne (korytarze) oraz pionowe (klatki schodowe). Hole określono jako strefy otwarte. Oświetlenie dobrano na podstawie wymagań normy PN-EN 838. Jako oprawy awaryjne zastosowane oprawy ze źródłem światła LED wraz z modułem awaryjnym o czasie podtrzymania h. Zastosowane oprawy powinny posiadać certyfikat CNBOP wymagany dla tego typu oświetlenia.. INSTALACJA GNIAZD WTYCZKOWYCH 30V Na rzutach kondygnacji przedstawiono rozmieszczenie osprzętu gniazdowego. Instalację gniazd wtykowych należy wykonać przewodami miedzianymi o przekroju,5mm oraz o izolacji 450/750V. Główne ciągi przewodów oświetleniowych prowadzić ponad sufitem podwieszanym w osłonie z rur elektroinstalacyjnych oraz p/t w uprzednio przygotowanych bruzdach. W przestrzeniach pomiędzy sufitem właściwym, a podwieszanym przewody układane będą n/t w osłonie z rur elektroinstalacyjnych. W pomieszczeniach biurowych oraz komunikacyjnych gniazda wtykowe należy montować na wysokości 30cm od poziomu posadzki w danym pomieszczeniu chyba, że rysunek wskazuje inaczej. 3. INSTALACJA PRZECIWPRZEPIĘCIOWA Podstawową ochronę od przepięć uzyskano poprzez zastosowanie ochronników przeciwprzepięciowych typu II. 4. OCHRONA PRZECIWPORAŻENIOWA Rolę ochrony dodatkowej zrealizowano poprzez samoczynne wyłączenie zasilania w układzie sieci TN-S. W całej instalacji w budynku należy zapewnić oddzielne przewody neutralne i ochronne. Wszystkie rozdzielnice należy wykonać z szyną PE oraz N w postaci zacisków wielokrotnych. Zaciski N należy odizolować od konstrukcji. Do przewodu PE należy podłączyć wszystkie metalowe elementy urządzeń elektrycznych, które w czasie normalnej pracy nie znajdują się pod napięciem, a w wyniku uszkodzenia mogą się pod nim znaleźć (np. w wyniku uszkodzenia izolacji). Trasy koryt kablowych muszą być połączone w sposób przewodzący poprzez mostki z przewodu PE w sposób zapewniający wyrównanie ich potencjału. Ochrona podstawowa realizowana jest poprzez izolowanie części czynnych i stosowanie obudów o odpowiednim stopniu ochrony IP. W celu zapewnienie bezpieczeństwa zastosowano wyłączniki różnicowoprądowe o działaniu bezpośrednim i prądzie różnicowym 30mA. 5. DEMONTAŻ Istniejące tablice elektryczne, oprawy oświetleniowe, oraz osprzęt elektryczny w modernizowanych pomieszczeniach należy zdemontować. Zdemontowany osprzęt elektryczny należy składować w 8

9 przygotowanym do tego celu pomieszczeniu i przekazać Inwestorowi. Urządzenia elektryczne będące w bardzo dobrym stanie technicznym można wykorzystać ponownie po uprzedniej konsultacji z Inwestorem. Wszelkie prace demontażowe należy prowadzić pod nadzorem oraz przy zgodzie administratora budynku. Po wykonaniu prac demontażowych należy sprawdzić poprawność działania instalacji elektrycznych w pomieszczeniach nie objętych modernizacją. W przypadku niepoprawnego działania instalacji elektrycznych należy usunąć usterki. 6. PRÓBY I POMIARY INSTALACJI ELEKTRYCZNEJ Zgodnie z normą PN-IEC po dokonaniu oględzin należy przeprowadzić następujące próby instalacji: ciągłości przewodów ochronnych; rezystancji izolacji instalacji elektrycznej; którego należy dokonać dla każdego obwodu oddzielnie od strony zasilania, przy czym wszystkie łączniki należy załączyć, odbiorniki natomiast odłączyć (wykręcone źródła światła, wyjęte wtyczki odbiorników przenośnych, odpięte przewody odbiorników stałych), sprawdzenia stanu ochrony zrealizowanej za pomocą samoczynnego wyłączenia zasilania. W układzie sieci TN-S skuteczność środków ochrony należy sprawdzić przeprowadzając: - pomiar impedancji pętli zwarciowej lub pomiar rezystancji przewodów ochronnych, - pomiar rezystancji uziomu, - sprawdzenie charakterystyk urządzenia ochronnego, - próby urządzeń różnicowoprądowych; sprawdzenia biegunowości; wytrzymałości elektrycznej; działania; skutków działania ciepła; spadku napięcia oraz równomierności obciążenia faz; parametrów i poziomów oświetlenia. Podczas weryfikowania natężenia oświetlenia zaleca się sprawdzenie, czy: Użyte mierniki światła są skalibrowane, lampy i oprawy oświetleniowe mają odpowiednie dane fotometryczne, 7. UWAGI KOŃCOWE Niniejszy projekt został opracowany przy wykorzystaniu urządzeń, konkretnych firm wskazanych w dokumentacji. Wskazanie producentów miało na celu zapewnienie wysokiego standardu wykonania projektowanych instalacji a nie promocje producentów. Dlatego projektant nie wyklucza zastosowania innych urządzeń innych konkurencyjnych firm jednakże o parametrach i certyfikatach nie gorszych od zastosowanych w projekcie. W celu rzetelnego porównania proponowanego systemu firma wykonawcza jest zobowiązania do przedłożenia wszystkich kart materiałowych proponowanych rozwiązań do zaakceptowania projektantowi i inwestorowi co pozwoli rzetelnie ocenić spełnienie przez system wszystkich parametrów funkcjonalnych i technicznych proponowanego rozwiązania. 9

10 Białystok 9..08r. IV. OŚWIADCZENIE Zgodnie z art. 0 ust.4 Prawa budowlanego oświadczam, że powyższa dokumentacja projektowa instalacji elektrycznych wewnętrznych dotycząca: WNĘTRZA HOLU WEJŚCIOWEGO WRAZ Z POMIESZCZENIEM SZATNI W BUDYNKU SZKOŁY POLICEALNEJ NR OCHRONY ZDROWIA W BIAŁYMSTOKU PRZY UL. OGRODOWEJ 3 W BIAŁYMSTOKU została wykonana zgodnie z wymaganiami ustawy, przepisami oraz zasadami wiedzy technicznej (art. 0 pkt. 4 ustawy z dnia 6 kwietnia 004 roku o zmianie ustawy z 7 lipca 994 roku Prawo budowlane Dz. U. nr 6 poz. 4/004 ), obowiązującymi przepisami techniczno-budowlanymi, oraz obowiązującymi Polskimi Normami i jest kompletna z punktu widzenia celu jakiemu ma służyć. Projektant: Paweł Iwanicki 0

11 V. CZĘŚĆ GRAFICZNA Rys. E Rys. E Rys. E3 Rys. E4 Rzut parteru plan instalacji oświetleniowej Rzut parteru plan instalacji elektrycznej Schemat tablicy elektrycznej tablica portierni TP Legenda opraw i osprzętu

12 A 3 B CR L K 4 J I DZ CR 5 H G D C F E

13 A B 3 L K 4 J I 5 H G D C F E

14 ISTNIEJĄCA ROZDZIELNICA SIŁY RGS TABLICA ELEKTRYCZNA TP Ochrona od porażeń: Samoczynne wyłączenie zasilania w układzie TN-S 3L+N 30/400V 3L+N 30/400V BLOK ROZDZIELCZY Cu 00A 3 4 3P B6 4P 5A 0,03A AC 4P 5A 0,03A AC - PRACA RĘCZNA 0 - WYŁĄCZONE - PRACA AUTOM. 3P L 30V P C0 P C0 P C0 P C0 P C0 P C0 P B6 P B6 P B6 P B6 N 0 WZ PE PE PE YDYżo 5x0mm /RL47 YDY 3(4)x,5 YDY 3(4)x,5 YDY 3(4)x,5 YDY 3(4)x,5 YDY 3(4)x,5 YDY 3(4)x,5 YDY 3x,5 YDY 3x,5 YDY 3x,5 YDY 3x,5 YDY 3x,5 YDY 3x,5 YDY 3x,5 DATA FK DZ 0,30kW 0,30kW 0,60kW 0,30kW 0,5kW 0,5kW 0,0kW,0kW,0kW,0kW,0kW,0kW,0kW,5kW 5,0kW ISTNIEJĄCE OBWODY ELEKTRYCZNE PROJEKTOWANE ZASILANIE TABLICY ELEKTRYCZNEJ PORTIERNI TP ZASILANIE Z ROZDZIELNICY RGS KONDYGNACJA PIWNICY OŚW PODST. I AW. POM. HOLU, OŚW PODST. I AW. POM. KOMUNIKACJI, POM. SZATNI, POM. SOCJALNE, OŚW PODSTAWOWE, POM. HOLU, TAŚMY LED, OŚW PODSTAWOWE, POM. HOLU, TAŚMY LED, OŚW PODST. I AW., POM. KLATKI SCHOD. OŚW PODSTAWOWE, WEJŚCIE DO BUDYNKU, ZEWNĘTRZNE, FOTOKOMÓRKA DZWONEK 30V GN. 30V POM. HOLU, GN. 30V POM. HOLU, GN. 30V POM. HOLU, GN. 30V POM. HOLU, REZERWA WYPOSAŻONA REZERWA WYPOSAŻONA GN. DATA 30V POM. HOL, POM. SOCJALNE, REZERWA MOCY Pi = 0,5 kw ki = 0,5 Ps = 0,3 kw cos = 0,9 Imax= 6, A Obudowa metalowa, Stopień ochrony: IP43 Odporność uderzeniowa: IK08 Wymiary: 050 x 450 x 50 mm Kieszeń na dokumentację Drzwi zamykane na klucz
