Opis robót remontowych dostosowania pomieszczenia składowego na potrzeby siłowni - projekt instalacji elektrycznych wnętrzowych

Transkrypt

1 Nazwa opracowania Obiekt: Adres budowy: Opis robót remontowych dostosowania pomieszczenia składowego na potrzeby siłowni - projekt instalacji elektrycznych wnętrzowych Budynek szkolny ul. Ogrodowa 23, Białystok, dz. nr geod. 543 obręb nr 17 Inwestor i adres: Sporządził: Szkoła Policealna Nr 1 Ochrony Zdrowia w Białymstoku. ul. Ogrodowa 23, Białystok, mgr inż. arch. Krystian M. Hamanowicz ZESPÓŁ AUTORSKI BRANŻA AUTOR UPR. NR. PODPIS Elektryczna mgr inż. Paweł Iwanicki Elektryczna mgr inż. Michał Redo PDL/0086/PWOE/13 Białystok 15 maja 2018 r

2 SPIS TREŚCI I. ZAŁĄCZNIKI... 3 II. ZAŁOŻENIA PRZEDMIOT OPRACOWANIA WARUNKI OGÓLNE PODSTAWA OPRACOWANIA ZAKRES OPRACOWANIA ZASTOSOWANE MATERIAŁY... 7 III. OPIS TECHNICZNY INSTALACJE ELEKTRYCZNE ZASILANIE ROZDZIELNICA RGS ROZDZIELNICA RGO INSTALACJA OŚWIETLENIA PODSTAWOWEGO INSTALACJA OŚWIETLENIA AWARYJNEGO INSTALACJA GNIAZD WTYCZKOWYCH 230V INSTALACJA ZASILANIA WENTYLACJI MECHANICZNEJ OCHRONA PRZECIWPORAŻENIOWA DEMONTAŻ PRÓBY I POMIARY INSTALACJI ELEKTRYCZNEJ UWAGI KOŃCOWE OBLICZENIA TECHNICZNE IV. OŚWIADCZENIE V. CZĘŚĆ GRAFICZNA

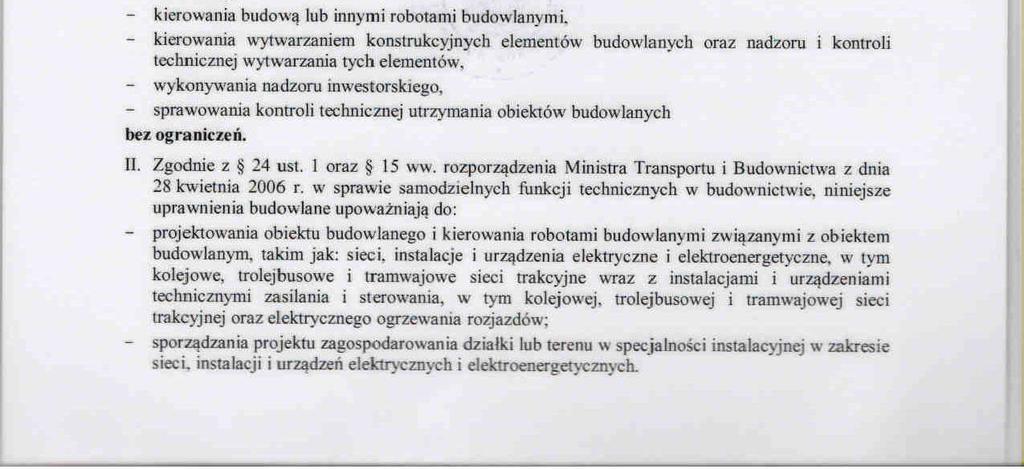

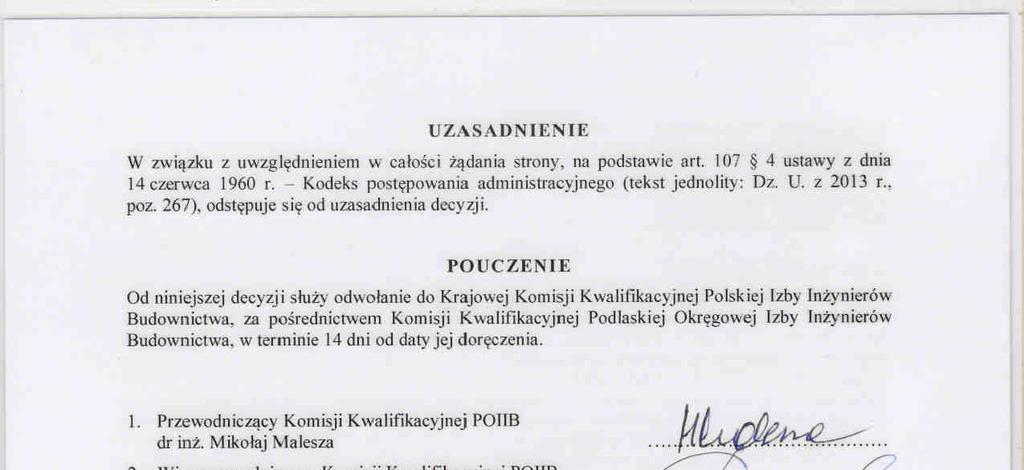

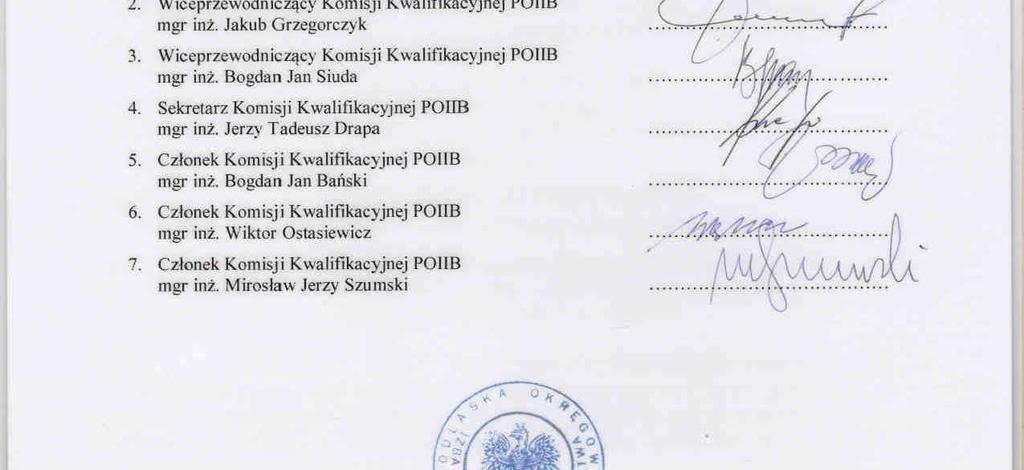

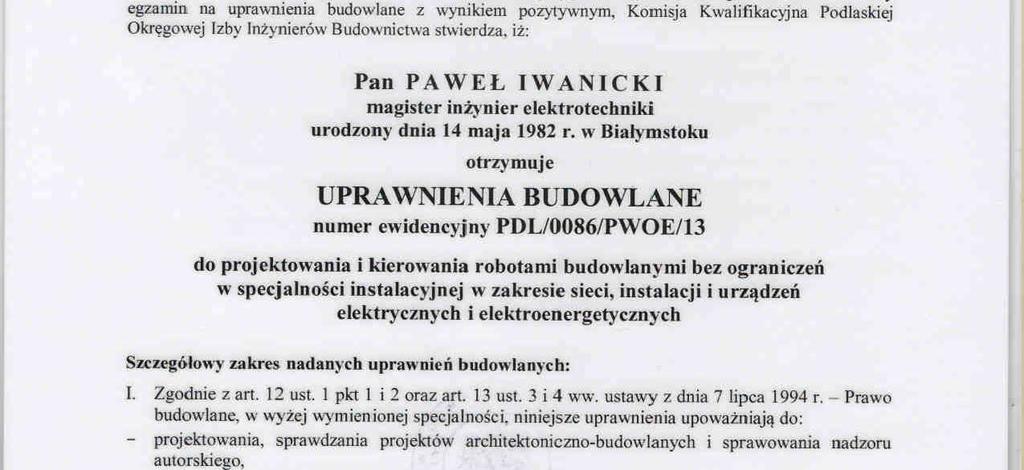

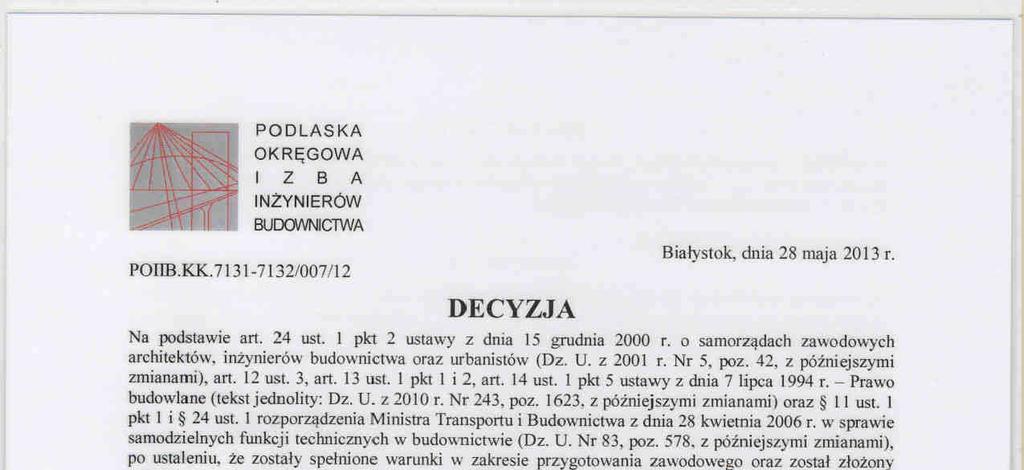

3 I. ZAŁĄCZNIKI - stwierdzenie przygotowania zawodowego projektanta - 3 -

4 - 4 -

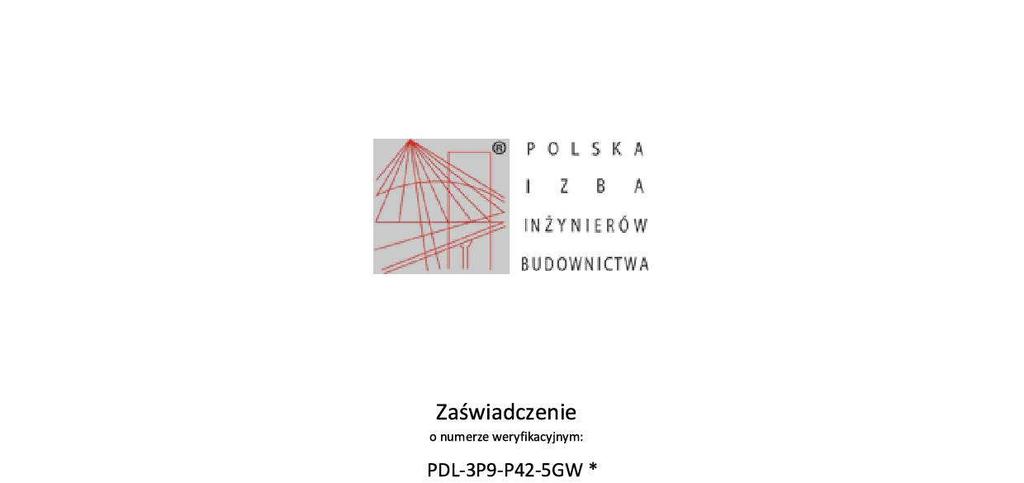

5 - zaświadczenie o przynależności do POIIB projektanta - 5 -

6 II. ZAŁOŻENIA 1. PRZEDMIOT OPRACOWANIA. Przedmiotem opracowania jest projekt instalacji elektrycznych wewnętrznych dla pomieszczenia składowego dostosowywanego na potrzeby siłowni w budynku szkolnym przy ul. Ogrodowej 23 w Białymstoku na dz. nr geod. 543 obręb WARUNKI OGÓLNE A. Wykonawca jest zobowiązany do wykonania kompletnej instalacji elektrycznej wewnętrznej opisanej w niniejszej dokumentacji oraz w specyfikacji technicznej. B. Wykonawca jest zobowiązany do zrealizowania wszystkich brakujących instalacji wraz z dostarczeniem koniecznych materiałów i urządzeń dla kompletnego wykonania instalacji elektrycznych wewnętrznych i zapewnienia jej pełnej funkcjonalności. C. Specyfikacje, opisy i rysunki uwzględniają oczekiwany przez Inwestora standard dla materiałów urządzeń i instalacji. Wszystkie nazwy produtków użyte w projekcie istalacji elektrycznych mają na celu wskazanie i zachowanie oczekiwanego standardu materiałów oraz konkretnych rozwiazań. Wykonawca może zaproponować rozwiązanie alternatywne dotyczące zastosowanych materiałów charakteryzujących się wartościami parametrów nie gorszych niż materiały zastosowane w projekcie. D. Rysunki i część opisowa są elementami dokumentacji wzajemnie uzupełniającymi się. Wszystkie zagadnienia ujęte w części opisowej a nie pokazane na rysunkach oraz pokazane na rysunkach a nie ujęte opisem winny być traktowane jakby były ujęte w obu. W przypadku wątpliwości co do interpretacji niniejszego opisu, Wykonawca przed złożeniem oferty powinien wyjaśnić wątpliwe kwestie z Inwestorem, który jako jedyny jest upoważniony do autoryzacji i dokonywania jakichkolwiekzmian lub odstępstw. E. Wszystkie wykonywane prace oraz proponowane materiały winny odpowiadać Polskim Normom posiadać stosowną deklarację zgodności lub posiadać znak CE i deklarację zgodności z normam zharmonizowanymi oraz posiadać niezbędne atesty tak aby spełniać obowiązujące przepisy. F. Do zakresu prac Wykonawcy każdorazowo wchodzą próby urządzeń i instalacji wg. obowiązujących norm i przepisów oraz protokolarny odbiór w obecności przedstawiciela Inwestora. Do wykonanych prac Wykonawca winien załączyć również deklarację kompletności wykonanych prac oraz zgodności z projektem. 3. PODSTAWA OPRACOWANIA Podstawą opracowania do projektu jest: - Projekt architektoniczno budowlany - Uzgodnienia międzybranżowe - Obowiązujących przepisów i norm PNE, ICE 4. ZAKRES OPRACOWANIA. Opracowanie zawiera projekt instalacji elektrycznych wewnętrznych dla pomieszczenia składowego dostosowywanego na potrzeby siłowni w budynku szkolnym przy ul. Ogrodowej 23 w Białymstoku na dz. nr geod. 543 obręb 17. Opracowanie zawiera: - instalację oświetlenia podstawowego - 6 -

7 - instalację oświetlenia awaryjnego - instalację gniazd wtyczkowych ogólnych - doposażenie rozdzielnicy RGS - doposażenie rozdzielnicy RGO - zasilenie urządzeń branży sanitarnej (wentylatory kanałowe 2szt) 5. ZASTOSOWANE MATERIAŁY Producentów oraz typy zastosowanych materiałów i urządzeń podano dla określenia wymaganego standardu instalacji i należy je traktować jako przykładowe. Dopuszcza się zastosowanie innych materiałów i urządzeń równoważnych pod kątem rozwiązań technicznych i jakości oraz posiadających wymagane dopuszczenia i certyfikaty. Należy stosować wyłącznie urządzenia, wyroby i materiały posiadające świadectwo dopuszczenia do stosowania w budownictwie lub świadectwo kwalifikacji jakości, względnie oznaczonych znakiem jakości lub znakiem bezpieczeństwa, wydanymi przez uprawnione jednostki kwalifikujące. Obowiązkiem Wykonawcy jest upewnienie się, że zastosowane w dokumentacji urządzenia mogą być dostarczone przez dostawców w wymaganym terminie. Wykonawca w żadnym wypadku nie może odstąpić od przestrzegania Prawa Budowlanego, odpowiednich norm czy postanowień umowy z Inwestorem. III. OPIS TECHNICZNY INSTALACJE ELEKTRYCZNE 1. ZASILANIE. Zasilanie przebudowywanego pomieszczenia odbywać się będzie z istniejących oraz zmodernizowanych rozdzielnic elektrycznych RGO oraz RGS zlokalizowanych w pomieszczeniu rozdzielni elektrycznej. Zasilanie doposażonych rozdzielnic elektrycznych RGS oraz RGO pozostaje bez zmian. 2. ROZDZIELNICA RGS W celu zrealizowania zasilania obwodów gniazd wtykowych w pomieszczeniu przebudowywanym rozdzielnicę RGS należy doposażyć w rozłącznik bezpiecznikowy 3P 25A, wyłącznik różnicowoprądowy 4P 40A 0,03A AC oraz wyłączniki nadprądowe 1P B16. Dodatkowe oprzewodowanie rozdzielnicy RGS wykonać za pomocą dedykowanych złączek szynowych. 3. ROZDZIELNICA RGO W celu zrealizowania zasilania obwodów oświetlenia podstawowego oraz awaryjnego w pomieszczeniu przebudowywanym rozdzielnicę RGO należy doposażyć w rozłącznik bezpiecznikowy 3P 25A, wyłącznik różnicowoprądowy 4P 40A 0,03A AC oraz wyłączniki nadprądowe 1P C10. Dodatkowe oprzewodowanie rozdzielnicy RGO wykonać za pomocą dedykowanych złączek szynowych. 4. INSTALACJA OŚWIETLENIA PODSTAWOWEGO W projekcie instalacji elektrycznych ujęto dobór opraw oświetlenia podstawowego zgodnie z wymaganiami normy PN-EN oraz wymaganiami funkcjonalnymi obiektu. Oprawy oświetleniowe zasilone zostały z doposażonej rozdzielnicy RGO. Średnie eksploatacyjne wartości natężenia oświetlenia w obrębie pola zadania niepowinny być mniejsze niż: - strefa fitness, strefa ćwiczeń - 200lx, - kabina przebieralni lx.. Oprawy oświetleniowe należy montować poprzez zawiesia bądź bezpośrednio do stropu. Typy - 7 -

8 zastosowanych opraw oświetleniowych zostały przedstawione na rysunkach. Instalację oświetleniową zaprojektowano przewodami miedzianymi o przekroju 1,5 i 2,5 mm2 450/750V. Załączanie opraw oświetleniowych odbywać się będzie poprzez lokalne włączniki oświetleniowe, łączniki zwierne wraz z przekaźnikami bistabilnymi oraz czujniki ruchu wysokiej częstotliwości. Łączniki instalacyjne należy instalować na wysokości 140cm od poziomu posadzki w danym pomieszczeniu. W pomieszczeniach mokrych należy stosować osprzęt hermetyczny i stopniu ochrony min. IP INSTALACJA OŚWIETLENIA AWARYJNEGO W projekcie instalacji elektrycznych ujęto dobór opraw oświetlenia awaryjnego oraz oświetlenia ewakuacyjnego. Pomieszczenie strefy ćwiczeń oraz strefy fitnes określono jako strefy otwarte. Oświetlenie dobrano na podstawie wymagań normy PN-EN Jako oprawy awaryjne zastosowano dedykowane oprawy ze źródłem światła LED wraz z modułem awaryjnym o czasie podtrzymania 3h. Oprawa awaryjna i ewakuacyjna powinna posiadać certyfikat i dopuszczenie CNBOP. Typy zastosowanych opraw oświetlenia awaryjnego i ewakuacyjnego zostały przedstawione na rysunkach zaś w specyfikacji technicznej określono parametry zastosowanych opraw. 6. INSTALACJA GNIAZD WTYCZKOWYCH 230V Na rzucie pomieszczenia przedstawiono rozmieszczenie osprzętu gniazdowego. Instalację gniazd wtykowych należy wykonać przewodami miedzianymi o przekroju 2,5mm2 oraz o izolacji 450/750V. W przebudowywanym pomieszczeniu przewody gniazd wtyczkowych podtynkowo w uprzednio przygotowanych bruzdach zaś w pomieszczeniach nie objętych przebudową natynkowo w osłonie z rur winidurowych elektroinstalacyjnych mocowanych do sufitu. 7. INSTALACJA ZASILANIA WENTYLACJI MECHANICZNEJ Zgodnie z projektem branży sanitarnej w projekcie branży elektrycznej przewidziano zasilenia instalacji wentylacji mechanicznej. W niniejszej dokumentacji ujęto jedynie wykonanie zasilania dla urządzeń przedstawionych w projekcie branży sanitarnej tj.: - 2 szt. wentylatory kanałowe Sterowanie pracą wentylatorów odbywać się będzie poprzez łączniki oświetleniowe zlokalizowane w bezpośrednim sąsiedztwie łączników załączających oprawy oświetleniowe w przebudowywanym pomieszczeniu. 8. OCHRONA PRZECIWPORAŻENIOWA Rolę ochrony dodatkowej zrealizowano poprzez samoczynne wyłączenie zasilania w układzie sieci TN-S. Dla instalacji w części przebudowywanej budynku należy zapewnić oddzielne przewody neutralne i ochronne. Wszystkie rozdzielnice należy wykonać z szyną PE oraz N w postaci zacisków wielokrotnych. Zaciski N należy odizolować od konstrukcji. Do przewodu PE należy podłączyć wszystkie metalowe elementy urządzeń elektrycznych, które w czasie normalnej pracy nie znajdują się pod napięciem, a w wyniku uszkodzenia mogą się pod nim znaleźć (np. w wyniku uszkodzenia izolacji). Ochrona podstawowa realizowana jest poprzez izolowanie części czynnych i stosowanie obudów o odpowiednim stopniu ochrony IP. W celu zapewnienie bezpieczeństwa zastosowano wyłączniki różnicowoprądowe o działaniu bezpośrednim i prądzie różnicowym 30mA

9 9. DEMONTAŻ Istniejące oprawy oświetleniowe, oraz osprzęt elektryczny w modernizowanych pomieszczeniach należy zdemontować. Zdemontowany osprzęt elektryczny należy składować w przygotowanym do tego celu pomieszczeniu i przekazać Inwestorowi. Urządzenia elektryczne będące w bardzo dobrym stanie technicznym można wykorzystać ponownie po uprzedniej konsultacji z Inwestorem. Wszelkie prace demontażowe należy prowadzić pod nadzorem oraz przy zgodzie administratora budynku. Po wykonaniu prac demontażowych należy sprawdzić poprawność działania instalacji elektrycznych w pomieszczeniach nie objętych modernizacją. W przypadku niepoprawnego działania instalacji elektrycznych należy usunąć usterki. W pomieszczeniu przedmiotu opracowania istniejącą instalację elektryczną ułożoną w rurkach osłonowych należy zamocować w uprzednio przygotowanych bruzdach. 10. PRÓBY I POMIARY INSTALACJI ELEKTRYCZNEJ Zgodnie z normą PN-IEC po dokonaniu oględzin należy przeprowadzić następujące próby instalacji: ciągłości przewodów ochronnych; rezystancji izolacji instalacji elektrycznej; którego należy dokonać dla każdego obwodu oddzielnie od strony zasilania, przy czym wszystkie łączniki należy załączyć, odbiorniki natomiast odłączyć (wykręcone źródła światła, wyjęte wtyczki odbiorników przenośnych, odpięte przewody odbiorników stałych), sprawdzenia stanu ochrony zrealizowanej za pomocą samoczynnego wyłączenia zasilania. W układzie sieci TN-S skuteczność środków ochrony należy sprawdzić przeprowadzając: - pomiar impedancji pętli zwarciowej lub pomiar rezystancji przewodów ochronnych, - pomiar rezystancji uziomu, - sprawdzenie charakterystyk urządzenia ochronnego, - próby urządzeń różnicowoprądowych; sprawdzenia biegunowości; wytrzymałości elektrycznej; działania; skutków działania ciepła; spadku napięcia oraz równomierności obciążenia faz; parametrów i poziomów oświetlenia. Podczas weryfikowania natężenia oświetlenia zaleca się sprawdzenie, czy: Użyte mierniki światła są skalibrowane, lampy i oprawy oświetleniowe mają odpowiednie dane fotometryczne, 11. UWAGI KOŃCOWE Niniejszy projekt został opracowany przy wykorzystaniu urządzeń, konkretnych firm wskazanych w dokumentacji. Wskazanie producentów miało na celu zapewnienie wysokiego standardu wykonania projektowanych instalacji a nie promocje producentów

10 Dlatego projektant nie wyklucza zastosowania innych urządzeń innych konkurencyjnych firm jednakże o parametrach i certyfikatach nie gorszych od zastosowanych w projekcie. W celu rzetelnego porównania proponowanego systemu firma wykonawcza jest zobowiązania do przedłożenia wszystkich kart materiałowych proponowanych rozwiązań do zaakceptowania projektantowi i inwestorowi co pozwoli rzetelnie ocenić spełnienie przez system wszystkich parametrów funkcjonalnych i technicznych proponowanego rozwiązania

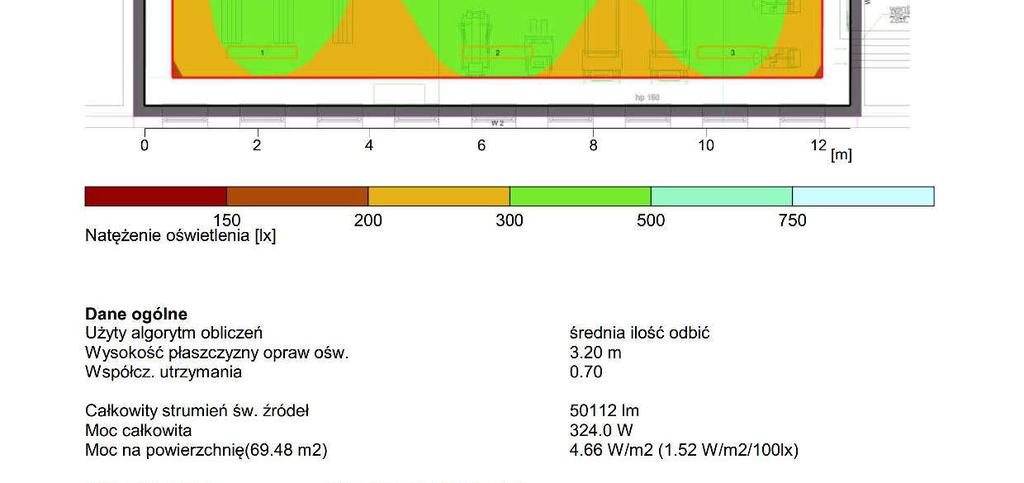

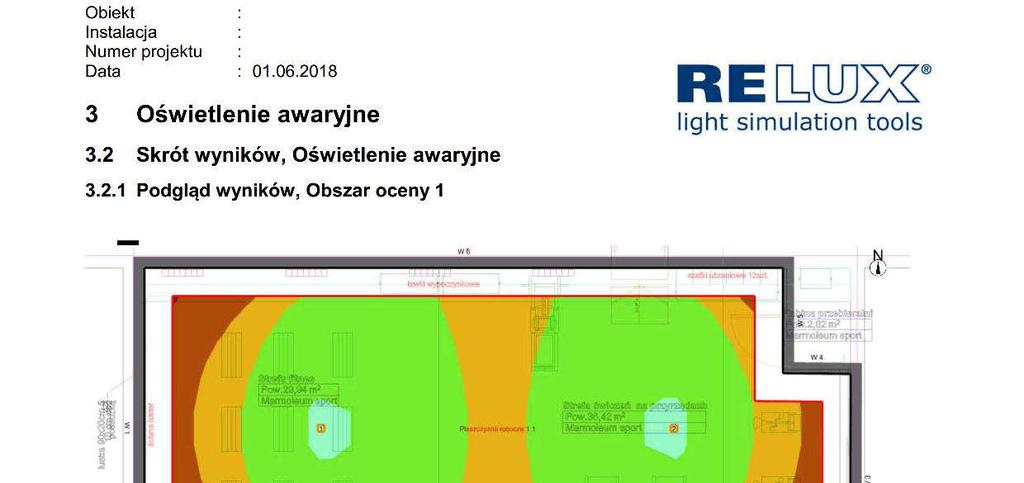

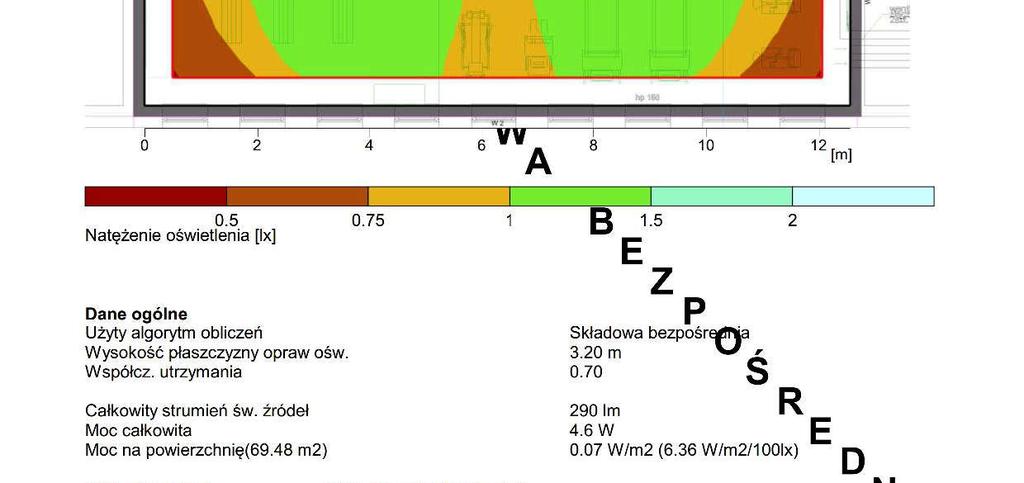

11 12. OBLICZENIA TECHNICZNE

12 - 12 -

13 - 13 -

14 - 14 -

15 Białystok maj 2018r. IV. OŚWIADCZENIE Zgodnie z art. 20 ust.4 Prawa budowlanego oświadczam, że powyższa dokumentacja projektowa instalacji elektrycznych dla pomieszczenia składu opałowego dostosowywanego na potrzeby siłowni w budynku szkolnym przy ul. Ogrodowej 23 w Białymstoku na dz. nr geod. 543 obręb 17 została wykonana zgodnie z wymaganiami ustawy, przepisami oraz zasadami wiedzy technicznej (art. 20 pkt. 4 ustawy z dnia 16 kwietnia 2004 roku o zmianie ustawy z 7 lipca 1994 roku Prawo budowlane Dz. U. nr 6 poz. 41/2004 ), obowiązującymi przepisami techniczno-budowlanymi, oraz obowiązującymi Polskimi Normami i jest kompletna z punktu widzenia celu jakiemu ma służyć. Projektant: Paweł Iwanicki

16 V. CZĘŚĆ GRAFICZNA Rys. E1 Rys. E2 Rys. E3 Rzut piwnicy instalacja elektryczna Schemat zasilania - istniejąca rozdzielnica RGS Schemat zasilania - istniejąca rozdzielnica RGO

17 Y29 C 2 1 C B RGS/g1 RGS/g1 RGS/g1 EW1 o1-aw RGO/o1-a,b RGO/o1-w,z B o1-a o1-b RGS/g1 o1-a o1-c CR o1-c Kabina przebieralni Pow.2,02 m 2 Marmoleum sport lustra 90x20cm szt 5 10 posadzką cm nad ściana luster Strefa fitnes Pow.29,94 m 2 Marmoleum sport o1-b AW1 o1-aw o1-a Strefa ćwiczeń na przyrządach Pow.36,42 m 2 Marmoleum sport o1-aw AW1 o1-b RGS/g1 TV RGS/g1 RGS/g2 wentlator wewnątrzkanałowy złączany z oświetleniem 2szt. A 2 o1-a RGS/g2 LEGENDA: CR RGS/g2 ŁĄCZNIK JEDNOBIEGUNOWY IP44 ŁĄCZNIK ŚWIECZNIKOWY IP44 CZUJNIK RUCHU WYSOKIEJCZĘSTOTLIWOŚCI 360, IP44 WYPUST INSTALACJI ELEKTRYCZNEJ YDY4x1,5mm DO ZASILANIA WENTYLATORA ZAPAS MIN. 1m OPRAWA OŚWIETLENIA PODSTAWOWEGO - "A" OPRAWA LED, IP44, IK04, 5200lm, 36W, PLX OPRAWA OŚWIETLENIA PODSTAWOWEGO - "B" OPRAWA LED, IP44, IK04, 4400lm, 32W, PLX o1-b RGS/g2 AW1 Y29EW1 TV o1-a RGS/g2 hp 150 OPRAWA OŚWIETLENIA AWARYJNEGO - "AW1" OPRAWA LED, IP41, AT, 1W, 3H, NATYNKOWA OPRAWA OŚWIETLENIA EWAKUACYJNEGO - "EW1" OPRAWA LED JEDNOSTRONNA, 1W, 3H, RGS/g2 GNIAZDO WTYKOWE 230V POJEDYŃCZE P/T 16A IP44 GNIAZDO WTYKOWE 230V PODWÓJNE P/T 16A IP44 GNIAZDO WTYKOWE 230V POJEDYŃCZE P/T 16A IP44 MONTAŻ GNIAZDA NA WYSOKOŚCI H:2,0m - GNIAZDO POD TELEWIZOR o1-w o1-z 1 obiekt: przedmiot: RZUT PIWNIC (FRAGMENT) -PLAN INSTALACJI ELEKTRYCZNEJ data: adres budowy: projektant: Szkoła Policealna Nr 1 Ochrony Zdrowia w Białymstoku Pomieszczenie siłowni r. ul. Ogrodowa 23, Białystok mgr inż. Paweł Iwanicki Uprawnienia budowlane do projektowania bez ograniczeń w specjalności elektrycznej nr ewid. PDL/0086/PWOE/13 A branża: ELEKT. skala 1:50 podpis: opracował: mgr inż. Michał Redo podpis: archeko BIURO PROJEKTÓW tel nr rys.: WSZYSTKIE PRAWA ZASRTZEŻONE. ŁĄCZNIE Z PRAWEM DO REPRODUKCJI I UDOSTĘPNIANIA, W CAŁOŚCI LUB CZĘŚCI, BEZ ZGODY AUTORA. E1

18 ISTNIEJĄCA ROZDZIELNICA RGS Ochrona od porażeń: Samoczynne wyłączenie zasilania w układzie TN-S 3L+N 230/400V BLOK ROZDZIELCZY 3 4 1P B16 1P B16 1P B16 PE PE ISTNIEJĄCY WLZ-T ISTNIEJĄCY WLZ-T ISTNIEJĄCY WLZ-T ISTNIEJĄCY WLZ-T ISTNIEJĄCY KABEL ZASILAJĄCY YDY 3x2,5 ISTNIEJĄCE ODBIORY ELEKTRYCZNE YDY 3x2,5 2,0kW GN. 230V SALA FITNES, SALA ĆWICZEŃ, 2,0kW GN. 230V SALA FITNES, SALA ĆWICZEŃ, REZERWA REZERWA obiekt: Szkoła Policealna Nr 1 Ochrony Zdrowia w Białymstoku przedmiot: SCHEMAT ZASILANIA -ISTNIEJĄCA ROZDZIELNICA RGS data: adres budowy: projektant: Pomieszczenie siłowni r. ul. Ogrodowa 23, Białystok mgr inż. Paweł Iwanicki Uprawnienia budowlane do projektowania bez ograniczeń w specjalności elektrycznej nr ewid. PDL/0086/PWOE/13 branża: ELEKT. skala - podpis: opracował: mgr inż. Michał Redo podpis: archeko BIURO PROJEKTÓW tel nr rys.: WSZYSTKIE PRAWA ZASRTZEŻONE. ŁĄCZNIE Z PRAWEM DO REPRODUKCJI I UDOSTĘPNIANIA, W CAŁOŚCI LUB CZĘŚCI, BEZ ZGODY AUTORA. E2

19 ISTNIEJĄCA ROZDZIELNICA RGO Ochrona od porażeń: Samoczynne wyłączenie zasilania w układzie TN-S 3L+N 230/400V BLOK ROZDZIELCZY 3 4 1P C10 1P C10 1P C10 AW W, Z PE PE ISTNIEJĄCY KABEL ZASILAJĄCY ISTNIEJĄCE OPRZEWODOWANIE ISTNIEJĄCE OPRZEWODOWANIE ISTNIEJĄCE ISTNIEJĄCE ODBIORY ELEKTRYCZNE OPRZEWODOWANIE ISTNIEJĄCE OPRZEWODOWANIE YDY 3(4)x1,5 OŚW PODST. I AW. SALA ĆWICZEŃ, SALA FITNES, YDY 3(4)x1,5 0,30kW OŚW PODST. I AW. SALA ĆWICZEŃ, SALA FITNES, YDY 4x1,5 OŚW PODST. I AW. SALA ĆWICZEŃ, SALA FITNES, REZERWA REZERWA obiekt: Szkoła Policealna Nr 1 Ochrony Zdrowia w Białymstoku przedmiot: SCHEMAT ZASILANIA -ISTNIEJĄCA ROZDZIELNICA RGO data: adres budowy: projektant: Pomieszczenie siłowni r. ul. Ogrodowa 23, Białystok mgr inż. Paweł Iwanicki Uprawnienia budowlane do projektowania bez ograniczeń w specjalności elektrycznej nr ewid. PDL/0086/PWOE/13 branża: ELEKT. skala - podpis: opracował: mgr inż. Michał Redo podpis: archeko BIURO PROJEKTÓW tel nr rys.: WSZYSTKIE PRAWA ZASRTZEŻONE. ŁĄCZNIE Z PRAWEM DO REPRODUKCJI I UDOSTĘPNIANIA, W CAŁOŚCI LUB CZĘŚCI, BEZ ZGODY AUTORA. E3
