Transkrypt
1
2
3
4
5
6
7
8
9

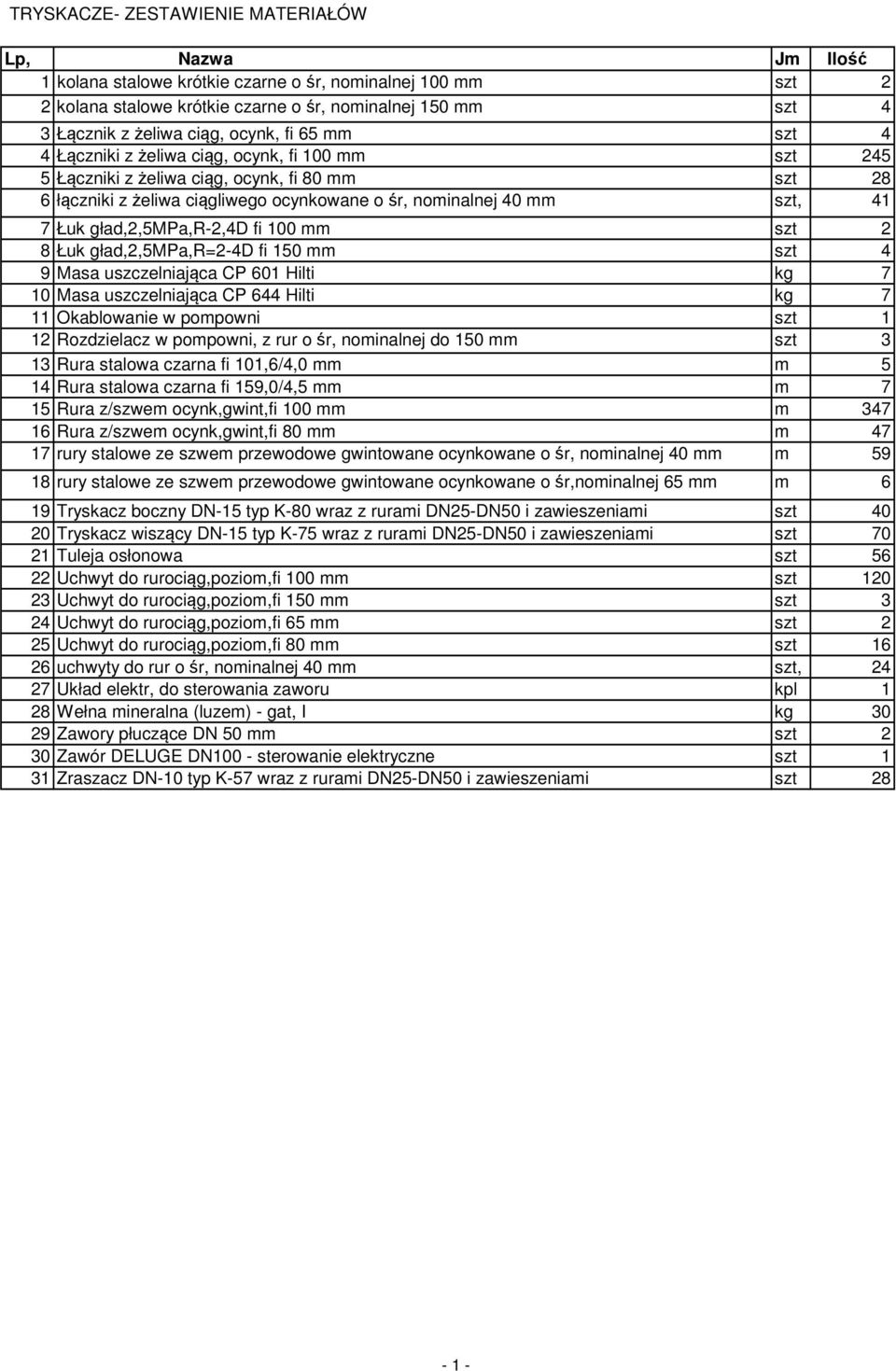

10 TRYSKACZE- ZESTAWIENIE MATERIAŁÓW Lp, Nazwa Jm Ilość 1 kolana stalowe krótkie czarne o śr, nominalnej 100 mm szt 2 2 kolana stalowe krótkie czarne o śr, nominalnej 150 mm szt 4 3 Łącznik z żeliwa ciąg, ocynk, fi 65 mm szt 4 4 Łączniki z żeliwa ciąg, ocynk, fi 100 mm szt Łączniki z żeliwa ciąg, ocynk, fi 80 mm szt 28 6 łączniki z żeliwa ciągliwego ocynkowane o śr, nominalnej 40 mm szt, 41 7 Łuk gład,2,5mpa,r-2,4d fi 100 mm szt 2 8 Łuk gład,2,5mpa,r=2-4d fi 150 mm szt 4 9 Masa uszczelniająca CP 601 Hilti kg 7 10 Masa uszczelniająca CP 644 Hilti kg 7 11 Okablowanie w pompowni szt 1 12 Rozdzielacz w pompowni, z rur o śr, nominalnej do 150 mm szt 3 13 Rura stalowa czarna fi 101,6/4,0 mm m 5 14 Rura stalowa czarna fi 159,0/4,5 mm m 7 15 Rura z/szwem ocynk,gwint,fi 100 mm m Rura z/szwem ocynk,gwint,fi 80 mm m rury stalowe ze szwem przewodowe gwintowane ocynkowane o śr, nominalnej 40 mm m rury stalowe ze szwem przewodowe gwintowane ocynkowane o śr,nominalnej 65 mm m 6 19 Tryskacz boczny DN-15 typ K-80 wraz z rurami DN25-DN50 i zawieszeniami szt Tryskacz wiszący DN-15 typ K-75 wraz z rurami DN25-DN50 i zawieszeniami szt Tuleja osłonowa szt Uchwyt do rurociąg,poziom,fi 100 mm szt Uchwyt do rurociąg,poziom,fi 150 mm szt 3 24 Uchwyt do rurociąg,poziom,fi 65 mm szt 2 25 Uchwyt do rurociąg,poziom,fi 80 mm szt uchwyty do rur o śr, nominalnej 40 mm szt, Układ elektr, do sterowania zaworu kpl 1 28 Wełna mineralna (luzem) - gat, I kg Zawory płuczące DN 50 mm szt 2 30 Zawór DELUGE DN100 - sterowanie elektryczne szt 1 31 Zraszacz DN-10 typ K-57 wraz z rurami DN25-DN50 i zawieszeniami szt
11
12

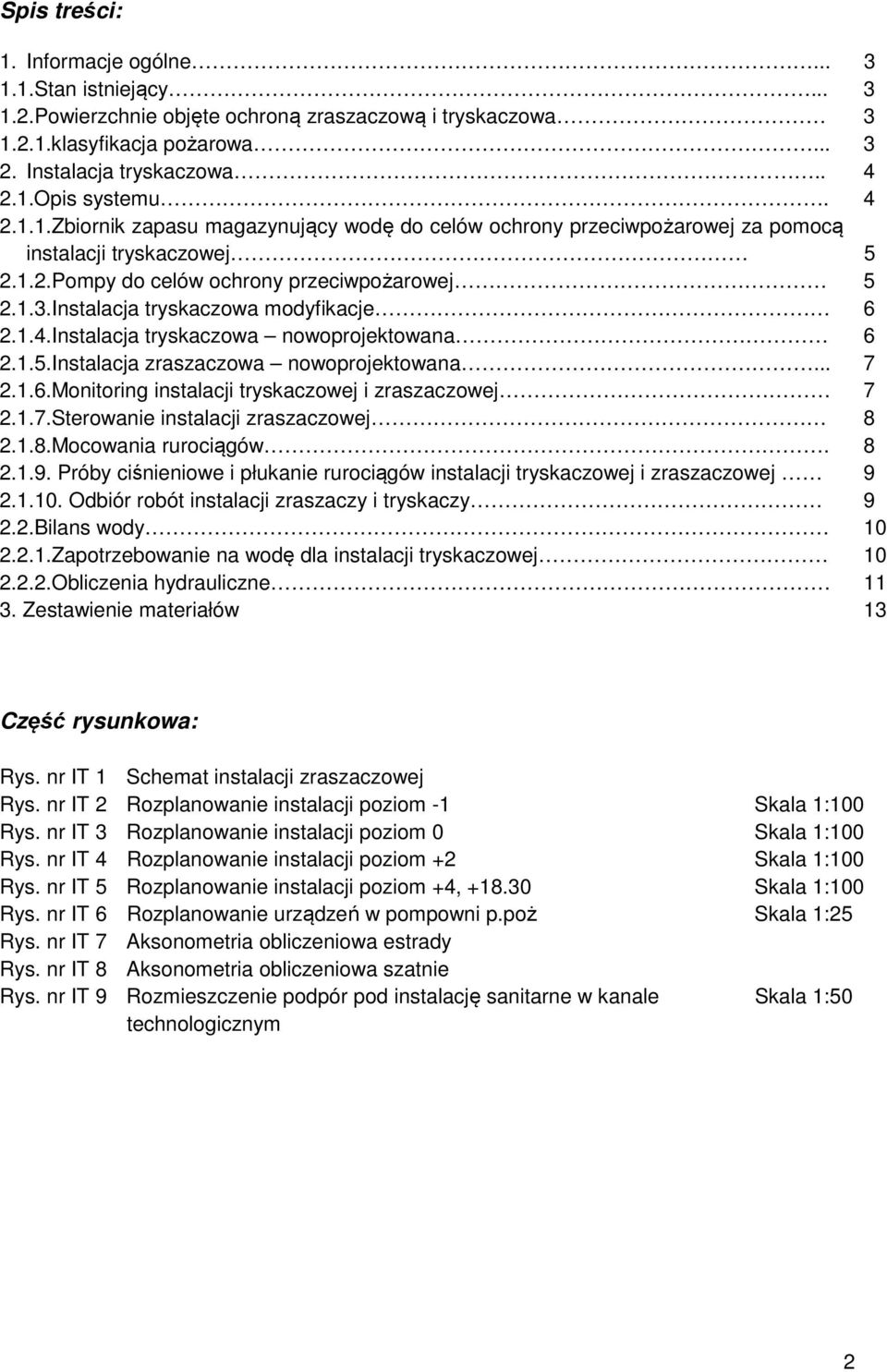

13 Spis treści: 1. Informacje ogólne Stan istniejący Powierzchnie objęte ochroną zraszaczową i tryskaczowa klasyfikacja pożarowa Instalacja tryskaczowa Opis systemu Zbiornik zapasu magazynujący wodę do celów ochrony przeciwpożarowej za pomocą instalacji tryskaczowej Pompy do celów ochrony przeciwpożarowej Instalacja tryskaczowa modyfikacje Instalacja tryskaczowa nowoprojektowana Instalacja zraszaczowa nowoprojektowana Monitoring instalacji tryskaczowej i zraszaczowej Sterowanie instalacji zraszaczowej Mocowania rurociągów Próby ciśnieniowe i płukanie rurociągów instalacji tryskaczowej i zraszaczowej Odbiór robót instalacji zraszaczy i tryskaczy Bilans wody Zapotrzebowanie na wodę dla instalacji tryskaczowej Obliczenia hydrauliczne Zestawienie materiałów 13 Część rysunkowa: Rys. nr IT 1 Schemat instalacji zraszaczowej Rys. nr IT 2 Rozplanowanie instalacji poziom -1 Skala 1:100 Rys. nr IT 3 Rozplanowanie instalacji poziom 0 Skala 1:100 Rys. nr IT 4 Rozplanowanie instalacji poziom +2 Skala 1:100 Rys. nr IT 5 Rozplanowanie instalacji poziom +4, Skala 1:100 Rys. nr IT 6 Rozplanowanie urządzeń w pompowni p.poż Skala 1:25 Rys. nr IT 7 Aksonometria obliczeniowa estrady Rys. nr IT 8 Aksonometria obliczeniowa szatnie Rys. nr IT 9 Rozmieszczenie podpór pod instalację sanitarne w kanale Skala 1:50 technologicznym 2
14 1. Informacje ogólne. Przedmiotem opracowania jest projekt budowlany modernizacji instalacji zraszaczowej i tryskaczowej w budynku Pałacu Kultury i Nauki w Warszawie, wg wymagań normy PN-EN 12845:2008. Dokumentacja instalacji tryskaczowej została wykonana zgodnie z normą PN-EN 12845:2008, natomiast dokumentacja instalacji zraszaczowej została wykonana zgodnie z projektem normy PN Pr/M-51541:2000. Niniejsze opracowanie obejmuje sprawdzenie zgodności wykonanej poprzednio instalacji z obecnie obowiązująca normą PN-EN 12845:2008 oraz zmiany projektowe wynikające z aktualnych przepisów przeciwpożarowych i zmian aranżacyjnych budynku Stan istniejący. W budynku Pałacu Kultury i Nauki w Warszawie zaprojektowano i częściowo wykonano wg wymagań normy PN-51540:1997 instalacje tryskaczową i zraszaczową. W 2005 roku wykonano następujące elementy: Ochronę tryskaczową kuluarów balkonów i przylegających pomieszczeń biurowych Pompownie pożarową wyposażona w pompę Grundfos typ o mocy 30kW i parametrach znamionowych Q=1900l/min H=5.5bar. Podłączenie pompowni do zbiornika zapasu wody 400m3 Awaryjne zasilanie instalacji za pośrednictwem nasad dla straży pożarnej 1.2. Powierzchnie objęte ochroną zraszaczową i tryskaczową. Ochroną zraszaczową objęta jest cała powierzchnia estrady, natomiast ochroną tryskaczową są objęte szatnia i kuluary balkonów i przylegających pomieszczeń biurowych (istniejąca instalacja) Klasyfikacja pożarowa. Zgodnie z postanowieniami PN-EN 12845:2008, część obiektu chronioną przez instalację tryskaczową, kwalifikuje pod względem zagrożenia pożarowego: Kuluary i pom. biurowe Szatnie na poziomie 0 Zagrożenie pożarowe LH LH Intensywność zraszania (mm/min) Powierzchnia działania (m 2 ) Powierzchnia chroniona przez 1 tryskacz (m 2 ) Max. 21 stojące Max. 17 przyścienne Max. 21 stojące Max. 17 przyścienne Typ tryskacza Rozpylający Rozpylający DN10 DN10 Wysokość składowania (m) Czas działania (min) Minimalne ciś. na tryskaczu 0.7 bar 0.7 bar 3

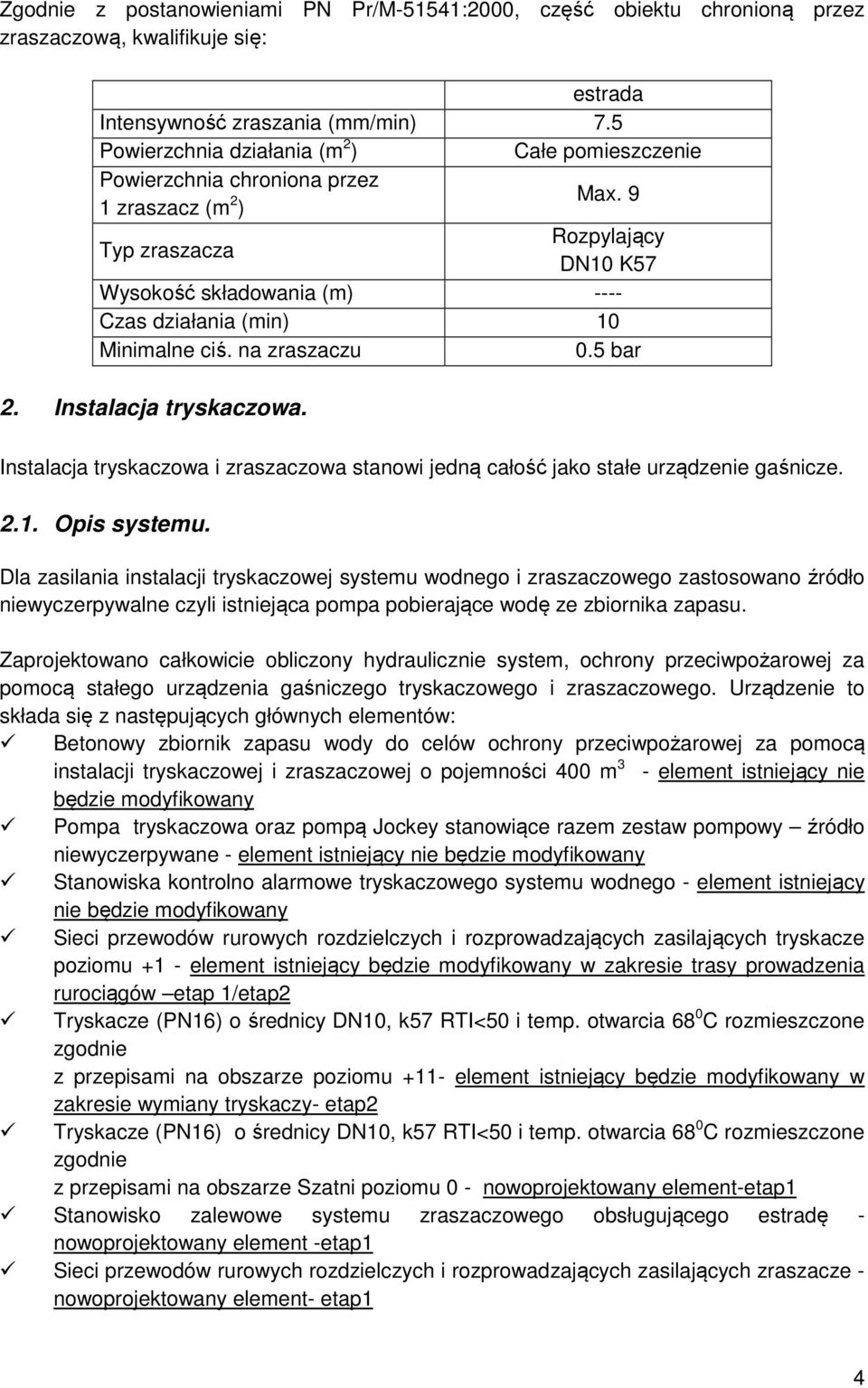

15 Zgodnie z postanowieniami PN Pr/M-51541:2000, część obiektu chronioną przez zraszaczową, kwalifikuje się: estrada Intensywność zraszania (mm/min) 7.5 Powierzchnia działania (m 2 ) Całe pomieszczenie Powierzchnia chroniona przez 1 zraszacz (m 2 ) Max. 9 Typ zraszacza Rozpylający DN10 K57 Wysokość składowania (m) ---- Czas działania (min) 10 Minimalne ciś. na zraszaczu 0.5 bar 2. Instalacja tryskaczowa. Instalacja tryskaczowa i zraszaczowa stanowi jedną całość jako stałe urządzenie gaśnicze Opis systemu. Dla zasilania instalacji tryskaczowej systemu wodnego i zraszaczowego zastosowano źródło niewyczerpywalne czyli istniejąca pompa pobierające wodę ze zbiornika zapasu. Zaprojektowano całkowicie obliczony hydraulicznie system, ochrony przeciwpożarowej za pomocą stałego urządzenia gaśniczego tryskaczowego i zraszaczowego. Urządzenie to składa się z następujących głównych elementów: Betonowy zbiornik zapasu wody do celów ochrony przeciwpożarowej za pomocą instalacji tryskaczowej i zraszaczowej o pojemności 400 m 3 - element istniejący nie będzie modyfikowany Pompa tryskaczowa oraz pompą Jockey stanowiące razem zestaw pompowy źródło niewyczerpywane - element istniejący nie będzie modyfikowany Stanowiska kontrolno alarmowe tryskaczowego systemu wodnego - element istniejący nie będzie modyfikowany Sieci przewodów rurowych rozdzielczych i rozprowadzających zasilających tryskacze poziomu +1 - element istniejący będzie modyfikowany w zakresie trasy prowadzenia rurociągów etap 1/etap2 Tryskacze (PN16) o średnicy DN10, k57 RTI<50 i temp. otwarcia 68 0 C rozmieszczone zgodnie z przepisami na obszarze poziomu +11- element istniejący będzie modyfikowany w zakresie wymiany tryskaczy- etap2 Tryskacze (PN16) o średnicy DN10, k57 RTI<50 i temp. otwarcia 68 0 C rozmieszczone zgodnie z przepisami na obszarze Szatni poziomu 0 - nowoprojektowany element-etap1 Stanowisko zalewowe systemu zraszaczowego obsługującego estradę - nowoprojektowany element -etap1 Sieci przewodów rurowych rozdzielczych i rozprowadzających zasilających zraszacze - nowoprojektowany element- etap1 4

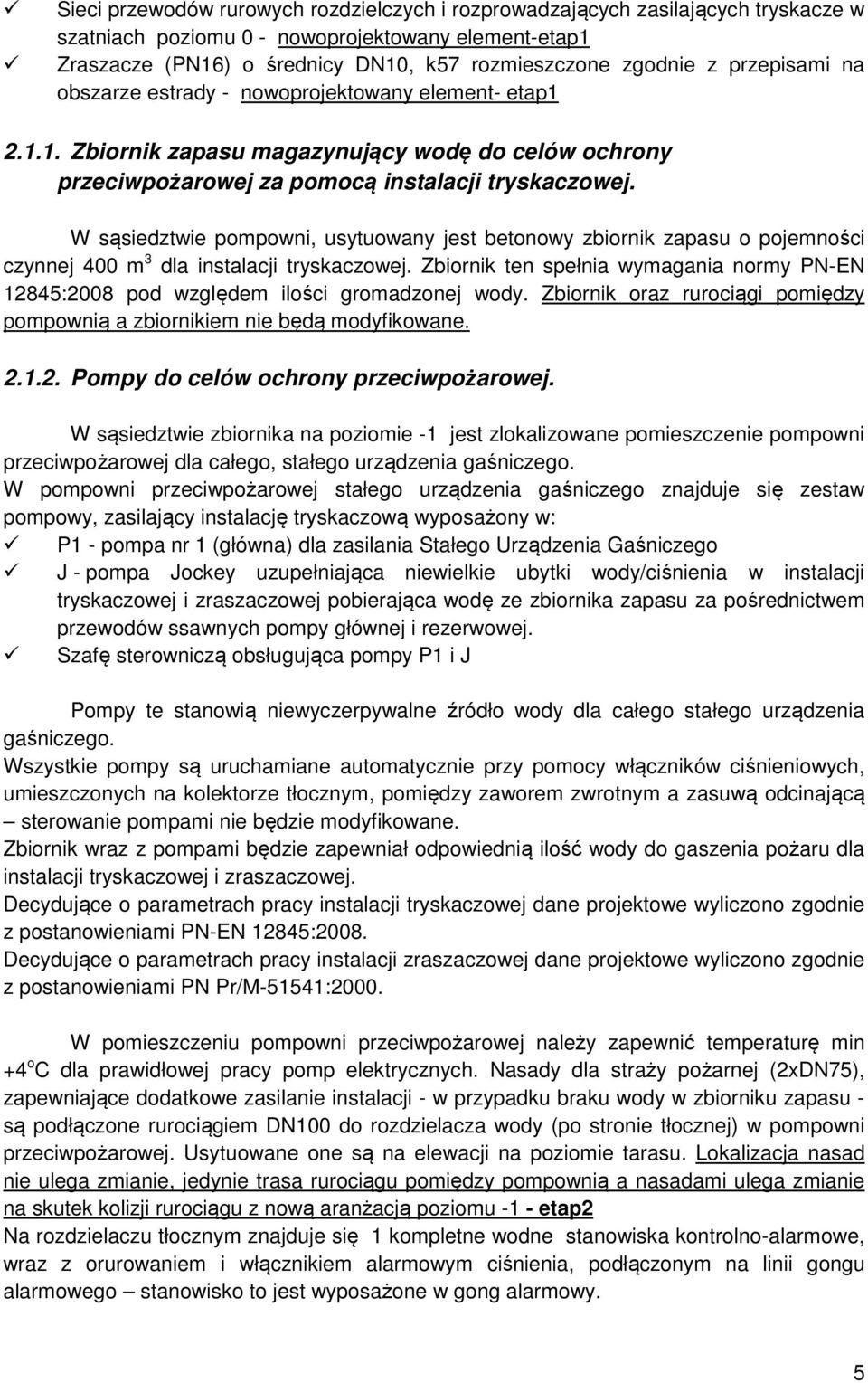

16 Sieci przewodów rurowych rozdzielczych i rozprowadzających zasilających tryskacze w szatniach poziomu 0 - nowoprojektowany element-etap1 Zraszacze (PN16) o średnicy DN10, k57 rozmieszczone zgodnie z przepisami na obszarze estrady - nowoprojektowany element- etap Zbiornik zapasu magazynujący wodę do celów ochrony przeciwpożarowej za pomocą instalacji tryskaczowej. W sąsiedztwie pompowni, usytuowany jest betonowy zbiornik zapasu o pojemności czynnej 400 m 3 dla instalacji tryskaczowej. Zbiornik ten spełnia wymagania normy PN-EN 12845:2008 pod względem ilości gromadzonej wody. Zbiornik oraz rurociągi pomiędzy pompownią a zbiornikiem nie będą modyfikowane Pompy do celów ochrony przeciwpożarowej. W sąsiedztwie zbiornika na poziomie -1 jest zlokalizowane pomieszczenie pompowni przeciwpożarowej dla całego, stałego urządzenia gaśniczego. W pompowni przeciwpożarowej stałego urządzenia gaśniczego znajduje się zestaw pompowy, zasilający instalację tryskaczową wyposażony w: P1 - pompa nr 1 (główna) dla zasilania Stałego Urządzenia Gaśniczego J - pompa Jockey uzupełniająca niewielkie ubytki wody/ciśnienia w instalacji tryskaczowej i zraszaczowej pobierająca wodę ze zbiornika zapasu za pośrednictwem przewodów ssawnych pompy głównej i rezerwowej. Szafę sterowniczą obsługująca pompy P1 i J Pompy te stanowią niewyczerpywalne źródło wody dla całego stałego urządzenia gaśniczego. Wszystkie pompy są uruchamiane automatycznie przy pomocy włączników ciśnieniowych, umieszczonych na kolektorze tłocznym, pomiędzy zaworem zwrotnym a zasuwą odcinającą sterowanie pompami nie będzie modyfikowane. Zbiornik wraz z pompami będzie zapewniał odpowiednią ilość wody do gaszenia pożaru dla instalacji tryskaczowej i zraszaczowej. Decydujące o parametrach pracy instalacji tryskaczowej dane projektowe wyliczono zgodnie z postanowieniami PN-EN 12845:2008. Decydujące o parametrach pracy instalacji zraszaczowej dane projektowe wyliczono zgodnie z postanowieniami PN Pr/M-51541:2000. W pomieszczeniu pompowni przeciwpożarowej należy zapewnić temperaturę min +4 o C dla prawidłowej pracy pomp elektrycznych. Nasady dla straży pożarnej (2xDN75), zapewniające dodatkowe zasilanie instalacji - w przypadku braku wody w zbiorniku zapasu - są podłączone rurociągiem DN100 do rozdzielacza wody (po stronie tłocznej) w pompowni przeciwpożarowej. Usytuowane one są na elewacji na poziomie tarasu. Lokalizacja nasad nie ulega zmianie, jedynie trasa rurociągu pomiędzy pompownią a nasadami ulega zmianie na skutek kolizji rurociągu z nową aranżacją poziomu -1 - etap2 Na rozdzielaczu tłocznym znajduje się 1 kompletne wodne stanowiska kontrolno-alarmowe, wraz z orurowaniem i włącznikiem alarmowym ciśnienia, podłączonym na linii gongu alarmowego stanowisko to jest wyposażone w gong alarmowy. 5
17 Rozdzielacz ten w obszarze pompowni tryskaczowej będzie rozbudowany tak, aby można było zasilić 4 dodatkowe stanowiska zalewowe do obsługi estrady. Pompowania tryskaczowa musi być wydzielona pożarowo od pozostałych pomieszczeń budynku w klasie odporności REI120 z przejściami pożarowymi wymiana drzwi i włazu technicznego (kl EI60) oraz montaż przejść szczelnych instalacji Instalacja tryskaczowa modyfikacje. Zasilanie instalacji tryskaczowej, pomiędzy pompownią a chronionym obszarem, jest obecnie realizowane za pomocą rurociągu DN100. Zmianie ulega jedynie trasa rurociągu na skutek kolizji rurociągu z nową aranżacją poziomu -1 etap2 Instalacja tryskaczowa nie będzie modyfikowana w zakresie rozmieszczenia tryskaczy oraz rurociągów w chronionym obszarze. Modyfikacji będą podlegały jedynie głowice tryskaczowe, projektuje się ich wymianę na główki o takich samych parametrach technicznych, jedynie zmieniając szybkość ich działania etap2 Należy zastosować główki tryskaczowe szybkiego reagowania Instalacja tryskaczowa nowoprojektowana etap1 Zasilanie instalacji tryskaczowej w obszarze szatni na poziomie 0 będzie zrealizowana z istniejącego zaworu kontrolno alarmowego za pośrednictwem istniejącej sieci tryskaczowej. W obszarze szatni rozmieszczono tryskacze przyścienne do ochrony przechowywanych w tym obszarze okryć. Należy tam zastosować tryskacze przyścienne DN10, K57 szybkiego reagowania (PN16). Przewody rozdzielcze i rozprowadzające instalacji tryskaczowej będą wykonane z rur stalowych ocynkowanych. Przewody rurowe należy wykonywać zgodnie z: Dla średnic DN25 DN50 (instalacja tryskaczowa) z rur stalowych ocynkowanych ze szwem odpowiadającym wymaganiom normy PN 98/H-74200, łączonych na gwint Dla średnic DN65 DN100 (instalacja tryskaczowa) z rur stalowych ocynkowanych ze szwem odpowiadającym wymaganiom normy PN 98/H-74200, łączonych za pomocą szybkozłączek lub kołnierzy. Tryskacze rozmieszczono zgodnie z: Max. Pow. Chroniona przez 1 zraszacz [m 2 ] 17.0 Średnica nominalna zraszacza [mm] 10 Max. Odległość pomiędzy zraszaczami [m] 3.70 Min. Odległość pomiędzy zraszaczami [m] 1.50 Max. Odległość od ściany [m] 1.50 Max.Odległość od stropu [mm] Instalacja zraszaczowa nowoprojektowana- etap1 Zasilanie instalacji zraszaczowej ze źródła niewyczerpywalnego jest realizowane za pomocą pompy przeznaczonej dla tej instalacji. Zastosowano zraszaczowe sterowane elektrycznie chroniące następujące obszar Estrady (E) 6

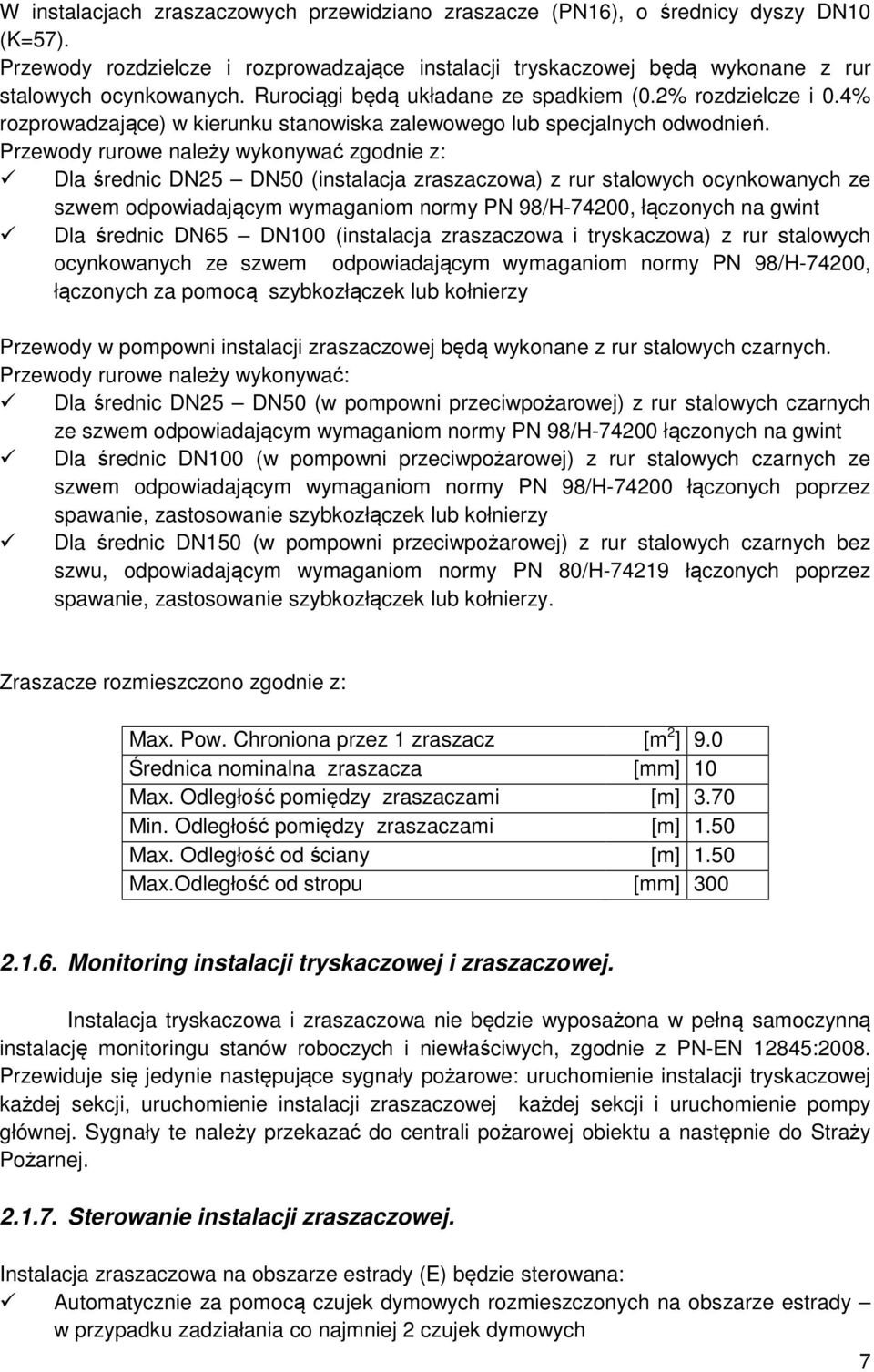

18 W instalacjach zraszaczowych przewidziano zraszacze (PN16), o średnicy dyszy DN10 (K=57). Przewody rozdzielcze i rozprowadzające instalacji tryskaczowej będą wykonane z rur stalowych ocynkowanych. Rurociągi będą układane ze spadkiem (0.2% rozdzielcze i 0.4% rozprowadzające) w kierunku stanowiska zalewowego lub specjalnych odwodnień. Przewody rurowe należy wykonywać zgodnie z: Dla średnic DN25 DN50 (instalacja zraszaczowa) z rur stalowych ocynkowanych ze szwem odpowiadającym wymaganiom normy PN 98/H-74200, łączonych na gwint Dla średnic DN65 DN100 (instalacja zraszaczowa i tryskaczowa) z rur stalowych ocynkowanych ze szwem odpowiadającym wymaganiom normy PN 98/H-74200, łączonych za pomocą szybkozłączek lub kołnierzy Przewody w pompowni instalacji zraszaczowej będą wykonane z rur stalowych czarnych. Przewody rurowe należy wykonywać: Dla średnic DN25 DN50 (w pompowni przeciwpożarowej) z rur stalowych czarnych ze szwem odpowiadającym wymaganiom normy PN 98/H łączonych na gwint Dla średnic DN100 (w pompowni przeciwpożarowej) z rur stalowych czarnych ze szwem odpowiadającym wymaganiom normy PN 98/H łączonych poprzez spawanie, zastosowanie szybkozłączek lub kołnierzy Dla średnic DN150 (w pompowni przeciwpożarowej) z rur stalowych czarnych bez szwu, odpowiadającym wymaganiom normy PN 80/H łączonych poprzez spawanie, zastosowanie szybkozłączek lub kołnierzy. Zraszacze rozmieszczono zgodnie z: Max. Pow. Chroniona przez 1 zraszacz [m 2 ] 9.0 Średnica nominalna zraszacza [mm] 10 Max. Odległość pomiędzy zraszaczami [m] 3.70 Min. Odległość pomiędzy zraszaczami [m] 1.50 Max. Odległość od ściany [m] 1.50 Max.Odległość od stropu [mm] Monitoring instalacji tryskaczowej i zraszaczowej. Instalacja tryskaczowa i zraszaczowa nie będzie wyposażona w pełną samoczynną instalację monitoringu stanów roboczych i niewłaściwych, zgodnie z PN-EN 12845:2008. Przewiduje się jedynie następujące sygnały pożarowe: uruchomienie instalacji tryskaczowej każdej sekcji, uruchomienie instalacji zraszaczowej każdej sekcji i uruchomienie pompy głównej. Sygnały te należy przekazać do centrali pożarowej obiektu a następnie do Straży Pożarnej Sterowanie instalacji zraszaczowej. Instalacja zraszaczowa na obszarze estrady (E) będzie sterowana: Automatycznie za pomocą czujek dymowych rozmieszczonych na obszarze estrady w przypadku zadziałania co najmniej 2 czujek dymowych 7

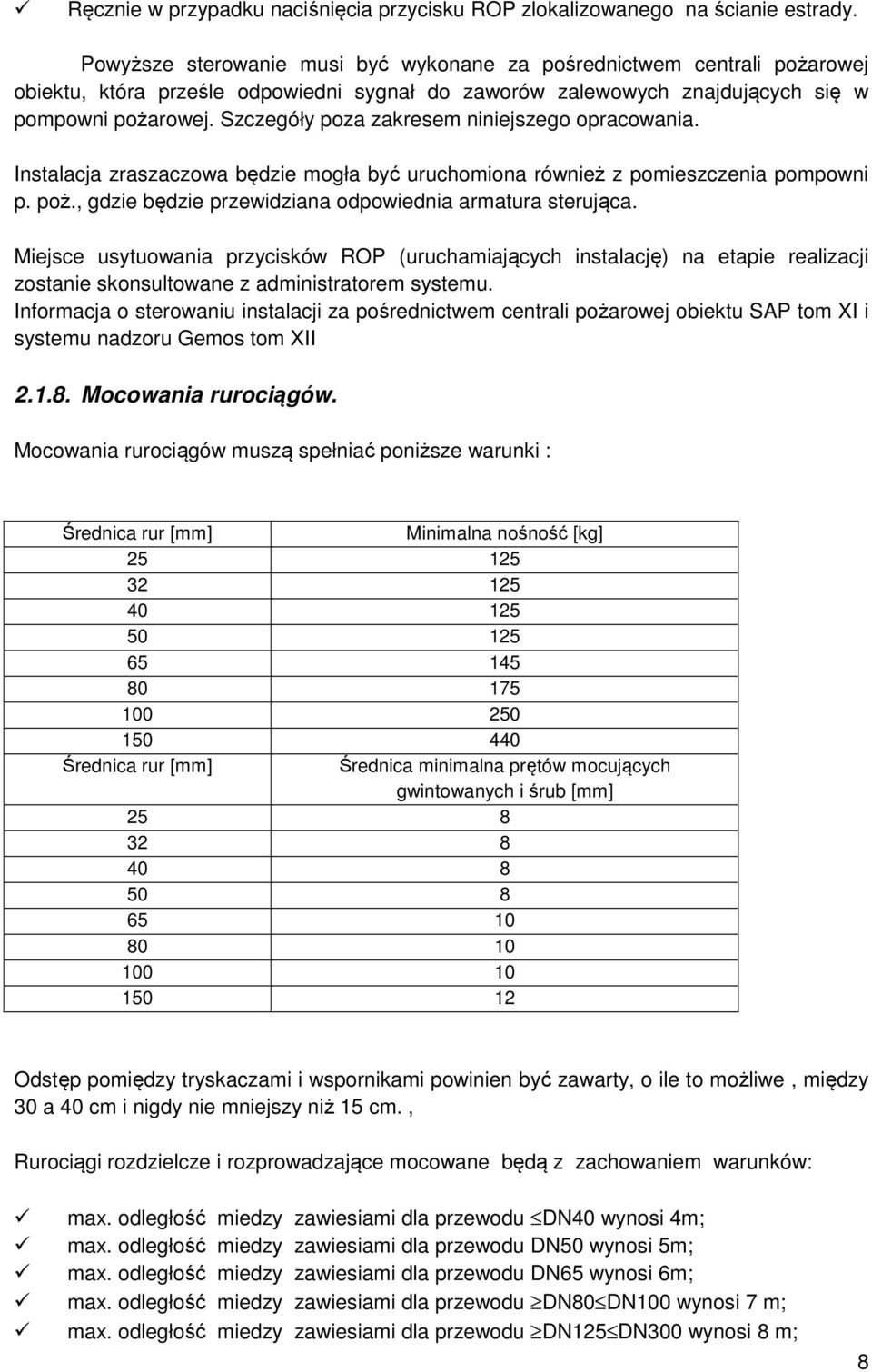

19 Ręcznie w przypadku naciśnięcia przycisku ROP zlokalizowanego na ścianie estrady. Powyższe sterowanie musi być wykonane za pośrednictwem centrali pożarowej obiektu, która prześle odpowiedni sygnał do zaworów zalewowych znajdujących się w pompowni pożarowej. Szczegóły poza zakresem niniejszego opracowania. Instalacja zraszaczowa będzie mogła być uruchomiona również z pomieszczenia pompowni p. poż., gdzie będzie przewidziana odpowiednia armatura sterująca. Miejsce usytuowania przycisków ROP (uruchamiających instalację) na etapie realizacji zostanie skonsultowane z administratorem systemu. Informacja o sterowaniu instalacji za pośrednictwem centrali pożarowej obiektu SAP tom XI i systemu nadzoru Gemos tom XII Mocowania rurociągów. Mocowania rurociągów muszą spełniać poniższe warunki : Średnica rur [mm] Minimalna nośność [kg] Średnica rur [mm] Średnica minimalna prętów mocujących gwintowanych i śrub [mm] Odstęp pomiędzy tryskaczami i wspornikami powinien być zawarty, o ile to możliwe, między 30 a 40 cm i nigdy nie mniejszy niż 15 cm., Rurociągi rozdzielcze i rozprowadzające mocowane będą z zachowaniem warunków: max. odległość miedzy zawiesiami dla przewodu DN40 wynosi 4m; max. odległość miedzy zawiesiami dla przewodu DN50 wynosi 5m; max. odległość miedzy zawiesiami dla przewodu DN65 wynosi 6m; max. odległość miedzy zawiesiami dla przewodu DN80 DN100 wynosi 7 m; max. odległość miedzy zawiesiami dla przewodu DN125 DN300 wynosi 8 m; 8

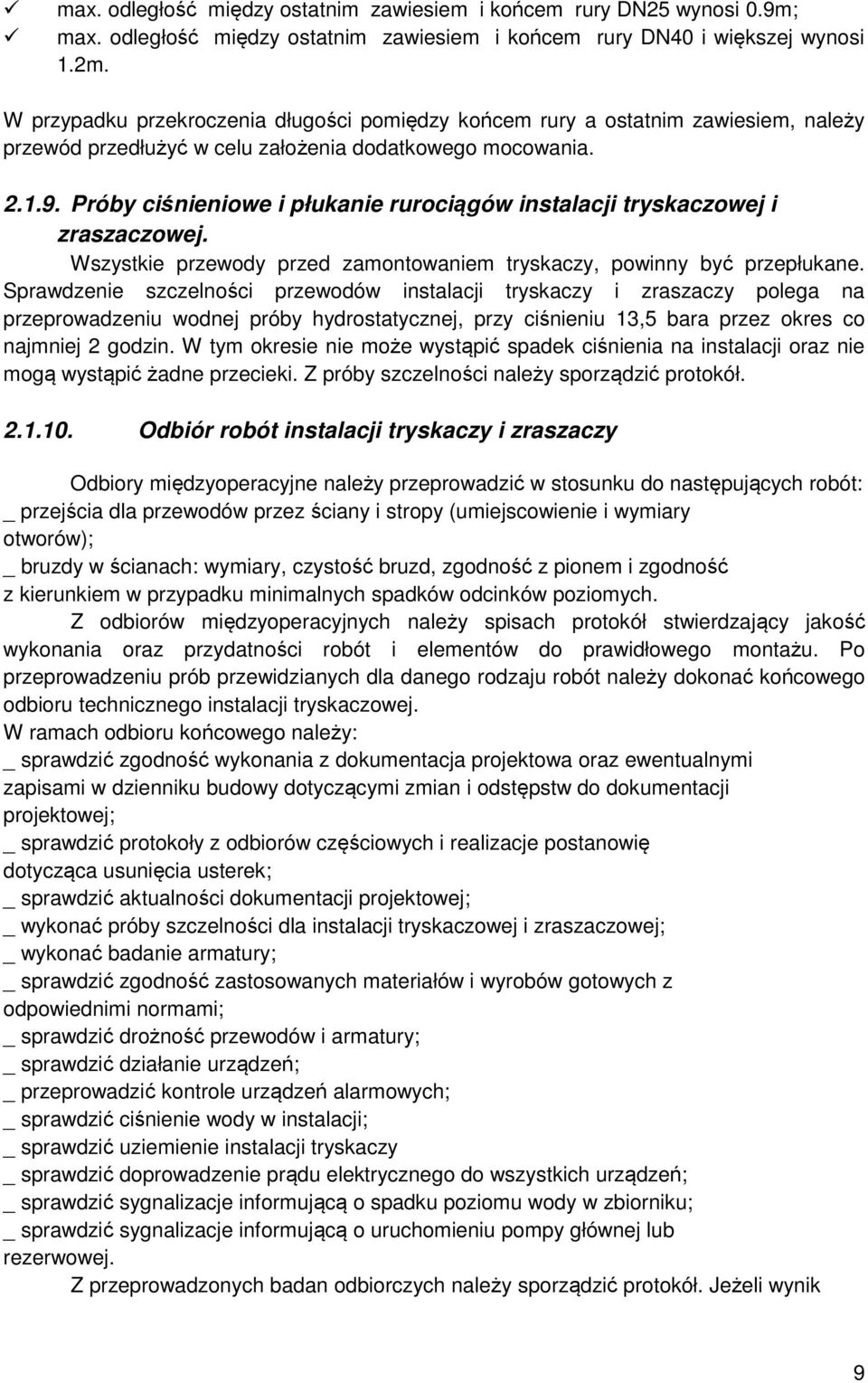

20 max. odległość między ostatnim zawiesiem i końcem rury DN25 wynosi 0.9m; max. odległość między ostatnim zawiesiem i końcem rury DN40 i większej wynosi 1.2m. W przypadku przekroczenia długości pomiędzy końcem rury a ostatnim zawiesiem, należy przewód przedłużyć w celu założenia dodatkowego mocowania Próby ciśnieniowe i płukanie rurociągów instalacji tryskaczowej i zraszaczowej. Wszystkie przewody przed zamontowaniem tryskaczy, powinny być przepłukane. Sprawdzenie szczelności przewodów instalacji tryskaczy i zraszaczy polega na przeprowadzeniu wodnej próby hydrostatycznej, przy ciśnieniu 13,5 bara przez okres co najmniej 2 godzin. W tym okresie nie może wystąpić spadek ciśnienia na instalacji oraz nie mogą wystąpić żadne przecieki. Z próby szczelności należy sporządzić protokół Odbiór robót instalacji tryskaczy i zraszaczy Odbiory międzyoperacyjne należy przeprowadzić w stosunku do następujących robót: _ przejścia dla przewodów przez ściany i stropy (umiejscowienie i wymiary otworów); _ bruzdy w ścianach: wymiary, czystość bruzd, zgodność z pionem i zgodność z kierunkiem w przypadku minimalnych spadków odcinków poziomych. Z odbiorów międzyoperacyjnych należy spisach protokół stwierdzający jakość wykonania oraz przydatności robót i elementów do prawidłowego montażu. Po przeprowadzeniu prób przewidzianych dla danego rodzaju robót należy dokonać końcowego odbioru technicznego instalacji tryskaczowej. W ramach odbioru końcowego należy: _ sprawdzić zgodność wykonania z dokumentacja projektowa oraz ewentualnymi zapisami w dzienniku budowy dotyczącymi zmian i odstępstw do dokumentacji projektowej; _ sprawdzić protokoły z odbiorów częściowych i realizacje postanowię dotycząca usunięcia usterek; _ sprawdzić aktualności dokumentacji projektowej; _ wykonać próby szczelności dla instalacji tryskaczowej i zraszaczowej; _ wykonać badanie armatury; _ sprawdzić zgodność zastosowanych materiałów i wyrobów gotowych z odpowiednimi normami; _ sprawdzić drożność przewodów i armatury; _ sprawdzić działanie urządzeń; _ przeprowadzić kontrole urządzeń alarmowych; _ sprawdzić ciśnienie wody w instalacji; _ sprawdzić uziemienie instalacji tryskaczy _ sprawdzić doprowadzenie prądu elektrycznego do wszystkich urządzeń; _ sprawdzić sygnalizacje informującą o spadku poziomu wody w zbiorniku; _ sprawdzić sygnalizacje informującą o uruchomieniu pompy głównej lub rezerwowej. Z przeprowadzonych badan odbiorczych należy sporządzić protokół. Jeżeli wynik 9
21 badania był negatywny, w protokole należy określić termin w którym armatura powinna być przedstawiona do ponownych badan. Należy przekazać sygnał o uruchomieniu instalacji do najbliżej jednostki Straży Pożarnej Bilans wody Zapotrzebowanie na wodę dla instalacji tryskaczowej. Na potrzeby instalacji zraszaczowej przyjmujemy największa powierzchnie obsługiwana za pomocą zraszaczy tj. estradę. Wydajność pompy przejmuje się: Q=152,7 m2 x 7.5 mm/min/m2 x 1.1 = 1260 l/min. Objętość zbiornika dla instalacji zraszaczowej przyjmuje się: V= Q x 10 min = 1260 l/min x 10min /1000 = 12,6m Obliczenia hydrauliczne. Wydatek tryskacza i zraszacza obliczany zostanie z zależności: q=k P 0,5, gdzie K=57, dla zraszacza / tryskacza DN10 P - ciśnienie przy wylocie dyszy [bar] Do obliczeń strat ciśnienia w przewodach zastosowany został wzór Hazena-Williamsa: p=6,05 x 10 5 x Q 1.85 x C -1,85 x d -4,87 x l gdzie: Q - natężenie przepływu [l/min] C - stała przepływu d rzeczywista średnica wewnętrzna przewodu [mm] l - długość przewodu [m] 10
PRZEDMIAR. Lp. Opis i wyliczenia j.m. Poszcz Razem 1 Pompy wirowe odśrodkowe o układzie poziomym lub pionowym o napędzie elektrycznym
1 Pompy wirowe odśrodkowe o układzie poziomym lub pionowym o napędzie elektrycznym kpl. o masie 0.5 t - demontaż 5.00 kpl. 5.000 2 Demontaż zbiornika hydroforowego o pojemności do 800 dm3 szt. 3 Cięcie
