1 Szkoła Główna Służby Pożarniczej Katedra Bezpieczeństwa Budowli Zakład Technicznych Systemów Zabezpieczeń Techniczne systemy zabezpieczeń -ćwiczenia projektowe foto. Minimax Elementy urządzenia tryskaczowego Dokumentacja projektowa mgr inż. Przemysław Kubica

2 Zagadnienia Cel stosowania tryskaczy; Aktualne normy i wytyczne; Elementy urządzenia tryskaczowego; Wymagane dokumenty; Zawartość projektu instalacji;

3 Cel stosowania tryskaczy Automatyczna instalacja tryskaczowa projektowana jest w celu wykrycia i ugaszenia wodą pożaru w jego wczesnych stadiach lub w celu utrzymania pożaru pod kontrolą, tak aby jego ugaszenie można było zakończyć za pomocą innych środków. Foto J.Bogus

4 Wymagania przepisów 1. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 109, poz. 719) - obiekty w których wymagane są instalacje tryskaczowe 2. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. (Dz. U. Nr 75 poz. 690 z późn. zm.) - złagodzenia wymagań budowlanych z uwagi na zastosowanie tryskaczy

5 Aktualne normy i wytyczne 1. PN-EN 12845/A2:2009 Stałe urządzenie gaśnicze. Automatyczne urządzenia tryskaczowe. Projektowanie, instalowanie i konserwacja 2. Wytyczne VdS CEA 4001:2008 Richtlinien für Sprinkleranlagen. Planung und Einbau; 3. NFPA 13 Instalation of Sprinkler Systems Edition 2010; 4. NFPA 20 Standard for the Installation of Stationary Pumps for Fire Protection Edition 2010; 5. PN-M-51540:1997 Ochrona przeciwpożarowa. Urządzenia tryskaczowe. Zasady projektowania i instalowania oraz odbioru eksploatacji zastąpiona przez PN-EN 12845/A2:2009.

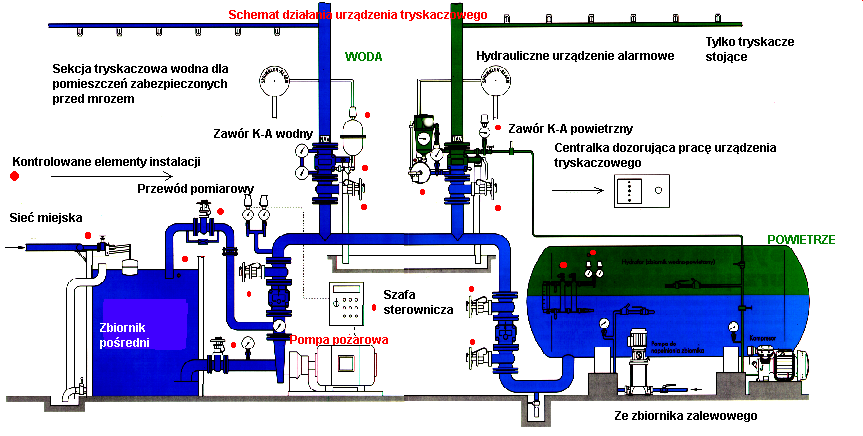

6 Zasada działania Przewód rozprowadzający Główny przewód rozdzielczy Grupa/ Stacja / Stanowisko K-A Manometr C Manometr B Główny przewód zasilający

7 Elementy urządzenia Zawór testowy

Elementy urządzenia Tryskacze Przewody rurowe Łączniki przewodów rurowych Uchwyty do mocowania rurociągów Wskaźniki przepływu wody Zawory testowe Zawory kontrolno-alarmowe (wodne,

8 Elementy urządzenia Tryskacze Przewody rurowe Łączniki przewodów rurowych Uchwyty do mocowania rurociągów Wskaźniki przepływu wody Zawory testowe Zawory kontrolno-alarmowe (wodne, powietrzne) Przyspieszacze, komory opóźniające, zasuwy odcinające Turbinowe urządzenia alarmowe Łączniki ciśnienia Przyłącze dla straży pożarnej Źródła wody (pompy ze zbiornikiem)

9 Tryskacze Definicja wg PN-EN Tryskacz - dysza z termoczułym elementem uszczelniającym, otwierającym wypływ wody do gaszenia pożaru. PN-EN nie obejmuje tryskaczy Storage Sprinkler (ELO, VELO, ESFR).

10 Tryskacze Henry S. Parmelee 1891 Frederick Grinnell tryskacz klasyczny

11 Tryskacz rozpylający 1950 Foto Allan Macpherson Foto Allan Macpherson Foto Allan Macpherson Standard Spray Sprinkler

12 Tryskacz klasyczny vs rozpylający Foto Allan Macpherson

13 Współczesne tryskacze

14 Tryskacze magazynowe Storage Sprinkler Control Mode Density Area (CMDA) Control Mode Specific Application (CMSA) Foto Allan Macpherson Suppression Mode (SM) w tej grupie ESFR Early Suppression Fast Response

15 Podział tryskaczy Wg rodzaju zamka 1. Ampułkowe, 2. Topikowe. Wg Temperatury zadziałania Wg pozycji montażowej 1. Stojące, 2. Wiszące, 3. Horyzontalne. Wg Kształtu strumienia wody 1. Klasyczne, 2. Rozpylające, 3. Rozpylające z płaskim strumieniem wody. Wg Szybkości reakcji 1. Szybkiego reagowania, 2. Specjalnego reagowania, 3. Normalnego reagowania. Wg Stałej wypływu 1. K 57, 2. K 80, 3. K 115, 4. K 160, 200, 240, 320, 360, 400.

16 Tryskacz ampułkowy

17 Tryskacz topikowy

18 TRYSKACZ AMPUŁKOWY TRYSKACZ TOPIKOWY ZNAMIONOWA TEMP. OTWARCIA [C O ] KOD W POSTACJI BARWY W AMPUŁCE ZNAMIONOWA TEMP. OTWARCIA [C O ] NA RAMIENIACH JARZMA KOD W POSTACJI BARWY 57 Pomarańczowy Od 57 do 77 Bez żadnego koloru 68 Czerwony Od 80 do 107 Biały 79 Żółty 93 Zielony 100 Zielony 121 Niebieski 141 Niebieski 163 Fiołkowo-różowy 182 Fiołkowo-różowy Od 121 do 149 Od 163 do 191 Od 204 do 246 Od 260 do 302 Od 320 do 343 Niebieski Czerwony Zielony Pomarańczowy Czarny 204,227,260,343 Czarny

19 Tryskacze - pozycja montażowa

20 Tryskacz horyzontalny źródło: katalog Victualic

21 Tryskacze szybkość reakcji szybkiego reagowania: RTI<=50 i C<1 specjalnego reagowania: 50<RTI <=80 i C<1 normalnego reagowania A: 200=>RTI>80 i C<2 normalnego reagowania B: 200<=RTI<350 i C<2

22 Tryskacze szybkość reakcji

23 Tryskacze stała wypływu K K Q p

24 Tryskacze stała wypływu K K Q p

25 Tryskacze zakryte

26 Łączniki przewodów rurowych

27 Łączniki przewodów rurowych

28 Mocowania rurociągów

29 Mocowania rurociągów

30 Mocowania rurociągów

31 Łącznik ciśnienia

32 Wskaźnik przepływu

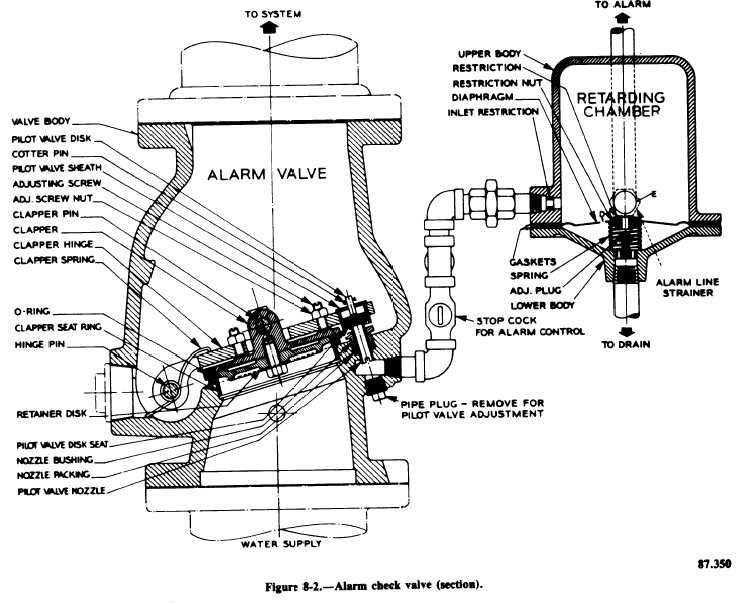

33 Stanowisko kontrolnoalarmowe wodne vikingsupplynet.eu

34 Stanowisko kontrolno-alarmowe

35 Stanowisko kontrolno-alarmowe

36 Stanowisko kontrolnoalarmowe powietrzne vikingsupplynet.eu

37 Stanowisko kontrolno-alarmowe

38 Stanowisko kontrolno-alarmowe

39 Turbinowe urządzenie alarmowe

40 Nasady do podłączenia straży

41 Pompa pożarowa

42 Wymagane dokumenty Art. 5 ust. 1 Ustawy o wyrobach budowlanych określa, że wyrób budowlany nadaje się do stosowania ( ), jeżeli jest: oznakowany CE, albo oznakowany znakiem budowlanym B (system krajowy). Ustawa z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92 poz. 881 z dnia 30 kwietnia 2004 r.)

43 Wymagane dokumenty Europejska norma zharmonizowana Certyfikat EC (oznakowanie CE) Deklaracja zgodności Wyrób budowlany Polska Norma lub krajowa aprobata techniczna Krajowy certyfikat zgodności Deklaracja zgodności

44 PRODUCENT CERTYFIKAT ZGODNOŚCI PRODUCENT APROBATA TECHNICZNA DEKLARACJA ZGODNOŚCI BADANIE

45 Normy zharmonizowane PN-EN Stałe urządzenia gaśnicze -- Podzespoły urządzeń tryskaczowych i zraszaczowych -- Część 1: Tryskacze PN-EN Stałe urządzenia gaśnicze -- Podzespoły urządzeń tryskaczowych i zraszaczowych -- Część 2: Zawory kontrolno-alarmowe wodne PN-EN Stałe urządzenia gaśnicze -- Podzespoły urządzeń tryskaczowych i zraszaczowych -- Część 3: Zawory kontrolno-alarmowe powietrzne

46 Normy zharmonizowane PN-EN , Stałe urządzenia gaśnicze -- Podzespoły urządzeń tryskaczowych i zraszaczowych -- Część 4: Turbinowe urządzenia alarmowe PN-EN Stałe urządzenia gaśnicze -- Podzespoły urządzeń tryskaczowych i zraszaczowych -- Część 5: Wskaźniki przepływu wody

47 Aprobaty Techniczne Tryskacze ESFR, Łączniki przewodów rurowych stalowych, Uchwyt przewodów rurowych, Łączniki ciśnienia, Łącznik elastyczny wężowy, Pompy pożarowe.

48 Zawartość projektu Karta tytułowa Nazwa projektu; inwestor; nazwa i adres obiektu; nazwisko projektanta, data, podpisy. Oświadczenie projektanta Oświadczenie o zgodności zaprojektowanej instalacji z wytycznymi VdS CEA Podstawa wykonania i zakres projektu 2. Przepisy, normy i wytyczne 3. Charakterystyka pożarowa obiektu

49 Zawartość projektu 4. Opis techniczny instalacji tryskaczowej 4.1. Klasa wartości ochronnej instalacji, zakres ochrony 4.2. Klasa zagrożenia pożarowego, rodzaj składowania 4.3. Liczba, rodzaj i średnica zaworów kontrolno-alarmowych 4.4. Podstawowe parametry hydrauliczne 4.5. Całkowita liczba tryskaczy, liczba tryskaczy w poszczególnych grupach (sekcjach), ilość tryskaczy w poszczególnych kategoriach zagrożenia pożarowego, wysokość najwyżej zamontowanego tryskacza w każdej grupie 4.6. Opis rurociągów, połączeń, armatury i pojemność rurociągów 4.7. Opis mocowania rurociągów 4.8. Parametry zastosowanych tryskaczy 4.9. Obliczenia hydrauliczne Zasilania w wodę Zasilanie w energię elektryczną Centrala urządzenia tryskaczowego Monitoring Specyfikacja urządzeń i materiałów instalacyjnych

50 Zawartość projektu 5. Odbiór instalacji 6. Zasady konserwacji 7. Wytyczne branżowe 8. Karty katalogowe urządzeń 9. Deklaracje zgodności, certyfikaty 10. Spis rysunków Rys.1. Schemat ideowy Rys.2. Rzuty kondygnacji z elementami instalacji tryskaczowej Rys.3. Aksonometria Rys.4. Przekrój budynku Rys.5. Rysunek pompowni (rzut, przekrój)

51 Następne zajęcia I. Postęp projektu Karta tytułowa Oświadczenie projektanta 1. Podstawa wykonania i zakres projektu (zawrzeć również wyjaśnienie z czego wynika konieczność wyposażenia budynku w tryskacze) 2. Przepisy, normy i wytyczne 3. Charakterystyka pożarowa obiektu (wg wzoru z Rozporządzenie MSWiA z dnia 16 czerwca 2003 r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej (Dz.U. Nr 121 poz z późn. zm.) 8. Karty katalogowe urządzeń 9. Deklaracje zgodności, certyfikaty (znaleźć elementy instalacji, strony producentów, strona CNBOP

52 Następne zajęcia II. Test
