1 EM8037 Zestaw startowy Wi-Fi Powerline

2 2 POLSKI EM Zestaw startowy Wi-Fi Powerline Spis treści 1.0 Wprowadzenie Zawartość opakowania Podłączanie adapterów Powerline Połączenie przez WPS Używanie oprogramowania Instalacja oprogramowania Zabezpieczanie sieci z użyciem oprogramowania Dodawanie nowego niezabezpieczonego adaptera Powerline do już zabezpieczonej sieci Resetowanie adaptera powerline Zmiana nazwy sieci i hasła Wskaźniki LED Często zadawane pytania i inne powiązane informacje Obsługa i pomoc techniczna Ostrzeżenia i elementy na które należy zwrócić uwagę Warunki gwarancji Wprowadzenie Gratulujemy zakupienia tego wysokiej jakości produktu Eminent! Ten produkt został poddany kompleksowym testom przez ekspertów technicznych Eminent. W przypadku wystąpienia jakichkolwiek problemów z tym produktem, jest on chroniony pięcioletnią gwarancją Eminent. Ten podręcznik i dowód zakupienia należy umieścić w bezpiecznym miejscu. Zarejestruj produkt pod adresem i otrzymasz aktualizacje produktu! 1.1 Zawartość opakowania W opakowaniu powinny się znajdować następujące części EM8037: 1 EM8036 Wi-Fi Powerline 1 Adapter EM8030 Powerline 2 Kabel sieciowy UTP 1 CD-ROM

3 2.0 Podłączanie adapterów Powerline 3 POLSKI Uwaga: Dla zapewnienia najlepszego działania, adaptery powerline należy podłączać bezpośrednio do sieci zasilającej. Nie należy ich podłączać do przedłużacza lub do listwy zasilającej. Uwaga: Upewnij się, że przełącznik Włączenie/wyłączenie z prawej strony adaptera znajduje się w pozycji górnej, co oznacza włączenie EM8036. EM8030 EM8036 Aby udostępnić bieżące połączenie z internetem innym komputerom lub utworzyć własną sieć, należy podłączyć adapter EM8030 powerline do wolnego portu LAN posiadanego (modemu)routera. W celu podłączenia adaptera powerline do posiadanego (modemu)routera, należy wykonać następujące czynności: 1. Wyjmij adapter powerline z opakowania. 2. Podłącz dostarczony kabel sieciowy do wolnego połączenia LAN posiadanego (modemu)routera. 3. Podłącz dostarczony kabel sieciowy do połączenia LAN adaptera powerline. 4. Podłącz adapter powerline do gniazdka ściennego. Przed wykonaniem następnych czynności, należy zapisać hasło adaptera WiFi powerline. Hasło znajduje się na etykiecie po urządzeniem, w miejscu oznaczonym jako WiFi PWD. Moje hasło WiFi to:.

4 4 POLSKI Adapter EM8030 powerline jest teraz podłączony do posiadanego (modemu)routera, można podłączyć adapter EM8036 WiFi powerline do gniazdka ściennego. Adapter WiFi powerline zostanie automatycznie połączony z adapterem EM8030 powerline. Aby utworzyć połączenie bezprzewodowe z adapterem WiFi powerline, wybierz sieć bezprzewodową Eminent_Wifi. Wyświetlone zostanie polecenie wprowadzenia hasła. Wprowadź wcześniej zapisane hasło. Uwaga: W sieci podłączyć można maksymalnie 16 adapterów Powerline. 2.1 Połączenie przez WPS Wykonaj podane poniżej czynności w celu połączenia urządzenia z adapterem WiFi powerline przez WPS: 1. Naciśnij przycisk WPS na urządzeniu (sprawdź podręcznik użytkownika urządzeń) 2. Naciskaj przycisk WPS adaptera WiFi powerline przez około 1 sekundę 3. Obydwa urządzenia rozpoczną ustawianie połączenia. Potrwa to około 1 minutę. 3.0 Używanie oprogramowania Po prawidłowym podłączeniu urządzeń powerline, nastąpi automatyczne nawiązanie połączenia sieciowego. Sieć powerline można zabezpieczyć. Aby zabezpieczyć sieć, należy zainstalować oprogramowanie powerline. 3.1 Instalacja oprogramowania 1. Wyjmij z opakowania dostarczoną płytę CD-ROM. 2. Włóż płytę CD-ROM do napędu CD-ROM lub do odtwarzacza DVD komputera. 3. Nastąpi automatyczne uruchomienie płyty CD-ROM. 4. Wykonaj pokazane na ekranie czynności w celu instalacji oprogramowania. 3.2 Zabezpieczanie sieci z użyciem oprogramowania Po instalacji oprogramowania, do pulpitu zostanie dodana ikona. Nazwa ikony to Program narzędziowy PLC. Kliknij dwukrotnie tę ikonę, aby otworzyć oprogramowanie powerline. Po otwarciu oprogramowania, ekran zostanie podzielony na dwie części: Górna część pokazuje informacje o adapterze powerline, podłączonym do tego komputera (lokalny MAC). Dolna część pokazuje informacje o innych adapterach powerline znajdujących się w tej samej sieci o (domyślnej) nazwie Zdalny.

5 5 POLSKI Uwaga: Aby zabezpieczyć adaptery powerline, które nie są bezpośrednio podłączone do komputera, należy użyć Hasło lub Klucz identyfikatora urządzenia, znajdujący się na naklejce na spodzie adaptera powerline. Nie jest konieczne używanie tego klucza do zabezpieczenia adaptera, bezpośrednio podłączonego do komputera. W celu zabezpieczenia adapterów powerline należy wykonać następujące czynności: 1. W dolnym polu Program narzędziowy PLC, można wybrać adapter Powerline z listy, gdzie w kolumnie Hasło nie jest ustawiona żadna wartość. 2. Kliknij Wprowadź hasło. 3. Wypełnij pole Hasło lub Identyfikator urządzenia i kliknij OK. Hasło lub Identyfikator urządzenia można znaleźć na naklejce adaptera Powerline. Przykładowy klucz to XK8Y-GH36-BR1K-LSZA. 4. Powtórz czynności 1 do 3 dla wszystkich adapterów Powerline, aż do pokazania adapterów w dolnej części listy z hasłem w kolumnie Hasło. 5. Wprowadź utworzoną sekretną nazwę sieciową w polu Nazwa sieci. 6. Kliknij Ustaw zdalne urządzenie, dla których zostało wprowadzone Hasło. I Ustaw lokalne urządzenie. 7. Kliknij OK. 8. Domowa sieć Powerline została teraz zabezpieczona. Nie jest konieczne powtarzanie żadnych tych czynności w innych posiadanych komputerach. Porada: Nazwa sieci umożliwia dostęp do sieci domowej Powerline. Nie należy jej udostępniać innym osobom! Nazwę sieci można zapisać w podręczniku i umieścić podręcznik w bezpiecznym miejscu. 3.3 Dodawanie nowego niezabezpieczonego adaptera Powerline do już zabezpieczonej sieci Jeśli posiadana sieć domowa Powerline jest zabezpieczona i wymagane jest połączenie z nowym adapterem Powerline, który nie jest jeszcze zabezpieczony, aby dodać ten nowy adapter powerline do zabezpieczonej sieci, należy ustawić Nazwę sieci w tym nowym adapterze. Bowy adapter Powerline jest bezpośrednio podłączony do komputera. 1. Jeśli używany jest nowy komputer, należy najpierw zainstalować oprogramowanie. Aby otworzyć oprogramowanie, kliknij dwukrotnie ikonę Program narzędziowy PLC na pulpicie. 2. Kliknij zakładkę Główna. 3. Wprowadź sekretną nazwę sieci w polu Nazwa sieci. 4. Kliknij 'Ustaw lokalne urządzenie'. 5. Program narzędziowy PLC wskaże ustawioną nazwę sieci. 6. Kliknij OK.

6 6 POLSKI 7. Można teraz sprawdzić, czy zostało ustanowione połączenie z innymi adapteremi Powerline sieci domowej: Kliknij zakładkę Główna. Powinny być teraz widoczne o połączone wszystkie adaptery Powerline w sieci domowej. 8. Twój nowy adapter Powerline został dodany do sieci Powerline i zabezpieczony. 4.0 Resetowanie adaptera powerline Aby zresetować adapter powerline do fabrycznych ustawień domyślnych, należy wykonać następujące czynności: 1. Naciśnij przycisk NID/RST. 2. Przytrzymaj przycisk naciśnięty przez 10 do 15 sekund. 3. Zwolnij przycisk. 4. Wszystkie wskaźniki LED zostaną wyłączone i nastąpi ponowne uruchomienie adaptera powerline. 5.0 Zmiana nazwy sieci i hasła W celu zmiany nazwy sieci WiFi (SSID) i klucza WiFi, podłącz adapter powerline WiFi do komputera i wykonaj wymienione poniżej czynności: 1. Podłącz kabel sieciowy do EM8036 i podłącz jego drugi koniec do karty sieciowej komputera. 2. Podłącz EM8036 do gniazdka ściennego. 3. Upewnij się, że komputer został całkowicie uruchomiony. 4. Przejdź do Panelu sterowania komputera. 5. Użytkownicy Windows XP powinni kliknąć Połączenia sieciowe. Użytkownicy Windows Vista powinni kliknąć Centrum sieci i udostępniania, a następnie kliknąć Pokaż połączenia sieciowe. Użytkownicy Windows 7 powinni kliknąć Centrum sieci i udostępniania, a następnie kliknąć Zmień ustawienia adaptera. Użytkownicy Windows 8 powinni przejść do Start (Aplikacje), a następnie wybrać Wszystkie aplikacje. Wybierz Panel sterowania i kliknij Centrum sieci i udostępniania. Kliknij Zmień ustawienia adaptera. 6. Kliknij prawym przyciskiem połączenie LAN i kliknij Właściwości. 7. Użytkownicy Windows XP: Kliknij dwukrotnie Protokół internetowy TCP/IP. Użytkownicy Windows Vista, Windows 7 i Windows 8: Kliknij dwukrotnie Protokół internetowy TCP/IPv4, jak pokazano na następującej ilustracji:

7 7 POLSKI 8. Ponieważ EM8036 ma własny adres IP, należy ręcznie wprowadzić ustawienia IP. Można wypełnić następujące ustawienia IP, jak pokazano na następującej ilustracji:

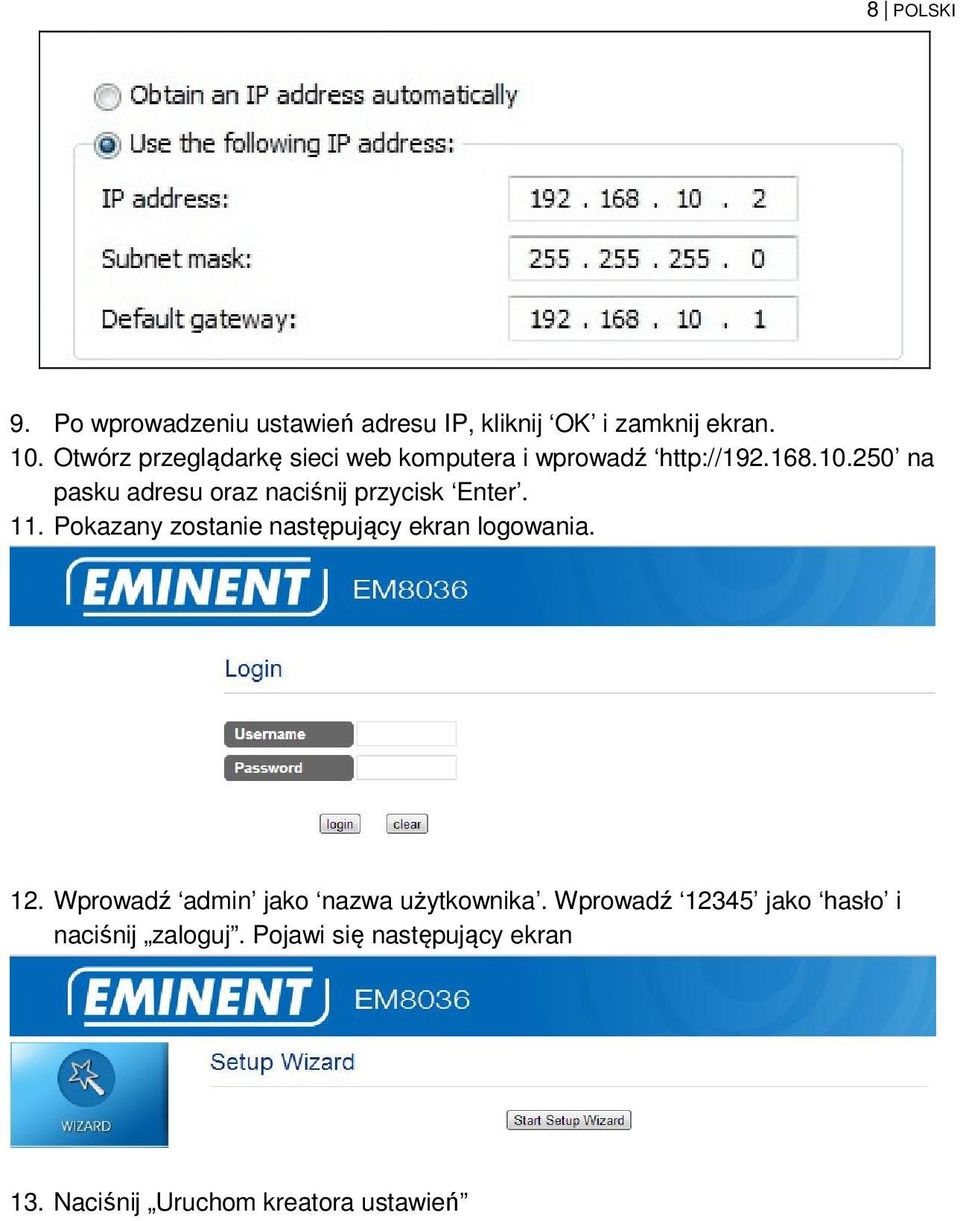

8 8 POLSKI 9. Po wprowadzeniu ustawień adresu IP, kliknij OK i zamknij ekran. 10. Otwórz przeglądarkę sieci web komputera i wprowadź na pasku adresu oraz naciśnij przycisk Enter. 11. Pokazany zostanie następujący ekran logowania. 12. Wprowadź admin jako nazwa użytkownika. Wprowadź jako hasło i naciśnij zaloguj. Pojawi się następujący ekran 13. Naciśnij Uruchom kreatora ustawień

9 9 POLSKI 14. Wprowadź nazwę sieci w polu Nazwa (SSID) i wprowadź nowe hasło w polu Hasło 15. Naciśnij Gotowe 16. Adapter powerline Wi-Fi zostanie teraz ponownie uruchomiony. Nowe ustawienia zostaną uaktywnione po pełnym ponownym uruchomieniu urządzenia. 6.0 Wskaźniki LED (Zielony) (Zielony/ Pomarańczowy/ Czerwony) (Zielony) (Zielony) Włączony: Włączone zasilanie Wyłączony: Wyłączone zasilanie Migający: Ruch danych Powerline Zielony: Dobra jakość połączenia Powerline Pomarańczowy: Dostateczna jakość połączenia Powerline Czerwony: Zła jakość połączenia Powerline Wyłączony: Brak połączenia Powerline z innym adapterem Powerline Włączony: Wykryte połączenie Ethernet Wyłączony: Brak wykrytego połączenia Ethernet Migający: Wykryty ruch Ethernet Wyłączony: Wyłączone Wi-Fi Migający: Włączone Wi-Fi

10 7.0 Często zadawane pytania i inne powiązane informacje 10 POLSKI Najnowsze często zadawane pytania dotyczące produktu, można znaleźć na stronie pomocy produktu. Firma Eminent często aktualizuje te strony, aby zapewnić użytkownikowi najnowsze informacje. W celu uzyskania informacji o produkcie, odwiedź stronę Obsługa i pomoc techniczna Ten podręcznik użytkownika został starannie napisany przez ekspertów technicznych firmy Eminent. W przypadku problemów z instalacją lub używaniem tego produktu, należy wypełnić formularz pomocy technicznej na stronie sieci web Możesz także skontaktować się z nami telefonicznie. Numery telefonów pomocy technicznej oraz informacje o godzinach otwarcia można znaleźć na stronie

11 11 POLSKI 9.0 Ostrzeżenia i elementy na które należy zwrócić uwagę Z powodu prawa, dyrektyw i przepisów ustanowionych przez parlament Europejski, niektóre (bezprzewodowe) urządzenia, mogą podlegać ograniczeniom dotyczącym ich używania w niektórych krajach członkowskich Unii Europejskiej. W określonych krajach członkowskich Unii Europejskiej, używanie takich urządzeń może być zabronione. Aby uzyskać więcej informacji o tych ograniczeniach należy się skontaktować ze swoimi (lokalnymi) władzami. Należy zawsze stosować się do instrukcji w podręczniku*, szczególnie, gdy dotyczą one urządzeń do montażu. Ostrzeżenie: W większości przypadków, dotyczą one urządzenia elektronicznego. Nieprawidłowe/niewłaściwe używanie, może doprowadzić do (poważnych) obrażeń! Naprawa urządzenia powinna zostać wykonana przez wykwalifikowanych pracowników Eminent. Naprawa urządzenia samemu i/lub jego nieprawidłowe używanie, spowoduje natychmiastową utratę gwarancji. Rozszerzone warunki gwarancji, można uzyskać na naszej stronie sieci web, pod adresem *Wskazówka: Podręczniki Eminent są pisane z dużą starannością. Jednakże, ze względu na rozwój technologiczny, może się zdarzyć, że wydrukowany podręcznik nie będzie zawierał najbardziej aktualnych informacji. Po wystąpieniu problemów z wydrukowanym podręcznikiem lub, jeśli nie można znaleźć poszukiwanych treści, należy zawsze sprawdzić naszą stronę sieci web, pod adresem w celu uzyskania najnowszej aktualizacji podręcznika. W części FAQ, można tam także znaleźć często zadawane pytania. Zdecydowanie zaleca się sprawdzenie części FAQ. Bardzo często, odpowiedź na swoje pytania można znaleźć w tej części.

12 10.0 Warunki gwarancji 12 POLSKI Pięcioletnia gwarancja Eminent dotyczy wszystkich produktów Eminent chyba, że zostanie to inaczej określone przed lub w trakcie zakupu. Po zakupieniu produktu Eminent z drugiej ręki, pozostały okres gwarancji jest liczony od chwili zakupienia przez początkowego nabywcy produktu. Gwarancja Eminent dotyczy wszystkich produktów i części Eminent, trwale połączonych lub zamontowanych do produktu. Adaptery zasilania, baterie, anteny i wszystkie inne produkty, nie bezpośrednio zintegrowane lub połączone z głównym produktem lub produktami, niewątpliwie zużyte podczas używania, wykazujące inne cechy niż główny produkt, nie są objęte gwarancją Eminent. Produkty nie są objęte gwarancją Eminent, przy ich nieprawidłowym/niewłaściwym używaniu, wpływie czynników zewnętrznych lub po otwarciu części produktu podlegających serwisowi, przez inne strony niż firma Eminent. Firma Eminent może użyć do naprawy lub wymiany uszkodzonego produktu materiały odnowione. Firma Eminent nie odpowiada za zmiany w ustawieniach sieci, przez dostawców internetu. Nie możemy zagwarantować, że produkt sieciowy Eminent będzie działał, po zmianie ustawień przez dostawców internetu. Firma Eminent nie gwarantuje działania usług sieci web, aplikacji i innych treści stron trzeci, dostępnych przez produkty Eminent. Produkty firmy Eminent z wewnętrznym dyskiem twardym, mają dwuletni okres ograniczonej gwarancji na dysk twardy. Firma Eminent nie odpowiada za utratę jakichkolwiek danych. Należy się upewnić, jeśli produkt zapisuje dane na dysku twardym lub w innym źródle pamięci, że przed zwróceniem produktu do naprawy została wykonana kopia tych danych. Gdy mój produkt zostanie uszkodzony Jeśli okaże się, że produkt został uszkodzony ze względów innych, niż opisane powyżej: Należy się skontaktować z miejscem zakupienia w celu zajęcia się uszkodzonym produktem. EM
