Sprawdzenie funkcji WiFi modułu econet300

Transkrypt

1 Sprawdzenie funkcji WiFi modułu econet300 Do sprawdzenia czy funkcjonalność WiFi urządzenia econet300 jest sprawna oraz czy dana sieć WiFi jest dostępna w miejscu instalacji urządzenia econet300 potrzebny jest smartfon z możliwością tworzenia punktu hotspot (testowane na urządzeniach z systemem android 5.0 oraz 6.0). Instrukcja krok po kroku poniżej: 1. Zacznij od tworzenia punktu dostępu hotspot. Ustawienia hotspota są dostępne poprzez rozwijany panel powiadomień u góry ekranu lub poprzez ustawienia telefonu. Aby otworzyć ustawienia hotspota trzeba przytrzymać przez kilka sekund ikonę hotspot. Następnie należy wybrać ustaw punkt dostępu WiFi. 2. Nadaj nazwę tworzonej sieci WiFi (SSID), wybierz typ zabezpieczeń (zalecany WPA2-PSK) oraz nadaj hasło. Do przeprowadzenia testu zalecam używanie prostych nazw oraz haseł np. takich jak pokazane poniżej ułatwi to test oraz zminimalizuje ryzyko pomyłki. Zakończ tworzenie punktu dostępu poprzez naciśnięcie przycisku zapisz. Domyślnie punkt hotspot wyłącza się automatycznie jeżeli przez 5 minut żadne urządzenie niego podłączone. Należy o tym pamiętać i w razie problemów z połączeniem modułu econet300 z hotspotem należy upewnić się, że jest on aktywny.

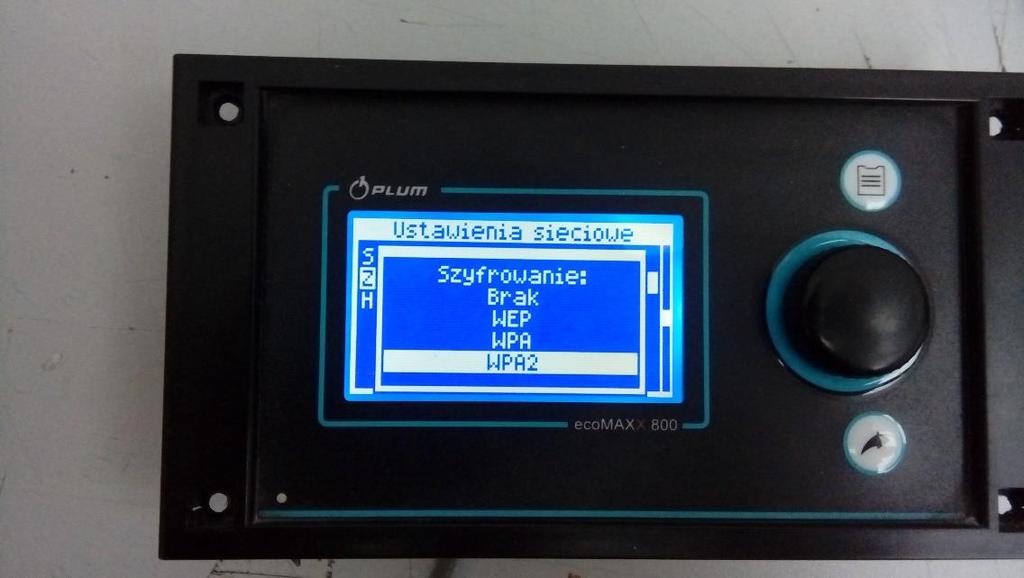

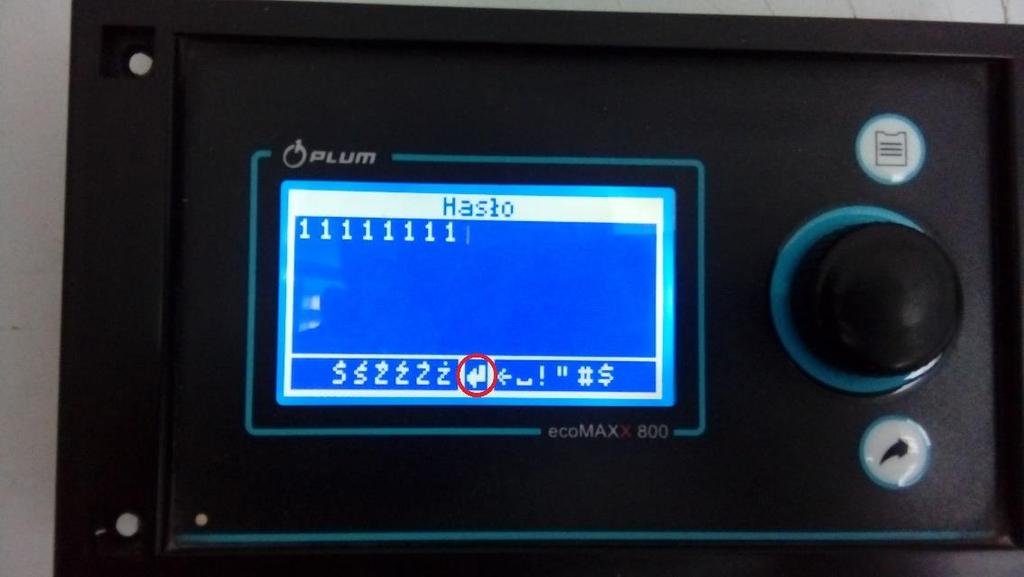

2 3. Czas na sterownik. Upewnij się, że moduł econet300 jest prawidłowo podłączony i wykryty przez sterownik (druga od góry dioda na obudowie modułu econet300 powinna być zapalona). Wejdź w Menu -> Ustawienia ogólne -> Wifi. Wprowadź SSID (nazwa sieci), typ zabezpieczeń i hasło dokładnie w takiej kolejności. Pamiętaj, że po wpisaniu SSID i hasła należy je zatwierdzić znakiem enter jak na zdjęciu poniżej.

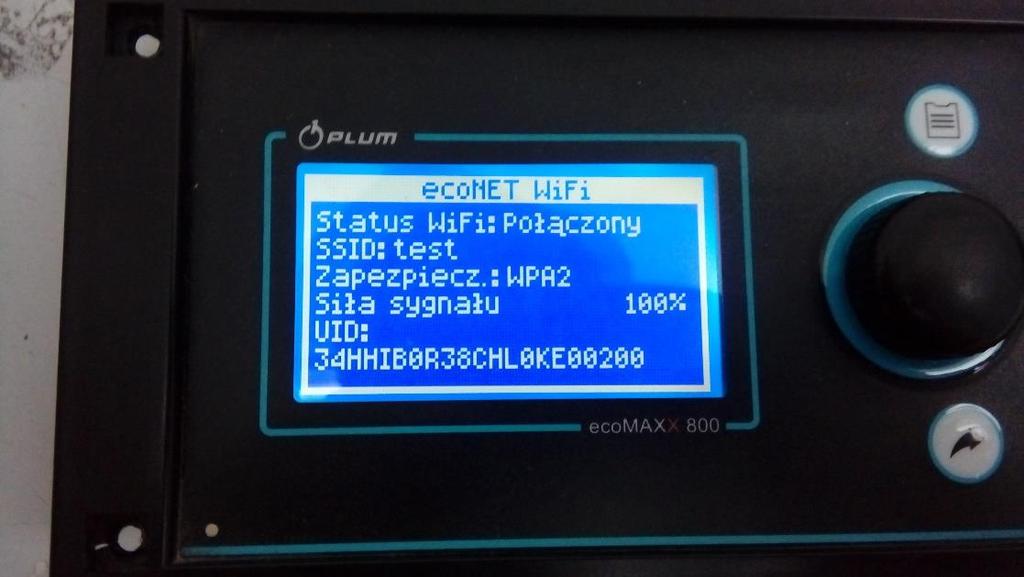

3 4. Po kilku minutach (1 do 2 minut) moduł econet300 powinien podłączyć się do stworzonej przez nas sieci co jest sygnalizowane zarówno na module econet, sterowniku i telefonie, na którym tworzyliśmy punkt hotspot. Jeżeli moduł econet się nie łączy upewnij się, że hotspot jest aktywny i, że nazwa sieci oraz hasło zostało wpisane poprawnie. Powtórz punkt 3. Jeżeli moduł econet300 nadal nie łączy się z punktem dostępu możemy założyć, że jest uszkodzony (lub jest problem z punktem dostępu, zanim stwierdzimy uszkodzenie modułu econet należy upewnić się, że punkt hotspot działa poprawnie. Jeżeli kilka modułów pod rząd nie może się połączyć ze stworzonym przez nas punktem dostępu z pewnością powodem jest problem z punktem dostępu). Jeżeli natomiast moduł econet300 połączy się z hotspotem wiemy, że funkcjonalność WiFi urządzenia econet300 działa poprawnie. Dalej możemy sprawdzić, czy docelowa sieć WiFi jest dostępna w miejscu instalacji econet300 oraz połączyć się z nią.

4 Sprawdzanie dostępności docelowej sieci Wifi oraz łączenie się z nią 5. Zarówno na telefonie jak i na sterowniku możemy odczytać jaki adres IP został nadany modułowi econet300. Wykorzystamy ten adres by połączyć się z modułem econet300 poprzez sieć lokalną (LAN). 6. Na smartphonie otwórz przeglądarkę (np. google chrome) i w polu adresu www wprowadź IP odczytany ze sterownika lub telefonu. Po chwili pojawi się okno proszące o podanie loginu i hasła. Domyślnie login: admin, hasło: admin. Po kilku sekundach po zalogowaniu załaduje się strona econet. W przypadku jeżeli domyślne hasło/użytkownik nie jest przyjęte należy przywrócić ustawienia fabryczne modułu econet300 przytrzymując przez 10 sekund przycisk reset (umieszczony poniżej diod led na obudowie econet300). Po przywróceniu ustawień domyślnych należy powrócić do punktu 3.

5 7. Kiedy pojawi się strona wybierz menu, a następnie ustawienia. Dotknij przycisk Konfiguracja Wifi. Pojawi się okno konfigurowania WiFi. Tylko część przycisku Odśwież jest widoczna, ale należy go nacisnąć i chwilę poczekać. 8. Po tym jak zniknie napis Skanowanie WiFi zaznaczony powyżej, otwórz rozwijaną listę nazwa sieci na tej liście pokazane są wszystkie dostępne sieci WiFi jeżeli docelowa sieć WiFi nie znajduje się na liście to najprawdopodobniej jej sygnał w miejscu instalacji jest zbyt słaby. Wybierz nazwę sieci, do której chcesz podłączyć moduł econet300. Bo wybraniu sieci typ zabezpieczeń zostanie automatycznie wybrany oraz zostanie pokazana siła sygnału danej sieci. Uwaga! Siła sygnału powinna być nie mniejsza niż 50%. Poniżej 50% nie ma gwarancji, że moduł econet300 będzie działał poprawnie mogą wystąpić utraty połączenia z serwerem lub problemy ze zmianą parametrów pracy poprzez econet. Ostatnią rzeczą jest wpisanie hasła zwróć szczególną uwagę na poprawne wpisanie hasła, ponieważ w momencie wciśnięcia przycisku Zapisz połączenie ze telefonem jest zrywane i econet300 zaczyna łączyć się z siecią zdefiniowaną podczas konfiguracji.

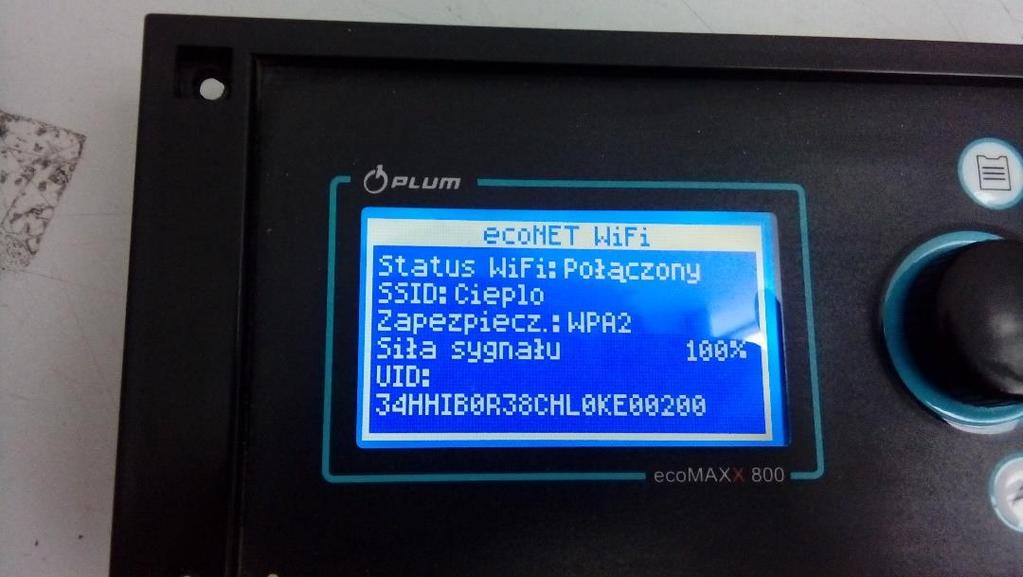

6 W przypadku, gdy docelowa sieć nie została znaleziona automatycznie można wprowadzić jej parametry ręczne. Z rozwijanej listy nazwa sieci należy wybrać inna nazwa i po kolei wprowadzić typ zabezpieczeń oraz hasło. Jednak jak napisano powyżej, prawdopodobnie sygnał tej sieci jest zbyt słaby w miejscu instalacji. 9. Po wpisaniu hasła wciśnij przycisk Zapisz. Jak napisano powyżej, połączenie modułu econet300 ze smartphonem zostanie zerwane, a sam moduł zaczyna łączyć się z wybraną siecią WiFi. Jeżeli hasło zostało wpisane poprawnie, po około minucie moduł econet300 powinien połączyć się z siecią, co będzie widoczne w zakładce informacje w panelu regulatora. Podsumowując jeżeli moduł econet300 łączy się z utworzonym punktem hotspot możemy być pewni, że funkcjonalność WiFi modułu econet300 jest sprawna. Kolejne kroki pozwalają sprawdzić czy docelowa sieć WiFi jest dostępna w miejscu instalacji i czy siła sygnału jest odpowiednia. Na koniec możemy wykorzystać wcześniejsze testy i podłączyć się do docelowej sieci WiFi. W przypadku problemów nie opisanych w tej instrukcji (pomijając problemy z tworzeniem punktu dostępu hotspot na smartphonie) proszę o kontakt na skrzynkę serwis.ogrzewnictwo@plum.pl lub na komórkę
