PROJEKT BUDOWLANY ZAGOSPODAROWANIA TERENU

Transkrypt

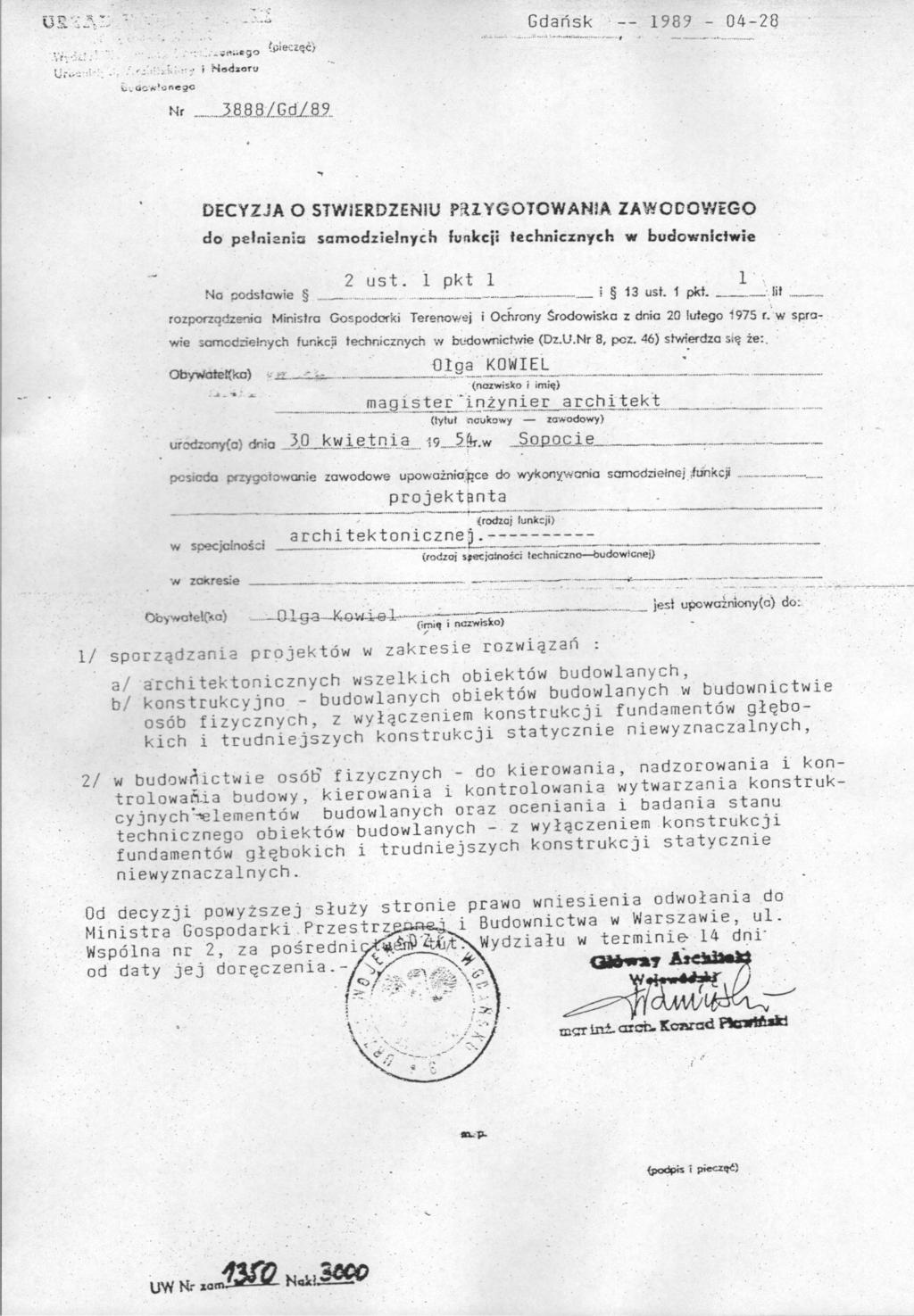

1 PROJEKT BUDOWLANY ZAGOSPODAROWANIA TERENU Lokalizacja: Ul. Świętojańska 65 i 66, Grobla III 1/6A,B,C,D Gdańsk dz. nr 107/3 i 107/4, 104, 98/4 obręb ew. 89 Inwestor: Gdański Zarząd Nieruchomości Komunalnych Samorządowy Zakład Budżetowy ul. Partyzantów 74, Gdańsk Jednostka projektowa: Szablowscy Architekci Stanisław Szablowski Gdańsk ul. Wróblewskiego 2/1 pracownia@szablowscy.pl Biuro Techniczne Kowiel Bąkowo ul. Wieczornych Mgieł 21 Proj. architektoniczny: projektant główny Proj. elektryczny: projektant: sprawdzający: Proj. sanitarny: projektant: sprawdzający: Proj. drogowy: projektant: arch. Natalia Szablowska upr. nr PO/KK/326/2009 spec. arch. arch. Olga Kowiel upr. nr 3888/Gd/89 spec. arch. arch. Stanisław Szablowski inż. Andrzej Szypowicz upr. Nr 459/Gd/74 spec. inst. el. inż. Stanisław Skulimowski upr. nr POM/0127/PWOE/04 spec. inst. el. inż. Kamil Tryk upr. nr POM/0057/POOS/12 spec. inst. sanit. inż. Marcin Surowiec upr. nr POM/0016/POOS/05 spec. inst. sanit. inż. Tomasz Nawrocki upr. POM/0302/POOD/09 w spec. dr. Gdańsk, kwiecień 2016 r. Niniejsze opracowanie sporządzono zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej i jest kompletne z punktu widzenia celu, któremu ma służyć. Opracowanie chronione prawami autorskimi.

2

3

4

5

6 Oświadczenie projektantów Na postawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994r- Prawo budowlane z późniejszymi zmianami, oświadczam, że projekt: PROJEKT ZAGOSPODAROWANIA TERENU zlokalizowany w Gdańsku, ul. Świętojańska 65 i 66, Grobla III 1/6A,B,C,D, dz. nr 107/3 i 107/4, 104, 98/4 obręb ew. 89 został wykonany zgodnie z obowiązującymi normami, przepisami i zasadami wiedzy technicznej Proj. architektoniczny: arch. Natalia Szablowska upr. nr PO/KK/326/2009 arch. Olga Kowiel upr. nr 3888/Gd/89 Proj. elektryczny: projektant: sprawdzający: Proj. sanitarny: projektant: sprawdzający: Proj. drogowy: projektant: inż. Andrzej Szypowicz upr. Nr 459/Gd/74 spec. inst. el. inż. Stanisław Skulimowski upr. nr POM/0127/PWOE/04 spec. inst. el. inż. Kamil Tryk upr. nr POM/0057/POOS/12 spec. inst. sanit. inż. Marcin Surowiec upr. nr POM/0016/POOS/05 spec. inst. sanit. inż. Tomasz Nawrocki upr. POM/0302/POOD/09 w spec. dr.

7 Zawartość opracowania: 1.Spis załączników do wniosku o pozwolenie na budowę Część opisowa Przedmiot opracowania Podstawa opracowania Istniejący stan zagospodarowania terenu Lokalizacja Ukształtowanie i stan terenu Obiekty budowlane Obsługa komunikacyjna Tereny utwardzone Tereny zielone Sieci uzbrojenia terenu Ogrodzenie Projektowane zagospodarowanie terenu Projektowane ukształtowanie terenu Obiekty budowlane Obsługa komunikacyjna Tereny utwardzone Tereny zielone Sieci uzbrojenia terenu Mała architektura Ogrodzenie Bilans terenu Dane informujące, czy teren jest wpisany do rejestru zabytków oraz czy podlegają ochronie na podstawie ustaleń miejscowego planu zagospodarowania przestrzennego Dane określające wpływ eksploatacji górniczej na teren zamierzenia budowlanego, znajdującego się w granicach terenu górniczego Informację i dane o charakterze i cechach istniejących i przewidywanych zagrożeń dla środowiska oraz higieny i zdrowia użytkowników projektowanych obiektów budowlanych i ich otoczenia w zakresie zgodnym z przepisami odrębnymi Obszar oddziaływania obiektu Dostępność dla osób niepełnosprawnych Miejsce gromadzenia odpadów stałych Ochrona środowiska Informacja dotycząca bezpieczeństwa i ochrony zdrowia (BIOZ) Część rysunkowa...19

8 1. Spis załączników do wniosku o pozwolenie na budowę 1. Oświadczenie Inwestora o posiadanym prawie do dysponowania nieruchomością na cele budowlane. 2. Wypis i wyrys z MPZP 3. Wypis z rejestru gruntów 4. Decyzja zezwalająca Pomorskiego Wojewódzkiego Konserwatora Zabytków z dn Część opisowa 2.1. Przedmiot opracowania Przedmiotem opracowania jest projekt budowlany dla inwestycji "Zagospodarowanie terenu zaplecza podwórzowego przy budynkach ul. Świętojańska 65 i 66, Grobla III 1/6A,B,C,D działki geodezyjne nr 107/3, 107/4 oraz 98/4 obręb ew. 89". Działki stanowią własność Gminy Gdańsk. Granicę opracowania oznaczono na rysunku zagospodarowania terenu linią przerywaną w kolorze czerwonym, ozn. literami wielkimi A-W w punktach załamania Podstawa opracowania Umowa z Inwestorem z dn r Koncepcja zagospodarowania terenu zatwierdzona przez Inwestora Wytyczne Inwestora przekazane w toku prac projektowych Uzgodnienia międzybranżowe Normy i przepisu prawa budowlanego MPZP nr 1110 z dn Warunki techniczne przyłączenia i przebudowy otrzymane od gestorów sieci podlegających zmianom (wg. opracowań branżowych) inne opinie i uzgodnienia mapa do celów projektowych przyjęta do państwowego zasobu geodezyjnego i kartograficznego pod nr KERG Dokumentacja fotograficzna Własna inwentaryzacja arch- bud Istniejący stan zagospodarowania terenu Lokalizacja. Teren zaplecza podwórzowego zlokalizowany jest na terenie Głównego Miasta Gdańska, stanowi wnętrze kwartału wyznaczonego ulicami: Świętojańska, Słomiana, Straganiarska i Grobla III. Teren inwestycji od strony PD i WSCH graniczy z zabudową, od strony ZACH przylega do ul. Słomianej a od stronu PN do ul. Straganiarskiej. Usytuowany jest na działkach geodezyjnych nr 107/3 i 107/4 obręb ew Ukształtowanie i stan terenu Teren płaski z niewielkim wypiętrzeniem w centralnej części. Rzędne terenu wahają się od 4,60 do

9 6,00 m n.p.m. Cały teren objęty planowaną inwestycją jest obecnie użytkowany utwardzone dojścia i dojazdy, teren zielony z zielenią wysoką, altana śmietnikowa z utwardzonym dojściem. Stan ogólny terenu jest zły. Teren zielony wymaga urządzenia i pielęgnacji. Brak jest odwodnienia i oświetlenia terenu. Nawierzchnie są zdewastowane. Wyposażenie terenu- wiata śmietnikowa, trzepak, itp., zdewastowane Obiekty budowlane Na terenie zaplecza podwórzowego znajduje się altana śmietnikowa oraz wywietrznik schronu Obsługa komunikacyjna Obszar opracowania zlokalizowany jest w kwartale: ul.świętojańskiej (od strony południowej), ul. Słomianej (od strony zachodniej), ul. Straganiarskiej (od strony północnej), ul. Grobla III (od strony wschodniej). Obsługa komunikacyjna od strony ul. Słomianej. Dokładną lokalizację istniejącego układu komunikacyjnego przedstawia mapa sytuacyjno-wysokościowa do celów projektowych Tereny utwardzone Istniejące ciągi piesze i jezdne o powierzchni ok. 716,48m2 utwardzono płytami betonowymi oraz betonem wylewanym na miejscu. Stan techniczny nawierzchni określa się jako zły. Dokładną lokalizację istniejącego układu terenów utwardzonych przedstawia mapa sytuacyjno-wysokościowa do celów projektowych Tereny zielone Tereny zielone w zakresie opracowania porośnięte są dzikim trawnikiem, w złym stanie technicznym. Na terenie znajdują się skupiska krzewów różnych gatunków. Na przedmiotowym terenie znajdują się drzewa. Drzewa liściaste różnych gatunków nie tworzą estetycznej całości. Drzewa w różnym stanie technicznym. Drzewostan nie przedstawia wysokich wartości estetycznych ani środowiskowych. Powierzchnia terenu biologicznie czynnego stanu istniejącego wynosi ok. 1213,67m Sieci uzbrojenia terenu W granicach terenu występuje uzbrojenie podziemne- sieci i przyłącza: kanalizacja deszczowa, gaz, elektroenergetyczna oraz ciepłownicza. Aktualny stan istniejącego uzbrojenia terenu przedstawia mapa sytuacyjno-wysokościowa do celów projektowych Ogrodzenie Przedmiotowy teren jest nieogrodzony Projektowane zagospodarowanie terenu Projektowane ukształtowanie terenu Projekt budowlany przewiduje powiększenie terenów utwardzonych, urządzenie terenu zielonego z

10 funkcją rekreacyjną, budowę ogrodzenia, odwodnienie i oświetlenie terenu. Tereny utwardzone (dojścia, dojazdy, place) projektowane są jako płaskie, rzędna ok. 4,70mnpm. Na projektowanych terenach zielonych przewiduje się mikroniwelację z lokalnymi przewyższeniami 0,1-0,3m wykonaną z gleb urodzajnych Obiekty budowlane Projektuje się rozbiórke istniejącej wiaty śmietnikowej- ozn. w części rysunkowej. W północnozachodniej części terenu opracowania zaprojektowano altanę śmietnikową do ustawienia kontenerów na odpady stałe, z zachowaniem wymaganych odległości od budynków (min. 27,4m) oraz granicy działki (min. 3,1m). Odległość od najdalszego wejścia do budynku wynosi 66m. Projektuje się remont wywietrznika schronu: wymianę okładzin tynkarskich i miejscowe naprawy konstrukcji Obsługa komunikacyjna Projektuje się zmiany w układzie komuniakcyjnym terenu. Wejścia na teren zlokalizowane zostaną w narożnikach: północno- wschodnim, północno- zachodnim oraz południowo- zachodnim. Projektuje się furtki szer min. 1,0m. Główny wjazd na teren projektuje się w północno- zachodnim narozniku terenu, od. ul. Straganiarskiej- wg. opracowania branżowego. Szerokość projektowanej bramy wjazdowej wynosi 3,0m. Pomocniczy wjazd umozliwiający roboczy dostęp do wejść do budynków projektuje się w północno- wschodnim narozniku terenu. Komunikacja piesza wewnątrz terenu odbywać się będzie wyznaczonymi ciągami pieszymi łączącymi najważniejsze punkty: wejście na teren i do budynków. Do wiaty śmietnikowej prowadzić będzie dojście utwrdzone z każdego wejścia do budynku. Szerokość dojść pieszych w najwęższym miejscu wyności 1,5m. Ruch kołowy ograniczony zostanie do zachodniej części działki- utwardzonego placu gospodarczego. Pozostawia się możliwość okazjonalnego dojazdu do wejść do budynków. Szczegółowe rozwiązania przedstawia rys. ZT Tereny utwardzone Do obsługi kwartału zabudowy projektuje się ciągi piesze i pieszo-jezdne z placem gospodarczym o nawierzchni z kostki brukowej i płyt chodnikowych. Szczegółowe rozwiązania dotyczące warstw konstrukcyjnych oraz nawierzchni ciągów pieszych, pieszo-jezdnych, oraz placu gospodarczego, spadków oraz odwodnienia znajdują się w części rysunkowej Tereny zielone W ramach planowanej zmiany zagospodarowania na terenie inwestycji planuje się wycinkę drzew i krzewów w oparciu o decyzję Pomorskiego Wojewódzkiego Konserwatora Zabytków (w zał). Drzewa przeznaczone do wycinki: 1. D1- Robinia akacjowa, 1szt 2. D5- Topola włoska, 1szt, 3. D6- Jarząb pospolity, 1szt Drzewa do zabezpieczenia wg. decyzji Pomorskiego Wojewódzkiego Konserwatora Zabytków: 1. D2- Klon jawor, 1szt 2. D4- Jarząb pospolity, 1szt

11 Drzewo do przeniesienia: 1. D3- Robinia akacjowa- 1szt. w.w. oznaczono w cz. rys. W ramach planowanej zmiany zagospodarowania na terenie inwestycji planuje się nasadzenia zielenią średnią i wysoką oraz projektuje się zieleń niską urządzoną. Projektowane nasadzenia drzew: D7- Jarząb Szwedzki (Sorbus intermedia) 8 szt. oznaczone w części rysunkowej. Wokół drzewa D2 (Klon jawor) oraz D4 (Jarząb pospolity) pozostawić nieutwardzoną przestrzeń w formie koła o promieniu 3m. Wypełnić grunktem urodzajnym do wys. 5 cm poniżej kostki kamiennej. Misę wyłożyć argowłókniną i wyściółkować grysem granitowym szarym frakcja 16-25mm. Powierzchnia terenów zieleni wynosi 876,90m2, co stanowi 49,2% powierzchni terenu inwestycji Sieci uzbrojenia terenu W ramach przedmiotowej inwestycji projektuje się budowę i przebudowę przyłączy i instalacji doziemnych: elektrycznych- oświetlenie terenu, zasilanie bramy automatycznej teletechnicznych- instalacja domofonowa przy furtkach wejściowych połączona z instalacjami wewnątrzbudynkowymi kanalizacji deszczowej- odprowadzenie wód opadowych z nawierzchni utwardzonych Szczegółowe rozwiązania w opracowaniach branżowych stanowiących część niniejszego opracowania Mała architektura Projektuje się wyposażenie terenu inwestycji w elementy małej architektury: ławki, śmietniki parkowe, stojaki dla rowerów, usytuowane wg. części rysunkowej Ogrodzenie W ramach przedmiotowej inwestycji projektuje się domknięcie podwórza wzdłuż ul. Słomianej i Straganiarskiej. Wzdłuż ul. Słomianej projektuje się ogordzenie panelowe z siatki stalowej wys. 140cm obsadzone obustronnie żywopłotem. Wzdłuż ul. Straganiarskiej projektuje się ogrodzenie stalowe ażurowe, wys. 140Cm, z bramami i furtkami na teren- wg. rys. szczegółowych Szczegółowe rozwiązania w części rysunkowej Bilans terenu Ponizszy bilans nie uwzględnia terenu w zakresie działki 98/4 obr 89, na której projektowany jest wjazd na teren. L.P. TYP POWIERZCHNI KATEGORIA ILOŚĆ 1. POW. ZABUDOWY (1,0%) 18,00 m2 ALTANA ŚMIETNIKOWA 18,00 m2 2. POWIERZCHNIA (69,5%) BIOLOGICZNIE CZYNNA 859,29 m2 Zieleń urządzona 808,59 m2 Nawierzchnia częściowo przepuszczalna z kostki betonowej 50,70 m2

12 3. POWIERZCHNIA UTWARDZONA (29,5%) 881,15 m2 nawierzchnia utwardzona- dojścia i dojazdy 694,30 m2 nawierzchnia utwardzona- ścieżki piesze 186,85m2 Nawierzchnia utwardzona- inne (mury oporowe, schody, podesty) 23,56m2 RAZEM POWIERZCHNIA TERENU 1782 m Dane informujące, czy teren jest wpisany do rejestru zabytków oraz czy podlegają ochronie na podstawie ustaleń miejscowego planu zagospodarowania przestrzennego Obszar objęty inwestycją znajduje się w obszarze zabytkowego miasta Gdańska wpisanego do rejestru zabytków pod nr 8 decyzją Wojewódzkiego Konserwatora Zabytków w Gdańsku z dn. 11 października 1947 r. (nowy rejestr nr 15) Dane określające wpływ eksploatacji górniczej na teren zamierzenia budowlanego, znajdującego się w granicach terenu górniczego Lokalizacja planowanej inwestycji leży poza granicami terenu górniczego. Nie określa się wpływu eksploatacji górniczej na projektowany obiekt Informację i dane o charakterze i cechach istniejących i przewidywanych zagrożeń dla środowiska oraz higieny i zdrowia użytkowników projektowanych obiektów budowlanych i ich otoczenia w zakresie zgodnym z przepisami odrębnymi Nie dotyczy Obszar oddziaływania obiektu Przedmiotowa inwestycja "Zagospodarowanie terenu zaplecza podwórzowego przy budynkach ul. Świętojańska 65 i 66, Grobla III 1/6A,B,C,D działki geodezyjne nr 107/3 i 107/4 obręb ew. 89" zakresem zmian opisanym w niniejszym opracowaniu nie wykracza poza granice działki nr 107/3 i 107/4. Wyznaczenia obszaru oddziaływania przedsięwzięcia dokonano w oparciu o art. 3 pkt. 20 Prawa budowlanego, który stanowi, że przez obszar oddziaływania obiektu należy rozumieć teren wyznaczony w otoczeniu obiektu budowlanego na podstawie przepisów odrębnych, wprowadzających związane z tym obiektem ograniczenia w zagospodarowaniu tego terenu. Do przepisów odrębnych w rozumieniu art. 3 pkt 20 Prawa budowanego należy zaliczyć przepisy rozporządzeń wykonawczych, a zatem przepisy techniczno-budowlane (warunki techniczne jakim powinny odpowiadać budynki i ich usytuowanie), ale także przepisy dotyczące m. innymi ochrony przeciwpożarowej, prawa wodnego, ochrony środowiska, zagospodarowania przestrzennego, jak i przepisy prawa miejscowego, które w myśl art. 87 ust. 2 Konstytucji RP są źródłem powszechnie obowiązującego prawa na obszarze działania organów, które je ustanowiły Dostępność dla osób niepełnosprawnych W ramach projektu budowlanego projektuje się niwelację istniejących różnic w wysokościach rzędnych chodników, jezdni oraz terenu zielonego w celu zminimaliziowania uciążliwości poruszania się osób niepełnosprawnych po terenie podwórza.

13 2.11. Miejsce gromadzenia odpadów stałych W północno-zachodniej części terenu opracowania zlokalizowano altanę śmietnikową do ustawienia kontenerów na odpady stałe, z zachowaniem wymaganych odległości od budynków oraz granicy działki Ochrona środowiska Inwestycja zaprojektowana jest zgodnie z przepisami dotyczącymi ochrony środowiska oraz z zasadami wiedzy technicznej, zaprojektowano oszczędne korzystanie z terenu, poziom hałasu nie przekracza dopuszczalnych poziomów hałasu w środowisku. Inwestor obowiązany jest uwzględnić ochronę środowiska na obszarze prowadzenia prac (w szczególności ochronę gleby, zieleni, naturalnego ukształtowania terenu i stosunków wodnych). Przy prowadzeniu prac budowlanych dopuszcza się wykorzystywanie i przekształcanie elementów przyrodniczych tylko w takim zakresie, w jakim jest to konieczne w związku z przedmiotową inwestycją. Zastosowane materiały muszą posiadać odpowiednie certyfikaty, znaki bezpieczeństwa "B", atesty higieniczne, oceny higieniczne, i aprobaty techniczne zgodne z Polskimi Normami oraz prawem budowlanym. Materiały do wykonania posadzek, farby i lakiery muszą posiadać atesty do zastosowań w budynkach użyteczności publicznej. Na terenie inwestycji oraz w budynkach nie przewiduje się składowania materiałów niebezpiecznych. Planowana inwestycja nie spowoduje podniesienia poziomu hałasu. Realizowana inwestycja w sposób przewidziany w projekcie nie pogorszy stanu środowiska. Uwaga: Użyte w niniejszym opracowaniu nazwy własne materiałów, sprzętów, urządzeń, systemów i inne oraz przedstawione nazwy producentów stanowią jedynie wzorzec jakościowy i są podane w celu określenia wymogów jakościowych im stawianych. Projektant dopuszcza stosowanie innych, równoważnych materiałów, sprzętów, urządzeń, systemów i innych pod warunkiem zachowania tożsamych lub wyższych parametrów technicznych. Zamiana materiałów na równorzędne o tych samych parametrach fizyko-chemicznych i wartościach użytkowych wymaga ponadto zgody użytkownika, inspektora nadzoru inwestorskiego i projektanta. Opracowała: arch. Natalia Szablowska upr. nr PO/KK/326/2009

14 3. Informacja dotycząca bezpieczeństwa i ochrony zdrowia (BIOZ) OBIEKT: Ul. Świętojańska 65 i 66, Grobla III 1/6A,B,C,D Gdańsk dz. nr 107/3 i 107/4, 104, 98/4 obręb ew. 89 INWESTOR: Gdański Zarząd Nieruchomości Komunalnych Samorządowy Zakład Budżetowy ul. Partyzantów 74, Gdańsk TEMAT: ZAGOSPODAROWANIE TERENU FAZA PROJEKTU: PROJEKT BUDOWLANY JEDNOSTKA PROJEKTOWA: Szablowscy Architekci Stanisław Szablowski Gdańsk ul. Wróblewskiego 2/1 pracownia@szablowscy.pl Biuro Techniczne Kowiel Bąkowo ul. Wieczornych Mgieł 21 biuro.techniczne@kowiel.pl SPORZĄDZIŁ: arch. Natalia Szablowska upr. nr PO/KK/326/2009 inż. Tomasz Nawrocki upr. POM/0302/POOD/09 Data opracowania: kwiecień 2016 r. WSTĘP Podstawy opracowania Podstawy formalne Art pkt 1b) USTAWY z dnia 7 lipca 1994 roku Prawo Budowlane [stan prawny z zmianami wprowadzonymi do dnia 27 marca 2003 roku] Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 roku w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia bezpieczeństwa i zdrowia. Wykaz istniejących obiektów budowlanych. Na terenie przewidzianym pod inwestycję znajdują się obiekty budowlane- wiata śmietnikowa- do roziórki, wywietrznik schronu- do zachowania.

15 Elem. zagospodarowania terenu, stwarzające zagrożenie bezpieczeństwa i zdrowia. Wszystkie elementy zagospodarowania terenu zaprojektowane są zgodnie z obowiązującymi przepisami prawno - budowlanymi i budowlano - technicznymi i żaden z elementów nie stwarza zagrożenia bezpieczeństwa i zdrowia ludzi w stopniu przekraczającym możliwe do przyjęcia ryzyka. Występują elementy zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. Należą do nich studnie techniczne oraz ich części, pozostałości i fragmenty uzbrojenia instalacyjnego terenu, w tym: kanały ciepłownicze, kable, rury pcv i żeliwne a także pozostałość instalacji gazu. Przewidywane zagrożenia występujące podczas realizacji robót budowlanych. Roboty budowlane, których charakter, organizacja lub miejsce prowadzenia stwarza szczególnie wysokie ryzyko powstania zagrożenia bezpieczeństwa i zdrowia ludzi, a w szczególności przysypania ziemią i upadku z wysokości: Rozbiórki obiektów budowlanych o wysokości ponad 8 m: Nie występują Roboty wykonywane na terenie czynnych zakładów przemysłowych: Nie występują Montaż, demontaż i konserwacja rusztowań przy budynkach wysokich i wysokościowych: Nie występują Roboty wykonywane przy użyciu dźwigów lub śmigłowców: Nie występują Roboty na obiektach mostowych prowadzone metodą nasuwania konstrukcji: Nie występują. Montaż elementów konstrukcyjnych obiektów mostowych: Nie występuje. Betonowanie wysokich elementów konstrukcyjnych mostów (przyczółki, filary, pylony): Nie występuje. Fundamentowanie podpór mostowych i innych obiektów budowlanych na palach:nie występuje. Roboty wykonywane pod lub w pobliżu przewodów linii elektroenergetycznych (poniżej napięcia znamionowego 110 kv):nie występuje. Roboty prowadzone w portach i przystaniach podczas ruchu statków: Nie występują. Roboty prowadzone przy budowlach piętrzących wodę, przy wysokości piętrzenia powyżej 1-ego metra: Nie występują. Roboty wykonywane w pobliżu linii kolejowych: Nie występują. Roboty budowlane, przy których występują działania substancji chemicznych lub czynników biologicznych zagrażających bezpieczeństwu i zdrowiu ludzi Roboty prowadzone w temperaturze poniżej 100C: W zależności od terminu rozpoczęcia budowy i harmonogramu robót może wystąpić sytuacja pracy na zewnątrz w warunkach temperatury poniżej - 100C. Roboty polegające na usuwaniu i naprawie wyrobów budowlanych zawierających azbest: Nie występują. Roboty budowlane stwarzające zagrożenie promieniowaniem jonizującym:roboty remontowe i rozbiórkowe obiektów przemysłu energii atomowej: Nie występują. Roboty remontowe i rozbiórkowe obiektów, w których były realizowane procesy technologiczne z użyciem izotopów: Nie występują. Roboty budowlane prowadzone w pobliżu linii wysokiego napięcia lub czynnych linii komunikacyjnych. Roboty wykonywane w odległości liczonej poziomo od skrajnych przewodów, mniejszej niż 15,0 m

16 dla linii o napięciu znamionowym 110 kv: Nie występują. Roboty wykonywane w odległości liczonej poziomo od skrajnych przewodów, mniejszej niż 30,0 m dla linii o napięciu znamionowym powyżej 110 kv: Nie występują. Budowa i remont: linii kolejowych (roboty torowe i podtorowe), sieci trakcyjnej i linii zasilającej sieć trakcyjną i urządzenia elektroenergetyczne, linii i urządzeń sterowania ruchem kolejowym, sieci telekomunikacyjnych, radiotelekomunikacyjnych i komputerowych, związane z prowadzeniem ruchu kolejowego: Nie występują. Wszystkie roboty budowlane, wykonywane na obszarze kolejowym w warunkach prowadzenia ruchu kolejowego: Nie występują. Roboty budowlane stwarzające ryzyko utonięcia pracowników, roboty prowadzone z wody lub pod wodą: Nie występują. Montaż elementów konstrukcyjnych obiektów mostowych: Nie występują. Fundamentowanie podpór mostowych i innych obiektów budowlanych na palach: Nie występują. Roboty prowadzone przy budowlach piętrzących wodę, przy wysokości piętrzenia powyżej 1-ego metra: Nie występują. Roboty budowlane prowadzone w studniach, pod ziemią i w tunelach. Roboty prowadzone w zbiornikach, kanałach, wnętrzach urządzeń technicznych i w innych niebezpiecznych przestrzeniach zamkniętych Z tego typu robót w realizacji obiektu wystąpią: - w szachtach instalacyjnych - w studniach instalacji sanitarnych Roboty związane z prowadzeniem rurociągów pod przeszkodami, wykonywane metodą tunelową, przecisku lub podobnymi: Nie występują. Roboty wykonywane przez kierujących pojazdami zasilanymi z linii napowietrznych roboty przy budowie, remoncie i rozbiórce torowisk: Nie występują Roboty budowlane wykonywane w kesonach, z atmosferą wytwarzaną ze sprężonego powietrza roboty przy budowie i remoncie nabrzeży portowych i przepraw mostowych: Nie występują Roboty budowlane wymagające użycia materiałów wybuchowych: Nie występują Roboty ziemne związane z przemieszczaniem lub zagęszczaniem gruntu: Występują Roboty rozbiórkowe, w tym wykonywanie otworów w istniejących elementach konstrukcyjnych obiektów: Nie występują Roboty budowlane prowadzone przy montażu i demontażu ciężkich elementów prefabrykowanych (ponad 1,0 t): Nie występują OPIS TECHNICZNY BIOZ Zakres robót oraz kolejność realizacji poszczególnych obiektów Prace przygotowawcze Prace przygotowawcze obejmować będą: rozbiórkę istn. elementów układu drogowego (naw. utwardzona, krawężniki, obrzeża) rozbiórkę istn. obiektów budowlanych- wiata śmietnikowa, wywietrznik schronu Prace zasadnicze Prace związane z realizacją obiektów objętych projektem obejmują: wykonanie korytowania; ustawienie krawężników i oporników

17 wykonanie dróg manewrowych, placów utwardzonych i chodników Elementy zagospodarowania terenu budowy mogące stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. Budowa prowadzona będzie w terenie zabudowanym. Realizowany układ komunikacyjny w chwili wykonywania będzie posiadał elementy uzbrojenia związanego z projektowanymi drogami jak i istniejącymi zabudowaniami. W związku z powyższym wykonawca robót powinien posiadać pełne rozeznanie, co do uzbrojenia, a w przypadku jego braku winien dokonać przekopów próbnych. Przewidywane podczas realizacji robót zagrożenia, ich skala, rodzaj, miejsce i czas wystąpienia Podczas realizacji prac należy brać pod uwagę następujące zagrożenia: Prace związane z wykonywaniem robót ziemnych np. niekontrolowane osunięcie ziemi Prace związane z transportem urobku Prace związane z przemieszczaniem materiałów budowlanych [transport, składowanie]. Konieczne jest wyznaczenie zasadniczych tras transportu materiałów i ich oznakowanie Uszkodzenie wodociągu, kanalizacji deszczowej, sanitarnej grożące podmyciem ścian wykopów i ich osunięciem Uszkodzenie kabli grożące porażeniem Uszkodzenie rurociągów gazu Uszkodzenie ciepłociągów Określenie rodzaju i zakresu prowadzenia instruktażu przed przystąpieniem do robót szczególnie niebezpiecznych. Szkolenie załogi w trakcie prowadzenia prac związanych z realizacją zadania objętego projektem obejmuje: Przygotowanie załogi poprzez realizację wymaganych przez Kodeks Pracy szkolenia wstępnego, podstawowego i okresowego. Zapoznanie z zasadami organizacji ruchu drogowego w rejonie budowy a w szczególności z zasadami przemieszczania materiałów niezbędnych do realizacji zadania. Zapoznanie załogi z zasadami pracy sprzętu dźwigowego Zapoznanie załogi z treścią Planu BIOZ Wskazanie środków technicznych i organizacyjnych mających na celu zapobieganie niebezpieczeństwom w strefach szczególnego zagrożenia. Prace związane z realizacją układów sieciowych oraz przemieszczaniem elementów poszczególnych instalacji [transport składowanie] Plan BIOZ powinien zawierać: Zasady organizacji ruchu drogowego w rejonie budowy. Wymagane ścisłe określenie miejsc parkowania i tras przejazdu pojazdów niezwiązanych bezpośrednio z budową Zasady składowania i przemieszczania materiałów budowlanych. Jednym z podstawowych elementów prowadzenia budowy jest poprawna organizacja miejsc składowania, oraz komunikacji pomiędzy tymi placami i miejscem wykonywania prac. Wykaz sprzętu transportowego jego niezbędne parametry oraz lokalizację. Na terenie budowy należy przewidzieć i zlokalizować wymaganą, adekwatną do przewidywanej intensywności prowadzonych prac, ilość barierek i znaków informacyjnych UWAGA GŁĘBOKIE WYKOPY.

18 CZYNNOŚCI ORGANIZACYJNE Dokumentacja Prawidłowe, a tym samym bezpieczne prowadzenie procesu inwestycyjnego wymaga jego udokumentowania zarówno w zakresie założeń jak i przebiegu. Posiadane dokumenty należy przechowywać w sposób umożliwiający ich udostępnienie organom kontrolującym. Obowiązkiem kierownika budowy jest przygotowanie, przechowywanie i prowadzenie: Dokumentacji technicznej w formie wymaganej przez Prawo Budowlane wraz z wymaganymi uzgodnieniami. Kierownik odpowiada za realizację budowy zgodnie z ustaleniami zawartymi w dokumentacji. Zmiany w stosunku do projektu winny być odnotowane w dzienniku budowy oraz naniesione na dokumentacji. Zgłoszenie obiektu do odbioru celem uzyskania pozwolenia na użytkowanie wymaga w przypadku wprowadzenia zmian wykonania dokumentacji powykonawczej. Wszelkiego rodzaju zmiany wymagają autoryzacji autora projektu. Dokumentacji instruktażowej. Budowa prawidłowo przygotowana powinna być wyposażona w komplet instrukcji stanowiskowych, instrukcji bezpiecznej obsługi poszczególnych urządzeń, instrukcji określających zasady zachowania się, alarmowania i powiadamiania w przypadku wystąpienia zagrożeń życia lub zdrowia oraz zagrożeń pożarowych, Planu Bezpieczeństwa i Ochrony Zdrowia. Wykaz osób odpowiedzialnych, numery ich telefonów oraz telefonów alarmowych powinny zostać umieszczone na Tablicy Informacyjnej wykonanej i zlokalizowanej zgodnie z obowiązującymi przepisami. Szkolenie Przygotowania załogi poprzez realizację wymaganych przez Kodeks Pracy szkolenia wstępnego, podstawowego i okresowego. Dokonanie oceny ryzyka zawodowego na poszczególnych stanowiskach pracy i zapoznanie z jej wynikami pracowników. Zapoznanie załogi z treścią Planu BIOZ Dokumentacja potwierdzająca powyższe szkolenia powinna być w każdej chwili dostępna na terenie budowy dla organów kontrolnych. USTALENIA KOŃCOWE Plan BIOZ poza elementami w/w wymienionymi powinien zawierać imienne przypisanie, potwierdzone własnoręcznym podpisem, ustaleń w nim zawartych do konkretnych osób w zależności od ich przygotowania zawodowego [wykształcenie, uprawnienia zawodowe, sprawność psychofizyczna potwierdzona badaniami lekarskimi]. Plan BIOZ nie może zawierać ustaleń niezgodnych z obowiązującymi przepisami a w szczególności: Prawem Budowlanym i Kodeksem pracy. mgr inż. arch. Natalia Szablowska, upr. PO/KK/326/2009 POIA-PO-1055 inż. Tomasz Nawrocki upr. POM/0302/POOD/09

19 4. Część rysunkowa SPIS RYSUNKÓW: ZT.1 ZT.2 ZT.3 ZT.4 Zagospodarowanie terenu Ogrodzenie Wiata śmietnikowa Wyposażenie terenu, nawierzchnie skala 1:500 skala 1:50/ 1:10 skala 1:
