PROJEKT BUDOWLANY. Budowa placu zabaw dla dzieci. Lokalizacja: Pułtusk dz. nr ew. 39/42 obr. 13 ul. Traugutta. ul. Rynek Pułtusk.

Transkrypt

1 PROJEKT BUDOWLANY Budowa placu zabaw dla dzieci Lokalizacja: Pułtusk dz. nr ew. 39/42 obr. 13 ul. Traugutta Inwestor : Gmina Pułtusk ul. Rynek Pułtusk Autorzy: inż. arch. kraj. Aleksandra Wnorowska mgr inż. Marcin Kieżel MARZEC 2017

2 SPIS DOKUMENTACJI Część opisowa 1.Strona tytułowa 2. Spis treści 3. Oświadczenie projektanta 4. Uprawnienia projektanta 5. Opis techniczny Część rysunkowa 1. Projekt zagospodarowania terenu placu zabaw rys. nr Z-1

3 OŚWIADCZENIE PROJEKTANTÓW Oświadczam, że projekt budowlany obiektu: OBIEKT: Plac zabaw ADRES OBIEKTU: ul. Traugutta, Pułtusk, dz. nr 39/42, obr. 13 opracowany dla inwestora: INWESTOR: Gmina Pułtusk w okresie: DATA OPRACOWANIA: marzec 2017 r. jest kompletny z punktu widzenia celu jakiemu ma służyć i został sporządzony zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej: PROJEKTANT, NR UPRAWNIEŃ PODPIS

4 1. Podstawa opracowania - Zlecenie Inwestora - Wytyczne inwestora - Wizja lokalna OPIS TECHNICZNY - Mapa sytuacyjna terenu objętego opracowaniem (skala 1:500), - Normy odnoszące się do placów zabaw 2. Cel i zakres opracowania. Celem opracowania jest zaprojektowanie placu zabaw dla dzieci W zakres opracowania wchodzi: - plac zabaw z elementami zabawowymi, - ciąg komunikacyjny - mała architektura: ławki parkowe, kosze na śmieci, altana śmietnikowa - zieleń 3. Opis stanu istniejącego Teren opracowania zlokalizowany jest przy, ul. Traugutta Dz. Nr 39/42 obręb 13 w Pułtusku Na projektowanym terenie obecnie zlokalizowane są pozostałości po dawnym placu zabaw oraz altana śmietnikowa. Obszar przeznaczony na plac zabaw nie jest ogrodzony. W bezpośrednim sąsiedztwie terenu znajdują się budynki domów wielorodzinnych. 4. Inwentaryzacja zieleni Na terenie przeznaczonym do budowy placu zabaw zlokalizowane są dwa drzewa będące elementem roślinności wysokiej. Na terenie objętym zagospodarowaniem placu zabaw projektuje się zieleń wg. specyfikacji. 5. Opis projektowanego miejsca przeznaczonego na plac zabaw. Powierzchnia placu zabaw: 268 m2

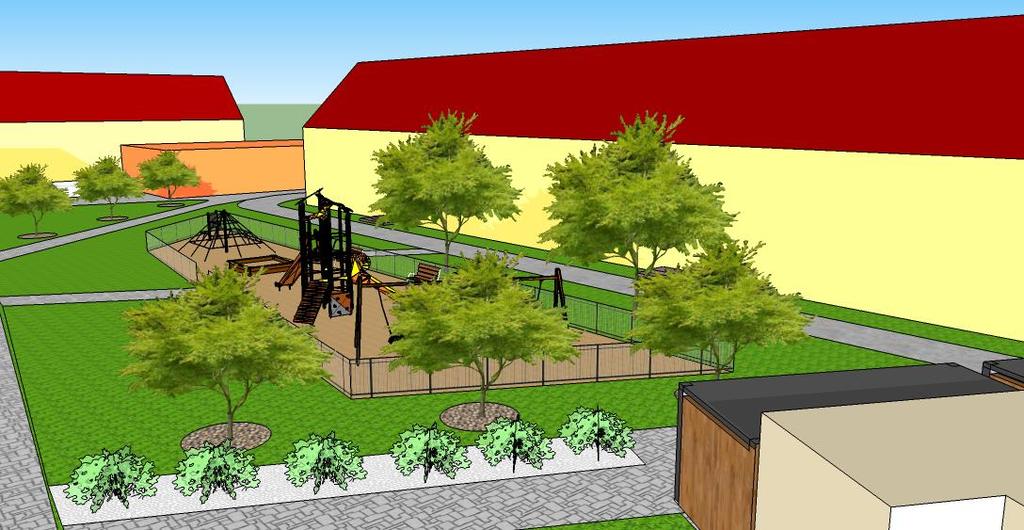

5 5.1. Plan zagospodarowania. Zaprojektowano plac zabaw o powierzchni 268 m2 w równoległoboku o bokach 9 x 39 x 28 x 12 Będzie on wydzielony od pozostałej części terenu ogrodzeniem Wejścia na plac zabaw zaprojektowano od strony południowej i północnej, wydzielone furtkami, o szerokość 1m. Plac zabaw zostanie wyposażony w ciąg komunikacyjny o szerokości 1,5m. stanowiący dojście do strefy, na której rozmieszczone są urządzenia zabawowe Prace przygotowawcze W ramach robót przygotowawczych należy oczyścić i wyrównać teren oraz usunąć istniejące elementy zagospodarowania Roboty projektowane, rozwiązania konstrukcyjne. Ogrodzenie terenu placu zabaw z elementów panelowych o wysokości 1,03 m ocynkowane, kolor zielony, furtka wysokości 1, 03 m. szerokości 1,m. Wyposażenie placu zabaw w urządzenia do zabawy. Wszystkie urządzenia i elementy wyposażenia placu zabaw należy posadowić na fundamencie i montować zgodnie z PN-EN :2009, PN-EN :2009 i specyfikacją techniczną. Wszystkie montowane urządzenia i elementy wyposażenia placu zabaw muszą posiadać atesty i certyfikaty bezpieczeństwa potwierdzające, że zostały wykonane w oparciu o obowiązujące normy w tym zakresie oraz posiadać dopuszczenie do stosowania w kontakcie z dziećmi. Wykonanie montażu urządzeń mogą dokonywać osoby, firmy przeszkolone w tym celu przez producentów zabawek oraz w oparciu o instrukcje montażu, zaleceń, wskazówek i pod nadzorem dostawcy oraz inspektora nadzoru. Zgodnie z wytycznymi Inwestora plac zabaw będzie wyposażony w następujące urządzenia do zabawy: 1. Zestaw zabawowy 2. Huśtawka Bocianie Gniazdo 3. Huśtawka Podwójna Wahadłowa 4. Kiwak na przegubach 5.Tablica rysunkowa 6. Linarium Piramida 7. Piaskownica 8. Trzy urządzenia siłowni terenowej Konstrukcja urządzeń. Wszystkie elementy urządzeń zabawowych które wykonane są z konstrukcji metalowej ( ocynkowanej metodą ogniową ) są pomalowane i montowane na fundamentach, w postaci gotowych prefabrykatów betonowych. Urządzenia drewniane są odpowiednio zabezpieczone i pomalowane. UWAGA: WSZYSTKIE URZĄDZENIA ZABAWOWE MUSZĄ BYĆ WYKONANE Z BEZPIECZNYCH I TRWAŁYCH MATERIAŁÓW ZGODNIE Z POLSKIMI NORMAMI (PN-EN 1176 )ORAZ WARUNKAMI BEZPIECZEŃSTWA!

6 Wyposażenie placu zabaw w elementy dodatkowe. Na podstawie wytycznych Inwestora projektuje się następujące elementy dodatkowe wyposażenia placu zabaw: - ławka ogrodowa sztuk 2 - kosz na śmieci sztuk 2 - tablica informacyjna z regulaminem sztuk 1, Zieleń Na terenie projektuje się niską roślinność rabatową i krzewiastą. Wokół terenu planowane są nasadzenia małych drzew. Nawierzchnia bezpieczna Projektuje się nawierzchnię z piasku obejmująca powierzchnię zajmowaną przez urządzenia zabawowe wraz ze strefą bezpieczeństwa do każdego z nich. Grubości warstwy nawierzchni wynosi 30 cm w celu zabezpieczenia ewentualnych upadków. Specyfika piasku stosowanego do piaskownic. Piasek do piaskownic to skała okruchowa o wielkości ziaren 0,05 2 mm której głównym składnikiem jest kwarc. Skała taka musi być myta przesiewana i sortowana a piasek z niej uzyskany musi posiadać atest Państwowego Zakładu Higieny PZH i być przeznaczony do piaskownic. Nawierzchnia komunikacyjna Projektuje się nawierzchnię z kostki brukowej do stosowania na zewnątrz zgodnie z normą w formie prostej ścieżki. Nawierzchnię komunikacyjną należy ograniczyć obrzeżem. Nawierzchnie należy układać na warstwie piasku i klińca, stabilizowanego mechanicznie. W celu ułatwienia spływu wód opadowych należy zastosować spadek poprzeczny 2%.Przygotowanie podłoża bardzo ważne jest odpowiednie wykonanie, a następnie fachowy odbiór podłoża, przed przystąpieniem do montażu. Wykonawca a także osoba kontrolująca musi się ściśle stosować do instrukcji producenta przy przygotowaniu podłoża, przed ostatecznym montażem nawierzchni bezpiecznej. 6. Ochrona środowiska Projektowany plac zabaw poprzez uporządkowanie terenu i nadanie mu określonej funkcji rekreacyjnej wpłynie korzystnie na stan środowiska naturalnego. 7. Uwagi końcowe Wszystkie wymiary należy dokładnie ustalić na budowie. W przypadku wątpliwości lub niejasności należy odpowiednio niezwłocznie zwrócić się z zapytaniem do projektanta lub/i do dostawcy określonego systemu/materiałów. Wszystkie zastosowane materiały powinny odpowiadać obowiązującym normom oraz posiadać wymagane atesty i certyfikaty oraz nie mogą stanowić zagrożenia dla higieny i zdrowia użytkowników wg wymogów Ustawy "Prawo budowlane". W zależności od zastosowanych materiałów należy bezwzględnie przestrzegać technologii i wymagań producentów. Prace budowlane należy wykonać z należytą starannością oraz wiedzą i sztuką budowlaną oraz wg odpowiednich norm i specyfikacji technicznej wykonania i odbioru załączonej do projektu.

7 OGRODZENIE Ogrodzenie należy wykonać z gotowych elementów systemowych. Wysokość ogrodzenia wynosi 1,03 m Wysokość i szerokość furtki jest równa 1,0 m Rozstaw w osiach słupków równy jest 2,11 m Ogrodzenie przeznaczone do montażu musi być wykonane z elementów metalowych, ocynkowanych i pomalowanych. URZĄDZENIA Montaż urządzenia zgodnie z kartą techniczną producenta.

8

9
