1 SYSTEM PARKOWANIA Instrukcja obsługi-montażu MaxiCar E9-6 / C9-6

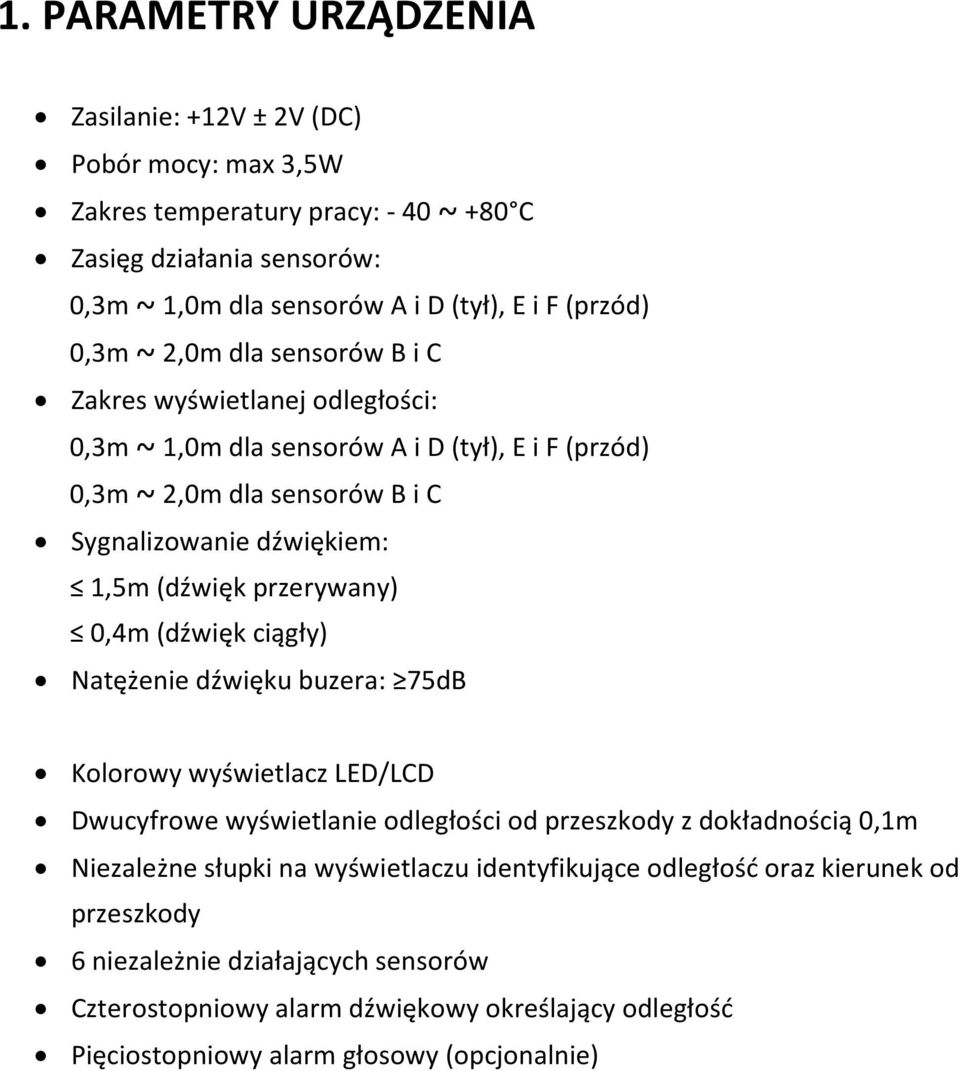

2 1. PARAMETRY URZĄDZENIA Zasilanie: +12V ± 2V (DC) Pobór mocy: max 3,5W Zakres temperatury pracy: - 40 ~ +80 C Zasięg działania sensorów: 0,3m ~ 1,0m dla sensorów A i D (tył), E i F (przód) 0,3m ~ 2,0m dla sensorów B i C Zakres wyświetlanej odległości: 0,3m ~ 1,0m dla sensorów A i D (tył), E i F (przód) 0,3m ~ 2,0m dla sensorów B i C Sygnalizowanie dźwiękiem: 1,5m (dźwięk przerywany) 0,4m (dźwięk ciągły) Natężenie dźwięku buzera: 75dB Kolorowy wyświetlacz LED/LCD Dwucyfrowe wyświetlanie odległości od przeszkody z dokładnością 0,1m Niezależne słupki na wyświetlaczu identyfikujące odległość oraz kierunek od przeszkody 6 niezależnie działających sensorów Czterostopniowy alarm dźwiękowy określający odległość Pięciostopniowy alarm głosowy (opcjonalnie)

przerywany) 0,4m (dźwięk ciągły) Natężenie dźwięku buzera: 75dB Kolorowy wyświetlacz LED/LCD Dwucyfrowe wyświetlanie odległości od przeszkody z dokładnością 0,1m Niezależne słupki na

3 2. OGÓLNY SCHEMAT INSTALACJI Sensor F Sensor D Sensor C Sensor B Sensor E Sensor A Wyświetlacz Centralka 3. SCHEMAT PODŁĄCZENIA Sensor D Sensor C Sensor B Sensor A Sensor F Sensor E Wyświetlacz Niebieski Biały Czarny Czerwony Podłączyć do +12V lampy cofania Podłączyć do +12V światła stopu Podłączyć do masy pojazdu Podłączyć do +12V ACC

SCHEMAT PODŁĄCZENIA Sensor D Sensor C Sensor B Sensor A Sensor F Sensor E

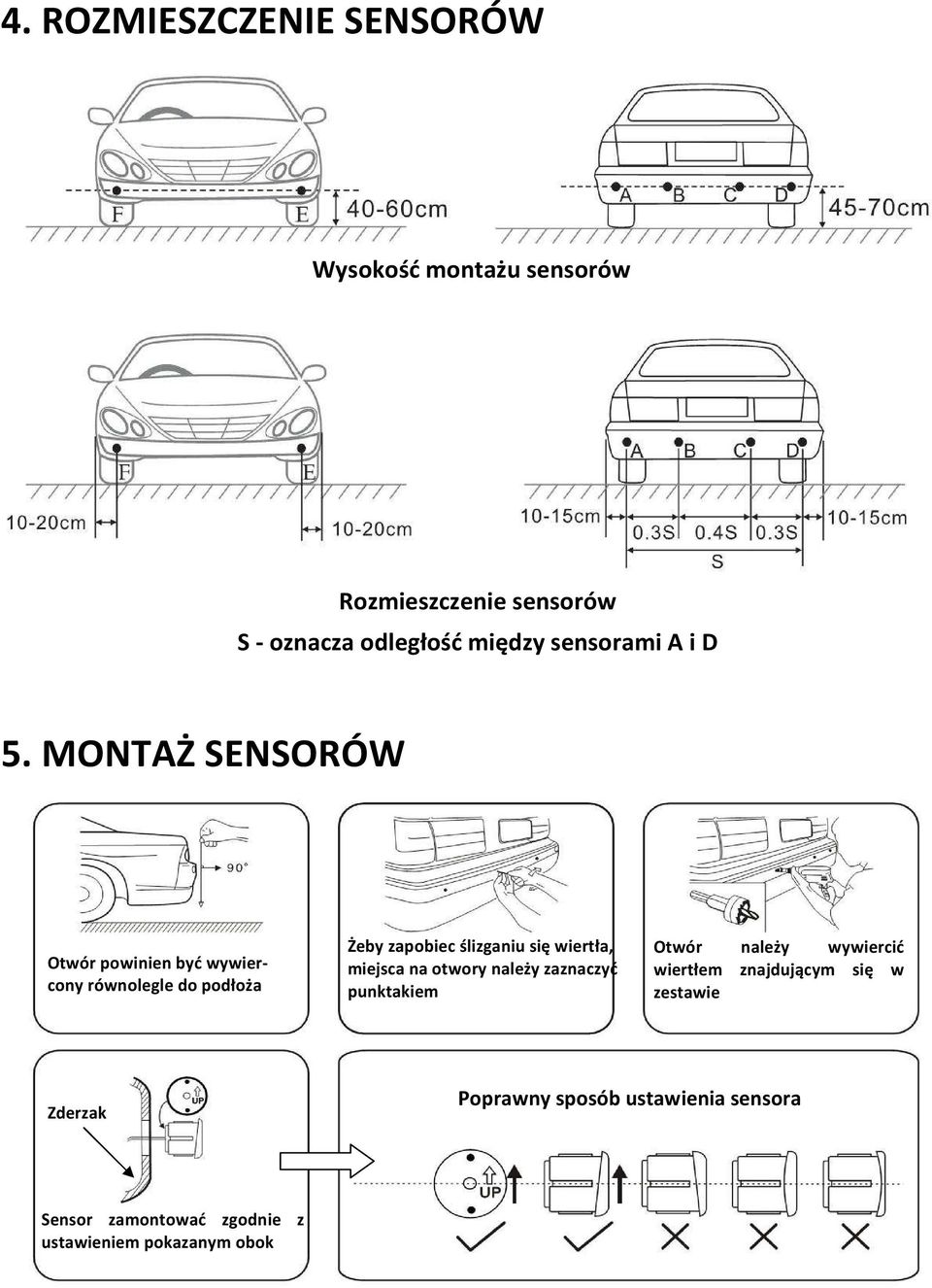

4 4. ROZMIESZCZENIE SENSORÓW Wysokość montażu sensorów Rozmieszczenie sensorów S - oznacza odległość między sensorami A i D 5. MONTAŻ SENSORÓW Otwór powinien być wywiercony równolegle do podłoża Żeby zapobiec ślizganiu się wiertła, miejsca na otwory należy zaznaczyć punktakiem Otwór należy wywiercić wiertłem znajdującym się w zestawie Zderzak Poprawny sposób ustawienia sensora Sensor zamontować zgodnie z ustawieniem pokazanym obok

MONTAŻ SENSORÓW Otwór powinien być wywiercony równolegle do podłoża Żeby zapobiec ślizganiu się wiertła,

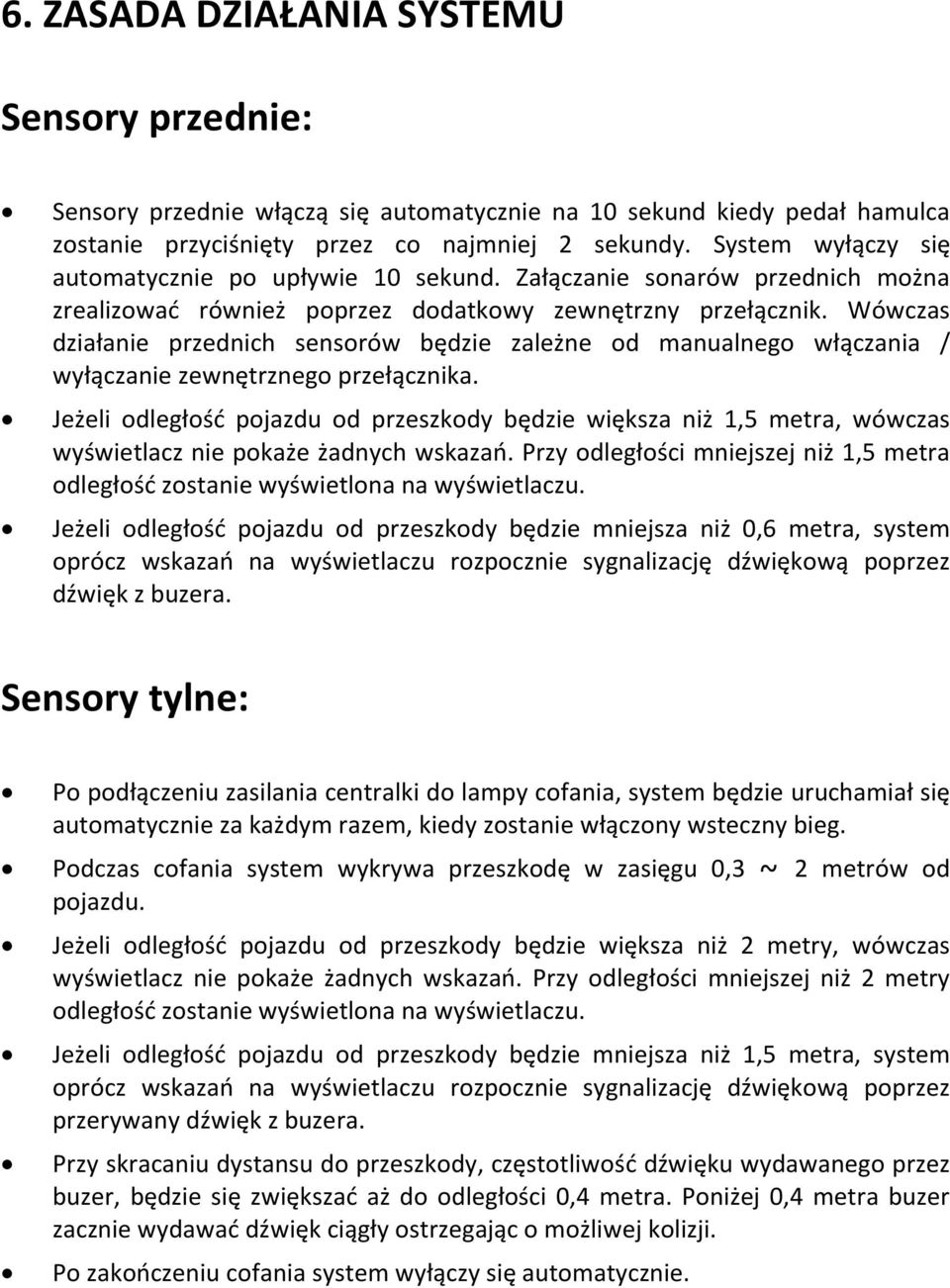

5 6. ZASADA DZIAŁANIA SYSTEMU Sensory przednie: Sensory przednie włączą się automatycznie na 10 sekund kiedy pedał hamulca zostanie przyciśnięty przez co najmniej 2 sekundy. System wyłączy się automatycznie po upływie 10 sekund. Załączanie sonarów przednich można zrealizować również poprzez dodatkowy zewnętrzny przełącznik. Wówczas działanie przednich sensorów będzie zależne od manualnego włączania / wyłączanie zewnętrznego przełącznika. Jeżeli odległość pojazdu od przeszkody będzie większa niż 1,5 metra, wówczas wyświetlacz nie pokaże żadnych wskazań. Przy odległości mniejszej niż 1,5 metra odległość zostanie wyświetlona na wyświetlaczu. Jeżeli odległość pojazdu od przeszkody będzie mniejsza niż 0,6 metra, system oprócz wskazań na wyświetlaczu rozpocznie sygnalizację dźwiękową poprzez dźwięk z buzera. Sensory tylne: Po podłączeniu zasilania centralki do lampy cofania, system będzie uruchamiał się automatycznie za każdym razem, kiedy zostanie włączony wsteczny bieg. Podczas cofania system wykrywa przeszkodę w zasięgu 0,3 ~ 2 metrów od pojazdu. Jeżeli odległość pojazdu od przeszkody będzie większa niż 2 metry, wówczas wyświetlacz nie pokaże żadnych wskazań. Przy odległości mniejszej niż 2 metry odległość zostanie wyświetlona na wyświetlaczu. Jeżeli odległość pojazdu od przeszkody będzie mniejsza niż 1,5 metra, system oprócz wskazań na wyświetlaczu rozpocznie sygnalizację dźwiękową poprzez przerywany dźwięk z buzera. Przy skracaniu dystansu do przeszkody, częstotliwość dźwięku wydawanego przez buzer, będzie się zwiększać aż do odległości 0,4 metra. Poniżej 0,4 metra buzer zacznie wydawać dźwięk ciągły ostrzegając o możliwej kolizji. Po zakończeniu cofania system wyłączy się automatycznie.

Wówczas działanie przednich sensorów będzie zależne od manualnego włączania / wyłączanie zewnętrznego przełącznika.

6 7. SYGNALIZACJA DŹWIĘKOWA Etap Odległość Dźwięk buzera Alert głosowy Zalecenie cofania od przeszkody 1 >2m Brak Brak 2 2.0m Brak 2.0m Bezpieczna m Brak Brak odległość 4 1.5m Bi---Bi---Bi 1.5m m Bi---Bi---Bi Brak 6 1.0m Bi--Bi--Bi 1.0m m Bi--Bi--Bi Brak 8 0.6m Bi-Bi-Bi 0.6m 9 0.5m Bi-Bi-Bi Brak m Bi Stop, Stop m Bi Brak Cofać powoli STOP 8. WYŚWIETLACZ WSKAZANIA WYŚWIETLACZA: zakres 0.0 ~ 2.0m dokładność wskazania 0.1m dla odległości <0.3m wyświetlacz pokazuje 0.0 dla odległości >2.0m wyświetlacz pokazuje. MUTE brak alertów głosowych (opcja dla E9-4 / C9-4) STOP włącza się poniżej 0.4m, ostrzega o możliwej kolizji (opcja dla E9-4 / C9-4)

4m Bi------- Stop, Stop 11 0.3-0.1m Bi------- Brak Cofać powoli STOP 8. WYŚWIETLACZ WSKAZANIA WYŚWIETLACZA: zakres 0.0 ~ 2.0m dokładność wskazania 0.1m dla odległości <0.

7 Model LED E9-6 Ostrzeżenie poniżej 0.8m Sensor F Status słupków LED dla sensorów A i B Sensor E Status słupków LED dla sensorów C i D >2.0m niebieski (mruga) m niebieski m zielony m zielony m żółty m żółty m czerwony m czerwony Sensor A Sensor B Sensor C Sensor D Model LCD C9-6 Sensor E Sensor F Ostrzeżenie poniżej 0.8m 1.0m 0.6m >0.4m (mruga) 0.4m 0.6m 0.8m 1.0m 1.5m 2.0m >2.0m (mruga) Sensor A Sensor B Sensor C Sensor D

0m niebieski - 1 1.5m zielony - 2 1.2m zielony - 3 1.0m żółty - 4 0.8m żółty - 5 0.6m czerwony - 6 0.
