1 SYSTEM WSPOMAGANIA PARKOWANIA INSTRUKCJA

2 Wstêp Urz¹dzenie wspomagaj¹ce parkowanie jest urz¹dzeniem mierz¹cym odleg³oœæ. Elektronicznie monitoruje obszar z przodu pojazdu, ostrzegaj¹c kierowcê dÿwiêkiem lub wskaÿnikiem LED o przeszkodach. Ka de urz¹dzenie Steelmate przechodzi szczegó³owe i wymagaj¹ce testy przed wysy³k¹. System ten jest precyzyjnym urz¹dzeniem dzia³aj¹cym w ka dych warunkach pogodowych (ciep³o lub zimno, w deszczu lub œniegu). Z pomoc¹ tego urz¹dzenia wspomagaj¹cego parkowanie, podró bêdzie bardziej bezpieczna i wygodna. 1. Urz¹dzenie wspó³pracuje z zasilaniem 12V 2. Urz¹dzenie powinno byæ zainstalowane przez wyspecjalizowanego instalatora 3. Unikaæ wysokich temperatur i wysokich napiêæ podczas instalacji 4. Wszystkie po³¹czenia elektryczne powinny byæ zaizolowane 5. Po monta u nale y przetestowaæ system Wa na uwaga dla Kierowców: Urz¹dzenie ma za zadanie tylko wspomagaæ kierowcê. Odpowiednia technika jazdy oraz u ywanie lusterek s¹ zawsze podstaw¹.

Jak to dzia³a: 1.Jak uaktywniæ system wspomagania parkowanie System uaktywnia siê po przekrêceniu w³¹czeniu zap³onu (stacyjka w pozycji I / ACC ON). 2.

3 Jak to dzia³a: 1.Jak uaktywniæ system wspomagania parkowanie System uaktywnia siê po przekrêceniu w³¹czeniu zap³onu (stacyjka w pozycji I / ACC ON). 2.Funkcja samo-kontroli Po w³¹czeniu zap³onu system automatycznie przeprowadzi test czujników. I Czujniki sprawne: System zakomunikuje gotowoœæ do pracy jednym pojedynczym sygna³em. W przypadku wersji z wyœwietlaczem zostan¹ w³¹czone pomarañczowe diody LED po jednej na stronê. II Czujniki uszkodzone System poinformuje o co najmniej jednym uszkodzonym czujniku 3-ktornym dÿwiêkiem przy przejœciu w stan gotowoœci. System bêdzie dzia³a³ dalej ze sprawnymi czujnikami. Nale y wymieniæ uszkodzone czujniki jak najszybciej. W modelu z wyœwietlaczem iloœæ uszkodzonych czujników i ich umiejscowienie jest wyœwietlane na wskaÿniku. E1: jeden czujnik uszkodzony E2: dwa czujniki uszkodzone E3: trzy czujniki uszkodzone E4: cztery czujniki uszkodzone

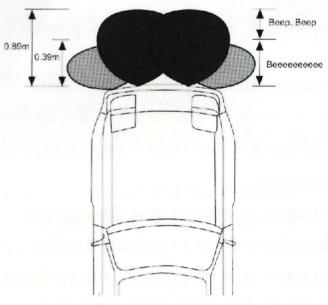

Ostrzeganie 3-stanowym trybem dÿwiêkowym (dla systemu z buzerem) Etap Zasiêg DŸwiêk 1 2 3 0.89~0.6m 0.

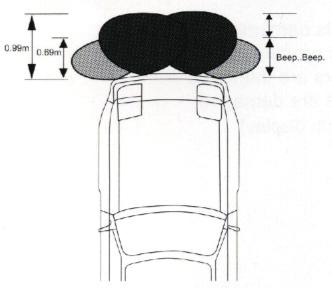

Dla systemu z wyœwietlaczem LCD Etap Zasiêg DŸwiêk Uwaga 1 2 3 4 5 6 7 0.99~0.9m 0.79~0.7m 0.69~0.6m 0.

4 Ostrzeganie 3-stanowym trybem dÿwiêkowym (dla systemu z buzerem) Etap Zasiêg DŸwiêk ~0.6m 0.59~0.3m <0.3m Biip..Biip Biiiip.Biiiip Biiiiiiiiiiiiiiiii Dla systemu z buzerem. Dla systemu z wyœwietlaczem LCD Etap Zasiêg DŸwiêk Uwaga ~0.9m 0.79~0.7m 0.69~0.6m 0.59~05m 0.49~0.4m 0.39~0.3m <0.3m Biip..Biip Biiiip.Biiiip Biiiiiiiiiiiiiiiii Bezpiecznie Powoli Stop Dla systemu z wyœwietlaczem

5 Schemat po³¹czeñ: Ró owy ó³ty Bia³y Czarny +12V ACC/ON centralka Czujnik D Wyœwietlacz (opcjonalnie) Buzer Czujnik C Czujnik B Czujnik A Jednostki: cm Schemat instalacji dla 4-ch przednich czujników Dla systemu z cyfrowym wyœwietlaczem Wyœwietlacz bêdzie pokazywa³ odleg³oœæ do momentu kiedy odleg³oœæ bêdzie mniejsza ni 0.3m - wtedy na wyœwietlaczu bêdzie widoczne -P.

6 Instalacja czujników Wa ne: czujnik powinien byæ zamontowany zgodnie ze strza³kmi Czujnik powinien byæ zamontowany pionowo Niew³aœciwa instalacja mo e powodowaæ b³êdne dzia³anie Otwory powinny byæ równoleg³e do powierzchni Zaznaczyæ miejsca monta u ostrym narzêdziem Przekrój zderzaka Wywierciæ otwory w wyznaczonych miejscach Umieœciæ czujnik w otworze

7 Uwagi: B³êdne wskazania mog¹ siê pojawiæ w nastêpuj¹cych przypadkach: G³adkie i pochy³e powierzchnie (wi¹zka jest odbita i nie wraca do czujnika) Okr¹g³e i g³adkie obiekty (powierzchnia odbicia wi¹zki jest zbyt ma³a) Przeszkody poch³aniaj¹ce fale dÿwiêkowe (wi¹zka jest poch³aniana) 1. Silne opady deszczu, bród lub uszkodzony czujnik mog¹ powodowaæ b³êdne odczyty czujników. 2. System nale y przetestowaæ po instalacji. 3. Nale y wymieniæ uszkodzone czujniki jeœli system je wykryje. 4. Urz¹dzenie s³u y jedynie jako pomoc dla kierowcy. Nie ma adnej gwarancji co do wydajnoœci systemu podczas jazdy. 5. Nie nale y pokrywaæ czujników farb¹. Wp³ywa to znacz¹co na ich wydajnoœæ.

8 Mo liwe problemy i ich rozwi¹zania 1. Brak dÿwiêku lub sygnalizacji wskaÿnikiem LED Czy zasilanie jest pod³¹czone prawid³owo do centralki? SprawdŸ po³¹czenie z mas¹ samochodu. 2.Pojawiaj¹cy siê b³êdny alarm Czy czujnik zamontowany jest zbyt nisko lub skierowany do ziemi? 3. Czujnik nie wykrywa adnych przeszkód Czy czujnik s¹ dobrze wpiête w odpowiednie gniazda? Jeœli problem wci¹ istnieje, proszê wykonaæ poni sze kroki: A. U ytkownicy: Skontaktuj siê ze sprzedawc¹ lub najbli yszym centrum serwisowym Steelmate. B. Instalatorzy i sprzedawcy: 1. Wymieñ centralkê i sprawdÿ system. 2. SprawdŸ czujnik za pomoc¹ sprawnej centralki oraz p³askiej tablicy. 3. Pod³¹cz sprawne czujniki do centralki i sprawdÿ dzia³anie. 4. Wyœlij z pytaniem, a postaramy siê odpowiedzieæ jak najszybciej. Wiêcej informacji technicznych dostêpne jest na naszej stronie www:

9 Dane techniczne: Napiêcie zasilania: 9V~16V Czêstotliwoœæ: 40kHz Pr¹d wejœciowy: <300mA G³oœnoœæ buzera: 70~90dB Temperatura pracy: -40 ~ +85 C

10 Warunki gwarancji I. Urz¹dzenie jest objête ograniczon¹ czasowo gwarancj¹ liczon¹ od dnia zakupu. Jeœli usterka pojawi siê podczas u ytkowania urz¹dzenia zgodnie z przeznaczeniem i sposobem uzywania, naprawa gwarancyjna odbywa siê za darmo. * Wymagane jest przedstawienie karty gwarancyjnej. * Model i numer seryjny urz¹dzenia musz¹ siê zgadzaæ z tymi wpisanymi w karcie gwarancyjnej. II. Niniejsza karta gwarancyjna jest wa na tylko danym urz¹dzeniem i traci wa noœæ w przypadku: * Kupuj¹cy nie wype³ni³ karty gwarancyjnej. * Numer seryjny urz¹dzenia jest nieczytelny, zniszczony lub go brak. * Urz¹dzenie zosta³o zmodyfikowane lub u ywane nie zgodnie z przeznaczeniem. * Urz¹dzenie zosta³o uszkodzone fizycznie przypadkowo, umyœlnie, zaniedbane lub niew³aœciwie u ywane lub serwisowane. III. Gwarancja nie obejmuje uszkodzeñ powsta³ych w czasie monta u lub demonta u urz¹dzenia.

11 Warunki gwarancji Poni szy dane musz¹ zostaæ wype³nione i zachowane. Stanowi¹ one wraz z dowodem zakupu podstawê do wszelkich roszczeñ gwarancyjnych. Nazwa: Adres: Autoryzowany sprzedawca: Data zakupu: Marka samochodu: Numer rejestracyjny: Imiê i nazwisko instalatora: Typ urz¹dzenia: Model:
