1 Przykład projektu - Planifikacja nowej fasady wentylowanej na budynku istniejącym już 3 lata Parametry projektu do renowacji: 1. Całkowita szerokość = 188 mm ( 180 mm + 8 mm płyta) 2. Warstwa izolacji termicznej = 120 mm Stelaż SFS Avanti 3. Szczegóły wykonawcze względem szczegółów A F 4. Usytuowanie łączeń: przy oknach i ich nadprożach 5. Płyty o równej szerokości 6. Szerokość łączeń: poziome i pionowe = 8 mm Zadania praktyczne względem tego przykładu: 1. Ustalić system numeryczny i ilość płyt 2. Ustalić listę płyt SWISSPEARL + listę akcesoria

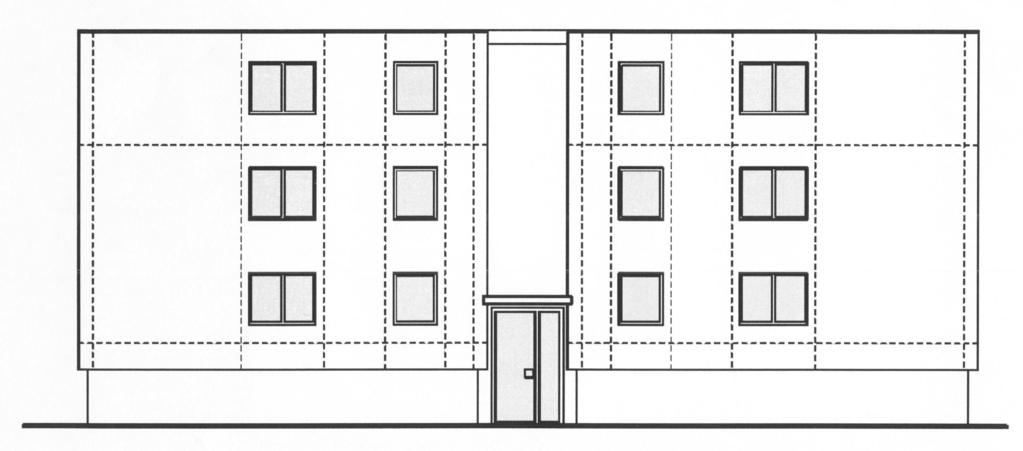

2 Weryfikacja linii pionowych i poziomych przy zastosowaniu jedynie lasera sprawdzić wszystkie intersekcje linii

3 Zmierzyć wymiary istniejące na miejscu Strefa

4 Określić pozycje łączeń Nadproża okien = łącza płyt Łącza pionowe = odstępy między oknami dzielone w równych długościach Strefa

5 Numeracja płyt Wszystkie płyty mające takie same wymiary powinny być oznaczone tym samym numerem

6 Lokalizacja szczegółów A,B,C,D,E,F Podłoże

7 Szczegół A - Skraj budynku Dołożyć do wymiaru istniejącego mm + 8 mm (płyta) + 4 mm ( pół łącze) = 192 mm całkowite, aby znaleźć kąt łączenia płyt

8 Szczegół B detale pionowe okien Dołożyć przy końcu obudowy murowanej istniejącej + 50 mm + 8 mm ( płyt) + 4 mm ( pół łącze) = 62 mm całkowite, aby znaleźć kąt łączenia płyt

9 Szczegół C detal przy podłożu Dołożyć 10 mm przy podłożu, aby pozostawić miejsce na dłuższą płytę

10 Szczegół D parapet przy oknie Na tym samym poziomie parapet i płyty z włókna cementowego

11 Szczegół E nadproże okienne Dołożyć 60 mm przy nadprożu istniejącym

12 Detal F na górze Dołożyć 20mm na górze

13 Wyznaczenie wymiarów między liniami osiowymi Strefa 1: Wymiary istniejące: 4250 mm Szczegół A: = +192 mm Szczegół B: = + 62 mm Całkowite wymiary od osi do osi łączy 4504 mm : 4 = 1126 mm Osie stelażu 1126 mm : 2 = 563 mm Strefa 2: Wymiary istniejące Szczegół C : 2 x 62 = 1640 mm mm Całkowite wymiary od osi do osi łączy 1516 mm : 2 = 758 mm Osie stelażu 758 mm : 2 = 379 mm

14 Wyznaczenie wymiarów między liniami osiowymi Strefa 3: Wymiary istniejące: Szczegół B: 2 x 62 mm 1920 mm +124 mm Całkowite wymiary od osi do osi łączy 2044 mm : 2 = 1022 mm Osie stelażu 1022 mm : 2 = 511 mm Strefa 4: Wymiary istniejące 1090 mm Szczegół B : 2 x 62 mm mm Całkowite wymiary od osi do osi łączy 966 mm Osie stelażu 966 mm : 2 = 483 mm

15 Wyznaczenie wymiarów między liniami osiowymi Strefa 5: Wymiary istniejące: Szczegół B : Szczegół A : mm + 62 mm mm Całkowite wymiary od osi do osi łączy 1524 mm : 2 = 762 mm Osie stelażu 762 mm : 2 = 381 mm

16 Szerokość płyt ( W ) Strefa 1 : Całkowite wymiary od osi do osi łączy 4504 mm : 4 = 1126 mm Szerokość płyty 1126 mm 8 mm = 1118 mm Strefa 2: Całkowite wymiary od osi do osi łączy 1516 mm : 2 = 758 mm Szerokość płyty 758 mm 8 mm = 750 mm Strefa 3: Całkowite wymiary od osi do osi łączy 2044 mm : 2 = 1022 mm Szerokość płyty 1022 mm 8 mm = 1014 mm

17 Szerokość płyt ( W ) Strefa 4: Całkowite wymiary od osi do osi łączy Szerokość płyty 966 mm 966 mm 8 mm = 958 mm Strefa 5 : Całkowite wymiary od osi do osi łączy 1524 mm : 2 = 762 mm Szerokość płyty 762 mm 8 mm = 754 mm

18 Wysokość płyty ( H ) Pozycja 1, 2, 3 : Pozycja 4, 5, 6 : Wymiary istniejące mm Szczegół C Szczegół E Łączenie poziome Wysokość płyt 1110 mm + 10 mm - 60 mm - 8 mm 2342 mm Wymiary istniejące mm Szczegół E Szczegół E Łączenie poziome Wysokość płyt 1350 mm + 60 mm - 60 mm - 8 mm 2632 mm

19 Wysokość płyty ( H ) Pozycja 7, 8, 9, 14 : Wymiary istniejące 790 mm Szczegół E + 60 mm Szczegół F + 20 mm Wysokość płyt 870 mm Pozycja 10, 11 : Wymiary istniejące 1110 mm Szczegół C + 10 mm Wysokość płyty 1120 mm Pozycja 12, 13 : Wymiary istniejące 1350 mm Szczegół E + 60 mm Wysokość płyt 1410 mm

20 Lista płyt : Płyty nr. Wymiary Ilość x x x x x x x x x x x x x x x Rezerwa 3030 x

21 Program do wyliczenia i optymalizacji Kiedy lista jest stworzona, jest przetwarzana przez program wyliczeń i optymalizacji, który posiada każdy dystrybutor SWISSPEARL Program wylicza ilość płyt standardowych wymiarów SWISSPEARL potrzebnych do projektu optymalizując przycięcia znaczy, że ilość odpadów jest sprowadzana do minimum. Program również wylicza ogólną ilość metrów do przycięcia jak również ilość otworów potrzebnych do mocowania, co bardzo ułatwia pracę. Należy także określić kolejność i warunki transportu płyt na paletach ( jeżeli istnieje taka potrzeba względem prac budowlanych )

22 Lista akcesoriów : Produkt: Kolor: Ilość : Uwagi : Kątowniki perforowane surowy 16 I = 2500 mm Profil przepuszczający wodę szary 16 I = 2500 mm Nity białe N x 4 x 18 mm Blacha łącząca pozioma surowy 20 I = 2500 mm
