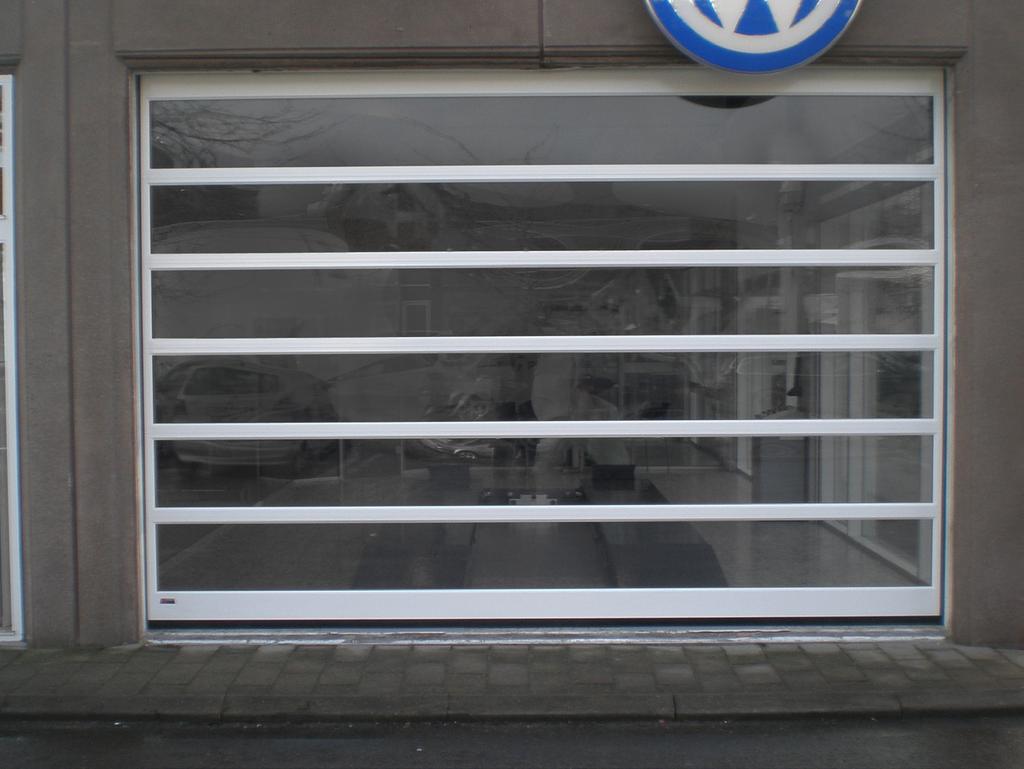

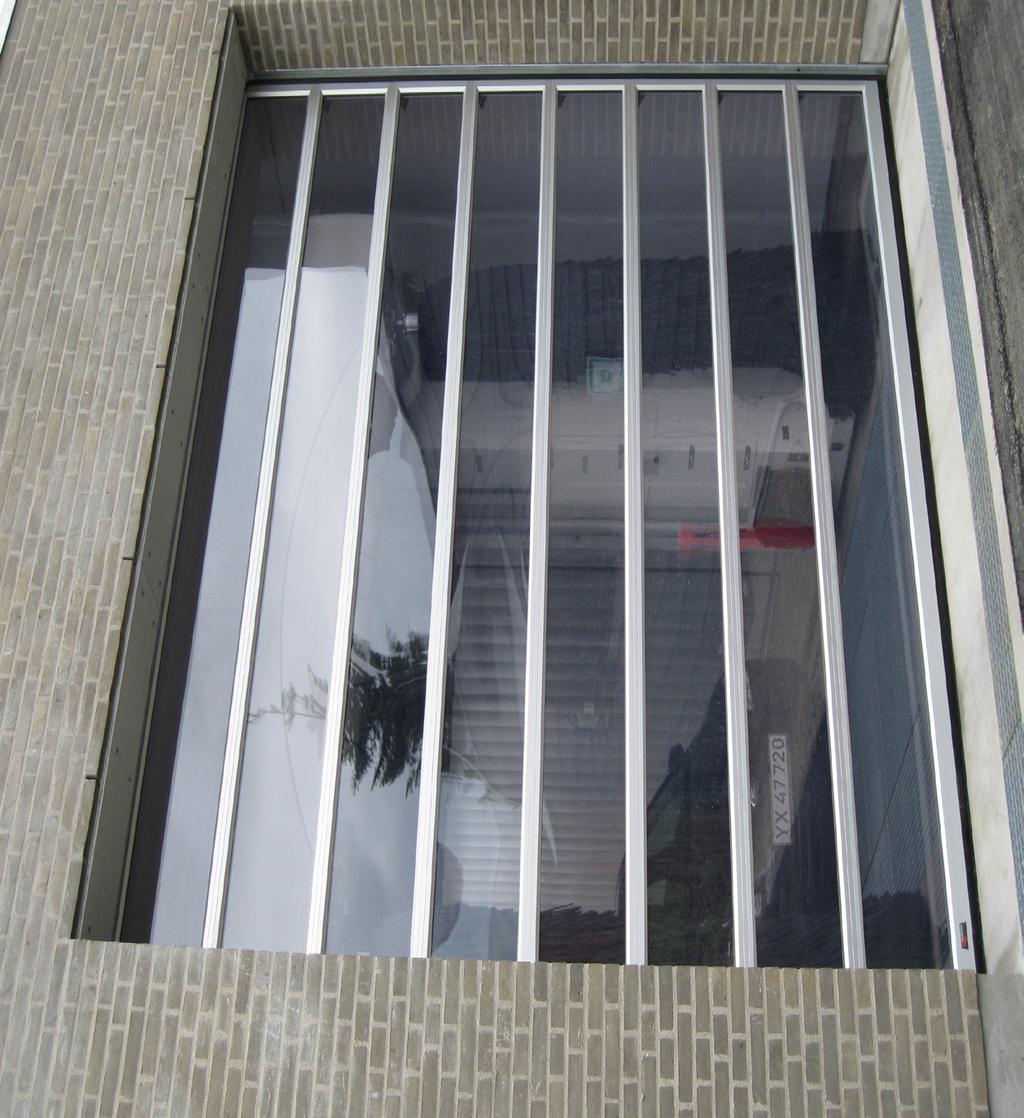

1 4.1 Salony wystawowe Bramy przeznaczone są do budynków, gdzie potrzebny jest dopływ naturalnego światła do ich wnętrza. Bramy wykonane są z profili aluminiowych bez części pionowych. Panorama jest bramą bardzo elegancką, poziome profile aluminiowe pokrywają się z liniami budynku, co powoduje, że brama idealnie wkomponowuje się w elewację budynku, stanowiąc z nią całość. Dlatego bramy Panorama nadają się idealnie do wszelkich salonów tak, aby klient mógł jak najlepiej pokazać i wyeksponować swój produkt, np samochody, statki, łodzie. Bramy panorama są użyteczne również w pomieszczeniach, w których potrzeba bardzo dobrego oświetlenia naturalnego, np. w magazynach, halach produkcyjnych. Rozdział ten opisuje budowę oraz wymagania techniczne dla bramy.

2 4.2 Budowa bramy PŁASZCZ BRAMY Płaszcz bramy składa się z sekcji wykonanych z profili aluminiowych bez części pionowych. Brama jest wykonana zgodnie ze specjalnymi założeniami, zapewniającymi konieczną sztywność i stabilność sekcji z przeszkleniami wykonanych tylko z poziomych profili aluminiowych. Sekcje mają grubość 44 mm. Maksymalna wysokość sekcji środkowych to 500 mm. Sekcje wykonane są z anodowanych profili aluminiowych i posiadają opatentowany system ochrony palców przed przytrzaśnięciem pomiędzy sekcjami, który zabezpiecza palce i inne przedmioty przed przytrzaśnięciem podczas ruchu bramy. Niebezpieczeństwo zgniecenia palców pomiędzy rolkami a prowadnicami pionowymi wyeliminowane jest poprzez zastosowanie dysków zabezpieczających. Bramy mogą mieć maksymalne wymiary 5000 mm x 5000 mm i standardowo wykonane są z anodowanych profili aluminiowych. Profile aluminiowe mogą być także malowane proszkowo lub na mokro na dowolny kolor, tak by spełnić wymagania klienta. WYPEŁNIENIA może być dostarczana z dwoma różnymi rodzajami przeszkleń. Wszystkie przeszklenia mają taką samą wysokość i nie mają pionowych szprosów, co zapewnia maksymalne doświetlenie wnętrza budynków. USZCZELKI Brama NASSAU 9000 Panorama wyposażona jest w komplet uszczelek chroniących przed wiatrem i deszczem. Uszczelka górna przymocowana jest do górnej sekcji i uszczelnia szczelinę pomiędzy sekcją a nadprożem budynku. Uszczelnienie między sekcjami zapewniają uszczelki międzysekcyjne. Dolna sekcja wyposażona jest w uszczelkę z zewnętrznymi i wewnętrznymi wypustkami zapewniającymi idealne uszczelnienie z podłogą. Prowadnice pionowe posiadają uszczelki boczne, uszczelniające szczeliny pomiędzy płaszczem i ścianami. KLASYFIKACJE I NORMY Bramy NASSAU 9000F spełniają wymagania europejskiej normy EN SYSTEM WYWAŻENIA Ciężar bramy równoważony jest poprzez sprężyny skrętne, które są obliczane i produkowane indywidualnie dla każdej bramy. Właściwe wyważenie bramy zapewnia jej bezpieczną i łatwą obsługę.

3 4.3 Budowa bramy BEZPIECZEŃSTWO Ręcznie otwierane bramy 9000 Panorama wyposażone są w zabezpieczenie przed pęknięciem sprężyny skrętej. Mogą być również wyposażone w zabezpieczenie przed pęknięciem linki nawojowej. W ten sposób brama spełnia założenia normy EN i wymagania w odniesieniu do znaku CE. SYSTEM PROWADZENIA NASSAU 9000G może być dostarczona z jednym z kilku rodzajów prowadzeń - w zależności od dostępnego miejsca i wymagań montażowych. Bardzo często preferowanym rozwiązaniem jest zamontowanie bramy jak najbliżej sufitu, po to, aby uzyskać jak największą wolną przestrzeń po otwarciu bramy. Niezależnie od rodzaju systemu prowadzenia, zawsze istnieje możliwość regulacji prowadnic pionowych aby zapewnić prawidłowe otwieranie i zamykanie bramy. Rozdział 8 zawiera szczegółowy opis różnych rodzajów prowadzeń. WYPOSAŻENIE STANDARDOWE/ AKCESORIA Brama NASSAU 9000 Panorama oferowana jest wraz z szerokim zakresem akcesoriów tak, aby spełnić indywidualne potrzeby i wymagania. Należą do nich: Regulowane prowadnice pionowe. Dolne, górne i środkowe zawiasy wraz z rolkami ze stali galwanizowanej dostarczane w standardzie. Regulowane boczne i górne zawiasy. Brama może być wyposażona w różne rodzaje zmków, takie jak rygle, zamki z wkładką cylindryczną, elektrozamki, które pozwalają na automatyczne zamykanie bramy. NASSAU 9000 Panorama może być wyposażona w napęd elektryczny wraz z wieloma urządzeniami sterującymi. MONTAŻ I KONSERWACJA W celu zapewnienia bezpiecznego i niezawodnego działania bramy, jest ważne, aby brama została zamontowana zgodnie z instrukcją montażu wydaną przez NASSAU. Zaleca się, aby bramy segmentowe były konserwowane raz na rok. Ponadto zaleca się regularne przeglądanie wszystkich komponentów bramy, co zapewni wydłużenie jej bezawaryjnej pracy.

4 4.4 Sekcja aluminiowa 90P Model bramy Panorama Kompletna brama złożona z sekcji 90P H 90PL: PH: PL: PH: W Brama wykonana jest z tłoczonych anodyzowanych profili aluminiowych. Wszystkie sekcje posiadają jednakową wysokość. Minimalna wysokość sekcji środkowych wynosi 400 mm, maksymalna zaś 500 mm. Minimalna wysokość dolnej sekcji z niskim profilem dolnym (90PL) wynosi 479 mm, maksymalna zaś 579 mm. Minimalna wysokość dolnej sekcji z wysokim profilem dolnym (90PH) wynosi 547 mm, maksymalna zaś 647 mm. Minimalna wysokość górnej sekcji z niskim profilem górnym (90PL) wynosi 452 mm, maksymalna zaś 552 mm. Minimalna wysokość górnej sekcji z wysokim profilem górnym (90PH) wynosi 520 mm, maksymalna zaś 620 mm. Bramy szersze niż 3800 mm muszą być wyposażone w wysoki profil górny i dolny (90PH). ZAKRES WYMIARÓW PANORAMA [mm] Szerokość (W): Min max Wysokość (H): Min max. 5000

5 4.5 Sekcja aluminiowa 90P Sekcja aluminiowa 90P : Przekrój Strona zewnętrzna Strona wewnętrzna Taśma uszczelniająca Profil aluminiowy Zapinka Profil wzmacniający (automatycznie dostarczany w razie konieczności) Uszczelka Wypełnienie (typ SAN C2) Wypełnienia secji 90P Typ Opis PC 3 mm poliwęglan na zewnątrz i od wewnątrz SAN C2 3 mm standardowy akryl (SAN) z powłoką KASI odporną na zarysowania na zewnątrz i od wewnątrz

6 4.6 Uszczelki Uszczelki w bramie Panorama Wysokiej jakości uszczeli są bardzo ważne, jeśli chcemy aby izolacyjność bramy była jak najwyższa. Uszczelki NASSAU zachowują swój kształt i działają efektywnie w zakresie temperatur od -20 C do +75 C. Uszczelka dolna Ø Ø36 Uszczelka dolna Uszczelka górna Uszczelka górna

7 4.7 Uszczelki Uszczelka boczna Podwójna uszczelka boczna 6 30 Uszczelka międzysekcyjna Uszczelka międzysekcyjna

8 4.8 Szczegóły Brama Panorama: Przekrój Sekcja górna Ochrona przed przycięciem palców między sekcjami Sekcja środkowa Sekcja dolna Ochrona przed przycięciem palców pomiędzy rolką a prowadnicą pionową (opcja) Profile wzmacniające: Bramy powyżej określonej szerokości są wzmacniane aluminiowymi profilami ze zintegrowanymi wzmocnieniami poziomymi. Chronią one bramę przed wyginaniem gdy działa na nią silny wiatr oraz gdy jest po otwarciu w pozycji poziomej. Taśma uszczelniająca Profil aluminiowy ze zintegrowanym wzmocnieniem Uszczelka międzysekcyjna Wypełnienie Zapinka
