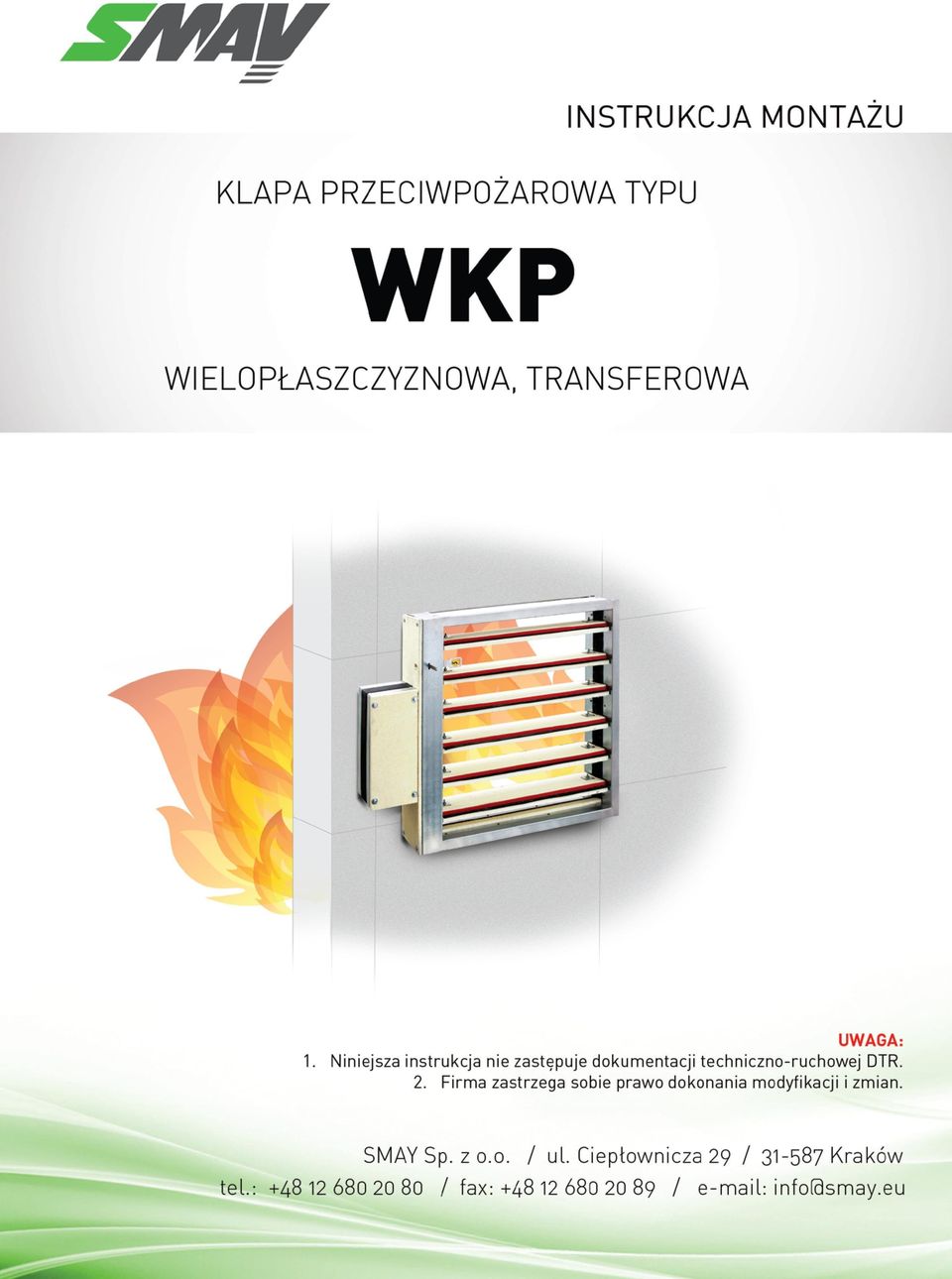

Instrukcja montażu klapy przeciwpożarowej typu WKP

Transkrypt

1 Instrukcja montażu klapy przeciwpożarowej typu WKP strona 1 z 6

2 1. Instrukcja montażu urządzenia Przed przystąpieniem do montażu należy sprawdzić czy podczas transportu lub składowania nie doszło do jakichkolwiek uszkodzeń. Następnie przeprowadzić testowe otwarcie i zamknięcie przegrody w celu sprawdzenia poprawności działania. Zarówno otwarcie jak i zamknięcie powinno odbyć się w sposób płynny. Podczas testowania klapy WKP-T sprawdzić zadziałanie mechanizmu zapadkowego poprzez odłączenie zasilania i odczekanie ok. 1-4 sekund od momentu odjęcia napięcia (jest to czas do zadziałania blokady) do uwolnienia zwalniaka Przegrody lekkie z płyt gipsowo-kartonowych Klapy dla zachowania deklarowanej odporności EI2120 należy montować w ścianach gipsowo-kartonowych, które po uprzednio przeprowadzonym badaniu sklasyfikowano jako EI120. Konstrukcję nośną ścianki działowej stanowią stalowe słupki wykonane z ocynkowanej blachy stalowej zimnogiętej. Do profili stalowych obustronnie przymocowane są po dwie warstwy płyt gipsowo-kartonowych o grubości 12,5 [mm] każda. Płyty gipsowo-kartonowe należy montować tak, aby ich granice łączenia z jednej strony nie pokrywały się z łączeniami sąsiednich warstw. Płyty mocowane są za pomocą śrub szybkiego montażu. Jako wypełnienie ściany stosowana jest wełna mineralna. TECHNOLOGIA MONTAŻU wg rys Wykonać w ścianie otwór prostokątny o wymiarach: (A+315) x (B+240). 2. Na obwodzie otworu montażowego od jego wewnętrznej strony umieścić profile z blachy zimno giętej jak na rys Do osadzonych profili przykręcić wkrętami uprzednio przygotowane płyty gipsowokartonowe: a. o grubości 12,5 [mm] i szerokości 125 [mm] 8 szt., po dwie na każdy bok otworu montażowego; b. o grubości 12,5 [mm] i szerokości 40 [mm] 3 szt. bezpośrednio przylegające do przekładki izolującej korpus urządzenia. 4. Wypełnić stalowe kołnierze klapy wełną mineralną o gęstości min. 150 [kg/m 3 ]. 5. Wsunąć klapę do przygotowanego otworu montażowego, a następnie przykręcić wkrętami korpus przez listwy gipsowo-kartonowe, aż do profili stalowych ścianki działowej. Rozmieścić po 2-4 wkręty na każdy poziomy profil stalowej ramy korpusu oraz po 2-4 na pionowe profile stalowej ramy po przeciwnej stronie układu dźwigniowego. 6. Powstałe w skutek zamocowania klapy otwory będące w sąsiedztwie obudowy siłownika zabezpieczyć. W tym celu należy naciąć 4 stalowe ceowniki o długości mniejszej niż 140 [mm] i skręcić do dolnej i górnej powierzchni puszki oraz do poziomych słupków stalowych ściany działowej (prowadząc wkręty przez listwy z pkt. 3). Wypełnić powierzchnię otworów wełną mineralną o gęstości zalecanej przez producenta ściany, a następnie przytwierdzić po dwie płyty gipsowo-kartonowe po obu stronach ściany. 7. Szczeliny pomiędzy wymiarem zewnętrznym klapy a światłem otworu montażowego uzupełnić warstwą wełny mineralnej o gęstości zalecanej przez producenta ściany. strona 2 z 6

3 8. Obrzeża klapy zasłonić kołnierzem wykonanym z płyt gipsowo-kartonowych o grubości 12,5 [mm] po obu stronach ściany, skręcając je do profili ściany działowej oraz do obrzeży klapy. Uwaga do klapy WKP-T Ostatnią płytę (o gr. 12,5 [mm] i szerokości 300 [mm]), która zakrywa bok z układem dźwigniowym, skręcić, prowadząc wkręty na długości profilu w odległości nie większej niż 25 [mm] od światła przegrody (patrz rys. 1). Zabrania się umieszczania wkrętów w promieniu 50 [mm] od zwalniaka mechanizmu blokującego. W celu zapewnienia dostępu do napędu elektrycznego, wykonać dodatkowy otwór w kołnierzu z płyt gipsowo-kartonowych o wymiarach 140x320 [mm] z odpowiedniej strony ściany działowej. 9. Zamocować ramki montażowe po obu stronach ściany i założyć kratki maskujące. strona 3 z 6

4 Rys. 1. Sposób montażu klap wielopłaszczyznowych typu WKP w ścianach typu lekkiego z płyt gipsowo-kartonowych strona 4 z 6

5 1.2. Przegrody sztywne ścienne TECHNOLOGIA MONTAŻU wg rys Wykonać w ścianie otwór o wymiarach podanych na rys W przypadku montażu klapy z napędem założonym na inną niż pierwsza oś, należy przesunąć ku dołowi otwór pod siłownik odpowiednio o wymiar Nx100, gdzie N nr żaluzji napędzanej bezpośrednio przez siłownik. 3. Wsunąć klapę do otworu montażowego i podeprzeć tak, aby przegroda urządzenia znajdowała się w osi ściany (patrz rys. 2). 4. Po ustawieniu położenia klapy, szczelinę między klapą a ścianą należy dokładnie wypełnić zaprawą murarską cementową, cementowo-wapienną lub betonem. 5. Zamocować ramki montażowe po obu stronach ściany za pomocą dybli szybkiego montażu bądź kotw budowlanych. 6. Założyć kratki maskujące. strona 5 z 6

6 Rys. 2. Sposób montażu klap wielopłaszczyznowych typu WKP w ścianach betonowych i murowanych strona 6 z 6
