Tłumiki akustyczne prostokątne typ DKP ZASTOSOWANIE OPIS URZĄDZENIA

Transkrypt

1 Tłumiki akustyczne prostokątne typ DKP ZASTOSOWANIE Tłumiki akustyczne prostokątne typ DKP przeznaczone są do tłumienia hałasu w instalacjach wentylacyjnych i klimatyzacyjnych. Mogą być łączone z przewodami blaszanymi, murowanymi i betonowymi. OPIS URZĄDZENIA Obudowę zewnętrzną tłumików akustycznych stanowi odcinek przewodu o długości od 0,5+2,0 m zakończony z obu stron kołnierzami. Wkład tłumiący składa się z płyt (kulis) o grubości od 50 do 200 mm przymocowanych do obudowy zewnętrznej nitami jednostronnymi. Płyty o długości przekraczającej 1 m składane są z dwóch części. Wkład tłumiący w kulisach złożony jest z kilku warstw wełny mineralnej o różnych gęstościach. Obudowy zewnętrzne tłumików w wykonaniu standardowym są przystosowane do pracy przy ciśnieniach wewnątrz od Pa. W uzgodnieniu z producentem możliwe jest otrzymanie tłumików przystosowanych do pracy w zakresie ciśnień od Pa. Przy doborze tłumików nie zaleca się przekraczania 12 m/s prędkości przepływu powietrza wewnątrz tłumika.

2 DANE TECHNICZNE Dane techniczne umożliwiają dokonanie wyboru tłumików w zależności od: - wydajności powietrza - prędkości przepływu powietrza wewnątrz tłumika - skuteczności tłumienia w oktawach 250, 500, 1000 Hz Przy pomocy tabel zawartych w karcie można dokonać odpowiedniego doboru tłumików lub ich zamienników o tych samych danych technicznych, ale innych wymiarach. Podstawowe wymiary tłumików DKP Tabela nr I Wymiary płyt tłumiących Grubość Wysokość płyt Długość płyt L (mm) płyt g (mm) H (mm) h h h H +' 2 li + 2 H + l2 li , 500, 750, , 1500, 1750, Zależności prędkości napływu powietrza w N na tłumiki TP od prędkości przepływu w tłumiku w T Tabela nr 2 Typ tłumika TP 100-n-150 % wolnego przekroju 60 W t=6 (m/s) 4,8 Prędkość napływu W«W t=8 (m/s) 6,0 w T=10 (m/s) 100-n ,0 5,0 6, n ,0 5,0 6,0 200-n ,4 4,2 5, n ,6 3,3 4,0 200-n ,6 3,3 4, n ,0 2,4 2,9 n - ilość płyt 7,2

3

4

5

6

7

8

9

10

11

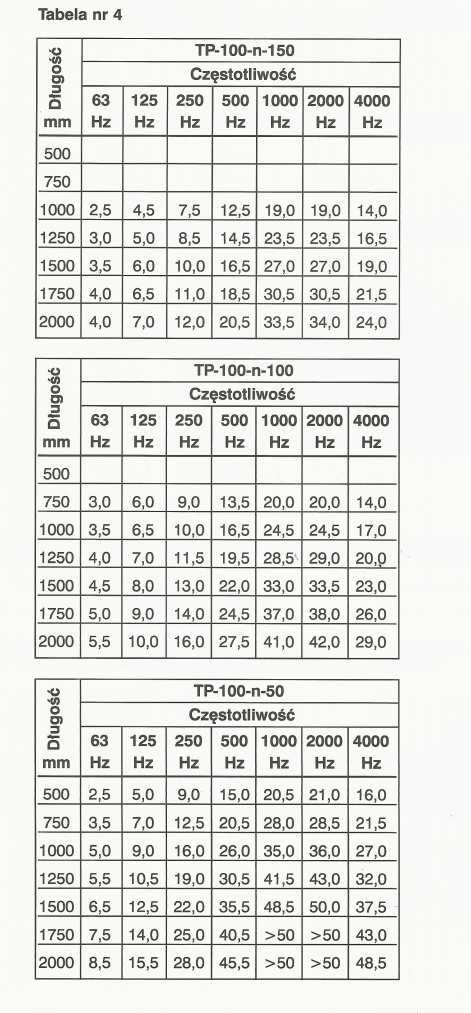

12

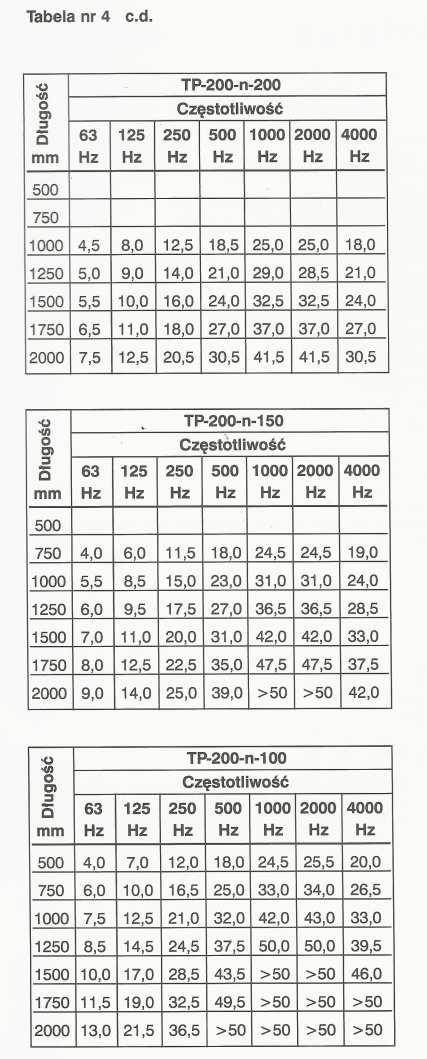

13

14

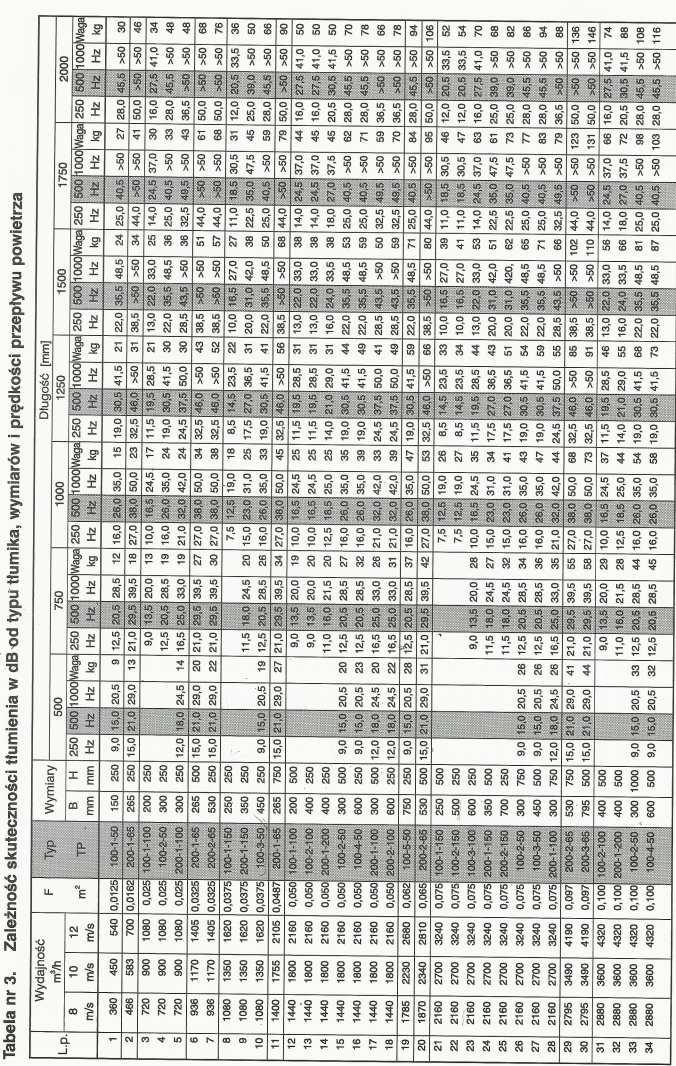

15 INFORMACJE DODATKOWE Przy projektowaniu i montażu instalacji wentylacyjnych i klimatyzacyjnych należy przestrzegać następujących zasad: - przy instalowaniu tłumików DKP jedynym ograniczeniem jest zachowanie pionowego położenia płyt, - napływ powietrza we wszystkich tłumikach powinien być od strony owiewek wpływających na zmniejszenie oporów przepływu powietrza i szumów własnych tłumików, - zaleca się umieszczać tłumik jedną stroną przylegającą do przegrody akustycznej i łączyć z głośniejszą stroną instalacji króćcem elastycznym, - w przypadku konieczności usytuowania tłumika z dala od przegrody cały odcinek od króćca elastycznego do przegrody powinien być zabezpieczony z zewnątrz izolacją akustyczną. Możliwe jest też również wykonanie tłumików o wymiarach i własnościach zamiennych do wyrobów innych firm w tym również z płytami o grubości od 50 do 300mm. PRZYKŁAD DOBORU TŁUMIKÓW W przypadku doboru tłumika o skuteczności tłumienia np. 24 db przy częstotliwości 500 Hz i ilości powietrza przepływającego przez tłumik 3600 m 3 /h oraz przyjętej prędkości przepływu powietrza przez tłumik 10 m/s z tabeli nr 3 poz. od 31 do 35 są do wyboru następujące tłumiki: - DKP o przekroju 600 x 500 i długości L=1000mm - DKP o przekroju 300x 100 i długości L=1000mm - DKP o przekroju 400 x 500 i długości L=1 750mm - DKP o przekroju 630 x 500 i długości L=750 mm - DKP o przekroju 400 x 500 i długości L=1500mm UWAGI: Wszystkie ww. tłumiki posiadają taką samą wolną powierzchnię przepływu powietrza równą 0,1 00 m 2. OZNACZENIE Tłumik akustyczny DKP x Typ Grubość płyty Ilość płyt (1-11) Odstępy między płytami (65, 100, 150, 200 mm) Szerokość ( mm) Wysokość ( mm) Długość (500, 750, 1000, 1250, 1500, 1750, 2000 mm)
