Insulated Door Components. System sprężyn naciągowych. System bram o wysokich parametrach do zastosowań garażowych

Transkrypt

1 Insulated Door Components System sprężyn naciągowych System bram o wysokich parametrach do zastosowań garażowych

2 System sprężyn naciągowych Prosty i szybki, odpowiedni dla bram o wymiarach 3000 mm x 2125 mm (DOW x DOH maks.), System sprężyn naciągowych firmy Kingspan Door Components został zaprojektowany tak, aby uprościć montaż bramy garażowej. Montaż jest prosty i szybki Montaż układu sprężyn jest o wiele łatwiejszy i szybszy, ponieważ główne elementy można zmontować przed samą instalacją. Układ sprężyn został uproszczony, ułatwiając konserwację i demontaż w przypadku przerwania kabla lub złamania sprężyny. Podwójny układ sprężyn i kabli zapewnia zbędność stosowania systemu zabezpieczeń. Wybór wykończenia Zestawy prowadnic pionowych dostępne są gotowe do montażu o standardowej długości. W ich skład wchodzą białe kątowniki pionowe (numer katalogowy lub ), prowadnice pionowe (numer katalogowy: lub ) oraz czarna uszczelka boczna (numer katalogowy lub ). Kątowniki pionowe wraz z białym poziomym profilem nadproża (numer katalogowy: lub ) tworzą atrakcyjną i widoczną z zewnątrz ramę. Pozwala to uzyskać doskonałe wykończenie, nawet jeśli ściana jest nierówna. Gotowe do montażu wszystkie kontowniki i sprężyny mogą zostać w łatwy sposób zmontowane przez producenta bramy Szybki montaż cztery proste etapy montażu bramy Bardziej atrakcyjny wygląd układ sprężyn jest lepiej ukryty Mniej części bębny kablowe, wałki i zabezpieczenia na wypadek pęknięcia sprężyn są zbędne Duże tolerancje montażu dzięki zastosowaniu specyficznych kątowników Mniej miejsca potrzebnego na montaż możliwość zastosowania również przy zredukowanym miejscu po bokach otworu Prostsze rozwiązanie prowadnice poziome są krótsze w porównaniu do systemu EasyClick 70 Prowadnice są montowane na kątownikach z wykorzystaniem śrub i nakrętek, co umożliwia dalszą regulację już po zamontowaniu bramy. Panel RL Golden-Luxe Oak Smooth (dąb złocisty, gładki)

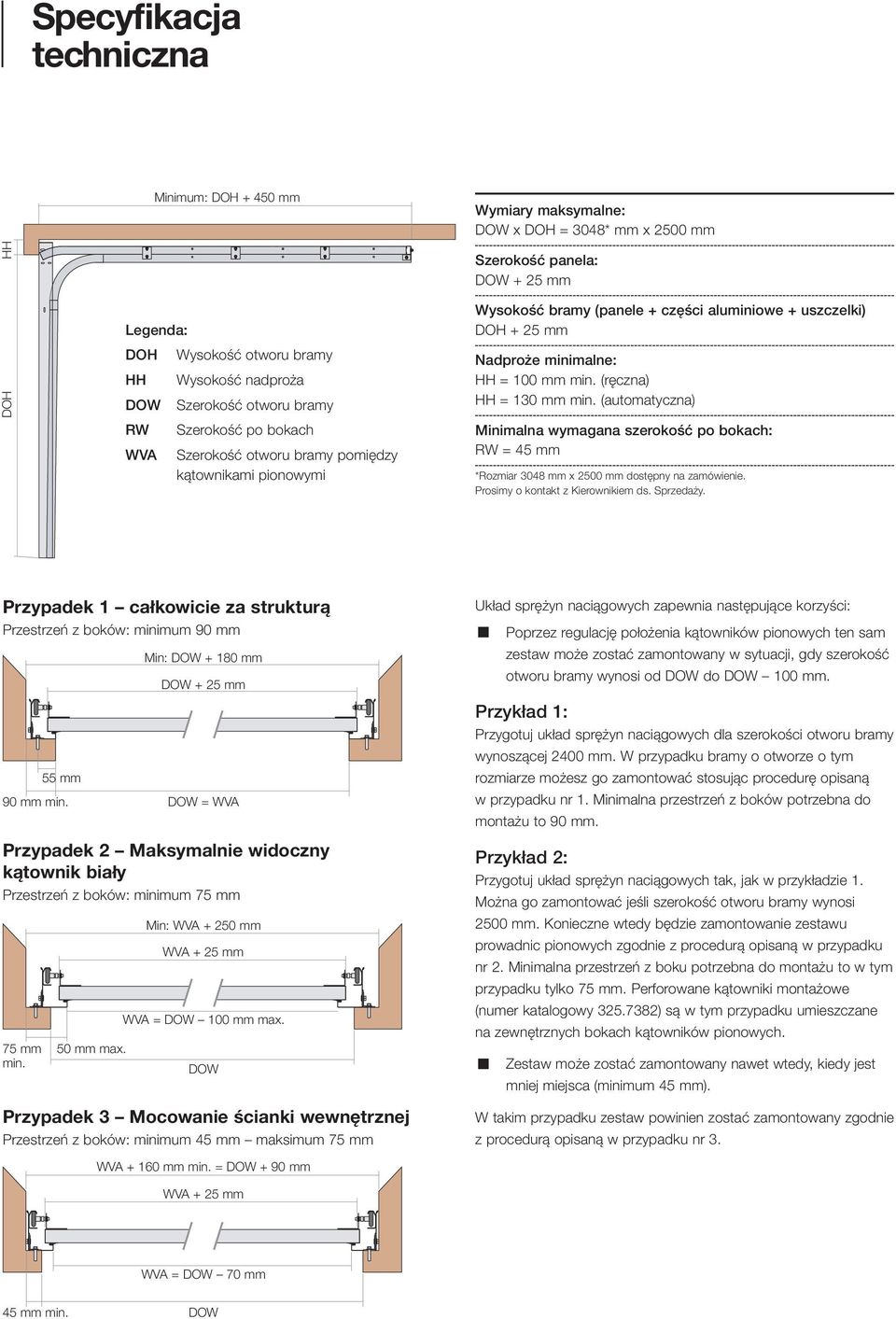

3 Specyfikacja techniczna DOH HH Minimum: DOH mm Legenda: DOH Wysokość otworu bramy HH Wysokość nadproża DOW Szerokość otworu bramy RW Szerokość po bokach WVA Szerokość otworu bramy pomiędzy kątownikami pionowymi Wymiary maksymalne: DOW x DOH = 3048* mm x 2500 mm Szerokość panela: DOW + 25 mm Wysokość bramy (panele + części aluminiowe + uszczelki) DOH + 25 mm Nadproże minimalne: HH = 100 mm min. (ręczna) HH = 130 mm min. (automatyczna) Minimalna wymagana szerokość po bokach: RW = 45 mm *Rozmiar 3048 mm x 2500 mm dostępny na zamówienie. Prosimy o kontakt z Kierownikiem ds. Sprzedaży. Przypadek 1 całkowicie za strukturą Przestrzeń z boków: minimum 90 mm Przypadek 2 Maksymalnie widoczny kątownik biały Przestrzeń z boków: minimum 75 mm 75 mm min. 55 mm 90 mm min. 50 mm max. Min: DOW mm DOW + 25 mm DOW = WVA Min: WVA mm WVA + 25 mm WVA = DOW 100 mm max. DOW Przypadek 3 Mocowanie ścianki wewnętrznej Przestrzeń z boków: minimum 45 mm maksimum 75 mm WVA mm min. = DOW + 90 mm Układ sprężyn naciągowych zapewnia następujące korzyści: Poprzez regulację położenia kątowników pionowych ten sam zestaw może zostać zamontowany w sytuacji, gdy szerokość otworu bramy wynosi od DOW do DOW 100 mm. Przykład 1: Przygotuj układ sprężyn naciągowych dla szerokości otworu bramy wynoszącej 2400 mm. W przypadku bramy o otworze o tym rozmiarze możesz go zamontować stosując procedurę opisaną w przypadku nr 1. Minimalna przestrzeń z boków potrzebna do montażu to 90 mm. Przykład 2: Przygotuj układ sprężyn naciągowych tak, jak w przykładzie 1. Można go zamontować jeśli szerokość otworu bramy wynosi 2500 mm. Konieczne wtedy będzie zamontowanie zestawu prowadnic pionowych zgodnie z procedurą opisaną w przypadku nr 2. Minimalna przestrzeń z boku potrzebna do montażu to w tym przypadku tylko 75 mm. Perforowane kątowniki montażowe (numer katalogowy ) są w tym przypadku umieszczane na zewnętrznych bokach kątowników pionowych. Zestaw może zostać zamontowany nawet wtedy, kiedy jest mniej miejsca (minimum 45 mm). W takim przypadku zestaw powinien zostać zamontowany zgodnie z procedurą opisaną w przypadku nr 3. WVA + 25 mm WVA = DOW 70 mm 45 mm min. DOW

4 Numery katalogowe części Gotowe do montażu zestawy pionowe białe Maksymalna wysokość Kątownik renowacyjny Prowadnice Uszczelka Zestaw otworu bramy* biały pionowe boczna złożony Długość Numer Długość Numer Długość Numer Numer (mm) katalogowy (mm) katalogowy (mm) katalogowy katalogowy *Rozmiary do 3048 mm x 2500 mm są dostępne na zamówienie. Prosimy o kontakt z Kierownikiem ds. Sprzedaży. Gotowe do montażu zestawy poziome Maksymalna Krzywa 90º starter Krzywa 24º starter Zestaw 64 mm 36 mm złożony wysokość otworu Długość Numer Długość Numer Numer bramy* (mm) (mm)** katalogowy (mm)** katalogowy katalogowy **Długości przed zgięciem. Profil poziomy jest mocowany: na nadprożu poprzez płytkę mocującą (numer katalogowy ); na kątownikach pionowych w połączeniu z płytą łączącą na każdym boku numer katalogowy: Profil nadproża biały Numer katalogowy Długość (mm) Kable gotowe do montażu Maksymalna Kabel wysokość otworu podwójny Numer bramy (mm) (mm) katalogowy Konfiguracje gotowych do montażu sprężyn DOW DOH Rodzaje paneli Numer katalogowy (mm) (mm) Kingspan konfiguracji sprężyn Polyester Polygrain Polyester Polygrain Polyester Polyester

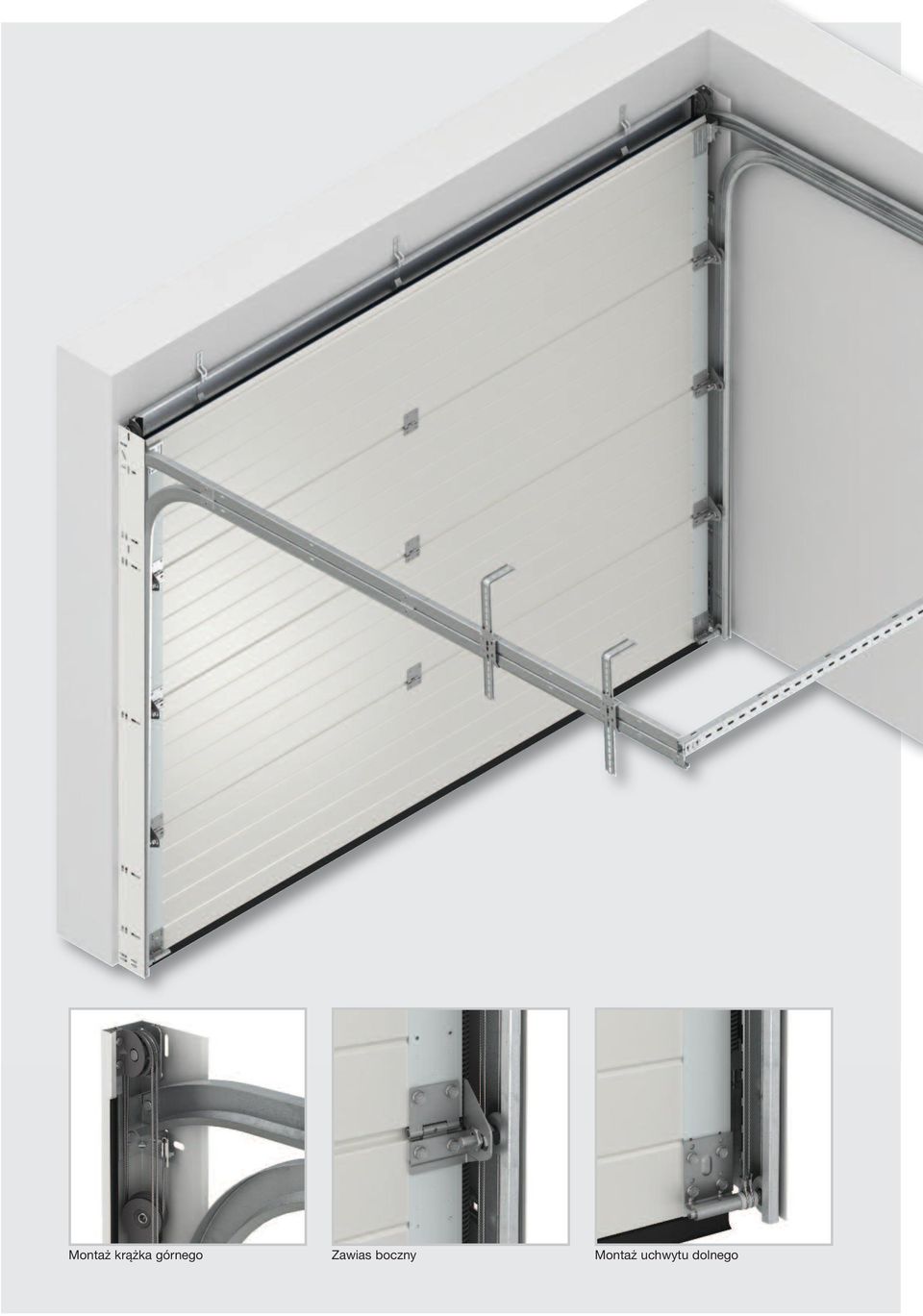

5 Montaż krążka górnego Zawias boczny Montaż uchwytu dolnego
