Kompleksowa oferta System JB-D: Regulowany system montażu okien w przestrzeni izolacji termicznej ścian budynków

Transkrypt

1 Kompleksowa oferta System JB-D: Regulowany system montażu okien w przestrzeni izolacji termicznej ścian budynków

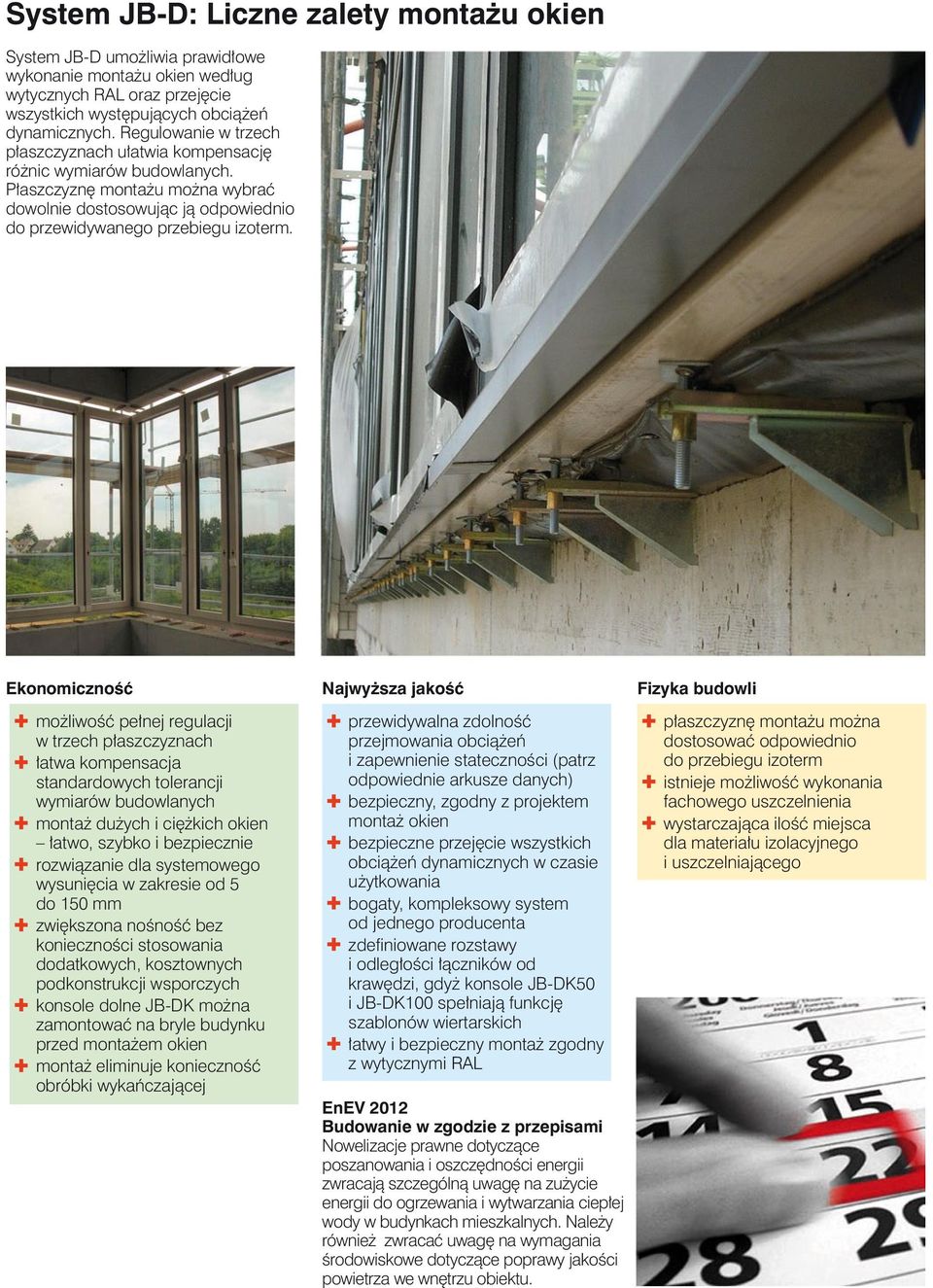

2 System JB-D: Liczne zalety montażu okien System JB-D umożliwia prawidłowe wykonanie montażu okien według wytycznych RAL oraz przejęcie wszystkich występujących obciążeń dynamicznych. Regulowanie w trzech płaszczyznach ułatwia kompensację różnic wymiarów budowlanych. Płaszczyznę montażu można wybrać dowolnie dostosowując ją odpowiednio do przewidywanego przebiegu izoterm. Ekonomiczność Najwyższa jakość Fizyka budowli możliwość pełnej regulacji w trzech płaszczyznach łatwa kompensacja standardowych tolerancji wymiarów budowlanych montaż dużych i ciężkich okien łatwo, szybko i bezpiecznie rozwiązanie dla systemowego wysunięcia w zakresie od 5 do 150 mm zwiększona nośność bez konieczności stosowania dodatkowych, kosztownych podkonstrukcji wsporczych konsole dolne JB-DK można zamontować na bryle budynku przed montażem okien montaż eliminuje konieczność obróbki wykańczającej przewidywalna zdolność przejmowania obciążeń i zapewnienie stateczności (patrz odpowiednie arkusze danych) bezpieczny, zgodny z projektem montaż okien bezpieczne przejęcie wszystkich obciążeń dynamicznych w czasie użytkowania bogaty, kompleksowy system od jednego producenta zdefiniowane rozstawy i odległości łączników od krawędzi, gdyż konsole JB-DK50 i JB-DK100 spełniają funkcję szablonów wiertarskich łatwy i bezpieczny montaż zgodny z wytycznymi RAL EnEV 2012 Budowanie w zgodzie z przepisami Nowelizacje prawne dotyczące poszanowania i oszczędności energii zwracają szczególną uwagę na zużycie energii do ogrzewania i wytwarzania ciepłej wody w budynkach mieszkalnych. Należy również zwracać uwagę na wymagania środowiskowe dotyczące poprawy jakości powietrza we wnętrzu obiektu. płaszczyznę montażu można dostosować odpowiednio do przebiegu izoterm istnieje możliwość wykonania fachowego uszczelnienia wystarczająca ilość miejsca dla materiału izolacyjnego i uszczelniającego

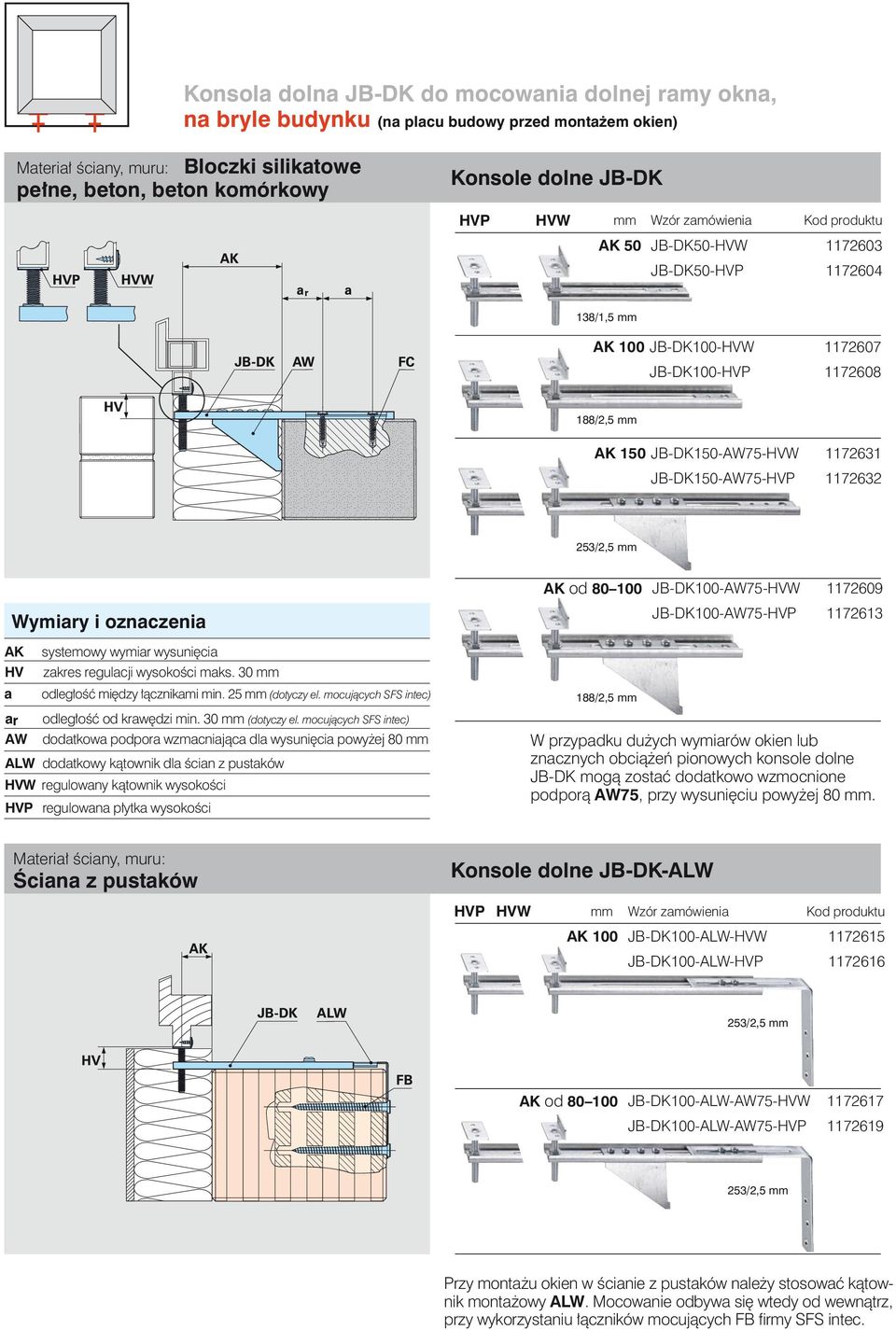

3 Konsola dolna JB-DK do mocowania dolnej ramy okna, na bryle budynku (na placu budowy przed montażem okien) Materiał ściany, muru: Bloczki silikatowe pełne, beton, beton komórkowy Konsole dolne JB-DK HVP HVW mm AK 50 JB-DK50-HVW JB-DK50-HVP /1,5 mm AK 100 JB-DK100-HVW JB-DK100-HVP /2,5 mm AK 150 JB-DK150-AW75-HVW JB-DK150-AW75-HVP /2,5 mm AK od JB-DK100-AW75-HVW Wymiary i oznaczenia JB-DK100-AW75-HVP AK HV a systemowy wymiar wysunięcia zakres regulacji wysokości maks. 30 mm odległość między łącznikami min. 25 mm (dotyczy el. mocujących SFS intec) 188/2,5 mm ar odległość od krawędzi min. 30 mm (dotyczy el. mocujących SFS intec) AW dodatkowa podpora wzmacniająca dla wysunięcia powyżej 80 mm ALW dodatkowy kątownik dla ścian z pustaków HVW regulowany kątownik wysokości HVP regulowana płytka wysokości W przypadku dużych wymiarów okien lub znacznych obciążeń pionowych konsole dolne JB-DK mogą zostać dodatkowo wzmocnione podporą AW75, przy wysunięciu powyżej 80 mm. Materiał ściany, muru: Ściana z pustaków Konsole dolne JB-DK-ALW HVP HVW mm AK 100 JB-DK100-ALW-HVW JB-DK100-ALW-HVP /2,5 mm AK od JB-DK100-ALW-AW75-HVW JB-DK100-ALW-AW75-HVP /2,5 mm Przy montażu okien w ścianie z pustaków należy stosować kątownik montażowy ALW. Mocowanie odbywa się wtedy od wewnątrz, przy wykorzystaniu łączników mocujących FB firmy SFS intec.

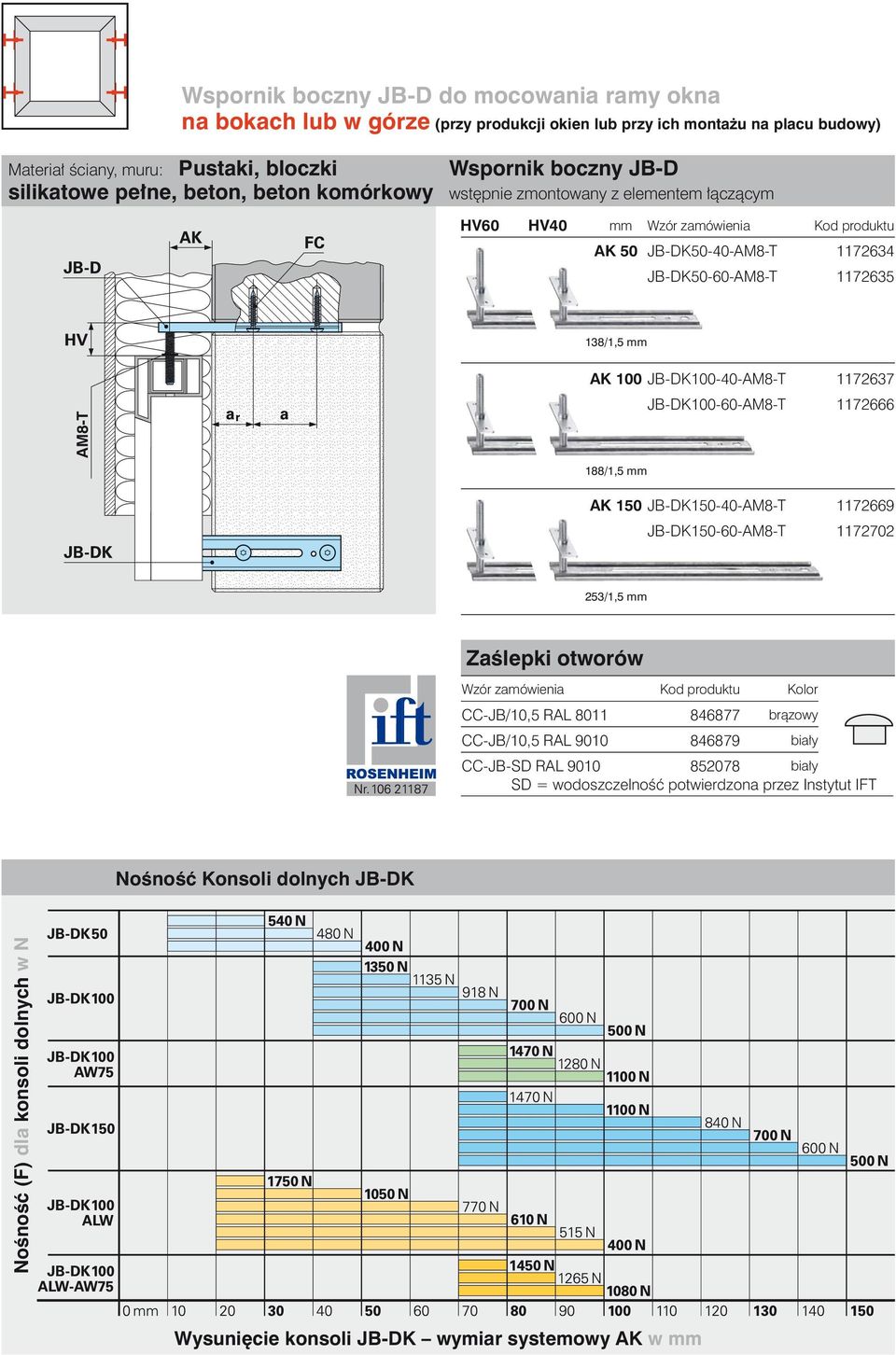

4 Wspornik boczny JB-D do mocowania ramy okna na bokach lub w górze (przy produkcji okien lub przy ich montażu na placu budowy) Materiał ściany, muru: Pustaki, bloczki silikatowe pełne, beton, beton komórkowy Wspornik boczny JB-D wstępnie zmontowany z elementem łączącym HV60 HV40 mm AK 50 JB-DK50-40-AM8-T JB-DK50-60-AM8-T /1,5 mm AK 100 JB-DK AM8-T AM8-T JB-DK AM8-T /1,5 mm AK 150 JB-DK AM8-T JB-DK AM8-T /1,5 mm Zaślepki otworów Kolor CC-JB/10,5 RAL brązowy CC-JB/10,5 RAL biały CC-JB-SD RAL biały SD = wodoszczelność potwierdzona przez Instytut IFT Nośność Konsoli dolnych JB-DK Nośność (F) dla konsoli dolnych w N Wysunięcie konsoli JB-DK wymiar systemowy AK w mm

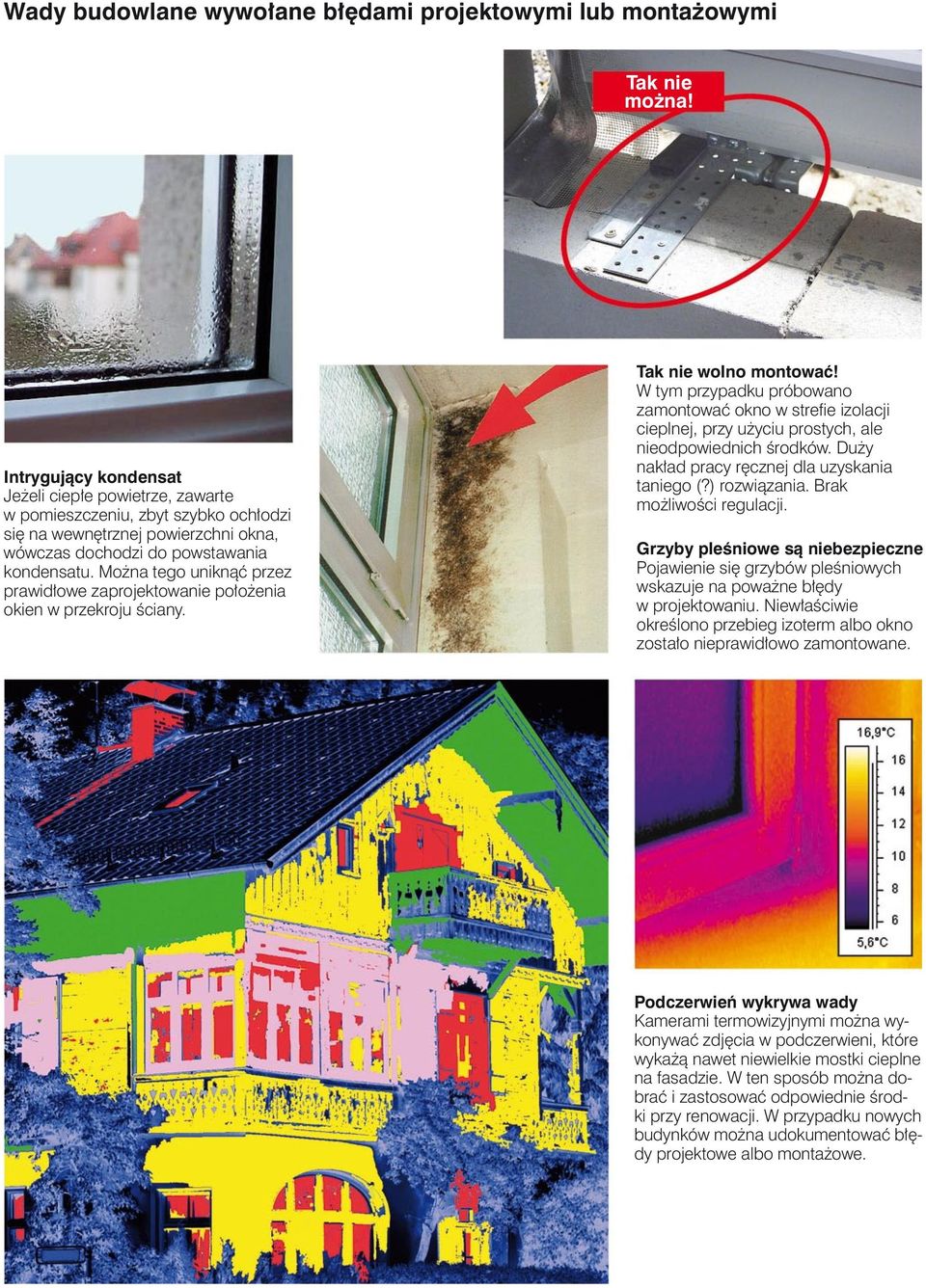

5 Wady budowlane wywołane błędami projektowymi lub montażowymi Tak nie można! Intrygujący kondensat Jeżeli ciepłe powietrze, zawarte w pomieszczeniu, zbyt szybko ochłodzi się na wewnętrznej powierzchni okna, wówczas dochodzi do powstawania kondensatu. Można tego uniknąć przez prawidłowe zaprojektowanie położenia okien w przekroju ściany. Tak nie wolno montować! W tym przypadku próbowano zamontować okno w strefie izolacji cieplnej, przy użyciu prostych, ale nieodpowiednich środków. Duży nakład pracy ręcznej dla uzyskania taniego (?) rozwiązania. Brak możliwości regulacji. Grzyby pleśniowe są niebezpieczne Pojawienie się grzybów pleśniowych wskazuje na poważne błędy w projektowaniu. Niewłaściwie określono przebieg izoterm albo okno zostało nieprawidłowo zamontowane. Podczerwień wykrywa wady Kamerami termowizyjnymi można wykonywać zdjęcia w podczerwieni, które wykażą nawet niewielkie mostki cieplne na fasadzie. W ten sposób można dobrać i zastosować odpowiednie środki przy renowacji. W przypadku nowych budynków można udokumentować błędy projektowe albo montażowe.

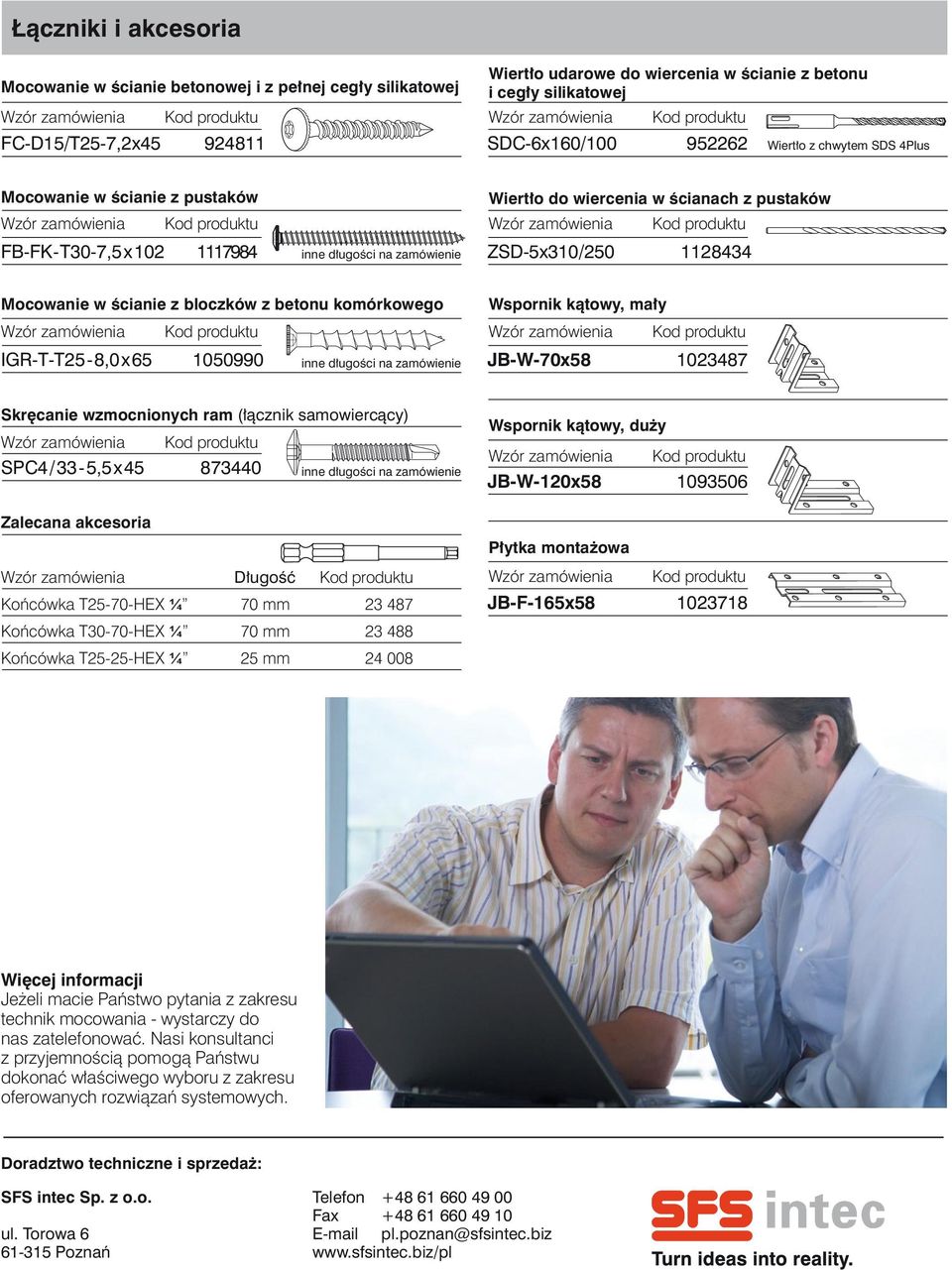

6 Łączniki i akcesoria Mocowanie w ścianie betonowej i z pełnej cegły silikatowej Wzór zamówienia Kod produktu Wiertło udarowe do wiercenia w ścianie z betonu i cegły silikatowej Wzór zamówienia Kod produktu FC-D15/T25-7,2x SDC-6x160/ Wiertło z chwytem SDS 4Plus Mocowanie w ścianie z pustaków FB-FK-T30-7,5x inne długości na zamówienie Wiertło do wiercenia w ścianach z pustaków ZSD-5x310/ Mocowanie w ścianie z bloczków z betonu komórkowego IGR-T-T25-8,0x inne długości na zamówienie Wspornik kątowy, mały JB-W-70x Skręcanie wzmocnionych ram (łącznik samowiercący) SPC4/ 33-5,5x Zalecana akcesoria inne długości na zamówienie Wzór zamówienia Długość Kod produktu Końcówka T25-70-HEX ¼ 70 mm Końcówka T30-70-HEX ¼ 70 mm Końcówka T25-25-HEX ¼ 25 mm Wspornik kątowy, duży JB-W-120x Płytka montażowa JB-F-165x Więcej informacji Jeżeli macie Państwo pytania z zakresu technik mocowania - wystarczy do nas zatelefonować. Nasi konsultanci z przyjemnością pomogą Państwu dokonać właściwego wyboru z zakresu oferowanych rozwiązań systemowych. Doradztwo techniczne i sprzedaż: SFS intec Sp. z o.o. ul. Torowa Poznań Telefon Fax pl.poznan@sfsintec.biz
