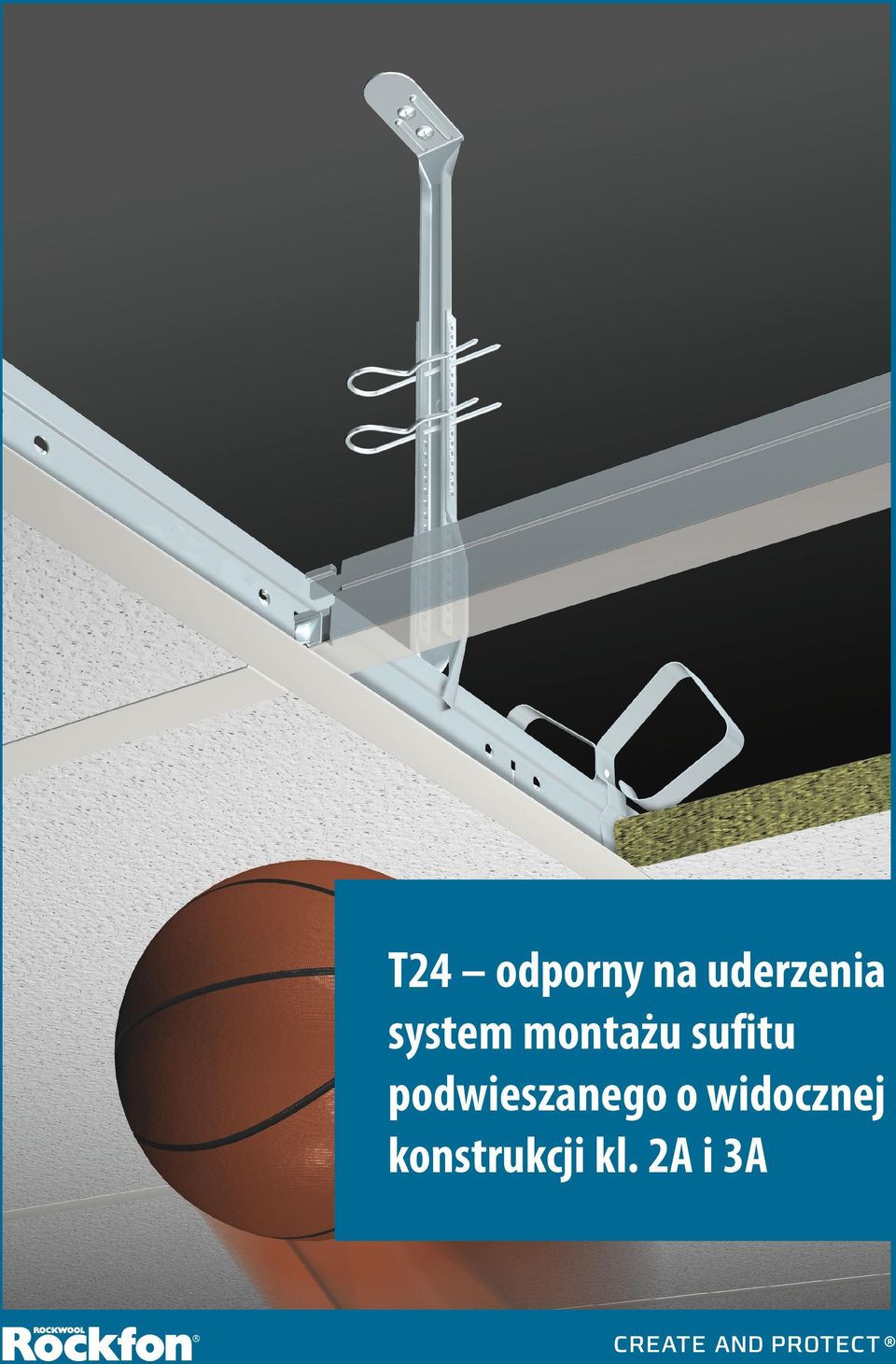

T24 odporny na uderzenia system montażu sufitu podwieszanego o widocznej konstrukcji kl. 2A i 3A

Transkrypt

1 T24 odporny na uderzenia system montażu sufitu podwieszanego o widocznej konstrukcji kl. 2A i 3A

2 System montażu T24 odporny na uderzenia system montażu sufitu podwieszanego o widocznej konstrukcji Profil główny T24 CMC Profil poprzeczny T24 CMC Listwa ognioodporna (góra) Listwa świerkowa (dół) 4 Kątownik przyścienny 5 Płyta Rockfon Boxer 6 Wieszak noniuszowy 7 Klips Sprężyna ścienna

3 Pasujący produkt Wymiary modularne w mm 1200 x 600 Płyta sufitowa Rockfon Boxer Grubość: 40 mm w przypadku klasy 2A, 25 mm w przypadku klasy 3A Opis 1 2 System sufitu podwieszanego T24 to system montażu, którego elementy zostały wykonane ze stali galwanizowanej. Standardowo profile pokryte są białym lakierem.* System montażu składa się z profili głównych T24, profili poprzecznych T24 oraz kątowników przyściennych. Profile główne T24 zawieszane są za pomocą tzw. wieszaków noniuszowych na istniejącej konstrukcji, a ich długość wynosi 3600 mm. Profil posiada widoczna część o szerokości 24 mm. Pomiędzy profilami głównymi T24 należy umieścić profile poprzeczne T24 montowane na tzw. klik. Długość modularna profili poprzecznych T24 wynosi 1200 mm. Profile posiadają końcówki służące do montażu. Zarówno profile główne T24, jak i profile poprzeczne T24 zostały wyposażone w wycięcie przeciwpożarowe, które umożliwia rozszerzenie się materiału wskutek wysokiej temperatury spowodowanej pożarem. *Inne kolory dostępne na zamówienie. Profile/ płyty Zarówno profile główne T24, jak profile poprzeczne T24 są dostosowane do płyt Rockfon o czterech krawędziach prostych (A). Dlatego po zamontowaniu płyt sufitowych widoczne pozostaną profile główne T24 oraz profile poprzeczne T / 40 3 Płyty Rockfon Boxer należy zamocować za pomocą dwóch klipsów wzdłuż dłuższego boku i jednego wzdłuż boku krótszego. 4 Krawędź prosta (A) Połączenie z CMC 2894 i CMC 2800.

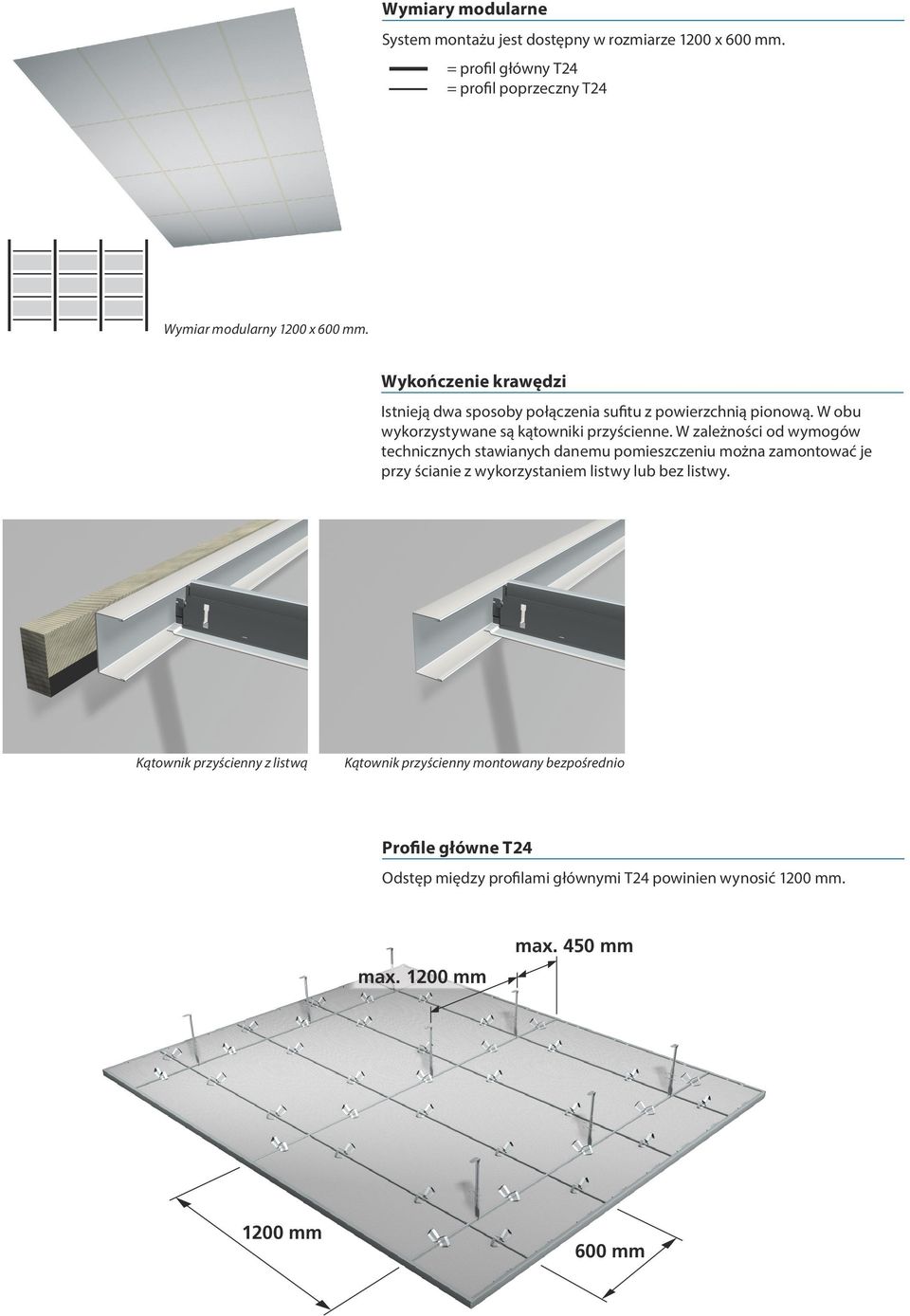

4 Wymiary modularne System montażu jest dostępny w rozmiarze 1200 x 600 mm. = profil główny T24 = profil poprzeczny T24 Wymiar modularny 1200 x 600 mm. Wykończenie krawędzi Istnieją dwa sposoby połączenia sufitu z powierzchnią pionową. W obu wykorzystywane są kątowniki przyścienne. W zależności od wymogów technicznych stawianych danemu pomieszczeniu można zamontować je przy ścianie z wykorzystaniem listwy lub bez listwy. Kątownik przyścienny z listwą Kątownik przyścienny montowany bezpośrednio Profile główne T24 Odstęp między profilami głównymi T24 powinien wynosić 1200 mm. max. 450 mm max mm 1200 mm 600 mm

5 Profile poprzeczne T24 Profile poprzeczne T24 o długości modularnej 1200 mm należy montować prostopadle do profili głównych T24 w odstępie 600 mm, mierzonym od środka profilu. Po zamontowaniu profili głównych T24 i profili poprzecznych T24 powstaje siatka modularna 1200 x 600 mm. Płyty na wymiar W razie potrzeby płyty sufitowe firmy Rockfon można łatwo przyciąć ostrym nożem do pożądanych wymiarów. Klips 817 Klips montażowy 817 na profilu T24. Sprężyna ścienna Należy stosować wyłącznie w połączeniu z płytą o grubości 25 mm.

6 Informacje dotyczące montażu Punkty mocowania Profile główne T24 należy zawiesić za pomocą wieszaków noniuszowych. Maksymalny odstęp między wieszakami wynosi 1200 mm. Wieszak noniuszowy należy umieścić w odległości maks. 450 mm od ściany oraz w odległości maks. 150 mm od wycięcia przeciwpożarowego. Długość wieszaka noniuszowego jest regulowana. Wieszak noniuszowy na profilu głównym T24. Konstrukcja sufitu Jeśli nie podano inaczej, należy zastosować symetryczne rozmieszczenie systemu montażu w pomieszczeniu. Oznacza to, że rozpoczynając montaż od płyty w rozmiarze (a), należy umieścić po przeciwnej stronie pomieszczenia płytę w tym samym rozmiarze (a). Nie należy montować płyt przycinanych na wymiar, które są krótsze niż połowa długości/ szerokości oryginalnych płyt. a b a b Symetryczny rozkład płyt pozwoli uzyskać optymalny efekt końcowy.

7 Łączenie sufitu z powierzchnią pionową Listwy i kątowniki przyścienne należy montować poziomo (i w jednej linii) na powierzchni pionowej. Maksymalny odstęp między dwoma punktami mocowania kątownika przyściennego na powierzchni pionowej wynosi 450 mm. W przypadku konstrukcji ognioodpornych należy zamontować kątowniki przyścienne bezpośrednio na powierzchni pionowej lub zastosować listwy ognioodporne. Połączenie między sufitem a wygiętą powierzchnią pionową Jeśli sufit łączy się z wygiętą powierzchnią pionową, należy zastosować kątowniki przyścienne wygięte fabrycznie i/lub pozwalające na wyginanie ręczne. Akcesoria Montowanie armatury wentylacyjnej i oświetleniowej W ofercie wielu producentów znajduje się szeroki wybór armatur oświetleniowych i wentylacyjnych dopasowanych rozmiarami do różnych systemów montażu. Odpowiednie armatury można umieścić w pożądanym położeniu w konstrukcji z profili i/lub podwiesić je osobno. W razie montowania armatur w płycie sufitowej należy skorzystać z dodatkowego wyposażenia. Bariery akustyczne Soundstop Jeśli w suficie podwieszanym montuje się armatury oświetleniowe, można obudować je tzw. barierami akustycznymi Soundstop. Służą one do zachowania odporności ogniowej i właściwości akustycznych sufitu. Bariery akustyczne Soundstop Odporność na korozję System montażu został wykonany z materiałów o wysokiej odporności na korozję. Użytkowanie na basenach pływackich lub w niektórych branżach może wymagać zastosowania profili oraz systemu montażu wykonanych z materiałów o podwyższonej odporności na korozję. Aby uzyskać poradę, należy skontaktować się z dostawcą profili.

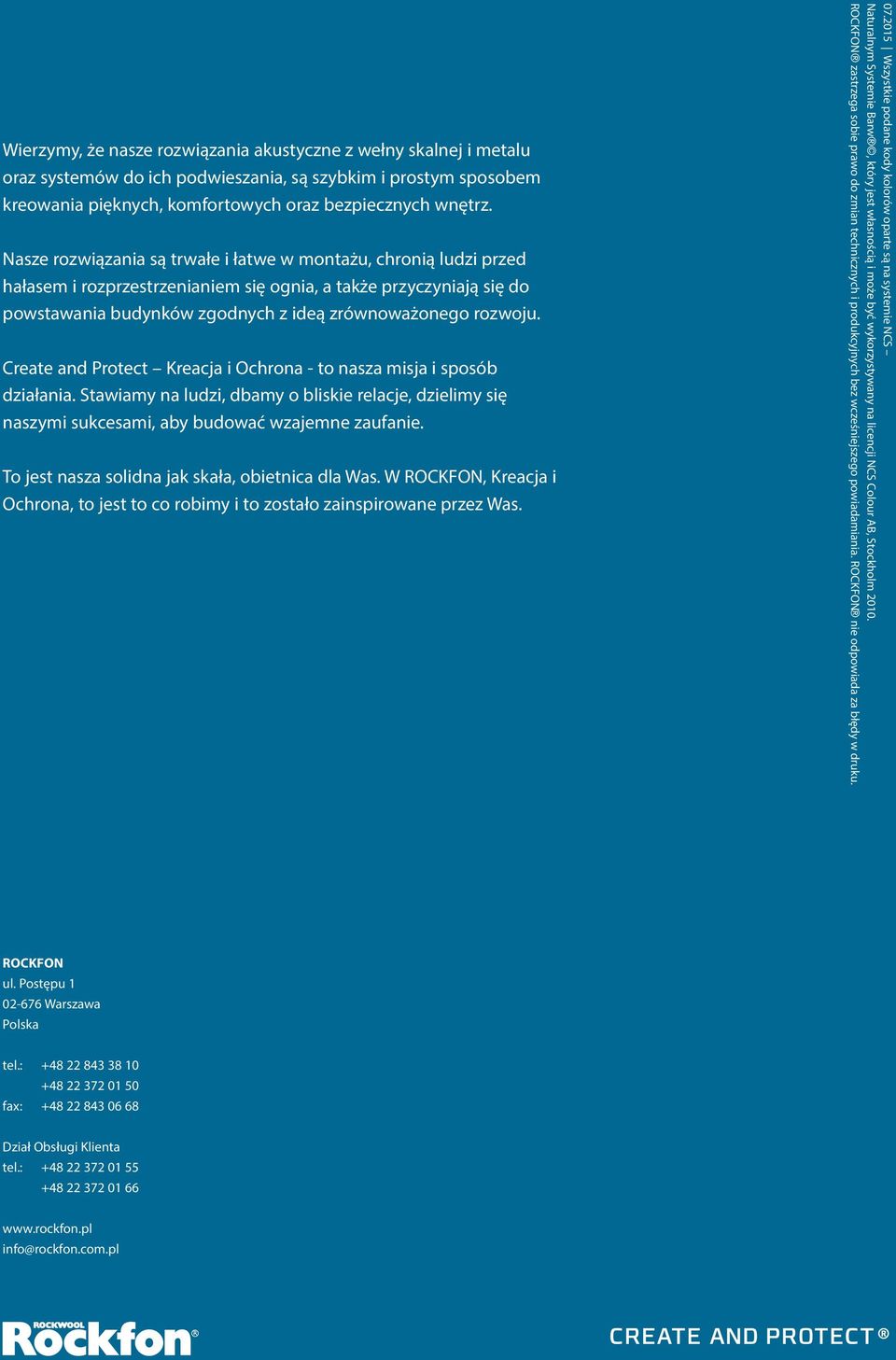

8 Wierzymy, że nasze rozwiązania akustyczne z wełny skalnej i metalu oraz systemów do ich podwieszania, są szybkim i prostym sposobem kreowania pięknych, komfortowych oraz bezpiecznych wnętrz. Nasze rozwiązania są trwałe i łatwe w montażu, chronią ludzi przed hałasem i rozprzestrzenianiem się ognia, a także przyczyniają się do powstawania budynków zgodnych z ideą zrównoważonego rozwoju. Create and Protect Kreacja i Ochrona - to nasza misja i sposób działania. Stawiamy na ludzi, dbamy o bliskie relacje, dzielimy się naszymi sukcesami, aby budować wzajemne zaufanie. To jest nasza solidna jak skała, obietnica dla Was. W ROCKFON, Kreacja i Ochrona, to jest to co robimy i to zostało zainspirowane przez Was Wszystkie podane kody kolorów oparte są na systemie NCS Naturalnym Systemie Barw, który jest własnością i może być wykorzystywany na licencji NCS Colour AB, Stockholm ROCKFON zastrzega sobie prawo do zmian technicznych i produkcyjnych bez wcześniejszego powiadamiania. ROCKFON nie odpowiada za błędy w druku. ROCKFON ul. Postępu Warszawa Polska tel.: fax: Dział Obsługi Klienta tel.: info@rockfon.com.pl
