Schöck Isokorb typu QS

Wielkość: px

Rozpocząć pokaz od strony:

Download "Schöck Isokorb typu QS"

Wiktor Skowroński
7 lat temu
Przeglądów:

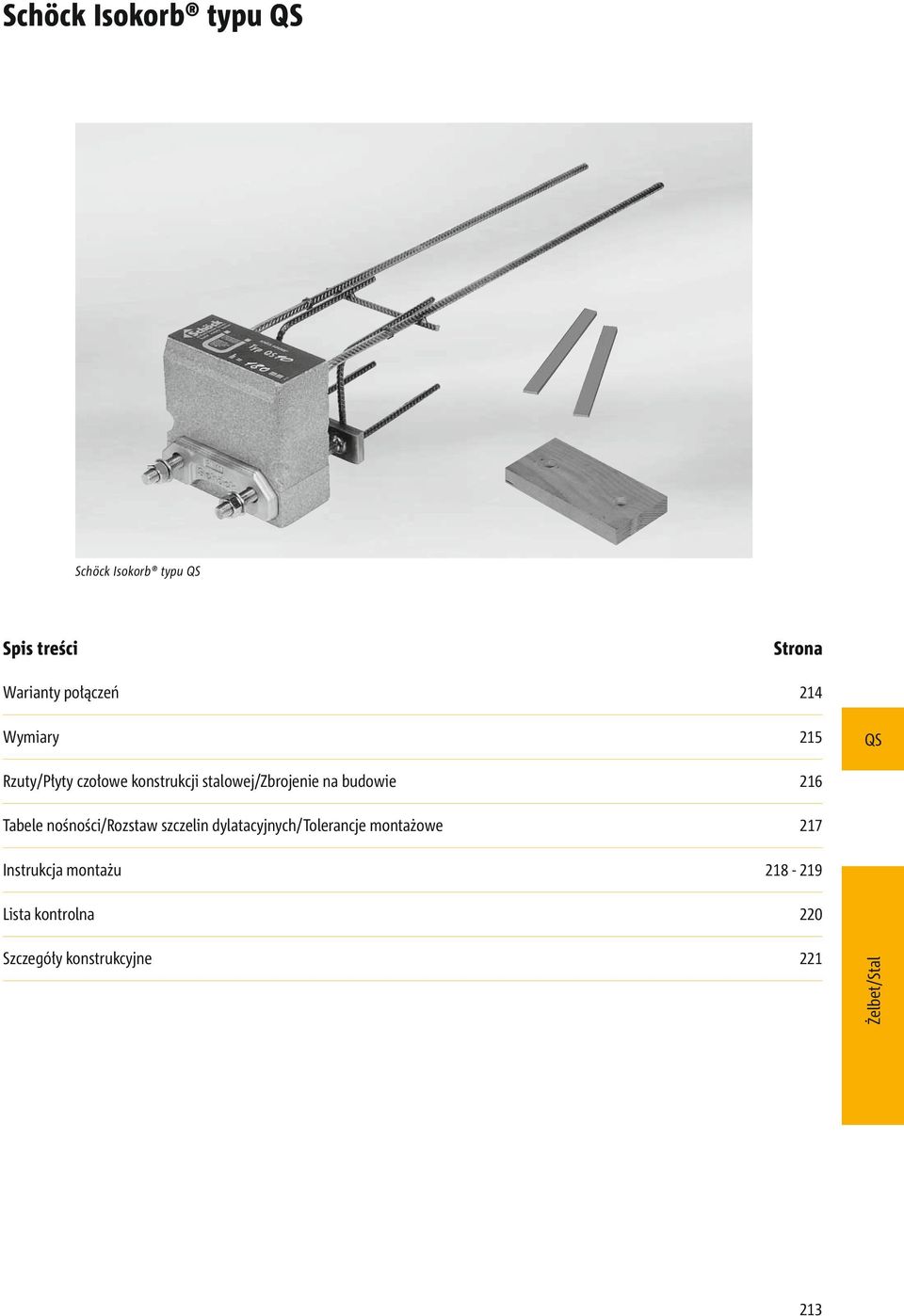

1 Schöck Isokorb typu Schöck Isokorb typu Spis treści Strona Warianty połączeń 21 Wymiary 215 Rzuty/Płyty czołowe konstrukcji stalowej/zbrojenie na budowie 216 Tabele nośności/rozstaw szczelin dylatacyjnych/tolerancje montażowe 217 Instrukcja montażu Lista kontrolna 220 Szczegóły konstrukcyjne

216 Tabele nośności/rozstaw szczelin dylatacyjnych/tolerancje montażowe 217

2 Schöck Isokorb typu Warianty połączeń Balkon Konstrukcja stalowa Podpórka bezwzględnie konieczna! Słup Płyta czołowa (na budowie) 80 Połączenie Schöck Isokorb typu w obrębie drzwi, ściana jednowarstwowa Balkon Konstrukcja stalowa Podpórka bezwzględnie konieczna! Płyta czołowa (na budowie) Słup 80 Połączenie Schöck Isokorb typu w obrębie ściany, ściana z izolacją zewnętrzną d 20 Słup Balkon/Zadaszenie Konstrukcja stalowa Podpórka bezwzględnie konieczna! Płyta czołowa (na budowie) Balkon drewniany podparty Inne konstrukcje dostępne są na zamówienie Połączenie Schöck Isokorb typu w obrębie ściany bez połączenia ze stropem jako wersja specjalna Połączenie Schöck Isokorb typu H oddzielające termicznie dźwigary drewniane od stropu żelbetowego, patrz także strona 183 podpórka płaskownik od strony czołowej przyspawany na budowie 21

Płyta czołowa (na budowie) Słup 80 Połączenie Schöck Isokorb typu w obrębie ściany, ściana z izolacją zewnętrzną d 20 Słup Balkon/Zadaszenie Konstrukcja stalowa Podpórka bezwzględnie konieczna!

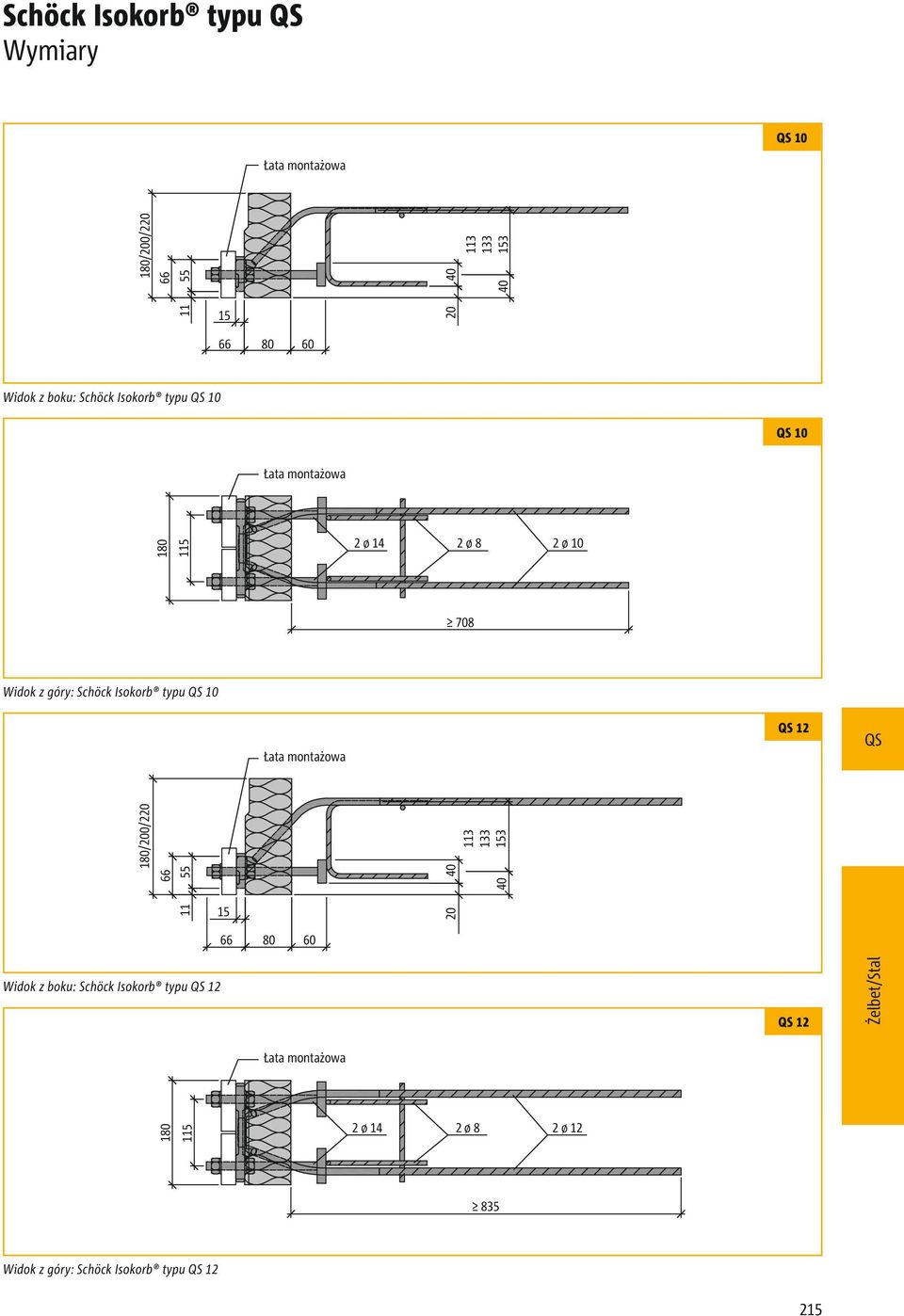

3 Schöck Isokorb typu Wymiary Widok z boku: Schöck Isokorb typu ø 1 2 ø 8 2 ø Widok z góry: Schöck Isokorb typu Widok z boku: Schöck Isokorb typu ø 1 2 ø 8 2 ø Widok z góry: Schöck Isokorb typu

Isokorb typu 10 12 66 55 11 15 0 20 113 133 153 0 66 80 60 Widok z boku: Schöck

4 Schöck Isokorb Typ Rzuty/Płyty czołowe konstrukcji stalowej/zbrojenie na budowie H 2 x M x M16 Wolny ścisk = 30 mm Widok boczny: Schöck Isokorb typu 10 i 12 Widok z przodu: Schöck Isokorb typu 10 i 12 t 3) Gatunki stali odpowiadają wymaganiom statyki. Zabezpieczenie przeciwkorozyjne wykonać po spawaniu ) Spoina wklęsła Ważna wskazówka: Bezwzględnie wymagane podpórki przenoszące siły poprzeczne! Patrz strona 20 Według projektu. 2) Wymiar otworu odpowiada regulacji wysokości + 10 mm. Poprzez powiększenie wymiaru otworu można zwiększyć zakres regulacji wysokości. 3) Należy wziąć pod uwagę wolny ścisk wynoszący 30 mm. Konstrukcja stalowa: Sprawdzić tolerancję zabudowy! Wykonana na budowie płyta czołowa dla Schöck Isokorb typu 10 i 12 Zbrojenie na budowie Konstrukcyjne wzmocnienie krawędzi, 2 strzemiona ø 8 mm, jest dostępne seryjnie przy każdym elemencie typ (rysunek poniżej). Dzięki zastosowaniu Schöck Isokorb nie jest wymagane dodatkowe zbrojenie łączące. 2 ø 8 konstrukcyjne 100 W przypadku zastosowania płyt prefabrykowanych dolne pręty 2 strzemion ø 8 mm można skrócić na budowie. 216

85 28 2) 17 120 115 17 0 26 15 5 5 Spoina wklęsła Ważna wskazówka: Bezwzględnie wymagane podpórki przenoszące siły poprzeczne! Patrz strona 20 Według projektu.

5 Schöck Isokorb Typ Tabele nośności/rozstaw szczelin dylatacyjnych/tolerancje montażowe Nośności obliczeniowe odnoszą się do tylnej krawędzi płyty czołowej. l Wymagana podpórka HVEd wykonać na budowie Podpórka płaskownik do blachy czołowej przyspawany na budowie Schöck Isokorb typu Wartości obliczeniowe dla V wytrzymałości betonu C20/25 Rd [kn] Wysokość elementu Isokorb H [mm] 180, 200, ,3 +69,6 H Rd [kn] +,00 +6,5 -,00-6,5 Maksymalny rozstaw szczelin dylatacyjnych [m] 5,70 Rozstaw szczelin dylatacyjnych Podstawę obliczeń dopuszczanego rozstawu szczelin dylatacyjnych stanowi żelbetowa płyta balkonowa połączona stalowymi dźwigarami. Jeśli wykonano działania konstrukcyjne związane z przesunięciem pomiędzy płytą balkonową a poszczególnymi dźwigarami stalowymi wówczas miarodajne są jedynie odległości pomiędzy połączeniami nieruchomymi. Odległości dla elementów i krawędzi Proszę przestrzegać minimalnych odległości zgodnie z tabelą na stronie 201. Tolerancje montażowe Ze względu na swą konstrukcję Schöck Isokorb typu KS/ daje możliwość wyrównywania niedokładności tylko w kierunku pionowym. Tolerancja wynosi +10 mm pionowo; ±0 mm poziomo. W celu zachowania wymiarów przy montażu zaleca się wykorzystanie szablonu. Wykonawcę stanu surowego należy powiadomić o tych dokładnościach na rysunkach wykonawczych. Zachowanie określonych tolerancji podczas montażu kontroluje kierownik budowy, dzięki czemu uzyska się funkcjonalne połączenie ze stanem surowym bez dodatkowych nakładów pracy. Do przejęcia istniejącej siły poziomej (H Ed ) równolegle do ściany zewnętrznej wymagana jest minimalna siła poprzeczna 2,9 H Ed. 217

Wysokość elementu Isokorb H [mm] 180, 200, 220 +8,3 +69,6 H Rd [kn] +,00 +6,5 -,00-6,5 Maksymalny rozstaw szczelin dylatacyjnych [m] 5,70 Rozstaw szczelin dylatacyjnych Podstawę obliczeń

6 Schöck Isokorb Typu Instrukcja montażu budynek w stanie surowym 39 mm A 3B 3C 3D 7 218

7 Schöck Isokorb typu Instrukcja montażu konstrukcji stalowej 8 M16: Mr = 50 Nm

8 Schöck Isokorb typu KS, Lista kontrolna ~ Czy przy wymiarowaniu złącza Isokorb uwzględniono nośności obliczeniowe? ~ Czy istnieją wymagania odnośnie ochrony przeciwpożarowej dotyczące całej konstrukcji lub Isokorb (zobacz strona 192)? ~ Czy na połączenie Isokorb działają siły odrywające w połączeniu z dodatnimi momentami (zobacz strona 198)? ~ Czy przy obliczeniu odkształcenia całej konstrukcji uwzględniono także przewyższenie od połączenia Schöck Isokorb (zobacz strona )? ~ Czy odkształcenia termiczne oddziałują bezpośrednio na połączenie Isokorb? Rozstaw szczelin dylatacyjnych (zobacz strona 198/199). ~ Czy płyta czołowa została wykonana zgodnie z zaleceniami (zobacz strona 20? ~ Czy zwrócono uwagę na zastosowanie podpórek przenoszących siły poprzeczne (strona 20)? ~ Czy w projekcie szalunku uwzględniono wskazówki dla kierownika budowy/wykonawcy stanu surowego dotyczące tolerancji montażowych (porównaj stronę 199/217)? ~ Czy przy zastosowaniu Isokorb KS20 wykonano otwory w stropach prefabrykowanych(zobacz strona 202)? ~ Czy w dokumentacji wykonawczej podano momenty dokręcania połączeń śrubowych (zobacz strona 207, 209, 211, 219)? ~ Nakrętki należy mocno dokręcić bez naprężenia wstępnego; obowiązują następujące momenty dokręcania: KS KS1 (śruba ø 16): KS1-VV (śruba ø 16): KS20 (śruba ø 22): 10 (śruba ø 16): 12 (śruba ø 16): = 50 Nm = 50 Nm = 80 Nm = 50 Nm = 50 Nm 220

~ Czy na połączenie Isokorb działają siły odrywające w połączeniu z dodatnimi momentami (zobacz strona 198)?

9 Schöck Isokorb typu KS, Szczegóły konstrukcyjne Dalsze szczegóły konstrukcyjne znajdują się na Wspornik Wymagane podpórki wykonać na budowie Wspornik Schöck Isokorb typu KS 1-WU Wymagane podpórki wykonać na budowie 20 Schöck Isokorb typu KS 20 Balkon przy fasadzie Połączenie balkonu fasada KS Zabezpieczenie przeciwogniowe wykonywane na budowie Wspornik Wymagane podpórki wykonać na budowie B Konstrukcja stalowa Płyta czołowa wykonana na budowie A Schöck Isokorb typu KS 1 Połączenie balkonu fasada Zabezpieczenie przeciwogniowe konstrukcji stalowej i elementu Isokorb umożliwiające zaklasyfikowania do klasy ppoż. R

20 Balkon przy fasadzie Połączenie balkonu fasada KS Zabezpieczenie przeciwogniowe wykonywane na budowie Wspornik Wymagane podpórki wykonać na budowie B Konstrukcja
