SPOSOBY POMIARU ROLET WEWNĘTRZNYCH FIRMY KARPOL P.P.H.

Transkrypt

1 SPOSOBY POMIARU ROLET WEWNĘTRZNYCH FIRMY KARPOL P.P.H.

2 ROLETA MINI 2. Dokonując pomiaru należy podać szerokość materiału, podany wymiar powinien być o około 4cm większy od szerokości szyby, 3. Roleta wykonana jest w standardzie na wysokość 150cm lub 215cm (balkon). Istnieje możliwość wykonania rolet o nietypowych rozmiarach.

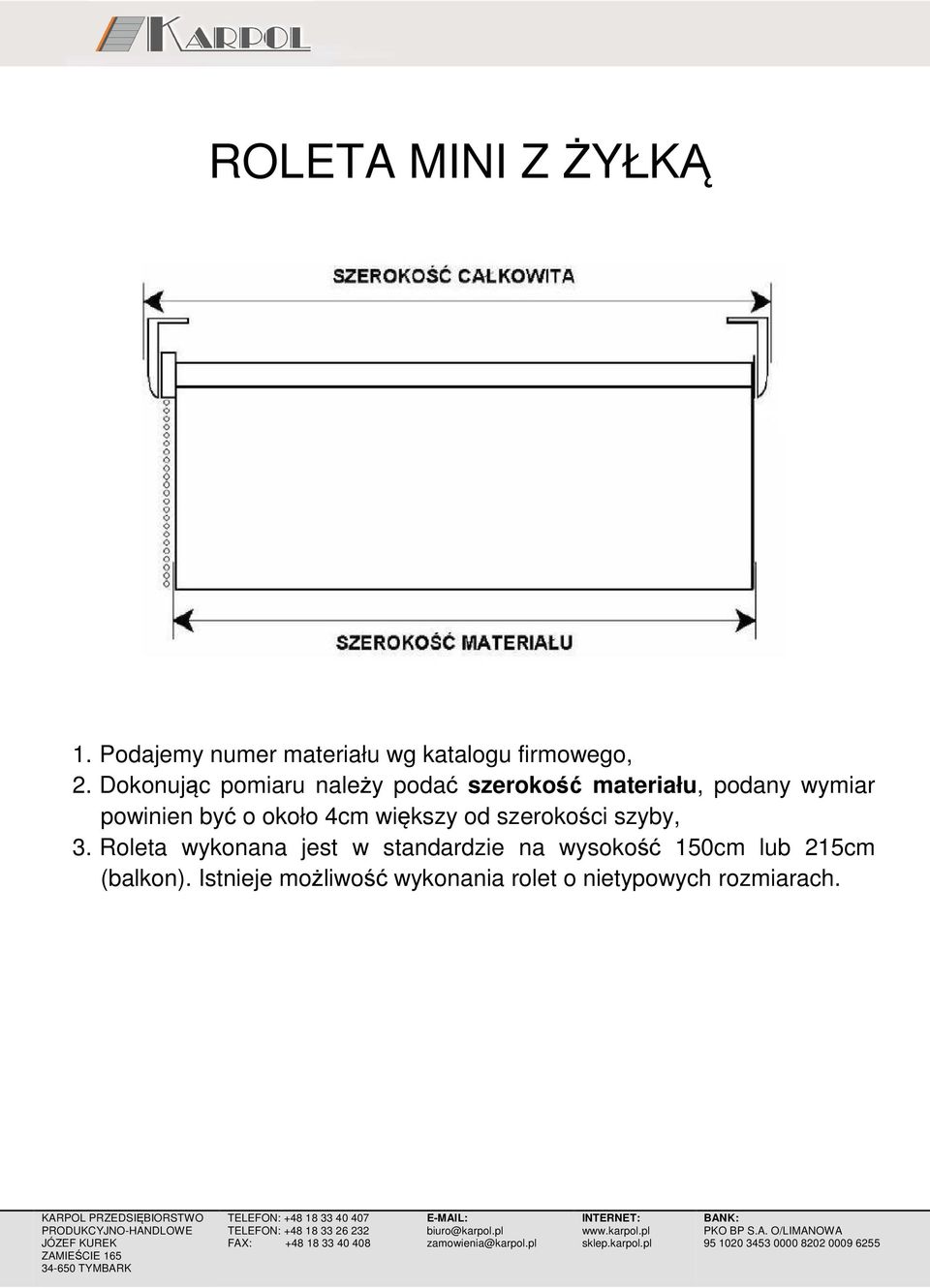

3 ROLETA MINI Z ŻYŁKĄ 2. Dokonując pomiaru należy podać szerokość materiału, podany wymiar powinien być o około 4cm większy od szerokości szyby, 3. Roleta wykonana jest w standardzie na wysokość 150cm lub 215cm (balkon). Istnieje możliwość wykonania rolet o nietypowych rozmiarach.

4 ROLETA ŚCIENNA 2. Dokonując pomiaru należy podać szerokość materiału, podany wymiar powinien być o około 10cm większy od szerokości wnęki, 3. Roleta wykonana jest w standardzie na wysokość 170cm lub 240cm (balkon). Istnieje możliwość wykonania rolet o nietypowych rozmiarach.

5 ROLETA W KASECIE PCV K-2 2. Dokonując pomiaru rolety mierzymy i podajemy szerokość całkowitą rolety oraz wysokość całkowitą rolety wg rysunku powyżej, UWAGA! Wysokość kasety: 68mm, grubość kasety: 43mm, szerokość prowadnicy w miejscu przyklejenia do okna: 18mm. 3. Podajemy stronę po której ma zostać zamontowany mechanizm z łańcuszkiem, 4. Podajemy kolor w jakim ma zostać wykonana kaseta, prowadnice oraz belka obciążająca rolety.

6 ROLETA W KASECIE PCV B Dokonując pomiaru rolety mierzymy i podajemy szerokość całkowitą rolety oraz wysokość całkowitą rolety wg rysunku powyżej, UWAGA! Wysokość kasety: 50mm, szerokość prowadnicy w miejscu przyklejenia do okna: 15mm. 3. Podajemy stronę po której ma zostać zamontowany mechanizm z łańcuszkiem, 4. Podajemy kolor w jakim ma zostać wykonana kaseta, prowadnice oraz belka obciążająca rolety.

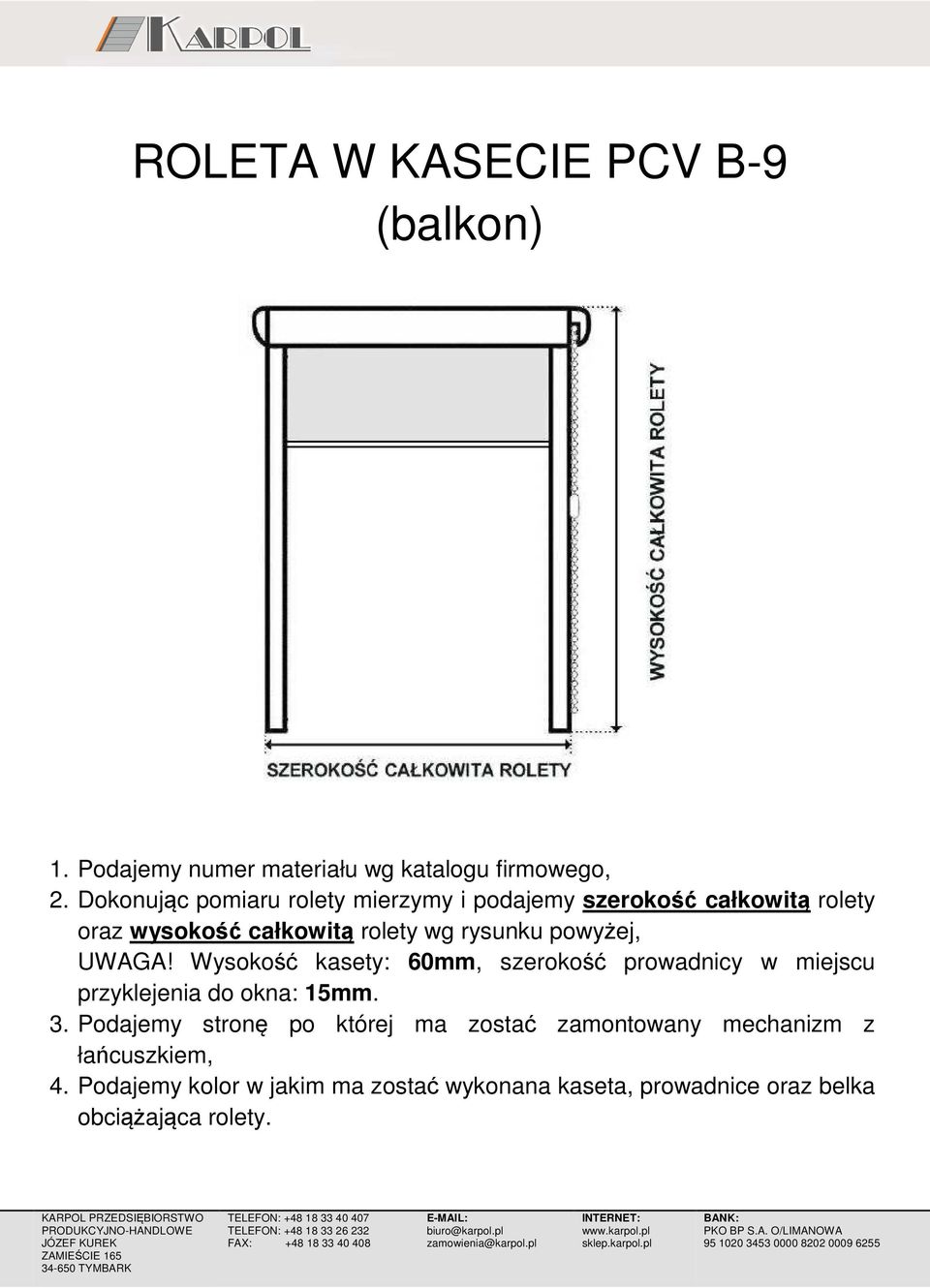

7 ROLETA W KASECIE PCV B-9 (balkon) 2. Dokonując pomiaru rolety mierzymy i podajemy szerokość całkowitą rolety oraz wysokość całkowitą rolety wg rysunku powyżej, UWAGA! Wysokość kasety: 60mm, szerokość prowadnicy w miejscu przyklejenia do okna: 15mm. 3. Podajemy stronę po której ma zostać zamontowany mechanizm z łańcuszkiem, 4. Podajemy kolor w jakim ma zostać wykonana kaseta, prowadnice oraz belka obciążająca rolety.

8 ROLETA W KASECIE PCV B Dokonując pomiaru rolety mierzymy i podajemy szerokość szyby a i wysokość szyby b oraz szerokość całkowitą c rolety i wysokość całkowitą d rolety wg rysunku powyżej, UWAGA!! Wysokość kasety 55mm, szerokość prowadnicy 40mm. RÓŻNICA POMIĘDZY SZEROKOŚCIĄ SZYBY A SZROKOŚCIĄ CAŁKOWITĄ KASETY NIE MOŻE BYĆ WIĘKSZA NIŻ 45mm. 3. Podajemy stronę po której ma zostać zamontowany łańcuszek, 4. Podajemy kolor w jakim ma zostać wykonana kaseta, prowadnice oraz belka obciążająca rolety.

9 ROLETA W KASECIE ALU. K-3 2. Dokonując pomiaru rolety mierzymy i podajemy szerokość całkowitą rolety oraz wysokość całkowitą rolety wg rysunku powyżej, UWAGA! Wysokość kasety: 50mm, szerokość prowadnicy w miejscu przyklejenia do okna: 15mm. 3. Podajemy stronę po której ma zostać zamontowany mechanizm z łańcuszkiem, 4. Podajemy kolor w jakim ma zostać wykonana kaseta, prowadnice oraz belka obciążająca rolety.

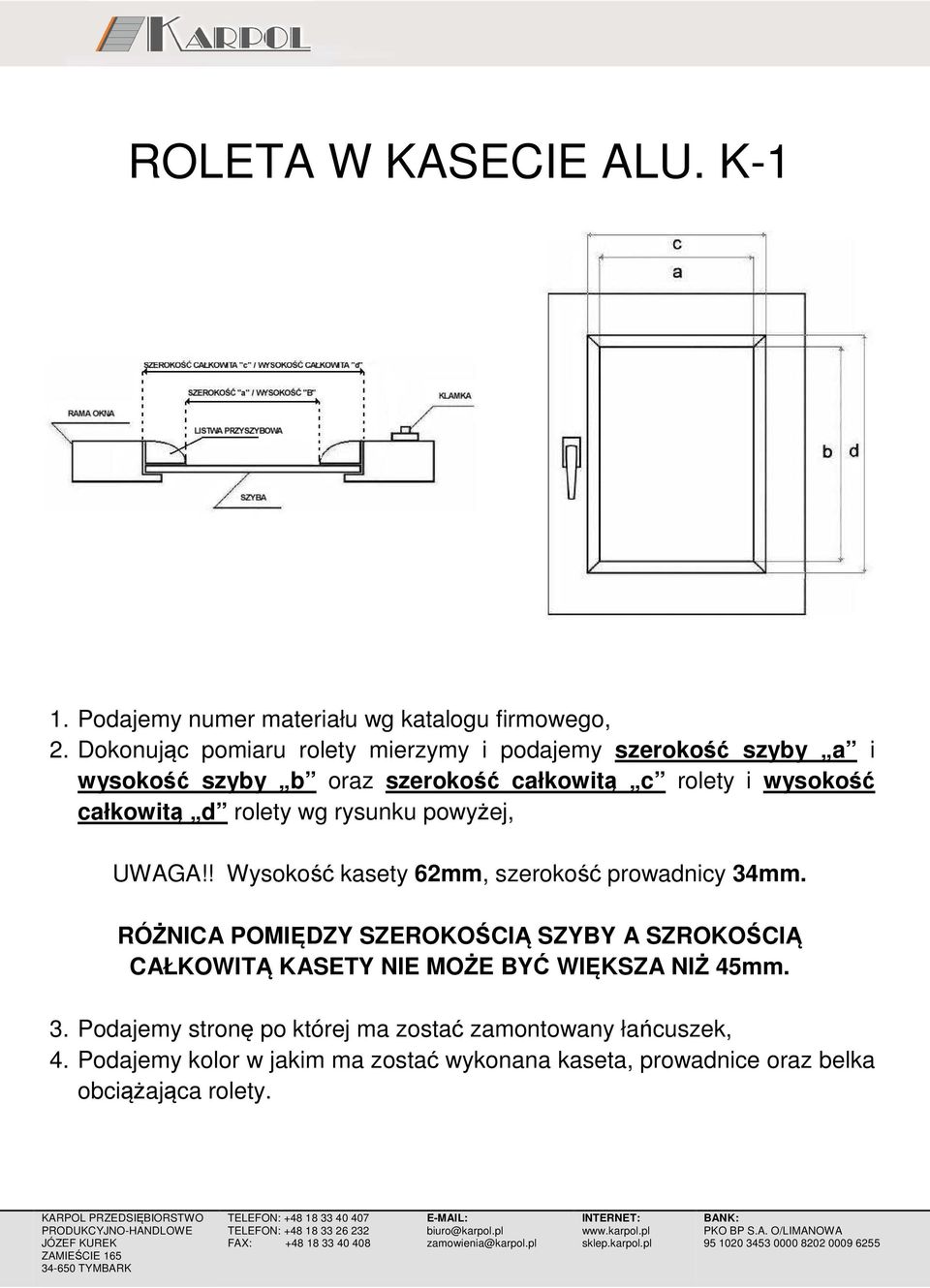

10 ROLETA W KASECIE ALU. K-1 2. Dokonując pomiaru rolety mierzymy i podajemy szerokość szyby a i wysokość szyby b oraz szerokość całkowitą c rolety i wysokość całkowitą d rolety wg rysunku powyżej, UWAGA!! Wysokość kasety 62mm, szerokość prowadnicy 34mm. RÓŻNICA POMIĘDZY SZEROKOŚCIĄ SZYBY A SZROKOŚCIĄ CAŁKOWITĄ KASETY NIE MOŻE BYĆ WIĘKSZA NIŻ 45mm. 3. Podajemy stronę po której ma zostać zamontowany łańcuszek, 4. Podajemy kolor w jakim ma zostać wykonana kaseta, prowadnice oraz belka obciążająca rolety.

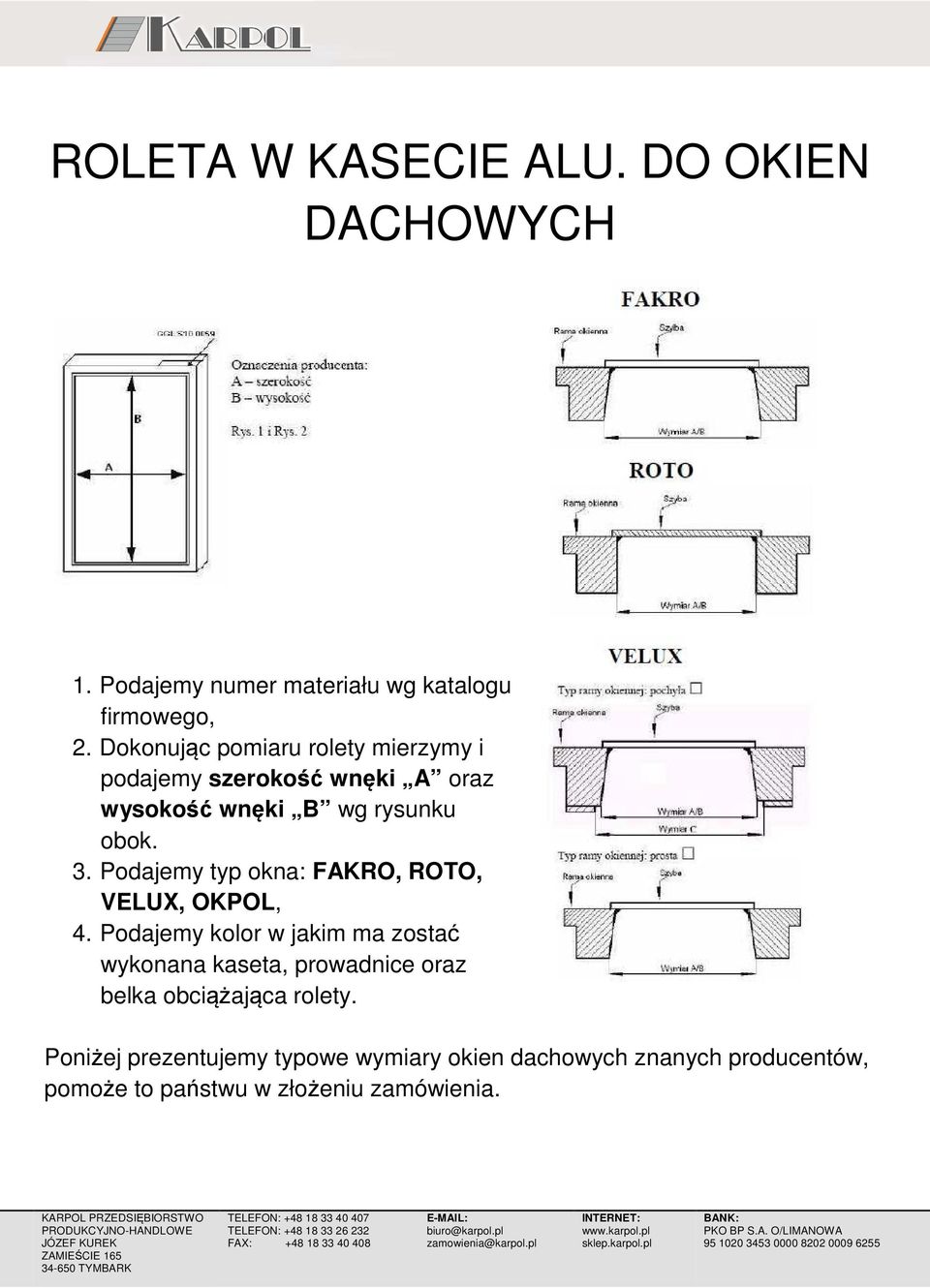

11 ROLETA W KASECIE ALU. DO OKIEN DACHOWYCH 1. Podajemy numer materiału wg katalogu firmowego, 2. Dokonując pomiaru rolety mierzymy i podajemy szerokość wnęki A oraz wysokość wnęki B wg rysunku obok. 3. Podajemy typ okna: FAKRO, ROTO, VELUX, OKPOL, 4. Podajemy kolor w jakim ma zostać wykonana kaseta, prowadnice oraz belka obciążająca rolety. Poniżej prezentujemy typowe wymiary okien dachowych znanych producentów, pomoże to państwu w złożeniu zamówienia.

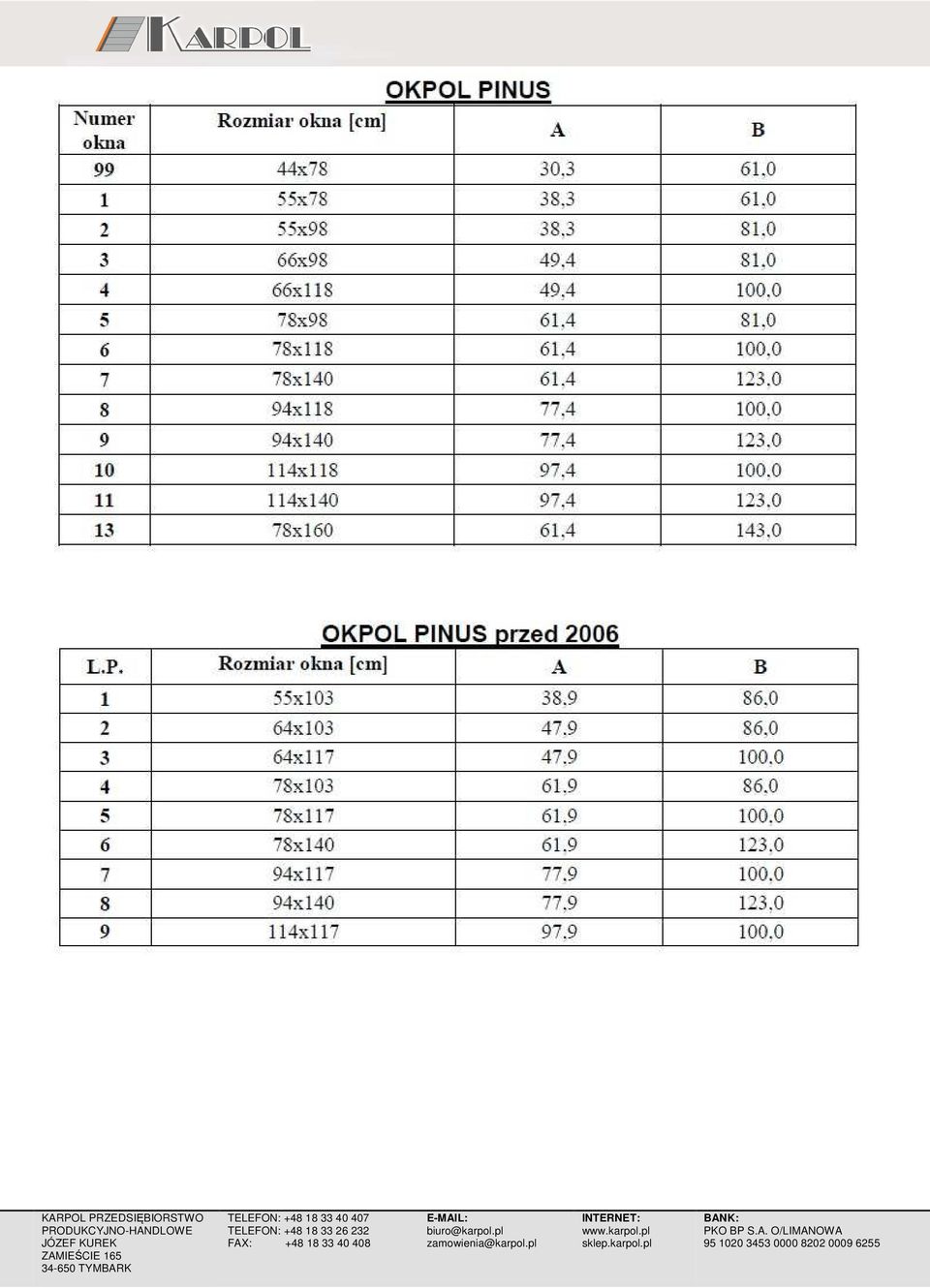

12 PARAMETRY TECHNICZNE OKIEN DACHOWYCH

13

14

15

16

17

18

19

20

21 ROLETA DZIEŃ-NOC MINI 2. Dokonując pomiaru należy podać szerokość materiału, podany wymiar powinien być o około 4cm większy od szerokości szyby, 3. Roleta wykonana jest w standardzie na wysokość 150cm lub 215cm (balkon). Istnieje możliwość wykonania rolet o nietypowych rozmiarach.

22 ROLETA DZIEŃ-NOC MINI Z ŻYŁKĄ 2. Dokonując pomiaru należy podać szerokość materiału, podany wymiar powinien być o około 4cm większy od szerokości szyby, 3. Roleta wykonana jest w standardzie na wysokość 150cm lub 215cm (balkon). Istnieje możliwość wykonania rolet o nietypowych rozmiarach.

23 ROLETA DZIEŃ-NOC MINI Z PROWADNICAMI 2. Dokonując pomiaru należy podać szerokość całkowitą rolety (razem z prowadnicami), 3. Roleta wykonana jest w standardzie na wysokość 150cm lub 215cm (balkon). Istnieje możliwość wykonania rolet o nietypowych rozmiarach.

24 ROLETA DZIEŃ-NOC ŚCIENNA 2. Dokonując pomiaru należy podać szerokość materiału, podany wymiar powinien być o około 10cm większy od szerokości wnęki, 3. Roleta wykonana jest w standardzie na wysokość 170cm lub 240cm (balkon). Istnieje możliwość wykonania rolet o nietypowych rozmiarach.

25 ROLETA DZIEŃ-NOC W KASECIE PCV K-2 2. Dokonując pomiaru rolety mierzymy i podajemy szerokość całkowitą rolety oraz wysokość całkowitą rolety wg rysunku powyżej, UWAGA! Wysokość kasety: 50mm, szerokość prowadnicy w miejscu przyklejenia do okna: 15mm. 3. Podajemy stronę po której ma zostać zamontowany mechanizm z łańcuszkiem, 4. Podajemy kolor w jakim ma zostać wykonana kaseta, prowadnice oraz belka obciążająca rolety.

26 ROLETA DZIEŃ-NOC W KASECIE PCV B-9 2. Dokonując pomiaru rolety mierzymy i podajemy szerokość całkowitą rolety oraz wysokość całkowitą rolety wg rysunku powyżej, UWAGA! Wysokość kasety: 60mm, szerokość prowadnicy w miejscu przyklejenia do okna: 15mm. 3. Podajemy stronę po której ma zostać zamontowany mechanizm z łańcuszkiem, 4. Podajemy kolor w jakim ma zostać wykonana kaseta, prowadnice oraz belka obciążająca rolety.

27 ROLETA DZIEŃ-NOC W KASECIE PCV B-39 (balkon) 2. Dokonując pomiaru rolety mierzymy i podajemy szerokość całkowitą rolety oraz wysokość całkowitą rolety wg rysunku powyżej, UWAGA! Wysokość kasety: 70mm, szerokość prowadnicy w miejscu przyklejenia do okna: 15mm. 3. Podajemy stronę po której ma zostać zamontowany mechanizm z łańcuszkiem, 4. Podajemy kolor w jakim ma zostać wykonana kaseta, prowadnice oraz belka obciążająca rolety.

28 ROLETA DZIEŃ-NOC W KASECIE ALU. K-3 2. Dokonując pomiaru rolety mierzymy i podajemy szerokość całkowitą rolety oraz wysokość całkowitą rolety wg rysunku powyżej, UWAGA! Wysokość kasety: 50mm, szerokość prowadnicy w miejscu przyklejenia do okna: 15mm. 3. Podajemy stronę po której ma zostać zamontowany mechanizm z łańcuszkiem, 4. Podajemy kolor w jakim ma zostać wykonana kaseta, prowadnice oraz belka obciążająca rolety.

29 ROLETA DZIEŃ-NOC W KASECIE ALU. K-1 2. Dokonując pomiaru rolety mierzymy i podajemy szerokość szyby a i wysokość szyby b oraz szerokość całkowitą c rolety i wysokość całkowitą d rolety wg rysunku powyżej, UWAGA!! Wysokość kasety 62mm, szerokość prowadnicy 34mm. RÓŻNICA POMIĘDZY SZEROKOŚCIĄ SZYBY A SZROKOŚCIĄ CAŁKOWITĄ KASETY NIE MOŻE BYĆ WIĘKSZA NIŻ 32mm. 3. Podajemy stronę po której ma zostać zamontowany łańcuszek, 4. Podajemy kolor w jakim ma zostać wykonana kaseta, prowadnice oraz belka obciążająca rolety.

30 ROLETA RZYMSKA 2. Dokonując pomiaru mierzymy i podajemy szerokość materiału rolety, 3. Podajemy po której stronie ma znajdować się mechanizm z łańcuszkiem 4. Standardowa wysokość przy roletach okiennych to 170cm a przy roletach balkonowych to 240cm.

31 PLISA 2. Dokonując pomiaru należy podać szerokość materiału, podany wymiar powinien być o około 4cm większy od szerokości szyby, 3. Roleta wykonana jest w standardzie na wysokość 160cm lub 215cm (balkon). Dostępne są tylko wymiary typowe.

32 ŻALUZJE POZIOME DREWNIANE 1. Podajemy rodzaj żaluzji (lamele 25mm lub lamele 50mm), 2. Podajemy numer koloru żaluzji, 3. Dokonując pomiaru rolety mierzymy i podajemy szerokość całkowitą żaluzji oraz wysokość całkowitą żaluzji, 4. Podajemy stronę po której ma zostać zamontowany sznurek do podnoszenia żaluzji, 5. Podajemy stronę po której ma zostać zamontowany patyk do obracania lameli żaluzji (w przypadku żaluzji 50mm patyk zostanie zastąpiony drugim sznurkiem), 6. Podajemy czy ma zostać zastosowana maskownica boczna.

33 ŻALUZJE PIONOWE VERTICALE 2. Dokonując pomiaru żaluzji mierzymy i podajemy szerokość całkowitą a oraz wysokość całkowitą b wg rysunku, 3. Podajemy typ rozsuwania, 4. Podajemy sposób mocowania żaluzji: do sufitu lub ściany.

34 MOSKITIERA DO OKNA 1. Podajemy kolor siatki PCV, 2. Dokonując pomiaru moskitiery mierzymy i podajemy szerokość światła otwartego okna a oraz wysokość światła otwartego okna b wg rysunku, 3. Określamy czy rama okienna jest pod kątem 90 o lub skosem, 4. Podajemy kolor profilu oraz ilość.

35 MOSKITIERA DO DRZWI 1. Podajemy kolor siatki PCV, 2. Dokonując pomiaru moskitiery mierzymy i podajemy szerokość całkowitą A moskitiery oraz wysokość całkowitą B moskitiery wg rysunku, 3. Podajemy na jakiej wysokości znajduje się poprzeczka drzwi mierząc do jej środka, 4. Podajemy po której stronie ma znajdować się klamka moskitiery patrząc od zewnątrz drzwi, 5. Podajemy kolor profilu. UWAGA!!! Przy wymiarowaniu moskitiery należy upewnić się czy moskitiera razem z zawiasami i magnesami zmieści się do wnęki drzwiowej. Profil moskitiery ma szerokość 30mm Zawias moskitiery odstaje od profilu o 25mm Magnes moskitiery odstaje od profilu o 25mm
