1 Montaż okna w przestrzeni izolacji ścian budynku jest prosty, pewny i szybki z wykorzystaniem Systemu JB-D

2 Wady budowlane wywołane błędami projektowymi lub montażowymi

3 Wady budowlane wywołane błędami projektowymi lub montażowymi

4 Wady budowlane wywołane błędami projektowymi lub montażowymi

5 Wady budowlane wywołane błędami projektowymi lub montażowymi

6

7 System JB-D to idealne rozwiązanie dla domów energooszczędnych i pasywnych Ekonomiczność montaż wsporników do materiału konstrukcyjnego ściany wyrównanie nierówności, standardowych tolerancji wysunięcie systemowe w zakresie mm osadzanie nawet najcięższych okien możliwość regulacji i ustawienia w trzech płaszczyznach wyższa nośność bez dodatkowej podkonstrukcji

8 System JB-D to idealne rozwiązanie dla domów energooszczędnych i pasywnych Najwyższa jakość przejęcie wszelkich obciążeń, w tym także dynamicznych w czasie użytkowania zdefiniowane rozstawy, odległości łączników precyzyjny montaż okien łatwy i bezpieczny montaż zgodny z wytycznymi RAL przewidywalna zdolność przejmowania obciążeń i zapewnienie stateczności

9 System JB-D to idealne rozwiązanie dla domów energooszczędnych i pasywnych Fizyka budowli płaszczyznę montażu okna można dostosować do przewidywanego przebiegu izoterm montaż nie utrudnia skutecznego założenia uszczelnienia w otworze pozostaje wystarczająco dużo miejsca dla osadzenia materiału izolacyjnego i uszczelniającego

10 Elementy składowe systemu: Konsola dolna JB-DK50, JB-DK100

11 Elementy składowe systemu: Konsola dolna JB-DK150-AW75, JB-DK100-AW75

12 Elementy składowe systemu: Konsola dolna JB-DK100-ALW

13 Elementy składowe systemu: Wspornik boczny JB-D AM8-T

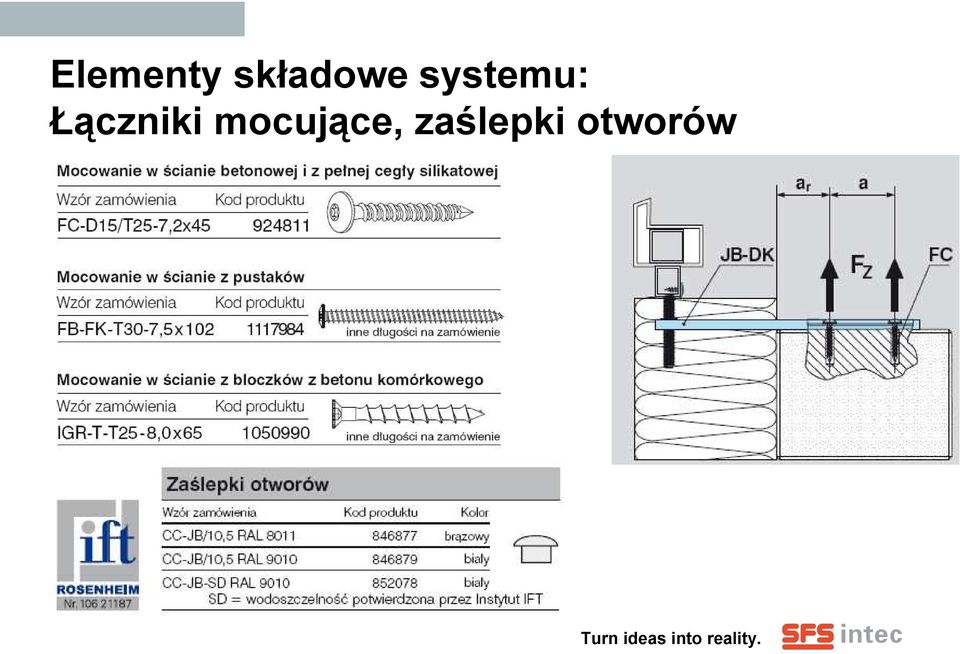

14 Elementy składowe systemu: Łączniki mocujące, zaślepki otworów

15 Elementy składowe systemu: Akcesoria montażowe

16 Ogólne zasady rozmieszczania konsoli dolnych oraz wsporników bocznych Systemu JB-D cm max 70 cm cm Wsporniki boczne JB-D cm cm max 70 cm max 70 cm max 70 cm max 70 cm cm cm cm max 70 cm cm Konsole dolne JB-DK

17 Ogólne zasady rozmieszczania konsoli dolnych oraz wsporników bocznych Systemu JB-D

18 Wytyczne doboru Konsoli dolnych JB-DK Okna stałe i jednoskrzydłowe L Rozmieszczenie i liczebność Konsoli dolnych JB-DK: wymiar L min. liczba konsoli < 1000 mm 2 szt mm 3 szt mm 4 szt. Wymiary bazowe dla rozmieszczenia konsoli: - od krawędzi: max. 150 mm - między konsolami: max. 700 mm Maksymalne rzeczywiste obciążenie na pojedynczą konsolę [N]: Elementy systemu należy rozmieszczać z zachowaniem symetrii wymiarów

19 Wytyczne doboru Konsoli dolnych JB-DK Okna dwuskrzydłowe L Rozmieszczenie i liczebność Konsoli dolnych JB-DK: wymiar L min. liczba konsoli < 1000 mm 2 szt mm 4 szt mm 6 szt. Wymiary bazowe dla rozmieszczenia konsoli: - od krawędzi i słupka: max. 150 mm - między konsolami: max. 700 mm Maksymalne rzeczywiste obciążenie na pojedynczą konsolę [N]: Elementy systemu należy rozmieszczać z zachowaniem symetrii wymiarów

20 Wytyczne doboru Wsporników bocznych JB-D Wszystkie typy okien 150 L Rozmieszczenie i liczebność Wsporników bocznych JB-D: wymiar L min. liczba wsporników na stronę < 1000 mm 2 szt mm 3 szt mm 4 szt mm 5 szt. 150 Wymiary bazowe dla rozmieszczenia wsporników: - od krawędzi: max. 150 mm - między wspornikami: max. 700 mm Mocowanie ramy górnej okna wykonuje się przy użyciu wsporników bocznych JB-D zawsze, gdy brak "zintegrowanych" skrzynek rolet zewnętrznych. Rozmieszczenie wsporników bocznych dla ramy górnej jest identyczne jak dla układu konsoli dolnych danego okna W przypadku braku możliwości mocowania ramy górnej zaleca się zwiększenie liczby wsporników bocznych o jeden na każdą stronę (bok) Elementy systemu należy rozmieszczać z zachowaniem symetrii wymiarów

21 Nośność konsoli dolnej JB-DK50 Arkusz danych Nr 01 F max = 540 N przy wysunięciu systemowym AK= 30 mm F min = 400 N przy wysunięciu systemowym AK= 50 mm

22 Nośność konsoli dolnej JB-DK100 Arkusz danych Nr 02 wersja standardowa: F max = 1'350 N przy wysunięciu systemowym AK= 50 mm F min = 500 N przy wysunięciu systemowym AK= 100 mm

23 Nośność konsoli dolnej JB-DK100-AW75 Arkusz danych Nr 02 wersja z podporą AW75: F max = 1'470 N przy wysunięciu systemowym AK= 80 mm F min = 1'100 N przy wysunięciu systemowym AK= 100 mm

24 Nośność konsoli dolnej JB-DK150 Arkusz danych Nr 03 F max = 1'470 N przy wysunięciu systemowym AK= 80 mm F min = 500 N przy wysunięciu systemowym AK= 150 mm

25 Nośność konsoli dolnej JB-DK100-ALW Arkusz danych Nr 04 wersja standardowa: F max = 1'750 N przy wysunięciu systemowym AK= 30 mm F min = 400 N przy wysunięciu systemowym AK= 100 mm

26 Nośność konsoli dolnej JB-DK100-ALW-AW75 Arkusz danych Nr 04 wersja z podporą AW75: F max = 1'450 N przy wysunięciu systemowym AK= 80 mm F min = 1'080 N przy wysunięciu systemowym AK= 100 mm

27 Arkusze danych dla każdego zastosowania Konsoli dolnych, łączników

28

29 Informacje konieczne i pomocne dla prawidłowego doboru elementów Systemu JB-D rodzaj ściany: układ, materiały i wymiary poszczególnych warstw wymiary i ciężar poszczególnych okien do montażu wymiary przewidywanych szczelin między ramą a otworem typ profilu ramy oraz innych profili pomocniczych (poszerzenia itp.) przewidywane położenie okna w przekroju ściany czy i dla których okien będą występowały rolety (samodzielne, zintegrowane)?

30 Wytyczne dotyczące wymiarowania okien z tytułu montażu w Systemie JB-D Podstawowe zależności wymiarowe do prawidłowego określenia wymiarów okien na podstawie pomiarów otworów pod nie: minimalna szczelina między ramą a murem dla boków okna to 10 mm na stronę -> zalecane: mm na stronę (zakres regulacji wspornika bocznego JB-D: do 40 mm), minimalna szczelina między ramą dolną a podłożem to 15 mm -> zalecane mm - po uwzględnieniu dodatkowego profilu (zakres regulacji dla konsoli dolnych JB-DK: do 30 mm) minimalna szczelina między ramą górną a nadprożem to 10 mm -> zalecane: mm na stronę (zakres regulacji wspornika bocznego JB-D: do 40 mm),

31 Zalecenia i uwagi ogólne montaż w Systemie JB-D wykorzystanie podanych nośności charakterystycznych dla przenoszenia obciążeń maksymalnie na poziomie 2/3 ich wartości dla przewidywanego wysunięcia systemowego AK, konieczność przewiercania ramy bocznej i górnej przelotowo (w konsekwencji szklenie okien stałych po ich zamontowaniu), montaż wsporników bocznych JB-D do nadproża nie jest możliwy w przypadku zastosowania zintegrowanych rolet, wyrównywanie poziomu progów okien balkonowych i tarasowych do przewidywanego poziomu posadzki należy wykonać z zastosowaniem systemowych poszerzeń, przy wymiarowaniu okien po obmiarze należy uwzględnić zawsze występowanie dodatkowych profili: podparapetowych, poszerzeń itp.

32 Przykład doboru elementów Systemu JB-D Okno I - 120x150 / jednoskrzydłowe (także stałe) szerokość 120 cm => 3 szt. konsoli dolnych JB-DK wysokość 150 cm => 3 szt. wsporników bocznych JB-D na stronę rama górna 120 cm => 3 szt. wsporników bocznych JB-D Podsumowanie: Konsola dolna JB-DK Wspornik boczny JB-D 3 szt. 2 * 3 szt. + 3 szt. = 9 szt.

33 Przykład doboru elementów Systemu JB-D Okno II - 180x220 / dwuskrzydłowe z roletą szerokość 180 cm (2 * 90 cm) => 4 szt. konsoli dolnych JB-DK wysokość 220 cm => 5 szt. wsporników bocznych JB-D na stronę Uwaga: dodatkowy wspornik boczny na stronę z uwagi na brak możliwości mocowania ramy górnej do nadproża rama górna 180 cm (2 * 75 cm) => bez wsporników bocznych JB-D Podsumowanie: Konsola dolna JB-DK Wspornik boczny JB-D 4 szt. 2 * 5 szt. + 0 szt. = 10 szt.

34 Montaż

35 Prosty montaż - krok 1 Wstępne osadzenie konsoli dolnej JB-DK 1. położenie konsoli dolnej [a r ] 2. wiercenie pierwszego otworu i osadzenie w nim łącznika 3. ustalić wysunięcie konsoli [wymiar systemowy AK] 4. wiercenie drugiego otworu [a] 5. osadzenie drugiego łącznika i maksymalne dokręcenie ich 6. kontrola wymiaru wysuniecie 7. wyrównanie położenia wspornika ramy HVW/HVP

36 Prosty montaż - krok 2 Wstępny montaż wsporników bocznych JB-D 1. wiercenie otworu ø 10,5 mm - dla AM8-T 2. montaż elementu łączącego ramę AM8-T) 3. wykręcić szynę wspornika bocznego JB-D (ewentualnie zabezpieczyć wspornik do transportu)

37 Prosty montaż - krok 3 Montaż okna do konsoli dolnych JB-DK 1. umieścić okno w otworze 2. ustawić okno na wypoziomowanych wspornikach wysokości 3. wyrównać dystanse boczne oraz ustalić ostateczną pozycję okna 4. przykręcić wspornik wysokości do ramy: HVW - z boku (od wnętrza) HVP - od dołu (strefa izolacji)

38 Prosty montaż - krok 4 Montaż okna do ściany - wsporniki boczne JB-D 1. ustalić położenie szyny wspornika bocznego JB-D 2. wiercenie pierwszego otworu [a r ] 3. osadzenie pierwszego łącznika 4. ewentualna korekta pionowej pozycji okna 5. wiercenie drugiego otworu [a] 6. osadzenie drugiego łącznika i maksymalne dokręcenie ich 7. kontrola położenia okna

39 Montaż okna z zastosowaniem Systemu JB-D

40

41 Przykładowy montaż okna z wykorzystaniem systemu JB-D

42 Przykładowy montaż okna z wykorzystaniem systemu JB-D

43 Przykładowy montaż okna z wykorzystaniem systemu JB-D Pamiętaj, Nie wolno stosować kołków do szybkiego montażu!!!

44 Przykładowy montaż okna z wykorzystaniem systemu JB-D

45 Przykładowy montaż okna z wykorzystaniem systemu JB-D

46 Zapraszamy do ścisłej współpracy: Tworzymy korzyści dla Państwa i Waszych Klientów
