1 Przykłady rozwiązań konstrukcyjnych Przykłady rozwiązań konstrukcyjnych 0

2 Przykłady rozwiązań konstrukcyjnych 0.0 Przykłady rozwiązań konstrukcyjnych Ściany zewnętrzne 0. Ściany wewnętrzne 0. Słupy żelbetowe 0. Stropy i wieńce 0. Nadproża i płaskie belki nadprożowe 0.5 Ściany wypełniające 0.6

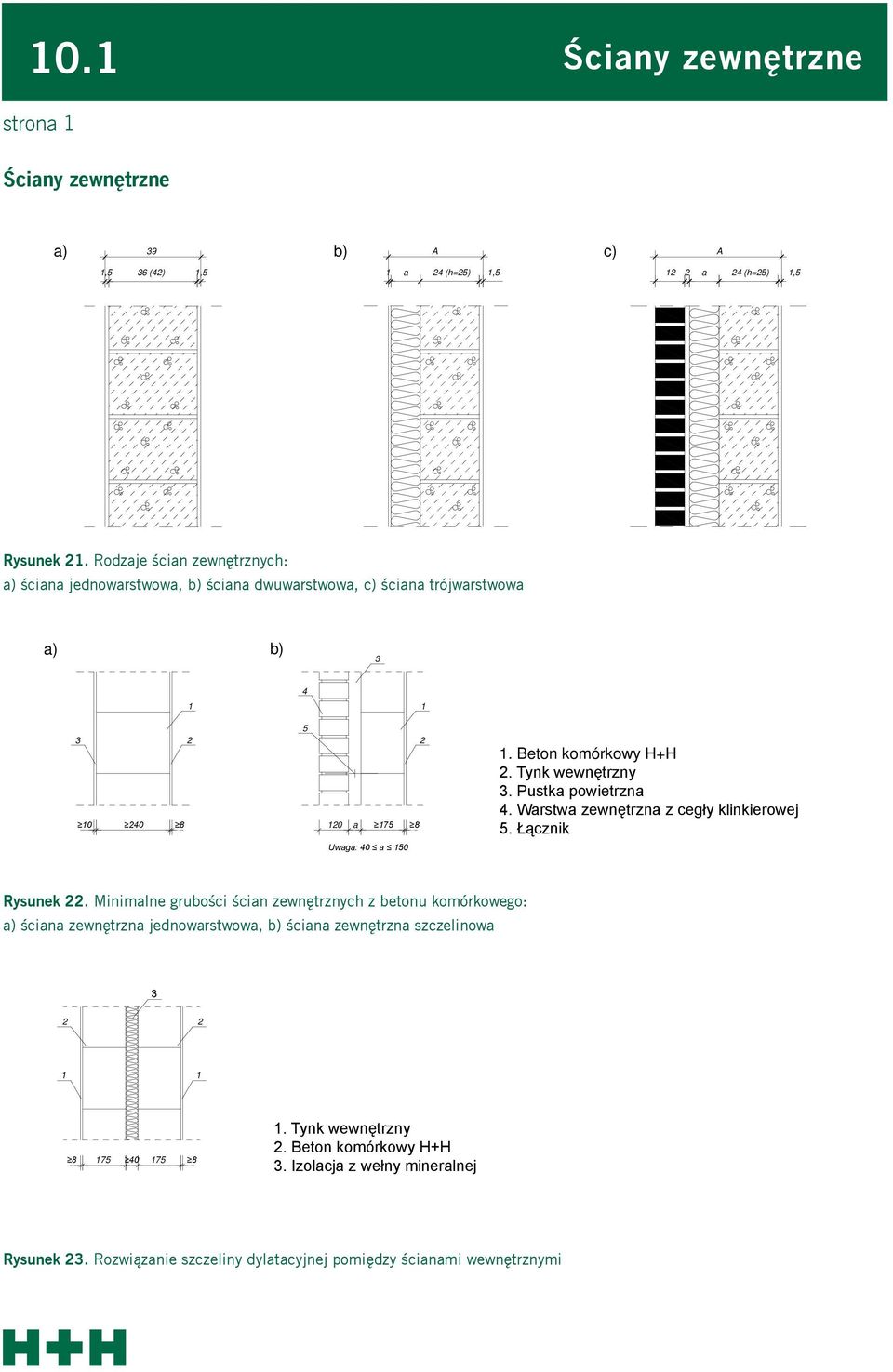

3 0. Ściany zewnętrzne strona Ściany zewnętrzne a) 9,5 6 (),5 b) c) a (h=),5 a (h=),5 Rysunek. Rodzaje ścian zewnętrznych: a) ściana jednowarstwowa, b) ściana dwuwarstwowa, c) ściana trójwarstwowa a) b) a Beton komórkowy H+H. Tynk wewnętrzny. Pustka powietrzna. Warstwa zewnętrzna z cegły klinkierowej 5. Łącznik Uwaga: 0 a 50 Rysunek. Minimalne grubości ścian zewnętrznych z betonu komórkowego: a) ściana zewnętrzna jednowarstwowa, b) ściana zewnętrzna szczelinowa Tynk wewnętrzny. Beton komórkowy H+H. Izolacja z wełny mineralnej Rysunek. Rozwiązanie szczeliny dylatacyjnej pomiędzy ścianami wewnętrznymi

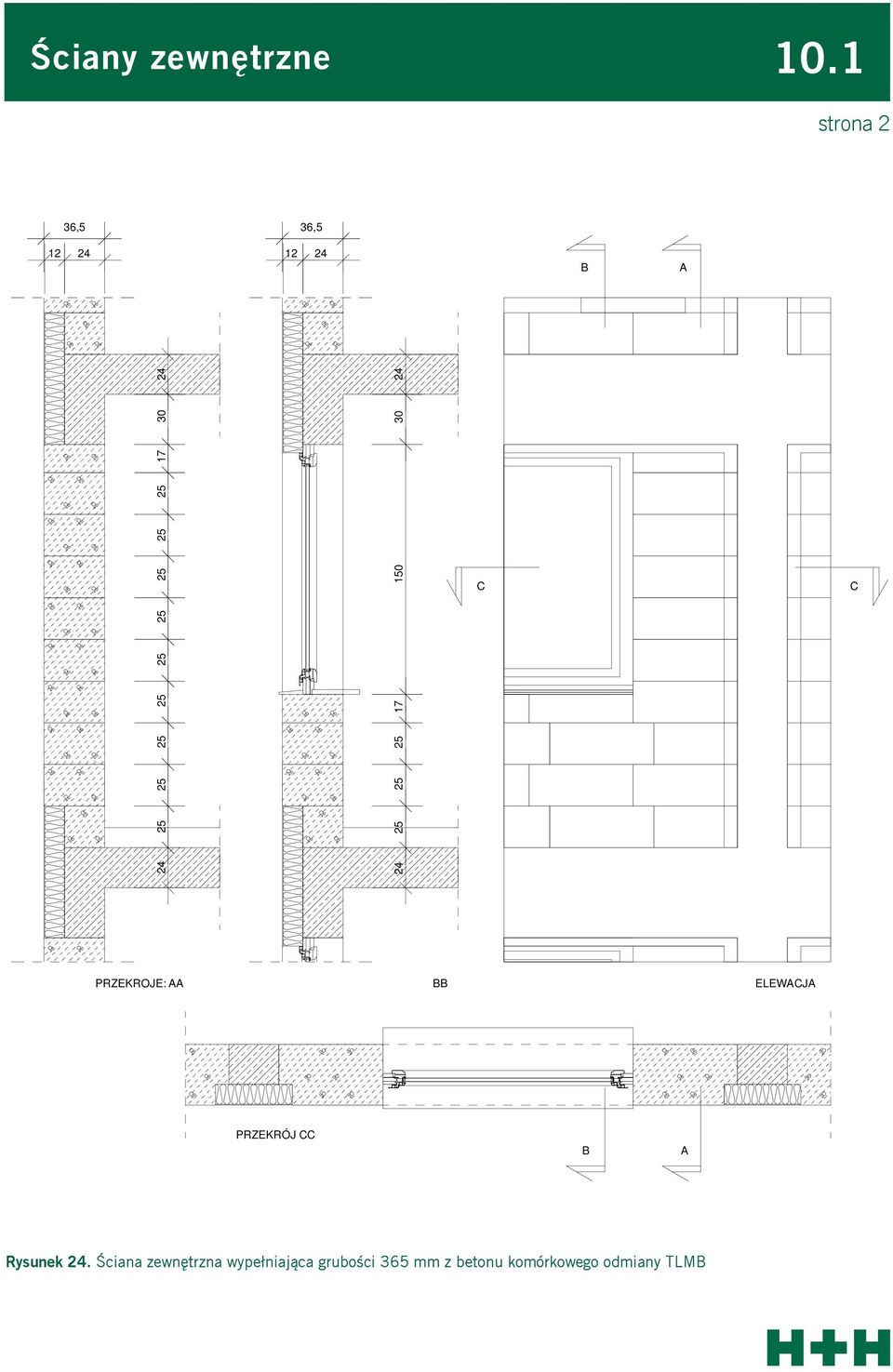

4 Ściany zewnętrzne 0. strona 6,5 6,5 B C C PRZEKROJE: BB ELEWCJ PRZEKRÓJ CC B Rysunek. Ściana zewnętrzna wypełniająca grubości 65 mm z betonu komórkowego odmiany TLMB

5 0. Ściany zewnętrzne strona 6,5 6,5 6 6,5 6 6,5 B C C 50 PRZEKROJE: BB ELEWCJ PRZEKRÓJ CC B Rysunek. Ściana zewnętrzna nośna grubości 65mm z betonu komórkowego odmiany TLMB

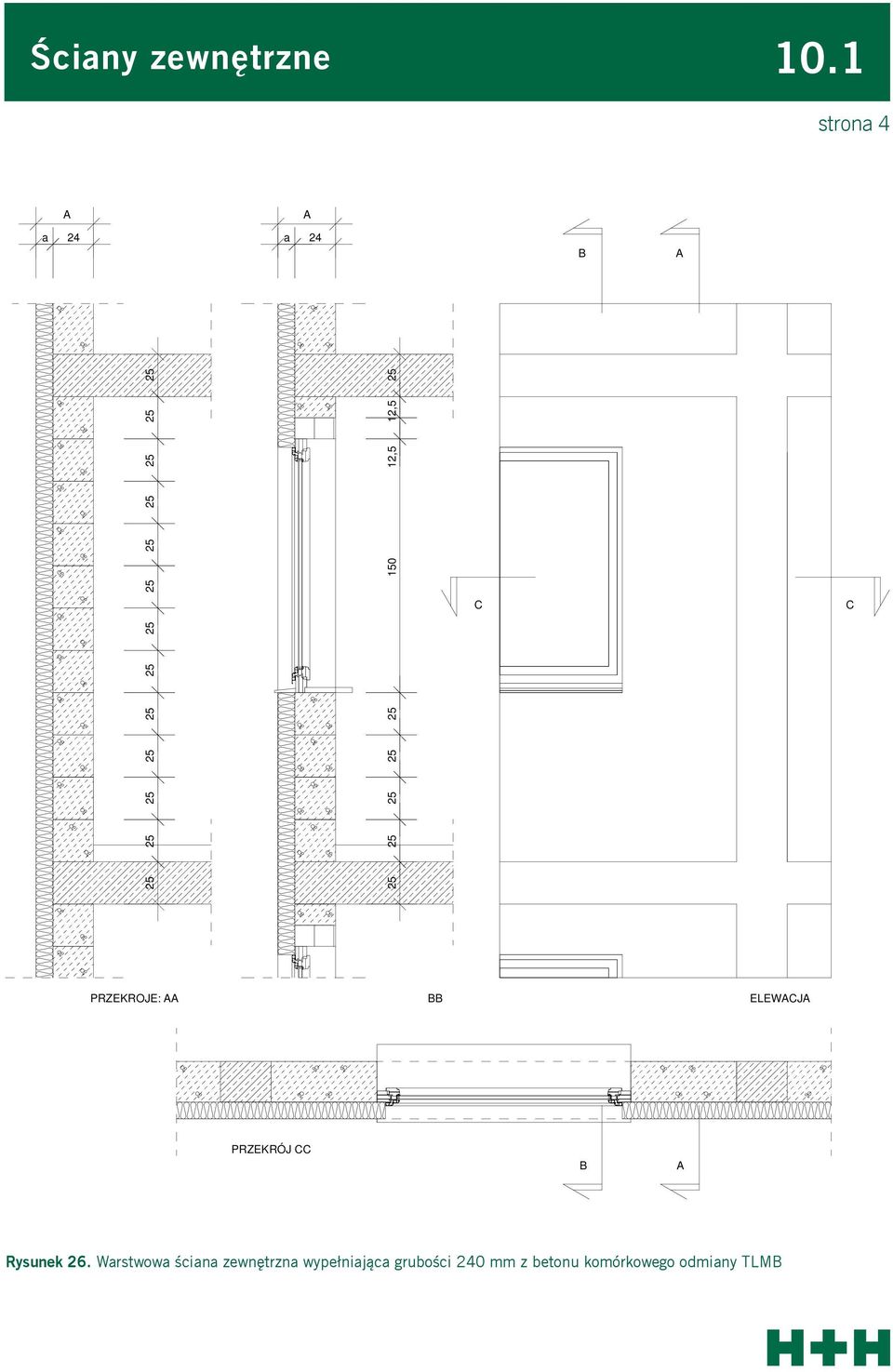

6 Ściany zewnętrzne 0. strona a a B C C 50,5,5 PRZEKROJE: BB ELEWCJ PRZEKRÓJ CC B Rysunek 6. Warstwowa ściana zewnętrzna wypełniająca grubości 0 mm z betonu komórkowego odmiany TLMB

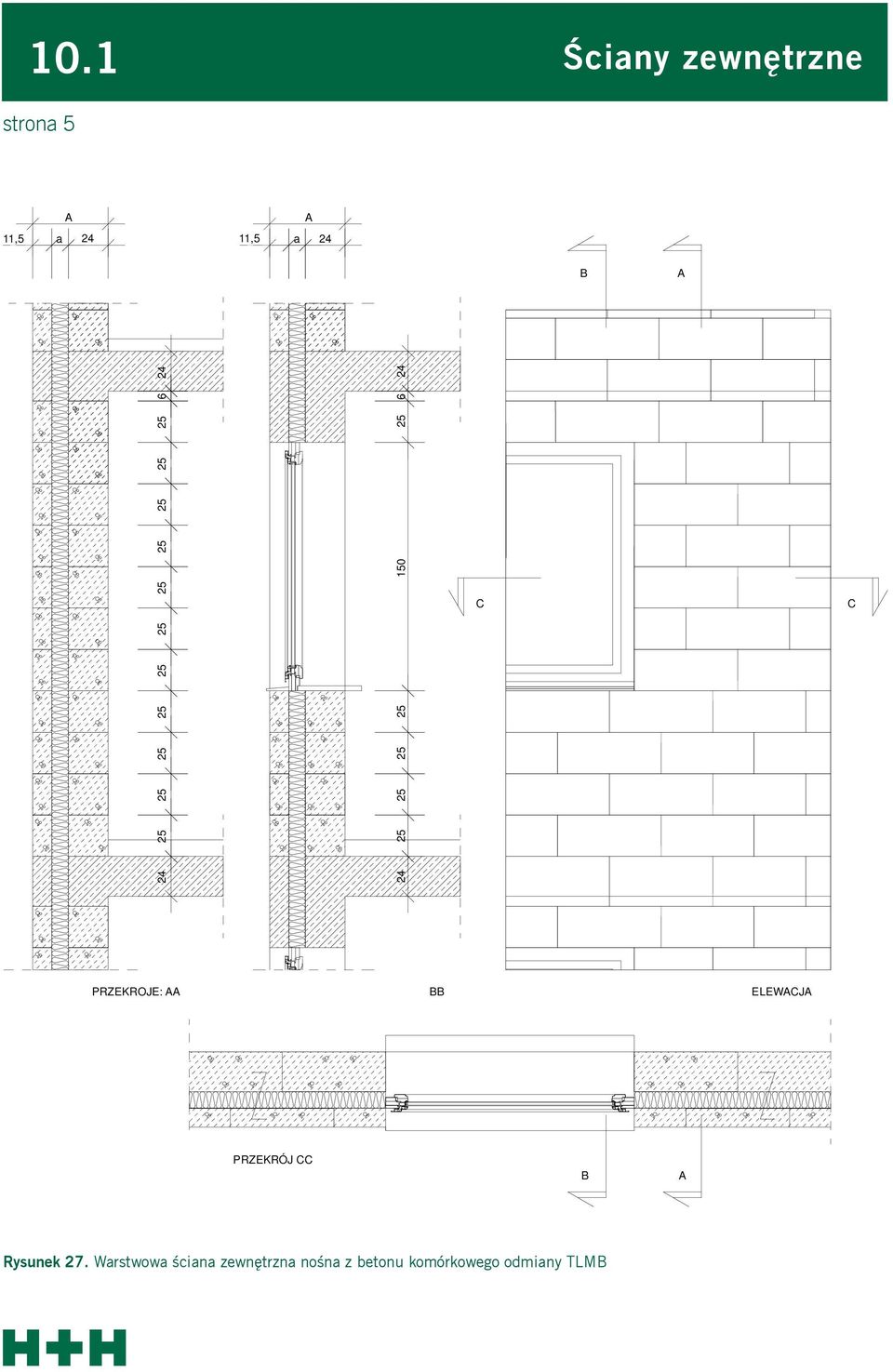

7 0. Ściany zewnętrzne strona 5,5 a,5 a B C C PRZEKROJE: BB ELEWCJ PRZEKRÓJ CC B Rysunek 7. Warstwowa ściana zewnętrzna nośna z betonu komórkowego odmiany TLMB

8 Ściany zewnętrzne 0. strona B C C 50 PRZEKROJE: BB ELEWCJ PRZEKRÓJ CC B Rysunek 8. Szczelinowa ściana wypełniająca z betonu komórkowego odmiany TLMB

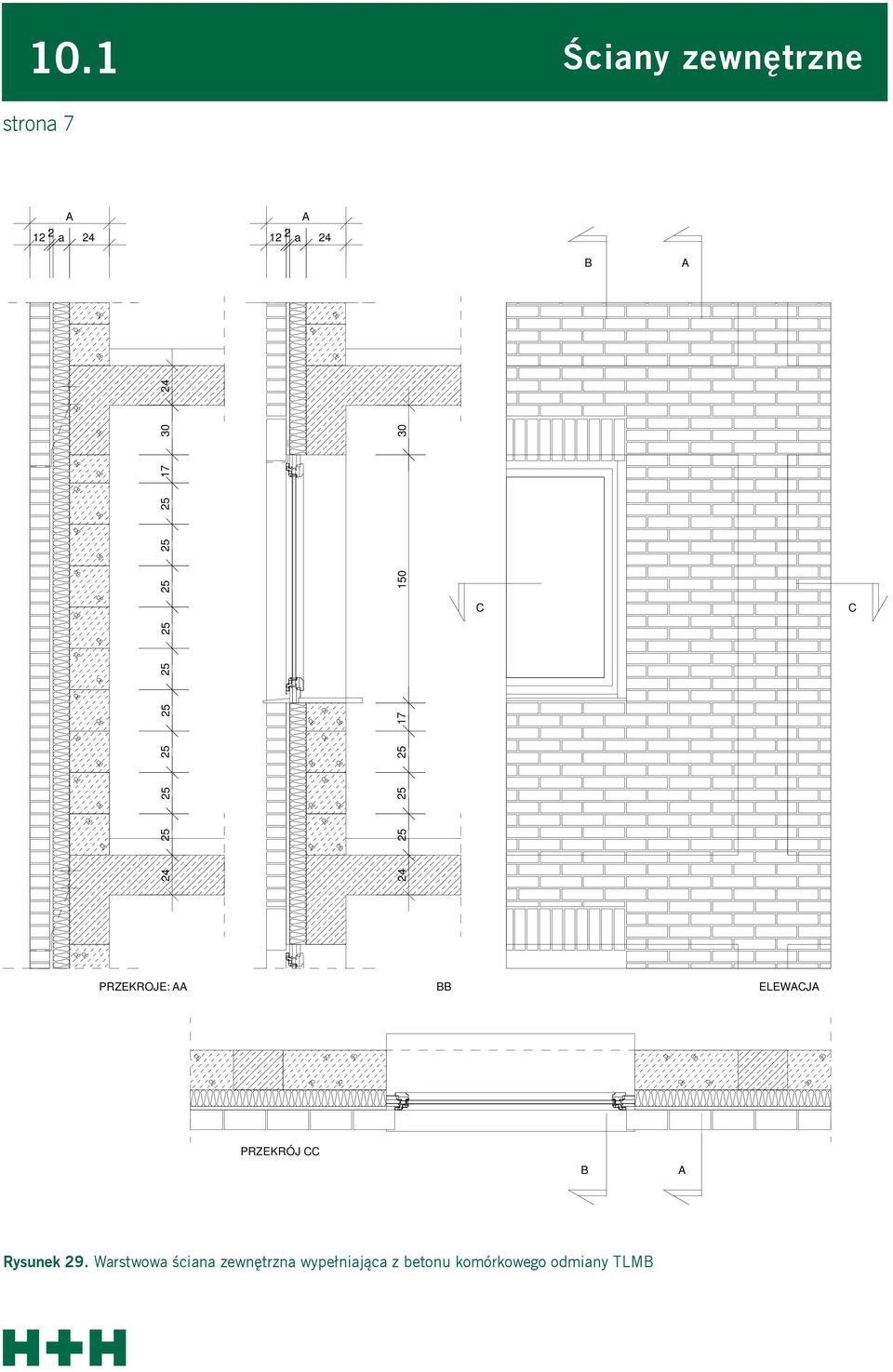

9 0. Ściany zewnętrzne strona 7 a a B C C PRZEKROJE: BB ELEWCJ PRZEKRÓJ CC B Rysunek 9. Warstwowa ściana zewnętrzna wypełniająca z betonu komórkowego odmiany TLMB

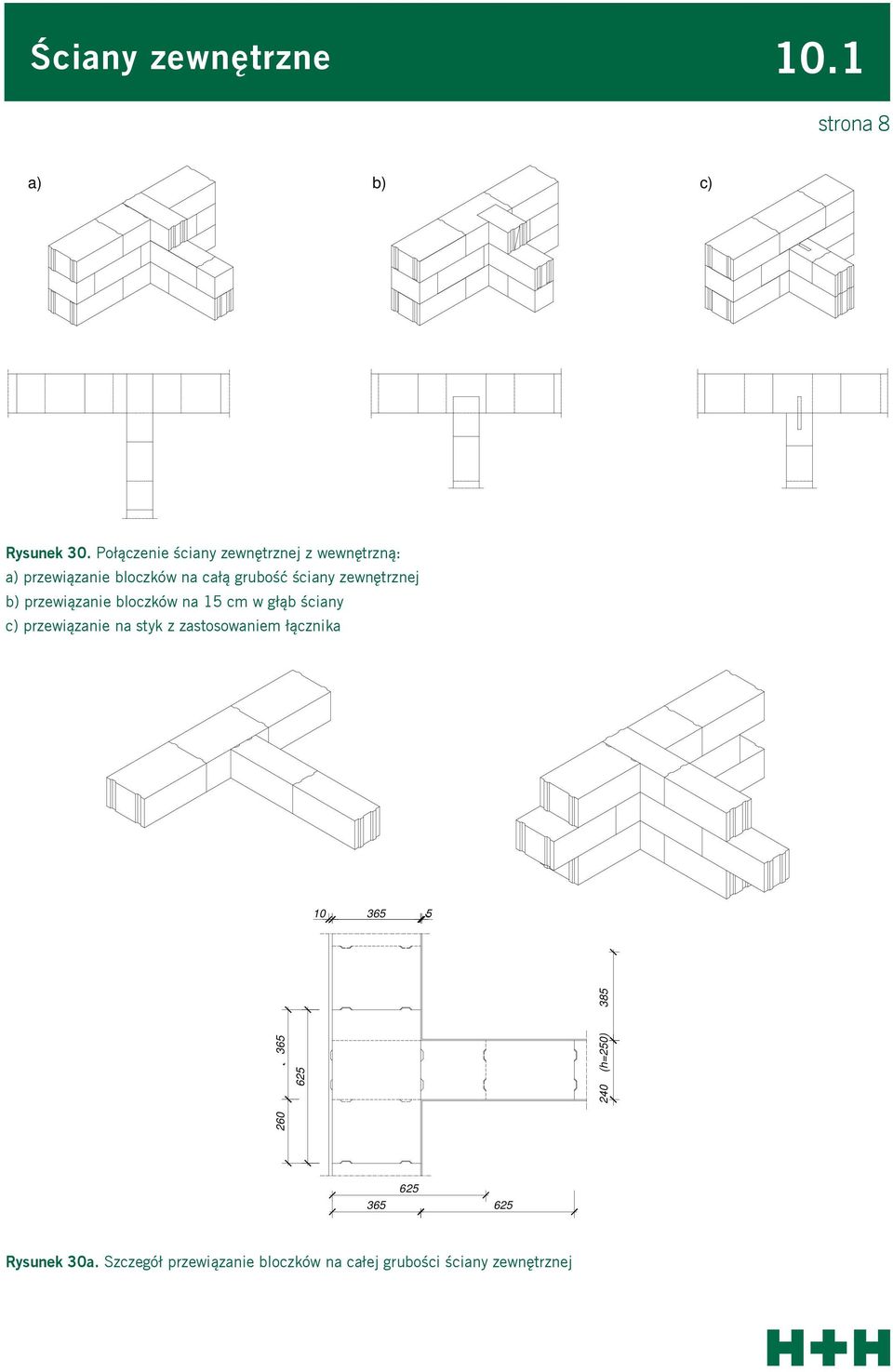

10 Ściany zewnętrzne 0. strona 8 a) b) c) Rysunek 0. Połączenie ściany zewnętrznej z wewnętrzną: a) przewiązanie bloczków na całą grubość ściany zewnętrznej b) przewiązanie bloczków na 5 cm w głąb ściany c) przewiązanie na styk z zastosowaniem łącznika (h=0) Rysunek 0a. Szczegół przewiązanie bloczków na całej grubości ściany zewnętrznej

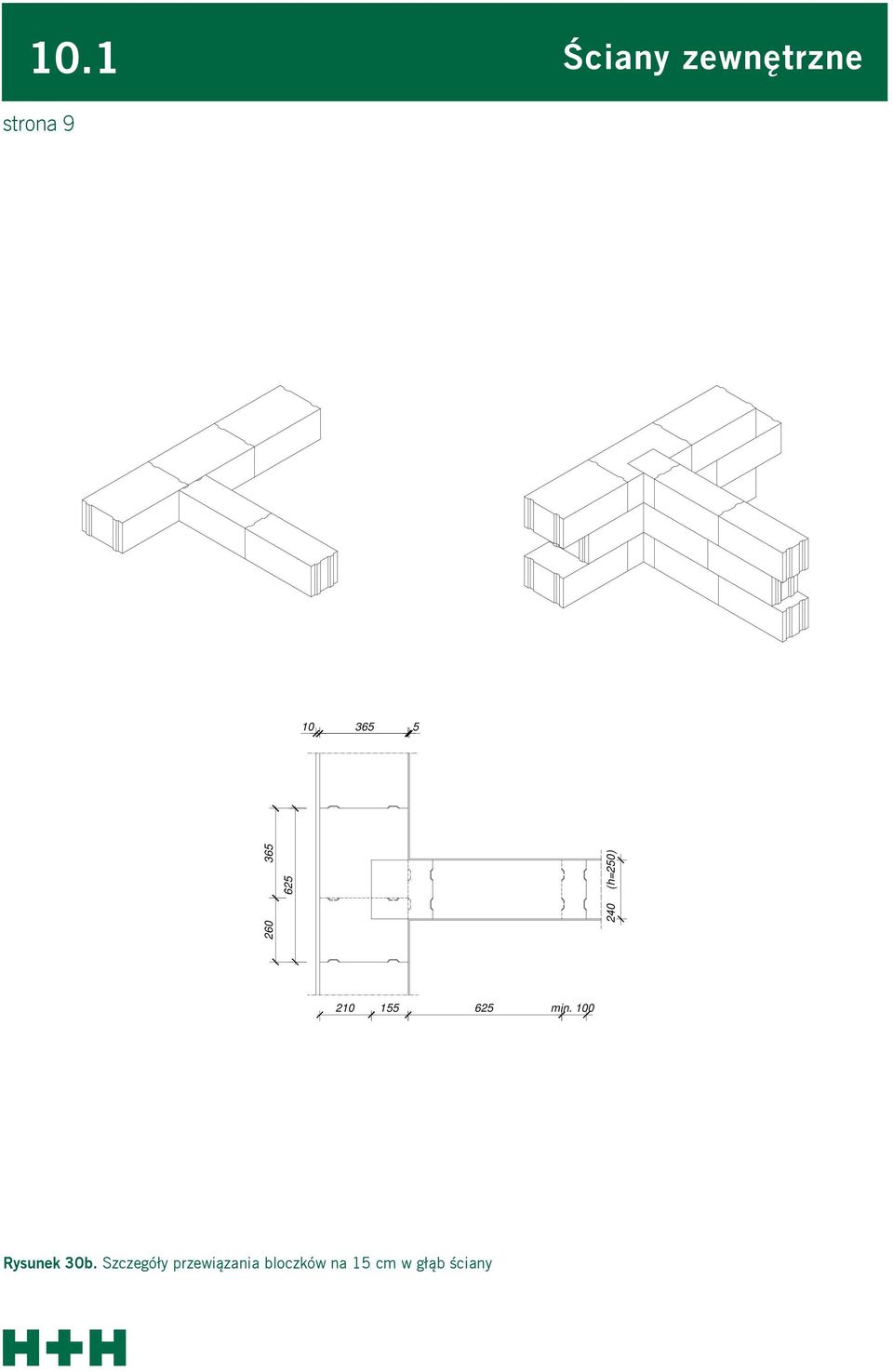

11 0. Ściany zewnętrzne strona (h=0) min. 00 Rysunek 0b. Szczegóły przewiązania bloczków na 5 cm w głąb ściany

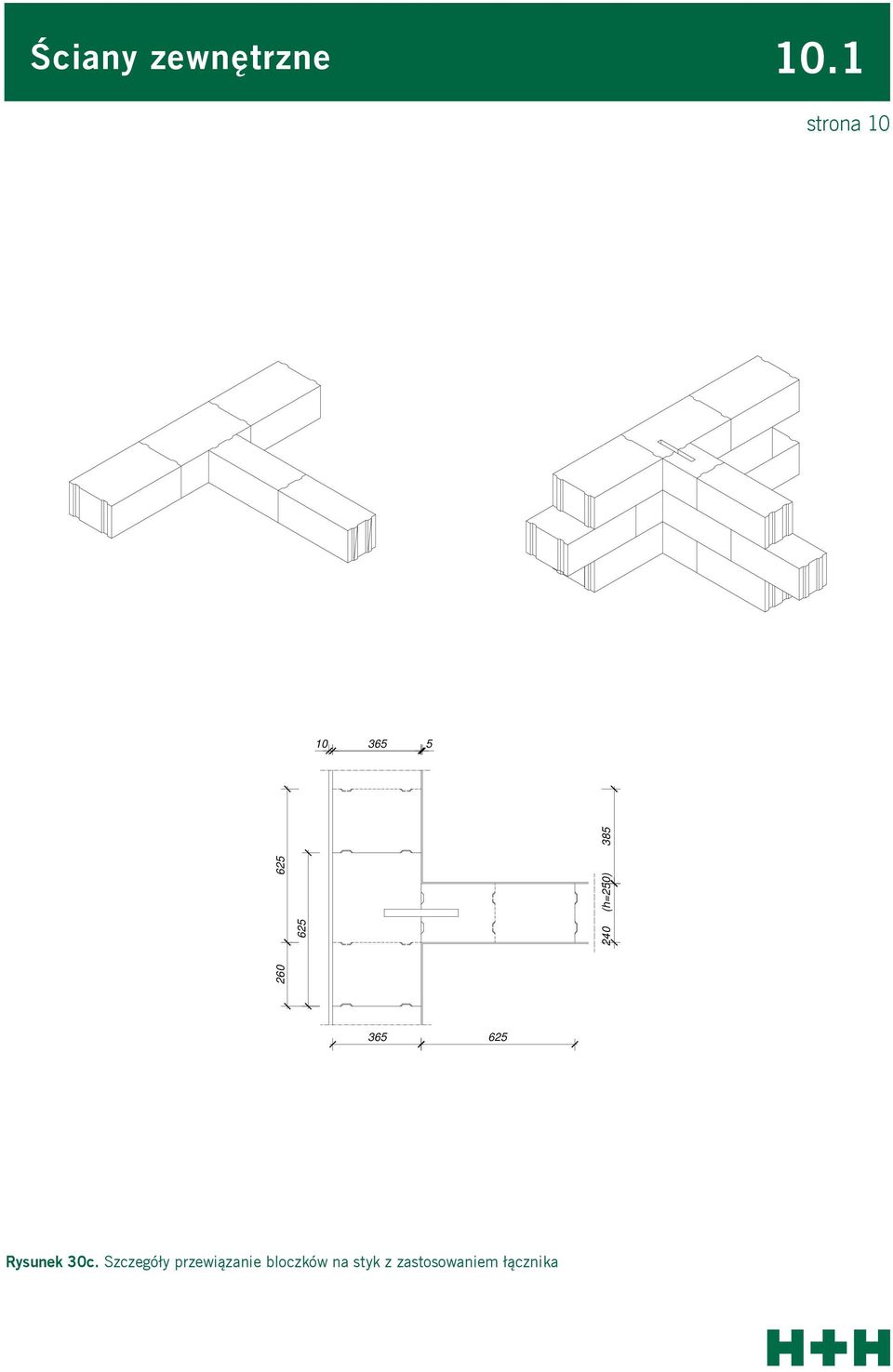

12 Ściany zewnętrzne 0. strona (h=0) Rysunek 0c. Szczegóły przewiązanie bloczków na styk z zastosowaniem łącznika

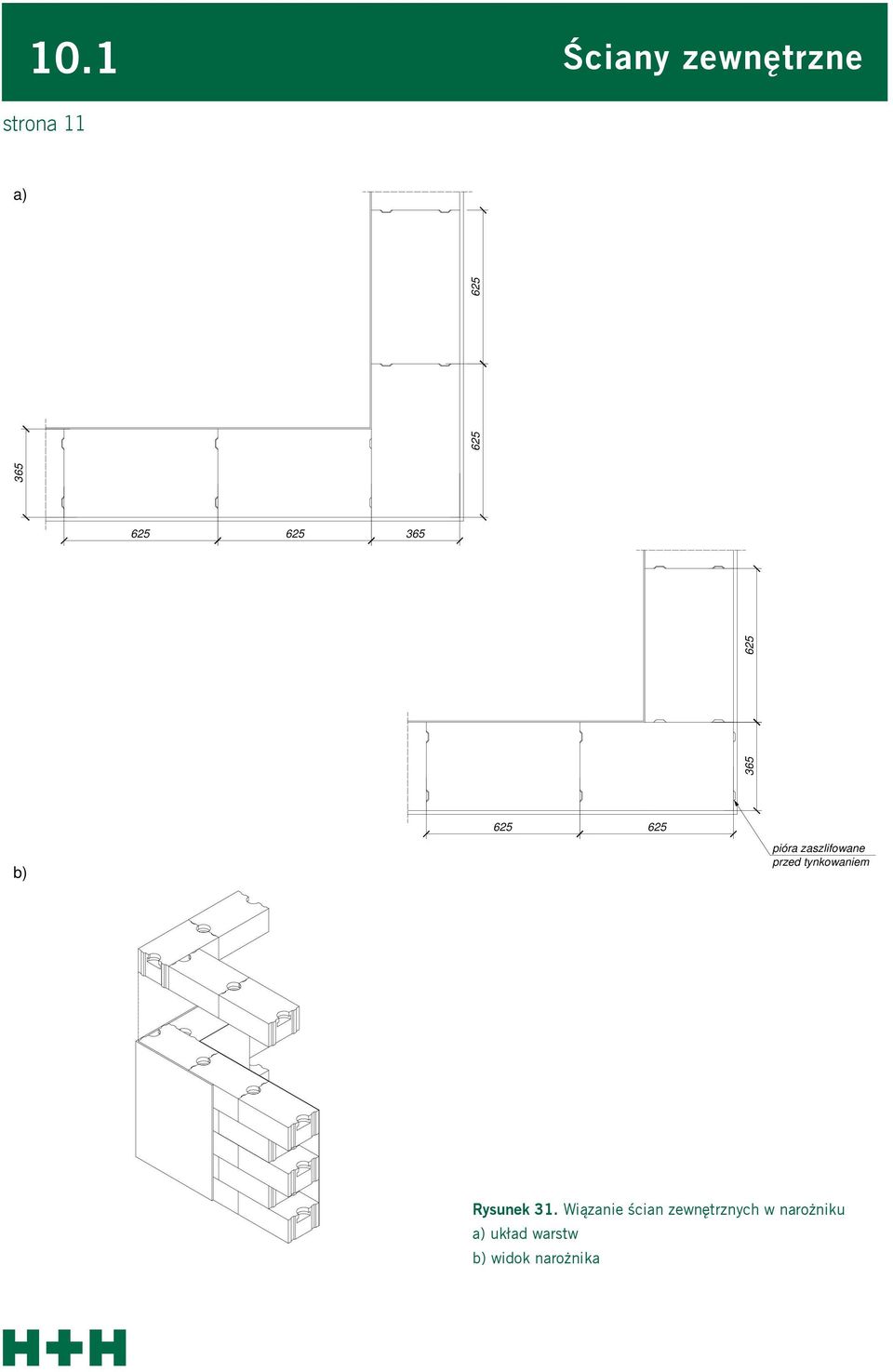

13 0. Ściany zewnętrzne strona a) b) 6 6 pióra zaszlifowane przed tynkowaniem Rysunek. Wiązanie ścian zewnętrznych w narożniku a) układ warstw b) widok narożnika

14 Ściany zewnętrzne 0. strona Ściany jednowarstwowe (jednorodne materiałowe) Rozwiązanie najczęściej stosowane ze względu na właściwości termoizolacyjne betonu komórkowego - tynk wewn. mineralny 0,5 cm - bloczki z betonu komórkowego H+H 6,5 cm - tynk zewn. mineralny,5 cm - tynk wewn. mineralny 0,8 cm - bloczki z betonu komórkowego H+H cm - zaprawa klejowa + kołki plastikowe - wełna mineralna min. 8 cm - zaprawa klejowa z wtopioną poliestrową siatką zbrojącą - cienkowarstwowy tynk mineralny Ściany jednowarstwowe (z systemem dociepl. w technologi lekkiej mokrej) Izolacja z płyt styropianowych lub wełny mineralnej Ściany jednowarstwowe (z systemem dociepl. w technologii lekkiej suchej) z okładziną ścienną: - Płyty elewacyjne - Blachy profilowane - tynk wewn. mineralny 0,5 cm - bloczki z betonu komórkowego H+H 6,5 cm - tynk zewn. mineralny,5 cm - tynk wewn. mineralny 0,8 cm - bloczki z betonu komórkowego H+H cm - zaprawa klejowa + kołki plastikowe - wełna mineralna min. 8 cm - zaprawa klejowa z wtopioną poliestrową siatką zbrojącą - cienkowarstwowy tynk mineralny Ściany jednowarstwowe z izolacją termiczną, wykończone płytą kamienną Ściany szczelinowe z dodatkową wentylacją Ściany szczelinowe wypełnione materiałem termoizolacyjnym - tynk wewn. mineralny 0,8 cm - ściana konstrukcyjna z bloczków z betonu komórkowego H+H cm - wełna mineralna min. 8 cm - kotwy stalowe, np. typu PK Habe - szczelina powietrzna cm - spoinowana cegła klinkierowa cm - tynk wewn. mineralny 0,8 cm - ściana konstrukcyjna z bloczków z betonu komórkowego H+H cm - wełna mineralna min. 6 cm - łączniki stalowe, np. typu LP 0 Habe - bloczki z betonu komórkowego H+H 8 cm - spoinowana cegła klinkierowa cm - tynk zewnętrzny Rysunek. Ściany zewnętrzne z betonu komórkowego H+H

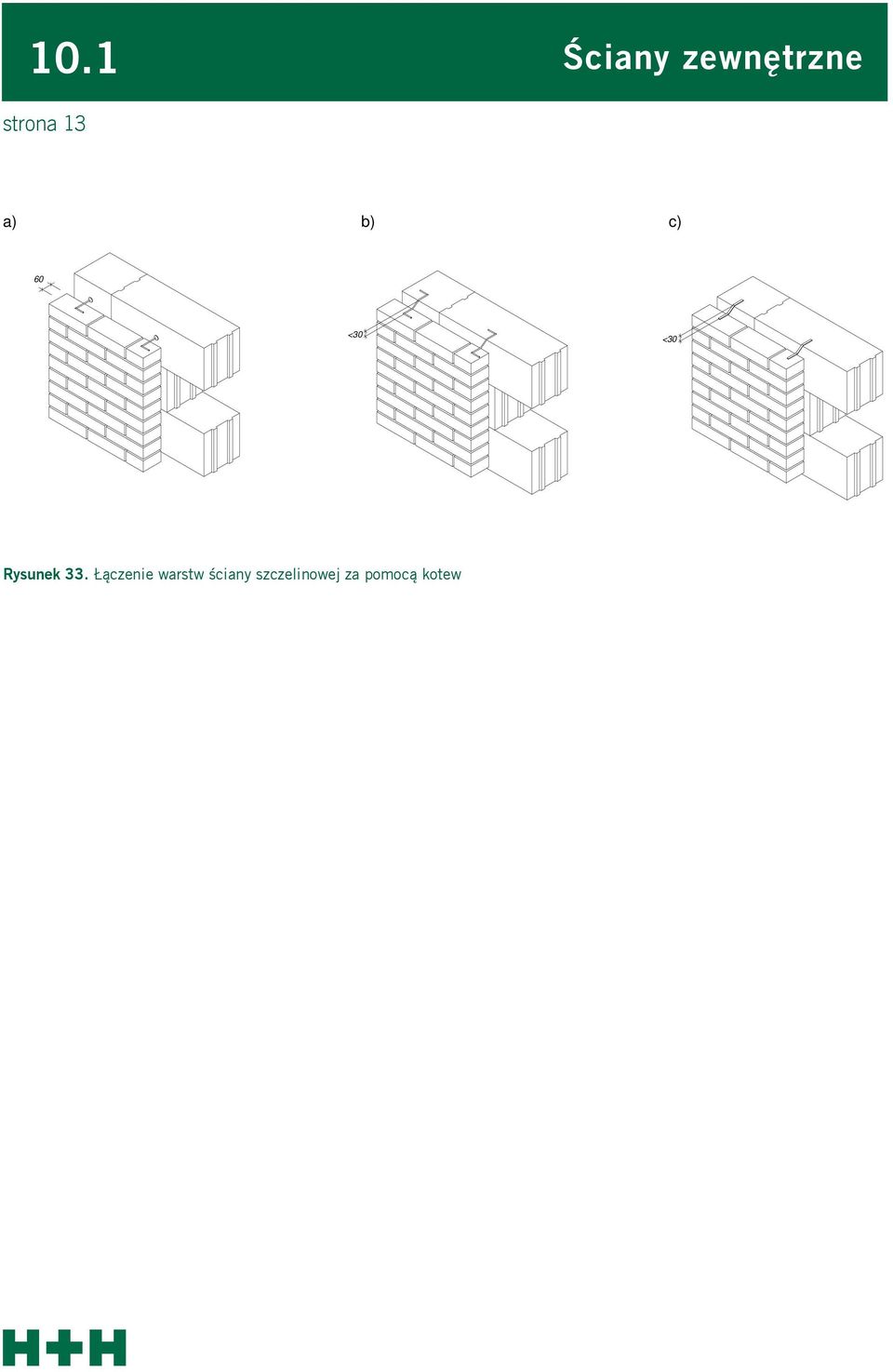

15 0. Ściany zewnętrzne strona a) b) c) 60 <0 <0 Rysunek. Łączenie warstw ściany szczelinowej za pomocą kotew

16 Ściany zewnętrzne 0. strona a) b) c) (60) 60 (0, 00) 60 (0, 00) (0, 60) d). Łącznik stalowy-kotwa Rysunek. Ściany zewnętrzne z betonu komórkowego H+H a) ściana zewnętrzna z warstwą ocieplającą strop od wewnątrz b) ściana zewnętrzna z warstwą ocieplającą strop od zewnątrz c) zewnętrzna ściana szczelinowa d) podwójna ściana przy dylatacji

17 0. Ściany zewnętrzne strona 5. Beton komórkowy H+H. Strop z wieńcem. Tynk cokołowy. Pozioma izolacja przeciwwodna 5. Pionowa izolacja przeciwwodna 6. Płytka z betonu komórkowego H+H 7. Docieplenie wieńca min. cm 8. Tynk zewnętrzny 9. Tynk wewnętrzny 0. Styrodur Rysunek 5. Ściany piwnic z bloczków H+H odmiany TLMB

18 Ściany zewnętrzne 0. strona 6. Beton komórkowy H+H. Strop z wieńcem. Cokół z cegły klinkierowej. Pozioma izolacja przeciwwodna 5. Pionowa izolacja przeciwwodna 6. Docieplenie wieńca min. cm 7. Tynk zewnętrzny 8. Tynk wewnętrzny 9. Styrodur Rysunek 6. Ściany piwnic z bloczków H+H odmiany TLMB z cokołem z cegły klinkierowej

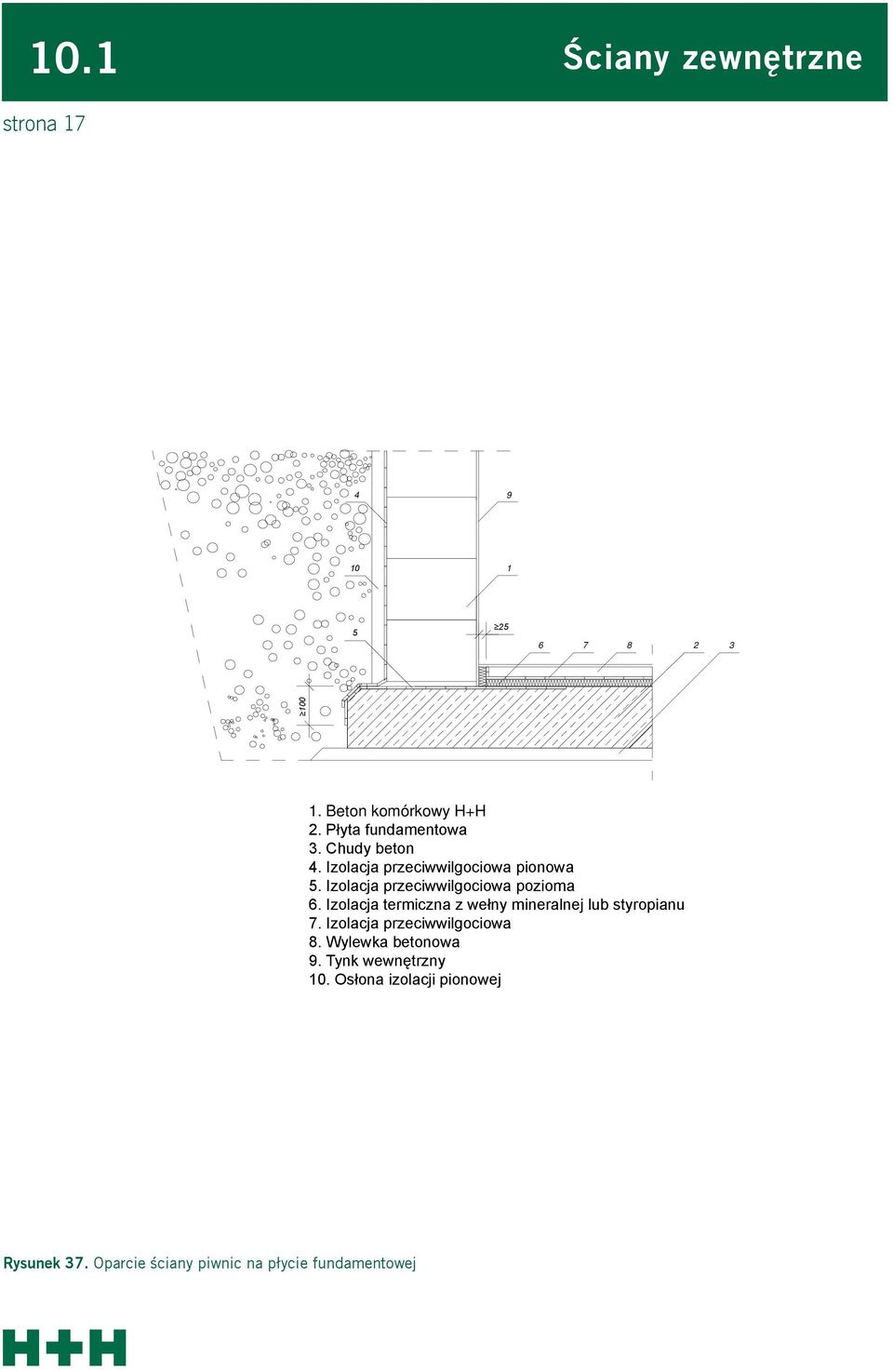

19 0. Ściany zewnętrzne strona Beton komórkowy H+H. Płyta fundamentowa. Chudy beton. Izolacja przeciwwilgociowa pionowa 5. Izolacja przeciwwilgociowa pozioma 6. Izolacja termiczna z wełny mineralnej lub styropianu 7. Izolacja przeciwwilgociowa 8. Wylewka betonowa 9. Tynk wewnętrzny 0. Osłona izolacji pionowej Rysunek 7. Oparcie ściany piwnic na płycie fundamentowej

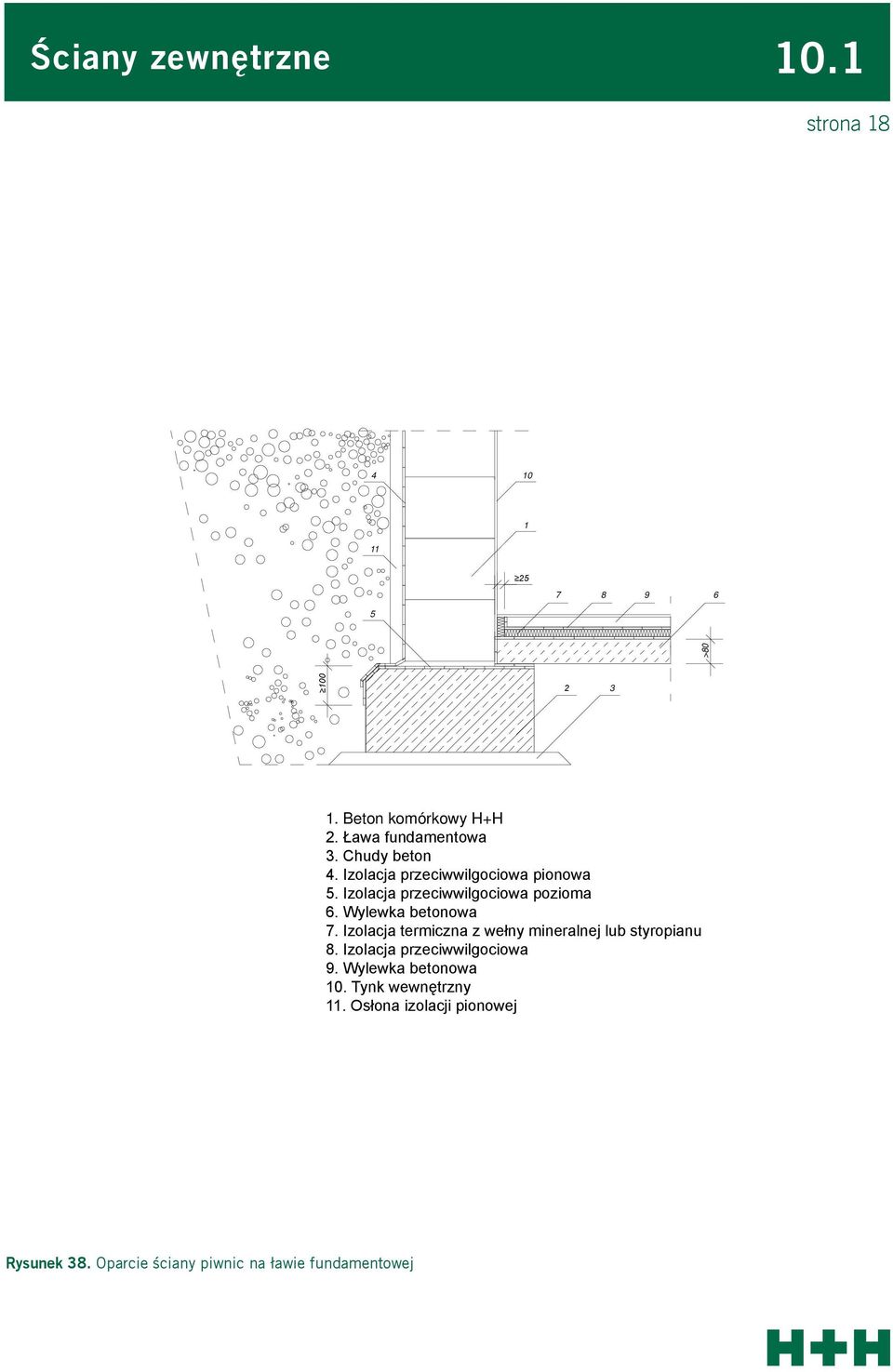

20 Ściany zewnętrzne 0. strona > Beton komórkowy H+H. Ława fundamentowa. Chudy beton. Izolacja przeciwwilgociowa pionowa 5. Izolacja przeciwwilgociowa pozioma 6. Wylewka betonowa 7. Izolacja termiczna z wełny mineralnej lub styropianu 8. Izolacja przeciwwilgociowa 9. Wylewka betonowa 0. Tynk wewnętrzny. Osłona izolacji pionowej Rysunek 8. Oparcie ściany piwnic na ławie fundamentowej

21 0. Ściany zewnętrzne strona 9 0 (00) Ściana fundamentowa. Beton komórkowy H+H. Tynk zewnętrzny. Izolacja termiczna z wełny mineralnej lub styropianu 5. Grunt przepuszczalny zagęszczony 6. Podkład betonowy 7. Izolacja przeciwwilgociowa 8. Izolacja termiczna 9. Izolacja paroprzepuszczalna 0. Cokół. Wylewka betonowa. Osłona izolacji termicznej Rysunek 9. Oparcie ściany warstwowej na ławie fundamentowej

22 Ściany zewnętrzne 0. strona 0 a) 0.5 m 0.5 m b) c) Uwaga: pręty min. Ø Rysunek 0. Zbrojenie ściany podokiennej a) widok ściany b) zbrojenie w jednej warstwie c) zbrojenie w dwóch warstwach

23 0. Ściany zewnętrzne strona Rysunek. Wykonanie obudowy komina z zastosowanie płytek z betonu komórkowego H+H

24 Ściany wewnętrzne 0. strona Ściany wewnętrzne a) b) Ściana działowa z betonu komórkowego H+H. Strop żelbetowy. Pianka montażowa. Profil stalowy 5. Materiał ogniotrwały Rysunek. Połączenie ścianki działowej ze stropem: a) lekka ścianka działowa b) ścianka działowa ogniwa

25 0. Ściany wewnętrzne strona a) 5 b) >0. Ściana lub słup żelbetowy. Płaskownik perforowany. Tynk. Pianka montażowa 5. Gwóźdź do betonu komórkowego Rysunek. Połączenie ściany działowej ze ścianą konstrukcyjną lub słupem żelbetowym: a) lekka ściana działowa b) ściana ogniowa

26 Słupy żelbetowe 0. Słupy żelbetowe strona Rysunek. Wykonanie słupa żelbetowego w ścianie kolankowej z zastosowaniem kształtek U

27 0. Słupy żelbetowe strona słup żelbetowy Łączniki stalowe kształtki H+H Rysunek 5. Wykonanie żelbetowych słupów i trzpieni w ścianie z betonu komórkowego H+H z zastosowaniem kształtek U 0 termoizolacja słup żelbetowy 0 łącznik stalowy LP Rysunek 6. Słup żelbetowy ocieplony od wewnątrz ze ścianą zewnętrzną z betonu komórkowego H+H

28 Słupy żelbetowe 0. strona Rysunek 7. Słupy żelbetowe ocieplone od zewnątrz ze ścianą zewnętrzną z betonu komórkowego H+H

29 0. Stropy i wieńce strona 7 Stropy i wieńce a) c) >80 > >80 65 (0) 0 (00) b) d) >80 65 (0). Beton komórkowy H+H. Płyty kanałowe. Zbrojenie kotwiące belki stropowe w wieńcu. Zbrojenie poprzeczne spoiny wspornej 5. Spoina niezbrojona 6. Izolacja termiczna z wełny mineralnej lub styropianu 7. Płytka z betonu komórkowego H+H 8. Tynk zewnętrzny 9. Tynk wewnętrzny 0. H+H kształtki U Rysunek 8. Oparcie płyt kanałowych na ścianie a) na zewnętrznej ścianie nośnej b) na zewnętrznej ścianie nośnej równolegle do kierunku pracy płyt c) oparcie dwustronne na wewnętrznej ścianie nośnej d) na ścianie wewnętrznej nośnej

30 Stropy i wieńce 0. strona 8 a) c) (0) 0 (00) b) d) (0) 0 (00). Beton komórkowy H+H. Pustaki stropowe. Zbrojenie górne belki prefabrykowanej. Zbrojenie poprzeczne spoiny wspornej 5. Zbrojenie kotwiące belki stropowe w wieńcu 6. Izolacja termiczna z wełny mineralnej lub styropianu 7. Płytka z betonu komórkowego H+H 8. Tynk zewnętrzny 9. Tynk wewnętrzny 0. Warstwa wyrównawcza Rysunek 9. Oparcia stropów gęstożebrowych a) na zewnętrznej ścianie nośnej b) na zewnętrznej ścianie nośnej równolegle do kierunku pracy belek c) oparcie dwustronne na wewnętrznej ścianie nośnej d) na ścianie wewnętrznej nośnej

31 0. Stropy i wieńce strona (65, 00) 0 (h=0) 6. Bloczki H+H. Prefabrykowana belka stropowa. Pustak stropowy. Zbrojenie kotwiące belki stropowe w wieńcu 5. Element docieplania wieńca 6. Zbrojenie spoiny wspornikowej 7. Spoina niezbrojona 8. Podkładka z materiału odkształcającego 5 (65, 00) Rysunek 50. Oparcie stropów gęstożebrowych

32 Stropy i wieńce 0. strona 0 Rysunek 5. Wykonanie wieńca żelbetowego z zastosowaniem kształtek U Rysunek 5. Oparcie murłaty na wieńcu żelbetowym wykonanym z zastosowaniem kształtek U

33 0.5 Nadproża i płaskie belki nadprożowe strona Nadproża i płaskie belki nadprożowe Nadproże. Wieniec żelbetowy Rysunek 5. Nadproże wykonane przy użyciu belek nadprożowych H+H

34 Nadproża i płaskie belki nadprożowe 0.5 strona a) - 00 ( 0) 500 ( 500) 00 ( 0) b). Beton komórkowy H+H. Nadproże płaskie H+H. Wieniec stropowy. Słup żelbetowy Rysunek 5. Nadproża w ścianie wykonanej przy użyciu płaskich belek nadprożowych a) oparcie obustronne na murze b) oparcie na słupie żelbetowym

35 0.5 Nadproża i płaskie belki nadprożowe strona a) ( 0) 500 ( 500) 00 ( 0) b). Beton komórkowy H+H. Nadproże w kształtkach U. Wieniec stropowy. Słup żelbetowy Rysunek 55. Nadproża w ścianie wewnętrznej wykonanej w kształtkach U a) kształtki U opierają się na obydwu stronach b) kształtki U opierają się na słupie żelbetowym

36 Nadproża i płaskie belki nadprożowe 0.5 strona a) b) 0 0 c) d) 0 0. Zbrojenie poprzeczne spoiny wspornej. Blacha kotwiąca. Nadproża w kształtkach U Rysunek 56. Nadproża w ścianie zewnętrznej a) strop z płyty kanałowej b) strop drewniany c) strop gęstożebrowy d) strop typu Filigran

37 0.6 Ściany wypełniające strona 5 Ściany wypełniające a) 6 b) Beton komórkowy H+H. Słup żelbetowy. Łączniki stalowe. Dylatacja np. styropian 5. Kształtka oporowa 6. Szyna do mocowania łączników 7. Kątownik 8. Wypełnienie zaprawą 9. Masa plastyczna Rysunek 57. Połączenie ściany wypełniającej ze słupem żelbetowym a) przy wykorzystaniu szyny i łączników b) przy wykorzystaniu kątownika stalowego. Łączniki stalowe. Dylatacja np. styropian. Izolacja termiczna Rysunek 58. Połączenie ściany wypełniającej ze słupem żelbetowym

38 Ściany wypełniające 0.6 strona 6 a) b). Beton komórkowy H+H. Słup stalowy. Dylatacja np. styropian. Kątownik Rysunek 59. Połączenie ściany wypełniającej ze słupem stalowym a) ściana równa się grubości słupa b) grubość ściany mniejsza niż grubość słupa a) b) 5 6. Beton komórkowy H+H. Łącznik stalowy. Słup drewniany. Listwa drewniana 5. Cienkowarstwowa zaprawa H+H 6. Dylatacja np. styropian Rysunek 60. Połączenie ściany wypełniającej ze słupem drewnianym a) z wykorzystaniem listwy drewnianej b) z wykorzystaniem łączników do ścian

39 0.6 Ściany wypełniające strona 7. Beton komórkowy H+H. Słup żelbetowy. Łączniki stalowe Rysunek 6. Połączenie ściany wypełniającej ze słupem żelbetowym min. cm min. cm Spoina z zaprawy cementowej. Bloczek H+H. Tynk. Wieniec lub belka żelbetowa Rysunek 6. Połączenie wierzchu ściany wypełniającej ze spodem belki żelbetowej
