1 ROCKFON System T24 A Impact 2A/3A odporny na uderzenia system sufitu podwieszanego o widocznej konstrukcji

2 T24 A Impact 2A/3A odporny na uderzenia system sufitu podwieszanego o widocznej konstrukcji Elementy systemu Profil główny T Profil poprzeczny T Ceownik przyścienny 4. Płyta ROCKFON Boxer lub ROCKFON Samson 5. Wieszak noniuszowy 6. Klips dociskowy główny 7. Klips dociskowy przyścienny

3 Wypełnienie akustyczne Wymiary płyty [mm] Nazwa płyty Długość/Szerokość ROCKFON Boxer, ROCKFON Samson 1200 x 600 Grubosc: 40 mm w przypadku klasy 2A, 20mm (tylko ROCKFON Boxer) w przypadku klasy 3A. Opis systemu Konstrukcję systemu T24 tworzą profile: główny T24 o długości 3600 mm, poprzeczny T24 o długości 1200 mm i ceowy przyścienny oraz wieszaki noniuszowe i klipsy: dociskowy główny i dociskowy przyścienny. Wszystkie elementy zostały wykonane z galwanizowanej stali. 1 Profile główne T24, rozstawione co 1200 mm, podwieszone są co 1200 mm bezpośrednio do stropu lub dachu za pomocą wieszaków. Profile te połączone są ze sobą co 600 mm za pomocą profili poprzecznych T24 o długości 1200 mm. Otwory montażowe w profilu głównym T24 i końcówki profili poprzecznych T24 są tak uformowane, że pozwalają na połączenie obu profili na klik. 2 W profilach gównych T24 wykonane są wycięcia kompensacyjne zapobiegające wyginaniu profilu wskutek intensywnego nagrzewania, jakie może wystąpić w warunkach pożaru. Po ułożeniu płyt ROCKFON Samson lub ROCKFON Boxer o krawędzi prostej (A) w polach pomiędzy profilami uzyskujemy sufit o widocznej konstrukcji. Z tego względu stopka profili T24, głównego i poprzecznego oraz cała zewnętrzna powierzchnia ceowego profilu przyściennego pokryta jest dodatkowo białym lakierem*. * Inne kolory dostępne są na zamówienie. 4 Płyty ROCKFON Boxer, ROCKFON Samson są mocowane za pomocą dwóch klipsów na dłuższym boku i jednym na krótszym. 20 / 40 3 Krawędź prosta (A)

4 Wymiary modularne System jest dostępny w wymiarach 1200 x 600 mm. = profil główny T = profil poprzeczny T Wykończenie brzegowe Do połączenia sufitu ze ścianą służy ceowy profil przyścienny. Ceowy profil przyścienny Profile główne T24 Odstęp pomiędzy profilami głównymi T24 wynosi 1200 mm. max mm max. 450 mm 1200 mm 600 mm

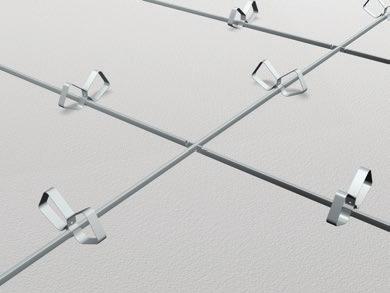

5 Profile poprzeczne T24 Przez połączenie co 600 mm profili głównych T24 o długości 3600 mm profilami poprzecznymi T24 o długości 1200 mm tworzymy siatkę modularną 1200 x 600 [mm]. Płyty na wymiar W razie potrzeby płyty sufitowe ROCKFON można łatwo przyciąć nożem na wymiar. Klips dociskowy główny Klips dociskowy na profilu T24. Klips dociskowy przyścienny Należy stosować wyłącznie z płytą o grubości 20 mm.

6 Montaż Punkty mocowania Profile główne T24 należy zawiesić za pomocą wieszaków noniuszowych. Maksymalny odstęp pomiędzy wieszakami wynosi 1200 mm. Odległość pierwszego wieszaka noniuszowego od ściany powinna być nie większa niż 450 mm, a od wycięcia kompensacyjnego - nie większa niż 150 mm. Długość wieszaka noniuszowego jest regulowana. Wieszak noniuszowy na profilu głównym T24. Konstrukcja sufitu Jeśli nie podano inaczej, należy zastosować symetryczne rozmieszczenie elementów systemu w pomieszczeniu. Oznacza to, że rozpoczynając montaż od płyty o wymiarze (a), należy umieścić po przeciwnej stronie pomieszczenia płytę o tym samym wymiarze (a). Nie należy montować płyt przycinanych na wymiar, które są krótsze niż połowa długości/ szerokości oryginalnych płyt. Docinając płyty na wymiar zaleca się, aby ich długość/szerokość po docięciu nie była mniejsza niż połowa długości/szerokości pełnej płyty. a b a b Symetryczny układ sufitu pozwoli uzyskać optymalny efekt.

7 Łączenie sufitu z powierzchnią pionową Ceowniki przyścienne należy montować poziomo (i w jednej linii) na powierzchni pionowej. Maksymalny odstęp pomiędzy dwoma punktami mocowania ceownika przyściennego na powierzchni pionowej wynosi 450 mm. Połączenie między sufitem a niepłaską powierzchnią pionową Jeśli sufit łączy się z niepłaską, np. cylindryczną powierzchnią pionową, należy zastosować kątowniki przyścienne wygięte fabrycznie ułożone piętrowo - na jednym spoczywa płyta, drugi ogranicza ją od góry lub kątowniki pozwalające na wyginanie ręczne, ułożone w ten sam sposób. Akcesoria Montowanie armatury wentylacyjnej i oświetleniowej W ofercie wielu producentów znajduje się szeroki wybór elementów oświetleniowych i wentylacyjnych dopasowanych rozmiarami do różnych systemów. Odporny na uderzenia system T24 Impact 2A/3A pozwala na ich zastosowanie. W zależności od ciężaru można zastosować ich mocowanie do konstrukcji systemu (elementy lżejsze) lub bezpośrednio do stropu lub dachu (elementy cięższe). Bariery akustyczne / cieplne Jeśli wystąpi potrzeba osłony elementu oświetleniowego, wentylacyjnego, czy innego z przyczyn akustycznych, czy przeciwpożarowych, można zastosować obudowy wykonane z systemowych płyt ROCKFON Soundstop. Bariery akustyczne Soundstop Odporność na korozję Konstrukcja systemu wykonana jest z elementów zabezpieczonych przed korozją w standardowych warunkach środowiskowych (B), jakie zwykle występują w salach sportowych. Jeśli wystąpi potrzeba zastosowania profili o podwyższonej odporności na korozję (D) ze względu np. na bezpośrednie połączenie sali sportowej i basenu, istnieje możliwość ich nabycia.

8 Wierzymy, że nasze akustyczne rozwiązania ze skalnej wełny i metalu, przeznaczone do sufitów i ścian są szybkim i prostym sposobem tworzenia pięknych, komfortowych i bezpiecznych przestrzeni. Dostarczając trwałe i łatwe w montażu rozwiązania akustyczne, chronimy ludzi przed hałasem i rozprzestrzenianiem się ognia oraz przyczyniamy do powstawania budynków zgodnych z ideą zrównoważonego rozwoju. Create and Protect - to nasze motto, zgodnie z którym stawiamy człowieka na pierwszym miejscu. Dzielimy się sukcesem i dbamy o wzajemne zaufanie. Create and Protect to obietnica ROCKFON, którą realizujemy inspirowani przez Ciebie, dla Ciebie. Naturalnym Systemie Barw, który jest własnością i może być wykorzystywany na licencji NCS Colour AB, Stockholm ROCKFON zastrzega sobie prawo do zmian technicznych i produkcyjnych bez wcześniejszego powiadamiania. ROCKFON nie odpowiada za błędy w druku. 01/2016 Wszystkie podane kody kolorów oparte są na systemie NCS ROCKFON ul. Postępu Warszawa Polska tel.: fax: Dział Obsługi Klienta tel.: info@rockfon.com.pl
