kat al og 2014 ARTRYS PROJEKT z siedzibą przy ul. Włodarzewskiej 74/76 w Warszawie jest wyłącznym producentem systemu zamocowań.

Wielkość: px
Rozpocząć pokaz od strony:

Download "kat al og 2014 ARTRYS PROJEKT z siedzibą przy ul. Włodarzewskiej 74/76 w Warszawie jest wyłącznym producentem systemu zamocowań."

Transkrypt

1 kat al og 2014 ARTRYS PROJEKT z siedzibą przy ul. Włodarzewskiej 74/76 w Warszawie jest wyłącznym producentem systemu zamocowań. Wszelkie prawa do kopiowania i publikowania zastrzeżone

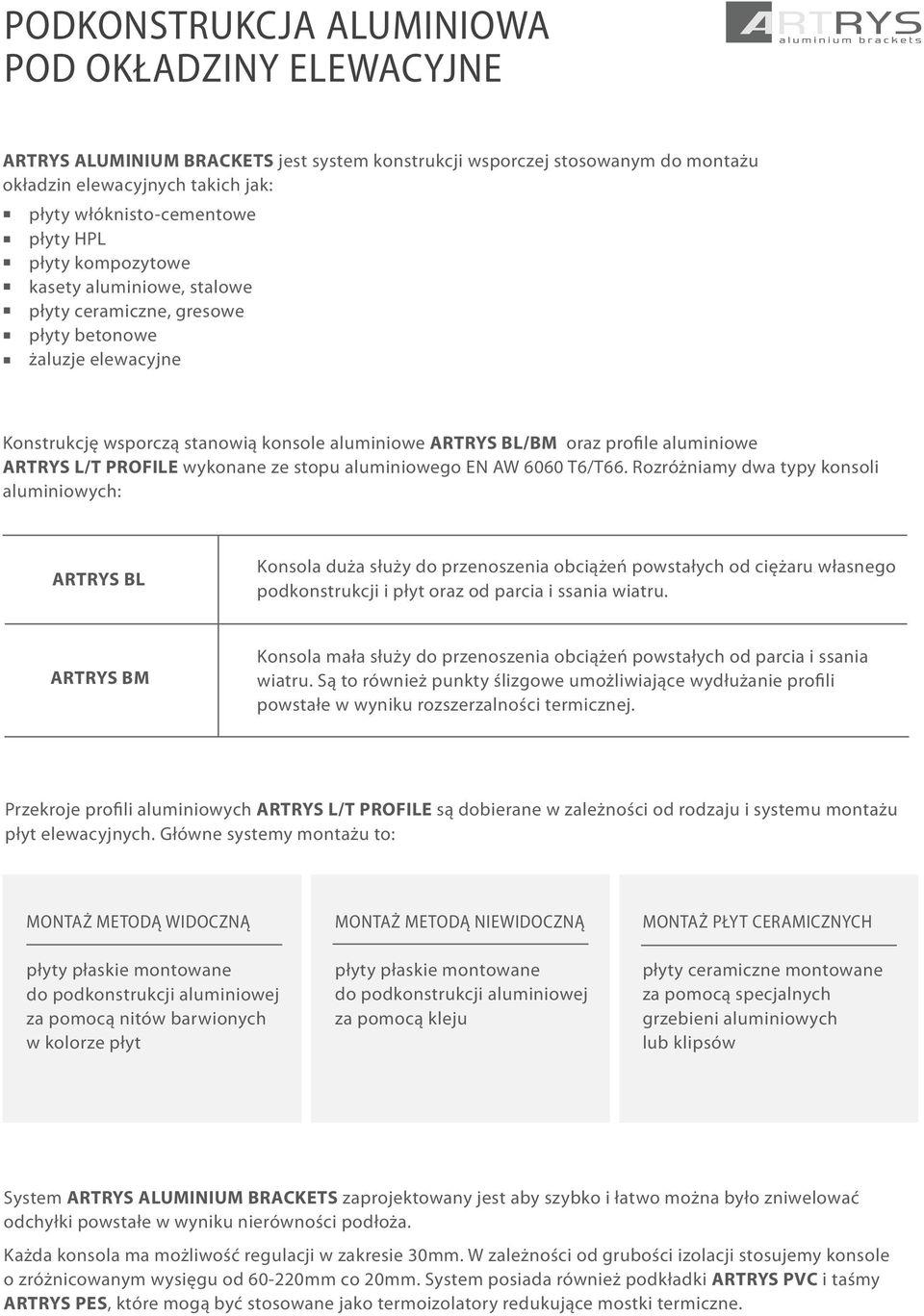

2 PODKONSTRUKCJA ALUMINIOWA POD OKŁADZINY ELEWACYJNE ARTRYS ALUMINIUM BRACKETS jest system konstrukcji wsporczej stosowanym do montażu okładzin elewacyjnych takich jak: płyty włóknisto-cementowe płyty HPL płyty kompozytowe kasety aluminiowe, stalowe płyty ceramiczne, gresowe płyty betonowe żaluzje elewacyjne Konstrukcję wsporczą stanowią konsole aluminiowe ARTRYS BL/BM oraz profile aluminiowe ARTRYS L/T PROFILE wykonane ze stopu aluminiowego EN AW 6060 T6/T66. Rozróżniamy dwa typy konsoli aluminiowych: ARTRYS BL Konsola duża służy do przenoszenia obciążeń powstałych od ciężaru własnego podkonstrukcji i płyt oraz od parcia i ssania wiatru. ARTRYS BM Konsola mała służy do przenoszenia obciążeń powstałych od parcia i ssania wiatru. Są to również punkty ślizgowe umożliwiające wydłużanie profili powstałe w wyniku rozszerzalności termicznej. Przekroje profili aluminiowych ARTRYS L/T PROFILE są dobierane w zależności od rodzaju i systemu montażu płyt elewacyjnych. Główne systemy montażu to: MONTAŻ METODĄ WIDOCZNĄ płyty płaskie montowane do podkonstrukcji aluminiowej za pomocą nitów barwionych w kolorze płyt MONTAŻ METODĄ NIEWIDOCZNĄ płyty płaskie montowane do podkonstrukcji aluminiowej za pomocą kleju MONTAŻ PŁYT CERAMICZNYCH płyty ceramiczne montowane za pomocą specjalnych grzebieni aluminiowych lub klipsów System ARTRYS ALUMINIUM BRACKETS zaprojektowany jest aby szybko i łatwo można było zniwelować odchyłki powstałe w wyniku nierówności podłoża. Każda konsola ma możliwość regulacji w zakresie 30mm. W zależności od grubości izolacji stosujemy konsole o zróżnicowanym wysięgu od mm co 20mm. System posiada również podkładki ARTRYS PVC i taśmy ARTRYS PES, które mogą być stosowane jako termoizolatory redukujące mostki termiczne.

3 KONSOLE ALUMINIOWE ARTRYS BRACKET LARGE - BL X NAZWA KONSOLI ARTRYS Bracket Large - BL 220 ARTRYS Bracket Large - BL 200 ARTRYS Bracket Large - BL 180 ARTRYS Bracket Large - BL 160 ARTRYS Bracket Large - BL 140 ARTRYS Bracket Large - BL 120 ARTRYS Bracket Large - BL 100 ARTRYS Bracket Large - BL 80 ARTRYS Bracket Large - BL 60 X [mm] ARTRYS BRACKET MEDIUM - BM X NAZWA KONSOLI ARTRYS Bracket Medium - BM 220 ARTRYS Bracket Medium - BM 200 ARTRYS Bracket Medium - BM 180 ARTRYS Bracket Medium - BM 160 ARTRYS Bracket Medium - BM 140 ARTRYS Bracket Medium - BM 120 ARTRYS Bracket Medium - BM 100 ARTRYS Bracket Medium - BM 80 ARTRYS Bracket Medium - BM 60 X [mm] ZALETY KONSOL ALUMINIOWYCH: możliwość mocowania do każdego rodzaju podłoża (beton, ceramika, stal, drewno) odporność na czynniki atmosferyczne mała masa własna i duża wytrzymałość

4 PRZEDŁUŻKI ALUMINIOWE ARTRYS EXTENSION LARGE - EL 100 NAZWA PRZEDŁUŻKI ARTRYS Extension Large - EL 100 ARTRYS EXTENSION MEDIUM - EM 100 NAZWA PRZEDŁUŻKI ARTRYS Extension Medium - EM 100 ZALETY PRZEDŁUŻEK ALUMINIOWYCH: możliwość skorygowania dużych nierówności możliwość montażu elewacji na dużym wysięgu

5 PROFILE ALUMINIOWE ARTRYS T - PROFILE A/50/2 NAZWA PROFILU ARTRYS T - PROFIL 140/50/2 ARTRYS T - PROFIL 110/50/2 ARTRYS T - PROFIL 100/50/2 ARTRYS T - PROFIL 80/50/2 A [mm] dane dla profilu 140/50/2 6,32 6,53 3,76 dane dla profilu 110/50/2 6,03 4,03 3,16 dane dla profilu 100/50/2 5,90 3,33 2,96 dane dla profilu 80/50/2 5,60 2,13 2,56 45,74 8,56 1,02 22,19 7,01 0,86 16,67 6,48 0,80 8,54 5,40 0,70 ARTRYS L - PROFILE A/B/2 NAZWA PROFILU ARTRYS L - PROFIL 50/50/2 ARTRYS L - PROFIL 60/40/2 ARTRYS L - PROFIL 40/20/2 A [mm] B [mm] dane dla profilu 50/50/2 4,91 1,33 1,96 dane dla profilu 60/40/2 7,52 1,83 1,96 dane dla profilu 40/20/2 1,96 0,76 1,16 4,91 1,33 0,53 2,78 0,89 0,53 0,35 0,22 0,32 ZALETY PROFILI ALUMINIOWYCH: możliwość zamocowania dowolnej okładziny wentylowanej montaż widoczny i niewidoczny możliwość skorygowania położenia profili uprzednio zamontowanych

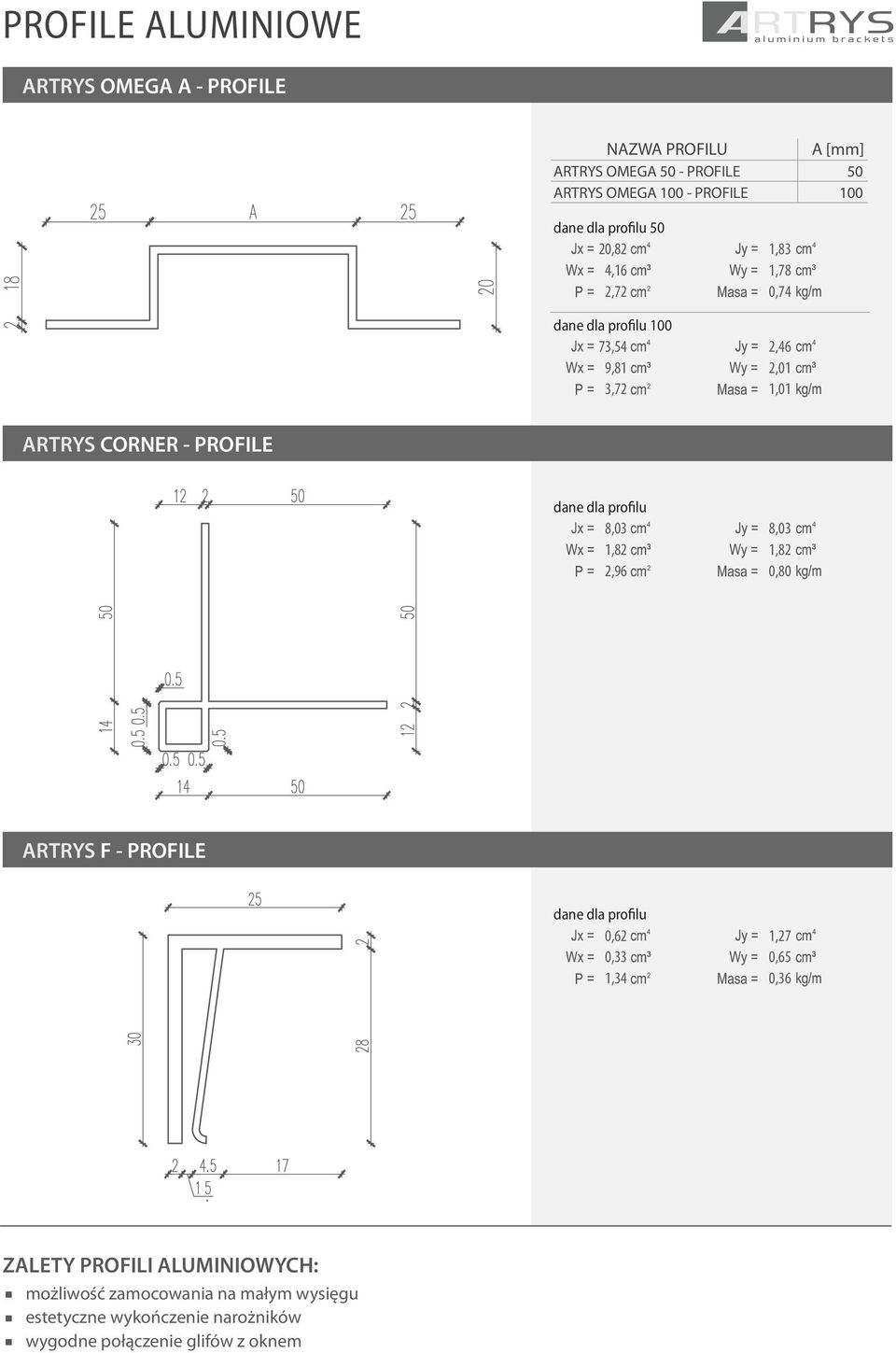

6 PROFILE ALUMINIOWE ARTRYS OMEGA A - PROFILE NAZWA PROFILU ARTRYS OMEGA 50 - PROFILE ARTRYS OMEGA PROFILE A [mm] dane dla profilu 50 20,82 4,16 2,72 dane dla profilu ,54 9,81 3,72 1,83 1,78 0,74 2,46 2,01 1,01 ARTRYS CORNER - PROFILE dane dla profilu 8,03 1,82 2,96 8,03 1,82 0,80 ARTRYS F - PROFILE dane dla profilu 0,62 0,33 1,34 1,27 0,65 0,36 ZALETY PROFILI ALUMINIOWYCH: możliwość zamocowania na małym wysięgu estetyczne wykończenie narożników wygodne połączenie glifów z oknem

7 DETALE MOCOWANIA NIEWIDOCZNEGO ZA POMOCĄ KLEJU POŁĄCZENIE Z ATTYKĄ I GRUNTEM 2. KLEJ + TAŚMA 3a. ARTRYS BRACKET MEDIUM - BM X 3b. ARTRYS BRACKET LARGE - BL X 5. ARTRYS T - PROFILE A/50/2 11. KĄTOWNIK MASKUJĄCY, PERFOROWANY 12. OBRÓBKA BLACHARSKA ALUMINIOWA POŁĄCZENIE NAROŻNIKOWE ZEWNĘTRZNE 2. KLEJ + TAŚMA 3. ARTRYS BRACKET 4. ARTRYS L - PROFILE A/B/2 5. ARTRYS T - PROFILE A/50/2

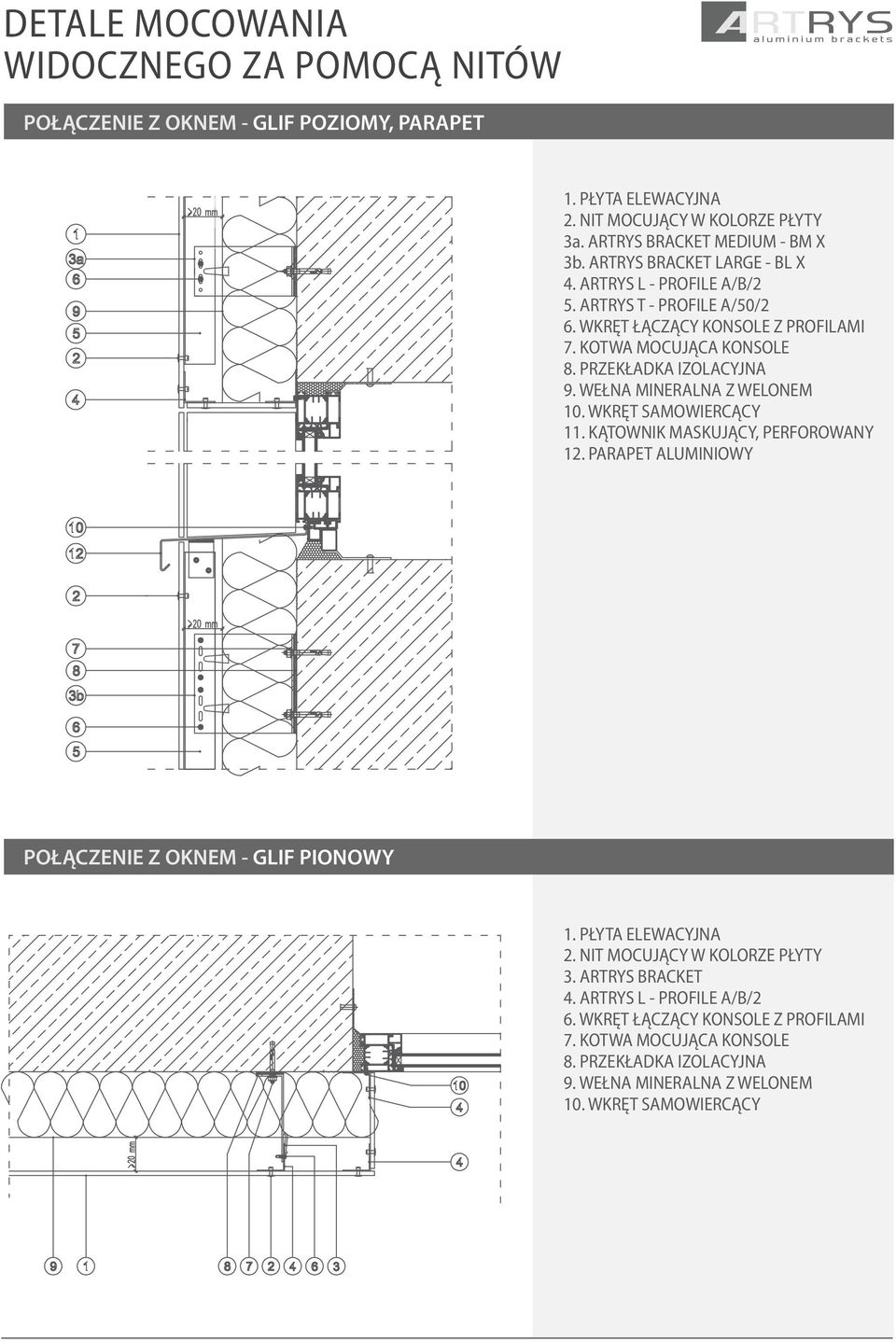

8 DETALE MOCOWANIA WIDOCZNEGO ZA POMOCĄ NITÓW POŁĄCZENIE Z OKNEM - GLIF POZIOMY, PARAPET 2. NIT MOCUJĄCY W KOLORZE PŁYTY 3a. ARTRYS BRACKET MEDIUM - BM X 3b. ARTRYS BRACKET LARGE - BL X 4. ARTRYS L - PROFILE A/B/2 5. ARTRYS T - PROFILE A/50/2 10. WKRĘT SAMOWIERCĄCY 11. KĄTOWNIK MASKUJĄCY, PERFOROWANY 12. PARAPET ALUMINIOWY POŁĄCZENIE Z OKNEM - GLIF PIONOWY 2. NIT MOCUJĄCY W KOLORZE PŁYTY 3. ARTRYS BRACKET 4. ARTRYS L - PROFILE A/B/2 10. WKRĘT SAMOWIERCĄCY

9 DETALE MOCOWANIA NIEWIDOCZNEGO ZA POMOCĄ KLEJU ARTRYS OMEGA PROFILE - ELEWACJA BEZ OCIEPLENIA 2. KLEJ + TAŚMA 4. ARTRYS L - PROFILE A/B/2 15a. ARTRYS OMEGA 50 - PROFILE 15b. ARTRYS OMEGA PROFILE 16. KOTWA MOCUJĄCA PROFILE ARTRYS CORNER PROFILE - POŁĄCZENIE NAROŻNIKOWE ZEWNĘTRZNE 2. KLEJ + TAŚMA 3. ARTRYS BRACKET 4. ARTRYS L - PROFILE A/B/2 5. ARTRYS T - PROFILE A/50/2 14. ARTRYS CORNER - PROFILE

10 DETALE MOCOWANIA WIDOCZNEGO ZA POMOCĄ NITÓW Z ZASTOSOWANIEM ARTRYS CORNER PROFILE POŁĄCZENIE Z OKNEM - GLIF POZIOMY, PARAPET 2. KLEJ NIT MOCUJĄCY + TAŚMA W KOLORZE PŁYTY 3. 3a. ARTRYS L BRACKET - PROFILE MEDIUM A/B/2 - BM X 15a. 3b. ARTRYS BRACKET OMEGA 50 LARGE - PROFILE - BL X 15b. 4. ARTRYSOMEGA L - PROFILE 100 A/B/2 - PROFILE 16. WKRĘT KOTWA ŁĄCZĄCY MOCUJĄCA KONSOLE PROFILE Z PROFILAMI 10. WKRĘT SAMOWIERCĄCY 12. PARAPET ALUMINIOWY 14. ARTRYS CORNER - PROFILE POŁĄCZENIE Z OKNEM - GLIF PIONOWY 2. NIT MOCUJĄCY W KOLORZE PYTY 3. ARTRYS BRACKET 4. ARTRYS L - PROFILE A/B/2 10. WKRĘT SAMOWIERCĄCY 13. PODKŁADKA ALUMINIOWA 14. ARTRYS CORNER - PROFILE

11 DETALE MOCOWANIA GLIFÓW ALUMINIOWYCH DO OKIEN - OKŁADZINA CERAMICZNA POŁĄCZENIE Z OKNEM - GLIF POZIOMY, PARAPET 1. PŁYTA OKŁADZINA ELEWACYJNA CERAMICZNA 2. KLEJ NIT ZRYWALNY + TAŚMA 3. 3a. ARTRYS L BRACKET - PROFILE MEDIUM A/B/2 - BM X 15a. 3b. ARTRYS BRACKET OMEGA 50 LARGE - PROFILE - BL X 15b. 5. ARTRYSOMEGA T - PROFILE 100 A/50/2 - PROFILE 16. WKRĘT KOTWA ŁĄCZĄCY MOCUJĄCA KONSOLE PROFILE Z PROFILAMI 10. WKRĘT SAMOWIERCĄCY 17. ARTRYS F - PROFILE 18. OBRÓBKA ALUMINIOWA POŁĄCZENIE Z OKNEM - GLIF PIONOWY 1. OKŁADZINA CERAMICZNA 2. NIT ZRYWALNY 3. ARTRYS BRACKET 5. ARTRYS T - PROFIL A/50/2 17. ARTRYS F - PROFILE 18. OBRÓBKA ALUMINIOWA

12 ARTRYS PROJEKT Sp. z o.o. Sp. k. ul. Włodarzewska 74/76, Warszawa NIP: ; REGON: info@artrys.pl Tel Tel Tel

Mocowanie widoczne - nitowanie - płyty betonowe BE&TON z użyciem podkonstrukcji aluminiowej Wido-Grip. Wido-Profil. Wido-Grip-nitowanie

Mocowanie widoczne - nitowanie - płyty betonowe BE&TON z użyciem podkonstrukcji aluminiowej Wido-Grip. Wido-Profil. Wido-Grip-nitowanie Mocowanie widoczne - nitowanie - płyty betonowe BE&TON z użyciem podkonstrukcji aluminiowej Wido-Grip ITB a n icz 4 1 0 2 01/ IL n ech t a bat Apro 93 IDO-PROF 5 1 W ATMÓW E SYST A L D Wido-Grip-nitowanie
