WYKORZYSTANIE GEORADARU DO ROZPOZNANIA STANU NAWIERZCHNI

Transkrypt

1 WYKORZYSTANIE GEORADARU DO ROZPOZNANIA STANU NAWIERZCHNI KRAKOWSKIE DNI NAWIERZCHNI 2015, WZMACNIANIE NAWIERZCHNI, r. Opracowała: mgr inż. Małgorzata Wutke, TPA Sp. z o. o.

2 GEORADAR - STATE OF THE ART GEORADAR OKREŚLANIE GRUBOŚCI WARSTW GEORADAR - KONTROLA ZAWARTOŚCI WOLNYCH PRZESTRZENI GEORADAR - KONTROLA PŁYT MOSTOWYCH Strona 2

3 GEORADAR - KONTROLA ODMYWANIA ASFALTU GEORADAR WYKRYWANIE SPĘKAŃ GEORADAR WYKRYWANIE MIEJSC NAWODNIONYCH ZINTEGROWANE STOSOWANIE GPR I FWD Strona 3

4 1 GEORADAR STATE OF THE ART

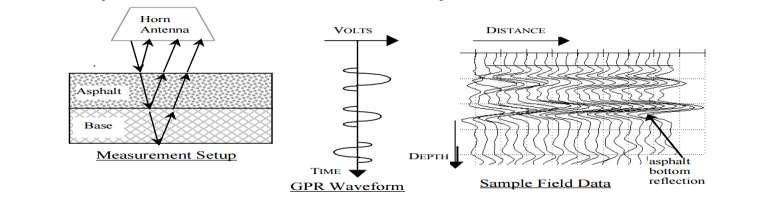

5 ZASADA DZIAŁANIA GPR Nadajnik / Odbiornik Impuls bezpośredni Odbicie powierzchniowe Ground Interface Coupling (odbicie) Interface (odbicie) Strona 5

6 SYSTEMY GEORADAROWE 2D Ground-coupled antena - zazwyczaj 500 MHz (generalnie od 80 do 1500 MHz) - zasięg penetracji 5 m dla anteny 500 MHz Air-launched antena - zazwyczaj 1 GHz lub 2 GHz (generalnie od 500 do 2500 MHz) - zasięg penetracji 0,5-0,9 m dla anteny 1 GHz Strona 6

7 SYSTEMY GEORADAROWE 3D Strona 7

8 PRZYDATNOŚĆ MODELOWANIA 3D ODKRYWKA W PRZEKROJU DROGI Strona 8

9 2 GEORADAR OKREŚLANIE GRUBOŚCI WARSTW

10 GPR OKREŚLANIE GRUBOŚCI WARSTW Strona 10

11 GPR ODWIERTY KALIBRACYJNE d cm = v cm t [ns] ns 2 v [ cm ] = 30 ns ɛ [cm] ns Strona 11

12 INTEGROWANIE WYNIKÓW GPR Z DANYMI GPS Pavement Thickness, inch Strona 12

13 3 GEORADAR KONTROLA ZAWARTOŚCI WOLNYCH PRZESTRZENI

14 GPR KONTROLA ZAWARTOŚCI WOLNYCH PRZESTRZENI W WARSTWACH ASFALTOWYCH Strona 14

15 4 GEORADAR KONTROLA PŁYT MOSTOWYCH

16 GPR KONTROLA PŁYT MOSTOWYCH Strona 16

17 5 GEORADAR KONTROLA ODMYWANIA ASFALTU

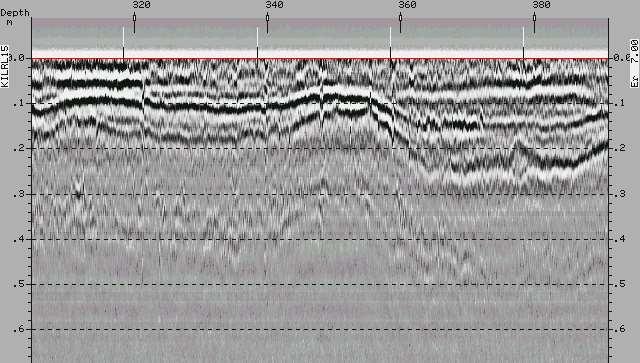

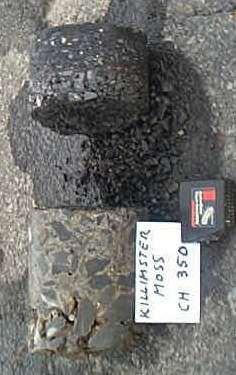

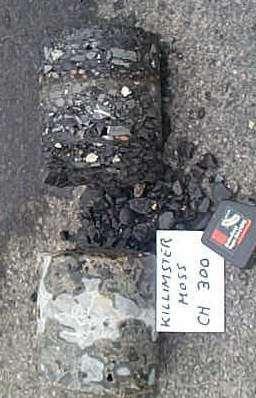

18 GPR KONTROLA ODMYWANIA ASFALTU (STRIPPING) Strona 18

19 6 GEORADAR WYKRYWANIE SPĘKAŃ

20 GPR WYKRYWANIE SPĘKAŃ Strona 20

21 7 GEORADAR WYKRYWANIE MIEJSC NAWODNIONYCH

22 PROBLEM WILGOTNE PLAMY NA NAWIERZCHNI DWIE NOWE WARSTWY ASFALTOWE NA STAREJ WARSTWIE ASFALTOWEJ Penetracja wody z środkowej części drogi przez warstwę wiążącą (zawartość pustek powietrznych 4-8 %) 1 2 Penetracja wody przez warstwę ścieralną 3 Stara nawierzchnia składająca się z wodoodpornych warstw asfaltowych Strona 22

23 PROBLEM WILGOTNE PLAMY NA NAWIERZCHNI DWIE NOWE WARSTWY ASFALTOWE NA STAREJ WARSTWIE ASFALTOWEJ Strona 23

24 PROBLEM WILGOTNE PLAMY NA NAWIERZCHNI DWIE NOWE WARSTWY ASFALTOWE NA STAREJ WARSTWIE ASFALTOWEJ Strona 24

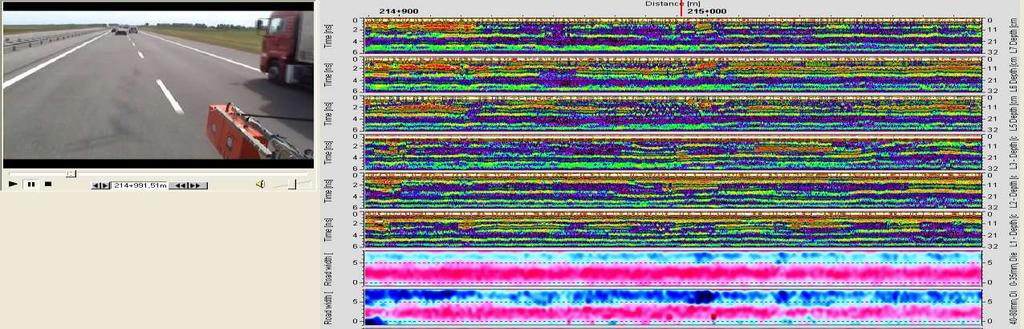

25 POMIARY GPR W CELU IDENTYFIKACJI MIEJSC ZAWODNIONYCH PROGRAM POMIARÓW Strona 25

26 POMIARY GPR W CELU IDENTYFIKACJI MIEJSC ZAWODNIONYCH FALOGRAMY Reflection amplitude palette Weak Strong Strona 26

27 POMIARY GPR W CELU IDENTYFIKACJI MIEJSC ZAWODNIONYCH WARTOŚĆ STAŁEJ DIELEKTRYCZNEJ W JEDNYM Z PRZEKROJÓW Strona 27

28 POMIARY GPR W CELU IDENTYFIKACJI MIEJSC ZAWODNIONYCH WARTOŚĆ STAŁEJ DIELEKTRYCZNEJ NA RÓŻNYCH GŁĘBOKOŚCIACH Odwiert kontrolny Strona 28

29 POMIARY GPR W CELU IDENTYFIKACJI MIEJSC ZAWODNIONYCH ODWIERT KONTROLNY Przesiąkanie wody Strona 29

30 POMIARY GPR W CELU IDENTYFIKACJI MIEJSC ZAWODNIONYCH ANALIZA Strona 30

31 POMIARY GPR W CELU IDENTYFIKACJI MIEJSC ZAWODNIONYCH ANALIZA Strona 31

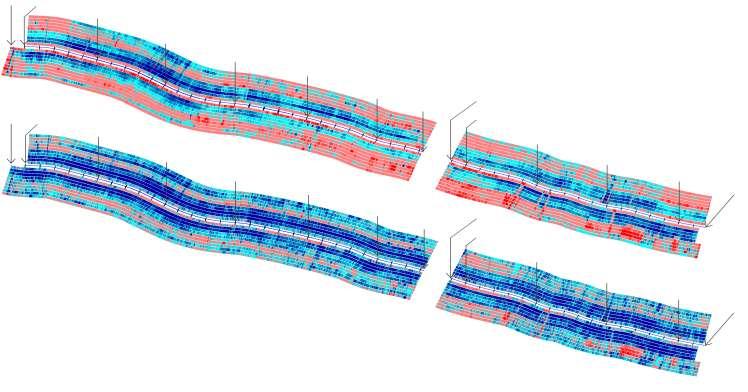

32 POMIARY GPR W CELU IDENTYFIKACJI MIEJSC ZAWODNIONYCH MAPY WILGOTNOŚCI Warstwa ścieralna 0 35mm & Warstwa wiążąca 40 80mm Stała dielektryczna: Niebieski Wysoka wartość Wilgotno Czerwony Niska wartość Sucho Strona 32

33 8 ZINTEGROWANE STOSOWANIE GPR I FWD

34 PROBLEM - ZNISZCZENIA W ŚLADZIE KOŁA SPOWODOWANE WYMYWANIEM SIĘ ASFALTU W GŁĘBSZYCH WARSTWACH W WYNIKU ZASTOISK WODNYCH Wcześniejsza naprawa Strona 34

35 PROBLEM - ZNISZCZENIA W ŚLADZIE KOŁA SPOWODOWANE WYMYWANIEM SIĘ ASFALTU W GŁĘBSZYCH WARSTWACH W WYNIKU ZASTOISK WODNYCH Fragment wyremontowany Ślad koła - zniszczenia Strona 35

36 IDENTYFIKACJA OSŁABIONYCH MIEJSC PRZY POMOCY FWD POTWIERDZENIE WYSTĘPOWANIA OSŁABIONYCH MIEJSC ZA POMOCĄ GPR Strona 36

37 ugiecie d [mm] ANALIZA FWD W OSŁABIONYCH MIEJSCACH WYTYPOWANYCH NA PODSTAWIE GPR MIEJSCA WYSOKIEJ WARTOŚCI STAŁEJ DIELEKTRYCZNEJ Konstrukcja uszkodzona odleglosc r [mm] Konstrukcja nieuszkodzona 0.25 Strona 37
