1 BADANIA GEOTECHNICZNE podłoŝa gruntowego kanalizacji w Rogoźniku, ul. Trzcionki ZLECENIODAWCA: Zespół Projektowo-Realizacyjny PRO-SAN Katowice, ul. Mikołowska 19a Wykonawca: Zabrze - luty 2008 r.

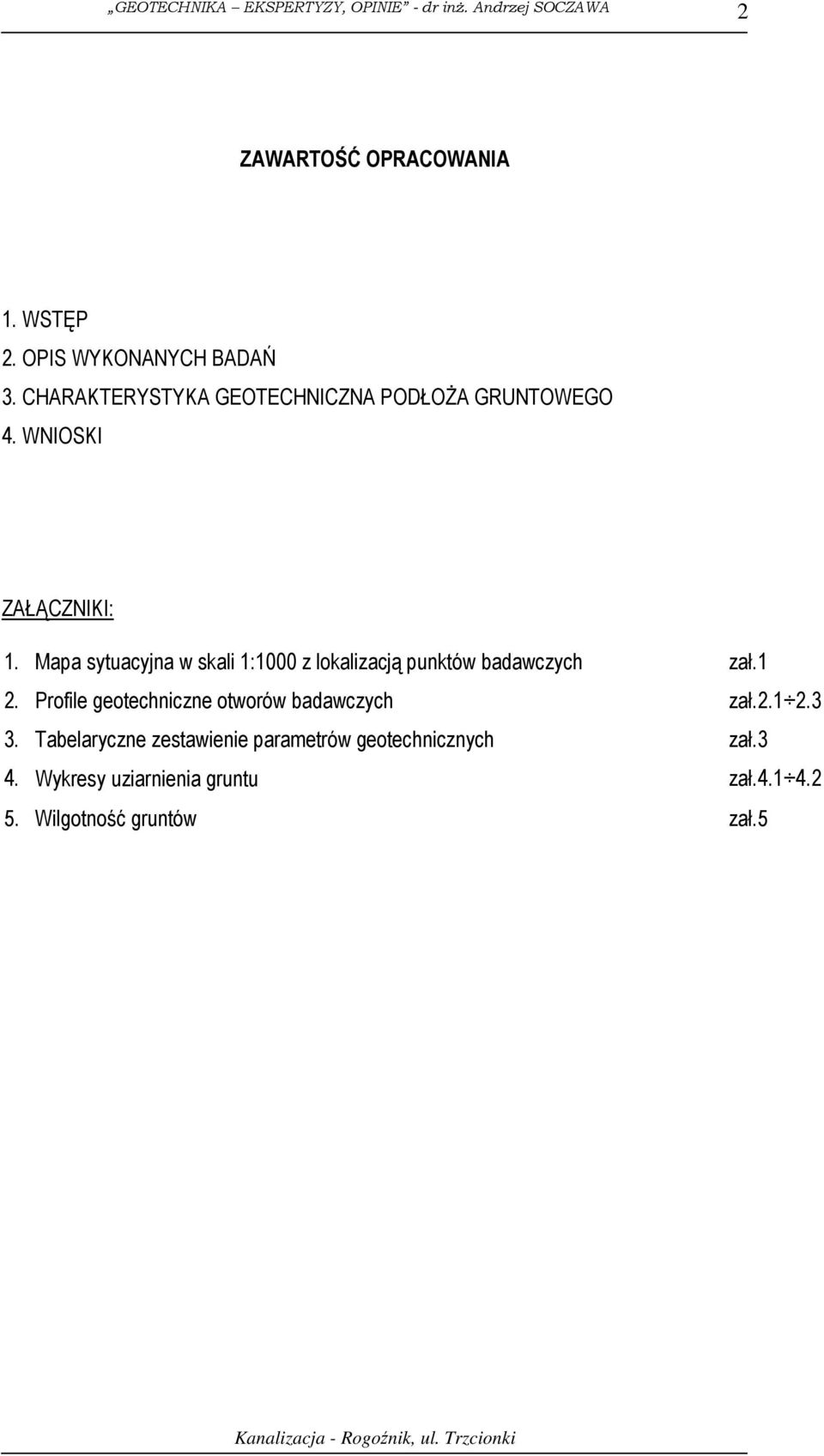

2 2 ZAWARTOŚĆ OPRACOWANIA 1. WSTĘP 2. OPIS WYKONANYCH BADAŃ 3. CHARAKTERYSTYKA GEOTECHNICZNA PODŁOśA GRUNTOWEGO 4. WNIOSKI ZAŁĄCZNIKI: 1. Mapa sytuacyjna w skali 1:1000 z lokalizacją punktów badawczych zał.1 2. Profile geotechniczne otworów badawczych zał Tabelaryczne zestawienie parametrów geotechnicznych zał.3 4. Wykresy uziarnienia gruntu zał Wilgotność gruntów zał.5

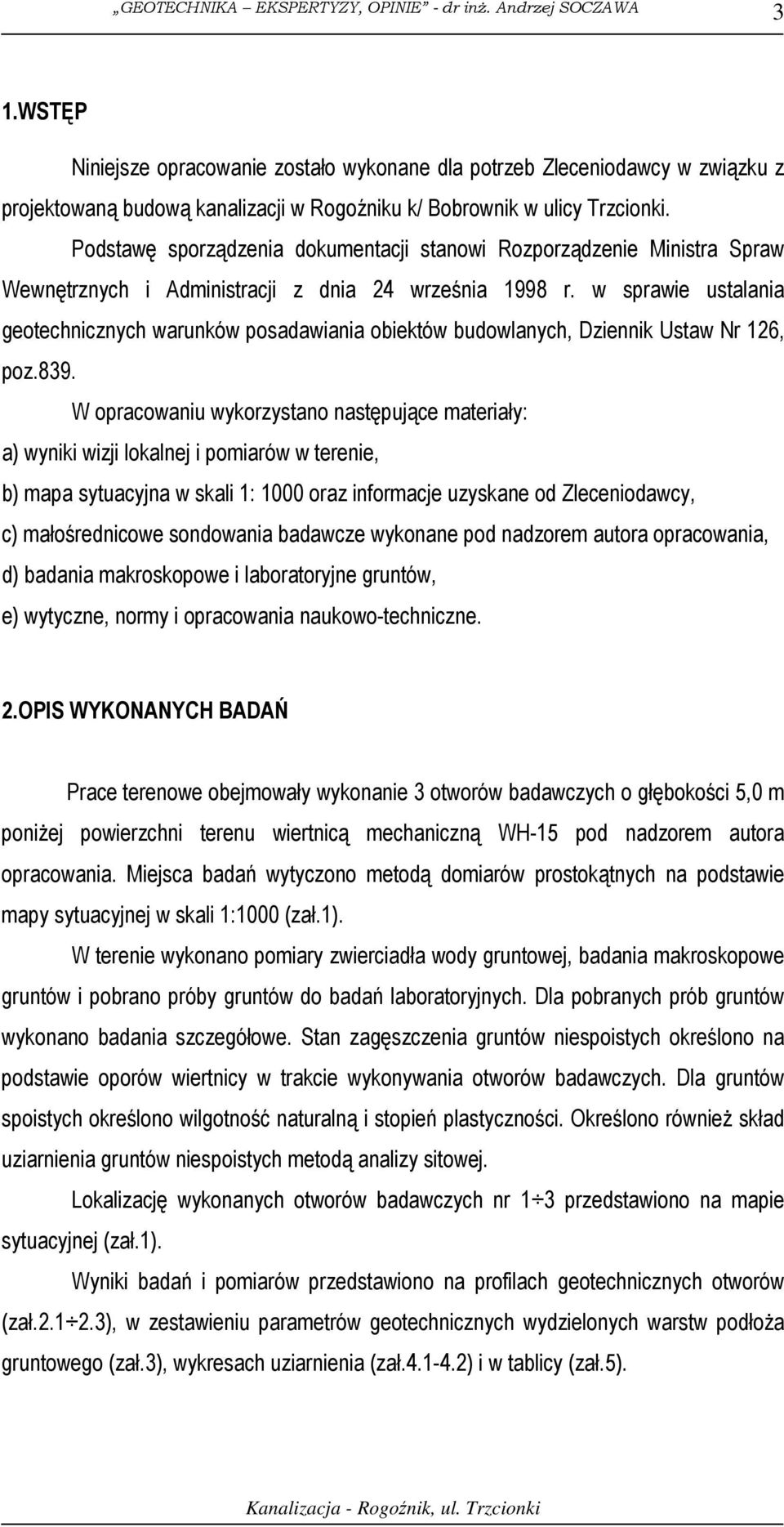

3 3 1.WSTĘP Niniejsze opracowanie zostało wykonane dla potrzeb Zleceniodawcy w związku z projektowaną budową kanalizacji w Rogoźniku k/ Bobrownik w ulicy Trzcionki. Podstawę sporządzenia dokumentacji stanowi Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 września 1998 r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych, Dziennik Ustaw Nr 126, poz.839. W opracowaniu wykorzystano następujące materiały: a) wyniki wizji lokalnej i pomiarów w terenie, b) mapa sytuacyjna w skali 1: 1000 oraz informacje uzyskane od Zleceniodawcy, c) małośrednicowe sondowania badawcze wykonane pod nadzorem autora opracowania, d) badania makroskopowe i laboratoryjne gruntów, e) wytyczne, normy i opracowania naukowo-techniczne. 2.OPIS WYKONANYCH BADAŃ Prace terenowe obejmowały wykonanie 3 otworów badawczych o głębokości 5,0 m poniŝej powierzchni terenu wiertnicą mechaniczną WH-15 pod nadzorem autora opracowania. Miejsca badań wytyczono metodą domiarów prostokątnych na podstawie mapy sytuacyjnej w skali 1:1000 (zał.1). W terenie wykonano pomiary zwierciadła wody gruntowej, badania makroskopowe gruntów i pobrano próby gruntów do badań laboratoryjnych. Dla pobranych prób gruntów wykonano badania szczegółowe. Stan zagęszczenia gruntów niespoistych określono na podstawie oporów wiertnicy w trakcie wykonywania otworów badawczych. Dla gruntów spoistych określono wilgotność naturalną i stopień plastyczności. Określono równieŝ skład uziarnienia gruntów niespoistych metodą analizy sitowej. Lokalizację wykonanych otworów badawczych nr 1 3 przedstawiono na mapie sytuacyjnej (zał.1). Wyniki badań i pomiarów przedstawiono na profilach geotechnicznych otworów (zał ), w zestawieniu parametrów geotechnicznych wydzielonych warstw podłoŝa gruntowego (zał.3), wykresach uziarnienia (zał ) i w tablicy (zał.5).

4 4 3. CHARAKTERYSTYKA GEOTECHNICZNA PODŁOśA GRUNTOWEGO Badania wykazały, Ŝe podłoŝe gruntowe w miejscach i do głębokości wykonanych wierceń zbudowane jest z utworów czwartorzędowych. Stanowią je utwory wodnolodowcowe reprezentowane przez rodzime grunty niespoiste i spoiste. W rejonie wykonanych otworów badawczych nr 1 3 warstwę przypowierzchniową jezdnia asfaltowa i podbudowa o miąŝszości 0,3 m. W głębszych partiach podłoŝa występują rodzime grunty niespoiste lub spoiste. Grunty niespoiste występują w postaci piasków średnioziarnistych, nawodnionych w stanie średnio zagęszczonym (ID=0,45 0,50). Rodzime grunty spoiste stanowią pyły, gliny pylaste i gliny, wilgotne, w stanie twardoplastycznym i plastycznym (IL=0,12 0,30). W wykonanych otworach stwierdzono występowanie wody gruntowej o zwierciadle swobodnym na głębokościach 0,6 1,1 m poniŝej powierzchni terenu. W otworze nr 3 drugi poziom wody gruntowej nawiercony na głębokości 3,5 m ustabilizował się na głębokości 3,0 m poniŝej powierzchni terenu. W przedmiotowym podłoŝu wydzielono trzy warstwy geotechniczne: I - warstwa piasków średnich (Ps), nawodnionych, w stanie średnio zagęszczonym, o średniej wartości stopnia zagęszczenia ID=0,50; II warstwa glin pylastych (Gπ) i glin (G), wilgotnych, w stanie twardoplastycznym ο średniej wartości stopnia plastyczności IL=0,20; III - warstwa pyłów (π) i glin pylastych (Gπ), wilgotnych, w stanie plastycznym, ο średniej wartości stopnia plastyczności IL=0,30; Uogólnione wartości charakterystyczne parametrów geotechnicznych wydzielonych warstw zestawiono w tablicy (zał.3). PodłoŜe gruntowe przedmiotowego terenu charakteryzuje się średnią komplikacją warunków gruntowo-wodnych. Warstwy geotechniczne I, II i III stanowią podłoŝe gruntowe o średniej nośności i odkształcalności. Występujące w podłoŝu utwory czwartorzędowe (piaski i gliny) naleŝy zaliczyć do 1-3 kategorii urabialności gruntów (wg PN-99/B-06050).

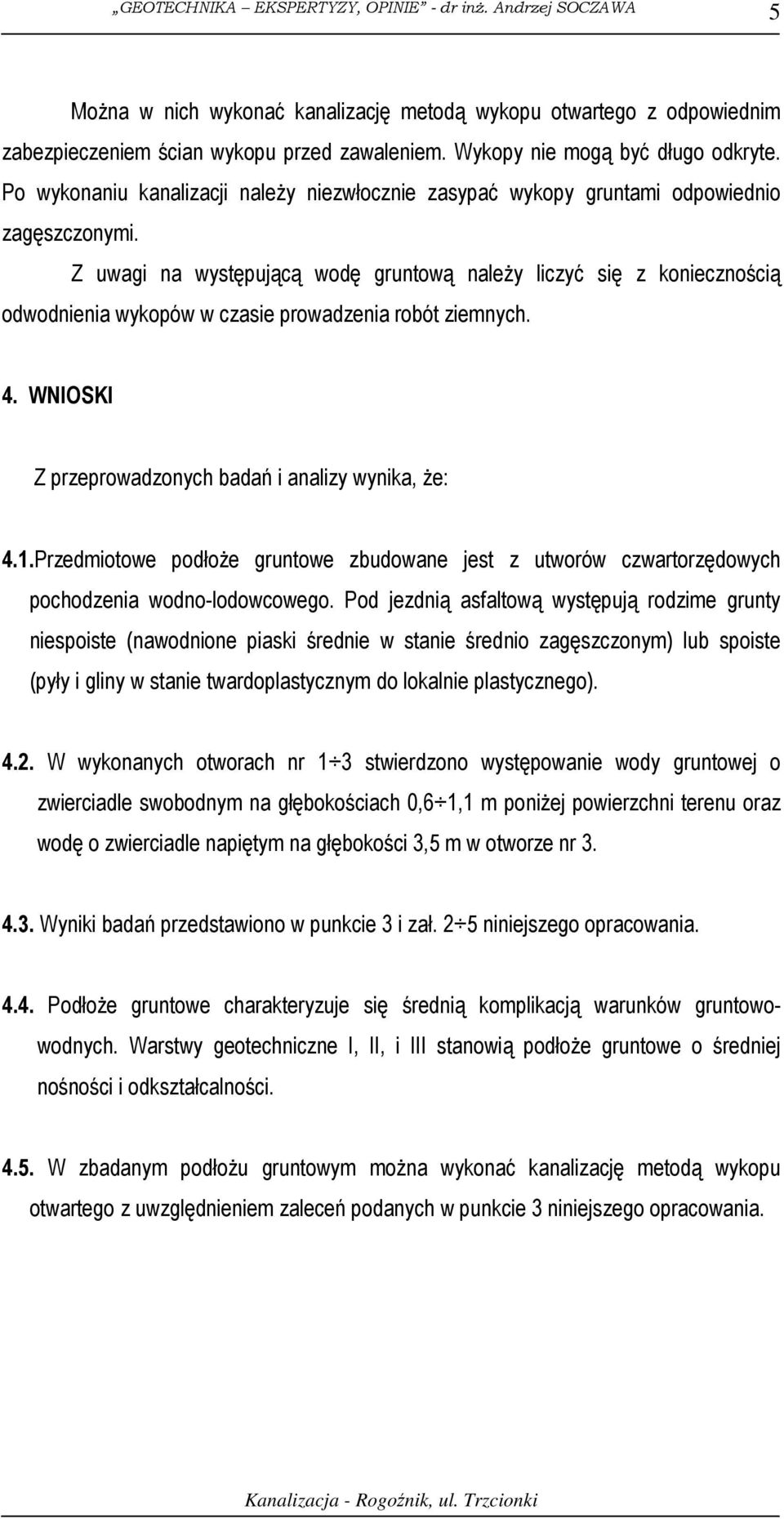

5 5 MoŜna w nich wykonać kanalizację metodą wykopu otwartego z odpowiednim zabezpieczeniem ścian wykopu przed zawaleniem. Wykopy nie mogą być długo odkryte. Po wykonaniu kanalizacji naleŝy niezwłocznie zasypać wykopy gruntami odpowiednio zagęszczonymi. Z uwagi na występującą wodę gruntową naleŝy liczyć się z koniecznością odwodnienia wykopów w czasie prowadzenia robót ziemnych. 4. WNIOSKI Z przeprowadzonych badań i analizy wynika, Ŝe: 4.1.Przedmiotowe podłoŝe gruntowe zbudowane jest z utworów czwartorzędowych pochodzenia wodno-lodowcowego. Pod jezdnią asfaltową występują rodzime grunty niespoiste (nawodnione piaski średnie w stanie średnio zagęszczonym) lub spoiste (pyły i gliny w stanie twardoplastycznym do lokalnie plastycznego) W wykonanych otworach nr 1 3 stwierdzono występowanie wody gruntowej o zwierciadle swobodnym na głębokościach 0,6 1,1 m poniŝej powierzchni terenu oraz wodę o zwierciadle napiętym na głębokości 3,5 m w otworze nr Wyniki badań przedstawiono w punkcie 3 i zał. 2 5 niniejszego opracowania PodłoŜe gruntowe charakteryzuje się średnią komplikacją warunków gruntowowodnych. Warstwy geotechniczne I, II, i III stanowią podłoŝe gruntowe o średniej nośności i odkształcalności W zbadanym podłoŝu gruntowym moŝna wykonać kanalizację metodą wykopu otwartego z uwzględnieniem zaleceń podanych w punkcie 3 niniejszego opracowania.

6 6
