1.4 Budowa połączenia tramwajowego skrzyżowania ulic Legnicka-Na Ostatnim Groszu ze stadionem EURO przez osiedle Kozanów POMIAR GRUBOŚCI WARSTW KONSTRUKCYJNYCH NA PODSTAWIE WYKONANYCH ODWIERTÓW W

1 INWESTOR PRZEDSTAWICIEL INWESTORA Gmina Wrocław Wrocław, pl. Nowy Targ 1/8 tel. (071) Wrocławskie Inwestycje Sp. z o.o. Ofiar Oświęcimskich 36, Wrocław T lub 901 F E biuro@wi.wroc.pl JEDNOSTKA PROJEKTOWA BBI IPPRROGEEO PPRROJJEEKTT SSpp... zz oo...oo Wrocław, ul. Bukowskiego 2 tel (071) fax (071) , biprogeo@biprogeo.wroc.pl NAZWA ZADANIA TEMAT OPRACOWANIA LICZBA STRON Zintegrowany System Transportu Szynowego w Aglomeracji i we Wrocławiu - etap I, w zakresie: Zad. 1.4 Budowa połączenia tramwajowego skrzyżowania ulic Legnicka-Na Ostatnim Groszu ze stadionem EURO przez osiedle Kozanów POMIAR GRUBOŚCI WARSTW KONSTRUKCYJNYCH NA PODSTAWIE WYKONANYCH ODWIERTÓW W NAWIERZCHNI ULIC: PILCZYCKIEJ, NADRZECZNEJ I DOKERSKIEJ WE WROCŁAWIU TOM: BRANŻA STADIUM DOKUMENTACJI UMOWA DROGI PROJEKT BUDOWLANY ZP/PN/02063/01/2009 miejscowość: gmina: powiat: województwo: Wrocław Wrocław Wrocław dolnośląskie BRANŻA Zespół projektowy Imię i Nazwisko Specjalność Nr uprawnień Zakres Podpis Data Generalny projektant Koordynator projektu DROGOWA Projektant dr inż. Marek Jagiełło mgr inż. Mariusz Świtalski mgr inż. Stanisław Szymczuk Konstrukcyjno- Inżynieryjna 165/94/UW Konstrukcyjno - budowlana 89/DOŚ/04. Konstrukcyjno - budowlana 227/00/DUW

2 Pomiar grubości warstw konstrukcyjnych na podstawie wykonanych odwiertów w nawierzchni ulic: 1. Zleceniodawca. Inwestorem zadania jest spółka Wrocławskie Inwestycje Sp. z o.o. ul. Ofiar Oświęcimskich 36, Wrocław reprezentująca Gminę Wrocław. 2. Jednostka wykonująca badania. IRDRO Iwona Szymczuk, ul. Kwiska 5/7, Wrocław 3. Podstawa opracowania. 3.1 Zlecenie z dnia r. 3.2 Odwierty rdzeniowe i odkrywki konstrukcji nawierzchni. 4. Lokalizacja przedmiotu badań. Opracowanie dotyczy nawierzchni w niżej wymienionych miejscach: Odkrywka I - odkrywka w nawierzchni jezdni ul. Pilczyckiej - stara jezdnia północna (bliżej kościoła). Odkrywka II - odkrywka w nawierzchni jezdni ul. Pilczyckiej po której aktualnie odbywa się ruch kołowy. Odkrywka III - odkrywka w nawierzchni jezdni ul. Dokerskiej w rejonie wlotu w ul. Ignuta. Odkrywka IV - odkrywka w istniejącej nawierzchni ul. Nadrzecznej. Odkrywka V - odkrywka w ul. Pilczyckiej w rejonie wlotu ul. Gwareckiej. 1

Pomiar grubości warstw konstrukcyjnych na podstawie wykonanych odwiertów w nawierzchni ulic: 5. Identyfikacja wgłębna konstrukcji jezdni. 1) Odkrywka Nr I - ul.

3 Pomiar grubości warstw konstrukcyjnych na podstawie wykonanych odwiertów w nawierzchni ulic: 5. Identyfikacja wgłębna konstrukcji jezdni. 1) Odkrywka Nr I - ul. Pilczycka - stara jezdnia północna (bliżej kościoła) 1) warstwa kostki granitowej 9/11cm gr. 10.0cm 2) podsypka piaskowa gr. 3-5cm 3) beton cementowy zwietrzały gr cm 4) narzut kamienny z granitu 20-30cm 5) piasek 2

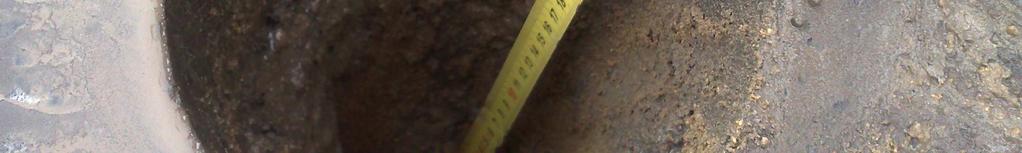

4 Pomiar grubości warstw konstrukcyjnych na podstawie wykonanych odwiertów w nawierzchni ulic: 2) Odkrywka Nr II - ul. Pilczycka po której aktualnie odbywa się ruch kołowy 1) warstwa bitumiczna gr. 10.5cm 2) warstwa kruszywa łamanego 13-15cm 3) piasek 3

Dokerska w rejonie wlotu w ul. Ignuta 1) warstwa bitumiczna gr. 11.

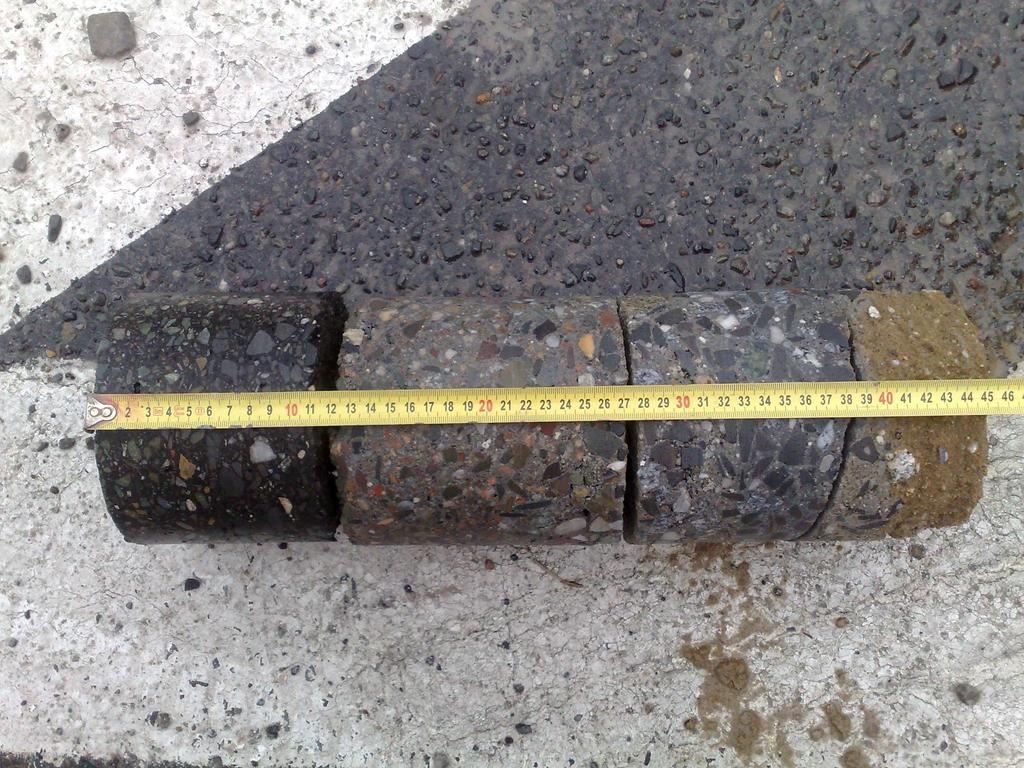

5 Pomiar grubości warstw konstrukcyjnych na podstawie wykonanych odwiertów w nawierzchni ulic: 3) Odkrywka Nr III - ul. Dokerska w rejonie wlotu w ul. Ignuta 1) warstwa bitumiczna gr. 11.0cm 2) warstwa betonu cementowego 30.0cm 3) pospółka 4) Odkrywka Nr IV - ul. Nadrzeczna 4

bitumiczna gr. 10.5cm 2) warstwa betonu cementowego gr. 12.

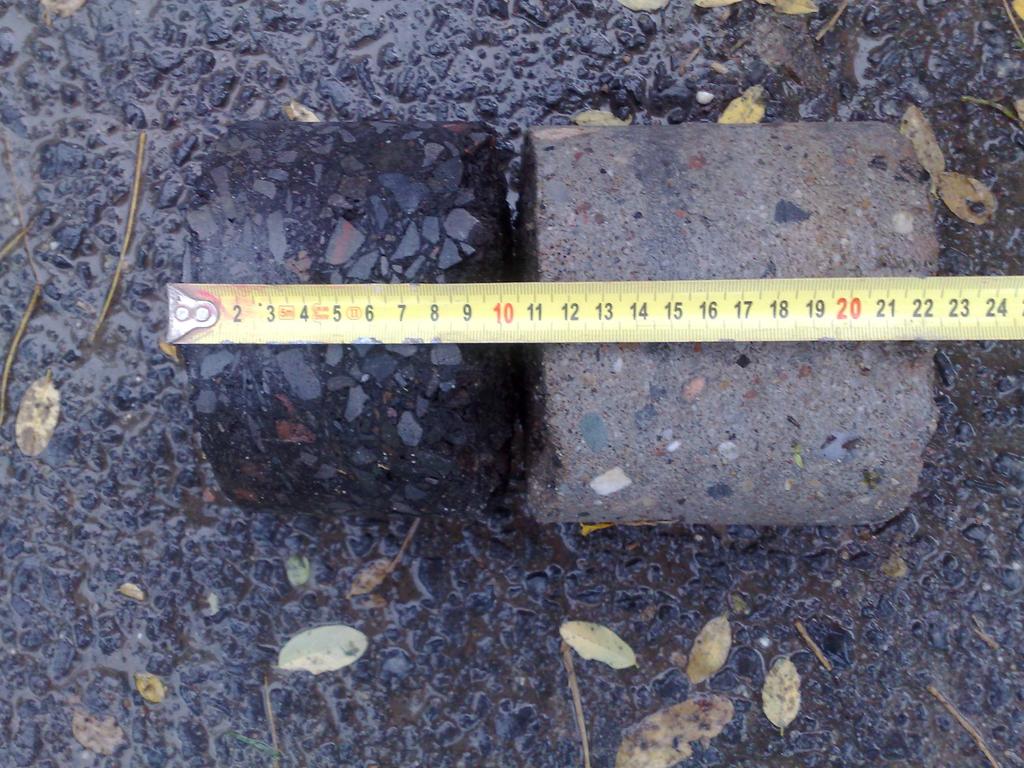

6 Pomiar grubości warstw konstrukcyjnych na podstawie wykonanych odwiertów w nawierzchni ulic: 1) warstwa bitumiczna gr. 10.5cm 2) warstwa betonu cementowego gr. 12.0cm 3) piasek 1) Odkrywka Nr V - ul. Pilczycka w rejonie wlotu ul. Gwareckiej 5

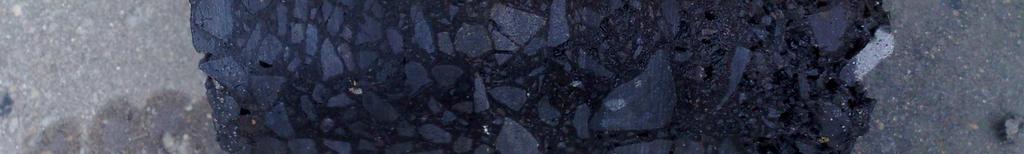

7 Pomiar grubości warstw konstrukcyjnych na podstawie wykonanych odwiertów w nawierzchni ulic: 1) warstwa bitumiczna gr. 16.0cm 2) warstwa kruszywa łamanego gr cm 3) warstwa stabilizacji cementowej gr. 15cm 4) podłoże gruntowe 6. Lokalizacja odwiertów wg. map sytuacyjnych. 6
