1 Przystawka obrotowa 360 grawerowanie laserowe na okrągło Opcja grawerowania na okrągło jest możliwa dzięki przystawce obrotowej. Aby grawerowanie było możliwe ze względu na różne średnice materiałów plik musi być odpowiednio przygotowany. Odbywa się to za pomocą sterownika drukarki Trotec, poprzez zaznaczenie przystawki obrotowej i wpisanie odpowiedniej średnicy materiału. Przystawka pozwala na grawerowanie na elementach cylindrycznych ze średnicą do 130 mm i długością do 300 mm. Dwa systemy zamocowań, dostarczane wraz z przystawka, z jednej strony gumowa końcówka, przytwierdzona do części z elektroniką oraz metalowa końcówka po drugiej stronie. Końcówki zaprojektowano z myślą o przytrzymaniu szklanek, kubków, butelek itp. 1 Przygotuj swój laser Przystawkę podłączaj i odłączaj na wyłączonym laserze Ustaw stół roboczy w najniższej możliwej pozycji I wyłącz laser na tylnej ściance; Podnieś pokrywę lasera Połóż przystawkę na stole roboczym I podłącz do wejścia po lewej stronie (gniazdo znajduje się w pobliżu końca linijki na osi Y jedyne gniazdo które się tam znajduje. Przed włączeniem lasera, ustaw przystawkę równolegle do osi X i prostopadle do osi Y; włącz przystawkę obrotową, 1

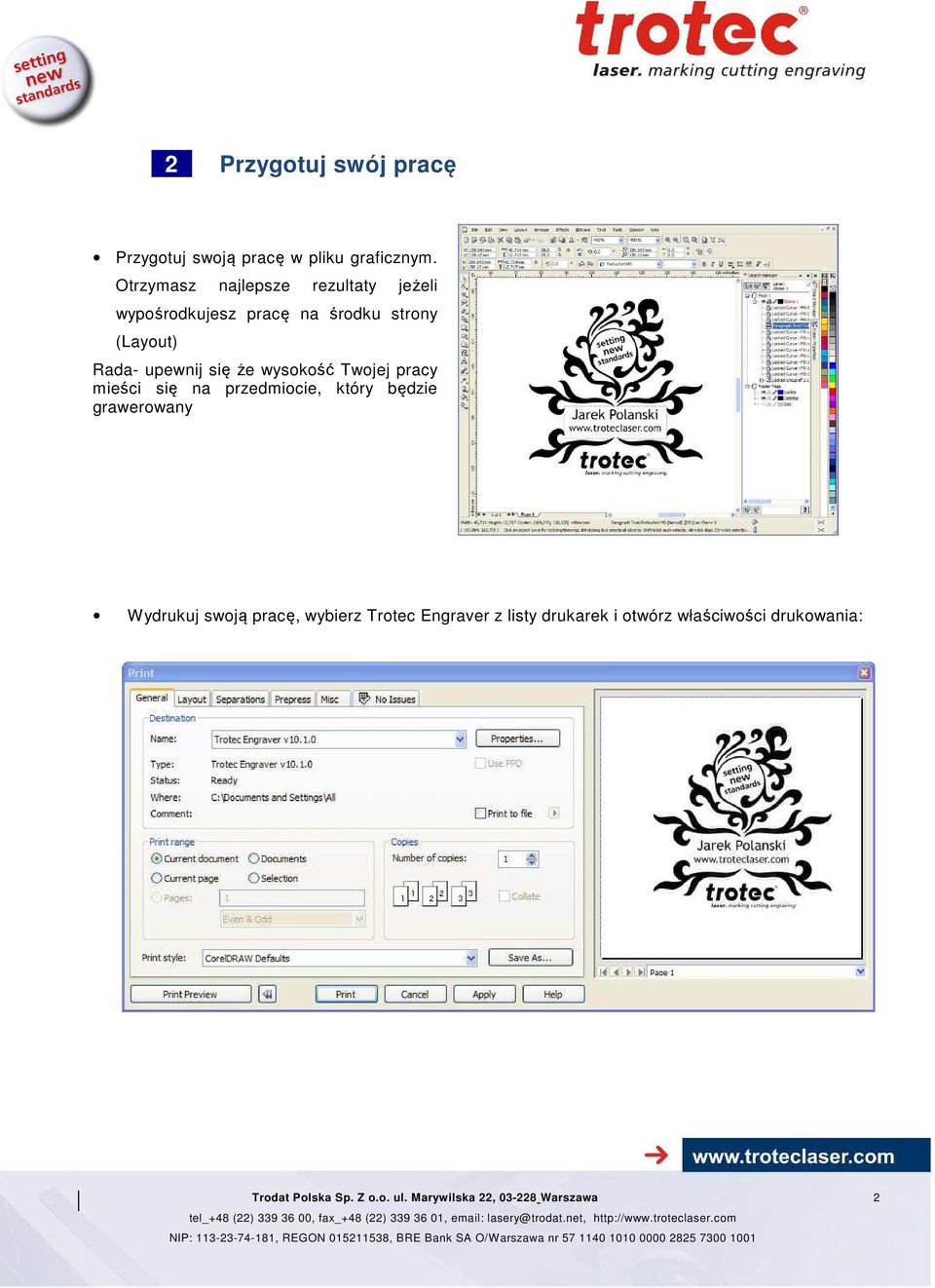

2 2 Przygotuj swój pracę Przygotuj swoją pracę w pliku graficznym. Otrzymasz najlepsze rezultaty jeżeli wypośrodkujesz pracę na środku strony (Layout) Rada- upewnij się że wysokość Twojej pracy mieści się na przedmiocie, który będzie grawerowany Wydrukuj swoją pracę, wybierz Trotec Engraver z listy drukarek i otwórz właściwości drukowania: 2

3 Zaznaczamy Rotary Atachment. Podajemy zamiast szerokości średnicę, program sam obliczy obwód. Kolejnym krokiem jest podanie wysokości naszej grafiki, która ma być wygrawerowana. Program JobControl dopasuje ja nam na tej podstawie do obwodu przedmiotu. Przez dalszy proces sterownika przechodzimy analogicznie jak w przypadku pracy bez przystawki. 3 Pozycjonowanie i grawerowanie Zamontuj przedmiot i ustaw go za pomocą dźwigni (1). Sprężyny (2) powinny być napięte w połowie, aby można bylo szybko zmienić materiał. To również zmniejsza czas obróbki przy produkcji seryjnej. 3

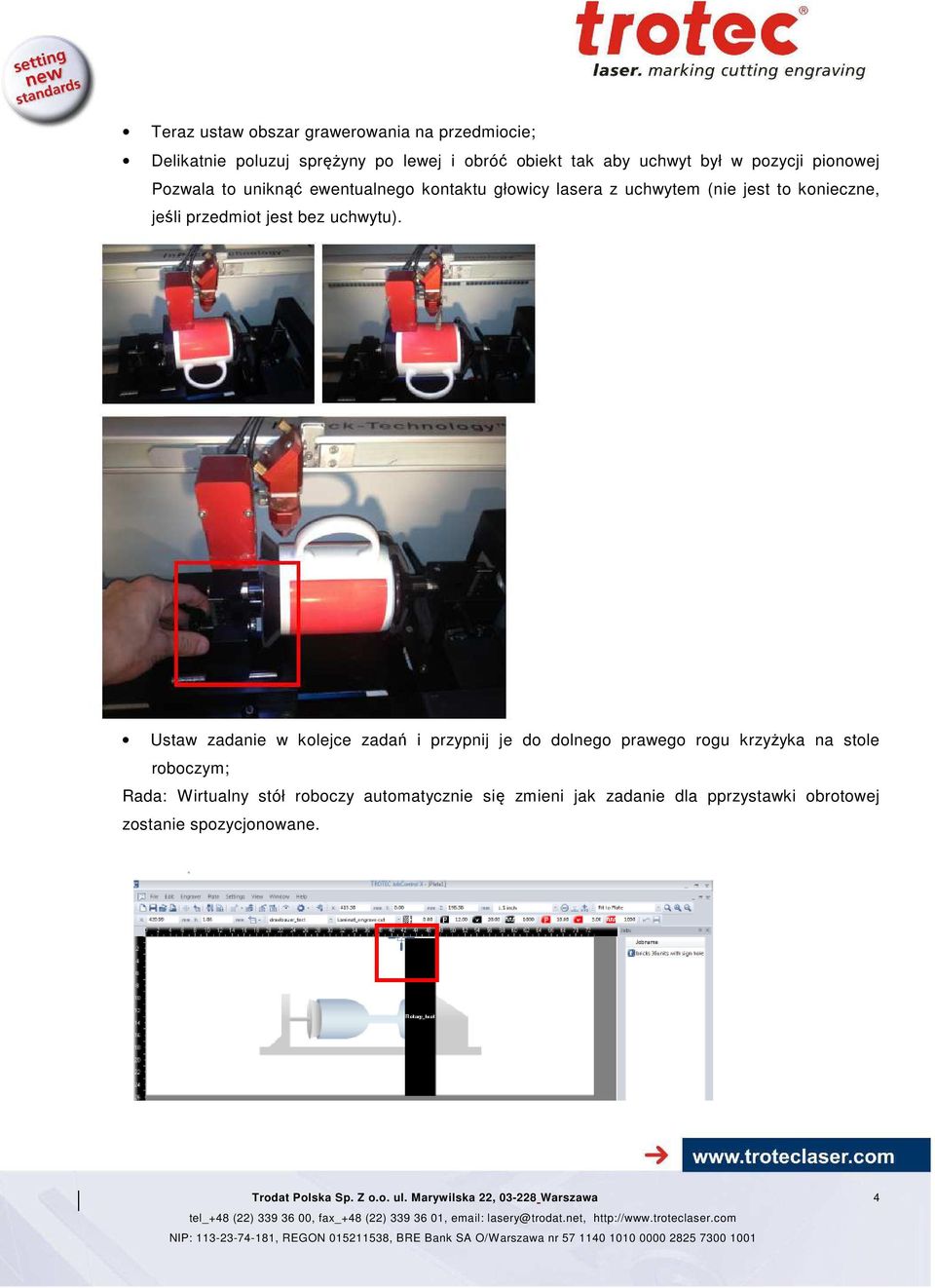

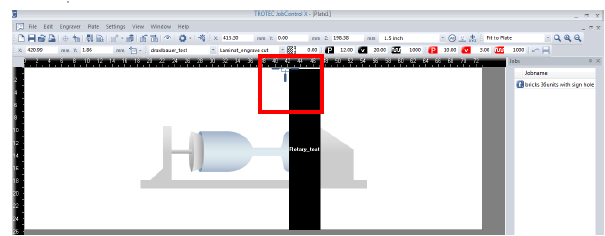

4 Teraz ustaw obszar grawerowania na przedmiocie; Delikatnie poluzuj sprężyny po lewej i obróć obiekt tak aby uchwyt był w pozycji pionowej Pozwala to uniknąć ewentualnego kontaktu głowicy lasera z uchwytem (nie jest to konieczne, jeśli przedmiot jest bez uchwytu). Ustaw zadanie w kolejce zadań i przypnij je do dolnego prawego rogu krzyżyka na stole roboczym; Rada: Wirtualny stół roboczy automatycznie się zmieni jak zadanie dla pprzystawki obrotowej zostanie spozycjonowane. 4

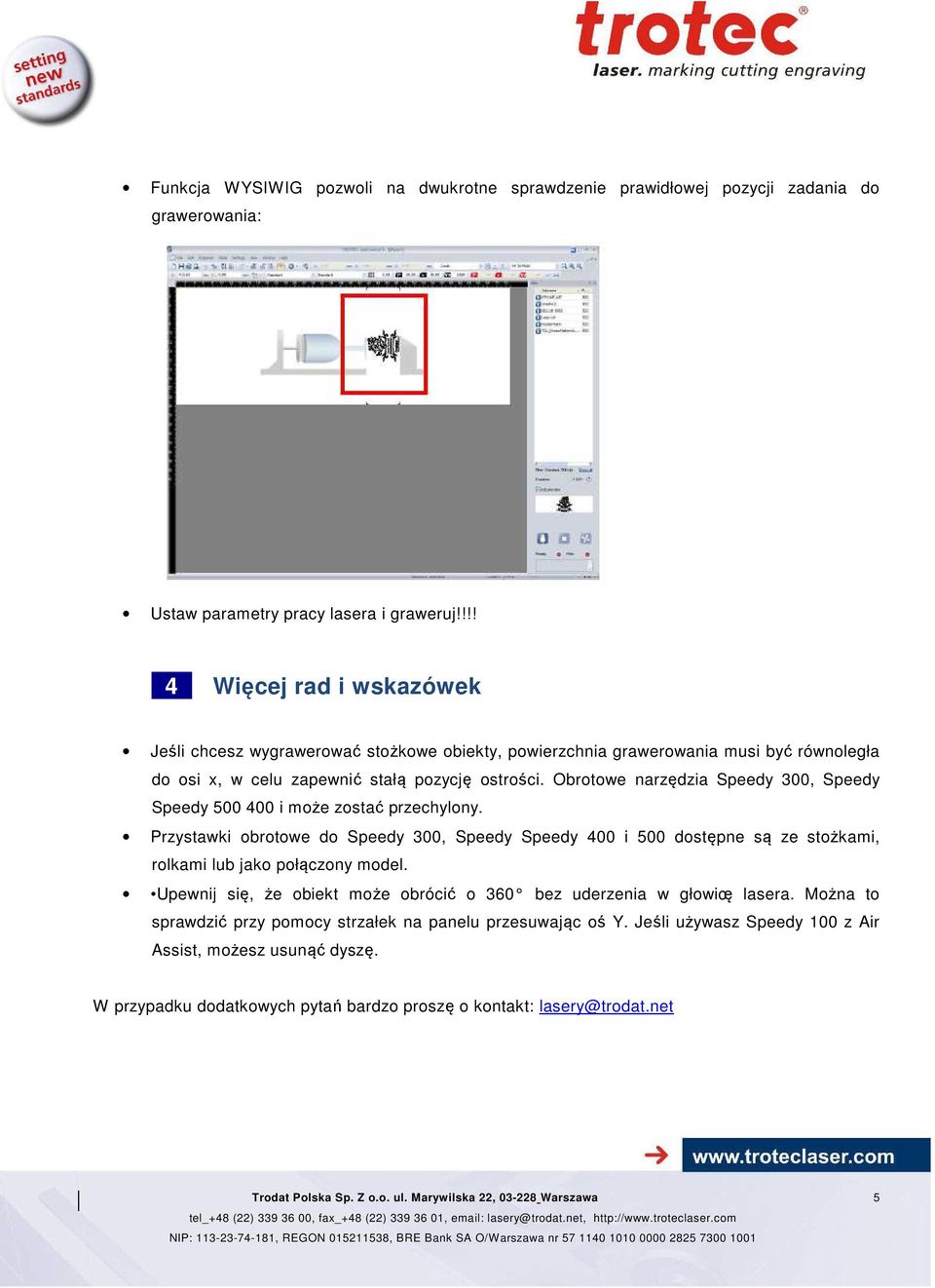

5 Funkcja WYSIWIG pozwoli na dwukrotne sprawdzenie prawidłowej pozycji zadania do grawerowania: Ustaw parametry pracy lasera i graweruj!!!! 4 Więcej rad i wskazówek Jeśli chcesz wygrawerować stożkowe obiekty, powierzchnia grawerowania musi być równoległa do osi x, w celu zapewnić stałą pozycję ostrości. Obrotowe narzędzia Speedy 300, Speedy Speedy i może zostać przechylony. Przystawki obrotowe do Speedy 300, Speedy Speedy 400 i 500 dostępne są ze stożkami, rolkami lub jako połączony model. Upewnij się, że obiekt może obrócić o 360 bez uderzenia w głowicę lasera. Można to sprawdzić przy pomocy strzałek na panelu przesuwając oś Y. Jeśli używasz Speedy 100 z Air Assist, możesz usunąć dyszę. W przypadku dodatkowych pytań bardzo proszę o kontakt: lasery@trodat.net 5
