Instrukcja montażu (zobacz instruktażowe DVD)
|
|
- Dagmara Ciesielska
- 7 lat temu
- Przeglądów:
Transkrypt
1 Instrukcja montażu (zobacz instruktażowe DVD) Krok 1 Przykręć podstawkę Ultra-Rest do majdanu używając klucza imbusowego 3/16 cala (nie ma go w zestawie), śruby mocującej (oznaczenie: Mounting Bolt) i uszczelki (oznaczenie: Washer) z pudełka z częściami, (jeśli chcesz przykręcić mocniej, użyj zestawu do montowania oznaczonego, jako Mounting Block Set Screw). Krok 2

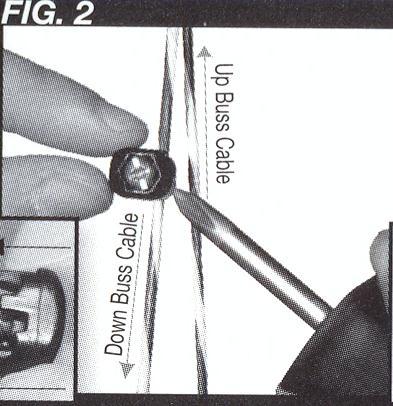

2 Kabel idący w górę/kabel idący w dół Zamontuj zacisk kabla (Cable Clamp) na kablu idącym w dół. Użyj śruby oznaczonej, jako #6-32x3/8 Panhead Philips Head Screw i nakrętki oznaczonej, jako #6-32 nut. Wkręć śrubę przekręcając tylko raz. Krok 3 Przepuść linkę (Timing Cord) przez pozostały otwór w zacisku kabla (Cable Clamp) przeciskając z góry do dołu (jeszcze nie zaciskaj). Krok 4 Przeciągnij linkę (Timing Cord) i zacisk kabla (Cable Clamp) w dół po kablu, co najmniej 3 cale
3 poniżej podstawki. Pociągnij linkę wystarczająco mocno, by utrzymać podstawkę w pozycji pełnego naciągu (90 ). Następnie ściśnij zacisk na tyle mocno, żeby utrzymał podstawkę w pozycji pełnego naciągu, ale jednocześnie wystarczająco luźno, by zacisk mógł poruszać się po kablu. NIE ZACISKAJ DO KOŃCA! Krok 5 Zacisk kabla (Cable Clamp) MUSI mieć możliwość poruszania się po kablu. Naciągnij łuk, gdy linka utrzymuje podstawkę w pozycji pełnego naciągu. Zacisk kabla będzie się wówczas ślizgać w górę po kablu i sam dopasuje się do odpowiedniego miejsca. Powoli odpuść łuk, a następnie dokręć śruby do zacisku kabla. Wyreguluj resztę, a następnie nałóż zamsz (widoczny na ilustracji 9).

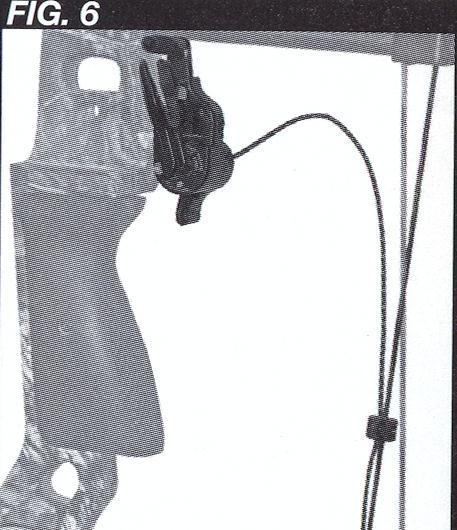

4 Krok 6 Aby upewnić się, że zestrojenie podczas naciągania łuku jest poprawne, podstawka powinna z pozycji załadowanej (80 ) zmieniać się do pozycji pełnego naciągu (90 ) dopiero w ostatnich kilku calach cyklu naciągania. Nadmierne ściśnięcie linki może dawać niepożądane rezultaty. Pozycja pełnego naciągu (90 ) Pozycja załadowana (80 ) Pozycja opadająca (0 ) UWAGA: 1) zacisk kabla (Cable Clamp) musi być umiejscowiony, co najmniej 3 cale poniżej podstawki. 2) niższe umiejscowienie zacisku sprawi, że podstawka opadnie wcześniej 3) powtarzaj kroki od 4 do 6 w razie potrzeby regulacji w pionie, poziomie lub regulacji bloczka (oznaczonego

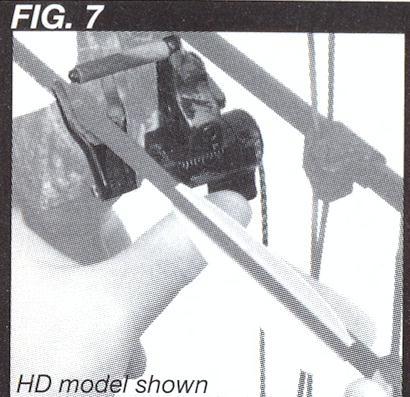

5 na ilustracji 9 jako Mounting Block). OBSŁUGA Krok 7 Ładowanie strzały: używając Pokrętła Kciukowego (Thumb Wheel), przekręć podstawkę do pozycji ładowania strzały. Ręczne zwolnienie widełek podstawki: aby osiągnąć pozycję opadającą (0 ) bez wystrzału z łuku, przekręć podstawkę do pozycji pełnego naciągu (90 ) poprzez wciśnięcie do przodu Dźwigni Kciukowej (Thumb Lever), i wciąż naciskając, ześlizgnij kciuk z Dźwigni Kciukowej (ilustracje 7 i 8).

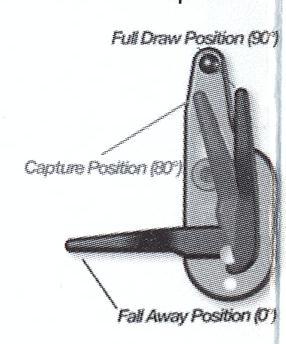

6 Pozycja pełnego naciągu (90 ) Pozycja załadowana (80 ) Pozycja opadająca (0 ) DODATKOWE REGULACJE Dodatkowe regulacje poziome: (1) umieść śruby podstawki w otworach najbliższych końca promienia. (2) dopasuj część oznaczoną jako Spacer Block i dłuższą śrubę oznaczoną jako #10-32x7/8 (ilustracja 9). Dodatkowe regulacje pionowe: (3) zamontuj podstawkę TL1, która jest o 1/8 cala wyższa w dolinie. Należy użyć do łuków o niskim przejściu nasadki pamiętając o wyregulowaniu gniazda (ilustracja 9). Jeśli wymagane są dodatkowe regulacje, powtarzaj kroki od 4 do 6. Upewnij się wówczas, że podstawka powraca do prawidłowej pozycji (patrz ilustracja nr 10: Wskaźnik Pełnego Naciągu) w pełnym naciągu łuku. Ilustracja 9

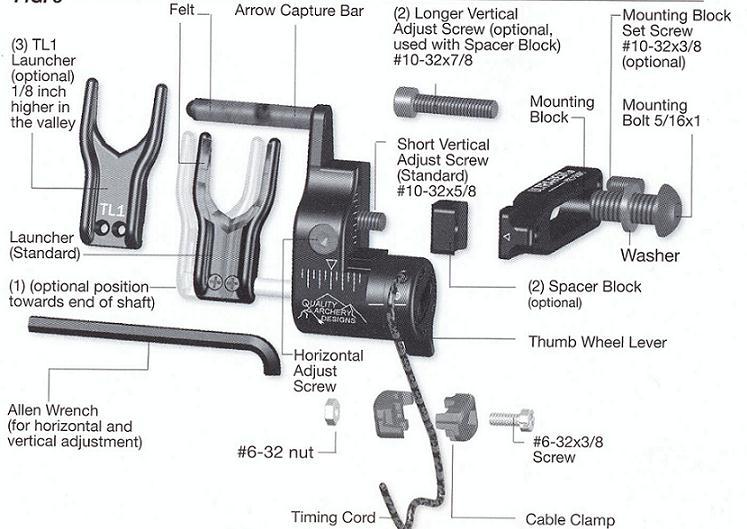

7 (od prawej do lewej poziomami) (3) Podstawka TL1 (opcjonalnie) wyższa o 1/8 cala w dolinie Zamsz Pręt chwytny strzały (Arrow Capture Bar) (2) dłuższa pionowa śruba regulacyjna (opcjonalnie, używana razem ze Spacer Block) #10-32x7/8 (Longer Vertical Adjust Screw) zestaw do montowania #10-32x3/8 (opcjonalnie) (Mounting Block Set Screw) bloczek do montowania (Mounting Block) śruba mocująca 5/16x1 (Mounting Bolt) uszczelka (Washer) krótka śruba regulacyjna (standardowa) #10-32x5/8 (Short Vertical Adjust Screw) podstawka (standardowa) (Launcher) (1) opcjonalna pozycja w stosunku do końca promienia (optional position towards end of shaft) (2) Spacer Block (opcjonalnie) pozioma śruba regulacyjna (Horizontal Adjust Screw) klucz imbusowy (do regulacji w pionie i poziomie) (Allen Wrench) nakrętka #6-32 (Nut) śruba #6-32x3/8 (Screw)

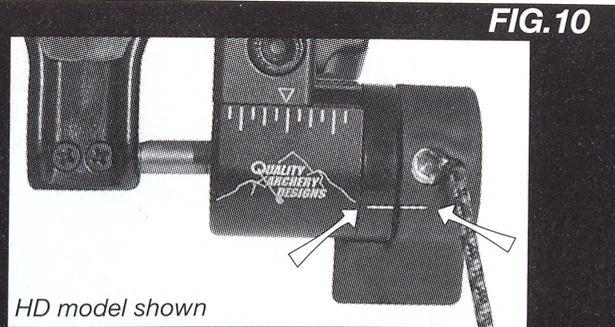

8 Linka (Timing Cord) Zacisk kabla (Cable Clamp) UWAGA: Krok 10 W pełnym naciągu Wskaźnik Pełnego Naciągu powinien zgrywać się jak na ilustracji.
