1 COPYRIGHT 2014 IGE+XAO. All rights reserved Użytkowanie Web Catalog V7R2

2 Copyright 2014 IGE-XAO. Wszelkie prawa zastrzeżone. Nieautoryzowane rozpowszechnianie całości lub fragmentu niniejszej publikacji w jakiejkolwiek postaci jest zabronione. Wykonywanie kopii metodą kserograficzną, fotograficzną a także kopiowanie zeszytu na nośniku filmowym, magnetycznym lub innym powoduje naruszenie praw autorskich niniejszej publikacji. Strona 2 A. Web Catalog

3 A. Web Catalog Strona 3

4 SPIS TREŚCI A WEB CATALOG 5 A.1. WSTĘP 5 A.2. USTAWIENIA WEB CATALOGU 6 A.3. POBIERANIE APARATURY 6 A.3.1. Informacje Ogólne 7 A.3.2. Filtrowanie i wyszukiwanie 8 A.3.3. Dodawanie do koszyka i pobieranie 9 B UWAGI KOŃCOWE 10 Strona 4 A. Web Catalog

5 A WEB CATALOG A.1. WSTĘP Oprogramowanie SEE Electrical od wersji V7R2 build17 zawiera internetowy katalog aparatury. Jego aktualizacje są dokonywane przez IGE+XAO, nie przez producentów sprzętu. Na chwilę obecną, katalog zawiera w przybliżeniu kodów katalogowych różnych producentów. Każdy aparat może zostać scharakteryzowany m.in. przez cechy takie jak : Kod katalogowy, nadany przez producenta Opis elementu Nazwa producenta Nazwa serii Kategoria Do korzystania z katalogu WEB musimy posiadać jeden z modułów : 1) "SEE Web Catalogue" pozwala na dostęp do całej zawartości katalogu. 2) "SEE Parts Library" pozwala na dostęp do całej zawartości katalogu i dodatkowo umożliwia zlecenie utworzenia nowych kodów katalogowych. Nie posiadając żadnego z powyższych modułów, można jedynie przeglądać katalog, bez możliwości pobierania jego zawartości do programu. W celu uzyskania szczegółowych informacji odnośnie tych modułów, prosimy o kontakt ze sprzedawcą. A. Web Catalog Strona 5

6 A.2. USTAWIENIA WEB CATALOGU W celu konfiguracji katalogu internetowego należy : otworzyć Katalog aparatów (zakładka przetwarzanie) wybrać Ustawienia WEB Catalog z menu Import/Export Adres bazy danych powinien wskazywać na adres serwera, z którym ma łączyć się SEE Electrical. Wykaz serwerów dla poszczególnych państw : A.3. POBIERANIE APARATURY W celu otwarcia katalogu należy : otworzyć Katalog aparatów (zakładka przetwarzanie) wybrać Import z WEB Catalog z menu Import/Export Pobieranie jest możliwe tylko, jeżeli wykupiony moduł pozwala na dostęp do serwera określonego w ustawieniach WEB Catalogu. Lista wyświetlanych kodów jest zależna od ustawionych filtrów i opcji wyszukiwania. Strona 6 A. Web Catalog

7 A.3.1. INFORMACJE OGÓ LNE Niektóre z kodów posiadają plik graficzny przedstawiający dany element. Można go powiększyć klikając na niego. W celu zamknięcia powiększenia należy kliknąć w dowolnym miejscu. Klikając na kod aparatu, ukazuje się okno jego właściwości : Jeżeli kod posiada powiązany adres strony internetowej producenta, to możemy kliknąć w to łącze, aby uzyskać dokładniejsze informacje (jeżeli producent takie oferuje). Dodaj do koszyka pozwala dodać kod do listy aparatów, które chcemy pobrać z WEB Catalog do programu SEE Electrical. A. Web Catalog Strona 7

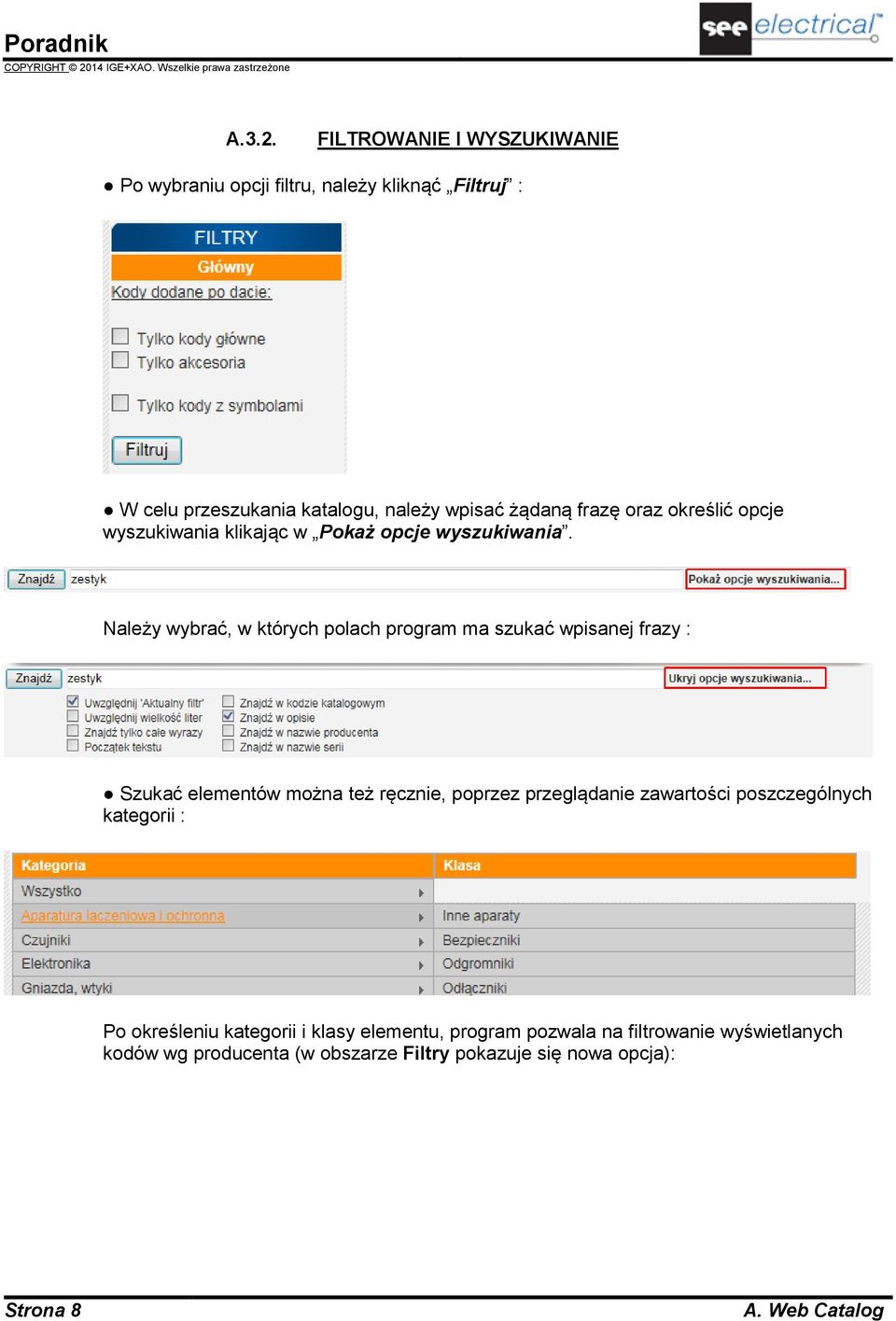

8 A.3.2. FILTROWANIE I WYSZUKIWANIE Po wybraniu opcji filtru, należy kliknąć Filtruj : W celu przeszukania katalogu, należy wpisać żądaną frazę oraz określić opcje wyszukiwania klikając w Pokaż opcje wyszukiwania. Należy wybrać, w których polach program ma szukać wpisanej frazy : Szukać elementów można też ręcznie, poprzez przeglądanie zawartości poszczególnych kategorii : Po określeniu kategorii i klasy elementu, program pozwala na filtrowanie wyświetlanych kodów wg producenta (w obszarze Filtry pokazuje się nowa opcja): Strona 8 A. Web Catalog

9 Należy wybrać żądanego producenta / producentów i zatwierdzić klikając w. W zależności od przeglądanej klasy aparatów, dostępne są również filtry specyficzne dla danej klasy, takie jak np. Prąd znamionowy, Rozmiar bezpiecznika, Ilość biegunów, itp.. A.3.3. DODAWANIE DO KOSZYKA I POBIERANIE Po odnalezieniu kodu, który chcemy pobrać, należy zaznaczyć pole : Kliknąć w przycisk Dodaj do koszyka : A. Web Catalog Strona 9

10 Po dodaniu wszystkich żądanych kodów, otwieramy koszyk przyciskiem : Przenoszeni jesteśmy do listy elementów w koszyku. Możemy usuwać elementy, wrócić do katalogu by dodać kolejne lub pobrać wrzucone tu kody. W celu pobrania kodów do programu SEE Electrical : Zaznaczyć pole w lewym górnym rogu (automatycznie zaznaczone zostaną wszystkie kody w koszyku) : Wcisnąć Pobierz Po pobraniu kodów katalogowych można przypisywać go symbolom wstawianym na schemat. Notka: Jeżeli kod katalogowy importowany z WEB Catalogu istnieje już w programie, to nadpisze on istniejący kod. Właściwości kodu katalogowego istniejące w programie, a nie istniejące w identycznym kodzie z WEB Catalogu zostaną zachowane (np. jeżeli kod z WEB nie posiada atrybutu cena, a ten sam kod już istniejący go posiada, to zostanie on zachowany). B UWAGI KOŃCOWE W razie pytań prosimy o kontakt mailowy lub telefoniczny. pomoc@ige-xao.com.pl Strona 10 B. Web Catalog
