Nowości SEE Electrical 3D panel Wersja V1R2

Transkrypt

1 Nowości SEE Electrical 3D panel Wersja V1R2 V1R2

2

3 Zmiany wprowadzone przez wersję V1R2 (w porównaniu do wersji V1R1)

4 COPYRIGHT IGE+XAO Wszelkie prawa zastrzeżone. Nieautoryzowane rozpowszechnianie całości lub fragmentu niniejszej publikacji w jakiejkolwiek postaci jest zabronione. Wykonywanie kopii metodą kserograficzną, fotograficzną a także kopiowanie na nośniku filmowym, magnetycznym lub innym powoduje naruszenie praw autorskich niniejszej publikacji Kraków, 2016 r.

5 ZRZECZENIE SIĘ OBOWIĄZKU INFORMACJI IGE+XAO rezerwuje sobie prawo do nanoszenia zmian w tym podręczniku, bez konieczności informowania o tym fakcie podmiotów indywidualnych oraz zakładów pracy. POMOC SERWISOWA Szkolenia Szkolenia z naszych programów prowadzimy przez cały rok. Ośrodki szkoleniowe zlokalizowane są: w Krakowie w siedzibie firmy IGE+XAO, w Krynicy Zdrój (Małopolska), w Warszawie, Poznaniu i Gdańsku. W celu uzyskania innych informacji dotyczących kursów prosimy dzwonić do Centrum Szkoleniowego, pod numer: +48 (012) Internet: (Menu: Dla Klientów - Szkolenia) Umowa serwisowa Umowy serwisowa przyznaje Państwu prawo do aktualizacji programu, korzystania z pomocy telefonicznej świadczonej przez zespół doświadczonych konsultantów, oraz przyznaje dostęp do strony internetowej z katalogami producentów. W ramach usługi oferujemy unikalne rozwiązania oparte na wieloletnim doświadczeniu, wiedzy, indywidualnym podejściu do zagadnień zgłaszanych przez Klientów oraz szeroko pojętej współpracy. Serwis techniczny Jeśli posiadacie Państwo podpisaną umowę serwisową, nasz serwis techniczny jest do Państwa dyspozycji od poniedziałku do piątku, w godzinach 8:00 17:00, pod numerem telefonu: +48 (012) w. 443, 445 lub 446, lub za pomocą a: serwis@ige-xao.pl Internet:

6

7 Wersja V1R2 Nowości COPYRIGHT 2016 IGE+XAO. Wszystkie prawa zastrzeżone A SPIS TREŚCI A POZIOM STANDARD 7 A.1. INSTALACJA I LICENCJA... 7 A.2. EDYCJA 7 B POZIOM ADVANCED 10 B.1. PRZETWARZANIE SPIS TREŚCI Strona 5

8 STANDARD A.1. INSTALACJA I LICENCJA 7 A.2. EDYCJA 7

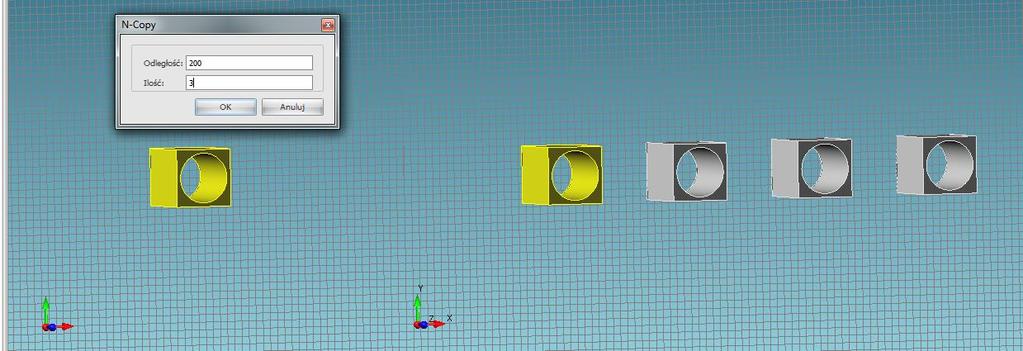

9 Wersja V1R2 Nowości COPYRIGHT 2016 IGE+XAO. Wszystkie prawa zastrzeżone A POZIOM STANDARD A.1. INSTALACJA I LICENCJA 1. Współpraca z 3D panel. Do współpracy z programem SEE Electrical 3D Panel V1R2 - ( ) - Build 6929 wymagany jest SEE Electrical V8R1 Service Pack 2 - ( ) - PL - Build A.2. EDYCJA 2. Klejenie kursora do siatki jest możliwe poza aktywną płaszczyzną, ale rzutowane na płaszczyznę aktywną. 3. Optymalizacja SeeDbEquipments. 4. Możliwość zachowania oryginalnej nazwy symbolu w definicji bloku. 5. Kontrola wersji przy otwarciu projektu lub pliku katalogu symboli. 6. Drzewo właściwości: dodano ustawienie aktywujące/dezaktywujące ładowanie drzewa. 7. Wyszukiwanie po nazwach symboli w folderach w bibliotekach symboli w zakładce Symbole. 8. Dodano kolumnę w zakładce Komponenty zawierającą nazwy przypisanych symboli. 9. Właściwość bloku deklarująca, czy jego składniki są skalowalne. 10. Globalne ustawienia koloru siatki pomocniczej. 11. Możliwość kontroli ustawienia koloru rysunku wektorowego przez dodanie opcji w ustawieniach wydruku. 12. Nowe polecenie menu kontekstowego do wielokrotnego kopiowania: N-Copy X i N-Copy Y. EDYCJA Strona 7

10 Nowości Wersja V1R2 COPYRIGHT 2016 IGE+XAO. Wszystkie prawa zastrzeżone 13. Opcja wyświetlająca oznaczenie (Oznaczenie + Funkcja + Lokalizacja) w widoku 2D. 14. Grupowanie wg ID w SeeDbEquipment aby pozwalało wstawić zaciski należące do jednej listwy lub inne komponenty do jednoczesnego wstawienia. 15. Podświetlenie w drzewie właściwości odpowiada bieżąco wybranym obiektom widoku trójwymiarowego. 16. Dodano strukturę do zarządzania złożeniami elementów takimi jak listwa zaciskowa. 17. Funkcjonalność do tworzenia zestawień. 18. Aparatura ładowana dynamicznie i usuwana dynamicznie za pośrednictwem zdarzeń. 19. Nowe możliwości w eksploratorze projektu. Strona 8 POZIOM STANDARD SEE Electrical 3D Panel V1R2

11 ADVANCED B.1. PRZETWARZANIE 10

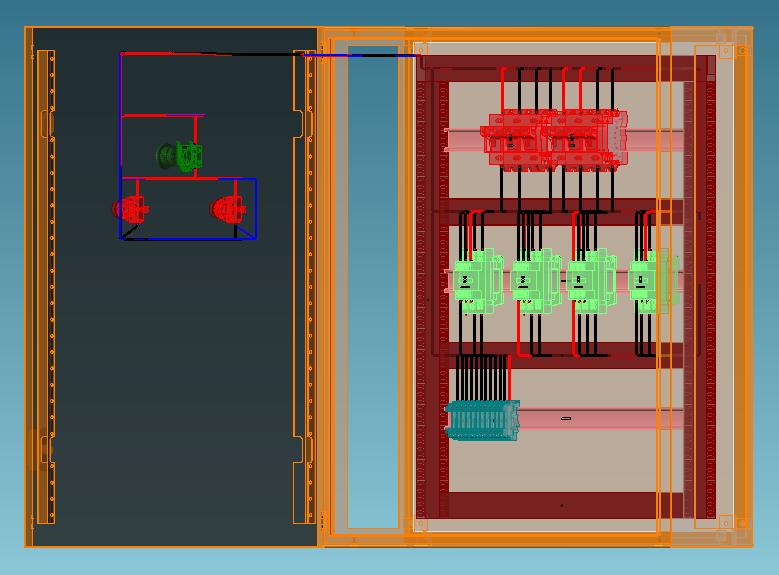

12 Wersja V1R2 Nowości COPYRIGHT 2016 IGE+XAO. Wszystkie prawa zastrzeżone B POZIOM ADVANCED B.1. PRZETWARZANIE 20. Opcja do ukrywania połączeń i tekstów w 2D. 21. Automatyczne wywołanie zdarzenia Make Event jeśli relacja położenia komponentu względem innych zmieniła się przykładowo przesunięcie z jednej szyny na drugą. 22. Możliwość wyświetlenia znacznika w kształcie szpilki, do wskazania wyniku nawigacji do komponentu. 23. Kliknięcie na połączenie na rysunku zaznacza również korespondujący przewód na liście połączeń. 24. Metoda na aktualizację wszystkich otwartych komponentów na rysunku nowymi ustawieniami. 25. Dostępna edycja właściwości Net i Wire. 26. Możliwość aktualizacji rysunku 3D w trybie Net kiedy zostaną dodane nowe żyły na rysunkach 2D. 27. Możliwość ponownego ustalenia tras kablowych wygenerowanych w trybie Net. 28. Nowy atrybut dla symetrycznej generacji otworowania. Strona 10 POZIOM ADVANCED SEE Electrical 3D Panel V1R2

13
