Instalacja programu. SEE Electrical Expert V4

Transkrypt

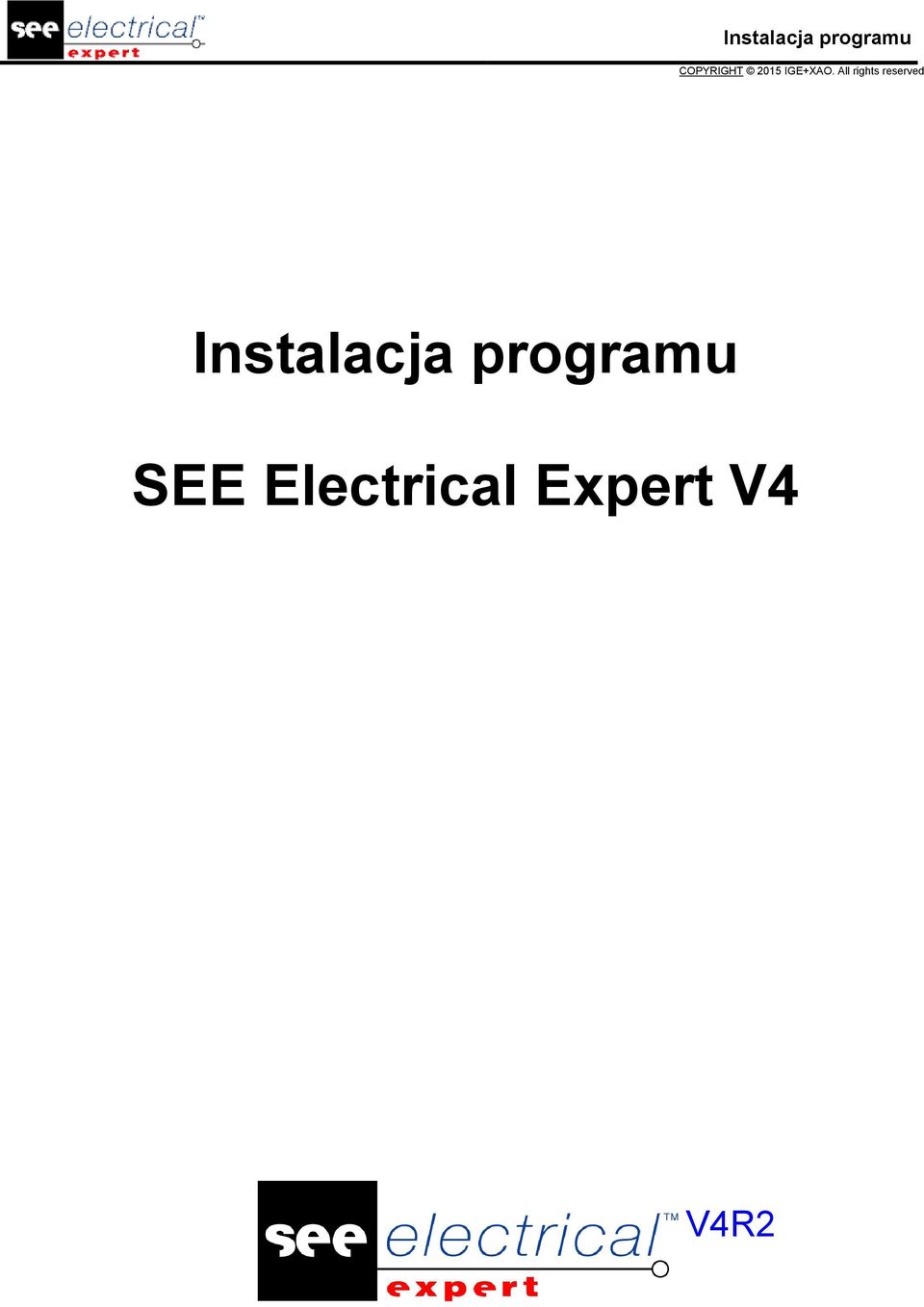

1 Instalacja programu SEE Electrical Expert V4 V4R2

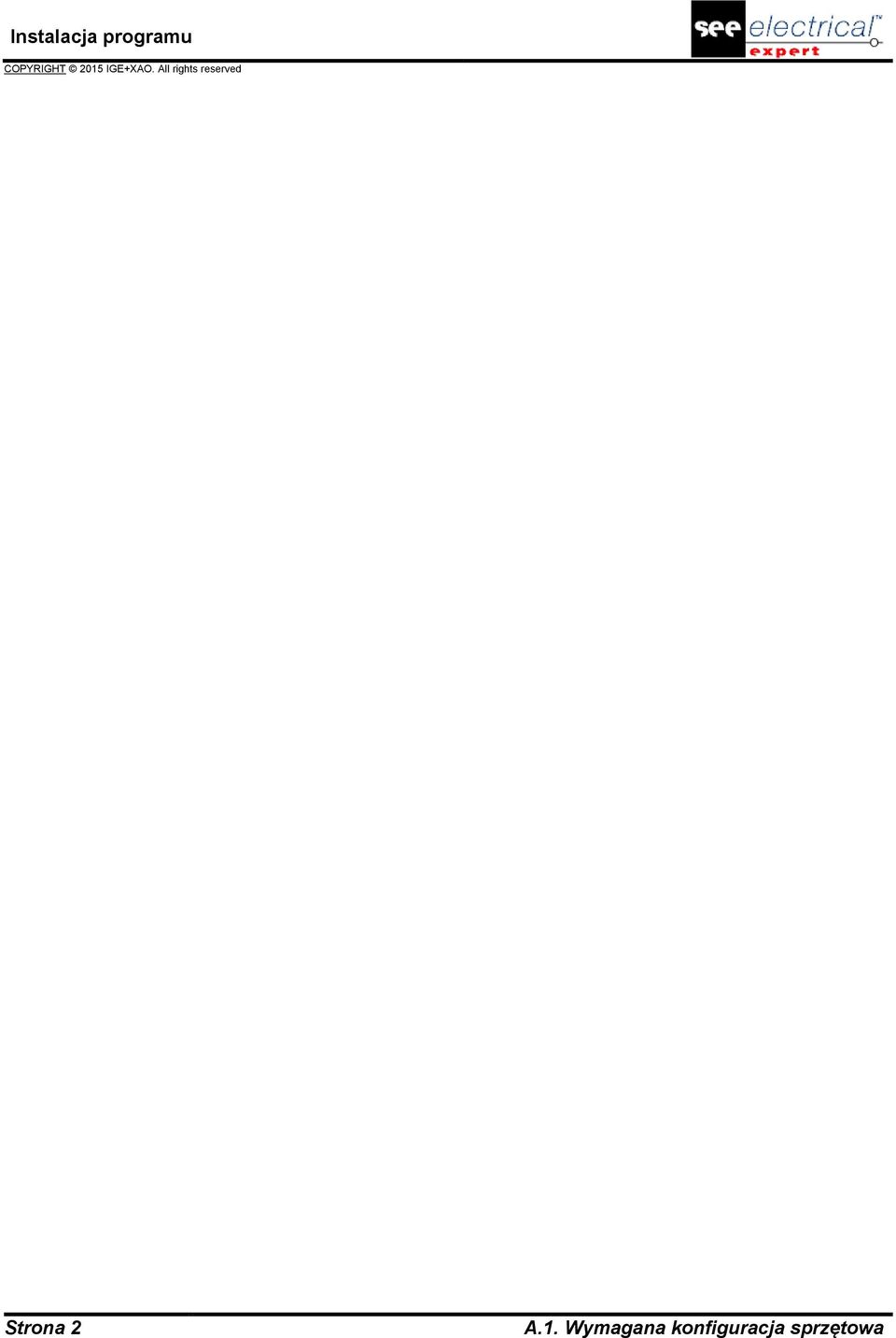

2 Strona 2 A.1. Wymagana konfiguracja sprzętowa

3 COPYRIGHT IGE+XAO. Wszelkie prawa zastrzeżone. Nieautoryzowane rozpowszechnianie całości lub fragmentu niniejszej publikacji w jakiejkolwiek postaci jest zabronione. Wykonywanie kopii metodą kserograficzną, fotograficzną, a także kopiowanie zeszytu na nośniku filmowym, magnetycznym lub innym powoduje naruszenie praw autorskich niniejszej publikacji. ZRZECZENIE SIĘ OBOWIĄZKU INFORMACJI IGE+XAO rezerwuje sobie prawo do nanoszenia zmian w tym dokumencie, bez konieczności informowania o tym fakcie podmiotów indywidualnych oraz zakładów pracy. POMOC SERWISOWA Szkolenia Szkolenia z naszych programów prowadzimy przez cały rok. Ośrodki szkoleniowe zlokalizowane są: w Krakowie w siedzibie firmy IGE+XAO, w Grybowie (Nowy Sącz), w Warszawie, Poznaniu i Gdańsku. W celu uzyskania innych informacji dotyczących kursów prosimy dzwonić do Centrum Szkoleniowego, pod numer: +48 (012) Internet: (Menu: Dla Klientów - Szkolenia) Umowa serwisowa Podpisanie z naszą firmą umowy serwisowej przyznaje Państwu prawo do aktualizacji programu, korzystania we wszystkie dni robocze z naszej pomocy telefonicznej, oraz przyznaje dostęp do strony internetowej z katalogami producentów. SERWIS TECHNICZNY Jeśli posiadacie Państwo podpisaną umowę serwisową, nasz serwis techniczny jest do Państwa dyspozycji od poniedziałku do piątku, w godzinach 8:00 17:00, pod numerem telefonu: +48 (012) lub za pomocą a: serwis@ige-xao.com.pl Strony internetowe A.1. Wymagana konfiguracja sprzętowa Strona 3

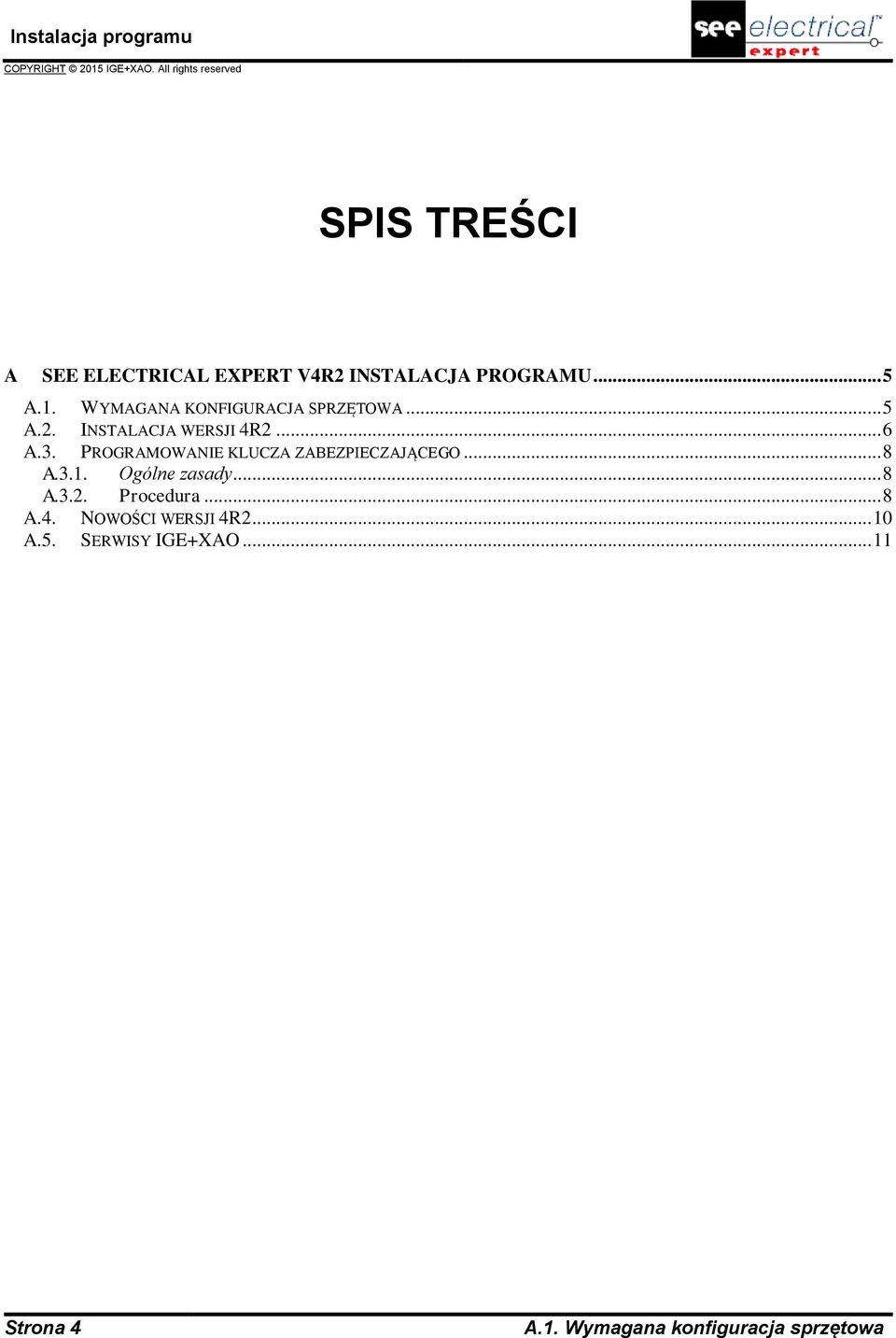

4 SPIS TREŚCI A SEE ELECTRICAL EXPERT V4R2 INSTALACJA PROGRAMU... 5 A.1. WYMAGANA KONFIGURACJA SPRZĘTOWA... 5 A.2. INSTALACJA WERSJI 4R A.3. PROGRAMOWANIE KLUCZA ZABEZPIECZAJĄCEGO... 8 A.3.1. Ogólne zasady... 8 A.3.2. Procedura... 8 A.4. NOWOŚCI WERSJI 4R A.5. SERWISY IGE+XAO Strona 4 A.1. Wymagana konfiguracja sprzętowa

5 A SEE ELECTRICAL EXPERT V4R2 INSTALACJA PROGRAMU A.1. WYMAGANA KONFIGURACJA SPRZĘTOWA Aby poprawnie zainstalować program, użytkownik musi posiadać prawa administratora na komputerze (local machine). Zalecana konfiguracja: Microsoft Windows XP Service Pack 3 Complete Edition, Business, Enterprise; Microsoft Windows 7 Home Premium, Professional, Ultimate, Enterprise; Microsoft Windows 8 Pro, Enterprise Procesor Intel Core i processor (6MB Cache, 3.10GHz) 3 GB RAM dla 32 bitowego systemu operacyjnego lub 4 GB RAM dla 64 bitowego systemu operacyjnego 600 MB wolnego miejsca na dysku twardym, wymaganego do przeprowadzenia instalacji programu Karta graficzna obsługująca rozdzielczość 1280x1024 Dodatkowe informacje Zawsze należy instalować system 64bitowy jeśli procesor jest 64bitowy Aby działały makra używane w konfiguratorze PLC oraz w module Harness Documentation, zainstalowany musi być VBA 6.4 Core. Aby działał moduł Open Data (Export i Import danych projektu w pliku Excel) musi być zainstalowany program MS Excel. Moduł Concurrent Engineering (współpraca użytkowników) pozwala wielu użytkownikom pracować w tym samym projekcie. Serwer (komputer) przechowujący takie projekty musi być wyposażony w: 64 bitowy procesor i system operacyjny Windows Server 2008 R2 Procesor 64 bity 12 GB pamięci (RAM) +1 GB na każdego użytkownika 200 GB wolnego miejsca na dysku 1Gb karta sieciowa Zalecana konfiguracja komputera użytkownika: Procesor 3GHZ wielordzeniowy (np. Quad core) 3 GB RAM + 1GB na każdego użytkownika 30 GB wolnego miejsca na dysku 1Gb karta sieciowa Dodatkowo moduł wymaga instalacji SQL Server 2008 i SEE Acces Control (zarządzanie prawami użytkowników). Aby używać modułu Panel 3D na komputerze musi być zainstalowany program SolidWorks A.1. Wymagana konfiguracja sprzętowa Strona 5

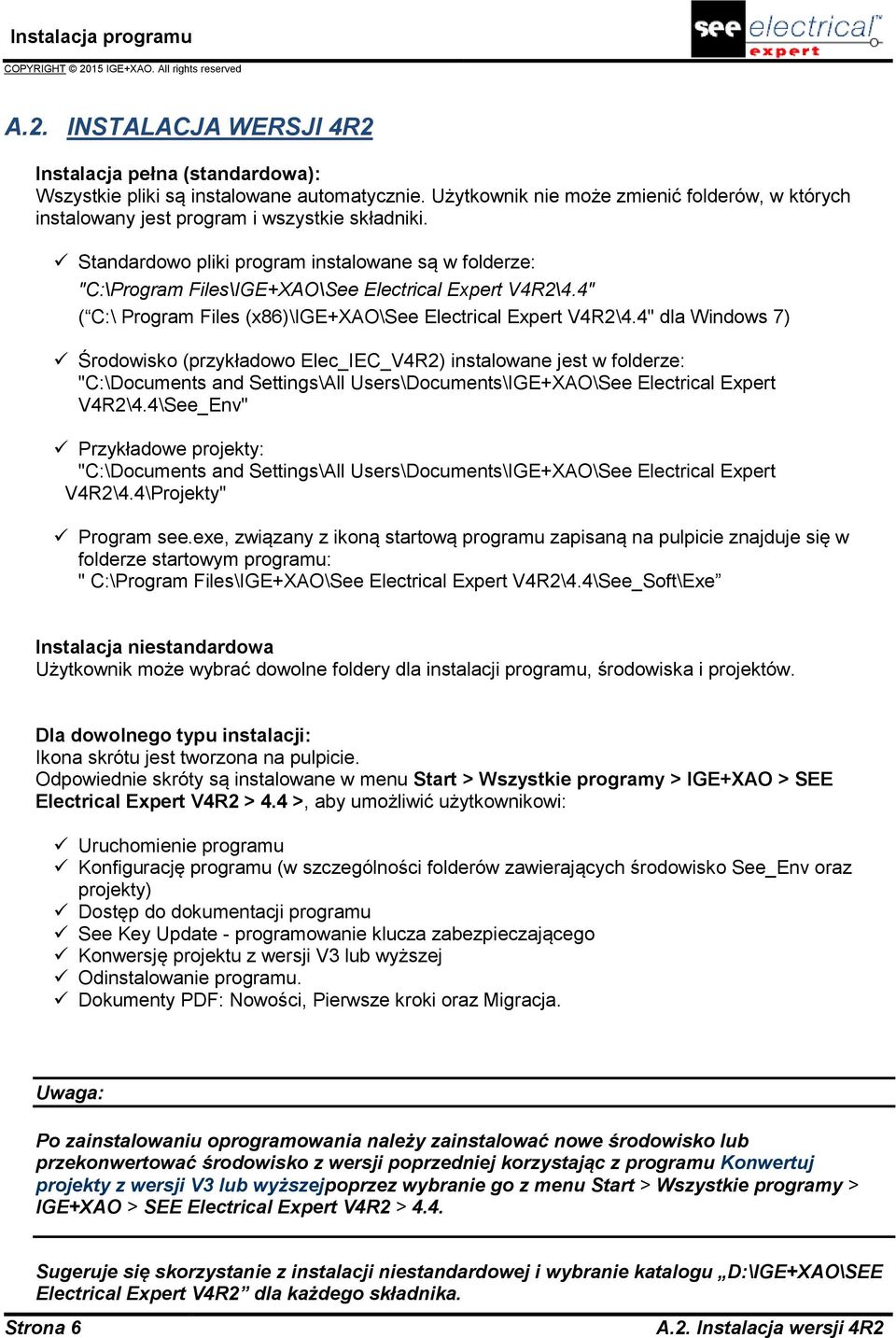

6 A.2. INSTALACJA WERSJI 4R2 Instalacja pełna (standardowa): Wszystkie pliki są instalowane automatycznie. Użytkownik nie może zmienić folderów, w których instalowany jest program i wszystkie składniki. Standardowo pliki program instalowane są w folderze: "C:\Program Files\IGE+XAO\See Electrical Expert V4R2\4.4" ( C:\ Program Files (x86)\ige+xao\see Electrical Expert V4R2\4.4" dla Windows 7) Środowisko (przykładowo Elec_IEC_V4R2) instalowane jest w folderze: "C:\Documents and Settings\All Users\Documents\IGE+XAO\See Electrical Expert V4R2\4.4\See_Env" Przykładowe projekty: "C:\Documents and Settings\All Users\Documents\IGE+XAO\See Electrical Expert V4R2\4.4\Projekty" Program see.exe, związany z ikoną startową programu zapisaną na pulpicie znajduje się w folderze startowym programu: " C:\Program Files\IGE+XAO\See Electrical Expert V4R2\4.4\See_Soft\Exe Instalacja niestandardowa Użytkownik może wybrać dowolne foldery dla instalacji programu, środowiska i projektów. Dla dowolnego typu instalacji: Ikona skrótu jest tworzona na pulpicie. Odpowiednie skróty są instalowane w menu Start > Wszystkie programy > IGE+XAO > SEE Electrical Expert V4R2 > 4.4 >, aby umożliwić użytkownikowi: Uruchomienie programu Konfigurację programu (w szczególności folderów zawierających środowisko See_Env oraz projekty) Dostęp do dokumentacji programu See Key Update - programowanie klucza zabezpieczającego Konwersję projektu z wersji V3 lub wyższej Odinstalowanie programu. Dokumenty PDF: Nowości, Pierwsze kroki oraz Migracja. Uwaga: Po zainstalowaniu oprogramowania należy zainstalować nowe środowisko lub przekonwertować środowisko z wersji poprzedniej korzystając z programu Konwertuj projekty z wersji V3 lub wyższejpoprzez wybranie go z menu Start > Wszystkie programy > IGE+XAO > SEE Electrical Expert V4R2 > 4.4. Sugeruje się skorzystanie z instalacji niestandardowej i wybranie katalogu D:\IGE+XAO\SEE Electrical Expert V4R2 dla każdego składnika. Strona 6 A.2. Instalacja wersji 4R2

7 A.2. Instalacja wersji 4R2 Strona 7

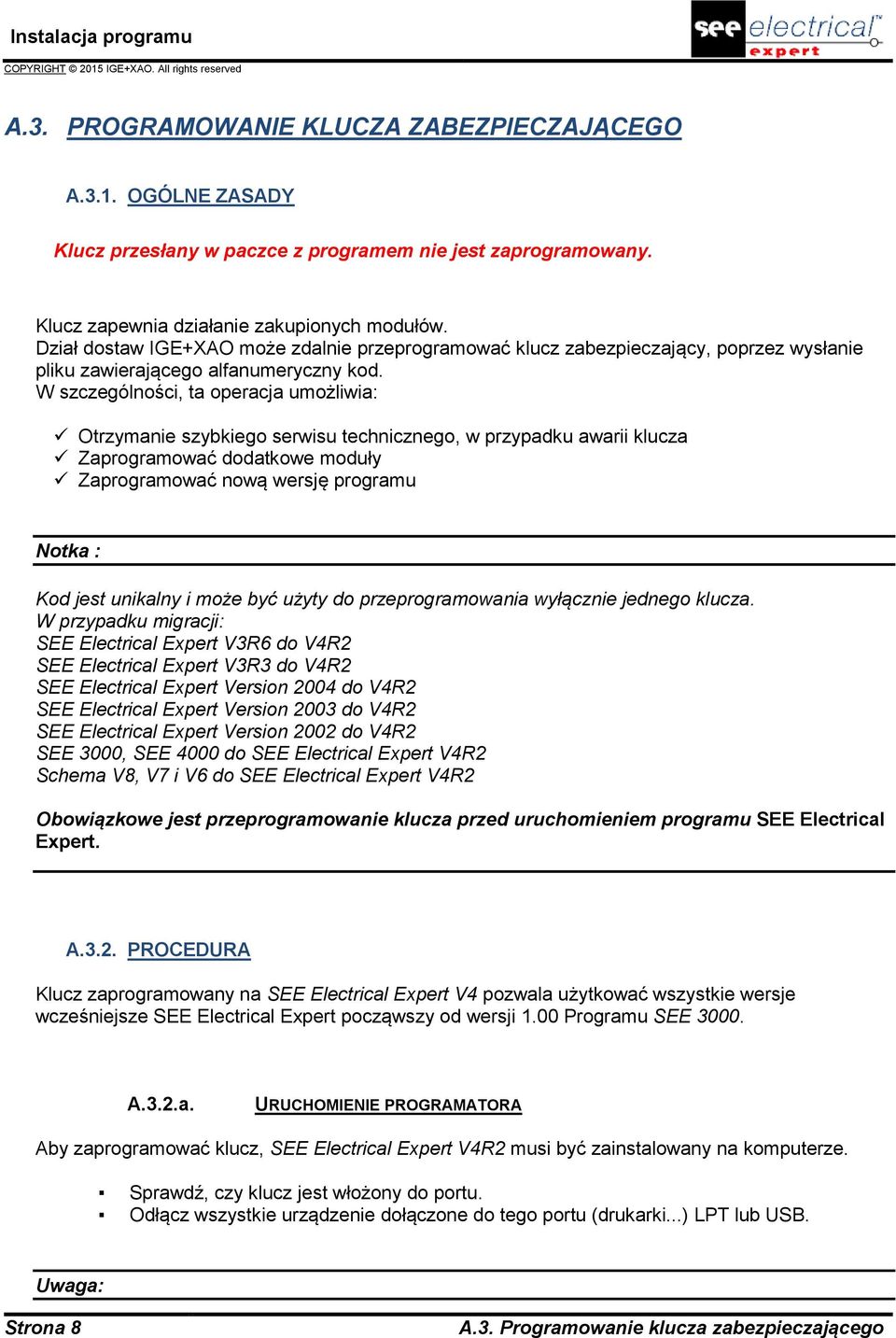

8 A.3. PROGRAMOWANIE KLUCZA ZABEZPIECZAJĄCEGO A.3.1. OGÓLNE ZASADY Klucz przesłany w paczce z programem nie jest zaprogramowany. Klucz zapewnia działanie zakupionych modułów. Dział dostaw IGE+XAO może zdalnie przeprogramować klucz zabezpieczający, poprzez wysłanie pliku zawierającego alfanumeryczny kod. W szczególności, ta operacja umożliwia: Otrzymanie szybkiego serwisu technicznego, w przypadku awarii klucza Zaprogramować dodatkowe moduły Zaprogramować nową wersję programu Notka : Kod jest unikalny i może być użyty do przeprogramowania wyłącznie jednego klucza. W przypadku migracji: SEE Electrical Expert V3R6 do V4R2 SEE Electrical Expert V3R3 do V4R2 SEE Electrical Expert Version 2004 do V4R2 SEE Electrical Expert Version 2003 do V4R2 SEE Electrical Expert Version 2002 do V4R2 SEE 3000, SEE 4000 do SEE Electrical Expert V4R2 Schema V8, V7 i V6 do SEE Electrical Expert V4R2 Obowiązkowe jest przeprogramowanie klucza przed uruchomieniem programu SEE Electrical Expert. A.3.2. PROCEDURA Klucz zaprogramowany na SEE Electrical Expert V4 pozwala użytkować wszystkie wersje wcześniejsze SEE Electrical Expert począwszy od wersji 1.00 Programu SEE A.3.2.a. URUCHOMIENIE PROGRAMATORA Aby zaprogramować klucz, SEE Electrical Expert V4R2 musi być zainstalowany na komputerze. Sprawdź, czy klucz jest włożony do portu. Odłącz wszystkie urządzenie dołączone do tego portu (drukarki...) LPT lub USB. Uwaga: Strona 8 A.3. Programowanie klucza zabezpieczającego

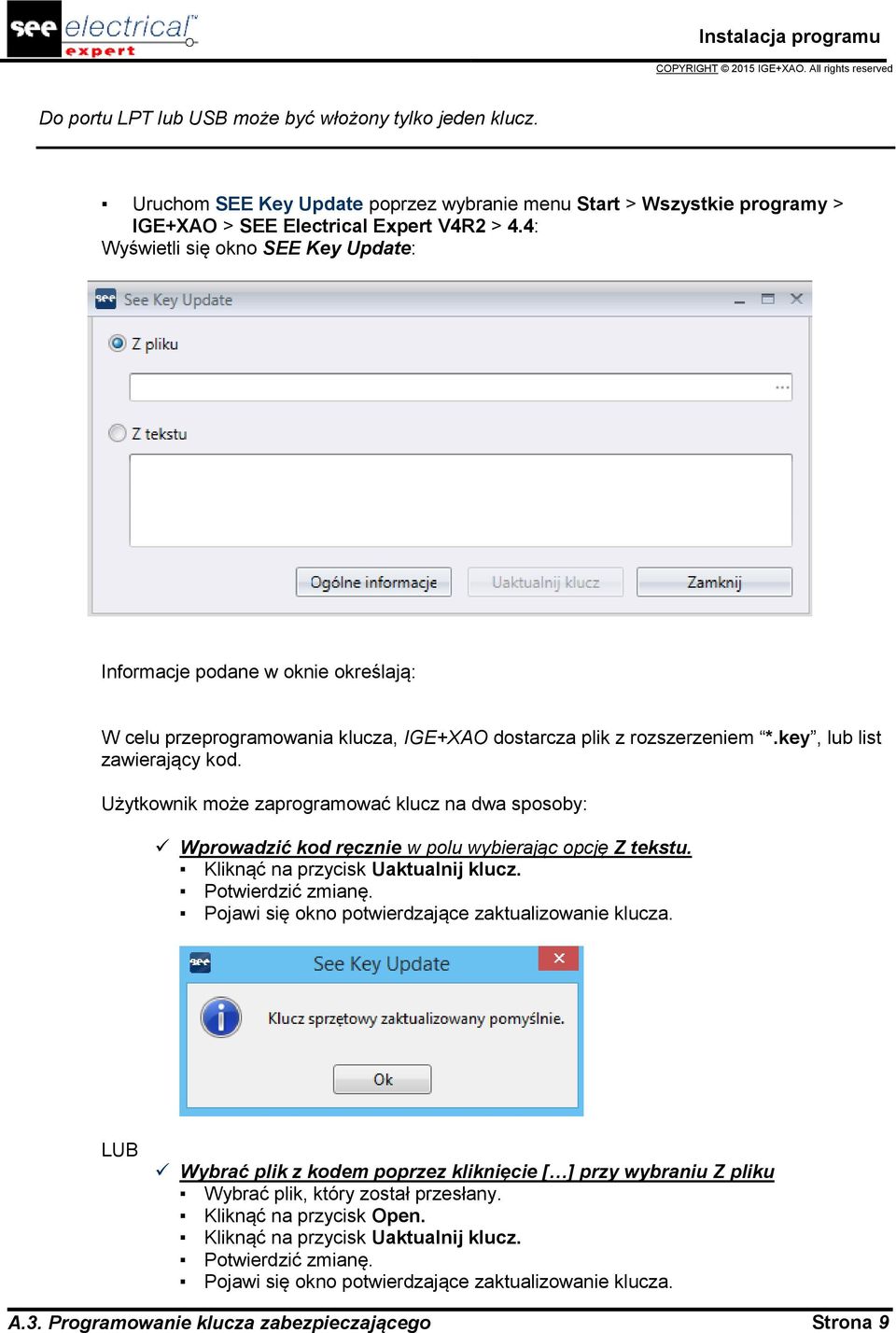

9 Do portu LPT lub USB może być włożony tylko jeden klucz. Uruchom SEE Key Update poprzez wybranie menu Start > Wszystkie programy > IGE+XAO > SEE Electrical Expert V4R2 > 4.4: Wyświetli się okno SEE Key Update: Informacje podane w oknie określają: W celu przeprogramowania klucza, IGE+XAO dostarcza plik z rozszerzeniem *.key, lub list zawierający kod. Użytkownik może zaprogramować klucz na dwa sposoby: Wprowadzić kod ręcznie w polu wybierając opcję Z tekstu. Kliknąć na przycisk Uaktualnij klucz. Potwierdzić zmianę. Pojawi się okno potwierdzające zaktualizowanie klucza. LUB Wybrać plik z kodem poprzez kliknięcie [ ] przy wybraniu Z pliku Wybrać plik, który został przesłany. Kliknąć na przycisk Open. Kliknąć na przycisk Uaktualnij klucz. Potwierdzić zmianę. Pojawi się okno potwierdzające zaktualizowanie klucza. A.3. Programowanie klucza zabezpieczającego Strona 9

10 A.3.2.b. INFORMACJE WYSYŁANE DO IGE+XAO W CELU PRZEPROGRAMOWANIA KLUCZA Wyślij fax z następującymi informacjami na numer : Dokładne dane (z numerem faksu i adresem ), Numer zarejestrowanego klucza (numer ten wyświetlony jest w programie "SEE Key Update" po wybraniu opcji "Ogólne informacje ). W odpowiedzi, otrzymasz faksem, nowy kod do wprowadzenia w sekcji Z tekstu. Po wprowadzeniu kodu, kliknij przycisk Uaktualnij klucz. Zostanie wyświetlone okno informujące o prawidłowo przeprogramowanym kluczu. A.4. NOWOŚCI WERSJI 4R2 Użytkownik może przeglądnąć listę nowości poprzez menu Start > Wszystkie programy > IGE+XAO > SEE Electrical Expert V4R2 > 4.4 > Nowości See Electrical Expert V4R2 (4.4), lub w helpie programu V4R2. Strona 10 A.4. Nowości wersji 4R2

11 A.5. SERWISY IGE+XAO Szkolenia IGE+XAO Polska Sp. z o.o. oferuje szkolenia, związane z użytkowaniem programu. W przypadku zainteresowania, prosimy o mail do: szkolenia@ige-xao.com.pl, telefon lub faks Opieka serwisowa Opieka serwisowa obejmuje bezpłatne aktualizacje programu oraz dostęp do serwisu technicznego przez wszystkie dni robocze. Serwis techniczny Jeśli firma jest objęta opieką serwisową, nasz serwis techniczny jest do dyspozycji od godz. 8 do 17. Prosimy o kontakt pod numerem lub wysłanie maila na adres pomoc@ige-xao.com.pl A.5. Serwisy IGE+XAO Strona 11
