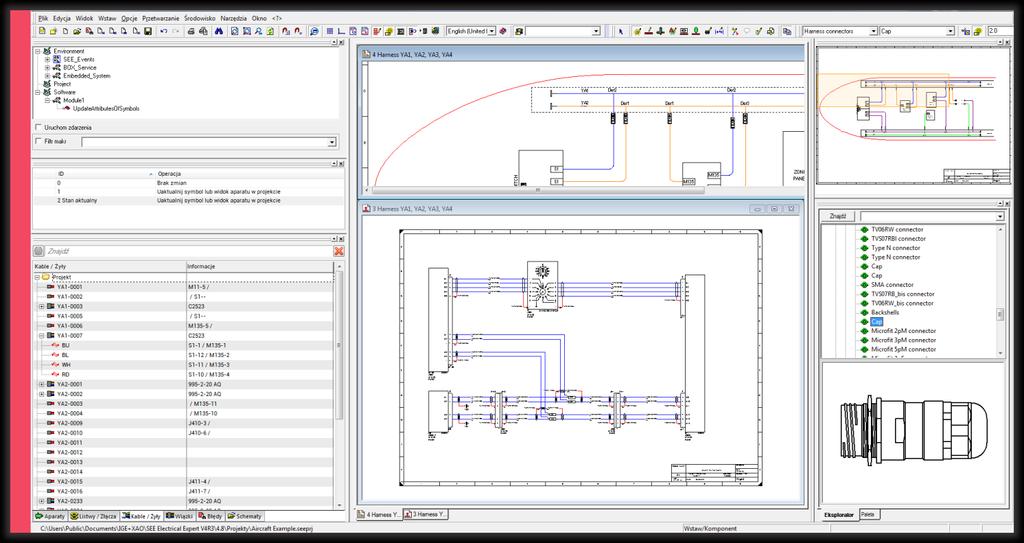

1 V4R3 Nowości SEE Electrical Expert V4R3 Service Pack 3 (4.83A)

2 Zmiany wprowadzone przez wersję 4.83A

3 COPYRIGHT IGE+XAO Wszelkie prawa zastrzeżone. Nieautoryzowane rozpowszechnianie całości lub fragmentu niniejszej publikacji w jakiejkolwiek postaci jest zabronione. Wykonywanie kopii metodą kserograficzną, fotograficzną a także kopiowanie na nośniku filmowym, magnetycznym lub innym powoduje naruszenie praw autorskich niniejszej publikacji Kraków, 2018 r.

4 ZRZECZENIE SIĘ OBOWIĄZKU INFORMACJI IGE+XAO rezerwuje sobie prawo do nanoszenia zmian w tym podręczniku, bez konieczności informowania o tym fakcie podmiotów indywidualnych oraz zakładów pracy. POMOC SERWISOWA Szkolenia Szkolenia z naszych programów prowadzimy przez cały rok. Ośrodki szkoleniowe zlokalizowane są: w Krakowie w siedzibie firmy IGE+XAO, w Grybowie (Nowy Sącz), w Warszawie, Poznaniu i Gdańsku. W celu uzyskania innych informacji dotyczących kursów prosimy dzwonić do Centrum Szkoleniowego, pod numer: +48 (012) Internet: (Menu: Dla Klientów > Szkolenia) Umowa serwisowa Podpisanie z naszą firmą umowy serwisowej przyznaje Państwu prawo do aktualizacji programu, korzystania we wszystkie dni robocze z naszej pomocy telefonicznej, oraz przyznaje dostęp do strony internetowej z katalogami producentów. Serwis techniczny Jeśli posiadacie Państwo podpisaną umowę serwisową, nasz serwis techniczny jest do Państwa dyspozycji od poniedziałku do piątku, w godzinach 8:00 17:00, pod numerem telefonu: +48 (012) w. 443, 445 lub 446 lub za pomocą a: pomoc@ige-xao.com.pl Internet:

5

6 MODYFIKACJE 4.83A POPRAWIONE BŁĘDY UDOSKONALENIA

7 Nowości SEE Electrical Expert Wersja V4R3 COPYRIGHT 2018 IGE+XAO. Wszystkie prawa zastrzeżone Poprawione błędy 1. Przesuwanie strefą nie powoduje zmiany położeń atrybutów względem symboli. 2. Kopiowanie i wklejanie symboli nie zastępuje już w niektórych przypadkach oznaczenia symbolu unikalnym ciągiem znaków GUID. 3. Ponowne zatwierdzenie tego samego Środowiska dla bieżącego projektu jest możliwe. 4. Znak "&" jeśli jest pobierany z rubryki katalogu aparatów do zestawienia nie powoduje dodania znaków "amp". 5. Nie tłumaczone teksty nie są usuwane przy usunięciu terminów z danego języka nawet jeśli były wprowadzone jako teksty w tym właśnie języku. Strona 14

8 Nowości SEE Electrical Expert Wersja V4R3 COPYRIGHT 2018 IGE+XAO. Wszystkie prawa zastrzeżone Udoskonalenia 1. Program dodatkowy SEE Mapping Plugin, który powoduje wypełnienie atrybutów użytkownika wartościami z rubryki katalogu aparatów. Przykład1: Zakładamy, że chcemy wyświetlić prąd wkładki i rozmiar wkładki przy symbolu bezpiecznika. Dotychczas możliwe było wyświetlenie przy pomocy atrybutów z katalogu aparatu zawartości rubryk "IN" i "FUSTE" z podstawy bezpiecznika. Przy użyciu wtyczki można spowodować, że atrybuty użytkownika o nazwie "DODATKOWY_PRAD_WKLADKI" i "DODATKOWY_ROZMIAR_WKLADKI" wyświetlą zawartość rubryki "IN" i "TAILLE" z wybranej wkładki bezpiecznikowej. Aby to zrealizować dodajemy powyższe dwa atrybuty do listy ogólnie dostępnych atrybutów (Słowo DODATKOWY jest użyte w sensie wyboru kodu dodatkowego). Następnie dodajemy je do wybranego symbolu tak jak to przedstawia ilustracja: Atrybuty "IN" i "DODATKOWY_PRAD_WKLADKI" są ustawione tak by otrzymać efekt zespolonego tekstu prądu podstawy i prądu wkładki: Strona 8

9 Wersja V4R3 SEE Electrical Expert Nowości OPYRIGHT 2018 IGE+XAO. Wszystkie prawa zastrzeżone W celu zadeklarowania czym wypełnione mają być atrybuty "DODATKOWY_PRAD_WKLADKI" i "DODATKOWY_ROZMIAR_WKLADKI" posługujemy się specjalnym plikiem konfigurującym, który znajduje się w folderze: "C:\Users\Public\Documents\IGE+XAO\SEE Electrical Expert V4R3\4.8\SEE_USER " i ma nazwę: "SeeMapping.XML". Dla uzyskania działania opisanego powyżej należy przygotować takie podstawienia: <IGE-XAO_SeeMappingPlugin XSDversion="1.00"> <Attributes_Substitution_list> "$ADDITIVE_CODE1\IN" "$ADDITIVE_CODE2\IN" "$ADDITIVE_CODE3\IN" "$ADDITIVE_CODE4\IN" "$ADDITIVE_CODE5\IN" "$ADDITIVE_CODE6\IN" "$ADDITIVE_CODE7\IN" "$ADDITIVE_CODE8\IN" "$ADDITIVE_CODE9\IN" Strona 9

10 Nowości SEE Electrical Expert Wersja V4R3 COPYRIGHT 2018 IGE+XAO. Wszystkie prawa zastrzeżone "$ADDITIVE_CODE1\TAILLE" User = "DODATKOWY_ROZMIAR_WKLADKI"/> "$ADDITIVE_CODE2\TAILLE" User = "DODATKOWY_ROZMIAR_WKLADKI"/> "$ADDITIVE_CODE3\TAILLE" User = "DODATKOWY_ROZMIAR_WKLADKI"/> "$ADDITIVE_CODE4\TAILLE" User = "DODATKOWY_ROZMIAR_WKLADKI"/> "$ADDITIVE_CODE5\TAILLE" User = "DODATKOWY_ROZMIAR_WKLADKI"/> "$ADDITIVE_CODE6\TAILLE" User = "DODATKOWY_ROZMIAR_WKLADKI"/> "$ADDITIVE_CODE7\TAILLE" User = "DODATKOWY_ROZMIAR_WKLADKI"/> "$ADDITIVE_CODE8\TAILLE" User = "DODATKOWY_ROZMIAR_WKLADKI"/> "$ADDITIVE_CODE9\TAILLE" User = "DODATKOWY_ROZMIAR_WKLADKI"/> </Attributes_Substitution_list> </IGE-XAO_SeeMappingPlugin> Treść pliku interpretujemy następująco. Jeśli w kodzie dodatkowym 1 9 znajdzie się kod katalogowy wkładki to zawartość rubryki "IN" ma zostać przepisana na atrybut użytkownika " DODATKOWY_PRAD_WKLADKI": "$ADDITIVE_CODE1\IN" User = "DODATKOWY_PRAD_WKLADKI"/> Analogicznie dla wartości rozmiaru bezpiecznika "TAILLE" ma ona być przepisana na atrybut "DODATKOWY_ROZMIAR_WKLADKI". Przetwarzanie jest uruchamiane w momencie zatwierdzenia tak wybranych kodów w oknie Właściwości CAD. Strona 10

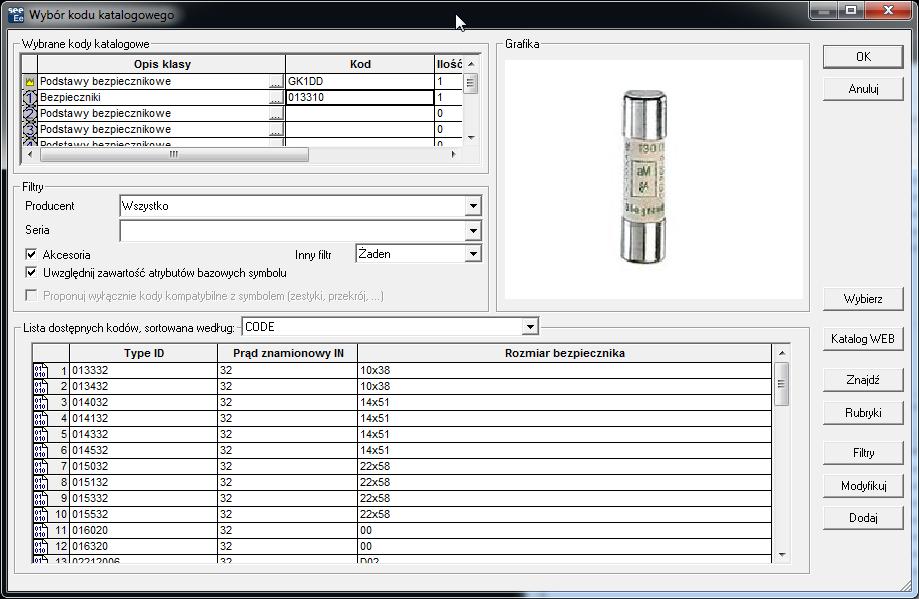

11 Wersja V4R3 SEE Electrical Expert Nowości OPYRIGHT 2018 IGE+XAO. Wszystkie prawa zastrzeżone Atrybuty wypełniają się dopiero po zamknięciu okna Właściwości CAD. Przykład2: Atrybutem użytkownika o składni $:[ADDITIVE_CODE1] można wyświetlać i kody dodatkowe symbolu: Podobnie jak makropodstawieniem $ADDITIVE_CODE1. Strona 11

12

13

14 Kraków, 2018 r. IGE+XAO Polska sp. z o.o., Pl. Na Stawach 3, Kraków
