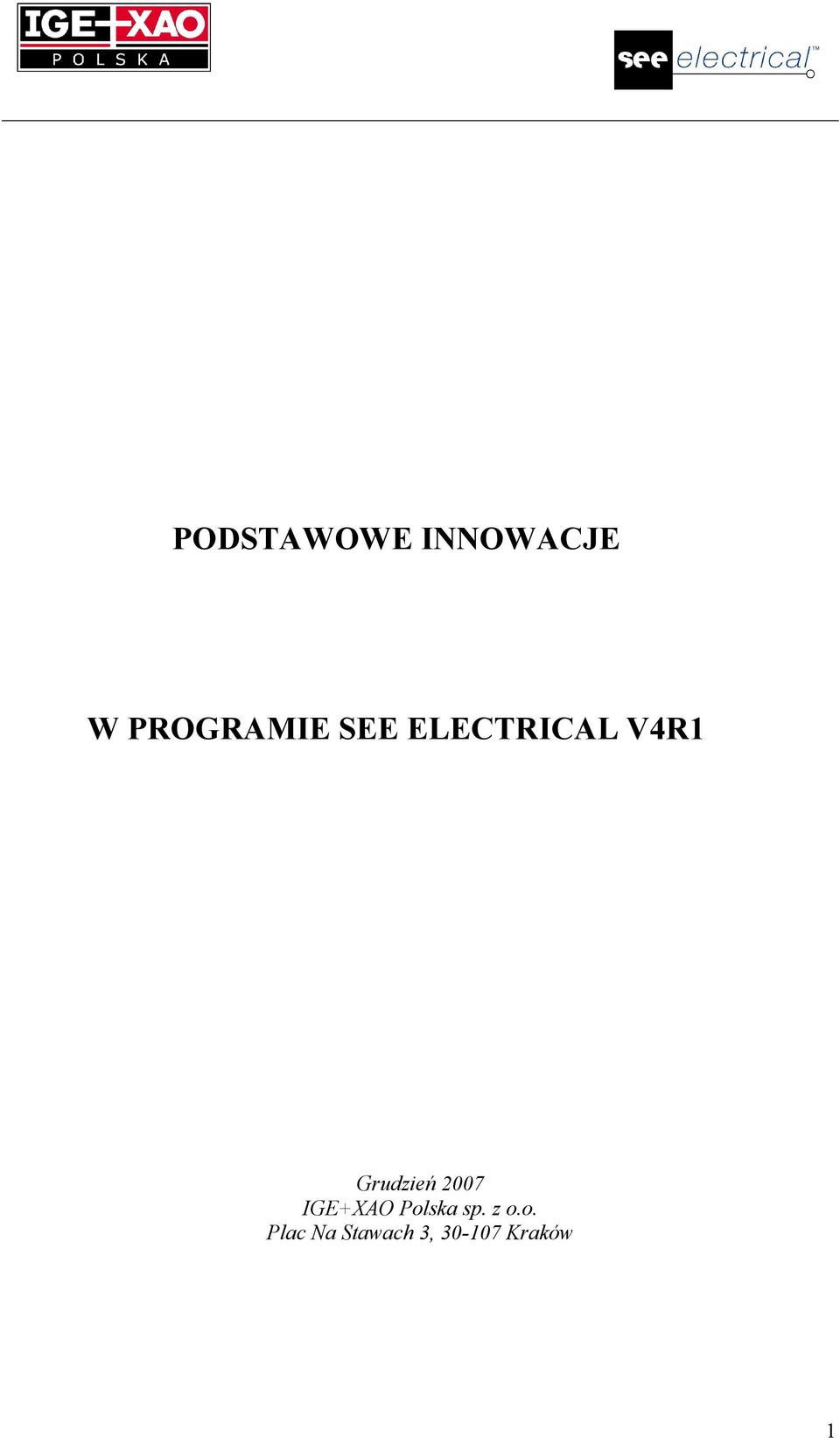

1 - 1 - PODSTAWOWE INNOWACJE W PROGRAMIE SEE ELECTRICAL V4R1 Grudzień 2007 IGE+XAO Polska sp. z o.o. Plac Na Stawach 3, Kraków 1

2 - 2 - COPYRIGHT IGE+XAO Wszelkie prawa zastrzeżone. Nieautoryzowane rozpowszechnianie całości lub fragmentu niniejszej publikacji w jakiejkolwiek postaci jest zabronione. Wykonywanie kopii metodą kserograficzną, fotograficzną a także kopiowanie na nośniku filmowym, magnetycznym lub innym powoduje naruszenie praw autorskich niniejszej publikacji Kraków, grudzień

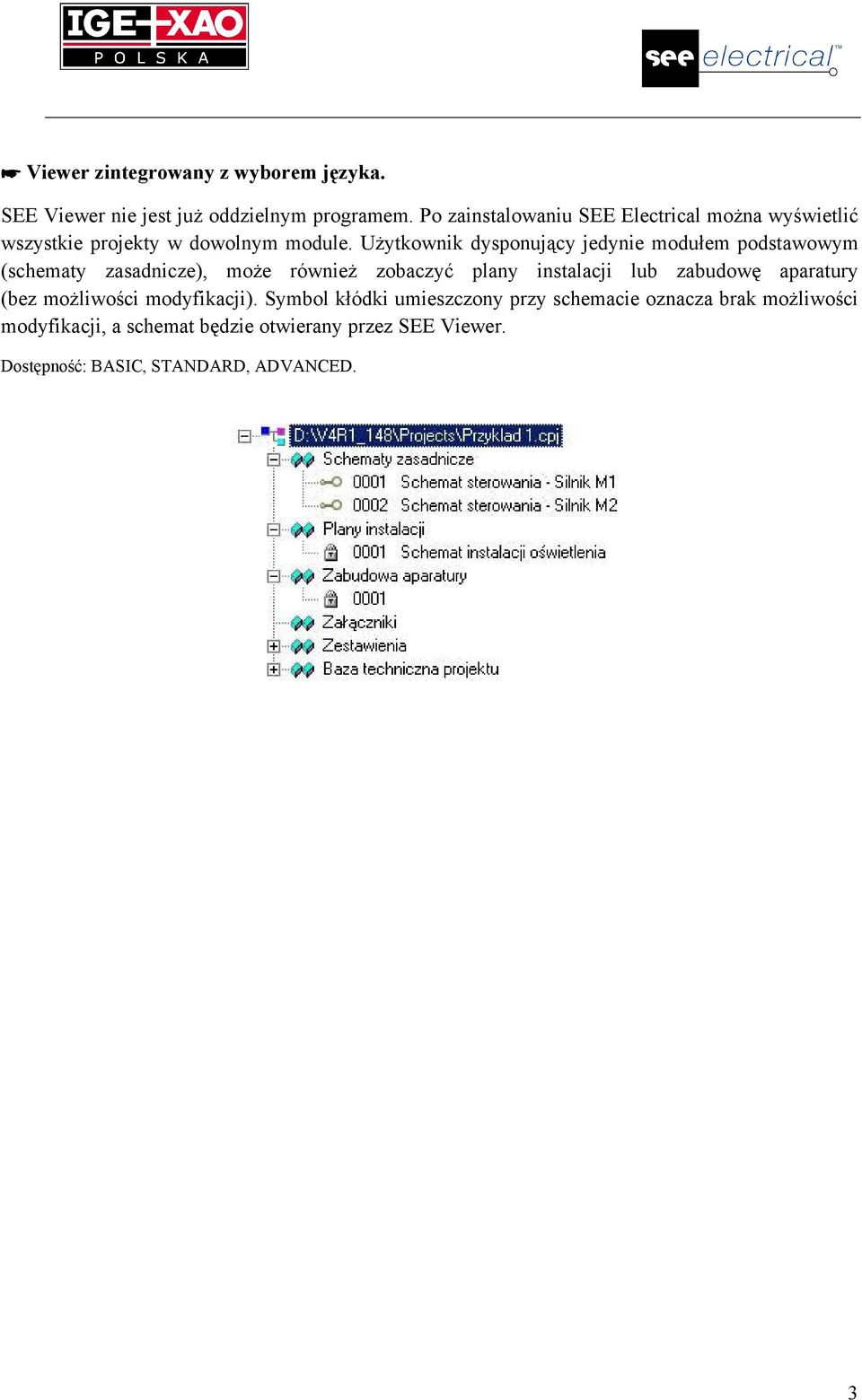

3 - 3 - Viewer zintegrowany z wyborem języka. SEE Viewer nie jest już oddzielnym programem. Po zainstalowaniu SEE Electrical można wyświetlić wszystkie projekty w dowolnym module. Użytkownik dysponujący jedynie modułem podstawowym (schematy zasadnicze), może również zobaczyć plany instalacji lub zabudowę aparatury (bez możliwości modyfikacji). Symbol kłódki umieszczony przy schemacie oznacza brak możliwości modyfikacji, a schemat będzie otwierany przez SEE Viewer. 3

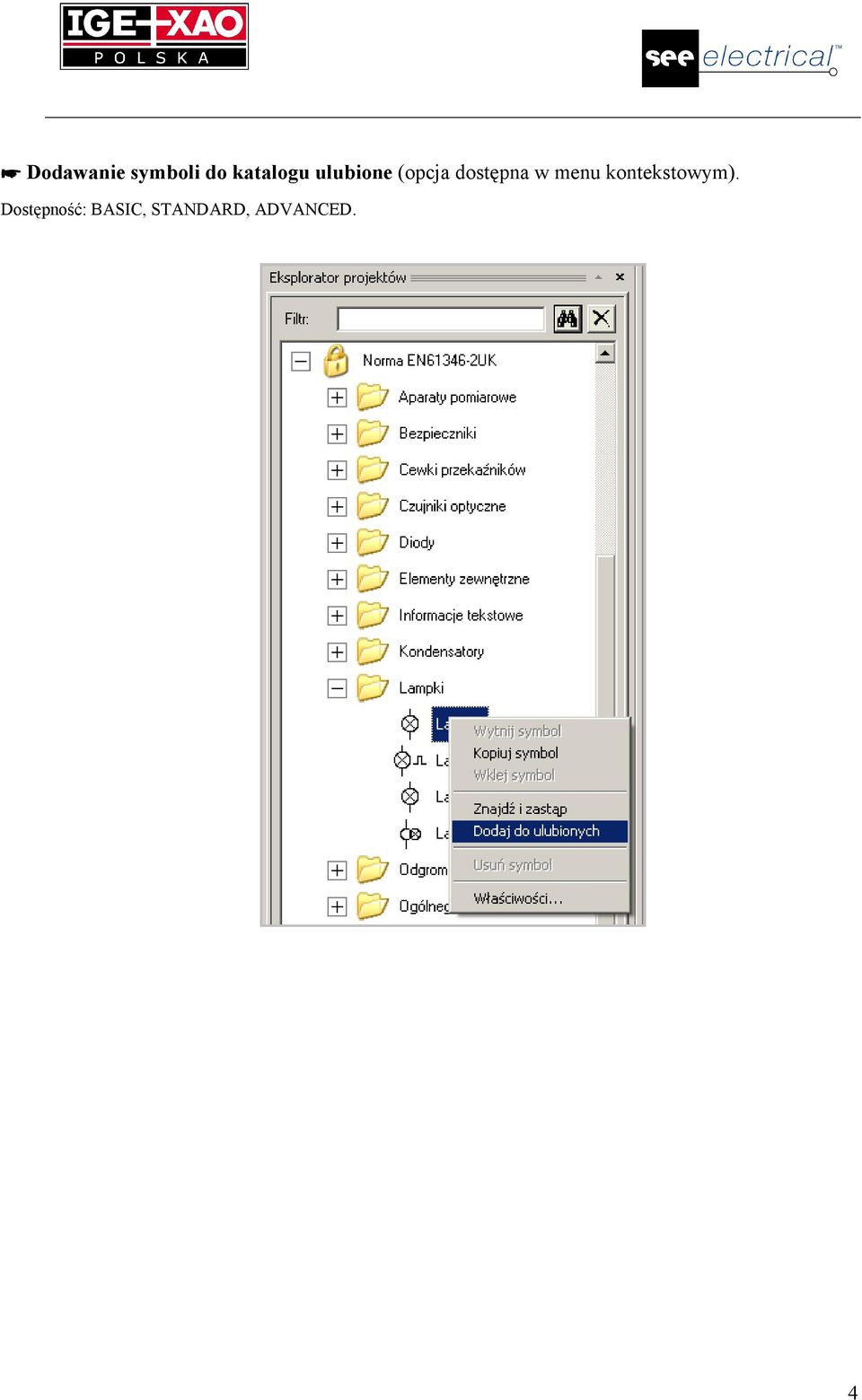

4 - 4 - Dodawanie symboli do katalogu ulubione (opcja dostępna w menu kontekstowym). 4

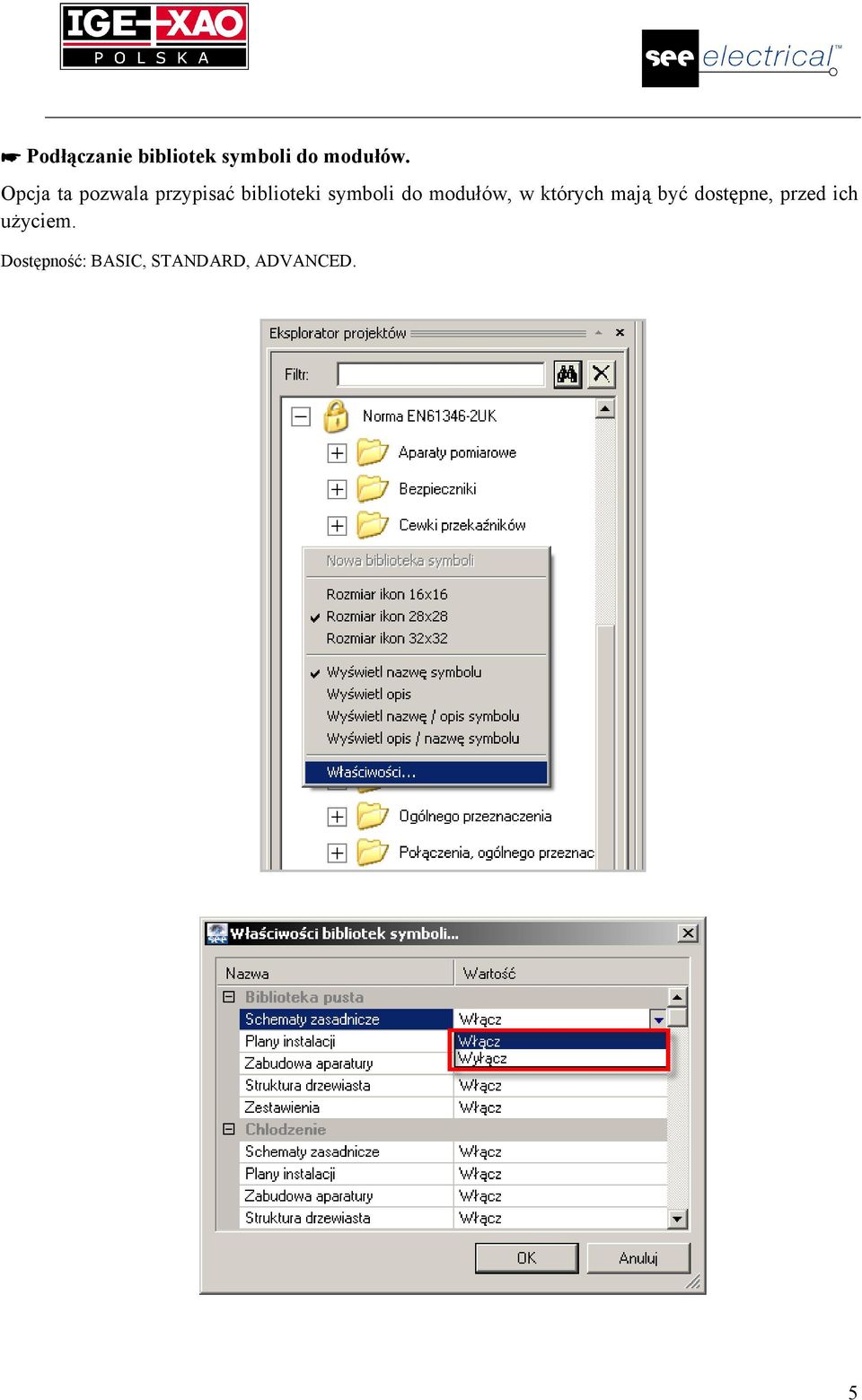

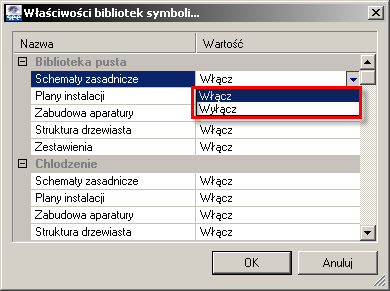

5 - 5 - Podłączanie bibliotek symboli do modułów. Opcja ta pozwala przypisać biblioteki symboli do modułów, w których mają być dostępne, przed ich użyciem. 5

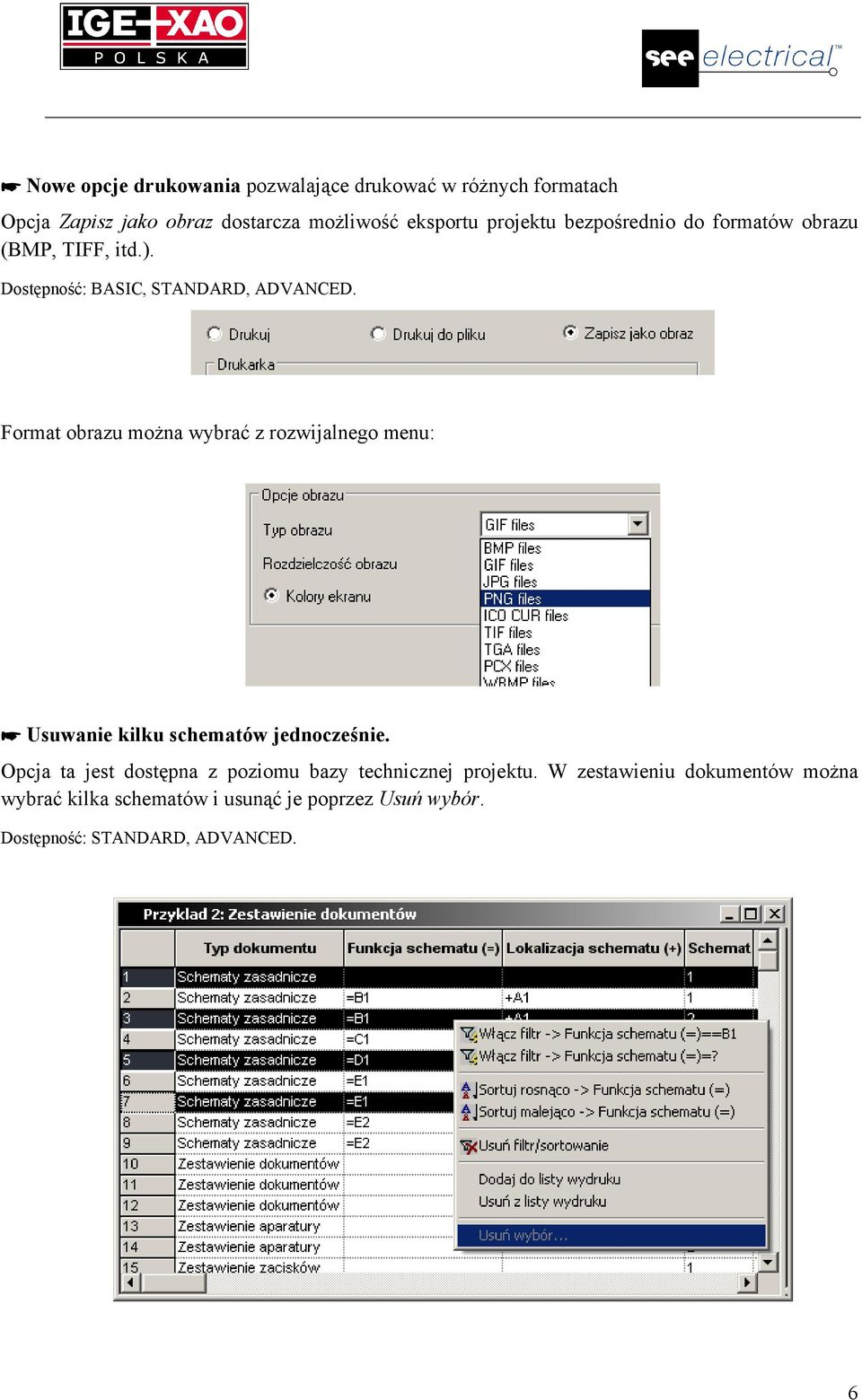

6 - 6 - Nowe opcje drukowania pozwalające drukować w różnych formatach Opcja Zapisz jako obraz dostarcza możliwość eksportu projektu bezpośrednio do formatów obrazu (BMP, TIFF, itd.). Format obrazu można wybrać z rozwijalnego menu: Usuwanie kilku schematów jednocześnie. Opcja ta jest dostępna z poziomu bazy technicznej projektu. W zestawieniu dokumentów można wybrać kilka schematów i usunąć je poprzez Usuń wybór. Dostępność: STANDARD, ADVANCED. 6

7 - 7 - Współrzędne względne tekstu. Jeżeli wartości współrzędnych będą różne od 0.00, To ten tekst będzie przetwarzany z ustaloną pozycją. Używając współrzędnych względnych dla tekstów w symbolach, można zablokować tekst na schemacie, bez względu na położenie danego symbolu. Współrzędne względne i biegunowe. Dla wszystkich narzędzi rysowania można wywołać okno dialogowe do określenia współrzędnych względnych lub biegunowych, przy użyciu klawisza spacji. 7

8 - 8 - Różne typy strzałek. Rysuj/Strzałka Linie pomocnicze używane do konstrukcji. Rysuj/linia przewodnia Podczas tworzenia schematu można wstawić linie pomocnicze, które nie będą widoczne na wydruku a jedynie na schemacie. Ulepszenie definicji formuł graficznych. Przy użyciu bazy danych SQL, istnieje możliwość tworzenia nowych parametrów. Zapytanie SQL zostaje wstawione do zestawień jako tekst normalny zawierający odpowiednią składnię (opcja dostępna w menu kontekstowym projektu). Dostępność: ADVANCED. 8

9 - 9-9

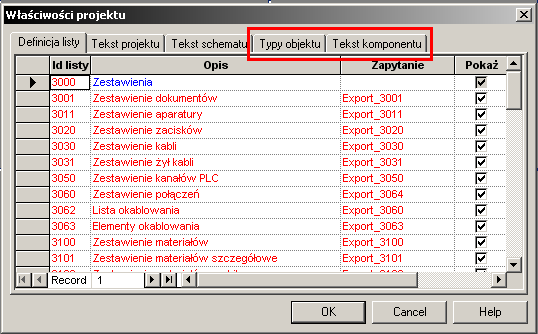

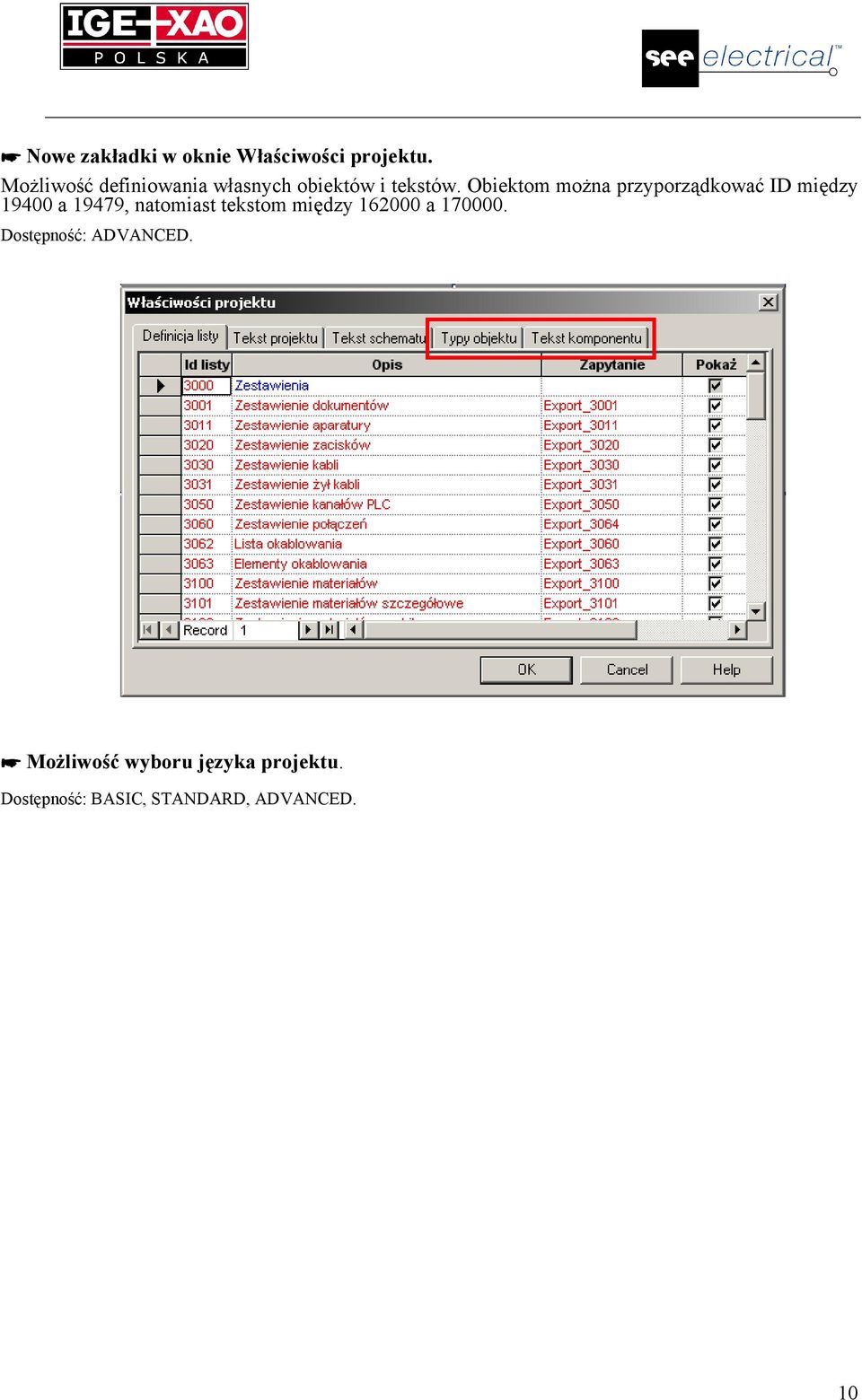

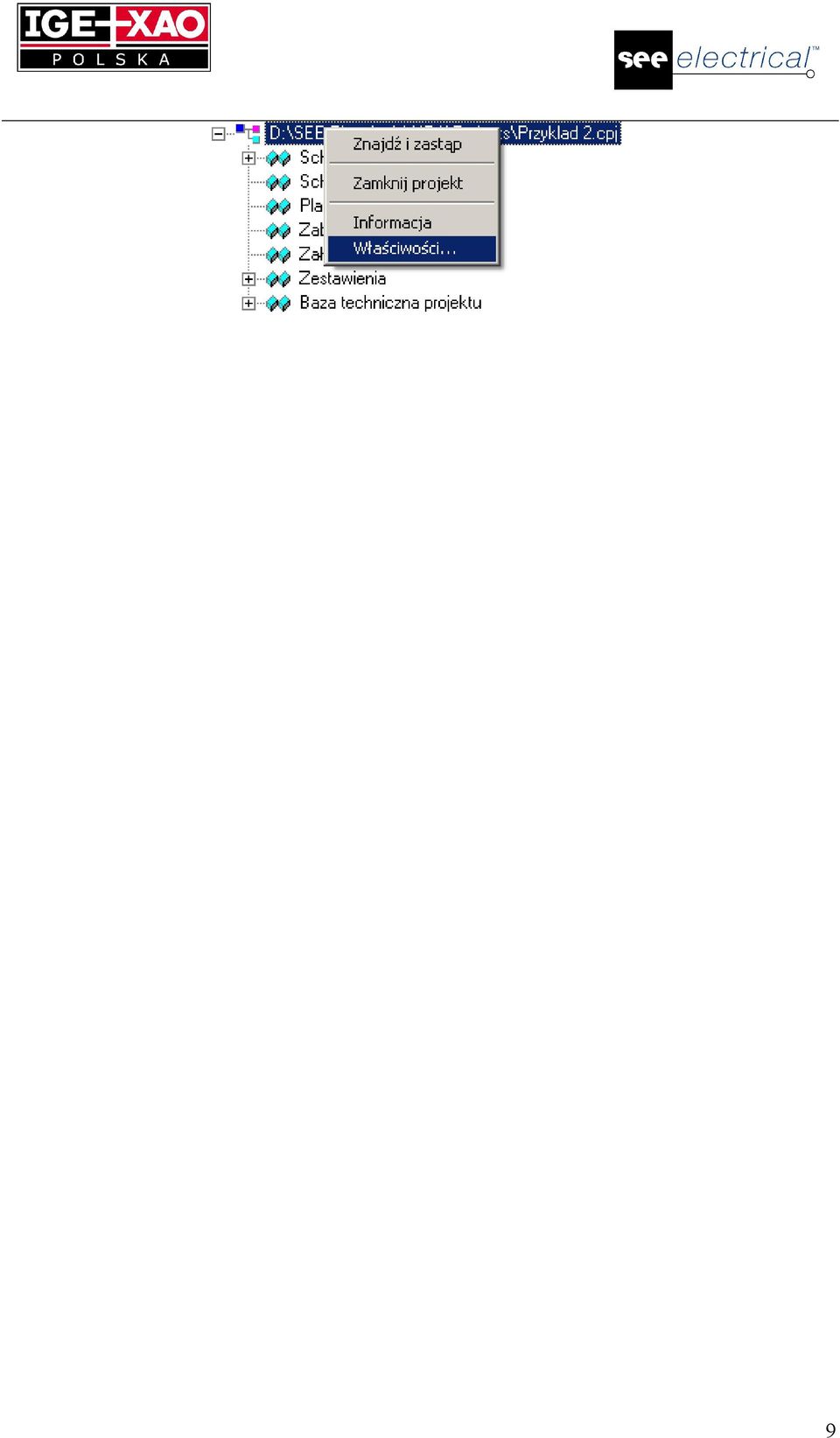

10 Nowe zakładki w oknie Właściwości projektu. Możliwość definiowania własnych obiektów i tekstów. Obiektom można przyporządkować ID między a 19479, natomiast tekstom między a Dostępność: ADVANCED. Możliwość wyboru języka projektu. 10

11 Rozwój modułu tłumaczenia. Usuń wszystko - pozwala usunąć wszystkie przetłumaczone teksty. 11

12 Filtry tłumaczenia - pozwala zdefiniować teksty, które nie będą uwzględniane podczas tłumaczenia. Plik z historią dla tekstów nie tłumaczonych. 12

13 Nowe polecenia dostępne z paska poleceń. Usuwanie wszystkich zestawień jednocześnie polecenie DL. Blokowanie elementów, w celu uniemożliwienia ich modyfikacji polecenie Freeze. Odblokowanie elementów polecenie UnFreeze. Narzędzie do importu obrazów, pozwalające importować dowolny typ obrazu jako zintegrowaną część projektu polecenie SCANIN. Zaimportowane obrazy wstawiane są jako pojedyncze rysunki w odpowiedniej grupie schematów. Opcje dodatkowe - wstawianie arkusza formatowego na zaimportowane rysunki, oraz możliwość wymiarowania obrazu w prostokąt zdefiniowany przez współrzędne dwóch punktów. Opcja Zrenumerować wszystkie rysunki wg położenia na liście pozwala na automatyczną numerację rysunków wg kolejności na liście, po określeniu numeru pierwszego z nich W tabeli określamy parametry tworzonych dokumentów, takie jak: rodzaj rysunku, numer, funkcję, lokalizację, informacje o schemacie itd. Dostępność: ADVANCED. Narzędzie do zarządzania kolejnością obrazu, używane dla obrazów częściowo na siebie zachodzących polecenie MoveFront i MoveBack. 13

14 Import/Export XML do katalogu aparatów. Plik XML może zawierać kody aparatów umieszczone w odpowiedniej strukturze. W strukturze tej poszczególne kody aparatów umieszczone są w rzędach i kolumnach. Rzędy odpowiadają poszczególnym kodom aparatów, a kolumny to poszczególne właściwości tych kodów. Import/Export XML jest wykonywany w Eksploratorze katalogu aparatów. Dostępność: STANDARD, ADVANCED. 14

15 Możliwość definiowania typów kabli przez użytkownika. Definicja i wstawienie kabla są określone w oknie Opcje kabli. 15

16 Automatyczna zmiana daty przeglądu. Data przeglądu będzie zmieniana automatycznie dla wszystkich stron, na których nanoszone były zmiany. Również dla schematów, na których zmiany te są nanoszone automatycznie przez program na skutek powiązania z modyfikowanym obiektem, np. usuwając zestyk pomocniczy, który jest przyporządkowany do cewki jako slave program automatycznie zmieni datę przeglądu na schematach, gdzie występują te dwa obiekty. Nowe narzędzia wstawiania połączeń. 16

17

18 Rozciąganie połączenia pozwala przedłużyć połączenia podczas przesuwania symboli. Połączenie automatyczne dodaje połączenia poziome/pionowe podczas wstawiania symboli. Dostępność: ADVANCED. 18

19 Wstawianie połączeń ortogonalnych. Dostępność: ADVANCED. Potencjały w trybie pojedynczym Potencjały w trybie wielokrotnym 19

20 Nowe polecenie Potencjał między, pozwalające wstawiać potencjał pomiędzy dwa inne potencjały, pomiędzy potencjał a komponent lub pomiędzy dwa komponenty. Dostępność: ADVANCED. Narzędzie do importu PLC, umożliwiające import danych dotyczących sterownika z pliku Excel do programu. Opcja ta jest dostępna z paska poleceń polecenie PLCImportExcel. W celu przypisania zaimportowanych informacji do wstawionych na schemat sterowników, w pasku poleceń należy wybrać polecenie PLCImportAssign. 20

21 Indeks komponentów. Na schemat zabudowy aparatury automatycznie wstawiana jest tabela referencji do oznaczeń, które są zbyt długie na rysunku. Dzięki temu schemat staje się czytelniejszy. Dostępność: STANDARD, ADVANCED. Automatyczne generowanie symboli. Podczas tworzenia symbolu dla modułu Plany instalacji, program sprawdza czy symbol jest kompletny i poprawny. Podobnie jak w module Schematy zasadnicze program sprawdza i automatycznie wstawia wszystkie brakujące teksty, dotyczące definicji symbolu. Przypisywanie tekstu wolnego do symboli. Symbole używane w module Plany instalacji, podobnie jak w pozostałych modułach, mogą zawierać teksty wolne. Numeracja kolejna komponentów. Algorytm numeracji dla modułu Plany instalacji jest analogiczny do algorytmu w pozostałych modułach. Symbole są numerowane poprzez prefiks (-), kod literowy i numer kolejny. Jeżeli symbol nie zawiera definicji numeracji, wykonywana jest numeracja poprzednia #<numer>. 21

22 Nowe narzędzia rysowania. Menu Rysuj/Parabola umożliwia rysowanie obiektu Parabola Menu Rysuj/Bezier umożliwia rysowanie obiektu Bezier Menu Rysuj/Spline umożliwia rysowanie obiektu Spline Menu Rysuj/Obiekt dowolny umożliwia rysowanie kreski wolną ręką Usprawnienie importu/exportu AutoCAD a. Zgodność z najnowszymi wersjami. Możliwość uruchomienia programu z wiersza poleceń. Program może być uruchamiany z konsoli CMD lub programów zewnętrznych, takich jak Windows Commander. Przy uruchamianiu możemy użyć poleceń dodatkowych: /P = projekt /PO = projekt (otwarcie, wydruk i zamknięcie programu) /CF = Funkcja szukanego obiektu (domyślnie pusta) /CL = Lokalizacja szukanego obiektu (domyślnie pusta) /CN = Etykieta szukanego obiektu (jeśli używana jest funkcja i lokalizacja należy podać nazwę etykiety w ) /PT = typ rysunku (domyślna wartość = 1000 odpowiada schematom zasadniczym) /PF = Funkcja schematu (domyślnie pusta) /PL = Lokalizacja schematu (domyślnie pusta) /PG = Numer schematu /PI = Indeks schematu (domyślnie pusta) /T = szablon /E = Plik Excel Uruchomienie programu, otwarcie projektu MyProject.cpj znajdującego się na dysku C Caemanager.exe C:\MyProject.cpj Uruchomienie programu, otwarcie projektu MyProject.cpj, wyświetlenie schematu nr 1 Caemanager.exe C:\MyProject.cpj /PG 1 Uruchomienie programu, utworzenie nowego projektu NewProject.cpj i zapisanie na dysku D w folderze Projekty, użycie w projekcie arkusza formatowego MyTemplate.tdw znajdującego się w folderze Szablony Caemanager.exe /P D:\Projekty\NewProject.cpj /T D:\Szablony\MyTemplate.tdw 22

23 Otwarcie projektu, wydruk i zamknięcie programu Caemanager.exe /PO C:\MyProject.cpj Otwarcie projektu, wydruk strony nr 1 I zamknięcie programu Caemanager.exe /PO C:\MyProject.cpj /PG 1 Otwieranie projektu X2.cpj, wyszukanie obiektu Q2 z funkcją E1 i lokalizacją A1 (=E1+A1- Q2), oraz otwarcie schematu, na którym dany obiekt się znajduje: Caemanager.exe /P C:\X2.CPJ /CF E1 /CL A1 /CN -Q2 /PT 1000 Otwieranie projektu X2.cpj, wyświetlenie schematu o numerze 1 i wyszukanie funkcji D1 oraz lokalizacji A2 Caemanager.exe /P C:\X2.CPJ /PG 1 /PF D1 /PL A2 Automatyczne generowanie schematów z wykorzystaniem pliku Dane.xls Caemanager.exe /P C:MyProject.cpj /E Dane.xls Ważne jest, aby wykonując powyższe czynności, znajdować się w katalogu programu. Jeśli znajdujemy się w innym katalogu, należy podać dokładną ścieżkę do pliku caemanager.exe, np. D:\SEE_Electrical_V4R1\caemanager.exe /P Życzymy przyjemnej pracy 23
