1 MODELOWANIE INŻYNIERSKIE nr 5, ISSN X ZASTOSOWANIE METODY ODWROTNEJ DO WYZNACZANIA DYFUZYJNOŚCI CIEPLNEJ MATERIAŁU WARSTWY POKRYCIA PRÓBKI W BADANIACH METODĄ POWIERZCHNIOWEGO WYMUSZENIA IMPULSOWEGO 1a b 3c Wit Stryczniewicz, Andrzej Jarosław Panas 1 Instytut Lotnictwa, al. Krakowska 110/114, Warszawa Wydział Mechatroniki i Lotnictwa, Wojskowa Akademia Techniczna 3 Instytut Techniczny Wojsk Lotniczych, Warszawa a Wit.Stryczniewicz@ilot.edu.pl, b Andrzej.Panas@wat.edu.pl, c Andrzej.Panas@itwl.pl Streszczenie W pracy omówiono zastosowanie rozwiązania zagadnienia odwrotnego do wyznaczania składowej poprzecznej dyfuzyjności cieplnej materiału warstwy pokrycia próbki w badaniach metodą chwilowego powierzchniowego źródła ciepła. Dane doświadczalne uzyskano z zastosowaniem dyfuzometru LFA 457 Netzsch. Wymuszenie cieplne realizowano metodą nagrzewania laserowego. Przedstawiona metodyka opracowania danych doświadczalnych służy do określenia właściwości termofizycznych materiału cienkiej warstwy naniesionej na powierzchnię próbki nośnika warstwy. Próbki testowe wykonano z materiału o znanych właściwościach. W celu identyfikacji parametrów warstwy opracowano algorytm optymalizacyjny wykorzystujący metodę Levenberga-Marquardta. Danymi przetwarzanymi przez program są zapisy cyfrowe odpowiedzi termicznej badanego obiektu w postaci względnej zmiany temperatury w czasie. Zagadnienie proste jest rozwiązywane metodą elementów skończonych. Numeryczny model próbki pokrytej badaną warstwą materiału wykonany został w programie Comsol Multiphysics. Przedstawione w pracy wyniki testowych badań doświadczalno-numerycznych dowodzą poprawności i efektywności opracowanych procedur badawczych. Słowa kluczowe: metoda odwrotna, dyfuzyjność cieplna, metoda Parkera, właściwości cieplne cienkiej warstwy, aerozolowe pokrycie grafitowe APPLICATION OF THE INVERSE METHOD FOR INVESTIGATION OF TRANSVERSAL THERMAL DIFFUSIVITY OF THIN LAYERS FROM LASER FLASH EXPERIMENTAL DATA Summary Application of the inverse method for investigation of a thin layer coating thermal diffusivity have been discussed. The problem concerns determination of the out off plane thermal transport prosperities of the thin layer material deposited onto a standard specimen of a priori known thermophysical properties. In order to estimate the unknown thermal diffusivity a multi-parametrical identification has been performed. The identification procedure applies a sample temperature response signal as an input. The direct problem is solved applying Finite Element Method. The appropriate numerical model have been developed utilizing Comsol/Multiphysics software. model was incorporated into a specially developed Matlab program. The parametrical estimation procedure uses the 193

2 ZASTOSOWANIE METODY ODWROTNEJ DO WYZNACZANIA DYFUZYJNOŚCI CIEPLNEJ Levenberg-Marquardt algorithm. The experimental data used has been supplied utilizing Netzsch LFA 457 laser flash apparatus. The analyses performed proved efficiency and shoved performance of the elaborated procedure. Keywords: inverse heat transfer problem, laser flash experiment, thermal diffusivity, thin layer thermophysical properties, graphite spray coatings 1. WSTĘP Dyfuzyjność cieplna, znana również jako współczynnik wyrównywania temperatury [1], to parametr obecny w opisie problemów naukowo-technicznych dwojakiego rodzaju. Po pierwsze, charakteryzuje on zachowanie się obiektu fizycznego w warunkach nieustalonej wymiany ciepła. Ze względu na charakter sprzężeń cieplnomechanicznych [], [3] jego wartość decyduje o wielkościach obciążeń, na jakie są narażone konstrukcje poddane działaniu bodźców cieplnych. W zagadnieniach inżynierii materiałowej lub fizyki doświadczalnej ciała stałego dyfuzyjność cieplna pojawia się natomiast jako parametr wyznaczany doświadczalnie w pośredniej metodzie określania przewodności cieplnej. To co łączy obie wyżej wymienione dziedziny przywołania dyfuzyjności cieplnej, to problemy określania tego parametru dla cienkich warstw. Główne ograniczenia wynikają z ograniczenia grubości badanych próbek przy standardowych metodach pomiarowych. Potrzeby badawcze są natomiast uwarunkowane nie tylko zastosowaniem struktur cienkowarstwowych jako np. ochronnych barier cieplnych, ale pojawiają się jako nieodłączny element procedur pomiarowych. Wiarygodne wyznaczenie wartości współczynnika wyrównania temperatury dla materiału częściowo przepuszczalnego wymaga pokrycia próbki cienką warstwą pochłaniacza promieniowania [4]. Pokrycia absorpcyjne są niezbędne w porównawczej metodzie badań pojemności cieplnej do ujednolicenia właściwości emisyjnych próbek. Ponieważ pokrycie wpływa na wynik badań, konieczne staje się wyznaczenie właściwości warstwy. Pojęcie właściwości warstwy jest nieco szersze i obejmuje również zagadnienie termicznego oporu kontaktowego [1], niemniej dyfuzyjność cieplna kierunkowa to główny poszukiwany parametr. Pod względem fizycznym dyfuzyjność stanowi stosunek właściwości cieplno-transportowych do zdolności akumulacji ciepła przez dany ośrodek: k a = (1) ρ W powyższej zależności k jest przewodnością cieplną, cp ciepłem właściwym przy stałym ciśnieniu, natomiast ρ -gęstością. Jedną z najczęściej stosowanych metod pomiaru tej wielkości jest metoda impulsowego wymuszenia powierzchniowego. W metodzie tej informacje o wartości dyfuzyjności cieplnej badanego materiału uzyskuje się poprzez analizę odpowiedzi termicznej próbki na powierzchniowe wymuszenie cieplne zadane na c p przeciwległej powierzchni próbki [5]. Wykorzystanie postępów techniki laserowej oraz bezstykowego pomiaru temperatury [6] umożliwiło wprowadzenie dyfuzometrów charakteryzujących się dużą dokładnością pomiarów oraz prostotą przygotowania próbek (Laser Flash Aparatus LFA) [4], [7]. Dzięki nieskomplikowanej geometrii próbki oraz jej małym wymiarom możliwy jest pomiar dyfuzyjności cieplnej wielu typów materiałów od jednorodnych ciał stałych po pasty i płyny. Możliwy jest również pomiar właściwości termofizycznych struktur kompozytowych oraz próbek wielowarstwowych. Jednakże w przypadku niewielkiej grubości badanej warstwy, standardowo stosowane modele służące do określenia wartości dyfuzyjności cieplnej nie sprawdzają się. W związku z tym pomiar właściwości termofizycznych struktur cienkowarstwowych z zastosowaniem aparatu typu LFA oraz dedykowanego oprogramowania jest niemożliwy do wykonania. W pracy przedstawiono nową, oryginalną metodykę wyznaczania dyfuzyjności cieplnej cienkiej warstwy naniesionej na standardową próbkę wykonaną z materiału o znanych właściwościach. Procedura wyznaczenia szukanych parametrów opiera się na rozwiązaniu zagadnienia odwrotnego bazującego na wynikach rejestracji odpowiedzi termicznej próbki z pokryciem warstwowym. Zagadnienie proste jest rozwiązywane numerycznie metodą elementów skończonych. Jednym z estymowanych parametrów jest nieznana dyfuzyjność cieplna materiału pokrycia. W sformułowaniu zagadnienia uwzględniono również termiczny opór kontaktowy. W niniejszej pracy przedstawiono metodykę badań, omówiono wyniki testów algorytmów obliczeniowych oraz przedstawiono wstępne pilotażowe wyniki badań próbek rzeczywistych.. OPIS METODY.1 ZAGADNIENIE PROSTE Zagadnienie proste, podobnie jak w przypadku modelu pierwotnej metody Parkera [5], jest opisane równaniem Fouriera II rzędu T k = τ ρc p T = a T W tym miejscu należy zaznaczyć, że pomimo ograniczeń wynikających z założenia niezależnych od temperatury właściwości ośrodka w praktyce pomiarowej korzysta się z rozszerzonej zależności uwzględniającej () 194

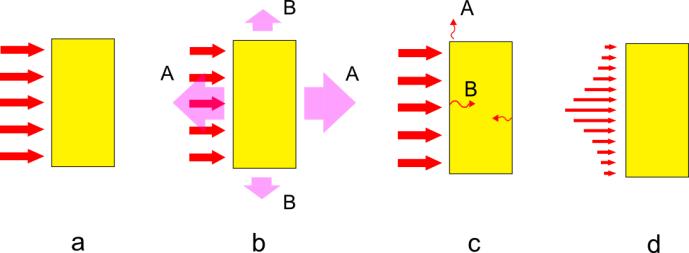

3 Wit Stryczniewicz, Andrzej Jarosław Panas zmianę parametrów termofizycznych wraz ze zmianą temperatury badanego materiału a( T ) k( T ) ρ( T )c ( T ) = (3) p Zagadnienie poprawności tej praktyki omówiono szczegółowo w [8] (por. również [9]). Metodyka wyznaczenia dyfuzyjności cieplnej zaporoponowana przez Parkera opiera się na analizie odpowiedzi termicznej próbki wyknonanej z badanego materiału na powierzchniowe wymuszenie impulsowe. W metodzie impulsowej analiza przebiegu zmiany temperatury próbki pozwala na wyprowadzenie prostej zależności pomiędzy grubością próbki l oraz czasem potrzebnym do osiągniecia połowy przyrostu temperatury t0,5 dyfuzyjnością cieplną próbki a a 1,38l π t = (3a) Rys. 1. Ilustracja sposobu wyznaczania dyfuzyjności cieplnej metodą chwilowego powierzchniowego źródła ciepła metoda Parkera W swojej pierwotnej wersji metoda Parkera jest obecnie rzadko stosowana, ale zależność powyższa stanowi dobry punkt odniesienia przy omawianiu zagadnień metodyki badań. We współczesnych systemach pomiarowych uwzględniane są efekty skończonego czasu trwania impulsu wymuszającego, straty ciepła spowodowane nieadiabatycznością układu, efekty radiacyjnej wymiany ciepła wewnątrz próbki, wpływ niejednordności przestrzennej impulsu (por. [4], [7], [10], [1]) efekty niejednorodności rozkładu temperatury początkowej [13] itp. (por. rys. ). 0,5 Rys. 3. Przykłady zjawisk uwzględnianych w modelach rozbudowanych: a warunki adiabatyczne, b straty ciepła z powierzchni czołowych (A) oraz powierzchni bocznej (B), c wymiana ciepła przez promieniowanie w próbce częściowo przezroczystej, d niejednorodność rozkładu przestrzennego impulsu Wymienione zjawiska są wkomponowywane indywidualnie lub w całości w modyfikowane zależności modelowe. W związku z tym, zależnie od rodzaju badanego materiału, zakresu temperaturowego, a także grubości próbki, stosuje się różne metody analizy sygnału pomiarowego. Najczęściej jednak są stosowane metody estymacji wieloparametrycznej dla przyjętego modelu próbki. Pomimo różnorodności i efektywności modele stosowane w komercyjm oprogamowaniu, a także prezentowane w publikacjach naukowych, nie sprawdzają się w zastosowaniu do badań próbek wielowarstwowych o znacznej dysproporcji grubości warstw. W przypadku próbek warstowych istnieje wprawdzie możliwość analizy sygnału z wykorzystaniem modelu dwuwarstwowego [11], jednakże metodyka ta okazała się nieskuteczna do określenia parametrów warstwy o grubościach od kilku do kilkudziesięciu mikrometrów nałożonej na standarową próbkę o grubości kilku milimetrów. W związku z tym podjęto próbę opracowania alternatywnej metodyki, dedykowanej właśnie zagadnieniu określania parametrów charakteryzujących zjawisko wymiany ciepła w cienkiej warstwie z wykorzystaniem wyników doświadczenia impulsowego. Estymację parametryczną przeprowadzono z wykorzystaniem rozwiązania zagadnienia odwrotnego. Dodatkową korzyścią z zastosowania własnych procedur opracowania sygnałów pomiarowych jest możliwość rozszerzenia analizy i włączenie w jej zakres innych zjawisk wymiany ciepła, w tym np. zjawiska oporu kontaktowego.. ZAGADNIENIE ODWROTNE Rys.. Schematyczne porównanie wymuszeń modelowych: a - impulsowego, b - prostokątnego, c gaussowskiego z d - rzeczywistym (oś pozioma czas) W celu identyfikacji przewodności cieplnej warstwy k opracowano algorytm optymalizacyjny wykorzystujący metodę Levenberga-Marquardta [14]. Zagadnienie odwrotne zostało sformułowane dla problemu nieustalonego przewodzenia ciepła w próbce pokrytej dwustronnie warstwami materiału o innych właściwościach cieplnofizycznych (rys. 4). W zagadnieniu modelowym uwzględniono skończony czas trwania wymuszenia laserowego o powierzchniowej gęstości strumienia ciepła 195

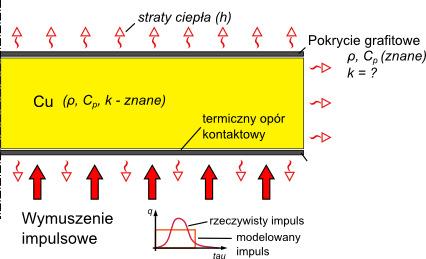

4 ZASTOSOWANIE METODY ODWROTNEJ DO WYZNACZANIA DYFUZYJNOŚCI CIEPLNEJ q i konwekcyjne straty ciepła do otoczenia ze współczynnikiem przejmowania ciepła h. Założono prostokątny kształt wymuszenia modelowego o szerokości zastępczej odpowiadającej czasowi trwania wymuszenia rzeczywistego ok. 0,6 ms [4]. W modelu przewidziano również występowanie termicznego oporu kontaktowego r na powierzchniach kontaktu warstw z materiałem próbki. Właściwości próbki, nośnika warstw, tj. gęstości materiału, jego ciepła właściwego i przewodności cieplnej, przyjęto za znane. Podobnie postąpiono w odniesieniu do gęstości i ciepła właściwego materiału warstwy, co przekształca problem identyfikacji dyfuzyjności cieplnej, zgodnie z zależnością (1), do określenia nieznanej przewodności cieplnej materiału pokrycia warstwowego k. Wyprzedzając nieco informacje przedstawiane w następnym punkcie, należy w tym miejscu zaznaczyć, że zabieg ten został wymuszony konwencją stosowaną przy wprowadzaniu danych materiałowych do programu obliczeń numerycznych MES. W rzeczywistości metody stanów nieustalonych, w których analizowane są tylko zmiany pola temperatury w czasie,pozwalają tylko na bezpośrednie wyznaczenie dyfuzyjności cieplnej a. Rys. 4. Schemat przedstawiający osiowosymetryczny model fizyczny sformułowania zagadnienia prostego Wektor estymowanych parametrów ma zatem następującą postać: P = [ k, h, q] (4) Rozwiązanie rozważanego zagadnienia odwrotnego polega na minimalizacji funkcjonału w następującej postaci: I [ Yi Ti ( P) ] S( P) = (5) i= 1 gdzie: S jest normą średniokwadratową, Ti(P) jest odpowiedzią termiczną modelu numerycznego dla danego wektora parametrów P, Yi jest ciągiem danych doświadczalnych (por. np. Rys. 5). v [V] Rys. 5. Przykładowy sygnał z detektora podczerwieni dyfuzometru ciąg danych doświadczalnych Yi, dla którego jest minimalizowany funkcjonał (5).3 MODEL NUMERYCZNY Numeryczny model próbki pokrytej badaną warstwą materiału wykonany został w programie Comsol Multiphysics. Przy tworzeniu modelu uwzględniono zjawiska przedstawione schematycznie na rys. 4 oraz rzeczywiste wymiary i osiową symetrię obiektu. Ze względu na przewagę osiowych przepływów ciepła zastosowano strukturalną siatkę elementów skończonych charakteryzującą się różną liczbą elementów w kierunku prostopadłym oraz równoległym do osi symetrii. Liczba elementów skończonych w kierunku równoległym do osi symetrii wynosiła w każdej z warstw 10, natomiast w kierunku prostopadłym 5. Przyjęto warunek symetrii na brzegu znajdującym się w osi symetrii próbki oraz warunek konwekcyjnej wymiany ciepła na pozostałych brzegach próbki. Wymuszenie impulsowe symulowane było przez zadanie warunku brzegowego II rodzaju o czasie trwania 0,6 ms w superpozycji do permanentnego warunku brzegowego III rodzaju symulującego straty konwekcyjne. Do modelowania przyjęto wartości parametrów jak w tabeli 1. Materiał Tab. 1. Właściwości materiałowe przyjęte do modelowania Gęstość ρ [kg m -3 ] Ciepło właściwe cp [J kg -1 K -1 ] Przewodność cieplna k [W m -1 K -1 ] Miedź Pokrycie grafitowe TESTY PROCEDUR NUMERYCZNYCH Parametr estymowany W celu sprawdzenia poprawności procedury estymacji parametrycznej opracowany algorytm przetestowano na danych modelowych, stanowiących zaburzone rozwiązania zagadnienia prostego. Dane te poddano opracowaniu, wyznaczając z analizy zaburzonego sygnału parametry modelu wyjściowego. Uzyskane wyniki liczbowe przedstawiono w tab.. Porównanie wartości założonych z wartościami estymowanymi dowodzi poprawności 196

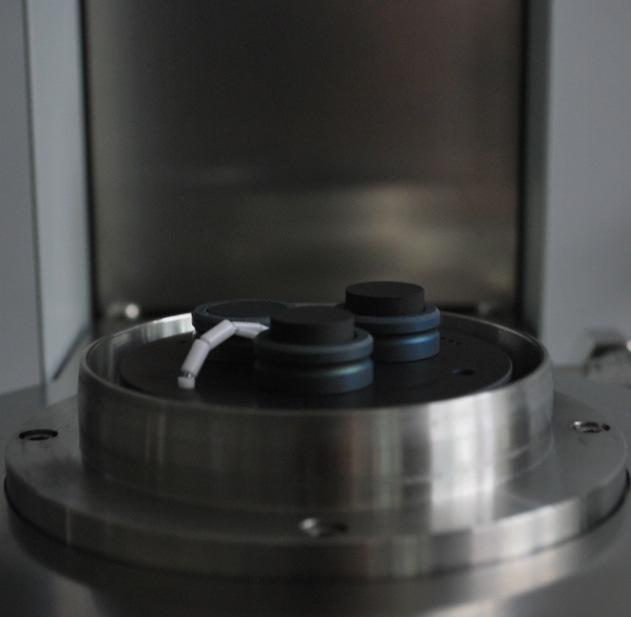

5 Wit Stryczniewicz, Andrzej Jarosław Panas i efektywności zarówno samego programu, jak i przygotowanych procedur. Tab.. Przykładowy wynik sprawdzenia poprawności estymacji parametrycznej Parametry sygnału Parametry estymowane modelowego knum hnum qnum kest hest qest 0,1 5, ,997 4,67 8, POMIAR I OPRACOWANIE JEGO WYNIKÓW Badania eksperymentalne przeprowadzone są przy wykorzystaniu dyfuzometru LFA 45 produkcji firmy Netzsch [4]. Aparat pomiarowy wyposażony jest w uchwyt na próbki o kształcie dysku o średnicy 1,5 mm. Uchwyt ten, dzięki możliwości obrotu, pozwala na badanie zestawu trzech próbek (rys. 6). Wymuszenie impulsowe realizowane jest w tym aparacie poprzez impuls laserowy padający na dolną powierzchnie próbki badanego materiału. Rejestracja odpowiedzi termicznej na powierzchni przeciwległej do powierzchni poddanej wymuszeniu odbywa się przy użyciu detektora promieniowania podczerwonego. Standardowo sygnał pomiarowy jest opracowywany przy wykorzystaniu oprogramowania Netzsch Proteus, a w wyniku przetwarzania danych uzyskuje się wartość efektywną dyfuzyjności cieplnej całej struktury. W przypadku omawianej procedury wartość ta służy jedynie jako parametr odniesienia, podczas analizy określana jest bowiem bezpośrednio wartość przewodności cieplnej materiału pokrycia warstwowego. Zgodnie z zależnością (1), przy znanej gęstości i cieple właściwym, odpowiada ona oczywiście dyfuzyjności cieplnej materiału warstwy. Jak już wcześniej podano, poszukiwana wartość przewodności cieplnej jest określana jako wynik estymacji parametrycznej, dla której dane są wyniki rejestracji zmian w czasie sygnału odpowiedzi termicznej próbki po wymuszeniu laserowym (por. rys. 5). Dane do opracowania są eksportowane przy użyciu oprogramowania Netzsch Proteus LFA Analysis. Procedurę poszukiwania minimum funkcjonału (5) realizuje program zbudowany w środowisku Matlab. Wykorzystuje on wybrane funkcje i podprogramy środowiska, w tym procedurę wywołania obliczeń programu Comsol. Kolejne iteracje wektora poszukiwanych parametrów P (4)) stanowią dane wejściowe dla modelu MES, a w wyniku obliczeń uzyskuje się kolejne ciągi danych Ti(P). Proces iteracji jest zatrzymywany po spełnieniu warunku stopu lub po osiągnięciu zadanej liczby iteracji. Rys. 6. Widok próbek umieszczonych w komorze pomiarowej dyfuzometru Netzsch LFA WYNIKI BADAŃ TESTOWYCH W niniejszym przypadku próbki nośniki warstw zostały wykonane z miedzi. Do badań przygotowano cztery próbki o grubości ok. 1 mm (oznaczone P1C, PC, P3C oraz P4C) i dwie próbki o grubości ok. 4 mm (P1G oraz PG). Badanym materiałem cienkiego pokrycia był grafit płatkowy Graphite 33 KONTAKT CHEMIE nanoszony aerozolowo. na dolną oraz górną powierzchnie standardowej próbki. Grubość warstw określona została na podstawie pomiarów wagowych. Do wyznaczenia grubości przyjęto wartość gęstości pokrycia grafitowego jak w tab. 1. Wartość tę wyznaczono we wcześniej wykonanych pomiarach grawimetrycznych. Podobnie rzecz się ma również z wartością ciepłą właściwego grafitu płatkowego, którą określono w badaniach mikrokalorymetrycznych DSC. W pomiarach DSC zastosowano procedury opisane w publikacji [15], a bezpośrednie wyniki badań opracowano zgodnie z metodyką przedstawioną w publikacji [16]. Jako przykład uzyskiwanych wyników zostaną omówione rezultaty opracowania sygnałów pomiarowych z badań próbki P4C. Wymiary poszczególnych warstw badanej struktury przedstawiono w tab. 3. Do procedury estymacji wykorzystano sygnał zarejestrowany przez detektor podczerwieni aparatu LFA. Typowy wynik estymacji w postaci odtworzenia jednego z analizowanych sygnałów odpowiedzi zobrazowano na rys. 7. Na całość omawianych badań złożyły się po trzy pomiary wykonywane kolejno dla trzech różnych wartości temperatury odniesienia, odpowiednio 30 C, 50 C i 100 C. Uzyskane w badaniach wyniki liczbowe przedstawiono w tab. 4, natomiast na rys. 8 zobrazowano wyniki określenia przewodności cieplnej grafitu płatkowego. W obliczeniach, jako wartości początkowe przyjęto: 6 [ 3 ; 5 ; 5 10 ] (0) P = (7) 197

6 ZASTOSOWANIE METODY ODWROTNEJ DO WYZNACZANIA DYFUZYJNOŚCI CIEPLNEJ Oznaczenie Grubość podłoża Cu [mm] Tab. 3. Dane badanej próbki Grubość warstwy [µm] dolnej górnej P4C 0, Rys. 7. Uzgodnienie sygnału z detektora oraz modelowanej odpowiedzi modelu numerycznego pośredni wynik estymacji Tab. 4. Bezpośrednie wyniki estymacji parametrycznej dla wszystkich pojedynczych pomiarów V [] T [ C] k [W m -1 K -1 ] [ms] h [W m - K -1 ] q [W m - ] I 0,98 4,99 4, II 1,00 5,00 1, III 1,05 5,00 1, I 1,58 4,97 1, II 1,1 6,41, III 1,0 5,00 1, I 0,76 4,99 6, II 0,46 5,08 4, III 0,70 5,00 4, Rys. 8. Wyznaczone w badaniach wartości przewodności cieplnej grafitu płatkowego Graphite33 dla grubości warstw jak w Tab. 3 i danych ciepła właściwego oraz gęstości jak w Tab. 1 Analizując otrzymane wyniki, w pierwszym rzędzie należy się odnieść do rezultatów estymacji w całości. Jak dowodzą tego dane testów algorytmu metody odwrotnej przedstawione w publikacji [17], można je uznać za w pełni wiarygodne. Wartości otrzymywane w poszczególnych iteracjach najszybciej stabilizują się dla identyfikowanej wartości gęstości strumienia ciepła q, w następnej kolejności dla przewodności cieplnej k, a najwolniejszą zbieżność uzyskuje się dla współczynnika przejmowania ciepła h. Tego typu właściwości procedury znajdują potwierdzenie w wynikach analizy współczynników wrażliwości (por. również [17]). Z punktu widzenia zadania głównego problemu określenia właściwości materiału warstwy dokładne wyznaczenie gęstości strumienia ciepła nie ma większego znaczenia. Zgodnie z założeniami modelowymi wartość bezwzględnego przyrostu temperatury nie powinna mieć wpływu na wynik pomiaru dyfuzyjności cieplnej. Ponadto określaną wartość liczbową q należy traktować tylko i wyłącznie w kategoriach wartości względnych, gdyż wartości przyrostu temperatury są podawane w umownych jednostkach napięcia (rys. 5). Podobnie pomocniczą rolę spełnia procedura identyfikacji wartości współczynnika przejmowania ciepła. Wykonywane doświadczenia charakteryzują się na tyle krótkim czasem trwania, że wrażliwość modelu fizycznego na konwekcyjne odprowadzanie ciepła jest bardzo mała (por. [17]). Uwzględnienie zjawisk strat ciepła do otoczenia może się natomiast okazać niezbędne przy badaniach próbek lub pokryć o znacznie mniejszej przewodności cieplnej lub przy pomiarach prowadzonych w podwyższonej temperaturze. Uzyskane wyniki estymacji przewodności cieplnej grafitu płatkowego liczbowo można uznać za jak najbardziej wiarygodne. Różnią się one wprawdzie dość znacznie od danych publikacji [18] (por. również [19]), ale w konfrontacji z właściwościami materiału pokrewnego, jakim jest grafit pirolityczny, wydają się być w większym stopniu zgodne z oczekiwaniami. Na podstawie wyników badań dyfuzyjności cieplnej grafitu pirolitycznego przedstawionych w publikacji [6] można stwierdzić, że przewodność cieplna w płaszczyźnie dużych wartości tego parametru wynosi około 50 W m 1 K 1. Dla kierunku poprzecznego, co odpowiada badaniom omawianym w niniejszym opracowaniu, przewodność cieplna jest o około dwa rzędy wielkości mniejsza (por. np. [0]). Po uwzględnieniu różnic w gęstości obu porównywanych struktur (grafit płatkowy ma gęstość około trzy razy mniejszą) otrzymuje się wartość zgrubnego oszacowania przewodności cieplnej ok. 0,8 W m 1 K 1. Wartość wyznaczona linią regresji liniowej wyników przedstawionych na rys. 8 wynosi 1,3 W m 1 K 1. Warto również zwrócić uwagę na zgodność trendu zmian przewodności cieplnej zarówno w przypadku omawianych danych (rys. 8 ), jak i dla danych literaturowych (np. [], [0]) zwiększenie temperatury powoduje zmniejszenie się przewodności cieplnej. 198

7 Wit Stryczniewicz, Andrzej Jarosław Panas Pozytywnie oceniając wyniki testu, należy jednak zwrócić uwagę na różnice wyników uzyskiwanych w pojedynczych analizach. Objawia się to dość znacznym rozrzutem punktów pomiarowych na rys. 8. Rozrzut ten w głównej mierze należy przypisać uwarunkowaniom zastosowanych metod badań i analiz. Otrzymanie dokładniejszych wyników wymaga powtórzenia badań z zastosowaniem pokryć warstwowych o różnej grubości. Prace takie już są prowadzone, a uzyskane rezultat będą poddane podstawowej analizie statystycznej. 4. PODSUMOWANIE I WNIOSKI Opracowana procedura stanowi dopełnienie szerokiej gamy procedur stosowanych w różnych odmianach metody powierzchniowego chwilowego źródła ciepła będącej rozwinięciem metody Parkera. W metodach bazujących na metodzie Parkera uwzględnia się różnego rodzaju dodatkowe efekty rzeczywiste towarzyszące badanemu zjawisku przewodzenia ciepła. Niektóre procedury dostosowano również do badań próbek wielowarstwowych, ale nie są one efektywne w zastosowaniu do badań próbek o dużej dysproporcji wymiarów charakterystycznych struktury warstwowej. To w szczególności dotyczy badań warstw o grubości nieprzekraczających 100 µm. Opisana w niniejszej pracy metoda badań z wykorzystaniem techniki metod odwrotnych usuwa tę niedogodność. Dodatkowo wyróżnia ją możliwość uwzględnienia w analizie innych zjawisk, nieujętych w modelach standardowo stosowanych do opracowania wyników badań doświadczalnych (por. [4]). Dotyczy to na przykład oporu kontaktowego na granicy ośrodków o różnych właściwościach. W przypadku opisanych badań oporu kontaktowego nie włączono do analizy, ale prace dotyczące badań tego efektu są już prowadzone. Połączenie modelowania numerycznego metodą elementów skończonych oraz estymacji parametrycznej w jednym algorytmie stwarza możliwość estymacji wielu parametrów modelowanego zjawiska przy wykorzystaniu jednego zapisu danych eksperymentalnych. Osobnym zagadnieniem w tym przypadku jest odpowiednie do sytuacji zaprojektowanie eksperymentu w celu uzyskania jak najbardziej użytecznych danych wejściowych. Pomocą w tym względzie służy analiza wrażliwości estymowanych parametrów, jak również określenie uwarunkowań modelu numerycznego. Zastosowana procedura identyfikacji parametrycznej wykorzystuje iteracyjny algorytm Levenberga- Marquardta. Skuteczność estymacji przy wykorzystaniu opracowanego algorytmu została wstępnie potwierdzona poprzez testy na sygnałach modelowych. W celu wyznaczenia parametrów badanej warstwy grafitu płatkowego przeprowadzono badania doświadczalne przy użyciu dyfuzometru Netzsch LFA 457. Zarejestrowane sygnały odpowiedzi termicznej z detektora poddano następnie opracowaniu. W rezultacie uzyskano wartości przewodności cieplnej w kierunku poprzecznym do powierzchni pokrycia warstwowego. Możliwość określenia dyfuzyjności cieplnej materiału cienkiej warstwy naniesionej na materiał o znanych właściwościach otwiera nowe możliwości badawcze oraz może się istotnie przyczynić do zwiększenia dokładności pomiarów metodą wymuszenia impulsowego laserowego. Dzięki bezpośredniemu określeniu właściwości termofizycznych warstwy grafitowej stosowanej w badaniach dyfuzyjności możliwa stanie się dokładniejsza ocena wpływu jej obecności na wynik pomiaru dyfuzyjności cieplnej próbki. W dotychczasowych badaniach ograniczano się jedynie do badań jakościowych (por. [18], [19]). Prezentowana metodyka posłużyć może do określenia właściwości dowolnej warstwy pokrywającej próbkę, dzięki czemu może znaleźć zastosowanie do pomiaru dyfuzyjności cieplnej ochronnych pokryć cienkowarstwowych. Praca została wykonana w ramach działalności statutowej z wykorzystaniem między innymi aparatury zakupionej w ramach grantu inwestycyjnego nr 558/FNiTP/691/010. Literatura 1. Wiśniewski S., Wiśniewski T.: Wymiana ciepła. Warszawa: WNT, Nowacki W.: Zagadnienia termosprężystości. Warszawa: PWN, Orłoś Z. i in.: Naprężenia cieplne. Warszawa: PWN, LFA apparatus manual, Netzsch, Germany, Parker J. W., Jenkins R. J., Butler C. P., Abbott G. L.: Flash method of determining thermal diffusivity, heat capacity, and thermal conductivity. Journal of Applied Physics 1961, 9, p Panas A. J.: IR support of thermophysical property investigation: medical and advanced technology materials study. Infrared Thermography, Intech 011, ed. Raghu V. Prakash, Chapter 4, p Min S., Blumm J., Lindemann A.: A new laser flash system for measurement of the thermophysical properties. Thermochimica Acta 007, 455, p
