2 Pole magnetyczne Pole magnetyczne jest nierozerwalnie związane z polem elektrycznym. W zależności od układu odniesienia to samo zjawisko może być postrzegane jako efekt działania pola elektrycznego bądź magnetycznego. O ile pole elektryczne wytwarzane jest przez ładunki, o tyle pole magnetyczne wytwarzane jest tylko przez ładunki w ruchu bądź ciała posiadające moment magnetyczny. Siły magnetyczne nie działają na ładunki w spoczynku. Ponieważ prąd elektryczny tworzą poruszające się ładunki, przewodniki z prądem będą oddziaływały magnetycznie. Pola elektryczne i magnetyczne mają dużo wspólnego ale też różnią się w paru kwestiach: - pole magnetyczne nie działa na ładunki w spoczynku chyba, że posiadają moment magnetyczny - nie ma ładunków magnetycznych - linie pola magnetycznego nie mają początku ani końca (są zamknięte) - potencjał magnetyczny nie ma takiego znaczenia jak potencjał elektryczny - pole magnetyczne nigdy nie wykonuje pracy Wygodnym narzędziem do badania pola magnetycznego jest igła magnetyczna namagnesowany kawałek stali. Poniżej zachowanie igły magnetycznej w okolicach magnesu sztabkowego. Kierunek igły wskazuje kierunek lini pola magnetycznego S N

3 Pole magnetyczne długiego przewodnika z prądem Pole magnetyczne pochodzące od nieskończenie długiego przewodnika z prądem. Linie sił pola magnetycznego. Nie mają początku ani końca tworząc zamkniętę kręgi. Zwrot lini sił pola wyznaczamy stosując regułę prawej dłoni. Symbol oznaczający wektor skierowany za kartkę Symbol oznaczający wektor skierowany przed kartkę R A H B R 0 4 R T m / A [ H ] A / m [ B ] T H natężenie pola magnetycznego w punkcie A, natężenie prądu elektrycznego R odległość punktu A od przewodnika z prądem B wektro indukcji magnetycznej 0 przenikalność magnetyczna próżni

4 Prawo Ampere a Prawo Ampere a jest magnetycznym odpowiednikiem prawa Gaussa. i Prawo Ampera : Krążenie wektora indukcji B po dowolnej krzywej zamkniętej jest proporcjonalne do sumy natężeń prądów i zawartych wewnątrz tej krzywej. ΔL i oznacza fragment krzywej dla której indukcja ma stałą wartość. Bi Li 0 i ΔL i B i Ponieważ w stałej odległości od jednego długiego przewodnika wartość indukcji pola magnetycznego jest stała możemy napisać: 0 B R 0 B R

5 Prawo Biota-Savarta Prawo Biota-Savarta pozwala wyznaczyć wartość indukcji pola magnetycznego dla dowolnego kształtu przewodnika z prądem i dowolnego punktu w przestrzeni. Stosuje się założenie, że wartość indukcji pola magnetycznego w punkcie jest sumą przyczynków do indukcji pochodzące od małych fragmentów przewodnika. B l r B 0 d l r 3 4 r

6 Siła Ampere a (siła elektrodynamiczna) Siła Ampere a - siła działająca na element Δl przewodnikaz prądem w polu B: l F B F ΙB sin l Oddziaływanie dwóch prostych przewodników z prądem 1 B 1 B B 1 B 1 l b F B B 1 1 b b

7 Pole magnetyczne pętli z prądem Pole magnetyczne na osi prądu kołowego R promień obwodu kołowego z prądem, r odległość od płaszczyzny obwodu w środku obwodu (r = 0): l B R r B l B B B R 0 3 R r B 0 R

8 Pole magnetyczne selenoidu Pole magnetyczne wewnątrz nieskończonego solenoidu (zwojnicy), a także wewnątrz torusa (n liczba zwojów na jednostkę długości solenoidu lub torusa) : B 0nΙ

9 Siła Lorentza Jeśli ładunek porusza się w polu magnetycznym działa na niego siła Lorentza F q v B v Siła działająca na ładunek q w polu elektrycznym i magnetycznym F q E v B F B q v B Własności siły Lorentza: - działa tylko na ładunki w ruchu - skierowana zawsze w kierunku prostopadłym zarówno do lini sił pola jak i wektora prędkości - nigdy nie wykonuje pracy gdyż jest prostopadła do przesunięcia

10 Moment magnetyczny pętli z prądem Dipol magnetyczny - układ wytwarzający pole magnetyczne, które cechuje magnetyczny moment dipolowy np. magnes trwały, solenoid lub pojedyncza pętla z prądem. Wszystkie skończone źródła pola magnetycznego są dipolami. Dla prądu płynącego w cienkim przewodzie w płaskiej pętli, dipolowy moment magnetyczny jest pseudowektorem skierowanym prostopadle do powierzchni pętli, określony wzorem: a a wartość natężenia prądu elektrycznego płynącego w przewodniku a wektor normalny do powierzchni pętli - wektro momentu magnetycznego Wymiarem momentu magnetycznego jest A*m lub J/T. Moment magnetyczny w polu magnetycznym Na moment magnetyczny w polu magnetycznym B działa moment siły : B Moment magnetyczny w polu magnetycznym B posiada energię potencjalną U: U B

11 Pole magnetyczne w materii Pole magnetyczne wnikając do wnętrza substancji zmienia się. Jako miarę tej zmiany przyjęto stosunek wartości wektora indukcji magnetycznej we wnętrzu substancji B do wartości wektora indukcji pola wnikającego 0, czyli względną przenikalność magnetyczną substancji μ. B B 0 B B B 0 Dla substancji naturalnych stwierdzono doświadczalnie trzy przypadki: wnikające pole magnetyczne ulega niewielkiemu wzmocnieniu, a więc μ > 1. Takie substancje nazwano paramagnetykami. Paramagnetyki posidają własny moment magnetyczny ustawiający się zgodnie z zewnętrznym polem, (Mn, Sn, Al, Pt) wnikające pole magnetyczne ulega niewielkiemu osłabieniu, a więc μ < 1. Takie substancje nazwano diamagnetykami. Diamagnetyki nie posiadają własnego momentu magnetycznego, indukuje się w nich przeciwne pole magnetyczne (Bi, Zn, Pb, Ag, Au, Hg). Wszystkie materiały mają własności diamagnetyczne ale zazwyczaj są one przesłonięte przez paramagnetyzm wnikające pole magnetyczne ulega znacznemu wzmocnieniu, a więc μ >> 1. Takie substancje nazwano ferromagnetykami. Ferromagnetyki wykazują się istnieniem obszarów stałego namagnesowania zwanych domenami. Własność tą tracą powyżej temperatury Curie (Fe, Ni, Co).

12 Domeny magnetyczne w ferromagnetykach B Atomy ferromagnetyka posiadają znaczny dipolowy moment magnetyczny. Momenty magnetycznych atomów są lokalnie uporządkowane. Powstają tzw. domeny magnetyczne, których rozmiary są rzędu części milimetra i które zachowują się jak małe magnesy. Wnikające pole magnetyczne działa porządkująco na silne momenty magnetyczne domen, co prowadzi do znacznego wzmocnienia pola magnetycznego. Po wyłączeniu zewnętrznego pola magnetycznego znaczna część domen pozostaje uporządkowana. Próbkę ferromagnetyczną można namagnesować.

13 Przykłady Zadanie 1 Prąd = 0 A przepływając przez pierścień z drutu miedzianego o przekroju S = 1 mm wytwarza w środku pierścienia indukcję magnetyczna B = 7, T. Jakie napięcie jest przyłożone na końcach drutu pierścienia? Dane: = 0 A S = 1 mm B = 7, T Szukane : U =? Dla prądu stałego: U R gdzie R - opór przewodu. l R S, gdzie = 1, m (opór właściwy miedzi), l = r - długość przewodu, r - promień okręgu. ndukcja magnetyczna w środku kołowego okręgu: B 0 r 0 16, 10 6 Tm A więc: l 0 U 1, V S r

14 Przykłady Zadanie Dwa kołowe zwoje o promieniu 4 cm są umieszczone w płaszczyznach równoległych w odległości 10 cm. Przez zwoje płyną prądy 1 = = A. Znaleźć indukcję magnetyczną na osi zwojów w punkcie jednakowo odległym od nich. Zadanie rozwiązać dla przypadków gdy prądy płyną w jednakowych i przeciwnych kierunkach. Dane: d = 0,1 m R = 4 cm = A Szukane: B 1, B ndukcja magnetyczna na osi przewodu kołowego w odległości r od jego płaszczyzny: B R 0 3 R r 0 16, 10 6 Tm A Dla r = d/ : B 0R 3 9 6, T d R 4 W przypadku zgodnych kierunków prądów wektory indukcji magnetycznej odejmują się, w przypadku przeciwnych kierunków dodają się. Tak więc: B 1,= 0 a B = B = 19, 10-8 T

15 Przykłady Zadanie 3 Znaleźć energię kinetyczną protonu, który porusza się po łuku okręgu o promieniu 60 cm w polu magnetycznym 0, 10 - T Dane : r = 60 cm B = 0, 10 - T Szukane : E kin =? Równoważenie się siły Lorentza i siły odśrodkowej: mv r mv qrb qrbc qvb E kin m mc q = e ładunek elementarny protonu c = m/s prędkość światła mc = 1 GeV energia spoczynkowa protonu Po podstawieniu wartości : E kin = 65 kev. Proton o takiej energii nie jest relatywistyczny (E k << mc ) (ev - jednostka energii równa energii kinetycznej uzyskanej przez ładunek elementarny po przejściu różnicy potencjałów 1 V) Uwaga: Tm /s = Nsm /Cms = J/C = V

16 Zadania do samodzielnego rozwiązania 1. Znaleźć indukcję magnetyczną w punkcie oddalonym o 5 cm od nieskończenie długiego przewodnika, przez który płynie prąd 5 A. (odp: *10-5 T). Znaleźć indukcję magnetyczną w środku okrągłego zwoju drucianego o promieniu cm, przez który płynie prąd 1 A. (odp: 3*10-5 T) 3. Na rysunku przedstawiono przekrój dwóch prostoliniowych, nieskończenie długich przewodników z prądem płynącym w przeciwnych kierunkach. Odległość między przewodnikami jest równa 10 cm a prądy wynoszą odpowiednio 1 = 10 A a = 5A. Znaleźć indukcję magnetyczną w punktach M 1 i M. M 1 A = AM = 4 cm. (odp: 4.3*10-5 T, 6.7*10-5 T) M 1 A M B 1 4. Rozwiązać poprzednie zadanie pod warunkiem, że prądy płyną w tym samym kierunku. (odp: 5.7*10-5 T, 3.3*10-5 T) 5. Mamy trzy prostoliniowe, równoległe, nieskończone przewody z prądem. Odległości między prądami wynoszą 5 cm a natężenie 1 = =, a 3 =. Znaleźć punkt na prostej, w którym indukcja magnetyczna jest równa zeru (odp. 5/3cm na lewo od przewodnika ) Dwa nieskończone długie przewodniki prostoliniowe są umieszczone wzajemnie prostopadle i leżą w jednej płaszczyźnie. Znaleźć indukcję magnetyczną w punktach M1 i M jeśli 1 = A oraz = 3A. Odległość AM1 = AM = 1 cm. BM1 = CM = cm.(odp: 7*10-5 T, -1*10-5 T) A 1 M 1 M B C

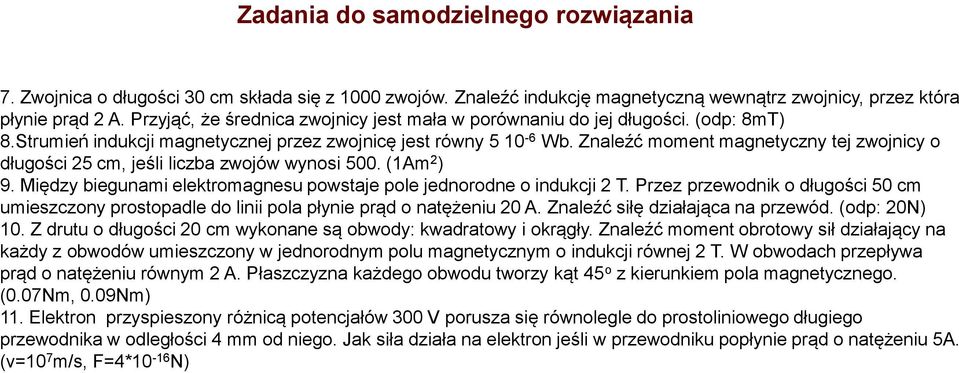

17 Zadania do samodzielnego rozwiązania 7. Zwojnica o długości 30 cm składa się z 1000 zwojów. Znaleźć indukcję magnetyczną wewnątrz zwojnicy, przez która płynie prąd A. Przyjąć, że średnica zwojnicy jest mała w porównaniu do jej długości. (odp: 8mT) 8.Strumień indukcji magnetycznej przez zwojnicę jest równy Wb. Znaleźć moment magnetyczny tej zwojnicy o długości 5 cm, jeśli liczba zwojów wynosi 500. (1Am ) 9. Między biegunami elektromagnesu powstaje pole jednorodne o indukcji T. Przez przewodnik o długości 50 cm umieszczony prostopadle do linii pola płynie prąd o natężeniu 0 A. Znaleźć siłę działająca na przewód. (odp: 0N) 10. Z drutu o długości 0 cm wykonane są obwody: kwadratowy i okrągły. Znaleźć moment obrotowy sił działający na każdy z obwodów umieszczony w jednorodnym polu magnetycznym o indukcji równej T. W obwodach przepływa prąd o natężeniu równym A. Płaszczyzna każdego obwodu tworzy kąt 45 o z kierunkiem pola magnetycznego. (0.07Nm, 0.09Nm) 11. Elektron przyspieszony różnicą potencjałów 300 V porusza się równolegle do prostoliniowego długiego przewodnika w odległości 4 mm od niego. Jak siła działa na elektron jeśli w przewodniku popłynie prąd o natężeniu 5A. (v=10 7 m/s, F=4*10-16 N)
