I N S T R U K C J A M O N T A Ż U. KW /0005 Uchwyt montażowy na dach płaski dla kolektora K4; Polski

Transkrypt

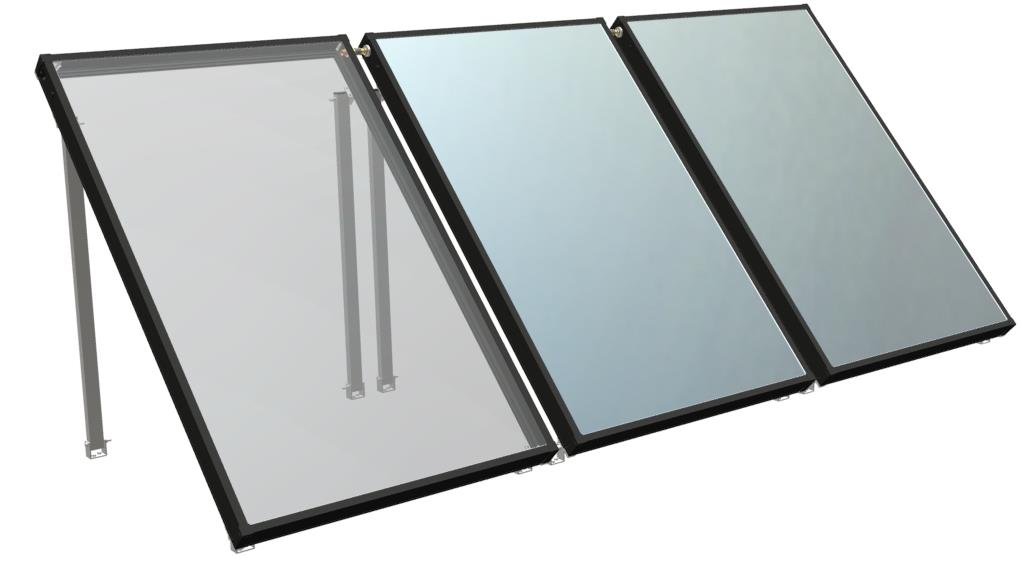

1 I N S T R U K C J A M O N T A Ż U KW /0005 Uchwyt montażowy na dach płaski dla kolektora K4; Polski KW /0005 instrukcja montażu Strona 1 z 13

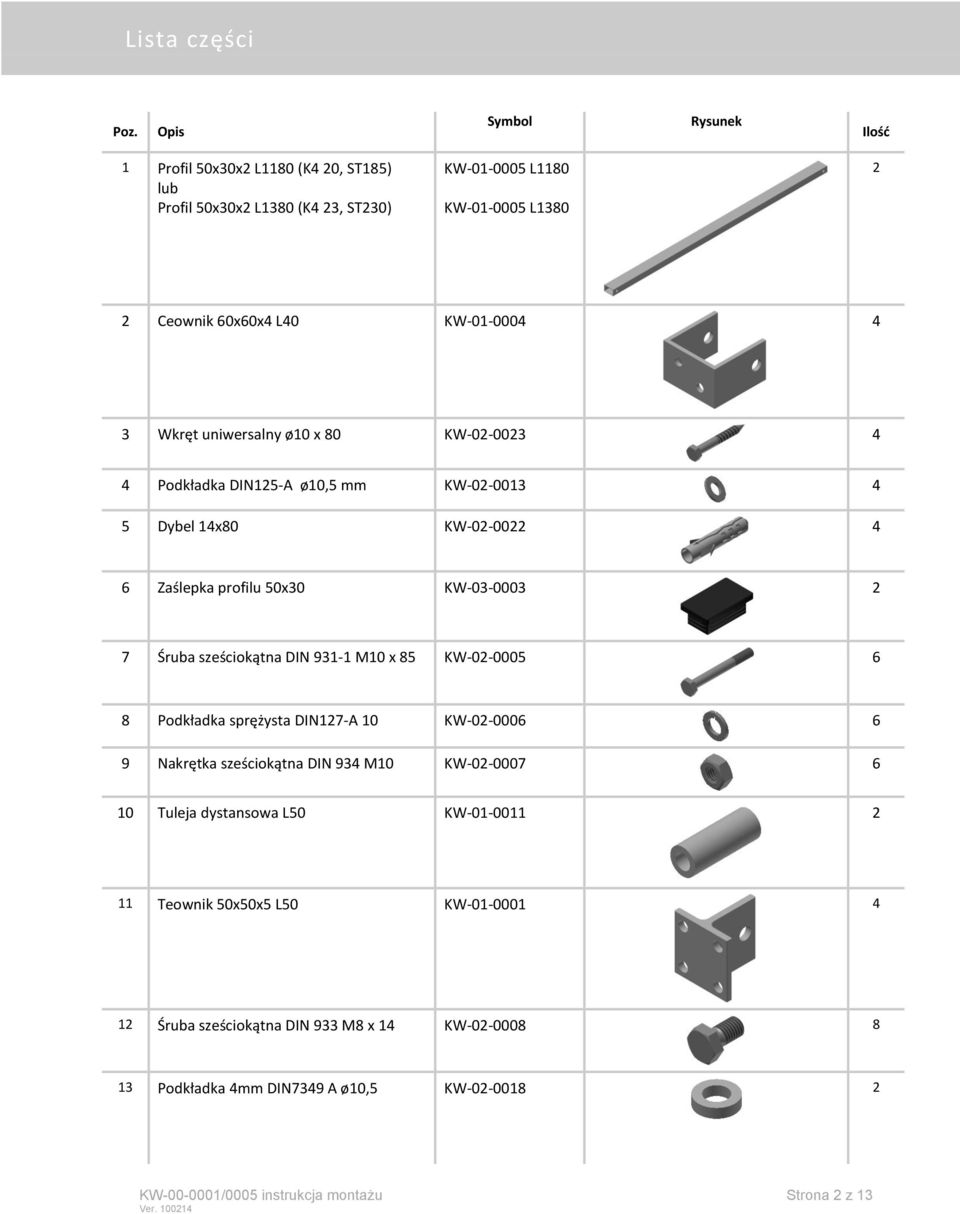

2 Lista części Poz. Opis Symbol Rysunek Ilość 1 Profil 50x30x2 L1180 (K4 20, ST185) lub Profil 50x30x2 L1380 (K4 23, ST230) KW L1180 KW L Ceownik 60x60x4 L40 KW Wkręt uniwersalny ø10 x 80 KW Podkładka DIN125-A ø10,5 mm KW Dybel 14x80 KW Zaślepka profilu 50x30 KW Śruba sześciokątna DIN M10 x 85 KW Podkładka sprężysta DIN127-A 10 KW Nakrętka sześciokątna DIN 934 M10 KW Tuleja dystansowa L50 KW Teownik 50x50x5 L50 KW Śruba sześciokątna DIN 933 M8 x 14 KW Podkładka 4mm DIN7349 A ø10,5 KW KW /0005 instrukcja montażu Strona 2 z 13

3 Do podłączenia kolektora do instalacji z rury karbowanej niezbędne są poniższe artykuły będące przedmiotem osobnej dostawy: 14 O-ring OS Mocowanie kompensatora OS Smar do o-ringów OS Brak rysunku 1 Do podłączenia kolejnego kolektora niezbędne są poniższe artykuły będące przedmiotem osobnej dostawy: 17 Kompensator OS (zawiera 4 o-ringi OS ) lub 1* 18 Mocowanie kompensatora OS * Elementy opcjonalne, do montażu 1 kolektora na nierównej lub niestabilnej powierzchni 19 Ceownik 60x60x4 L1180 (K4 20, ST185) lub Ceownik 60x60x4 L1378 (K4 23, ST 230) KW L1180 KW L Należy zastąpić ceowniki 60x60x4 L40 (2) KW x KW zastępuje 2xKW *- w zależności od typu kolektora 1 kpl. na każdy łączony króciec (1 x kompensator, 2 x mocowanie), KW /0005 instrukcja montażu Strona 3 z 13

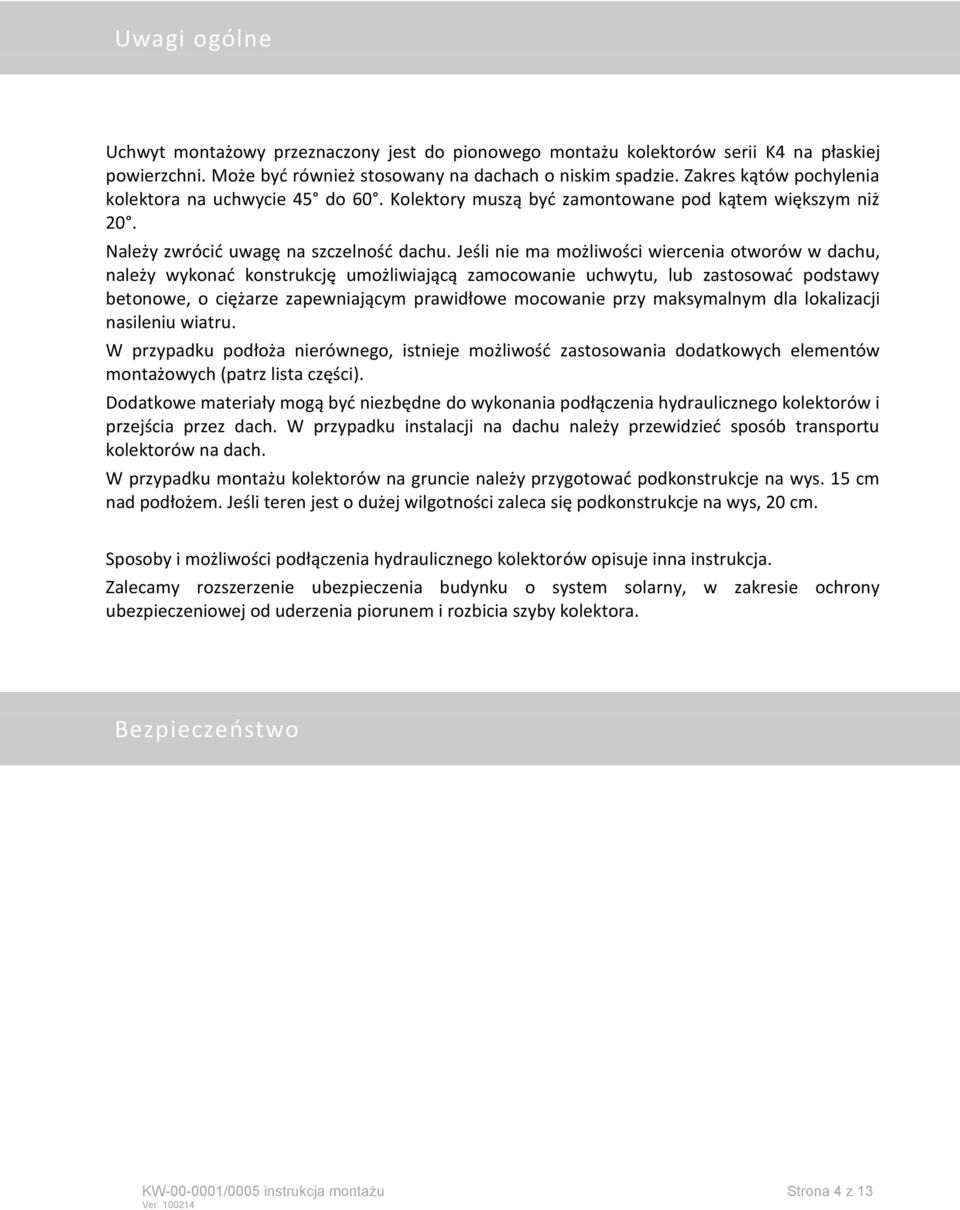

4 Uwagi ogólne Uchwyt montażowy przeznaczony jest do pionowego montażu kolektorów serii K4 na płaskiej powierzchni. Może być również stosowany na dachach o niskim spadzie. Zakres kątów pochylenia kolektora na uchwycie 45 do 60. Kolektory muszą być zamontowane pod kątem większym niż 20. Należy zwrócić uwagę na szczelność dachu. Jeśli nie ma możliwości wiercenia otworów w dachu, należy wykonać konstrukcję umożliwiającą zamocowanie uchwytu, lub zastosować podstawy betonowe, o ciężarze zapewniającym prawidłowe mocowanie przy maksymalnym dla lokalizacji nasileniu wiatru. W przypadku podłoża nierównego, istnieje możliwość zastosowania dodatkowych elementów montażowych (patrz lista części). Dodatkowe materiały mogą być niezbędne do wykonania podłączenia hydraulicznego kolektorów i przejścia przez dach. W przypadku instalacji na dachu należy przewidzieć sposób transportu kolektorów na dach. W przypadku montażu kolektorów na gruncie należy przygotować podkonstrukcje na wys. 15 cm nad podłożem. Jeśli teren jest o dużej wilgotności zaleca się podkonstrukcje na wys, 20 cm. Sposoby i możliwości podłączenia hydraulicznego kolektorów opisuje inna instrukcja. Zalecamy rozszerzenie ubezpieczenia budynku o system solarny, w zakresie ochrony ubezpieczeniowej od uderzenia piorunem i rozbicia szyby kolektora. Bezpieczeństwo KW /0005 instrukcja montażu Strona 4 z 13

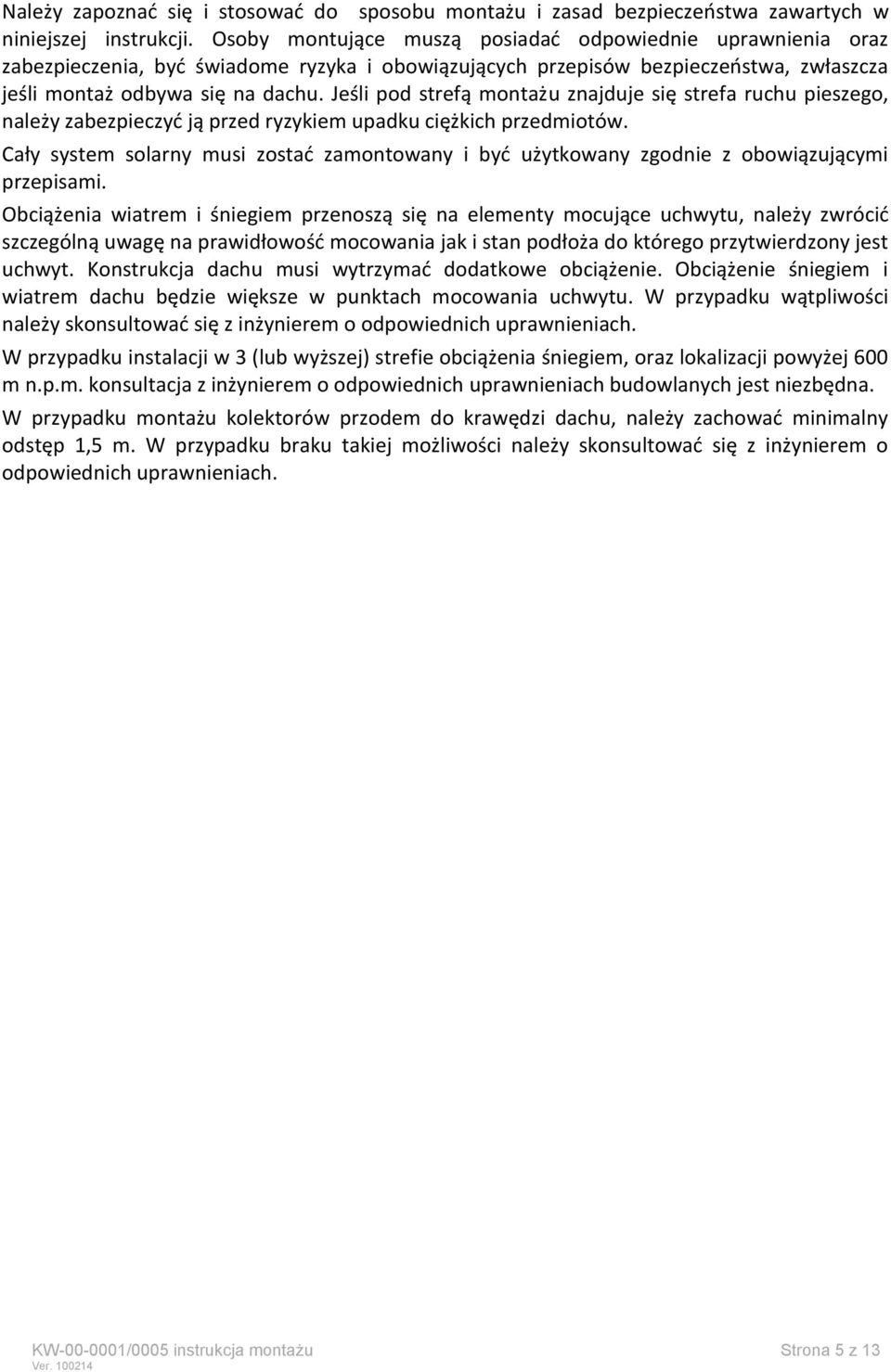

5 Należy zapoznać się i stosować do sposobu montażu i zasad bezpieczeństwa zawartych w niniejszej instrukcji. Osoby montujące muszą posiadać odpowiednie uprawnienia oraz zabezpieczenia, być świadome ryzyka i obowiązujących przepisów bezpieczeństwa, zwłaszcza jeśli montaż odbywa się na dachu. Jeśli pod strefą montażu znajduje się strefa ruchu pieszego, należy zabezpieczyć ją przed ryzykiem upadku ciężkich przedmiotów. Cały system solarny musi zostać zamontowany i być użytkowany zgodnie z obowiązującymi przepisami. Obciążenia wiatrem i śniegiem przenoszą się na elementy mocujące uchwytu, należy zwrócić szczególną uwagę na prawidłowość mocowania jak i stan podłoża do którego przytwierdzony jest uchwyt. Konstrukcja dachu musi wytrzymać dodatkowe obciążenie. Obciążenie śniegiem i wiatrem dachu będzie większe w punktach mocowania uchwytu. W przypadku wątpliwości należy skonsultować się z inżynierem o odpowiednich uprawnieniach. W przypadku instalacji w 3 (lub wyższej) strefie obciążenia śniegiem, oraz lokalizacji powyżej 600 m n.p.m. konsultacja z inżynierem o odpowiednich uprawnieniach budowlanych jest niezbędna. W przypadku montażu kolektorów przodem do krawędzi dachu, należy zachować minimalny odstęp 1,5 m. W przypadku braku takiej możliwości należy skonsultować się z inżynierem o odpowiednich uprawnieniach. KW /0005 instrukcja montażu Strona 5 z 13

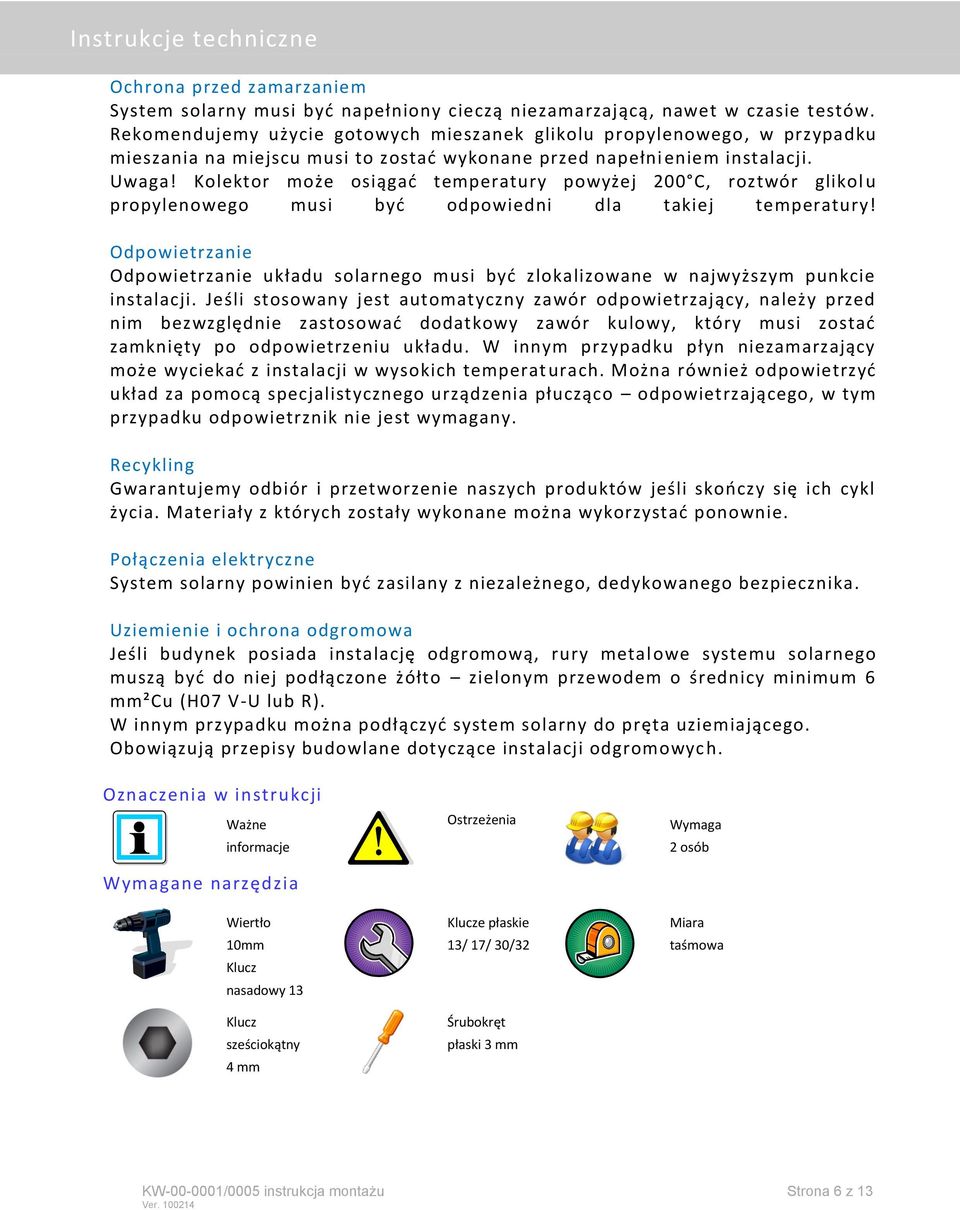

6 Instrukcje techniczne Ochrona przed zamarzaniem System solarny musi być napełniony cieczą niezamarzającą, nawet w czasie testów. Rekomendujemy użycie gotowych mieszanek glikolu propylenowego, w przypadku mieszania na miejscu musi to zostać wykonane przed napełni eniem instalacji. Uwaga! Kolektor może osiągać temperatury powyżej 200 C, roztwór glikol u propylenowego musi być odpowiedni dla takiej temperatury! Odpowietrzanie Odpowietrzanie układu solarnego musi być zlokalizowane w najwyższym punkcie instalacji. Jeśli stosowany jest automatyczny zawór odpowietrzający, należy przed nim bezwzględnie zastosować dodatkowy zawór kulowy, który musi zostać zamknięty po odpowietrzeniu układu. W innym przypadku płyn niezamarzający może wyciekać z instalacji w wysokich temperat urach. Można również odpowietrzyć układ za pomocą specjalistycznego urządzenia płucząco odpowietrzającego, w tym przypadku odpowietrznik nie jest wymagany. Recykling Gwarantujemy odbiór i przetworzenie naszych produktów jeśli skończy się ich cykl życia. Materiały z których zostały wykonane można wykorzystać ponownie. Połączenia elektryczne System solarny powinien być zasilany z niezależnego, dedykowanego bezpiecznika. Uziemienie i ochrona odgromowa Jeśli budynek posiada instalację odgromową, rury metal owe systemu solarnego muszą być do niej podłączone żółto zielonym przewodem o średnicy minimum 6 mm²cu (H07 V-U lub R). W innym przypadku można podłączyć system solarny do pręta uziemiającego. Obowiązują przepisy budowlane dotyczące instalacji odgromowyc h. Oznaczenia w instrukcji Ważne informacje Wymagane narzędzia Wiertło 10mm Klucz nasadowy 13 Klucz sześciokątny 4 mm Ostrzeżenia Klucze płaskie 13/ 17/ 30/32 Śrubokręt płaski 3 mm Wymaga 2 osób Miara taśmowa KW /0005 instrukcja montażu Strona 6 z 13

7 Montaż uchwytu Ustal ilość kolektorów i zaznacz miejsca montażu ceowników (2). Kolektor K4 20 K4 23 ST185 ST230 A mm B mm 140 C mm D mm Mierz zawsze odstęp pomiędzy analogicznymi ścianami. Przed wywierceniem otworów sprawdź przekątne. E i F, oraz G i H muszą być równe. Następnie wywierć otwory w zaznaczonych pozycjach. Jeśli wiercenie nie jest możliwe, lub nie ma pewności co do jakości materiału dachu, należy zastosować opcjonalne ceowniki (20) lub dodatkową konstrukcję. 3 Użyj dybli (5), kołków (3) i podkładek (4) do przytwierdzenia ceowników (2) KW /0005 instrukcja montażu Strona 7 z 13

8 Montaż uchwytu Zamocuj profil (1) do tylnych ceowników, za pomocą śruby (7), podkładki sprężystej (8) oraz nakrętki (9). W górny otwór profilu wsadź zaślepkę (6). Nie dokręcaj zbyt mocno śruby. Połóż profile w kierunku przeciwnym do przednich ceowników. 9 8 Przygotowanie kolektorów Nakrętki mocujące kolektora rozmieść w czterech rogach, na dłuższych bokach, po dwie sztuki. Montaż elementów do kolektora można wykonać przed transportem kolektora na dach. Czynności należy wykonać dla wszystkich kolektorów w zestawie. góra dół Za pomocą śrub (12) przymocuj teowniki (11) do kolektora. Odległość B wynosi 38mm. Odległość A [mm], w zależności od żądanego kąta wynosi: Kolektor K4 20 K4 23 ST185 ST Górę kolektora rozróżnisz po miejscu do zamocowania czujnika temperatury. KW /0005 instrukcja montażu Strona 8 z 13

9 Przygotowanie kolektorów Za pomocą płaskiego śrubokręta usunąć zaślepki z dolnych otworów wentylacyjnych w dolnych narożach kolektora Udrożnienie otworów wentylacyjnych jest niezbędne dla prawidłowej wentylacji i odwodnienia kolektora Montaż kolektorów 8 7 Montaż pierwszego kolektora Przygotuj dwa komplety śrub (7), nakrętek (9) podkładek (8) i tulejek dystansowych (10). Do przytwierdzenia przednich teowników kolektora Jeśli planujesz położyć kolektor podczas montażu, niezbędne jest zabezpieczenie go przed uszkodzeniami. Przy montażu kolektora niezbędna jest pomoc drugiej osoby 8 7 Przygotuj dwa komplety śrub (7), nakrętek (9) podkładek (8) oraz podkładek 4mm (13). Do przytwierdzenia tylnych teowników kolektora KW /0005 instrukcja montażu Strona 9 z 13

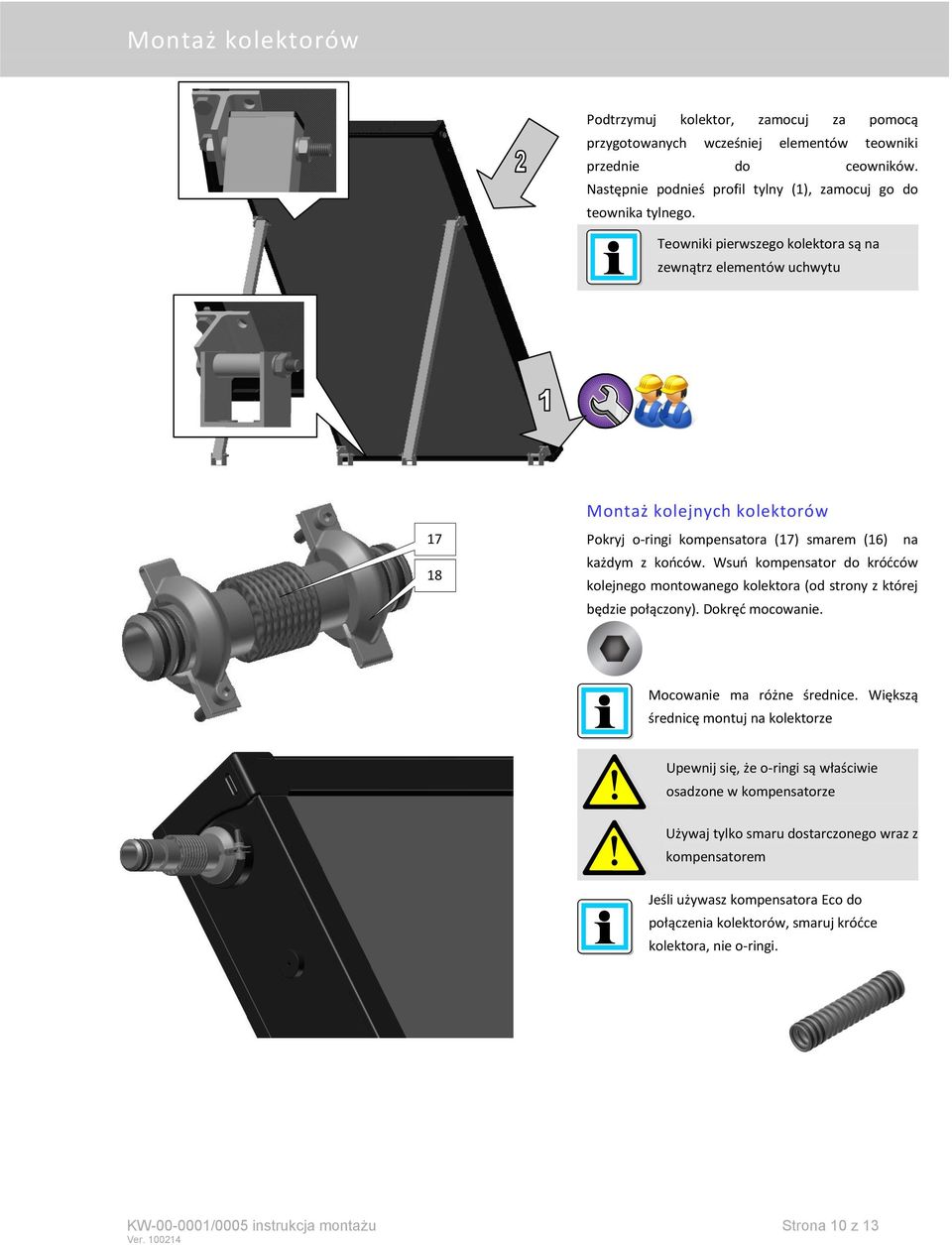

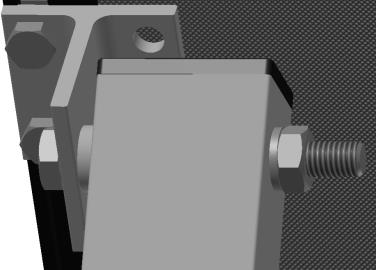

10 Montaż kolektorów Podtrzymuj kolektor, zamocuj za pomocą przygotowanych wcześniej elementów teowniki przednie do ceowników. Następnie podnieś profil tylny (1), zamocuj go do teownika tylnego. Teowniki pierwszego kolektora są na zewnątrz elementów uchwytu Montaż kolejnych kolektorów Pokryj o-ringi kompensatora (17) smarem (16) na każdym z końców. Wsuń kompensator do króćców kolejnego montowanego kolektora (od strony z której będzie połączony). Dokręć mocowanie. Mocowanie ma różne średnice. Większą średnicę montuj na kolektorze Upewnij się, że o-ringi są właściwie osadzone w kompensatorze Używaj tylko smaru dostarczonego wraz z kompensatorem Jeśli używasz kompensatora Eco do połączenia kolektorów, smaruj króćce kolektora, nie o-ringi. KW /0005 instrukcja montażu Strona 10 z 13

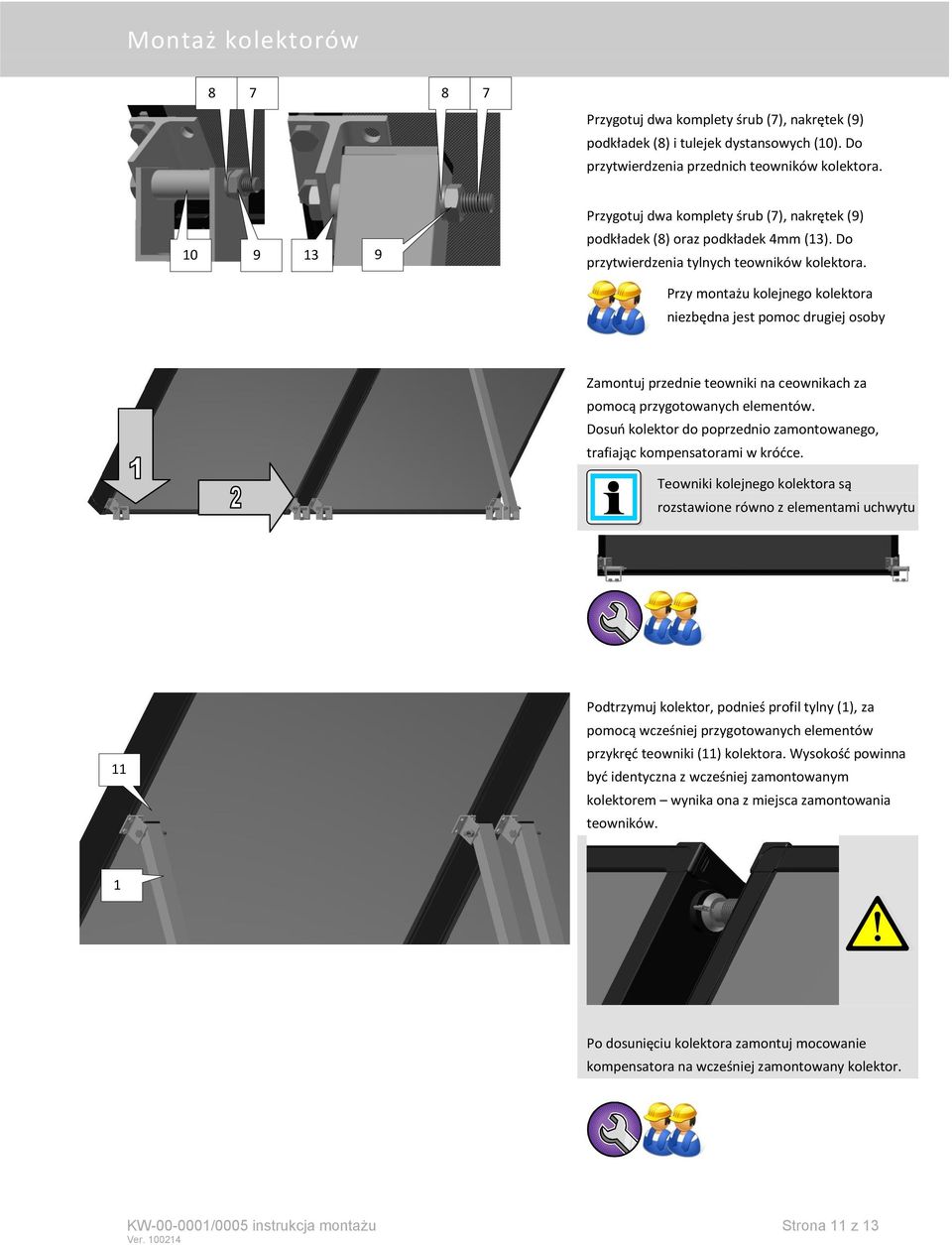

11 Montaż kolektorów Przygotuj dwa komplety śrub (7), nakrętek (9) podkładek (8) i tulejek dystansowych (10). Do przytwierdzenia przednich teowników kolektora Przygotuj dwa komplety śrub (7), nakrętek (9) podkładek (8) oraz podkładek 4mm (13). Do przytwierdzenia tylnych teowników kolektora. Przy montażu kolejnego kolektora niezbędna jest pomoc drugiej osoby Zamontuj przednie teowniki na ceownikach za pomocą przygotowanych elementów. Dosuń kolektor do poprzednio zamontowanego, trafiając kompensatorami w króćce. Teowniki kolejnego kolektora są rozstawione równo z elementami uchwytu 11 Podtrzymuj kolektor, podnieś profil tylny (1), za pomocą wcześniej przygotowanych elementów przykręć teowniki (11) kolektora. Wysokość powinna być identyczna z wcześniej zamontowanym kolektorem wynika ona z miejsca zamontowania teowników. 1 Po dosunięciu kolektora zamontuj mocowanie kompensatora na wcześniej zamontowany kolektor. KW /0005 instrukcja montażu Strona 11 z 13

12 Montaż kolektorów Dokręć śruby (7) w każdym z zamontowanych kolektorów. Znajdują się w 6 punktach każdego z nich, pokazanych na rysunku. Podłączenie hydrauliczne Pokryj króćce przyłączeniowe (do instalacji) kolektora smarem (16). Na przewód karbowany załóż 3 o-ringi (14). 3x14 Upewnij się, że o-ringi są właściwie osadzone na przewodzie Używaj tylko smaru dostarczonego wraz z o-ringami KW /0005 instrukcja montażu Strona 12 z 13

13 Podłączenie hydrauliczne Załóż mocowanie (15) na przewód karbowany i krócieć kolektora. Dokręć śrubę mocowania. Operacje należy wykonać dla dwóch podłączeń do instalacji zasilania i powrotu. Mocowanie ma różne średnice. Mniejszą średnicę montuj na przewodzie. 15 Instalacja czujnika temperatury Ostrożnie wyciągnij zaślepkę z ramy kolektora. Przeprowadź czujnik przez zaślepkę. Umieść czujnik wewnątrz kolektora na maksymalnej głębokości. Zamontuj zaślepkę z przechodzącym przez nią przewodem czujnika z powrotem w obudowie kolektora. Czujnik musi znajdować się w ostatnim kolektorze w szeregu tj. tym z którego nagrzane medium płynie do zbiornika. KW /0005 instrukcja montażu Strona 13 z 13
